嘉定区 2016~2017 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） 17.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一
律无效。

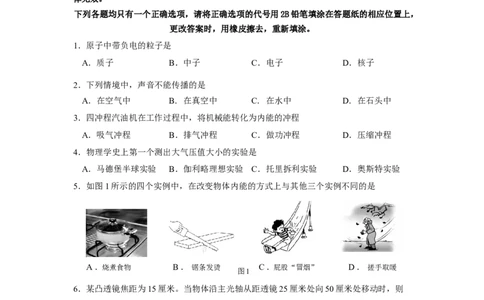

下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
1．原子中带负电的粒子是
A．质子 B．中子 C．电子 D．核子
2．下列情境中，声音不能传播的是
A．在空气中 B. 在真空中 C. 在水中 D. 在石头中
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程
A．吸气冲程 B．排气冲程 C．做功冲程 D．压缩冲程
4．物理学史上第一个测出大气压值大小的实验是
A．马德堡半球实验 B．伽利略理想实验 C．托里拆利实验 D．奥斯特实验
5．如图1所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是
A．烧煮食物 B． 锯条发烫 C．屁股“冒烟” D． 搓手取暖
图1
6．某凸透镜焦距为15厘米。当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。当电键S由断开到闭合
时，正确的判断是 ( )
A．电压表的示数可能变大 V
L
A
B．电压表的示数一定变小
R S
C．电流表的示数可能不变
D．电流表的示数一定变小
图28．如图3所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水
平地面上，甲、乙质量相等。现沿水平方向切去部分甲并从容器中抽
甲 乙
出部分乙后，甲对地面的压强大于乙对容器底部的压强。若甲、乙剩
图3
余部分的体积分别为V 、V ，则
甲 乙
A．V 一定大于V B．V 一定小于V
甲 乙 甲 乙
C．V 可能小于V D．V 可能等于V
甲 乙 甲 乙

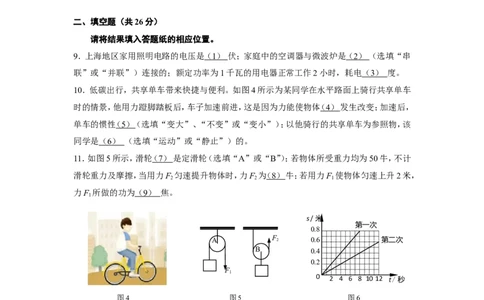

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．上海地区家用照明电路的电压是（ 1 ） 伏；家庭中的空调器与微波炉是（ 2 ） （选填“串
联”或“并联”）连接的；额定功率为1千瓦的用电器正常工作2小时，耗电 （ 3 ） 度。
10．低碳出行，共享单车带来快捷与便利。如图4所示为某同学在水平路面上骑行共享单车
时的情景，他用力蹬脚踏板后，车子加速前进，这是因为力能使物体（ 4 ） 发生改变；加速后，
单车的惯性（ 5 ） （选填“变大”、“不变”或“变小”）；以他骑行的共享单车为参照物，该
同学是 （ 6 ） （选填“运动”或“静止”）的。
11．如图5所示，滑轮（ 7 ） 是定滑轮（选填“A”或“B”）；若物体所受重力均为50牛，不计
滑轮重力及摩擦，当用力F 匀速提升物体时，力F 为（ 8 ） 牛；若用力F 使物体匀速上升2米，
2 2 1
力F 所做的功为 （ 9 ） 焦。
1
s/米
第一次
0.8
A F 2 0.6 第二次
B 0.4
0.2
F
1
0 2 4 6 8 1012 t/秒
图4 图5 图6
12．用弹簧测力计沿竖直方向两次拉着同一物体做直线运动，图6是它两次运动的s-t图像。
第一次运动时，该物体的速度是（ 1 0 ） 米/秒，随运动时间的增加，该物体的动能（ 1 1 ） （选填
“变小”、“不变”或“变大”）。若两次对应的弹簧测力计示数分别为F、F（不计空气阻
1 2
力），则F （ 1 2 ） F（选填“大于”或“等于”或“小于”）。
1 2
13．2千克的水温度降低5℃，水放出的热量为（ 1 3 ） 焦。[c ＝4.2×103焦（/ 千克·℃）]在常见
水
物质中，水的比热容是较大的，质量相等的水和砂石，吸收相等的热量，水升高的温度 （ 1 4 ）
（选填“较大”或“较小”）。吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做 （ 1 5 ） 运动造成的。
14．某导体两端的电压为9伏，10秒内通过该导体横截面的电荷量为9库，通过该导体的电
流为（ 1 6 ） 安，电流做功为（ 1 7 ） 焦。若该导体两端的电压为零时，它的电阻为（ 1 8 ） 欧。
15．如图7所示的电路中，电源电压保持不变。闭合电键S后，观察到灯L不发光，电路中只
有一个电表的指针发生偏转。已知灯L、电阻R出现了故障，
V
1
其它电路元件均完好。 L R
（1）指针发生偏转的电表是 （ 1 9 ） 表；
S
A ⒇
（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观 S
(2 1⑵)
V ⑵
察到L′发光，电路中有一个电表指针未发生偏转，则原电路 2
图7
中的故障一定是 （ 2 0 ） 。

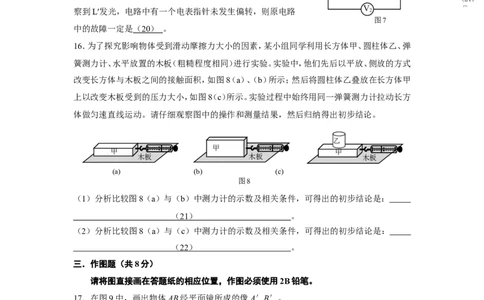

16．为了探究影响物体受到滑动摩擦力大小的因素，某小组同学利用长方体甲、圆柱体乙、弹
簧测力计、水平放置的木板（粗糙程度相同）进行实验。实验中，他们先后以平放、侧放的方式
改变长方体与木板之间的接触面积，如图8（a）、（b）所示；然后将圆柱体乙叠放在长方体甲
上以改变木板受到的压力大小，如图8（c）所示。实验过程中始终用同一弹簧测力计拉动长方
体做匀速直线运动。请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
乙
甲
甲 甲
木板 木板 木板
(a) (b) (c)
图8
（1）分析比较图8（a）与（b）中测力计的示数及相关条件，可得出的初步结论是：
（ 2 1 ） 。
（2）分析比较图8（a）与（c）中测力计的示数及相关条件，可得出的初步结论是：
（ 2 2 ） 。
三．作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．在图9中，画出物体AB经平面镜所成的像A′B′。
18．请在图10中画出力F 和F 的力臂l 和l。
1 2 1 2
19．根据图11中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺
线管的N、S极，并在括号内标出电源的正、负极。
N
O
F
1 F 电源
2
（ ） （ ）
图9
图10 图11
乙 乙
甲
木板四．计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．体积为1×103米3的金属块浸没在水中。求金属块受到的浮力大小F 。
浮

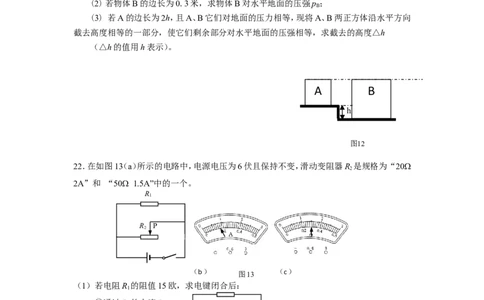

21．如图12所示，质量分布均匀的实心正方体A和B分别置于高度差为h的水平地面上。物
体A的密度为1125千克／米3，物体B的质量为9千克。
求：(1) 若物体A的体积为8×103米3，求物体A的质量m ；
A
(2) 若物体B的边长为0.3米，求物体B对水平地面的压强p ；
B
(3) 若A的边长为2h，且A、B它们对地面的压力相等，现将A、B两正方体沿水平方向
截去高度相等的一部分，使它们剩余部分对水平地面的压强相等，求截去的高度△h
（△h的值用h表示）。
A B
h
图12
22．在如图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R 是规格为“20
2
2A”和 “50 1.5A”中的一个。
R
1
R P
2
（b）
图 1 3
（c）
（1）若电阻R 的阻值15欧，求电键闭合后：
1
①通过R 的电流I
1 1
②电阻R 消耗的电功率P。
1 1
（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值
的一半时，电流表示数如图13（b）、（c）所示。请通过计算判断所用变阻器的规格，并求出R
1
可能的阻值。五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．图14(a)所示可知物体的重力为 （ 1 ） 牛，图14（b）是探究（ 2 ） 的实验装置；图14
（c）是“探究平面镜成像的特点”的实验装置，图中M是用（ 3 ） 代替平面镜，若在M后的蜡
烛B的位置放一张白纸，白纸上 （ 4 ） 蜡烛A的像（选填“有”或“没有”）。
M B
A
图14
（b） （c）
图15
24．在图15所示“验证阿基米德原理”的实验中，主要是验证浸没在液
体中的物体受到的浮力与排开液体的（ 5 ） 之间的关系；测定液体的密度时（ 6 ） 测量空
烧杯的质量（选填“需要”或“不需要”）；在“探究导体中电流与电压的关系”和“用电流
表、电压表测电阻”实验中需要测量的物理量是 （ 7 ） 的，实验中多次测量的目的是 （ 8 ）
；（后两空选填“相同”或“不同”）。
25．某同学在做“测定小灯泡的电功率”实验中，待测小灯上标有“0.3A”字样清晰可见。
实验桌上还有若干节新干电池、电流表、电压表、标有“20Ω 2A”的滑动变阻器、电键和导线
等器材可供选择。
①实验电路如图16所示，请在图中的○内填入电表，使之成为正确
P
的电路。 （ 9 ） （用2B铅笔在答题纸的相应位置答题）
L R
S
图16
②实验中，小林同学正确连接电路，且操作正确。闭合电键S后，观察到电压表示数为2伏，
电流表为0.2安，他移动滑片，当小灯正常发光时，此时电压表的示数变化了1.5伏。则电源
电压为 （ 1 0 ） 伏，待测小灯的额定功率为 （ 1 1 ） 瓦。实验后，小林同学认为在上述实验中
如果减少一节新干电池后，也能完成此实验。你觉得这种说法正确吗？（ 1 2 ） 。理由是
（ 1 3 ） 。
26． 为了探究物质的某种特性，小刘同学分别选用甲、乙两种不同的物质做实验。实验时，他用量筒和电子天平分别测出甲、乙两物质在不同体积时的质量，并记录了以下数据。
物质 实验序号 体积（厘米3） 质量（克）
1 10 8
2 20 16
甲
3 30 24
4 40 32
5 10 27
6 20 54
乙
7 30 81
8 40 108
①分析上表中的实验序号1、2、3、4（或5、6、7、8）实验中甲（或乙）的体积及质量变化的倍数
关系，可得出的初步结论是： （ 1 4 ） 。
②分析上表中实验序号 （ 1 5 ） 实验之间的关系，可归纳得出
初步结论是：相同体积的甲、乙两种物质，它们的质量是不相同的。
③进一步分析上表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是：
（a） （ 1 6 ） ；
（b） （ 1 7 ） 。
2016学年嘉定区九年级第二次质量调研理化试卷
物理部分答案要点和评分参考
题号 答案要点及评分说明一、16分
1．C。 2．B。 3．D。 4．C。 5．A。 6．B。 7．D。 8．A。
（每题2分）
9．（1）220； （2）并联； （3）2。
10．（4）运动状态； （5）不变； （6）静止。
11．（7）A； （8）25； （9）100。
12．（10）0.1； （11）不变； （12）等于。
13．（13）4.2×104； （14）较小； （15）无规则。
14．（16）0.9； （17）81； （18）10。
二、26分
15．（19）V；
2
（20）L断路且R短路。
16．（21）当接触面的粗糙程度和压力大小相同时，物体受到的滑动摩擦
力与接触面大小无关；
（22）当接触面的大小和粗糙程度相同时，压力大的物体受到的滑动
摩擦力大。说明：第15、16题每空2分，其余均每空1分。
17．虚像、正立、对称各1分。
三、8分 18．力臂l 和l 各1分。
1 2
（3+2+3分） 19．磁感线方向、通电螺线管N、S极、电源正负极各1分。
V ＝V ＝1×103米3 1分
排 物
F ＝ρ g V 1
浮 水 排
20． 分
（4分） ＝1.0×103千克/米3×9.8牛/千克×1×103米3 1分
＝9.8牛 1
分
(1) m ＝ρ V ＝1125 千克/米 3×8×103 米 3＝9 千克
A A A
3分
(2)∵在水平面∴F＝G
B
四、22分
＝m g＝9千克×9.8牛/千克＝88.2牛 1分
B
2分
21．
（8分） (3) ∵ F＝F G ＝G ρ （2h）3g＝ρ （3h）3g
A B A B A B
∴ρ /ρ ＝27/8 1分
A B
p’＝p’ ρ g（2h－△h）＝ρ g（3h－△h）
A B A B
∴△h＝ h≈1.58 h 1分（1）①I ＝U/R ＝6伏/15欧＝0.4安 3分
1 1
②P ＝U I ＝6伏×0.4安＝2.4瓦 3分
1 11
（2）当用规格为“20Ω 2A”滑动变阻器时，
I ＝U/R ＝6伏/10欧＝0.6安
2 2
当用规格为“50Ω 1.5A”滑动变阻器时，
I ＝U/R ＝6伏/25欧＝0.24安
2 2
由图可知：两电流表的示数为别为 0.18A或0.9A，0.3A或
22． 1.5A，由此可知：电流表一定不会串联在滑动变阻器R 所在
2
（10分） 支路，故只能一个测R 所在支路电流，一个测干路电流，且选
1
择的滑动变阻器的规格为“20Ω 2A” I ＝ 0.6安
2
（判断1分 过程说明1分）
电流表组合方式只有以下两种：
当I=0.9A时，I ＝0.3A
1
R ＝U/I ＝6伏/0.3安＝20欧 1分
1 1
当I＝1.5A时，I ＝0.9A
1
R ＝U/I ＝6伏/0.9安＝6.7欧 1
1 1
分
23．
（1）3.6；（2）二力平衡的条件；（3）玻璃板；（4）没有。
（4分）
24．
（5）重力；（6）不需要；（7）相同；（8）不同
（4分）
（9）略；
五、18分
25． （10）6； （11）1.05； （12）正确；
（5分） （13）原来电源电压为6伏，减去一节后为4.5伏，略高于小灯
额定电压为3.5伏。所以可以完成实验。
（14）对于甲（或乙）同种物质的质量与体积是成正比
26．
（15）1和5（或2和6，或3和7，或4和8）
（5分）
（16）对于甲（或乙）同种物质来说，它的质量与体积的比值是
第（14）2
一个定值。
分其余都
（17）对于甲与乙两种不同物质来说，它们的质量与体积的比
1分）
值是不同的。
2017 年上海市嘉定区中考物理二模试卷
参考答案与试题解析
一、选择题（共16分）
1．原子中带负电的粒子是（ ）A．质子B．中子 C．电子D．原子
【考点】H3：原子结构、元电荷与带电情况．
【分析】根据原子结构的相关基础知识可以确定带负电的微粒是哪一个．
【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，
原子核又是由带正电的质子和不带电的中子构成的．
所以原子中带负电的粒子是电子．
故选C．
2．下列情境中，声音不能传播的是（ ）
A．在空气中B．在真空中C．在水中 D．在石头中
【考点】92：声音的传播条件．
【分析】解决此题需掌握：声音的传播需要介质，气体、液体、固体都能传声；真空
不能传声．
【解答】解：气体、液体、固体都能传声；因为声音的传播需要介质，所以真空不能
传声．
故选B．
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是（ ）
A．吸气冲程B．排气冲程C．做功冲程D．压缩冲程
【考点】GM：内燃机的四个冲程．
【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量
转化是机械能转化为内能．
【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体
做功，将机械能转化为气体的内能．
故选D．
4．物理学史上第一个测出大气压值大小的实验是（ ）
A．马德堡半球实验B．伽利略理想实验
C．托里拆利实验 D．奥斯特实验
【考点】8E：大气压强的存在．【分析】马德堡半球实验和托里拆利实验都是与大气压强有关的著名实验，但他
们的意义和结果却有着较大的区别，一个重在验证大气压的存在，一个重在测量
大气压值．
【解答】解：A、马德堡半球实验验证了大气压的存在，故A错误；
B、伽利略理想实验探究的是阻力对物体运动的影响，故B错误；
C、最早测出大气压值的科学家是托里拆利实验，故C正确；
D、奥斯特实验第一次验证了电与磁之间的联系，故D错误．
故选C．
5．如图所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是（
）
A．
烧煮食物 B．
锯条发烫 C．
屁股“冒烟” D．
搓手取暖
【考点】G9：做功改变物体内能．
【分析】改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化
过程，是机械能和内能相互转化的过程；热传递是内能从高温转移到低温的过程二者的本质不同．
【解答】解：A、烧煮食物是通过热传递改变物体的内能，属于能量的转移；
B、锯木头时，锯条发烫，即锯条克服摩擦力做功，使得自身的内能增加，所以是做
功改变物体的内能，故属于能量的转化；
C、滑滑梯时，屁股“冒烟”是通过克服摩擦力做功改变物体的内能的；
D、冬天搓手取暖也是通过克服摩擦力做功改变物体的内能的；
故分析可知，A是热传递改变内能，而BCD是做功改变内能，所以在改变物体内
能的方式上与其他三个实例不同的是A；
故选A．
6．某凸透镜焦距为15厘米．当物体沿主光轴从距透镜25厘米处向50厘米处移
动时，则（ ）
A．像变大，像距变大B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
【考点】B8：凸透镜成像的应用．
【分析】当物距大于焦距时，成倒立的实像，此时物距减小，像距增大，像变大．
【解答】解：一个焦距为15厘米的凸透镜．当物体在离透镜25厘米处，成倒立的
实像，
当物体沿主光轴从离透镜25厘米处逐渐到离透镜50厘米处的过程中，物距增大
像距减小，像变小；
故选B．
7．在如图所示的电路中，电源电压保持不变，电路中各元件都完好．当电键S由
断开到闭合时，正确的判断是（ ）
A．电压表的示数可能变大 B．电压表的示数一定变小
C．电流表的示数可能不变 D．电流表的示数一定变小【考点】IZ：电路的动态分析．
【分析】由电路图可知，电键S断开时电阻R与灯泡L串联，电流表测电路中的电
流，电压表测电源电压；当电键S闭合时，电流表和灯泡被短路示数为0A，电压表
仍测电源电压；根据串联电路的电阻特点可知电路中总电阻的变化，根据欧姆定
律可知电路中电流的变化和R两端的电压变化．
【解答】解：
由电路图可知，电键S断开时，电阻R与灯泡L串联，电流表测电路中的电流，电
压表测电源电压；
当电键S闭合时，电压表仍测电源电压，电流表和灯泡被短路，电流表示数为0A，
则电流表的示数变小；
综上所述，电压表的示数一定不变，而电流表的示数一定变小．只有D说法正确．
故选D．
8．如图所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、
乙质量相等．现沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压
强大于乙对容器底部的压强．若甲、乙剩余部分的体积分别为V 、V ，则（ ）
甲 乙
A．V 一定大于V B．V 一定小于V
甲 乙 甲 乙
C．V 可能小于V D．V 可能等于V
甲 乙 甲 乙
【考点】83：压强大小比较．
【分析】先根据规则物体压强变形公式p=ρgh和p= 得出甲乙密度的关系，然后
再利用p=ρgh得出甲乙高度关系，最后根据V=Sh得出体积关系．
【解答】解：
因为甲为规则固体，乙为规则容器，则甲对地面的压强：p =ρ gh ，乙对容器底
甲 甲 甲
的压强：p =ρ gh ，
乙 乙 乙
因为甲、乙质量相等，所以甲对地面的压力和乙对容器底的压力等于重力，并且相等，而S ＞S ，由p= 可得，甲对地面的压强小于乙对容器底的压强；
甲 乙
因为h ＞h ，所以ρ ＜ρ ，
甲 乙 甲 乙
当沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容
器底部的压强时，由p=ρgh可得，h ＞h ，由于V=Sh，所以V 一定大于V ．
甲 乙 甲 乙
故选A．
二、填空题（共26分）
9．上海地区家用照明电路的电压是 22 0 伏；家庭中的空调器与微波炉是 并
联 （选填“串联”或“并联”）连接的；额定功率为1千瓦的用电器正常工作2
小时，耗电 2 度．
【考点】IQ：家庭电路工作电压、零线火线的辨别方法；HT：串联电路和并联电路的
辨别；J3：电功的计算．
【分析】（1）家庭电路的电压是220V，用电器的额定电压是220V；
（2）家庭电路的用电器是互不影响的，所以是并联的关系．
（3）据题目中的信息，结合公式W=Pt分析即可．
【解答】解：据课本知识可知，我国家庭电路电压是220V；
家庭电路的用电器是互不影响的，所以是并联的关系，故家庭中的空调器与微波
炉是并联的；
据题目信息可知，此时消耗的电能是：W=Pt=1kW×2h=2kW•h=2度；
故答案为：（1）220；（2）并联；（3）2．
10．低碳出行，共享单车带来快捷与便利．如图所示为某同学在水平路面上骑行
共享单车时的情景，他用力蹬脚踏板后，车子加速前进，这是因为力能使物体
运动状态 发生改变；加速后，单车的惯性 不变 （选填“变大”、“不变”或
“变小”）；以他骑行的共享单车为参照物，该同学是 静止 （选填“运动”或
“静止”）的．【考点】6F：力的作用效果；52：参照物及其选择；6L：惯性．
【分析】力的作用效果有两个：一是改变物体的运动状态（指速度的大小和方向），
二是改变物体的形状；惯性大小只与质量有关；如果物体相对于参照物的位置保
持不变，则物体是静止的，如果物体相对于参照物的位置不断变化，则物体是运
动的．
【解答】解：他用力蹬脚踏板后，车子加速前进，这是因为力能使物体运动状态发
生改变；
惯性大小只与质量有关，加速后，单车的惯性不变；
以他骑行的共享单车为参照物，该同学与自行车没有位置变化，是静止的．
故答案为：运动状态；不变；静止．
11．如图所示，滑轮 A 是定滑轮（选填“A”或“B”）；若物体所受重力均为50
牛，不计滑轮重力及摩擦，当用力F 匀速提升物体时，力F 为 2 5 牛；若用力F
2 2 1
使物体匀速上升2米，力F 所做的功为 10 0 焦．
1
【考点】EC：功的计算．
【分析】（1）定滑轮的轮轴是固定的，使用定滑轮不能省力，但可以改变力的方向；
动滑轮的轮轴与物体一起运动，使用动滑轮可以省力．
（2）不计摩擦和滑轮重力，使用动滑轮可以省力一半；
（3）求出拉力F 和移动的距离，再计算拉力F 所做的功．
1 1
【解答】解：
（1）由图可知，滑轮A的轴固定不动，所以滑轮A是定滑轮；
（2）由图可知B滑轮是动滑轮，不计摩擦和滑轮重力，使用动滑轮可以省一半的力，
则拉力F = G= ×50N=25N；
2
（3）物体质量不变，不计摩擦和滑轮重力，
使用定滑轮时，拉力F =G=50N，拉力端移动距离s =h=2m，
1 1
拉力F 做功：W =F s =50N×2m=100J．
1 1 1 1
故答案为：A；25；100．
12．用弹簧测力计沿竖直方向两次拉着同一物体做直线运动，如图是它两次运动
的s﹣t图象．第一次运动时，该物体的速度是 0. 1 米/秒，随运动时间的增加，
该物体的动能 不变 （选填“变小”、“不变”或“变大”）．若两次对应的弹
簧测力计示数分别为F 、F（不计空气阻力），则F = F（选填“大于”或“等
1 2 1 2
于”或“小于”）．
【考点】68：速度与物体运动；6T：二力平衡条件的应用；FL：动能大小的比较．
【分析】①由图象知，两次运动时路程与时间都成正比，也就是物体做匀速直线运
动．确定某一路程和对应的时间，利用v= 得到步行的速度；运动物体具有的能
量叫动能，动能的大小与物体的质量和速度有关；
②一个物体在两个力的作用下能够做匀速直线运动，这两个力一定是一对平衡力
大小相等、方向相反，在一条直线上．
【解答】解：
第一次运动时，通过0.8m的路程所用时间为8s，所以其运动速度为v= =
=0.1m/s；动能与质量和速度有关．两个物体在运动的过程中，质量不变，速度不变，所以动
能不变；
同一个物体重力一定，在竖直方向匀速运动过程中，受到竖直向下的重力和竖直
向上的拉力，并且两个力是一对平衡力，所以F =F =G．
1 2
故答案为：0.1；不变；等于．
13．2千克的水温度降低5℃，水放出的热量为 4. 2 × 1 0 4 焦．[c =4.2×103
水
焦/（千克•℃）]在常见物质中，水的比热容是较大的，质量相等的水和砂石，吸收
相等的热量，水升高的温度 较小 （选填“较大”或“较小”）．吸烟者“吞云
吐雾”时会波及周围人群，这是由于分子在不停地做 无规则 运动造成的．
【考点】GG：热量的计算；GW：扩散现象．
【分析】由热量公式可以求出水释放的热量；水的比热较大，根据热量公式水与砂
石的温度变化情况；组成物质的分子在不停地做无规则运动．
【解答】解：
2 千克的水温度降低 5℃，水放出的热量为：Q=cm△t=4.2×103J/（kg•℃）
×2kg×5℃=4.2×104J；
水的比热容大于砂石的比热容，由Q=cm△t可知，在质量m与吸收或放出热量Q
相同的情况下，水的温度变化△t较小；
吸烟者“吞云吐雾”时会波及周围人群，烟的分子进入到空气中，这是扩散现象
扩散现象表明分子不停地进行无规则运动．
故答案为：4.2×104；较小；无规则．
14．某导体两端的电压为9伏，10秒内通过该导体横截面的电荷量为9库，通过
该导体的电流为 0. 9 安，电流做功为 8 1 焦．若该导体两端的电压为零时，
它的电阻为 1 0 欧．
【考点】IH：欧姆定律的应用；H4：电量及其计算；J3：电功的计算．
【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I= 求出通过的电流，
根据W=UIt=UQ求出电流做的功，根据欧姆定律求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
【解答】解：（1）通过导体的电流：
I= = =0.9A，
电流做功：
W=UIt=UQ=9V×9C=81J，
由I= 可得，导体的电阻：
R= = =10Ω；
（2）因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，该导体两端的电压为零时，导体的电阻仍为10Ω不变．
故答案为：0.9；81；10．
15．如图所示的电路中，电源电压保持不变．闭合电键S后，观察到灯L不发光，电
路中只有一个电表的指针发生偏转．已知灯L、电阻R出现了故障，其它电路元件
均完好．
（1）指针发生偏转的电表是 V 表；
2
（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一
个电表指针未发生偏转，则原电路中的故障一定是 灯泡 L 断路且电阻 R 短路
【考点】IE：电流表、电压表在判断电路故障中的应用．
【分析】对于第一问：已知其它元件均完好，很容易判断出哪个电表发生了偏转；
对于第二问：更换灯泡后发光，就能判断灯泡的问题，再分析电压表测量的电压
分析R的问题．
【解答】解：（1）图是一个串联电路，图中有三个电表，而且三个电表完好，如果V
1有示数，则V 也有示数，若A有示数，则V 一定也有示数，而V 有示数，另外两个
2 2 2
表不一定有示数，题中说只有一个电表指针偏转，则一定是V 有示数
2
（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一
个电表指针未发生偏转是灯泡L断路且电阻R短路．
故答案为：V ；灯泡L断路且电阻R短路．
2
16．为了探究影响物体受到滑动摩擦力大小的因素，某小组同学利用长方体甲、
圆柱体乙、弹簧测力计、水平放置的木板（粗糙程度相同）进行实验．实验中，他们
先后以平放、侧放的方式改变长方体与木板之间的接触面积，如图（a）、（b）所示；
然后将圆柱体乙叠放在长方体甲上以改变木板受到的压力大小，如图（c）所示．
实验过程中始终用同一弹簧测力计拉动长方体做匀速直线运动．请仔细观察图中
的操作和测量结果，然后归纳得出初步结论．
（1）分析比较图（a）与（b）中测力计的示数及相关条件，可得出的初步结论是：
当接触面的粗糙程度和压力大小相同时，物体受到的滑动摩擦力与接触面大小无
关 ．
（2）分析比较图（a）与（c）中测力计的示数及相关条件，可得出的初步结论是：
当接触面的大小和粗糙程度相同时，压力大的物体受到的滑动摩擦力大 ．
【考点】7L：探究摩擦力的大小与什么因素有关的实验．
【分析】根据实验数据得结论，主要是看什么量是变化的，什么量是不变的，变化
的量就是影响摩擦力大小的因素．
【解答】解：
（1）比较图（a）与（b）中测力计的示数及相关条件，接触面的粗糙程度相同，长方
体的压力也相同，只有接触面的大小不同，但弹簧测力计的示数相同，因此可以
看出滑动摩擦力的小与接触面的大小无关；
（2）比较图（a）与（c）中测力计的示数及相关条件，接触面的粗糙程度相同，压力
逐渐增大，弹簧测力计的示数逐渐增大，说明摩擦力也逐渐增大；
故答案为：（1）当接触面的粗糙程度和压力大小相同时，物体受到的滑动摩擦力与接触面大小无关；
（2）当接触面的大小和粗糙程度相同时，压力大的物体受到的滑动摩擦力大．
三．作图题（共8分）
17．在图中，画出物体AB经平面镜所成的像
【考点】AH：平面镜成像的相关作图．
【分析】根据平面镜成像特点知，像与物关于镜面对称，故作出物关于镜面的对称
图象A′B′即可．
【解答】解：
18．请在图中画出力F 和F 的力臂l 和l ．
1 2 1 2
【考点】7P：力臂的画法．
【分析】根据力臂的正确画法作图，即过支点作力的作用线的垂线段．
【解答】解：反向延长F1 的作用线，然后过支点O作动力作用线和阻力作用线的
垂线段，即动力臂L 和阻力臂L ．如图所示：
1 219．根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向
通电螺线管的N、S极，并在括号内标出电源的正、负极．
【考点】CV：通电螺线管的极性和电流方向的判断．
【分析】先由小磁针的指向判断出螺线管两端的极性，再根据安培螺旋定则：右手
弯曲的四指与大拇指垂直，四指指向与螺线管电流方向一致，大拇指所指的方向
为螺线管的N极，找出电流的方向，再标出电源的正负极，并根据螺线管外部磁
感线方向由N极指向S极，画出磁感线方向．
【解答】解：由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为
N极，根据安培螺旋定则，螺线管中的电流应由上向下流，所以电源左端为正极，
右端为负极；螺线管外部磁感线由N极到S极，如图所示：
四．计算题（共22分）请将计算过程和答案写入答题纸的相应位置．
20．体积为1.0×10﹣3米3金属块浸没在水中，求金属块所受的浮力大小F ．
浮
【考点】8O：阿基米德原理．
【分析】已知物体的体积，根据阿基米德原理可求金属块完全浸没所受的浮力．
【解答】解：因为V =V =1.0×10﹣3米3；
排 物
所以金属块所受的浮力大小 F =ρ g V =1×103kg/m3×9.8N/kg×1.0×10﹣
浮 液 排
3m3=9.8N．
答：金属块所受的浮力大小为9.8N．
21．如图所示，质量分布均匀的实心正方体A和B分别置于高度差为h的水平地面上．物体A的密度为1125千克/米3，物体B的质量为9千克．
求：（1）若物体A的体积为8×10﹣3米3，求物体A的质量m ；
A
（2）若物体B的边长为0.3米，求物体B对水平地面的压强p ；
B
（3）若A的边长为2h，且A、B它们对地面的压力相等，现将A、B两正方体沿水平
方向截去高度相等的一部分，使它们剩余部分对水平地面的压强相等，求截去的
高度△h（△h的值用h表示）．
【考点】86：压强的大小及其计算．
【分析】（1）已知物体A的密度和体积，利用密度公式计算物体A的质量；
（2）求物体B对水平地面的压力等于其重力，再求出物体B底面积，利用压强公
式计算求物体B对水平地面的压强；
（3）A、B它们对地面的压力相等，则重力相等，根据重力公式和密度公式列出等
式求出A、B密度之比，然后根据剩余部分对水平地面的压强相等列出等式可求
截去的高度△h．
【解答】解：
（1）根据ρ= 可得，物体A的质量：
m =ρ V =1125kg/m3×8×10﹣3m3=9kg；
A A A
（2）物体B对水平地面的压力：
F=G =m g=9kg×9.8N/kg=88.2N，
B B
物体B对水平地面的压强：
p = = =980Pa；
B
（3）A的边长为2h，则由图可知B的边长为3h，
原来A、B它们对地面的压力相等，即F =F ，
A B
所以，G =G ；
A B根据G=mg和ρ= 可得：ρ （2h）3g=ρ （3h）3g，
A B
所以 = ；
将A、B两正方体沿水平方向截去高度相等的一部分，剩余部分对水平地面的压
强相等，
所以有：p ′=p ′，
A B
因为p= = = = =ρgh，
设截去高度为△h，
所以，ρ g（2h﹣△h）=ρ g（3h﹣△h），
A B
解得△h= h≈1.58 h．
答：（1）物体A的质量为9kg；
（2）物体B对水平地面的压强为980Pa；
（3）截去的高度为1.58 h．
22．在如图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R 是规格
2
为“20Ω2A”和“50Ω1.5A”中的一个．
（1）若电阻R 的阻值15欧，求电键闭合后：
1
①通过R 的电流I
1 1
②电阻R 消耗的电功率P ．
1 1
（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为
其最大阻值的一半时，电流表示数如图（b）、（c）所示．请通过计算判断所用变阻器的规格，并求出R 可能的阻值．
1
【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】（1）由电路图可知，R 与R 并联，根据并联电路的电压特点和欧姆定律求
1 2
出通过R 的电流，根据P=UI求出电阻R 消耗的电功率；
1 1
（2）根据电流表的量程和分度值读出示数，由示数不相等可知两电流表不可能同
时位于一个支路或干路，必定一个位于支路、另一个位于干路，根据欧姆定律求
出通过滑动变阻器的电流，然后确定出滑动变阻器支路没有电流表，根据并联电
路的电流特点可知干路电流大于支路的电流，据此确定干路电流的大小，根据并
联电路的电流特点求出通过R 的电流，然后与电流表的示数相比较确定是否可
1
能，然后根据欧姆定律求出R 的阻值．
1
【解答】解：（1）由电路图可知，R 与R 并联，
1 2
①因并联电路中各支路电流的电压相等，
所以，通过R 的电流：
1
I = = =0.4A；
1
②电阻R 消耗的电功率：
1
P =UI =6V×0.4A=2.4W；
1 1
（2）由图b可知，电流表的量程为0～0.6A时示数为0.18A，电流表量程为0～3A
时示数为0.9A，
由图c可知，电流表的量程为0～0.6A时示数为0.3A，电流表的量程为0～3A时
示数为1.5A，
当变阻器连入电路的阻值为其最大阻值的一半时，通过两滑动变阻器的电流分别
为：
I = = =0.6A或I = = =0.24A，
2 2
据此可知，电流表不可能接在滑动变阻器支路上，应一个串联在R 支路，另一个
1
位于干路，
①若R 的规格为“20Ω2A”，
2
因并联电路中干路电流等于各支路电流之和，所以，干路电流应大于0.6A，则干路电流可能为0.9A、1.5A，
a．若干路电流I=0.9A，则通过R 的电流I =I﹣I =0.9A﹣0.6A=0.3A，与另一个电流
1 1 2
表的示数相符；
此时R 的阻值R = = =20Ω；
1 1
b．若干路电流I=1.5A，则通过R 的电流I =I﹣I =1.5A﹣0.6A=0.9A，与另一个电流
1 1 2
表的示数相符；
此时R 的阻值R = = ≈6.7Ω；
1 1
②若R 的规格为“50Ω 1.5A”，干路电流应大于0.24A，可能为0.3A、0.9A、1.5A，
2
a．若干路电流I=0.9A，则通过R 的电流I =I﹣I =0.9A﹣0.24A=0.66A，与另一个电
1 1 2
流表的示数不符；
b．若干路电流I=1.5A，则通过R 的电流I =I﹣I =1.5A﹣0.24A=1.26A，与另一个电
1 1 2
流表的示数不符；
c．若干路电流I=0.3A，则通过R 的电流I =I﹣I =0.3A﹣0.24A=0.06A，与另一个电
1 1 2
流表的示数不符；
答：（1）①通过R 的电流为0.4A；②电阻R 消耗的电功率为2.4W；
1 1
（2）变阻器的规格为“20Ω2A”，R 的阻值可能为20Ω、6.7Ω．
1
五．实验题（共18分）请根据要求在答题纸的相应位置作答．
23．图（a）所示可知物体的重力为 3. 6 牛，图（b）是探究 不在同一直线上的
两个力是否平衡 的实验装置；图（c）是“探究平面镜成像的特点”的实验装置，
图中M是用 玻璃板 代替平面镜，若在M后的蜡烛B的位置放一张白纸，白
纸上 没有 蜡烛A的像（选填“有”或“没有”）．【考点】6T：二力平衡条件的应用；74：弹簧测力计的使用与读数；AE：平面镜成像
的特点、原理、现象及其实验方案．
【分析】（1）读取弹簧测力计的示数首先要认清分度值．
（2）二力平衡的条件：作用在同一物体上的两个力大小相等、方向相反、作用在同
一直线上；
（3）用玻璃板代替平面镜，同时能看到镜前物体的像，又能看到物体的像，便于确
定像的位置．平面镜成的是虚像，虚像不能用光屏来承接．
【解答】解：（1）图a中弹簧测力计的分度值为 0.2N．故弹簧测力计的示数
=3N+0.6N=3.6N，物体的重力为3.6N；
（2）图（b）是探究不在同一直线上的两个力是否平衡；
（3）在探究活动中选择玻璃板代替镜子进行实验的目的是便于确定像的位置；
平面镜成的是虚像，所以如果在图a中蜡烛像的位置上放一张白纸板做屏幕，则
白纸板上将没有蜡烛的像；
故答案为：3.6；不在同一直线上的两个力是否平衡；玻璃板；没有．
24．在图所示“验证阿基米德原理”的实验中，主要是验证浸没在液体中的物体
受到的浮力与排开液体的 重力 之间的关系；测定液体的密度时 不需要 测
量空烧杯的质量（选填“需要”或“不需要”）；在“探究导体中电流与电压的
关系”和“用电流表、电压表测电阻”实验中需要测量的物理量是 相同 的，
实验中多次测量的目的是 不同 ；（后两空选填“相同”或“不同”）．
【考点】8O：阿基米德原理；2F：液体密度的测量；IM：伏安法测电阻的探究实验．
【分析】（1）掌握阿基米德原理的内容．
（2）测量液体密度时，利用量筒中液体的质量和体积计算液体的密度；
（3）根据“探究电流与电压关系”实验和“伏安法测电阻”实验的实验目的、原
理、实验步骤等方面分析解得此题．
【解答】解：（1）图1所示的实验，是研究浸没在液体中的物体受到的浮力与它所排开的液体所受重力之间的关系．实验过程与测量的物理量如图所示，图中弹簧
测力计在空气和在液体中时的测力计示数之差便等于浮力大小，F =F ﹣F ；物体
浮 1 2
所排开的液体的体积可以用V ﹣V ，再根据G=mg=ρ gV 计算出物体排开液体
2 1 液 排
所受的重力G ；
排
（2）测量液体密度时，只需测出量筒中液体的质量和体积便可，所以可不测量空
烧杯的质量；
（3）“探究电流与电压关系”实验和“伏安法测电阻”实验，都需要测量电阻两
端的电压与流过电阻的电流，实验需要测量的量相同；
“探究电流与电压关系”的实验目的是研究电阻两端的电压与流过电阻的电流
间的关系，“伏安法测电阻”是为了测电阻的阻值，它们的实验目的不同；
“探究电流与电压关系”实验中，进行多次实验，是为了探究在不同电压下，电
流与电压的关系，使实验得出的结论具有普遍性，得出普遍规律；“伏安法测电
阻”实验中，进行多次实验，是为了多次测量求平均值，以减小误差，进行多次测
量的目的不同．
故答案为：重力；不需要；相同；不同．
25．某同学在做“测定小灯泡的电功率”实验中，待测小灯上标有“0.3A”字样清
晰可见．实验桌上还有若干节新干电池、电流表、电压表、标有“20Ω 2A”的滑动
变阻器、电键和导线等器材可供选择．
①实验电路如图所示，请在图中的○内填入电表，使之成为正确的电路．
②实验中，小林同学正确连接电路，且操作正确．闭合电键S后，观察到电压表示
数为2伏，电流表为0.2安，他移动滑片，当小灯正常发光时，此时电压表的示数
变化了1.5伏．则电源电压为 6 伏，待测小灯的额定功率为 1.05 瓦．实验
后，小林同学认为在上述实验中如果减少一节新干电池后，也能完成此实验．你
觉得这种说法正确吗？ 正确 ．理由是 原来电源电压为 6 伏，减去一节后为
4.5 伏，略高于小灯额定电压为 3.5 伏．所以可以完成实验． ．【考点】JF：电功率的测量．
【分析】（1）在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与
用电器并联；
（2）闭合开关后，滑动变阻器的阻值最大为20Ω，根据U=IR算出的灯两端的电压
根据串联电路电压的规律算出电源电压；根据P=UI算出小灯泡的额定功率；原来
电源电压为6伏，减去一节后为4.5伏，略高于小灯额定电压为3.5伏．所以可以
完成实验．
【解答】解：（1）电流表与用电器串联，电压表与用电器并联，故左边的〇在干路中
是电流表，上边的〇与小灯泡L并联是电压表，如图：
（2）闭合开关后，滑动变阻器的阻值最大为20Ω；
灯两端的电压：U=IR=0.2A×20Ω=4V；
根据串联电路电压的规律U=U +U=2V+4V=6V；
1 L
小灯泡的额定功率：P=UI=（2V+1.5V）×0.3A=1.05W；
原来电源电压为6伏，减去一节后为4.5伏，略高于小灯额定电压为3.5伏．所以
可以完成实验．
故答案为：（1）见上图；（2）6；1.05；正确；原来电源电压为6伏，减去一节后为4.5
伏，略高于小灯额定电压为3.5伏．所以可以完成实验．
26．为了探究物质的某种特性，小刘同学分别选用甲、乙两种不同的物质做实验．
实验时，他用量筒和电子天平分别测出甲、乙两物质在不同体积时的质量，并记
录了如表数据．
物质 实验序号 体积（厘米3） 质量（克）
甲 1 10 8
2 20 16
3 30 24
4 40 32乙 5 10 27
6 20 54
7 30 81
8 40 108
①分析表中的实验序号1、2、3、4（或5、6、7、8）实验中甲（或乙）的体积及质量变
化的倍数关系，可得出的初步结论是： 同一物质，质量与体积成正比 ．
②分析表中实验序号 1 和 5（ 或 2 和 6 ，或 3 和 7 ，或 4 和 8 ） 实验之间的关系，
可归纳得出初步结论是：相同体积的甲、乙两种物质，它们的质量是不相同的．
③进一步分析表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是
（a） 同种物质，质量与体积的比值是相同的 ；（b） 不种物质，质量与体积的
比值是不同的 ．
【考点】2K：探究密度特性的实验．
【分析】（1）分析时，要运用控制变量的思想，对表格中的数据关系进行分析，获
得结论；在描述结论时，要体现出相同量以及变化量之间的关系．
（2）要得出：“相同体积的不同物质，它们的质量是不相同的”需要找出体积相
同质量不同的三个即可；
（3）同种物质，质量与体积的比值相同；不同物质，质量与体积的比值一般不同．
【解答】解：①表中实验序号1、2、3、4（或5、6、7、8）的物质是相同的，对比同表格
内的三组数据，物质相同，质量和体积都按相同的倍数增大，可得结论：同种物质
物体的质量与其体积成正比；
②探究相同体积的甲、乙两种物质，它们的质量是不相同时，应该控制不同种类
物质的体积相同，从而比较体积相同的不同物质的质量的关系，得出结论，所以
符合条件的数据是实验序号1和5（或2和6，或3和7，或4和8）．
③综合分析比较表中的数据及相关条件，不难看出同种物质，质量与体积的比值
是相同的；不同物质，质量与体积的比值是不同的．
故答案为：①同一物质，质量与体积成正比；②1和5（或2和6，或3和7，或4和
8）；③a．同种物质，质量与体积的比值是相同的； b．不种物质，质量与体积的比
值是不同的．2017年6月1日
