松江区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

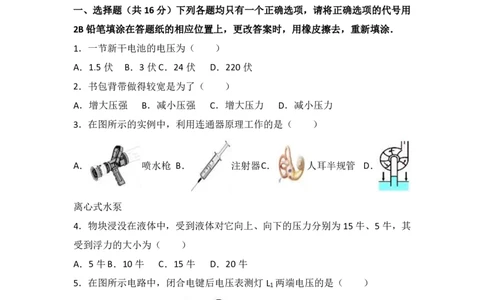

一、选择题（共 16分）下列各题均只有一个正确选项，请将正确选项的代号用
2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．
1．一节新干电池的电压为（ ）
A．1.5 伏 B．3 伏 C．24 伏 D．220 伏
2．书包背带做得较宽是为了（ ）
A．增大压强 B．减小压强 C．增大压力 D．减小压力
3．在图所示的实例中，利用连通器原理工作的是（ ）
A． 喷水枪 B． 注射器 C． 人耳半规管 D．
离心式水泵
4．物块浸没在液体中，受到液体对它向上、向下的压力分别为 15牛、5 牛，其
受到浮力的大小为（ ）
A．5 牛 B．10 牛 C．15 牛 D．20 牛
5．在图所示电路中，闭合电键后电压表测灯 L 两端电压的是（ ）
1
A． B． C. D．
6．如图所示，长度相同、横截面积不同的同种金属棒 AB和CD 连接在一起后接
在电源两端．关于AB和CD 的电阻 R及两端电压 U的判断，正确的是（ ）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．R ＞R ，U ＜U B．R ＜R ，U ＜U
AB CD AB CD AB CD AB CD
C．R ＞R ，U ＞U D．R ＜R ，U ＞U
AB CD AB CD AB CD AB CD
7．如图所示，A、B两长方体置于水平地面上（已知 m ＜m 、S ＞S 、h =h ）．将
A B A B A B
两物体水平截去相同高度，剩余部分对地面的压强 p 、p 和压力 F 、F 的关系
A B A B
为（ ）
A．p ＜p ，F =F B．p ＜p ，F ＜F C．p ＞p ，F =F D．p ＞p ，F ＞F
A B A B A B A B A B A B A B A B

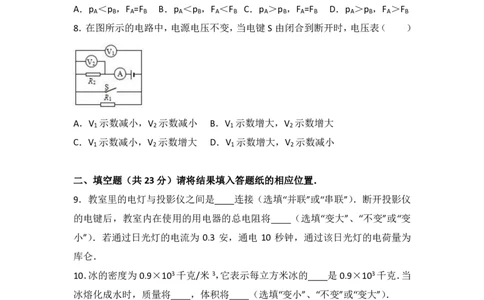

8．在图所示的电路中，电源电压不变，当电键 S 由闭合到断开时，电压表（ ）
A．V 示数减小，V 示数减小 B．V 示数增大，V 示数增大
1 2 1 2
C．V 示数减小，V 示数增大 D．V 示数增大，V 示数减小
1 2 1 2
二、填空题（共 23 分）请将结果填入答题纸的相应位置．
9．教室里的电灯与投影仪之间是 连接（选填“并联”或“串联”）．断开投影仪
的电键后，教室内在使用的用电器的总电阻将 （选填“变大”、“不变”或“变
小”）．若通过日光灯的电流为 0.3 安，通电 10 秒钟，通过该日光灯的电荷量为
库仑．
10．冰的密度为0.9×103千克/米3，它表示每立方米冰的 是0.9×103千克．当
冰熔化成水时，质量将 ，体积将 （选填“变小”、“不变”或“变大”）．
11．著名的 实验证明了大气压强存在且很大．大气压强的数值会随着海拔高
度的增加而逐渐 ，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下
宽则是因为水的 越大，水对大坝的压强越大．
12．我国自行设计的“蛟龙号”载人潜水器，最大下潜深度可达 7000 多米．当它
下潜到深度为1000 米处时，海水对它的压强约为 帕（海水的密度近似取 1.0
×103千克/米3），海水对“蛟龙号”每0.1 米2的外表面产生的压力为 牛．“蛟教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
龙号”继续下潜过程中，所受浮力将 （填“变大”、“不变”或“变小”）．
13．一根粗细均匀的电阻丝接在电压为 9 伏的电源上，通过它的电流为 0.3 安，
该电阻丝的阻值为 欧．当该导体两端的电压为 12 伏时，其电阻为 欧，
通过它的电流为 安．

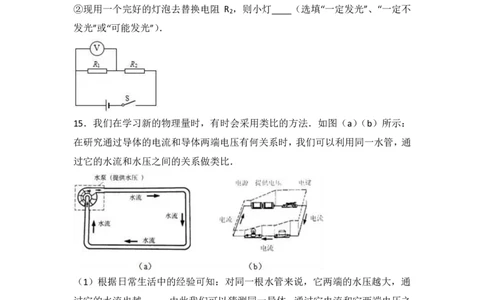

14．在图所示的电路中，电源电压保持不变．电键 S 闭合后，电压表V 无示数，
已知电阻R 、R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 ；
②现用一个完好的灯泡去替换电阻 R ，则小灯 （选填“一定发光”、“一定不
2
发光”或“可能发光”）．
15．我们在学习新的物理量时，有时会采用类比的方法．如图（a）（b）所示：
在研究通过导体的电流和导体两端电压有何关系时，我们可以利用同一水管，通
过它的水流和水压之间的关系做类比．
（1）根据日常生活中的经验可知：对同一根水管来说，它两端的水压越大，通
过它的水流也越 ，由此我们可以猜测同一导体，通过它电流和它两端电压之
间的关系可能是： ．
（2）但是，在日常生活中有时会发现，导体两端的电压大的时候通过它的导体
的电流却并不一定大，请你思考分析并查找原因，下面的选项合理是 ．
A．电流可能还与其他因素有关．
B．电流其实与电压是无关的．
C．猜想得到的结论还需要更多实验来验证才具有普遍意义．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
三、作图题（共 8 分）请将图直接画在答题纸的相应位置，作图题必须使用 2B
铅笔．
16．重为 20 牛的物体放在水平地面上，用力的图示法在图中画出物体对地面的
压力．

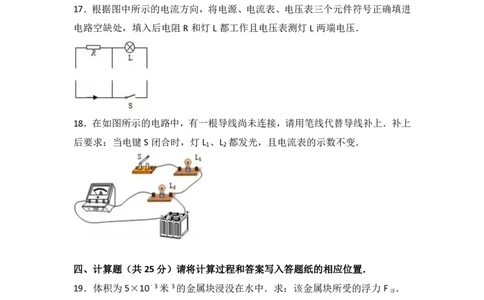

17．根据图中所示的电流方向，将电源、电流表、电压表三个元件符号正确填进
电路空缺处，填入后电阻 R和灯L都工作且电压表测灯 L两端电压．
18．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上
后要求：当电键S 闭合时，灯 L 、L 都发光，且电流表的示数不变．
1 2
四、计算题（共 25 分）请将计算过程和答案写入答题纸的相应位置．
19．体积为5×10﹣3米3的金属块浸没在水中．求：该金属块所受的浮力 F ．
浮
20．在图所示的电路中，电源电压保持不变，电阻 R 的阻值为15 欧．闭合电键
2
S 后，电流表的示数为 1 安，通过电阻R 的电流为 0.4 安．求：
2
①电源电压 U．
②电阻 R 的阻值．
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
21．如图所示，均匀长方体甲和薄壁圆柱形容器乙置于水平地面上．长方体甲的
底面积为3S．容器乙足够高、底面积为 2S，盛有体积为 5×10﹣3米3的水．
①若甲的重力为 20 牛，底面积为 5×10﹣4米2，求甲对地面的压强p ．
甲
②求乙容器中水的质量 m ．
水
③若将甲沿水平方向切去厚度为 h 的部分，并将切去部分浸没在乙容器的水中
时，甲对水平地面压强的变化量△p 恰为水对乙容器底部压强增加量△p 的 2
甲 水
倍．求甲的密度ρ ．
甲
22．在图所示的电路中，电源电压保持不变，电阻 R 的阻值为20 欧，滑动变阻
1
器铭牌已模糊不清，只能辨识出标有“2A”字样．电键 S 闭合后，滑片移到某位置
时，电流表A 的示数为 0.5 安，电压表V 的示数为 8 伏．（电表量程可以改变）．
2
①求电源电压 U．
②将滑动变阻器滑片 P 移到某处，发现电流表 A 的示数已达到某量程的满刻度，
且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．
③现用 R 替换 R 且能使电路中的电流达到最大，电路各元件都能正常工作，求
0 1
替换的R 的最大阻值．
0
五、实验题（共 18 分）请将结果填入答题纸的相应位置．
23．在图所示的实验装置中，装置 A 可以用来探究 的规律；装置 B 可用来
做验证 原理的实验；装置 C所示正在做的是 实验．测量时能直接接在电教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
源两端的仪表是 （选填“D”或“E”）．
24．在“测定物质密度”的实验中，天平平衡时，砝码和游码在标尺上的位置如图
1 所示．用量筒量出石块的体积如图 2 所示，则石块的质量是 克，密度是
克/厘米3．对比“探究物质质量与体积的关系”和“测定物质的密度”两个实验，实
验所用器材及所需要测量的物理量均 ，而实验目的 （均选填“相同”或“不
同”）．
25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电
压是 1.5 伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电
压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流
表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表
的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正
确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当
他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，
发现电流表示数最大为 0.28 安．
①实验所用滑动变阻器的最大阻值为 欧；
②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（计算电阻
时，精确到0.1 欧）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
电压 电流 电阻 电阻
（伏 （安 （欧 平均
） ） ） 值
（欧
）
1
2 0.24
3 0.28
26．为了研究将物体浸没在水中时水对容器底部压强的增加量△p 与物体体积、
水
质量的关系，小李和小华两位同学将质量和体积不同的物体分别浸没在盛有水的
同一圆柱形容器中，并分别进行了实验．
（1）小李探究：△p 与放入物体质量m 的关系，于是选择质量不同、体积相同
水
的三个物体，先后浸没在盛有水的同一圆柱形容器中，并测得△p ．实验示意
水
图及相应数据见表一．
表一
实验序号 1 2 3
实验示意图
m（千克） 3.0 2.5 2.0
△p （帕） 2500 2500 2500
水
分析比较表一中△p 和相关条件，可得：△p 与m （选填“有关”或“无关”）．
水 水
（2）小华探究：△p 与放入的物体的体积V 的关系，于是选择质量相同、体积
水
不同的合金物块先后浸没在盛有水的同一圆柱形容器，并测得△p ．实验数据
水
记录在表二中．
表二 表三
实验序号 1 2 3 4 实验序号 5 6教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
m（千克） 3.5 3.5 3.5 3.5 m（千克） 3.5 3.5
V（米3） 3×10 6×10 9×10 12×10 V（米3） 15×10 18×
﹣3 ﹣3 ﹣3 ﹣3 ﹣3 10﹣3
△p （帕） 3000 6000 9000 12000 △p （帕） 13500
水 水
①分析比较表二中的第三行和第四行的数据及相关条件，可得出的初步结论是：
当物体浸没在盛有水的同一圆柱形容器中， ．
②小华继续实验，实验数据记录在表三中．发现测得的实验数据与表二中的结论
不符合，原因可能是 ．请填写实验序号6 中的相关数据：△p 为 帕．
水
③若容器的容积为 V ，底面积为 S，在该容器中倒入水的体积为 V ，将体积为
容 水
V 的合金物块浸没在水中，则水对容器底部压强增加量所能达到的最大值△p
物 水
= ．（涉及的物理量均用字母表示）
最大
参考答案：
一、选择题
1.A 2.B 3.C 4.B 5.D 6.C 7.C 8.D
二、填空题
（1）并联，（2）增大，（3）3，（4）冰的质量，（5）不变，（6）变小，（7）马德堡半球,(8)
减小，（9）深度，（10）9.8×106，（11）9.8×105，（12）不变，（13）30，（14）30，（15）
0.4，（16）R 短路或 R 断路，（17）一定发光，（18）大，（19）对于同一导体，它两端电压
1 2
越大，通过它的电流也越大（20）A、C
三、作图题
16-18 略
四、计算题
19.F =ρ V g=1000kg/m3×5×10-3m³×9.8N/kg=4.9N
浮 液 排
20. U=U1=U2=IR=0.4A ×15Ω=6V
2 2
R=U/I=6V /(1A -0.4A)=10Ω
1 1 1
21.①P =400pa
甲教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②m =5kg
水
③ρ =3000kg/m3
甲
22.U=U1+U2=0.5A×20Ω+8V=18V
R2=10Ω
当I =2A时，U1=15V时，R0达到最大
最大
R0 =15V/2A=7.5V
max
五、实验题
24.液体内部压强，阿基米德，托里拆利，E
25. 10Ω，
26. 无关；ΔP 与物体体积V成正比；容器已满，有水溢出；13500；ρ g(V -V )/S
水 水 容 水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年上海市松江区中考物理一模试卷
参考答案与试题解析
一、选择题（共 16分）下列各题均只有一个正确选项，请将正确选项的代号用
2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．
1．一节新干电池的电压为（ ）
A．1.5 伏 B．3 伏 C．24 伏 D．220 伏
【考点】电压．
【分析】根据一节干电池的电压进行解答．
【解答】解：一节干电池的电压为 1.5V，故A正确、BCD 错误．
故选A．
2．书包背带做得较宽是为了（ ）
A．增大压强 B．减小压强 C．增大压力 D．减小压力
【考点】减小压强的方法及其应用．
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，
减小受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受
力面积．
【解答】解：书包背带做得较宽是为了在压力一定时，增大受力面积来减小对人
体的压强，这样做不能减小压力也不能增大压力．
故选B．
3．在图所示的实例中，利用连通器原理工作的是（ ）
A． 喷水枪 B． 注射器 C ． 人 耳 半 规 管教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D． 离心式水泵
【考点】连通器原理．
【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时
连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．
【解答】解：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的
特点，不合题意；
B、注射器在吸药液时，是利用大气压的作用来工作的，不符合连通器的特点，
不合题意；
C、人耳半规管符合上端开口、底部连通的特点，只不过是里面连通的是空气，
不是液体，是利用连通器原理工作的，符合题意；
D、离心式水泵是利用大气压的作用来工作的，不符合连通器的特点，不合题意．
故选C．
4．物块浸没在液体中，受到液体对它向上、向下的压力分别为 15牛、5 牛，其
受到浮力的大小为（ ）
A．5 牛 B．10 牛 C．15 牛 D．20 牛
【考点】浮力产生的原因．
【分析】浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的
压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差就是物
体受到的浮力．
【解答】解：因为浮力的实质就是浸在液体中的物体受到的向上和向下的压力差，
因此，物体受到浮力：
F =F ﹣F =15N﹣5N=10N．
浮 向上 向下
故选B．
5．在图所示电路中，闭合电键后电压表测灯 L 两端电压的是（ ）
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A． B． C ．
D．
【考点】电压表的使用．
【分析】根据电压表的正确连接方法可知，要使电压表正确测出灯 L 两端电压，
1
则电压表应与灯L 并联．
1
【解答】解：
A、由图可知，电压表接到了 L 的两端，测的是 L 的两端电压，故A 错误．
2 2
B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故 B错误．
C、由图可知，电压表接到了 L 的两端，测的是 L 的两端电压，故C错误．
2 2
D、由图可知，电压表接到了 L 的两端，测的是 L 的两端电压，故D 正确．
1 1
故选D．
6．如图所示，长度相同、横截面积不同的同种金属棒 AB和CD 连接在一起后接
在电源两端．关于AB和CD 的电阻 R及两端电压 U的判断，正确的是（ ）
A．R ＞R ，U ＜U B．R ＜R ，U ＜U
AB CD AB CD AB CD AB CD
C．R ＞R ，U ＞U D．R ＜R ，U ＞U
AB CD AB CD AB CD AB CD
【考点】影响电阻大小的因素；串联电路的电压规律．
【分析】（1）AB和CD 是由同种材料制成的长度相同、横截面积不同的两段导体，
横截面积越大，电阻越小；
（2）根据串联电路的电流特点可知通过两段导体的电流关系；
（3）根据U=IR可知两段导体两端的电压关系．
【解答】解：
（1）因为导体 AB 和 CD 由同种材料制成、长度相同，由图可知，导体 AB 横截教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
面积比CD 的小，所以 R ＞R ；
AB CD
（2）因为两段导体串联，所以通过两导体的电流相等，即 I =I ；由 U=IR可知，
AB CD
U ＞U ；故C正确．
AB CD
故选C．
7．如图所示，A、B两长方体置于水平地面上（已知 m ＜m 、S ＞S 、h =h ）．将
A B A B A B
两物体水平截去相同高度，剩余部分对地面的压强 p 、p 和压力 F 、F 的关系
A B A B
为（ ）
A．p ＜p ，F =F B．p ＜p ，F ＜F C．p ＞p ，F =F D．p ＞p ，F ＞F
A B A B A B A B A B A B A B A B
【考点】压力及重力与压力的区别；压强大小比较．
【分析】（1）根据m ＜m 、S ＞S 可求出A、B的密度关系，再根据P=ρgh 可知
A B A B
其对地面的压强关系；
（2）根据 m ＜m 可知其重力关系，此时的重力即为对水平地面的压力，然后
A B
可知其压力关系；
【解答】解：（1）∵m ＜m 、S ＞S 、h =h ，
A B A B A B
∴V ＞V ，
A B
∵ρ= ，
∴ρ ＜ρ ，
A B
（2）因为是规则的长方体，所以对地面的压强 P= = = = =ρgh，
当将两物体水平截去相同高度时，因 ρ ＜ρ ，
A B
则剩余部分对地面的压强 p ＜p ，
A B
（3）由m ＜m 可知 G ＜G ，所以对地面的压力 F ＜F ，
A B A B A B
当将两物体水平截去相同高度时，截去部分 A 的质量仍然大于 B 的质量，则剩
余部分的质量还是m ＜m ，所以剩余部分对地面的压力 F ＜F ．
A B A B
故选B．
8．在图所示的电路中，电源电压不变，当电键 S 由闭合到断开时，电压表（ ）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．V 示数减小，V 示数减小 B．V 示数增大，V 示数增大
1 2 1 2
C．V 示数减小，V 示数增大 D．V 示数增大，V 示数减小
1 2 1 2
【考点】电路的动态分析．
【分析】分析电路可知，电压表 V 测量 R 两端的电压，电压表 V 测量 R 两端
1 1 2 2
的电压，开关断开时，电路中 R 和R 串联；开关闭合时，电路中只有电阻 R ；
1 2 2
当电键S 由断开到闭合，R 被短路．
1
【解答】解：如图，开关断开时，电路中 R 和 R 串联；当电键S 由断开到闭合，
1 2
R 被短路；R 两端的电压为零，即电压表 V 的示数变小；电路电流变大，V 示
1 1 1 2
数变大．
故选：C．
二、填空题（共 23 分）请将结果填入答题纸的相应位置．
9．教室里的电灯与投影仪之间是 并联 连接（选填“并联”或“串联”）．断开投
影仪的电键后，教室内在使用的用电器的总电阻将 变大 （选填“变大”、“不
变”或“变小”）．若通过日光灯的电流为 0.3 安，通电 10 秒钟，通过该日光灯的电
荷量为 3 库仑．
【考点】电量及其计算；电阻的并联；家庭电路的连接．
【分析】（1）家庭电路中各用电器之间是并联的；
（2）用电器并联相当于增大导体横截面积；
（3）利用电流定义式的变形公式 Q=It 求解．
【解答】解：
（1）教室里的电灯与投影仪，它们独立工作、工作时互不影响，故它们之间是
并联连接的；
（2）教室里同时工作的并联的用电器越多，相当于导体横截面积越大，所以总
电阻就越小；当断开投影仪的电键后，相当于导体横截面积减小了，所以教室内教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
在使用的用电器的总电阻将变大；
（3）由I= 可得，通过该日光灯的电荷量：
Q=It=0.3A×10s=3C．
故答案为：（1）并联；（2）变大；（3）3．
10．冰的密度为 0.9×103 千克/米 3，它表示每立方米冰的 质量 是 0.9×103
千克．当冰熔化成水时，质量将 不变 ，体积将 变小 （选填“变小”、“不
变”或“变大”）．
【考点】密度及其特性；密度公式的应用．
【分析】密度的物理意义是表示单位体积某种物质的质量；质量是指物体含有物
质的多少．它是物体的一种属性，不随物体的形状、状态、位置和温度的改变而
改变．
【解答】解：冰的密度为 0.9×103千克/米 3，它表示每立方米冰的质量是 0.9×
103 千克；质量是物体的一种属性，不随物体的形状、状态、位置和温度的改变
而改变．故冰熔化成水后，状态改变了，质量不变．根据公式 ρ= ，可知当物体
的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变大，体积变小．
故答案为：质量；不变；变小．
11．著名的 马德堡半球 实验证明了大气压强存在且很大．大气压强的数值会
随着海拔高度的增加而逐渐 减小 ，（选填“增大”、“不变”或“减小”）．拦河大
坝设计成上窄下宽则是因为水的 深度 越大，水对大坝的压强越大．
【考点】大气压强的存在；液体的压强的特点；大气压强与高度的关系．
【分析】马德堡半球实验是首次有力证明大气压强存在的著名实验．大气压来自
空气的重力，海拔越高、空气越稀薄，因此大气压也越小．液体内部压强与液体
的密度和液体的深度有关．
【解答】解：马德堡半球实验有力地证明了大气压强的存在；
大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因
为水的越往深处的压强越大的缘故．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：马德堡半球；减小；深度．
12．我国自行设计的“蛟龙号”载人潜水器，最大下潜深度可达 7000 多米．当它
下潜到深度为 1000 米处时，海水对它的压强约为 9.8×106 帕（海水的密度
近似取 1.0×103千克/米 3），海水对“蛟龙号”每 0.1 米 2的外表面产生的压力为
9.8×105 牛．“蛟龙号”继续下潜过程中，所受浮力将 不变 （填“变大”、“不
变”或“变小”）．
【考点】液体的压强的计算；阿基米德原理．
【分析】（1）根据公式 p=ρgh 求出海水的压强；
（2）知道海水的压强，再根据 p= 求出压力；
（3）“蛟龙号”在水面下不断下潜的过程中，排开水的体积不变，水的密度不变，
利用阿基米德原理的推导公式 F =ρ V g分析判断所受浮力变化情况．
浮 液 排
【解答】解：（1）1000m 深度受到海水的压强为：
p=ρ gh=1.0×103kg/m3×9.8N/kg×1000m=9.8×106Pa；
海水
（2）由p= 得，“蛟龙号”每0.1m2外表面受到海水的压力：
F=pS=9.8×106Pa×0.1m2=9.8×105N．
（3）“蛟龙号”潜水艇在水面下不断下潜的过程中，水的密度 ρ 不变，排开水的
体积不变，
根据F =ρV g可知，潜水艇受到的浮力不变．
浮 排
故答案为：9.8×106；9.8×105；不变．
13．一根粗细均匀的电阻丝接在电压为 9 伏的电源上，通过它的电流为 0.3 安，
该电阻丝的阻值为 30 欧．当该导体两端的电压为 12 伏时，其电阻为 30
欧，通过它的电流为 0.4 安．
【考点】欧姆定律的应用；影响电阻大小的因素．
【分析】根据欧姆定律求电阻丝的电阻；
根据影响电阻大小的因素回答；
根据在电阻不变时，通过导体的电流与电压成正比求电流大小．
【解答】解：一根粗细均匀的电阻丝接在电压为 9 伏的电源上，通过它的电流为教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
0.3 安，
根据欧姆定律，该电阻丝的阻值为 R= =30Ω；
因电阻的大小与导体的长度、横截面积、材料与温度有关，
与导体是否加电压及电压的大小无关，
所以当该导体两端的电压为 12 伏时，其电阻仍为 30 欧，
根据在电阻不变时，通过导体的电流与电压成正比，所以通过它的电流为 ×
0.3A=0.4A．
故答案为：30；30；0.4．
14．在图所示的电路中，电源电压保持不变．电键 S 闭合后，电压表V 无示数，
已知电阻R 、R 中仅有一个出现了故障．
1 2
①电路中的故障可能是 R 短路或R 断路 ；
1 2
②现用一个完好的灯泡去替换电阻 R ，则小灯 一定发光 （选填“一定发光”、
2
“一定不发光”或“可能发光”）．
【考点】电流表、电压表在判断电路故障中的应用．
【分析】（1）首先从电路图中获取信息：两个电阻、电压表 V 测量的是电阻 R
1
两端的电压，电压表无示数，说明电路中有一处出现了故障，可能是某一处短路
或断路，再根据具体的情况分析出故障的位置．
（2）电路发生断路，无电流通过，要将断路部分接通，再根据实验现象判断出
故障的位置．
【解答】解：（1）根据电路图可知，两个电阻串联、电压表 V 测量电阻 R 的是
1
两端的电压，电压表无示数，说明电路中出现了断路或短路．
当电阻R 出现短路时，电压表 V 与一段导线并联，没有示数；
1
当电阻R 断路时，电压表与电源的两极不相连，电压表没有示数；
2
所以故障原因为：R 短路或R 断路；
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）若用一个完好的灯泡替换断路部分的电阻 R ，使电路接通，灯泡一定发光．
2
故答案为：①R 短路或 R 断路；②一定发光．
1 2
15．我们在学习新的物理量时，有时会采用类比的方法．如图（a）（b）所示：
在研究通过导体的电流和导体两端电压有何关系时，我们可以利用同一水管，通
过它的水流和水压之间的关系做类比．
（1）根据日常生活中的经验可知：对同一根水管来说，它两端的水压越大，通
过它的水流也越 大 ，由此我们可以猜测同一导体，通过它电流和它两端电压
之间的关系可能是： 对于同一导体，它两端电压越大，通过它电流也越大 ．
（2）但是，在日常生活中有时会发现，导体两端的电压大的时候通过它的导体
的电流却并不一定大，请你思考分析并查找原因，下面的选项合理是 A ．
A．电流可能还与其他因素有关．
B．电流其实与电压是无关的．
C．猜想得到的结论还需要更多实验来验证才具有普遍意义．
【考点】物理学方法；电流的形成．
【分析】（1）仿照“对同一根水管来说，它两端的水压越大，通过它的水流也越
大”，写出答案即可；
（2）导体中的电流与导体两端的电压成正比，与导体的电阻成反比．据此分析
即可解答．
【解答】解：（1）对同一根水管来说，它两端的水压越大，通过它的水流也越大，
由此我们可以猜测同一导体，通过它电流和它两端电压之间的关系可能是：它两
端电压越大，通过它电流也越大；
（2）根据 I= 可知，电流的大小不仅与加在它两端的电压有关，还与导体的电
阻有关，导体中的电流与导体两端的电压成正比，与导体的电阻成反比．所以，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
在探究导体两端的电压与通过它的导体的电流的关系时，应控制导体的电阻不
变，否则，导体两端的电压大的时候通过它的导体的电流并不一定大，故应选 A．
故答案为：（1）大；对于同一导体，它两端电压越大，通过它电流也越大；（2）
A．
三、作图题（共 8 分）请将图直接画在答题纸的相应位置，作图题必须使用 2B
铅笔．
16．重为 20 牛的物体放在水平地面上，用力的图示法在图中画出物体对地面的
压力．
【考点】力的示意图．
【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的
图示要求画出这个力．
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=20N，
方向垂直于地面向下，作用点在地面，设定标度为 10N，压力的图示如下图所示：
17．根据图中所示的电流方向，将电源、电流表、电压表三个元件符号正确填进
电路空缺处，填入后电阻 R和灯L都工作且电压表测灯 L两端电压．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】电路的基本连接方式．
【分析】要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电
器串联；电压表测L 两端电压，所以电压表与 L并联．
【解答】解：因为电压表测灯 L两端电压，故电压表与 L并联，所以中间一定为
电压表，左边一定为电源，并且下边为正极，则右边为电流表，如下图所示：
18．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上
后要求：当电键S 闭合时，灯 L 、L 都发光，且电流表的示数不变．
1 2
【考点】实物的电路连接．
【分析】由图可知，闭合电键 S 后，要使灯L 、L 均能发光，且电流表的示数不
1 2
变，则电路中两灯泡只能是并联，电流表测量 L 支路中的电流，且开关位于干
2
路控制两灯泡．
【解答】解：将开关 S 的左接线柱与电流表的接线柱相连，如下图所示：
四、计算题（共 25 分）请将计算过程和答案写入答题纸的相应位置．
19．体积为5×10﹣3米3的金属块浸没在水中．求：该金属块所受的浮力 F ．
浮教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】浮力大小的计算．
【分析】知道金属块的体积（浸没水中排开水的体积），利用阿基米德原理求金
属块所受到的浮力．
【解答】解：
因为金属块浸没在水中，所以 V =V=5×10﹣3m3
排
金属块所受到的浮力：
F =ρ gV =1.0×103kg/m3×10N/kg×5×10﹣3m3=5N．
浮 水 排
答：金属块所受到的浮力为 5N．
20．在图所示的电路中，电源电压保持不变，电阻 R 的阻值为15 欧．闭合电键
2
S 后，电流表的示数为 1 安，通过电阻R 的电流为 0.4 安．求：
2
①电源电压 U．
②电阻 R 的阻值．
1
【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．
【分析】①分析电路的连接，根据欧姆定律求 R 的电压，由并联电路电压的规
2
律求电源电压；
②根据并联电路电流的规律和欧姆定律求 R ．
1
【解答】解：①闭合电键 S 后，两电阻并联，电流表的示数为 1 安，即为总电流
I=1A，通过电阻R 的电流 I =0.4A，
2 2
根据欧姆定律R 的电压 U =R I=15Ω×0.4A=6V，即电源电压 U=6V；
2 2 2
②根据并联电路电流的规律，通过 R 的电流 I =1A﹣0.4A=0.6A，由欧姆定律
1 1
R = =10Ω．
1
答：①电源电压 U为 6V．
②电阻 R 的阻值为10Ω．
1
21．如图所示，均匀长方体甲和薄壁圆柱形容器乙置于水平地面上．长方体甲的教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
底面积为3S．容器乙足够高、底面积为2S，盛有体积为 5×10﹣3米3的水．
①若甲的重力为 20 牛，底面积为 5×10﹣4米2，求甲对地面的压强p ．
甲
②求乙容器中水的质量 m ．
水
③若将甲沿水平方向切去厚度为 h 的部分，并将切去部分浸没在乙容器的水中
时，甲对水平地面压强的变化量△p 恰为水对乙容器底部压强增加量△p 的 2
甲 水
倍．求甲的密度ρ ．
甲
【考点】压强的大小及其计算；密度的计算．
【分析】①甲对地面的压力等于其自身重力，又知甲的底面积，利用 p= 计算甲
对地面的压强．
②已知乙容器中水的体积和水的密度，利用 ρ= 计算水的质量．
③利用液体压强公式，根据甲对水平地面压强的变化量△p 恰为水对乙容器底
甲
部压强增加量△p 的 2 倍列出等式，求解甲的密度．
水
【解答】解：①甲置于水平地面上，对地面的压力 F =G =20N，
甲 甲
甲对地面的压强p = = =4×104Pa；
甲
②根据 ρ= 可得，乙容器中水的质量 m =ρ V =1×103kg/m3×5×10﹣3m3=5kg；
水 水 水
③根据题意可知△p = = = = = =ρ
甲 甲
gh，
△p =ρ g△h =ρ g（ ）= ρ gh，
水 水 水 水 水
则△p =2△p ，
甲 水
即：ρ gh=2× ρ gh=3ρ gh，
甲 水 水
则ρ =3ρ =3×1.0×103kg/m3=3×103kg/m3．
甲 水
答：①甲对地面的压强 p 为4×104Pa；
甲教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②乙容器中水的质量 m 为5kg；
水
③甲的密度 ρ 为3×103kg/m3．
甲
22．在图所示的电路中，电源电压保持不变，电阻 R 的阻值为20 欧，滑动变阻
1
器铭牌已模糊不清，只能辨识出标有“2A”字样．电键 S 闭合后，滑片移到某位置
时，电流表A 的示数为 0.5 安，电压表V 的示数为 8 伏．（电表量程可以改变）．
2
①求电源电压 U．
②将滑动变阻器滑片 P 移到某处，发现电流表 A 的示数已达到某量程的满刻度，
且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．
③现用 R 替换 R 且能使电路中的电流达到最大，电路各元件都能正常工作，求
0 1
替换的R 的最大阻值．
0
【考点】欧姆定律的应用；串联电路的电压规律；电阻的串联．
【分析】①分析电路的连接，根据欧姆定律求出 R 的电压，根据串联电路电压
1
的规律求电源电压；
②根据欧姆定律判断电路的最大电流，确定电流表选用的量程，由欧姆定律求出
总电阻，
根据电阻的串联求出 R ；
2
③根据变阻器的规格确定电路中的最大电流，由欧姆定律分析此时变阻器连入电
路中的电阻大小，根据分压原理确定 V 选用的量程，根据欧姆定律求的 R 的最
1 0
大阻值．
【解答】解：①电键 S 闭合后，滑片移到某位置时，R 、R 串联，
1 2
电压表V 的示数为8伏，即R 的电压，电流表 A 的示数为0.5 安，
2 2
即电路中的电流大小 I=0.5A．
根据欧姆定律，R 的电压U =R I=20×0.5A=10V，
1 1 1
根据串联电路电压的规律，电源电压 U=10V+8V=18V；
②因电压电压为 18V，电阻R 的阻值为20 欧姆．
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
根据欧姆定律，电路中的最大电流为 I = =0.9A，
大
所以电流表不可能选用 0﹣3A，而只能选用0﹣0.6A，
将滑动变阻器滑片P 移到某处，发现电流表 A 的示数已达到某量程的满刻度，
即电流I =0.6A，根据欧姆定律，
1
则电路的总电阻R= =30Ω，
根据电阻的串联，所以 R =30Ω﹣20Ω=10Ω；
2
③变阻器上标有“2A”字样，说明变阻器允许通过的最大电流为 2A，
现用R 替换R 且能使电路中的电流达到最大，电流表应改选大量程 0﹣3A，
0 1
电路中允许的最大电流为 2A，根据欧姆定律，电路的总电阻最小，
此时变阻器连入电路中的电阻最小，由分压原理，变阻器分得的电压最小，
根据串联电压电压的规律，则 V 的示数最大，
1
且R 的阻值越大，电压表 V 的示数越大，
0 1
所以当V 选用大量程 0﹣15V，此时电压为U′=15V 时，R 有最大值，
1 0
所以，其最大值R = =7.5Ω．
0
故答案为：①电源电压 U为18V．
②将滑动变阻器滑片 P 移到某处，发现电流表 A 的示数已达到某量程的满刻度，
且各元件都能正常工作，此时滑动变阻器连入电路的阻值为 10Ω．
③现用 R 替换 R 且能使电路中的电流达到最大，电路各元件都能正常工作，替
0 1
换的R 的最大阻值为 7.5Ω．
0
五、实验题（共 18 分）请将结果填入答题纸的相应位置．
23．在图所示的实验装置中，装置 A 可以用来探究 液体内部压强 的规律；装
置B可用来做验证 阿基米德 原理的实验；装置 C所示正在做的是 托里拆利
实验．测量时能直接接在电源两端的仪表是 E （选填“D”或“E”）．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】探究液体压强的特点实验；大气压强的测量方法；探究浮力大小的实验；
电压表的使用．
【分析】结合图片和对液体压强实验、阿基米德原理实验和托里拆利实验以及电
流表电压表的使用规则的了解，可直接做出解答．
【解答】解：装置A 是压强计，可以用来探究液体内部压强的规律；
装置B可用称重法测出物体的浮力，同时借助量筒测出排水的体积，进而算出排
水的重力，因此可用来做验证阿基米德原理的实验；
装置C所示正在做的是托里拆利实验，实验时若玻璃管发生倾斜，则玻璃管内外
水银面的高度差将不变，只是水银柱的长度会变长．
测量时能直接接在电源两端的仪表是电压表，E 图是电压表．
故答案为：液体内部压强；阿基米德；托里拆利；E．
24．在“测定物质密度”的实验中，天平平衡时，砝码和游码在标尺上的位置如图
1 所示．用量筒量出石块的体积如图 2 所示，则石块的质量是 73.4 克，密度
是 3.67 克/厘米 3．对比“探究物质质量与体积的关系”和“测定物质的密度”两
个实验，实验所用器材及所需要测量的物理量均 相同 ，而实验目的 不同
（均选填“相同”或“不同”）．
【考点】固体的密度测量实验．
【分析】（1）被测物体的质量等于砝码的总质量与游码所对刻度之和；
（2）读取量筒中液体体积时，需要明确量筒的分度值，视线与液面最凹处相平；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
已知石块的质量和体积，利用密度公式计算其密度；
（3）根据密度的概念 ρ= ，质量与体积的比值就是密度，在测量实验中，实验
所用器材及所需要测量的物理量均相同；
在测量实验中，多次测量，是为了求平均值，减小误差；
在探究定量关系时，多次测量是为了得到定量的关系在探究定量关系时，多次测
量是为了得到定量的关系，实验目的不同．
【解答】解：
（1）由图知，石块的质量为 m=50g+20g+3.4g=73.4g；
（2）石块的体积为 V=40cm3﹣20cm3=20cm3；
石块的密度为ρ= = =3.67g/cm3．
（3）“探究物质质量与体积的关系”和“测定物质的密度”实验中，都需要测量质
量和体积，所以用到的器材是相同的；
在“探究物质质量与体积的关系”实验中多次测量的目的是为了对数据分析，得到
质量与体积的关系；
而在“测定物质的密度”实验中多次测量的目的是为了多次测量求平均值，减小误
差．
故答案为：73.4；3.67；相同；不同．
25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电
压是 1.5 伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电
压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流
表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表
的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正
确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当
他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，
发现电流表示数最大为 0.28 安．
①实验所用滑动变阻器的最大阻值为 10 欧；
②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（计算电阻教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
时，精确到0.1 欧）
电压 电流 电阻 电阻
（伏 （安 （欧 平均
） ） ） 值
（欧
）
1
2 0.24
3 0.28
【考点】伏安法测电阻的探究实验．
【分析】①调节滑动变阻器时，电流表示数变大，而电压表的示数变小，说明电
压表不是接在电阻的两端，而是电压表与滑动变阻器并联了．
②根据电压表、电流表的量程、分度值以及指针的位置，读出（a）、（b）、（c）
三表的示数；根据刚连接完后，滑动变阻器接入电路的阻值最大、电压表的测量
对象以及串联电路的特点确定电源电压和第一次、第三次定值电阻的电压；然后
根据欧姆定律的变形公式求出被测电阻的阻值，并求出平均值．
【解答】解：①在移动滑动变阻器滑片时发现：电流表示数变大，电压表示数变
小，说明电压表不是接在电阻的两端，而是电压表与滑动变阻器并联了，
根据图（a）可知，电流表的量程为 0～0.6A，分度值为 0.02A，示数为 0.2A，
根据图（b）可知，电压表的量程为 0～3V，分度值为 0.1V，示数为2V，
因为刚闭合电键时，电压表与滑动变阻器并联，并且滑动变阻器接入电路阻值最
大，
当电路连接正确后，闭合电键时，此时滑动变阻器接入电路阻值仍为最大，则滑
动变阻器两端电压仍为 2V，电流表的示数仍为 0.2A，
则滑动变阻器的最大阻值为 R= = =10Ω．
②重新正确连接电路，实验步骤正确，闭合电键时，电压表的示数如图（c）所
示，根据（c）图指针的位置可知，量程为 0～15V，分度值为0.5V，示数为 4V；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故电源电压：U=4V+2V=6V；
当电流表示数为0.2A 时，则待测电阻两端的电压为 U =6V﹣2V=4V，
1
待测电阻阻值R = = =20Ω；
1
当电流表示数为0.24A时，滑动变阻器两端的电压为 U =IR=0.24A×5Ω=1.2V，
滑
则待测电阻两端的电压为 U =6V﹣1.2V=4.8V，
2
待测电阻阻值R = = =20Ω；
2
当电流表示数为最大值 0.28A 时，定值电阻两端电压为电源电压，即 6V，
待测电阻的阻值：R = = ≈21.4Ω；
3
电阻平均值为R= = =20.5Ω；
如下表：
电压 电流 电阻 电阻的
（伏） （安） （欧） 平均值
（欧）
1 4.0 0.2 20.0 20.5
2 4.8 20.0
3 6.0 21.4
故答案为：（1）10；（2）如上表．
26．为了研究将物体浸没在水中时水对容器底部压强的增加量△p 与物体体积、
水
质量的关系，小李和小华两位同学将质量和体积不同的物体分别浸没在盛有水的
同一圆柱形容器中，并分别进行了实验．
（1）小李探究：△p 与放入物体质量m 的关系，于是选择质量不同、体积相同
水
的三个物体，先后浸没在盛有水的同一圆柱形容器中，并测得△p ．实验示意
水
图及相应数据见表一．
表一
实验序号 1 2 3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
实验示意图
m（千克） 3.0 2.5 2.0
△p （帕） 2500 2500 2500
水
分析比较表一中△p 和相关条件，可得：△p 与m 无关 （选填“有关”或“无
水 水
关”）．
（2）小华探究：△p 与放入的物体的体积V 的关系，于是选择质量相同、体积
水
不同的合金物块先后浸没在盛有水的同一圆柱形容器，并测得△p ．实验数据
水
记录在表二中．
表二 表三
实验序号 1 2 3 4 实验序号 5 6
m（千克） 3.5 3.5 3.5 3.5 m（千克） 3.5 3.5
V（米3） 3×10 6×10 9×10 12×10 V（米3） 15×10 18×10
﹣3 ﹣3 ﹣3 ﹣3 ﹣3 ﹣3
△p （帕） 3000 6000 9000 12000 △p （帕） 13500
水 水
13500
①分析比较表二中的第三行和第四行的数据及相关条件，可得出的初步结论是：
当物体浸没在盛有水的同一圆柱形容器中， △p 与V 成正比 ．
水
②小华继续实验，实验数据记录在表三中．发现测得的实验数据与表二中的结论
不符合，原因可能是 有水从容器中溢出 ．请填写实验序号6 中的相关数据：
△p 为 13500 帕．
水
③若容器的容积为 V ，底面积为 S，在该容器中倒入水的体积为 V ，将体积为
容 水
V 的合金物块浸没在水中，则水对容器底部压强增加量所能达到的最大值△p
物 水
= ．（涉及的物理量均用字母表示）
最大
【考点】探究液体压强的特点实验．
【分析】（1）根据控制变量法，由表中数据得出物体浸没在水中时水对容器底部教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
压强的增加量△p 与物体质量的关系；
水
（2）①分析表二中第三行和第四行的数据及相关条件，根据控制变量法得出结
论；
②随着物体浸没的体积的增加，水面不断升高，但容器高是有限的，由此分析数
据不符的原因，从而得到第 6 次实验的数据；
③当容器中水满后，水面不再升高，由此根据△V=V ﹣V 得到水面上升的最大
容 水
高度，从而得到压强增加的最大值．
【解答】解：
（1）分析比较表一中△p 和相关条件，可以看出三次放入容器中的物体质量不
液
同，但△p 的增加量均为 2500Pa 不变，因此可得：△p 与m 无关．
液 液
（2）①分析比较表二中第三行和第四行的数据，物体浸没的体积增大几倍，水
对容器底部压强的增加量就增大几倍．
可得出的初步结论是：当物体浸没在盛有水的同一圆柱形容器中，△p 与 V 成
水
正比；
②由表中数得到△p 与 V 成正比的结论，但物体浸没在水中的体积不断增大，
水
水面不断升高，由于容器的高度是一定的，表三第 5 次实验中出现，△p 与 V
水
不成正比，可能的原因是容器中水满了，有水从容器中溢出；所以第 6 次实验数
据中△p =13500pa；
水
③当容器中水满后，水面不再升高，所以△V =S△h =V ﹣V 得：
最大 最大 容 水
△h = ，
最大
则水对容器底部压强增加量所能达到的最大值△p =ρ g△h =ρ g
水最大 水 最大 水
= ．
故答案为：（1）无关；
（2）①△p 与V 成正比；②有水从容器中溢出；13500；③ ．
水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年1 月27日
