青浦区 2016~2017 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） 17.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无
效。

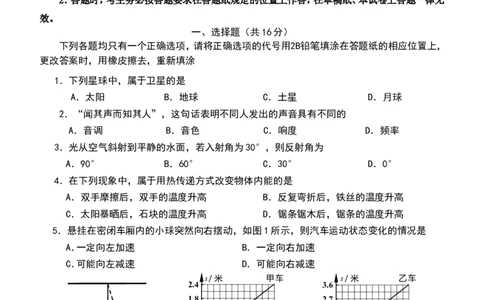

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂
1．下列星球中，属于卫星的是
A．太阳 B．地球 C．土星 D．月球
2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的
A．音调 B．音色 C．响度 D．频率
3．光从空气斜射到平静的水面，若入射角为30°，则反射角为
A．90° B．60° C．30° D．0°
4．在下列现象中，属于用热传递方式改变物体内能的是
A．双手摩擦后，双手的温度升高 B．反复弯折后，铁丝的温度升高
C．太阳暴晒后，石块的温度升高 D．锯条锯木后，锯条的温度升高
5．悬挂在密闭车厢内的小球突然向右摆动，如图1所示，则汽车运动状态变化的情况是
A．一定向左加速 B．一定向右加速
C．可能向左减速 D．可能向右减速
s/米 甲车 s/米 乙车
2.4 3.6
1.8 2.7
1.2 1.8
0.6 0.9
0 0
1 2 3 4 5 6 t/秒 1 2 3 4 5 6 t/秒
图1 （a） 图2 （b）
6．甲、乙两车同时从A、B两地沿同一直线向同一方向运动，它们的s-t图像分别如图2（a）和
（b）所示。经过6秒两车相遇。则A、B两地间的距离为
A．1.2米 B．2.4米 C．3.6米 D．6米
7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为
A．8厘米 B．10厘米 C．12厘米 D．16厘米
8．如图3所示，甲、乙两个实心均匀正方体分别放在水平地面上，它们对地面的压强相等。若
在两个正方体的上部，沿水平方向分别截去相同高度的部分，则它们对地面压力的变化量△F 、
甲
△F 的关系是
乙
A．△F 一定大于△F
甲 乙
甲
B．△F 可能等于△F 乙
甲 乙
C．△F 一定小于△F
甲 乙 图3
D．△F 可能小于△F
甲 乙

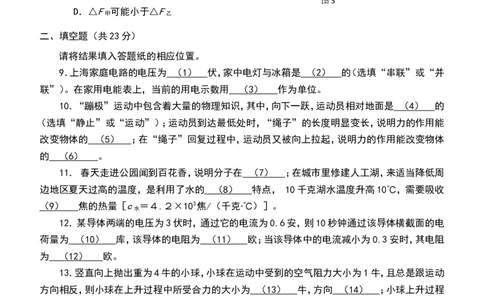

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．上海家庭电路的电压为 （ 1 ） 伏，家中电灯与冰箱是 （ 2 ） 的（选填“串联”或“并
联”）。在家用电能表上，当前的用电示数用 （ 3 ） 作为单位。
10．“蹦极”运动中包含着大量的物理知识，其中，向下一跃，运动员相对地面是 （ 4 ） 的
（选填“静止”或“运动”）；运动员到达最低处时，“绳子”的长度明显变长，说明力的作用能
改变物体的 （ 5 ） ；在“绳子”回复过程中，运动员又被向上拉起，说明力的作用能改变物体
的 （ 6 ） 。
11． 春天走进公园闻到百花香，说明分子在 （ 7 ） ；在城市里修建人工湖，来适当降低周
边地区夏天过高的温度，是利用了水的 （ 8 ） 特点， 10千克湖水温度升高10℃，需要吸收
（ 9 ） 焦的热量［c ＝４.２×103焦/（千克∙℃）］。
水
12．某导体两端的电压为3伏时，通过它的电流为0.6安，则10秒钟通过该导体横截面的电
荷量为 （ 1 0 ） 库，该导体的电阻为 （ 1 1 ） 欧；当该导体中的电流减小为0.3安时，其电阻
为 （ 1 2 ） 欧。
13．竖直向上抛出重为4牛的小球，小球在运动中受到的空气阻力大小为1牛，且总是跟运动
方向相反，则小球在上升过程中所受合力的大小为 （ 1 3 ） 牛，方向 （ 1 4 ） ；小球上升过程
中，其重力势能 （ 1 5 ） （选填“变大”、“变小”或“不变”）。
14．如图4所示电路，电源电压保持不变，当电键S闭合时， P
电流表的示数 （ 1 6 ） ，电压表的示数 （ 1 7 ） ，向右移动滑动变 R 2 S
A
阻器R 2 的滑片P时，电压表示数变化量与电流表示数变化量的比值将 R 1
（ 1 8 ） （ 均 选 填 “ 变 小 ” 、 “ 不 变 ” 或 “变大”）。
声速 V
图4
温度(℃) 气体种类
（米/秒） 空气 氢气 氦气 氮气 二氧化碳
15．下表记录了声波在五种气体中不同温度条件下的传播速度，请依据表中的相关数据回答下列
03311261891337269103371284908343273203431306924349279303491328939355283问题：

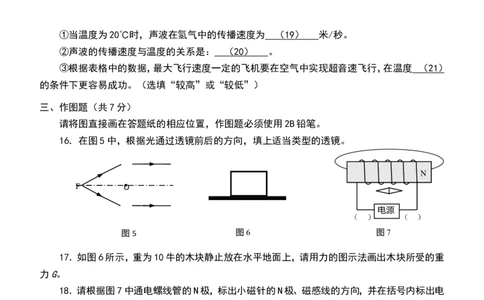

①当温度为20℃时，声波在氢气中的传播速度为 （ 1 9 ） 米/秒。
②声波的传播速度与温度的关系是： （ 2 0 ） 。
③根据表格中的数据，最大飞行速度一定的飞机要在空气中实现超音速飞行，在温度 （ 2 1 ）
的条件下更容易成功。（选填“较高”或“较低”）
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．在图5中，根据光通过透镜前后的方向，填上适当类型的透镜。
N
F O
电源
（ ） （ ）
图5 图6 图7
17．如图6所示，重为10牛的木块静止放在水平地面上，请用力的图示法画出木块所受的重
力G。
18．请根据图7中通电螺线管的N极，标出小磁针的N极、磁感线的方向，并在括号内标出电
源的正、负极。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．一物体浸没在水中，其排开水的体积为1×10-3米3，求该物体所受的浮力F 。
浮
20．工人用如图8所示的滑轮装置，把重为100N的物体在10秒内匀速向上提起了6米。不计绳子和滑轮之间的摩擦，求：①绳子自由端的拉力F所做的功W。②拉力F的功率。
F
图8

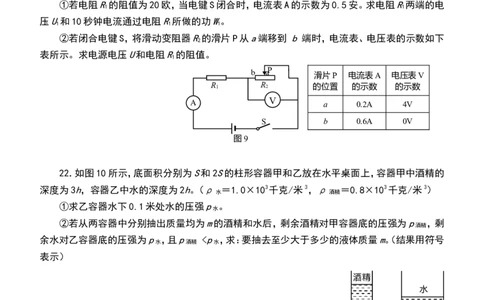

21．如图9所示的电路中，电源电压保持不变。
①若电阻R的阻值为20欧，当电键S闭合时，电流表A的示数为0.5安。求电阻R两端的电
1 1
压U和10秒钟电流通过电阻R所做的功W。
1 1 1
②若闭合电键S，将滑动变阻器R的滑片P从a端移到 b 端时，电流表、电压表的示数如下
2
表所示。求电源电压U和电阻R的阻值。
1
b aP
滑片P 电流表A 电压表V
R 1 R 2 的位置 的示数 的示数
A V a 0.2A 4V
S b 0.6A 0V
图9
22．如图10所示，底面积分别为S和2S的柱形容器甲和乙放在水平桌面上，容器甲中酒精的
深度为3h，容器乙中水的深度为2h。（ρ ＝1.0×103千克/米3，ρ ＝0.8×103千克/米3）
水 酒精
①求乙容器水下0.1米处水的压强p 。
水
②若从两容器中分别抽出质量均为m的酒精和水后，剩余酒精对甲容器底的压强为p ，剩
酒精
余水对乙容器底的压强为p ，且p <p ，求：要抽去至少大于多少的液体质量m。（结果用符号
水 酒精 水
表示）
酒精
水
甲 图10 乙
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．在“探究二力平衡的条件”实验中，如图11所示，实验前，弹簧测力计需要在 （ 1 ） 方
向上调零（选填“竖直”或“水平”），实验时，当甲物体处于 （ 2 ） 状态时（选填“静止”或
“向右加速运动”），记录物体受到的力。图12所对应的电表在实验时应与被测电路 （ 3 ）
（选填“串联”或“并联”），电表的示数为 （ 4 ） 。
甲
图11 图12
24．为了“探究物质质量与体积的关系”，应需要选取 （ 5 ） 不同的同种材料的物体进行多
次实验，初步归纳得出结论后，必须要用 （ 6 ） （选填“相同”、“不同”）种类的物质重复上
述实验，使获得的规律更加可靠；在“探究平面镜成像的特点”实验中，为确定像的位置，实验时
采用 （ 7 ） 作为平面镜，并将其 （ 8 ） 放置在水平桌面上。
25.小明同学在做“测定小灯泡的电功率”的实验时，他正确连接了电路，其中电源电压为
4.5伏且保持不变，小灯泡额定电压为3.8V，滑动变阻器上标有“25Ω lA”的字样。实验时，小
明操作步骤正确，但闭合电键后发现小灯泡不亮。小明猜想可能是：A、小灯泡断路了；B、小灯泡短
路了；C、滑动变阻器断路了。
①小明想借助电路中的电流表和电压表验证自己的猜想，请你帮助小明完成下表的填写。
（ 9 ）
猜 想 电流表示数（A） 电压表示数（V）
如果A成立
如果B成立
如果C成立
图12
②经过验证后，小明排除故障继续实验。他发现利用电压表0~15V量程无法实现精确测量，于是
重新设计并连接电路进行实验，当他调节滑片P的位置，使电压表示数达到 （ 1 0 ） 伏时，说明
小灯泡正常发光，此时电流表示数如图l2（b）所示，则小灯泡的额定功率为 （ 1 1 ） 瓦。26．某小组同学在学习了支点、动力和阻力的概念后，想研究“用杠杆上同一点C提起重物，
能够提起重物重力的大小与哪些因素有关”，他们用如图13所示的装置进行实验，用钩码代替重
物悬挂在杠杆的C点（每只钩码重0.5牛），用测力计对杠杆施加向上的动力F，每次都将杠杆拉
到水平位置保持静止，然后将图13（a）、（b）和（c）的实验数据分别记录在表一、表二和表三中。
θ
C O
C O C O
A
A B D A
（a） 图13 （b） （c）
表一（动力F=1牛） 表二（d=40厘米） 表三（动力F=1牛）
实 实
支点到作用 拉力方向与 支点到拉力
实验 钩码重 验 拉力F 钩码重 验 钩码重
点的距离d 竖直方向夹 作用线的距
序号 （牛） 序 （牛） （牛） 序 （牛）
（厘米） 角θ（度） 离l（厘米）
号 号
1 40 2.0 4 0.5 1.0 7 左偏60 1.0 20
2 30 1.5 5 1.0 2.0 8 左偏40 1.5 30
3 20 1.0 6 1.5 3.0 9 竖直向上 2.0 40
10 右偏40 1.5 30
11 右偏60 1.0 20
①分析比较表一的实验数据及相关条件可知：该小组同学想利用图13（a）的实验装置研究杠
杆上同一点C提起物体的重力大小与 （ 1 2 ） 的关系。
②分析比较表二的实验数据及相关条件可得到的初步结论是：当力F的方向和d的大小不变
时， （ 1 3 ） 。
③分析比较表三中第二列和第三列的实验数据及相关条件发现：当力F和d的大小不变时，
杠杆上同一点C提起物体的重力大小与力F的方向和竖直方向的夹角大小 （ 1 4 ） 关（选填
“有”或 “无”）。
④同学们在老师的指导下，重复了图13（c）的实验，测量了支点到动力F作用线的垂直距离
l，并将测量结果填写在表三中的最后一列，然后思考了表一中支点到动力F作用线的垂直距离
l，最后他们分析表一、表三的实验数据及相关条件，归纳得出的结论是： （ 1 5 ） 。
2016 学年第二学期初三物理教学质量检测试卷答案及评分标准
题 号 答案及评分标准
一、16分 1．D。 2．B。 3．C。 4．C。 5．D。
（每题2分） 6．A。 7．B 。 8．A。
9．220；并联；千瓦时。 10．运动；形状；运动状态。
11．不停地做无规则运动；比热容较大；４.２×105焦。12．6；5；5。
二、23分 13．5；竖直向下；变大。 14．变大；变小；不变。
15．1306；在同种气体中，声波的传播速度随气体温度升高变快；
较低。
（14题第三格、15题第二格每格2分，其余每格1分）
16．2分。
三、7分
17．力的大小、方向各1分。
18．小磁针的N极、磁感线方向，电源的正、负极各1分。
F ＝ρ gV 1分
浮 水 排
＝1.0×103千克/米3×9.8牛/千克×1×10-3米3 2
19
分
（4分）
＝9.8牛 1分
① F＝G＝100牛
W＝Fs＝100牛×6米＝600焦 3分
20 ②
3
（6分）
四、
分
26分
① U＝IR＝0.5安×20欧＝10伏 2分
1 1 1
W＝U It＝10伏×0.5安×10秒＝50焦 2分
1 1 1
② 当滑片P在a点时，
21
U＝I (R＋R）＝0.2安×(R＋R）＝0.2安×R＋4伏
1 2 1 2 1
（8分）
当滑片P在b点时，U＝U＝IR＝0.6安×R 1分
1 1 1 1
∵ 电源电压不变，
∴ 0.2安×R＋4伏＝0.6安×R 1分
1 1
R＝10欧
1U＝6伏 2分
① h ＝2h＝0.2米 1分
水
p ＝ρ gh
水 水 水
＝1.0×103千克/米 3×9.8 牛/千克×0.2 米＝1960 帕
2分
② 从两容器中分别抽出质量均为m的酒精和水后，
△V = 1分
22
（8分）
△H = △H = 1分
酒精 水
p < p ，根据p＝ρgh
酒精 水
ρ g（3h- ）< ρ g（3h- ） 2分
酒精 水
m > 2hS（3ρ -2ρ ） 1分
酒精 水
至少抽去液体的质量为2hS（3ρ -2ρ ）
酒精 水
24. 水平； 静止； 并联； 4.5。
23~24
25. 体积； 不同；
（8分）
玻璃板； 垂直。
①
猜 想 电流表示数（A） 电压表示数（V）
如果A成立 0 4.5
25 如果B成立 0.18 0
（5分）
如果C成立 0 0
五、
18分 ② 0.7；1.14。
① 支点到作用点的距离d；
杠杆上同一点C提起物体的重力大小与力F成正比；
②
26
③ 有；
（5分）
④ 当动力F的大小不变时，杠杆上同一点C提起物体的重力大小随支
点到动力F作用线的垂直距离l的增大而增大。
（说明：①~③每格1分，第④题2分）2017 年上海市青浦区中考物理二模试卷
参考答案与试题解析
一、选择题（共16分）
1．下列星球中，属于卫星的是（ ）
A．太阳B．地球 C．土星D．月球
【考点】34：人类探究太阳系及宇宙的历程．
【分析】能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；绕着恒星转动
的是行星；绕着行星运转的是卫星．
【解答】解：太阳能够发热发光，是离我们最近的恒星；地球、土星是围绕太阳转动的
行星；而月球是地球的一颗卫星．
故选D．
2．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的（ ）
A．音调B．音色 C．响度D．频率
【考点】9H：音色．
【分析】音色反映了声音的品质与特色．不同物体发出的声音，其音色是不同的，因此
我们才能分辨出不同人的讲话、不同乐器的演奏等．
【解答】解：因每个人的音色都不同，所以我们才可“闻其声而知其人”，这句话表明
不同人发出的声音具有不同的音色，
故选B．
3．光从空气斜射到平静的水面，若入射角为30°，则反射角为（ ）
A．90° B．60° C．30° D．0°
【考点】A7：光的反射定律．【分析】光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射
光线分居法线两侧，反射角等于入射角，据此进行解答．
【解答】解：因为入射角为30°，根据光的反射定律：反射角等于入射角可知，反射角也
为30°．
故选C．
4．在下列现象中，属于用热传递方式改变物体内能的是（ ）
A．双手摩擦后，双手的温度升高
B．反复弯折后，铁丝的温度升高
C．太阳暴晒后，石块的温度升高
D．锯条锯木后，锯条的温度升高
【考点】GA：热传递改变物体内能．
【分析】改变物体内能的方式：做功和热传递．做功改变物体内能的实质是内能和其他
形式能的相互转化；热传递改变物体内能的实质是内能的转移．
【解答】解：A、两手互相摩擦时，克服摩擦做功，机械能转化为内能，属于做功改变物
体内能；不符合题意；
B、反复弯折后，铁丝的温度升高，是克服摩擦做功，机械能转化为内能，属于做功改
变物体内能；不符合题意；
C、太阳暴晒后，石块的温度升高，是内能的转移，属于通过热传递的方式改变物体的
内能；符合题意；
D、锯条锯木后，锯条的温度升高，机械能转化为内能，是通过做功的方式增加了物体
的内能，不符合题意．
故选C．
5．悬挂在密闭车厢内的小球突然向右摆动，如图所示，则汽车运动状态变化的情况是
（ ）A．一定向左加速 B．一定向右加速 C．可能向左减速 D．可能向右减速
【考点】6L：惯性．
【分析】汽车匀速运动时绳子在竖直方向上；汽车做变速运动时，绳子倾斜；加速小球
向后摆，减速小球向前摆．
【解答】解：
A、如果汽车向左做加速运动，由于惯性，小球要保持原来的运动状态，所以小球就向
右偏，但不只这一种可能，不合题意；
B、如果汽车向右做加速运动，由于惯性，小球要保持原来的运动状态，所以小球会向
左偏，不合题意；
C、如果汽车向左做减速运动，由于惯性，小球要保持原来的运动状态，所以小球会向
左偏．不合题意；
D、如果汽车向右做减速运动，由于惯性，小球要保持原来的运动状态，所以小球会向
右偏，符合题意．
综上所述，有两种可能性，即汽车可能向左加速或向右减速．故只有选项D说法符合
题意．
故选D．
6．甲、乙两车同时从A、B两地沿同一直线向东运动，它们的s﹣t图象分别如图（a）和
（b）所示．若经过 6 秒钟两车相遇，则 A、B 两地间的距离为（ ）
A．1.2米 B．2.4米 C．3.6米 D．6米【考点】68：速度与物体运动．
【分析】知道甲乙的路程和时间，求出速度；由甲乙两车的速度计算出分别通过的路程，
求出A、B两地的距离．
【解答】解：
甲车的速度：v = = =0.4m/s，
甲
乙车的速度：v = = =0.6m/s；
乙
由于甲、乙两车分别从A、B两地同时同向运动，经过6s甲、乙相遇，
根据v= 可得，甲通过的路程：
s ′=v t=0.4m/s×6s=2.4m；
甲 甲
乙通过的路程：s ′=v t=0.6m/s×6s=3.6m；
乙 乙
两地距离：s=s ﹣s =3.6m﹣2.4m=1.2m．
甲 乙
故选A．
7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和
24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（ ）
A．8厘米 B．10厘米 C．12厘米 D．16厘米
【考点】B8：凸透镜成像的应用．
【分析】（1）根据凸透镜成倒立的、缩小的实像时，U＞2f，f＜v＜2f解不等式即可得出
结果．
（2）凸透镜成倒立的、放大的实像时，2f＞U＞f，v＞2f解不等式得出结果．
【解答】解：光屏离凸透镜16cm时，在光屏得到一个倒立的、缩小的实像，U＞2f，
f＜v＜2f，即f＜16＜2f，解得8cm＜f＜16cm．
光屏离凸透镜24cm时，在光屏得到一个倒立的、放大的实像，2f＞U＞f，v＞2f
所以，24＞2f，即12cm＞f
综上分析：8cm＜f＜12cm，故B符合题意．
故选B．
8．如图所示，甲、乙两个实心均匀正方体分别放在水平地面上，它们对地面的压强相
等．若在两个正方体的上部，沿水平方向分别截去相同高度的部分，则它们对地面压
力的变化量△F 、△F 的关系是（ ）
甲 乙
A．△F 一定大于△F B．△F 可能等于△F
甲 乙 甲 乙
C．△F 一定小于△F D．△F 可能小于△F
甲 乙 甲 乙
【考点】83：压强大小比较．
【分析】因水平面上物体的压力和自身的重力相等，正方体对水平地面的压强为p= =
= = = =ρgh，由甲乙对水平地面的压强相等可知两者密度和边长的关系
根据△F=△G=△mg=ρ△Vg=ρShg=ρL2hg得出沿水平方向分别截去相同高度 h的部分
后对地面压力的变化量，然后结合甲乙的边长关系得出两者压力变化量的关系，进一
步得出答案．
【解答】解：因水平面上物体的压力和自身的重力相等，
所以，正方体对水平地面的压强：
p= = = = = =ρgL，
因甲、乙两个均匀实心正方体对水平地面的压强相等，即p =p ，
甲 乙
所以，ρ gL =ρ gL ，
甲 甲 乙 乙
沿水平方向分别截去相同高度h的部分后，对地面压力的变化量：
△F=△G=△mg=ρ△Vg=ρShg=ρL2hg，则甲乙对地面压力的变化量：
△F =ρ L 2hg=ρ L hg×L ，△F =ρ L hg×L ，
甲 甲 甲 甲 甲 甲 乙 乙 乙 乙
因L ＞L ，且ρ gL =ρ gL ，
甲 乙 甲 甲 乙 乙
所以，△F ＞△F ．
甲 乙
故选A．
二、填空题（共23分）请将结果填入答题纸的相应位置．
9．上海家庭电路的电压为 22 0 伏，家中电灯与冰箱是 并联 的（选填“串联”
或“并联”）．在家用电能表上，当前的用电示数用 千瓦时 作为单位．
【考点】IQ：家庭电路工作电压、零线火线的辨别方法；IO：家庭电路的连接．
【分析】（1）家庭电路电压是220V，家用电器的额定电压也是220V，各家用电器只有
并联在电路中，各家用电器才能正常工作，并且互不影响．
（2）电能的常用单位是千瓦时，俗称度．
【解答】解：我国家庭电路的电压为220V；家中电灯与冰箱工作时互不影响，因此是并
联的．
家庭电路中每月耗电量用电能表测量，电能的单位是千瓦时，俗称度．
故答案为：220；并联；千瓦时．
10．“蹦极”运动中包含着大量的物理知识，其中，向下一跃，运动员相对地面是 运
动 的（选填“静止”或“运动”）；运动员到达最低处时，“绳子”的长度明显变长
说明力的作用能改变物体的 形状 ；在“绳子”回复过程中，运动员又被向上拉起
说明力的作用能改变物体的 运动状态 ．
【考点】53：运动和静止的相对性；52：参照物及其选择；6F：力的作用效果．
【分析】若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若
是位置没有变化就说物体是静止的；
力的作用效果：使物体发生形变，改变物体的运动状态．
【解答】解：
运动员“向下一跃”的过程中，相对于地面的位置不断变化，所以是运动的；
在运动员拉力的作用下，绳子被拉长形状发生改变，这说明力的作用能改变物体的形状．
在“绳子”回复过程中，运动员在绳子拉力的作用下被拉起，运动状态发生了改变，
这说明力的作用能改变物体的运动状态．
故答案为：运动；形状；运动状态．
11．春天走进公园闻到百花香，说明分子在 不停地做无规则运动 ；在城市里修建
人工湖，来适当降低周边地区夏天过高的温度，是利用了水的 比热容大 特点，10
千克湖水温度升高 10℃，需要吸收 4. 2 × 1 0 5 焦的热量[c =4.2×103焦/（千克
水
∙ ℃）]．
【考点】GE：水的比热容的特点及应用；GG：热量的计算；GW：扩散现象．
【分析】（1）扩散现象表明组成物质的分子在不停地做无规则运动；
（2）修建人工湖和内河，使该地区含水量增多，因为水的比热容较大，相同质量的水
和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析；
（3）知道水的质量、水的比热容、水的温度变骅，利用吸热公式Q =cm△t求水吸收的
吸
热量．
【解答】解：（1）春天走进公园闻到百花香，属于扩散现象，说明了分子在不停地做无
规则运动；
（2）修建人工湖可增加城市水的储蓄量，因为水的比热容较大，白天，相同质量的水
和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度
降低的少，使得昼夜的温差小，能有效调节周围环境的气温．
（3）水吸收的热量：
Q =cm△t=4.2×103J/（kg•℃）×10kg×10℃=4.2×105J．
吸
故答案为：不停地做无规则运动；比热容大；4.2×105．
12．某导体两端的电压为3伏时，通过它的电流为0.6安，则10秒钟通过该导体横截
面的电荷量为 6 库，该导体的电阻为 5 欧；当该导体中的电流减小为0.3安时
其电阻为 5 欧．
【考点】IH：欧姆定律的应用；H4：电量及其计算．【分析】（1）知道导体两端的电压和通过的电流，根据Q=It求出10秒钟通过该导体横
截面的电荷量，根据欧姆定律求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两
端的电压和通过的电流无关．
【解答】解：由I= 可得，10秒钟通过该导体横截面的电荷量：
Q=It=0.6A×10s=6C；
由I= 可得，导体的电阻：
R= = =5Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当该导体中的电流减小为0.3安时，导体的电阻仍为5Ω不变．
故答案为：6；5；5．
13．竖直向上抛出重为4牛的小球，若小球在运动中受到的空气阻力大小始终为1牛
且总是跟运动方向相反，则小球在上升过程中所受合力的大小为 5 牛，方向 竖
直向下 ；小球上升过程中，其重力势能 变大 （均选填“变大”、“变小”或“不
变”）．
【考点】6W：力的合成与应用；FM：势能大小的比较．
【分析】根据力的合成计算合力的大小，即同一直线上同方向二力的合力等于二力之
和；同一直线反方向二力的合力等于二力之差；物体由于被举高而具有的能叫做重力
势能，重力势能与物体的质量和高度有关．
【解答】解：因为小球向上运动时，受到竖直向下的重力和竖直向下的阻力，
所以合力等于重力加阻力，即F =4N+1N=5N，合力的方向竖直向下；
合
上升过程中，小球的高度增加，因此重力势能变大．
故答案为：5；竖直向下；变大．14．如图所示电路，电源电压保持不变，当电键S闭合时，电流表的示数 变大 ，电
压表的示数 变小 ，向右移动滑动变阻器R 的滑片P时，电压表示数变化量与电流
2
表示数变化量的比值将 不变 （均选填“变小”、“不变”或“变大”）．
【考点】IZ：电路的动态分析．
【分析】分析电路图，R 和R 串联，电压表测量R 两端的电压，电流表测串联电路的电
1 2 2
流．根据变阻器滑片的移动对电路中电阻、电流的影响，结合欧姆定律可做出判断．
【解答】解：（1）如图，当电键S闭合前，电路中只有R 和电压表串联在电源的两端，因
1
此，电压表测电源电压，电压表示数最大，电流表无示数．
当电键S闭合时，R 和R 串联，电压表测量R 两端的电压，电流表测串联电路的电流．
1 2 2
所以，电键S闭合后，电流表的示数由零变为有示数，即电流表示数变大了；电压表原
来串联在电路中，测的是电源电压，现在测的是R 两端的电压，所以电压表的示数变
2
小了．
（2）向右移动滑动变阻器R 的滑片P时，根据串联分压的规律可知，电压表示数的增
2
加量等于定值电阻R 两端电压的减小量；同时，串联电路的电流处处相同，因此，电
1
流表示数的变化量就是定值电阻R 中电流的变化量；
1
由公式R = 可知，二者的变化量的比值等于定值电阻的阻值，故其比值将不变
定
故答案为：变大；变小；不变．
15．如表记录了声波在五种气体中不同温度条件下的传播速度，请依据表中的相关数
据回答下列问题：空气 氢气 氦气 氮气 二氧化碳
0 331 1261 891 337 269
10 337 1284 908 343 273
20 343 1306 924 349 279
30 349 1328 939 355 283
①当温度为20℃时，声波在氢气中的传播速度为 1306 米/秒．
②声波的传播速度与温度的关系是： 在同种气体中，声波的传播速度随气体温度升
高变快 ．
③根据表格中的数据，最大飞行速度一定的飞机要在空气中实现超音速飞行，在温度
较低 的条件下更容易成功．（选填“较高”或“较低”）
【考点】95：声速的大小跟介质温度的关系．
【分析】分析表中数据，对比声音在不同介质中的速度以及在同种介质不同温度时的
速度，可以得出结论．
【解答】解：①由表中的数据知：当温度为 20℃时，声波在氢气中的传播速度为
1306m/s；
②对比表中声音在不同温度的气体中传播速度，可以得出：声音的传播速度与温度有
关．
③在同种气体中，声波的传播速度随气体温度降低而减慢，故飞机要在空气中实现超
音速飞行，在温度较低的条件下更容易成功．
故答案是：①1306；②在同种气体中，声波的传播速度随气体温度升高变快；③较低．
三、作图题（共7分）
16．在图中，根据光通过透镜前后的方向，填上适当类型的透镜．
【考点】B6：透镜的光路图．【分析】需要掌握凸透镜与凹透镜对光线的作用，知道凸透镜有会聚光线的作用，凹透
镜有发散光线的作用．根据入射光和折射光的方向，判断光线被会聚了还是发散了．
若光线被会聚则填凸透镜，若光线被发散则填凹透镜．
【解答】解：过主光轴上焦点的光线经透镜折射后与主光轴平行射出，可以判断出该透
镜是凸透镜，如图所示：
17．重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G．
【考点】7B：重力示意图．
【分析】根据力的图示的定义，将小球所受重力的大小、方向和作用点表示出来即可．
【解答】解：物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为
5N，故画重力的图示如图：
18．请根据图中通电螺线管的N极，标出小磁针的N极、磁感线的方向，并在括号内
标出电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．
【分析】①根据图中通电螺线管的N、S极，可判断磁感线的方向．
②根据磁极间的相互作用再判断小磁针的磁极．
③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
【解答】解：
据图可知，该通电螺线管的右端是N极，左端是S极，故在磁体外部，磁感线总是从磁
体的N极发出，所以磁感线的方向是从右向左．
根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极．
根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的
方向为电流的方向，即电流是从螺线管的右端流入的．所以电源的右端为负极，左端
为正极．
故答案为：
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置．
19．一物体浸没在水中，其排开水的体积为1×10﹣3米3，求该物体所受的浮力F ．
浮
【考点】8O：阿基米德原理．
【分析】知道木块排开水的体积，利用阿基米德原理求木块受到的浮力．
【解答】解：物体所受的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×1×10﹣3m3=9.8N．
浮 液 排
答：木块受到的浮力F 为9.8N．
浮
20．工人用如图所示的滑轮装置，把重为100N的物体在10秒内匀速向上提起了6米
不计绳子和滑轮之间的摩擦，求：
①绳子自由端的拉力F所做的功W．②拉力F的功率．
【考点】EC：功的计算；FF：功率的计算．
【分析】由图示可知，滑轮为定滑轮，根据定滑轮特点求出拉力的大小，由功的计算公
式求出拉力的功，然后由功率公式求出拉力的功率．
【解答】解：①使用定滑轮不能改变力的大小，
不计摩擦，拉力等于物体重力，则物体拉力：F=G=100N；
拉力做功：W=Fs=100N×6m=600J；
②拉力的功率：P= = =60W．
答：①此过程中拉力F做的功600J；
②拉力的功率60W．
21．如图所示的电路中，电源电压保持不变．
①若电阻R 的阻值为20欧，当电键S闭合时，电流表A的示数为0.5安．求电阻R 的
1 1
两端电压U 和10秒钟电流通过电阻R 所做的功W ．
1 1 1
②若闭合电键S后，将滑动变阻器R 的滑片P从a端移到 b 端时，电流表、电压表的
2
示数如表所示．求：电源电压U和电阻R 的阻值．
1
滑片P 电流表A 电压表V
的位置 的示数 的示数
a 0.2A 4V
b 0.6A 0V【考点】IH：欧姆定律的应用．
【分析】由电路图可知，R 、R 串联，电流表A测电流，电压表V测R 两端的电压．
1 2 2
①根据欧姆定律求出电阻R 的两端电压U ，根据W=UIt求出电阻R 所做的功W ．
1 1 1 1
②若闭合电键，滑动变阻器R 的滑片P在a端时，R 和R 的最大阻值串联在电路中，
2 1 2
电压表测R 两端的电压，利用根据串联电路的电流特点和欧姆定律求出电源电压；将
2
滑动变阻器的滑片P移到b端时，再根据欧姆定律求出R 两端的电压，即为电源电压，
1
由于电源电压不变，联立方程即可求出．
【解答】解：由电路图可知，R 、R 串联，电流表A测电流，电压表V测R 两端的电压．
1 2 2
（1）由I= 得：U =I R =0.5A×20Ω=10V；
1 1 1
电阻R 所做的功W =U I t=10V×0.5A×10s=50J；
1 1 11
（2）当滑片P在a点时，根据串联电路的电流特点和欧姆定律得：
电源电压U=IR +U ，
1 2
即：U=0.2A×R +4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
1
当滑片P在b点时，由I= 得：
U=U =I R ，
1 1 1
即U=0.6A×R ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
1
解①②得：R =10Ω，U=6V．
1
答：①电阻R 的两端电压U 为10V；10秒钟电流通过电阻R 所做的功W =50J；
1 1 1 1
②电源电压U=6V，电阻R 的阻值为10Ω．
1
22．如图所示，底面积分别为S和2S的柱形容器甲和乙放在水平桌面上，容器甲中酒精的深度为3h，容器乙中水的深度为2h．（ρ =1.0×103千克/米3，ρ =0.8×103千
水 酒精
克/米3）
①求乙容器水下0.1米处水的压强p ．
水
②若从两容器中分别抽出质量均为m的酒精和水后，剩余酒精对甲容器底的压强为
p ，剩余水对乙容器底的压强为p ，且p ＜p ，求：要抽去至少大于多少的液体
酒精 水 酒精 水
质量m．（结果用符号表示）
【考点】86：压强的大小及其计算；89：液体的压强的计算．
【分析】（1）知道水的密度和深度，利用液体压强公式p=ρgh可求该处水的压强；
（2）根据密度公式求出抽出两种液体的体积，因为容器为柱形容器，知道两容器的底
面积，求出抽出液体后液面降低的高度；当p ＜p 时，由公式p=ρgh列出一个压强
酒精 水
的不等式，可求出抽出液体的最小质量．
【解答】解：
①乙容器水下0.1米处水的压强：
p =ρ gh =1.0×103kg/m3×9.8N/kg×0.1m=980Pa；
水 水 水
②从两容器中分别抽出质量均为m的酒精和水，
则抽出酒精和水的体积分别为：
V = ，V = ，
抽酒精 抽水
酒精和水降低的高度分别为：
h = = = ，h = = = ；
酒精 水
从两容器中分别抽出质量均为m的酒精和水后，p ＜p ，
酒精 水
所以，根据p=ρgh可得：ρ g（3h﹣ ）＜ρ g（2h﹣ ），
酒精 水
化简解得：m＞2Sh（3ρ ﹣2ρ ），
酒精 水
即抽去液体的质量应大于2Sh（3ρ ﹣2ρ ）．
酒精 水
答：①乙容器水下0.1米处水的压强p 为980Pa．
水
②至少抽去液体的质量应大于2Sh（3ρ ﹣2ρ ）．
酒精 水
五、实验题（共18分）
23．在“探究二力平衡的条件”实验中，如图1所示，实验前，弹簧测力计需要在 水
平 方向上调零（选填“竖直”或“水平”），实验时，当甲物体处于 静止 状态时
（选填“静止”或“向右加速运动”），记录物体受到的力．图2所对应的电表在实验
时应与被测电路 并联 （选填“串联”或“并联”），电表的示数为 4.5V ．
【考点】6T：二力平衡条件的应用．
【分析】（1）用弹簧测力计沿水平方向拉木块静止或匀速直线运动；先判断物体的运
动状态，再根据运动状态判断力的大小，物体如果在两个力的作用下静止或匀速直线
运动，那么这两个力平衡，大小相等、方向相反、作用在同一直线上．
（2）电流表要串联使用，电压表要并联使用，电表读数规则：1．看清量程，2．看清分度
值，3．看清表针停留位置（一定从正面观察）．
【解答】解：（1）因为实验中要用弹簧测力计沿水平方向拉木块做匀速直线运动，所以
实验前应把弹簧测力计在水平方向上调零；
此实验是探究当小车只受两个力作用而处于静止状态时，这两个力大小和方向的关
系；
（2）通过图2中的“V”字可知是电压表，应并联在被测电路中并联，量程用的0﹣﹣
15V，分度值是0.5V，故电表示数是4.5V．故答案为：水平； 静止； 并联；4.5V．
24．为了“探究物质质量与体积的关系”，应需要选取 体积 不同的同种材料的物
体进行多次实验，初步归纳得出结论后，必须要用 不同 （选填“相同”、“不
同”）种类的物质重复上述实验，使获得的规律更加可靠；在“探究平面镜成像的特
点”实验中，为确定像的位置，实验时采用 玻璃板 作为平面镜，并将其 垂直
放置在水平桌面上．
【考点】2K：探究密度特性的实验；AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】在探究物质的质量与体积的关系的实验中，采用的是控制变量法；为了探究规
律应多测量几组实验数据；玻璃板不但反射光成像，还能透光看到玻璃板后面的蜡烛
便于确定像的位置；玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面
蜡烛成的像完全重合．
【解答】解：为了“探究物质质量与体积的关系”是，应控制材料相同，改变体积，故
应应需要选取体积不同的同种材料的物体进行多次实验，实验中应用不同种类的物
质重复上述实验，这样能得到普遍的规律，是规律更加可靠；
使用平面镜时，只能成像，而不能透光，不容易确定像的位置，用玻璃时，既能成像，
又能透光，便于确定出像的位置，而且能比较像与物的大小关系；实验时玻璃板要竖
直放置，如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．
故答案为：体积；不同；玻璃板； 垂直．
25．小明同学在做“测定小灯泡的电功率”的实验时，他正确连接了电路，其中电源
电压为4.5伏且保持不变，小灯泡额定电压为3.8V，滑动变阻器上标有“25Ω lA”的字
样．实验时，小明操作步骤正确，但闭合电键后发现小灯泡不亮．小明猜想可能是：A、
小灯泡断路了；B、小灯泡短路了；C、滑动变阻器断路了．
①小明想借助电路中的电流表和电压表验证自己的猜想，请你帮助小明完成如表的
填写．
猜 想 电流表示数 电压表示数
（A） （V）
如果A成立如果B成立
如果C成立
②经过验证后，小明排除故障继续实验．他发现利用电压表0～15V量程无法实现精
确测量，于是重新设计并连接电路进行实验，当他调节滑片P的位置，使电压表示数
达到 2. 2 伏时，说明小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定
功率为 1.14 瓦．
【考点】JF：电功率的测量．
【分析】（1）灯泡不亮可能是灯泡断路或灯泡以外的地方断路或灯泡短路或电路电流
太小；
灯泡断路时，电路断路，电路中没有电流，电流表无示数，电压表串联在电路中，电压
表测量电源电压；
灯泡短路时，电路总电阻减小，电路电流增大，电流表示数增大，电压表测量导线电压
示数为0；
滑动变阻器断路，整个电路都处于断开状态，灯泡不亮，电压表和电流表都没有示数．
（2）利用电压表0～15V量程无法实现精确测量，小明想测出小灯泡的额定功率，将电
压表并联在滑动变阻器两端即可．
根据串联分压的规律，根据灯泡的额定电压是3.8V，那么此时滑动变阻器两端的电压
为：总电压﹣灯泡两端电压．
根据图中所示，电流表所选量程为：0～0.6A，其分度值为：0.02A，由指针所中位置即
可读数，然后利用P=UI即可求出小灯泡的额定功率．
【解答】解：（1）如果A成立，即灯丝断了，电路断路，电流表无示数，电压表串联在电
路中，电压表测量电源电压，电压表示数等于电源电压为4.5V；
如果B成立，即灯丝短路了，电路中有电流，I= = =0.18A，电压表也被短路，故示数为0；
如果C成立，即滑动变阻器断路，电路开路，电路无电流，电流表示数为0，灯泡中无
电流，灯泡两端无电压，电压表示数为0；见下表：
猜 想 电流表示数（A） 电压表示数（V）
如果A成立 0 4.5
如果B成立 0.18 0
如果C成立 0 0
（2）电压表0～15V量程无法实现精确测量，将电压表并联在滑动变阻器两端仍然可
以测出小灯泡的额定功率，如下图所示：
根据串联分压的规律，根据灯泡的额定电压U =3.8V，电源电压是U=6V．
1
则：U =U﹣U =6V﹣3.8V=2.2V，
2 1
根据图中所示，电流表所选量程为：0～0.6A，其分度值为：0.02A，由指针所中位置可
知I =0.3A，
1
P=U I =3.8V×0.3A=1.14W．
11
故答案为：（1）见上图；（2）2.2；1.14．
26．某小组同学在学习了支点、动力和阻力的概念后，想研究“用杠杆上同一点C提
起重物，能够提起重物重力的大小与哪些因素有关”，他们用如图所示的装置进行实
验，用钩码代替重物悬挂在杠杆的C点（每只钩码重0.5牛），用测力计对杠杆施加向
上的动力F，每次都将杠杆拉到水平位置保持静止，然后将图（a）、（b）和（c）的实验数
据分别记录在表一、表二和表三中．表一（动力F=1牛）
实验 支点到力F作用点 钩码重
序号 的距离d（厘米） （牛）
1 40 2.0
2 30 1.5
3 10 0.5
表二（d=40厘米）
实验 动力F 钩码重
序号 （牛） （牛）
4 0.5 1.0
5 1.0 2.0
6 1.5 3.0
表三（动力F=1牛）
实验 动力方向 钩码重 支点到力F作用线
序号 θ（度） （牛） 的距离l（厘米）
7 左偏60 1.0 20
8 左偏40 1.5 30
9 竖直向上 2.0 40
10 右偏40 1.5 30
11 右偏60 1.0 20
①分析比较表一的实验数据及相关条件可知：该小组同学想利用图（a）的实验装置研
究杠杆上同一点C提起物体的重力大小与 支点到动力作用点的距离 d 的关系．
②分析比较表二的实验数据及相关条件可得到的初步结论是：当动力F的方向和d的大小不变时， 杠杆上同一点 C 提起物体的重力的大小与动力 F 成正比 ．
③分析比较表三中第二列和第列的实验数据及相关条件发现：当动力F和d的大小不
变时，杠杆上同一点C提起物体的重力大小与动力F的方向 不一定 有关（选填
“一定”或“不一定”）．
④同学们在老师的指导下，重复了图（c）的实验，测量了支点到动力F作用线的垂直
距离l，并将测量结果填写在表三中的最后一列，然后思考了表一中支点到动力 F作
用线的垂直距离l，最后他们综合分析表一和表三的实验数据及相关条件，归纳得出
的结论是： 当动力 F 的大小不变时，杠杆上同一点 C 提起物体的重力大小与支点到
动力 F 作用线的垂直距离 l 成正比 ．
【考点】7U：探究杠杆的平衡条件实验．
【分析】①根据控制变量法，由表中数据找出控制不变的量和变化的量，研究研究杠杆
上同一点C提起物体的重力大小与变化量的关系；
②根据表中数据分析控制不变的量与变化的量，纵向比较表中数据得出结论；
③对比表三实验序号8与10，找出相同的量与变化的量分析得出结论；
④纵向比较表三最后两列数据得出结论．
【解答】解：①分析比较表一的实验数据及相关条件可知：控制支点到阻力作用点C的
距离不变和动力大小（为1N）不变，改变支点到力F作用点的距离d，记录杠杆平衡时
提起钩码重力的大小；
所以，该小组同学想利用图（a）的实验装置研究杠杆上同一点C提起物体的重力大小
与支点到动力作用点的距离的关系．
②由表二可知，控制动力F的方向不变和支点到力F作用点的距离d不变及支点到阻
力作用点的距离不变，改变阻力的大小，记录杠杆平衡时动力的大小，可知动力大小
变为原来的几倍，提起的物体重就是原来的几倍，即杠杆上同一点C提起物体的重力
的大小与动力F成正比；
③对比表三实验序号8与10可发现，虽然动力的方向不同，但杠杆上同一点C提起
物体的重力大小却相同，故分析比较表三中第二列和第三列的实验数据及相关条件，
得出的结论是；
当动力F和d的大小不变时，杠杆上同一点C提起物体的重力大小与动力F的方向不一定有关；
④纵向比较表三最后两列数据发现，支点到力F作用线的距离（l 厘米）增大为原来的
几倍，杠杆提起钩码的重为就变为原来的几倍，即当动力F的大小不变时，杠杆上同
一点C提起物体的重力大小与支点到动力F作用线的垂直距离l成正比．
故答案为：①支点到动力作用点的距离d；
②杠杆上同一点C提起物体的重力的大小与动力F成正比；
③不一定；
④当动力F的大小不变时，杠杆上同一点C提起物体的重力大小与支点到动力F作用
线的垂直距离l成正比．2017年6月1日
