2023 学年第一学期九年级期终学业质量调研
综合测试 试卷
（时间 120分钟，满分 135分）
2024.01
物理部分
考生注意：
1．本调研试卷含四个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。

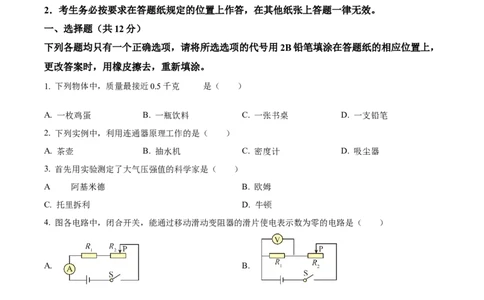

一、选择题（共12分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
的
1. 下列物体中，质量最接近0.5千克 是（ ）
A. 一枚鸡蛋 B. 一瓶饮料 C. 一张书桌 D. 一支铅笔
2. 下列实例中，利用连通器原理工作的是（ ）
A. 茶壶 B. 抽水机 C. 密度计 D. 吸尘器
3. 首先用实验测定了大气压强值的科学家是（ ）
.
A 阿基米德 B. 欧姆
C. 托里拆利 D. 牛顿
4. 图各电路中，闭合开关，能通过移动滑动变阻器的滑片使电表示数为零的电路是（ ）
A. B.
C. D.
5. 如图所示，底面积不同的物体甲、乙分别放置在水平地面上，它们对地面的压强相等。若在两物体上方
分别水平截去部分物体后，剩余部分物体对地面的压强仍然相等，则截去部分的物体可能具有（ ）A. 相同的高度，不同的质量 B. 相同的体积，不同的质量
C. 相同的质量，不同的高度 D. 相同的质量，不同的体积

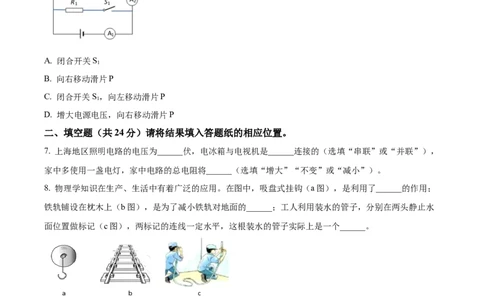

6. 在图所示的电路中，定值电阻R 与滑动变阻器R 接入电路的阻值相等，开关S 闭合，下列操作中，一
1 2 2
定能使两电流表示数变大的是（ ）
A. 闭合开关S
1
B. 向右移动滑片P
C. 闭合开关S，向左移动滑片P
1
D. 增大电源电压，向右移动滑片P
二、填空题（共24分）请将结果填入答题纸的相应位置。
7. 上海地区照明电路的电压为______伏，电冰箱与电视机是______连接的（选填“串联”或“并联”），
家中多使用一盏电灯，家中电路的总电阻将______（选填“增大”“不变”或“减小”）。
8. 物理学知识在生产、生活中有着广泛的应用。在图中，吸盘式挂钩（a图），是利用了______的作用；
铁轨铺设在枕木上（b图），是为了减小铁轨对地面的______；工人利用装水的管子，分别在两头静止水
面位置做标记（c图），两标记的连线一定水平，这根装水的管子实际上是一个______。
9. 甲、乙两底面积相同的轻质容器内盛有液体，置于水平桌面时，液面相平，如图所示，若两容器底部受
到液体的压强相等，则甲容器中液体的密度______乙容器中液体的密度；甲容器中液体的质量______乙容
器中液体的质量；甲容器对桌面的压强______乙容器对桌面的压强。（均选填“大于”“等于”或“小
于”）10. 已知ρ ＜ρ ，体积相等的实心铝球和实心铜球，_____球的质量大．冰的密度小于水的密度，冰熔化
铝 铜
成水后质量_____，体积_____．（选填“变大”“变小”或“不变”）
11. 某导体两端电压为12伏，10秒内通过该导体横截面的电荷量为6库，则通过它的电流为______安，导
体电阻为______欧；当电流为0.3安时，该导体电阻为______欧。

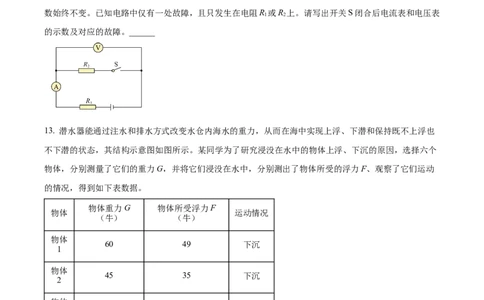

12. 在图所示的电路中，电源电压为U，电阻R 阻值为R，R 的阻值为2R。闭合开关S，发现电压表示
0 1 0 2 0
数始终不变。已知电路中仅有一处故障，且只发生在电阻R 或R 上。请写出开关S闭合后电流表和电压表
1 2
的示数及对应的故障。______
13. 潜水器能通过注水和排水方式改变水仓内海水的重力，从而在海中实现上浮、下潜和保持既不上浮也
不下潜的状态，其结构示意图如图所示。某同学为了研究浸没在水中的物体上浮、下沉的原因，选择六个
物体，分别测量了它们的重力G，并将它们浸没在水中，分别测出了物体所受的浮力F、观察了它们运动
的情况，得到如下表数据。
物体重力G 物体所受浮力F
物体 运动情况
（牛） （牛）
物体
60 49 下沉
1
物体
45 35 下沉
2
物体
30 20 下沉
3
物体
50 55 上浮
4
物体
40 60 上浮
5
物体
20 26 上浮
6① 比较表中数据，可得出的初步结论是：浸没在水中的物体，当______，物体下沉。
② 若潜水器从海水密度较小的海域潜入到密度较大的海域过程中，为了能保持既不上浮也不下沉的运动。
现有两种方案可供选择：
A．在潜水器水仓内注入海水 B．将海水从潜水器水仓排出
（a）应该选择的方案是______（选择“A”或“B”）。
（b）请根据上述信息并结合浮力知识，说明你选择的理由。______

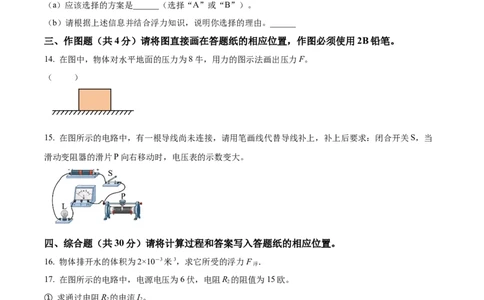

三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14. 在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
（ ）
15. 在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当
滑动变阻器的滑片P向右移动时，电压表的示数变大。
四、综合题（共30分）请将计算过程和答案写入答题纸的相应位置。
16. 物体排开水的体积为2×10－3米3，求它所受的浮力F ．
浮
17. 在图所示的电路中，电源电压为6伏，电阻R 的阻值为15欧。
2
① 求通过电阻R 的电流I。
2 2
② 闭合开关S后，电流表的示数为0.6安，求电阻R 的阻值。
1
18. 如图所示，轻质薄壁圆柱形容器置于水平地面，容器的底面积为2×10-2米2，容器中盛有质量为6千克
的水。的
① 求水 体积V ；
水
② 求容器对地面的压强p；
③ 现将质量为4千克、体积为3×10-3米3的物体，放入容器并完全浸没在水中，经测量，容器对地面的压
强增加了1470帕。求此时容器底部受到的水的压强p 。
水
的
19. 在如图所示 电路中，电源电压为12伏，R 的阻值为10欧。闭合开关S，电流表的示数为0.4安。
1
① 求R 的阻值。
2
② 现用电阻R 替换电阻R、R 中的一个，替换前后电流表的示数变化了0.2安，电压表的示数变化了2伏。
0 1 2
请判断R 替换的电阻并说明理由，同时求出R 的阻值。
0 0
20. 小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻R、电流表、电压
x
表、滑动变阻器（标有“20 1A”字样）、开关以及导线若干。他连接电路，先将变阻器滑片移至一端。
闭合开关时，测得电流表示数为0.5安；然后他移动变阻器滑片，电流表、电压表示数逐渐增大，当滑片
移至某一位置时，两电表示数如图（a）（b）所示。他在实验过程中发现电压表的示数变化范围为5伏~10
伏。
根据上述信息，完成下列计算（均需写出计算过程）
① 电源电压U 。
② 待测电阻R 的阻值（精确到0.1欧）。
x
