2023学年第二学期徐汇区学习能力诊断卷
初三综合测试试卷
（满分共135分 120分钟完成）
物理部分
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 原子核中带正电的粒子是 ( )
A. 质子 B. 中子 C. 电子 D. 原子
2. 调节收音机的音量，是为了改变声音的（ ）
A. 音调 B. 响度 C. 音色 D. 频率

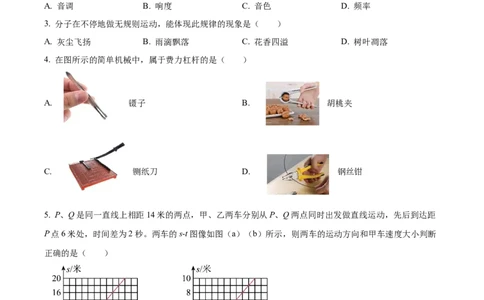

3. 分子在不停地做无规则运动，能体现此规律的现象是（ ）
A. 灰尘飞扬 B. 雨滴飘落 C. 花香四溢 D. 树叶凋落
4. 在图所示的简单机械中，属于费力杠杆的是（ ）
A. 镊子 B. 胡桃夹
C. 铡纸刀 D. 钢丝钳
5. P、Q是同一直线上相距14米的两点，甲、乙两车分别从P、Q两点同时出发做直线运动，先后到达距
P点6米处，时间差为2秒。两车的s-t图像如图（a）（b）所示，则两车的运动方向和甲车速度大小判断
正确的是（ ）
A. 两车同向而行，v 为4米/秒
甲
B. 两车同向而行，v 为2米/秒
甲
为
C. 两车相向而行，v 4米/秒
甲D. 两车相向而行，v 为2米/秒
甲
6. LED灯发光的颜色与电压的对应关系如表所示，LED灯发光时通过它的电流始终为0.02安。把这样的
LED灯接入如图所示电路，闭合开关，当滑动变阻器的滑片在图示位置，LED灯发出黄色的光。下列方案
中可使LED灯发红色的光的是（ ）
LED灯两端的电压 LED灯发光的颜
（伏） 色
1.8 红
2.4 黄
3.2 蓝

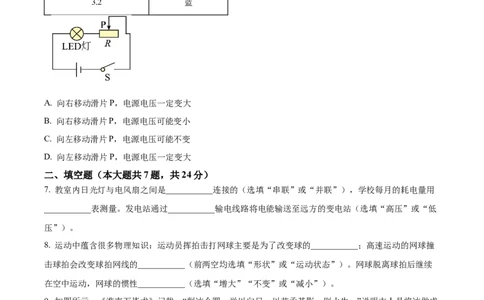

A. 向右移动滑片P，电源电压一定变大
B. 向右移动滑片P，电源电压可能变小
C. 向左移动滑片P，电源电压可能不变
D. 向左移动滑片P，电源电压一定变大
二、填空题（本大题共7题，共24分）
7. 教室内日光灯与电风扇之间是___________连接的（选填“串联”或“并联”），学校每月的耗电量用
___________表测量。发电站通过___________输电线路将电能输送至远方的变电站（选填“高压”或“低
压”）。
8. 运动中蕴含很多物理知识：运动员挥拍击打网球主要是为了改变球的___________；高速运动的网球撞
击球拍会改变球拍网线的___________（前两空均选填“形状”或“运动状态”）。网球脱离球拍后继续
在空中运动，网球的惯性___________（选填“增大”“不变”或“减小”）。
9. 如图所示，《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”说明古人是将冰做成
___________透镜（选填“凸”或“凹”），利用这类透镜对光的___________作用（选填“会聚”或“发
散”），点燃艾绒取火，这是通过___________方式改变物体的内能（选填“做功”或“热传递”）。10. 某导体两端的电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为___________
库，电流做功为___________焦。当导体两端的电压减小为3伏时，该导体的电阻为___________欧。
11. 如图所示，质量为2千克的小球落入水中，小球所受重力的大小为___________牛；当小球恰好浸没在
水中时，排开水的体积为 米3，此时小球所受浮力的大小为___________牛；随着小球浸没于水中深
度越深，它所受浮力的大小___________（选填“增大”“不变”或“减小”）。
12. 在图所示的电路中，电源电压为U且保持不变。闭合开关S前后，电压表V示数始终不变。若电路中
仅有一处故障，且只发生在电阻R 或R 上。
1 2
（1）若电压表V示数始终为0，则故障一定是______；
（2）若电压表V示数始终为U，为了进一步确定故障，在电路中ab、bc或ac两点间再并联接入一个电压
的
表V。请写出电压表V 接入 位置，以及闭合开关前后，电压表V 的示数及对应的故障。______
1 1 1
的
13. 图所示 氢气球之所以飞上高空后会发生爆裂，小敏认为是热胀冷缩导致，而小华认为是大气压
强变化导致。他们为此查阅相关资料得知：（1）一般氢气球充气时只充到其极限体积的90%左右，若内
部气体体积膨胀达到气球的极限体积，气球就会发生爆裂；（2）空气温度和大气压强会随海拔高度的变
化而变化，某地具体变化关系见表。大气压强（×103
海拔（米） 空气温度（摄氏度）
帕）
0 15.0 101.3
200 13.7 98.8
400 12.4 96.4
600 11.1 94.3
.
800 9.8 92 1
1000 8.5 89.9

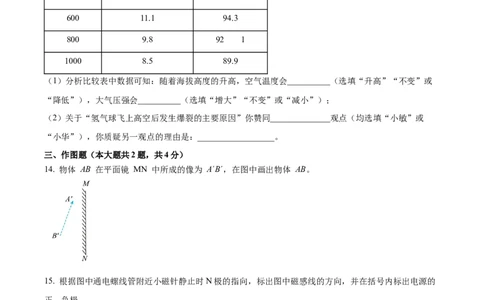

（1）分析比较表中数据可知：随着海拔高度的升高，空气温度会__________（选填“升高”“不变”或
“降低”），大气压强会__________（选填“增大”“不变”或“减小”）；
（2）关于“氢气球飞上高空后发生爆裂的主要原因”你赞同______________观点（均选填“小敏”或
“小华”），你质疑另一观点的理由是：__________________。
三、作图题（本大题共2题，共4分）
14. 物体 AB 在平面镜 MN 中所成的像为 A´B´，在图中画出物体 AB。
15. 根据图中通电螺线管附近小磁针静止时N极的指向，标出图中磁感线的方向，并在括号内标出电源的
正、负极。
四、综合题（本大题共5题，共30分）
16. 质量为2千克的水温度降低10℃，求水放出的热量Q 。[c =4.2×103焦/（千克•℃）]
放 水17. 物体在10牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此过程中拉力所做
的功W和功率P。
18. 图（a）是某电热水壶，其内部简化电路如图（b）所示。将它接入家庭电路中，电压U为220伏，正
常工作时加热电阻R 的阻值为40欧。
1
（1）求正常工作时通过电热水壶的电流I。
1
（2）现需在电路中再接入一个指示灯L，要求：闭合开关S，加热电阻R 工作的同时指示灯L亮起，说明
1
电热水壶正在加热。
已知指示灯L的电阻R 阻值为100千欧。请通过计算判断指示灯L能否串联接入电路，并求出通过指示灯
2
L的电流I。
2
19. 某小组为解释浮力产生的原因，用乒乓球、饮料瓶和水槽等进行实验。如图（a）所示将饮料瓶底部和
瓶口剪去。瓶口倒置后放入乒乓球，如图（b）所示，再缓慢向瓶内注水，直到瓶内注满水，乒乓球始终
未上浮。将图（b）所示装置浸入水槽，如图（c）所示，当浸入水槽一定深度时乒乓球上浮。
（1）图（b）中，若乒乓球顶部与水面距离h为0.1m，求水对乒乓球顶部的压强p 。
水
的
（2）将图（c）所示装置简化为图（d）所示模型，其中乒乓球简化为密度均匀 圆柱体a，且不计瓶
口与圆柱体a的摩擦。已知圆柱体a的密度ρ（ρ<ρ ），圆柱体a的高度为l，求瓶内外水面高度差 为
a a 水
多大时，圆柱体a恰好上浮。
20. 某小组做“测定小灯泡的电功率”实验。小华将电源（电压为6伏）、待测小灯泡（标有“3.8V”字
样）、滑动变阻器、电流表、开关串联，然后将电压表并联在电路中。小华闭合开关，移动变阻器滑片，
记录了三组数据。他发现无法使小灯泡正常发光，于是对数据作了处理，根据公式 求得小灯泡的额定功率。他记录和处理的数据见下表。
电压表示 电流表示 小灯泡的电 小灯泡电阻的平均
序号
数/伏 数/安 阻/欧 值/欧
1 2.0 0.22 9.1
2 2.4 0.24 10.0 10.0
3 2.8 0.26 10.8
小明观察电压表的表盘（a）并经过思考，对小华连接的电路调整后，按正确步骤进行实验。当小灯泡正
常发光时，观察到电流表示数如图（b）所示。
（1）分析表格数据，说明不能用小灯泡电阻的平均值替代小灯泡正常发光时电阻值的原因；
___________________________________________________________________________________________
（2）该小组可选的滑动变阻器有A、B两个，分别标有“10Ω 2A” “20Ω 2A”字样，本次实验中他们选
用的变阻器是__________（选填“A”或“B”）；（需写出解答过程）
（3）小明判定小灯泡正常发光的依据是___________________________________________；
（4）求小灯泡的额定功率P 。（需写出解答过程）___________________________________________
额
