2023 年上海市普陀区一模（3 月）九年级物理试卷综合试卷
2023.3
考生注意：
1.本场考试时间120分钟，试卷共11页，满分135分。
2.作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷、草稿纸
上作答一律不得分。
4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
物理部分
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
的
1. 下列物理量中，反映物质特性 是
A. 质量 B. 体积 C. 密度 D. 温度
2. 下列实例中，利用连通器原理工作的是（ ）
A. 液位计 B. 吸尘器 C. 脱排油烟机 D. 订书机

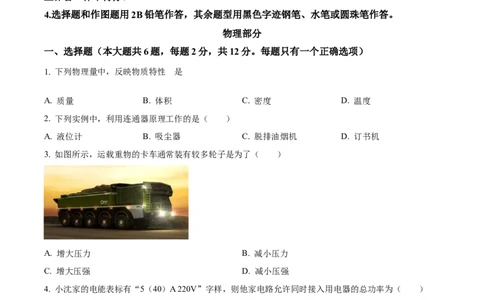

3. 如图所示，运载重物的卡车通常装有较多轮子是为了（ ）
A. 增大压力 B. 减小压力
C. 增大压强 D. 减小压强
4. 小沈家的电能表标有“5（40）A 220V”字样，则他家电路允许同时接入用电器的总功率为（ ）
A. 220瓦 B. 1100瓦 C. 1760瓦 D. 8800瓦
5. 底面积不同的两个薄壁圆柱形容器放在水平桌面上，分别装有高度均为h的甲、乙两种液体。分别再加
入等质量的甲、乙两种液体后，液面位置如图所示，此时两容器底受到液体的压力分别为F 和F 。若甲、
甲 乙
乙液体的密度分别为ρ 和ρ ，下列关系正确的是（ ）
甲 乙
第1页/共7页
学科网（北京）股份有限公司A. ρ >ρ ，F >F B. ρ >ρ ，F F
甲 乙 甲 乙 甲 乙 甲 乙

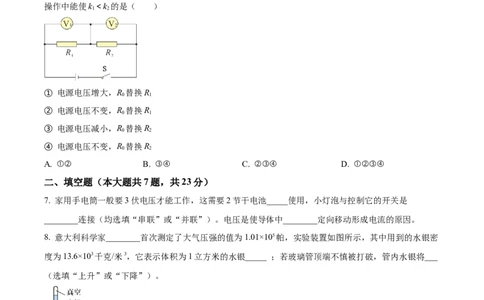

6. 在图所示的电路中，定值电阻R、R 的大小关系为R>R，闭合开关S，电压表V 和V 示数的比值为
1 2 1 2 1 2
k，若用定值电阻R（R＜R）替换R、R 中的一个，闭合开关S，电压表V 和V 示数的比值为k。下列
1 0 0 2 1 2 1 2 2
操作中能使k＜k 的是（ ）
1 2
① 电源电压增大，R 替换R
0 1
② 电源电压不变，R 替换R
0 1
③ 电源电压减小，R 替换R
0 2
④ 电源电压不变，R 替换R
0 2
A. ①② B. ③④ C. ②③④ D. ①②③④
二、填空题（本大题共7题，共23分）
7. 家用手电筒一般要3伏电压才能工作，这需要2节干电池_____使用，小灯泡与控制它的开关是
________连接（均选填“串联”或“并联”）。电压是使导体中________定向移动形成电流的原因。
8. 意大利科学家________首次测定了大气压强的值为1.01×105帕，实验装置如图所示，其中用到的水银密
度为13.6×103千克/米3，它表示体积为1立方米的水银_____ ；若玻璃管顶端不慎被打破，管内水银将___
（选填“上升”或“下降”）。
9. 10秒内通过某导体的电荷量为3库，通过它的电流为___________安，导体两端电压为6伏，该导体的
电阻值为 __________欧；通过该导体的电流为0.6安，则该导体两端的电压为 _________伏。
10. 某节能灯标有“220V 11W”字样，其中“11W”表示_____________，当它连续正常工作10小时，
消耗的电能______________度，通过的电流为______________安。
第2页/共7页
学科网（北京）股份有限公司11. 将重为14.7牛、体积为1×10-3米3的物体挂在弹簧测力计下方，并缓慢浸入水中直至浸没（不触底），
此时物体所受浮力大小为_________牛，弹簧测力计的示数为_____________牛；若增加物体在水中的深度，
则物体上、下表面受到的液体压力差_____________（选填“变小”“不变”或“变大”）。
12. 在图所示的电路中，闭合开关S，灯L不亮，若电路中仅有一处故障，且只发生在灯L、电阻R上。
的
①请判断该电路中存在 故障可能是____________；
A．R断路 B．R短路 C．L断路 D．L短路
②为进一步检测故障所在，小李认为：在图的电路中将一个电压表正确并联在灯L两端，闭合开关S，通
过观察电压表示数情况，可以确定故障所在。你认为小李的方案是否可行，说出理由__________。

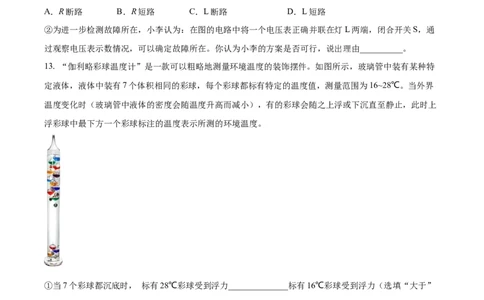

13. “伽利略彩球温度计”是一款可以粗略地测量环境温度的装饰摆件。如图所示，玻璃管中装有某种特
定液体，液体中装有7个体积相同的彩球，每个彩球都标有特定的温度值，测量范围为16~28℃。当外界
温度变化时（玻璃管中液体的密度会随温度升高而减小），有的彩球会随之上浮或下沉直至静止，此时上
浮彩球中最下方一个彩球标注的温度表示所测的环境温度。
①当7个彩球都沉底时， 标有28℃彩球受到浮力______________标有16℃彩球受到浮力（选填“大于”
“等于”或“小于”）；
②当标有22℃彩球由沉底开始上浮，说明环境温度在 _______________（选填“升高”或“降低”），说
出理由。 _______________________。
三、作图题（本大题共2题，共5分）
14. 在图中，手指压物块的力为6牛，请用力的图示法画出物块对竖直墙面的压力F。
第3页/共7页
学科网（北京）股份有限公司15. 在图中，标出通电螺线管和小磁针的N极，以及磁感线方向。
四、综合题（本大题共5题，共30分）

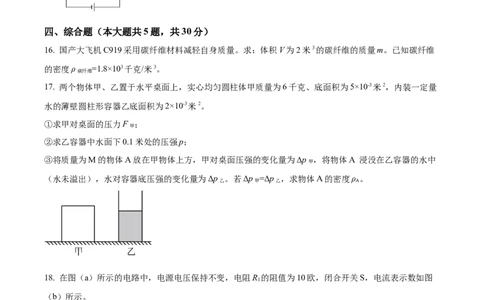

16. 国产大飞机C919采用碳纤维材料减轻自身质量。求：体积V为2米3的碳纤维的质量m。已知碳纤维
的密度ρ =1.8×103千克/米3。
碳纤维
17. 两个物体甲、乙置于水平桌面上，实心均匀圆柱体甲质量为6千克、底面积为5×10-3米2，内装一定量
水的薄壁圆柱形容器乙底面积为2×10-3米2。
①求甲对桌面的压力F ；
甲
②求乙容器中水面下0.1米处的压强p；
③将质量为M的物体A放在甲物体上方，甲对桌面压强的变化量为Δp ，将物体A 浸没在乙容器的水中
甲
（水未溢出），水对容器底压强的变化量为Δp 。若Δp =Δp ，求物体A的密度ρ 。
乙 甲 乙 A
18. 在图（a）所示的电路中，电源电压保持不变，电阻R 的阻值为10欧，闭合开关S，电流表示数如图
1
（b）所示。
（1）求电源电压U。
（2）在电路中再接入标有“20欧 2安”字样的滑动变阻器R，在不损坏电路元件的情况下，移动滑动变
2
阻器的滑片，电路中电流表示数最大变化范围为ΔI。求ΔI及对应的R 连接方式。
2
第4页/共7页
学科网（北京）股份有限公司19. 某班同学做“探究并联电路中电流的规律”的实验，所用器材包括电源、开关、电流表各1个及导线
若干， 另有规格分别为甲、乙、丙、丁的4个小灯泡。
（1）图（a）是他们设计的电路图，图（b）是他们测量电流时连接的实验电路，此时电流表测量的是
_____（选填“A”“B”或“C”）处的电流；
（2）请在图（b）中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导
线连接正确的电路___________。移动后电流表测量的是____________（选填“A”“B”或“C”）处的
电流；
为
（3）下表 各组实验数据汇总。
L 规 L 规
组别 1 2 I /A I /A I /A
格 格 A B C
0.1
1 甲 乙 0.10 0.22
2
0.1
2 乙 丙 0.20 0.30
0
.
0.1
3 甲 丁 014 0.26
2
0.1
4 甲 丁 0.18 0.30
6
对于测量数据的相关分析，以下说法正确的是____________；
A．分析多组数据是为了减小误差
的
B．选用不同规格 灯进行实验，可使结论更具普遍性
C．第4组数据的偏差可能是电流表未调零引起的
第5页/共7页
学科网（北京）股份有限公司（4）根据上表的实验数据及相关条件，可得的初步结论是：_______________。
20. 小明做“用电流表、电压表测电阻”实验，可选用的器材有：电源（有两种规格，6伏和4.5伏）、待
测电阻R、电流表、电压表（只有 0~3伏档完好）、滑动变阻器（有两种规格，分别标有“5欧 2安”和
x
“50欧 1安”字样）、开关以及导线若干。他选择一个滑动变阻器按图所示电路图连接器材，并按正确步
骤操作。闭合开关S，观察到电压表和电流表示数如图（a）（b）所示。他思考后换用另一个滑动变阻器
重新按图连接电路，并进行实验。当滑片P从一端向另一端移动时，观察到电压表指针每偏转两小格时，
对应电流表指针偏转一小格。
①通过计算判断小明选用的电源，以及第一次使用的滑动变阻器规格；（ ）
②根据实验中获得的信息计算待测电阻的阻值R；（ ）
x
③电压表指针满偏时，滑动变阻器接入电路的阻值R ′= ____________欧。
