2023 年上海市普陀区一模（3 月）九年级物理试卷综合试卷
2023.3
考生注意：
1.本场考试时间120分钟，试卷共11页，满分135分。
2.作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷、草稿纸
上作答一律不得分。

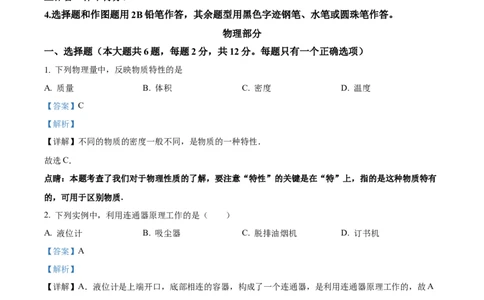

4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
物理部分
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 下列物理量中，反映物质特性的是
A. 质量 B. 体积 C. 密度 D. 温度
【答案】C
【解析】
【详解】不同的物质的密度一般不同，是物质的一种特性．
故选C．
点睛：本题考查了我们对于物理性质的了解，要注意“特性”的关键是在“特”上，指的是这种物质特有
的，可用于区别物质.
2. 下列实例中，利用连通器原理工作的是（ ）
A. 液位计 B. 吸尘器 C. 脱排油烟机 D. 订书机
【答案】A
【解析】
【详解】A．液位计是上端开口，底部相连的容器，构成了一个连通器，是利用连通器原理工作的，故A
符合题意；
B． 吸尘器“吸”灰尘时，吸尘器内空气流速越大压强越小，吸尘器外空气流速越小压强越大，在压强差
的作用下灰尘被“吸”入吸尘器中的，利用了流体压强的知识，故B不符合题意；
C．脱排油烟机是利用流体压强与流速的关系制成的，与连通器无关，故C不符合题意；
D．订书机的压柄和底座做得宽大有利于减小压强； 钉书针很尖细有利于增大压强， 没有利用连通器原
理工作， 故D不符合题意。
故选A 。
第1页/共16页
学科网（北京）股份有限公司3. 如图所示，运载重物的卡车通常装有较多轮子是为了（ ）
A. 增大压力 B. 减小压力
C. 增大压强 D. 减小压强
【答案】D
【解析】

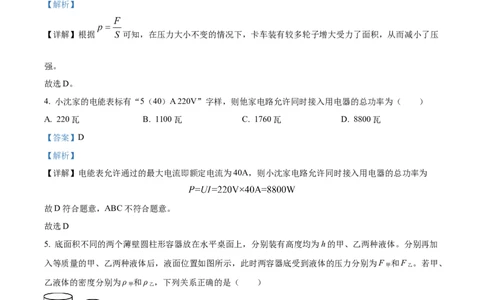

【详解】根据 可知，在压力大小不变的情况下，卡车装有较多轮子增大受力了面积，从而减小了压
强。
故选D。
4. 小沈家的电能表标有“5（40）A 220V”字样，则他家电路允许同时接入用电器的总功率为（ ）
A. 220瓦 B. 1100瓦 C. 1760瓦 D. 8800瓦
【答案】D
【解析】
【详解】电能表允许通过的最大电流即额定电流为40A，则小沈家电路允许同时接入用电器的总功率为
故D符合题意，ABC不符合题意。
故选D 。
5. 底面积不同的两个薄壁圆柱形容器放在水平桌面上，分别装有高度均为h的甲、乙两种液体。分别再加
入等质量的甲、乙两种液体后，液面位置如图所示，此时两容器底受到液体的压力分别为F 和F 。若甲、
甲 乙
乙液体的密度分别为ρ 和ρ ，下列关系正确的是（ ）
甲 乙
A. ρ >ρ ，F >F B. ρ >ρ ，F F
甲 乙 甲 乙 甲 乙 甲 乙
【答案】C
第2页/共16页
学科网（北京）股份有限公司【解析】
【详解】由题图可知，甲液体所在的容器的底面积大于乙液体所在的容器的底面积，即S >S ，第二次加
甲 乙
入的液体高度h >h ，由于加入的液体的质量相等，即m =m ，那么有ρ S h =ρ S h ，则有
甲2 乙2 甲2 乙2 甲 甲 甲2 乙 乙 乙2
ρ <ρ ；对于初始液体，m =ρ S h，m =ρ S h，由加入的部分液体可知，甲乙液体的质量相等，
甲 乙 甲1 甲 甲 乙1 乙 乙
甲液体高度大于乙液体高度，而初始状态下，二者等高，所以m < m ，由于m =m ，此时两容器底
甲1 乙1 甲2 乙2
部受到液体的压力大小等于甲、乙两液体的重力，所以F R，闭合开关S，电压表V 和V 示数的比值为
1 2 1 2 1 2
k，若用定值电阻R（R＜R）替换R、R 中的一个，闭合开关S，电压表V 和V 示数的比值为k。下列
1 0 0 2 1 2 1 2 2
操作中能使k＜k 的是（ ）
1 2
① 电源电压增大，R 替换R
0 1
② 电源电压不变，R 替换R
0 1
③ 电源电压减小，R 替换R
0 2
④ 电源电压不变，R 替换R
0 2
A. ①② B. ③④ C. ②③④ D. ①②③④
【答案】B
【解析】
【详解】记电源电压为U，由欧姆定律及题意可得
R 两端的电压为
1
R 两端的电压为
1
第3页/共16页
学科网（北京）股份有限公司故电源电压的大小对k的大小无影响，同理，若用R 换R，则有
0 1
若用R 换R，则有
0 2
由题意可得
由上述分析可知，一定有
第4页/共16页
学科网（北京）股份有限公司故选B。
二、填空题（本大题共7题，共23分）
7. 家用手电筒一般要3伏电压才能工作，这需要2节干电池_____使用，小灯泡与控制它的开关是
________连接（均选填“串联”或“并联”）。电压是使导体中________定向移动形成电流的原因。
【答案】 ①. 串联 ②. 串联 ③. 自由电荷
【解析】
【详解】[1]一节干电池的电压为1.5V，因为串联电池组的总电压等于每节电池的电压之和，因此家用手电
筒一般要3V电压才能工作，这需要2节干电池串联使用。
[2]小灯泡与控制它的开关是串联的，这样才能实现对小灯泡的有效控制。
[3]电压使电路中的自由电荷受到一种推动力的作用，从而使自由电荷发生定向移动形成电流。
8. 意大利科学家________首次测定了大气压强的值为1.01×105帕，实验装置如图所示，其中用到的水银密
度为13.6×103千克/米3，它表示体积为1立方米的水银_____ ；若玻璃管顶端不慎被打破，管内水银将___
（选填“上升”或“下降”）。
【答案】 ①. 托里拆利 ②. 质量为13.6×103千克 ③. 下降
【解析】
【详解】[1]根据物理学史可知，意大利科学家托里拆利首次测定了大气压强的值为1.01×105帕。
[2]根据物质密度的定义可知，水银密度为13.6×103千克/米3，它表示体积为1立方米的水银的质量为
13.6×103千克。
[3]在托里拆利实验中长试管顶端不慎破裂时，管内的水银与外界的大气相通，此时外界大气压对管内水银
也有个向下的压强，所以管内的水银不仅不会从小孔喷出，反而会立即下降。
9. 10秒内通过某导体的电荷量为3库，通过它的电流为___________安，导体两端电压为6伏，该导体的
电阻值为 __________欧；通过该导体的电流为0.6安，则该导体两端的电压为 _________伏。
.
【答案】 ① 0.3 ②. 20 ③. 12
【解析】
【详解】[1]通过导体的电流为
第5页/共16页
学科网（北京）股份有限公司[2]根据欧姆定律可得，导体的电阻为
[3]通过该导体的电流为0.6安，根据欧姆定律可得，该导体两端的电压为
10. 某节能灯标有“220V 11W”字样，其中“11W”表示_____________，当它连续正常工作10小时，
消耗的电能______________度，通过的电流为______________安。
【答案】 ①. 灯额定功率为11瓦 ②. 0.11 ③. 0.05
【解析】
【详解】[1]由节能灯铭牌“220V 11W”可知，“11W”表示灯的额定功率为11瓦。
[2]根据题意可知，连续正常工作10小时，消耗的电能为
[3]根据公式 可知，通过的电流为
11. 将重为14.7牛、体积为1×10-3米3的物体挂在弹簧测力计下方，并缓慢浸入水中直至浸没（不触底），
此时物体所受浮力大小为_________牛，弹簧测力计的示数为_____________牛；若增加物体在水中的深度，
则物体上、下表面受到的液体压力差_____________（选填“变小”“不变”或“变大”）。
【答案】 ①. 9.8 ②. 4.9 ③. 不变
【解析】
【详解】[1]物体完全浸没是时，排开水的体积等于物体的体积，由 可得物体所受浮力
[2]由 可得弹簧测力计的示数
[3]由 可知，物体上、下表面受到的液体压力差为
第6页/共16页
学科网（北京）股份有限公司当水的深度增加时，物体上下表面的高度差不变，因此上下表面受到的压力差也不变。
的
12. 在图所示 电路中，闭合开关S，灯L不亮，若电路中仅有一处故障，且只发生在灯L、电阻R上。
①请判断该电路中存在的故障可能是____________；
A．R断路 B．R短路 C．L断路 D．L短路
②为进一步检测故障所在，小李认为：在图的电路中将一个电压表正确并联在灯L两端，闭合开关S，通
过观察电压表示数情况，可以确定故障所在。你认为小李的方案是否可行，说出理由__________。
【答案】 ①. ACD ②. 见解析
【解析】
【详解】①[1] A．若R断路，串联电路，任意一处断路，电路中无电流，灯L不亮，故A符合题意；
B．若R短路，灯L有电流通过，灯L亮，故B不符合题意；
C．若灯L断路，串联电路，任意一处断路，电路中无电流，灯L不亮，故C符合题意；
D．若灯L短路，灯L无电流通过，灯L不亮，R有电流通过，故D符合题意。
故选ACD。
②[2]为进一步检测故障所在，小李认为：在如图的电路中将一个电压表正确并联在灯L两端，闭合开关
S，通过观察电压表示数情况，可以确定故障所在。这个方案不可行，理由是：将一个电压表正确并联在
灯L两端，若L断路，电压表的两接线柱和电源两极是通路，电压表有示数，若R断路，电压表的两接线
柱和电源两极不是通路，电压表示数为零，若L短路，电压表测一段导线两端的电压，电压表的示数为零，
故无法确定故障所在。
13. “伽利略彩球温度计”是一款可以粗略地测量环境温度的装饰摆件。如图所示，玻璃管中装有某种特
定液体，液体中装有7个体积相同的彩球，每个彩球都标有特定的温度值，测量范围为16~28℃。当外界
温度变化时（玻璃管中液体的密度会随温度升高而减小），有的彩球会随之上浮或下沉直至静止，此时上
浮彩球中最下方一个彩球标注的温度表示所测的环境温度。
第7页/共16页
学科网（北京）股份有限公司①当7个彩球都沉底时， 标有28℃彩球受到浮力______________标有16℃彩球受到浮力（选填“大于”
“等于”或“小于”）；
②当标有22℃彩球由沉底开始上浮，说明环境温度在 _______________（选填“升高”或“降低”），说
出理由。 _______________________。
【答案】 ①. 等于 ②. 降低 ③. 见解析
【解析】
【详解】①[1]由题意可知，7个小球体积相同，都沉底时，它们排开水的体积都等于自身的体积，即V
排
=V ，因此7个小球排开液体的体积相等，液体的密度相同，根据 可知，7个小球受到的浮力
球
都相同，则标有28℃彩球受到浮力等于标有16℃彩球受到浮力。
②[2][3]当标有22℃彩球由沉底开始上浮，说明环境温度在降低。理由如下：小球沉底时，受到的浮力小
于重力；根据物体浮沉条件可知，当小球上浮，F >G；根据浮力计算式F =ρ gV ，其中小球上浮未露
浮 浮 液 排
出液面时V 不变，而F 变大，所以ρ 变大，由于玻璃管中液体的密度会随温度升高而减小，由此可知
排 浮 液
环境温度降低。
三、作图题（本大题共2题，共5分）
14. 在图中，手指压物块的力为6牛，请用力的图示法画出物块对竖直墙面的压力F。
第8页/共16页
学科网（北京）股份有限公司【答案】
【解析】
【详解】由于固体能够传递力，所以物块对竖直墙面的压力也为6N，此力垂直墙面向力，作用点在墙面
上，如图所示：
15. 在图中，标出通电螺线管和小磁针的N极，以及磁感线方向。
【答案】
【解析】
【详解】电流从螺线管的右侧流入，依据安培定则可判断出螺线管的右端为S极、左端N极；磁感线在磁
体外部是由N极指向S极的；根据异名磁极相互吸引可知，小磁针的左端为N极、右端S极，如图所示：
四、综合题（本大题共5题，共30分）
16. 国产大飞机C919采用碳纤维材料减轻自身质量。求：体积V为2米3的碳纤维的质量m。已知碳纤维
第9页/共16页
学科网（北京）股份有限公司的密度ρ =1.8×103千克/米3。
碳纤维
【答案】3.6×103千克
【解析】
【详解】解：根据公式 ，可得体积V为2米3的碳纤维的质量为
答：体积V为2米3的碳纤维的质量为3.6×103千克。
17. 两个物体甲、乙置于水平桌面上，实心均匀圆柱体甲质量为6千克、底面积为5×10-3米2，内装一定量
水的薄壁圆柱形容器乙底面积为2×10-3米2。
①求甲对桌面的压力F ；
甲
②求乙容器中水面下0.1米处的压强p；
③将质量为M的物体A放在甲物体上方，甲对桌面压强的变化量为Δp ，将物体A 浸没在乙容器的水中
甲
（水未溢出），水对容器底压强的变化量为Δp 。若Δp =Δp ，求物体A的密度ρ 。
乙 甲 乙 A
【答案】① 58.8牛；② 980帕；③2.5×103千克/米3
【解析】
【详解】解：①甲对桌面的压力为
②根据p=ρgh可得，乙容器中水面下0.1米处的压强为
③根据 可得，物体A放在甲物体上方，甲与桌面的接触面积不变，故甲对桌面压强的变化量为
将物体A 浸没在乙容器的水中（水未溢出），排开水的体积等于物体A的体积，容器水面上升的高度为
第10页/共16页
学科网（北京）股份有限公司水对容器底压强的变化量为
因为Δp =Δp ，则有
甲 乙
则物体A的密度为
答：①求甲对桌面的压力为58.8牛；
②求乙容器中水面下0.1米处的压强p等于980帕；
③物体A的密度ρ 为2.5×103千克/米3。
A
18. 在图（a）所示的电路中，电源电压保持不变，电阻R 的阻值为10欧，闭合开关S，电流表示数如图
1
（b）所示。
（1）求电源电压U。
（2）在电路中再接入标有“20欧 2安”字样的滑动变阻器R，在不损坏电路元件的情况下，移动滑动变
2
阻器的滑片，电路中电流表示数最大变化范围为ΔI。求ΔI及对应的R 连接方式。
2
【答案】（1）18V；（2）1.2A，串联
【解析】
【详解】解：（1）由题可得，电路中电流为I=1.8A，由欧姆定律可得，电源电压为
U=IR =1.8A×10Ω=18V
1
（2）若R 与R 并联，由于滑动变阻器支路的电阻不能为零，所以该电路的电流只能无限接近于零，所以
2 1
电流表只有最大值，没有最小值，无法最大变化范围；由题意可得，R 与滑动变阻器R 串联，由欧姆定律
1 2
可得，当滑动变阻器接入电路中电阻为零时，电路中电流最大，由上述分析可得，最大电流为1.8A当滑动
第11页/共16页
学科网（北京）股份有限公司变阻器完全接入电路时，电路总电阻最大时，电路中的电流最小，最大电阻为
最小电流为
电路中电流表示数最大变化范围为
答：（1）电源电压为18V；
（2）电路中电流表示数最大变化范围为1.2A，R 串联接入电路。
2
19. 某班同学做“探究并联电路中电流的规律”的实验，所用器材包括电源、开关、电流表各1个及导线
若干， 另有规格分别为甲、乙、丙、丁的4个小灯泡。
（1）图（a）是他们设计的电路图，图（b）是他们测量电流时连接的实验电路，此时电流表测量的是
_____（选填“A”“B”或“C”）处的电流；
（2）请在图（b）中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导
线连接正确的电路___________。移动后电流表测量的是____________（选填“A”“B”或“C”）处的
电流；
（3）下表为各组实验数据汇总。
L 规 L 规
组别 1 2 I /A I /A I /A
格 格 A B C
0.1
1 甲 乙 0.10 0.22
2
0.1
2 乙 丙 0.20 0.30
0
第12页/共16页
学科网（北京）股份有限公司0.1
3 甲 丁 0.14 0.26
2
0.1
4 甲 丁 0.18 0.30
6
对于测量数据的相关分析，以下说法正确的是____________；
A．分析多组数据是为了减小误差
B．选用不同规格的灯进行实验，可使结论更具普遍性
C．第4组数据的偏差可能是电流表未调零引起的
（4）根据上表的实验数据及相关条件，可得的初步结论是：_______________。
【答案】 ①. C ②. ③. A ④. BC ⑤. 在并联电路
中，干路电流等于各条之路电流之和
【解析】
【详解】（1）[1]由实物图可得，电流表测干路电流，因此是测电路图中C处电流。
（2）[2]移动一根导线后使得电流表测支路电流，如图所示：
[3]此时电流测灯泡L 的电流，所以测的是A处电流。
1
（3）[4]A．分析多组数据是为了寻找普遍规律，故A错误；
B．选用不同规格的灯进行实验，可以避免偶然因素的影响，使结论更具普遍性，故B正确；
C．第4组数据中，所有电流都比第三组大相同的数值，这可能是由于电流最开始指针没有指在零刻度线
的原因，故C正确。
故选BC。
（4）[5]电路中两个灯泡并联，对实验数据归纳可得
I +I =I
A B C
故有在并联电路中，干路电流等于各条之路电流之和。
20. 小明做“用电流表、电压表测电阻”实验，可选用的器材有：电源（有两种规格，6伏和4.5伏）、待
第13页/共16页
学科网（北京）股份有限公司测电阻R、电流表、电压表（只有 0~3伏档完好）、滑动变阻器（有两种规格，分别标有“5欧 2安”和
x
“50欧 1安”字样）、开关以及导线若干。他选择一个滑动变阻器按图所示电路图连接器材，并按正确步
骤操作。闭合开关S，观察到电压表和电流表示数如图（a）（b）所示。他思考后换用另一个滑动变阻器
重新按图连接电路，并进行实验。当滑片P从一端向另一端移动时，观察到电压表指针每偏转两小格时，
对应电流表指针偏转一小格。
①通过计算判断小明选用的电源，以及第一次使用的滑动变阻器规格；（ ）
②根据实验中获得的信息计算待测电阻的阻值R；（ ）
x
的
③电压表指针满偏时，滑动变阻器接入电路 阻值R ′= ____________欧。
滑
【答案】 ①. 6伏；“5欧 2安” ②. 10欧 ③. 10
【解析】
【详解】①[1]由题意可知，第一次使用滑动变阻器时，定值电阻的两端电压即电压表示数大于3V，超出
了电压表的量程，根据串联分压原理可知，此时滑动变阻器选用“5欧 2安”，如果选用“50欧 1安”，
电压表示数不会超出量程；此时如果电流表选用大量程，那么示数为2.0A，即为电路中的电流，根据题意
可知，正确操作后闭合开关后，滑动变阻器接入电路的电阻是最大的，根据欧姆定律可得，此时滑动变阻
器的两端电压为10V，大于6V，故电流表选用小量程，示数为0.40A，根据欧姆定律可得，此时滑动变阻
器的两端电压为
又定值电阻的两端电压大于3V，因此电源电压为6V。
②[2]因为电压表选择的量程为0~3V，对应的分度值为0.1V；电流表选择的量程为0~0.6A，对应的分度值
为0.02A，则待测电阻的阻值为
③[3]电压表指针满偏时，待测电阻的两端电压为3V，此时电路的电流为
第14页/共16页
学科网（北京）股份有限公司则滑动变阻器接入电路的阻值为
