2022 学年第二学期徐汇区学习能力诊断卷综合测试试卷
物 理 部 分
一、选择题。
1. 下列粒子中，带正电的是（ ）
A. 电子 B. 质子 C. 中子 D. 原子
【答案】B
【解析】

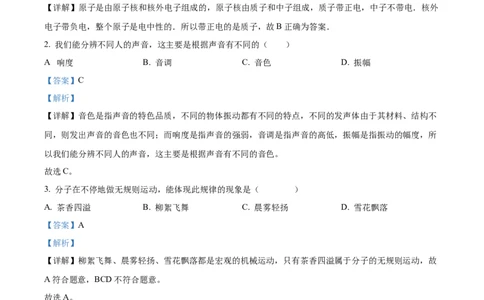

【详解】原子是由原子核和核外电子组成的，原子核由质子和中子组成，质子带正电，中子不带电．核外
电子带负电，整个原子是电中性的．所以带正电的是质子，故B正确为答案．
2. 我们能分辨不同人的声音，这主要是根据声音有不同的（ ）
.
A 响度 B. 音调 C. 音色 D. 振幅
【答案】C
【解析】
【详解】音色是指声音的特色品质，不同的物体振动都有不同的特点，不同的发声体由于其材料、结构不
同，则发出声音的音色也不同；而响度是指声音的强弱，音调是指声音的高低，振幅是指振动的幅度，所
以我们能分辨不同人的声音，这主要是根据声音有不同的音色。
故选C。
3. 分子在不停地做无规则运动，能体现此规律的现象是（ ）
A. 茶香四溢 B. 柳絮飞舞 C. 晨雾轻扬 D. 雪花飘落
【答案】A
【解析】
【详解】柳絮飞舞、晨雾轻扬、雪花飘落都是宏观的机械运动，只有茶香四溢属于分子的无规则运动，故
A符合题意，BCD不符合题意。
故选A。
4. 下列工具中，主要利用连通器原理工作的是（ ）
A. 订书机 B. 抽水机 C. 温度计 D. 液位计
【答案】D
【解析】
【详解】A．订书机中应用了多种物理知识，包括杠杆、压强等，与连通器无关，故A不符合题意；
B．抽水机是利用大气压的原理来工作的，与连通器无关，故B不符合题意；
C．温度计是利用液体的热胀冷缩原理制成的，故C不符合题意；
第1页/共13页
学科网（北京）股份有限公司D．液位计是上端开口，底部相连的容器，构成了一个连通器，故D符合题意。
故选D。
5. 重为G的篮球竖直下落，与地面碰撞后竖直向上弹起，若空气阻力大小恒定，篮球下落和上升过程中受
到的合力分别为F、F，则（ ）
1 2
A. F>G，F 与G的方向相反 B. FG，F 与G的方向相反 D. FG，F 与G的方向相同。
1 1 2 2
故选B。

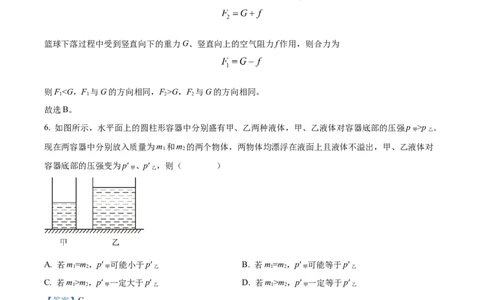

6. 如图所示，水平面上的圆柱形容器中分别盛有甲、乙两种液体，甲、乙液体对容器底部的压强p >p 。
甲 乙
现在两容器中分别放入质量为m 和m 的两个物体，两物体均漂浮在液面上且液体不溢出，甲、乙液体对
1 2
容器底部的压强变为pʹ 、pʹ ，则（ ）
甲 乙
A. 若m=m，pʹ 可能小于pʹ B. 若m=m，pʹ 可能等于pʹ
1 2 甲 乙 1 2 甲 乙
C. 若m>m，pʹ 一定大于pʹ D. 若m>m，pʹ 一定等于pʹ
1 2 甲 乙 1 2 甲 乙
【答案】C
【解析】
【详解】AB．由图可知，甲容器底面积小于乙容器底面积，即S p ，可得
甲 乙
故AB错误；
CD．若m>m，根据平衡法，两物体受到的浮力F >F ；又因为S p ，可得
甲 乙
故C正确，D错误。
故选C。
二、填空题。
7. 上海地区家用照明电路的电压为______伏；家庭中测量所用电能多少的仪表是______表；额定功率500
瓦的电饭锅正常工作2小时，耗电______度。
【答案】 ①. 220 ②. 电能 ③. 1
【解析】
【详解】[1]我国家庭电路的电压是220V，上海地区家用照明电路的电压为220V。
[2]家庭电路中用电能表测量消耗的电能。
的
[3]额定功率500瓦 电饭锅正常工作2小时，耗电
W=Pt=0.5kW×2h=1kW·h=1度
8. 神舟十四号载人飞船的返回舱进入大气层过程中，速度极快，其前方的空气无法及时散开，空气会被返
回舱猛烈压缩，使其温度升高，该过程中改变空气内能的方式是______；内燃机的______冲程（选填“压
缩”或“做功”），也是通过这种方式改变汽缸内气体内能的。返回舱下降到一定高度后，降落伞打开，
在阻力作用下，返回舱的速度开始减小，说明力可以改变物体的______。
【答案】 ①. 做功 ②. 压缩 ③. 运动状态
【解析】
【详解】[1]飞船高速飞行时，前方的空气会被飞船剧烈压缩，内能大幅增加，从而产生2000多度的高温，
第3页/共13页
学科网（北京）股份有限公司这个原理与打气筒压缩空气一样，是通过做功方式改变空气的内能。
[2]内燃机的压缩冲程，也是压缩汽缸内气体体积，将机械能转化为内能，通过这种方式改变汽缸内气体内
能的。
[3]力可以改变物体的运动状态。降落伞打开，在阻力作用下，返回舱的速度开始减小，运动状态发生改变，
说明力可以改变物体的运动状态。
9. 某导体两端的电压为6伏，10秒内通过其横截面的电荷量为6库，通过该导体的电流为______安，该导
体的电阻为______欧；减小该导体两端的电压，其电阻值______（选填“增大”“不变”或“减小”）。
【答案】 ①. 0.6 ②. 10 ③. 不变
【解析】
【详解】[1]通电时间为
通过导体的电荷量为
通过该导体的电流为
[2]导体两端电压为6V，根据欧姆定律可得其电阻为
[3]电阻是导体本身的一种性质，与导体的材料、长度、横截面积及温度有关，而与导体两端的电压及通过
导体的电流无关，故电阻大小不变。
10. 如图（a）、（b）所示，分别用力F、F 匀速提起重为10牛的物体，若不计摩擦和滑轮重力，则力
1 2
F______ 力F（选填“大于”“等于”或“小于”）；图______中的滑轮可以看作等臂杠杆；图（a）中
1 2
物体被竖直提升过程中，其惯性______（选填“增大”“不变”或“减小”）。
【答案】 ①. 大于 ②. （a） ③. 不变
【解析】
第4页/共13页
学科网（北京）股份有限公司【详解】[1][2]由图可知，（a）不随货物一起升降是定滑轮，本质是等臂杠杆，（b）是动滑轮，不计摩擦
和滑轮重力，拉力
F=G=10N
1
拉力
则力F 大于F。
1 2
[3]惯性只与质量有关，物体被竖直提升过程中，质量不变，惯性不变。
11. P、Q是同一直线上相距12米的两点，甲、乙两小车同时沿该直线运动，先后经过P点向Q点运动，
s-t图像分别如图（a）、（b）所示。整个运动过程中，甲车的动能______（选填“增大”“不变”或“减
小”）； 以甲车为参照物，乙车是______的（选填“运动”或“静止”）； 甲车到达Q点时，乙车与Q
点的距离为6米，则甲车在P点时，乙车与P点的距离为______米。
【答案】 ①. 不变 ②. 运动 ③. 2或10
【解析】
【详解】[1]由图像可知，甲做匀速直线运动，速度不变，质量不变，故动能不变。
[2]由题意可知，甲车与乙车向相同的方向行驶，当甲车和乙车都行驶12m的路程时，甲车的行驶时间是
4s，乙车的行驶时间是6s，故v v ，故以甲车为参照物，乙车是运动的。
甲> 乙
[3]甲车从Q点到P点的时间t=4s，此时乙车的路程
s =v t=2m/s×4s=8m
乙 乙
乙车与P点的距离
s=8m+6m-12m=2m
或
s=12m-8m+6m=10m
12. 在如图所示的电路中，电源电压为U且不变。
第5页/共13页
学科网（北京）股份有限公司（1）若闭合开关S，向右移动滑动变阻器的滑片P，电压表V的示数 ______（选填“变大”“不变”或
“变小”）。
（2）若闭合开关S，电路正常工作，一段时间后，发现电压表的示数变为零，已知电路中仅有一处故障，
且只发生在变阻器R 或电阻R 上。电路中的故障可能是______；请写出在现有电路中进一步确定故障的
1 2
操作方法、电压表示数的变化情况及对应的故障。______
【答案】 ①. 变大 ②. R 短路或R 断路 ③. 断开开关S，若电压表示数由0变为U，则R 短路；
1 2 1
若电压表示数始终为0，则R 断路
2
【解析】
【详解】（1）[1]由电路图可知，R 与R 串联，电压表测R 的电压，当滑片向右移动时，R 的阻值变大，
1 2 1 1
总电阻变大，总电流变小，R 两端的电压变小，R 两端的电压变大，即电压表的示数变大。
2 1
（2）[2]一段时间后，电压表的示数变为零，则电路出现断路，或者电压表测量的用电器出现短路，故电
路中的故障可能是R 断路或者R 短路。
2 1
[3]断开开关S，此时电压表与R 串联，若电压表示数由0变为U，则R 短路；若电压表示数始终为0，则
2 1
R 断路。
2
13. 两位同学对“雨滴的落地速度跟雨滴的质量关系”持有不同的意见。
小佳认为：质量小的雨滴落地速度更大。
小汇认为：质量大的雨滴落地速度更大。
为寻找证据支撑观点，他们查阅资料后得到相关信息：
①下落过程中雨滴可近似看作一个质量、体积都不变的球体（已知球体的体积为 ）；
②雨滴落到接近地面时，可看作匀速直线运动；
③雨滴匀速下落时的速度与雨滴半径的数据关系见下表。
雨滴的半径r
10 12 14 16 18
（×10-4米）
雨滴匀速下落的速度v
4.20 5.52 6.96 8.50 10.14
（米/秒）
（1）分析比较表中雨滴匀速下落时的速度v与雨滴半径r的数据关系，可得：______。
第6页/共13页
学科网（北京）股份有限公司（2）半径为r、密度为的雨滴作匀速直线运动时，受到的空气阻力大小为______（用字母表示）。
（3）请写出你支持哪位同学的观点，并写出依据______。
【答案】 ①. 雨滴匀速下落时的速度v随雨滴半径r的增大而增大 ②. πr3ρg ③. 支持小汇的
观点，下落过程中雨滴可近似看作一个重力、体积都不变的球体，由
m = V
可知，密度相同时，半径大的雨滴质量大；雨滴落到接近地面时，可看作匀速直线运动，所以落地速度大
小即为匀速运动时速度的大小；雨滴匀速下落时的速度随雨滴半径的增大而变大，因此质量大的雨滴落地
速度更大
【解析】
【详解】（1）[1]由表中数据可知，当雨滴匀速下落时，雨滴的半径r增大，雨滴匀速下落的速度v也增大，
因此可以得出雨滴匀速下落时的速度v随雨滴半径r的增大而增大。
（2）[2]因为雨滴作匀速直线运动，处于平衡状态，因此受到的空气阻力等于重力，即
（3）[3]支持小汇的观点，下落过程中雨滴可近似看作一个重力、体积都不变的球体，由
，m = V
可知，密度相同时，半径大的雨滴质量大；雨滴落到接近地面时，可看作匀速直线运动，所以落地速度大
小即为匀速运动时速度的大小；雨滴匀速下落时的速度随雨滴半径的增大而变大，因此质量大的雨滴落地
速度更大。
三、作图题。
14. 在图中，小球受到的重力G为6牛，用力的图示法画出重力G。
第7页/共13页
学科网（北京）股份有限公司【答案】 。
【解析】
【详解】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。
15. 根据图中通电螺线管附近小磁针静止时N极的指向，标出图中磁感线的方向，并在括号内标出电源的
正、负极。
【答案】
【解析】
【详解】由于通电螺线管附近小磁针静止时N极的指向为右，根据异名磁极相互吸引可知，通电螺线管的
右端为N极，由右手定则可知，通电螺线管里的电流方向正面向下，故电源的左端为正极，右端为负极，
磁感线的方向为从右向左，如下图所示
四、综合题。
16. 质量为1千克的水温度升高了20℃，求水吸收的热量Q ．[c ＝4.2×103焦 /（千克·℃）]
吸 水
【答案】8.4×104J
【解析】
第8页/共13页
学科网（北京）股份有限公司【详解】由 知道，水吸收的热量是：
Q =cm△t=4.2×103 J/（kg•℃）×1kg×20℃=8.4×104 J．
吸
答：水吸收的热量是8.4×104 J．
17. 重力大小为20牛的物体，在50牛的水平拉力作用下沿拉力方向做匀速直线运动，10秒内前进了20米，
求此过程中拉力所做的功W和功率P。
【答案】（1）1000焦；（2）100瓦
【解析】
【详解】解：根据 可得，拉力所做的功为
W=Fs=50牛×20米=1000焦
根据 可得，拉力 功率为
的
答：此过程中拉力所做的功为1000焦，功率为100瓦。
18. 在如图所示的电路中，电源电压保持不变，小灯L 的阻值R 为5欧，闭合开关S，电流表示数为1.2
1 1
安。
（1）求电源电压U；
（2）在电路中再接入小灯L 后，闭合开关S，发现小灯L 较亮，而小灯L 较暗。已知小灯L 的阻值R 大
2 1 2 2 2
于R。请写出小灯L 接入电路的方式并说明理由。
1 2
【答案】（1）6V；（2）见解析
【解析】
的
【详解】解：（1）只有小灯泡接入电路中，电源电压等于小灯泡两端 电压
（2）若L、L 串联，所以
1 2
I＝I＝I
1 2
P＝UI＝I R I＝I2 R
1 1 1 1 1· 1 1
P＝UI＝I R I＝I2 R
2 2 2 2 2· 1 2
第9页/共13页
学科网（北京）股份有限公司因为R 大于R，所以P 大于P，小灯L 较亮，不符合题意（舍）
2 1 2 1 2
若L、L 并联，所以
1 2
U＝U ＝U
1 2
因为R 大于R，所以P 大于P，小灯L 较亮，符合题意，因此小灯L 是并联接入电路
2 1 1 2 1 2
答：（1）电源电压为6V；
（2）L、L 并联接入电路时，P 大于P，小灯L 较亮，符合题意。
1 2 1 2 1
19. 如图为水箱示意图，AOC和DO E均为金属杆。其中A端连接按钮M，P为轻质活塞，P与C端通过
1 2
细绳相连；E端连接浮球，D端连接针阀，针阀能将进水口堵住。已知AO 和CO 两点间水平距离相等，P
1 1
上表面处的深度为0.1米，浮球排开水的体积为5×10-4米3。
（1）求浮球所受浮力F 的大小；
浮
（2）求水对活塞P上表面的压强p ；
水
（3）若轻质活塞P即将被拉起时，细绳CP上的拉力为3牛， 求此时作用在按钮M上的竖直向下压力F
压
的大小；
（4） 若浮球受到竖直向上的浮力和竖直向下的重力相等时，针阀恰好将进水口堵住，放水后水箱中水位
下降，浮球的排水体积减小，受到的浮力减小，浮球受到的重力大于浮力，杠杆D E绕O 顺时针转动，针
2
阀被拉起，水从进水口进入水箱。请参考上述描述说明水箱的出水过程。
【答案】（1）4.9牛；（2）980帕；（3）3牛；（4）见解析
【解析】
【详解】解：（1）浮球排开水的体积为5×10-4米3，浮球所受浮力F 的大小为
浮
F ＝ρ gV ＝1.0×103千克/米3×9.8牛/千克×5×10-4米3＝4.9牛
浮 水 排
（2）P上表面处的深度为0.1米，水对活塞P上表面的压强为
p ＝ρ gh＝1.0×103千克/米3×9.8牛/千克×0.1米=980帕
水 水
第10页/共13页
学科网（北京）股份有限公司（3）根据杠杆的平衡条件可知
F l＝F l
压 1 拉 2
AO 和OC两点间的水平距离相等，即l＝l ，故
1 1 1 2
F ＝F ＝3牛
压 拉
（4）轻质活塞P因受到水的压力而将下水口堵住，排水时用力向下按下按钮M，杠杆AC绕O 顺时针转
1
动，细绳对活塞P的拉力大于活塞P受到水的压力，P被细绳拉起，水箱内的水从下水口冲出。
答：（1）浮球所受浮力F 的大小为4.9牛；
浮
（2）水对活塞P上表面的压强p 为980帕；
水
（3）作用在按钮M上的竖直向下压力F 的大小为3牛；
压
（4）轻质活塞P因受到水的压力而将下水口堵住，排水时用力向下按下按钮M，杠杆AC绕O 顺时针转
1
动，细绳对活塞P的拉力大于活塞P受到水的压力，P被细绳拉起，水箱内的水从下水口冲出。
20. 小慧做“测定小灯泡的电功率”的实验，将电源（电压为2伏的整数倍且保持不变）、待测小灯泡
（标有“3.8V”字样）、电流表、滑动变阻器、开关串联，然后将电压表并联在电路中。小慧闭合开关，
观察到电压表示数如图（a）所示，小灯泡发光较暗。然后移动变阻器滑片至最大阻值处，观察到电流表
示数为0.2A，此过程中电压表指针向右偏转了1小格。他经过思考设法使小灯正常发光，观察到电流表示
数如图（b）所示。
（1）小慧将电压表并联在______两端（选填 “小灯泡”或“变阻器”）；
（2）求实验中所用电源的电压U；（需写出解答过程）______
（3）求小灯泡的额定功率P 。（需写出解答过程）______
额
【答案】 ①. 变阻器 ②. 6.0V ③. 1.14W
【解析】
【详解】（1）[1]由图（a）可知电压表的量程是0~15V，分度值是0.5A，电压表的示数是3.5V，然后移动
变阻器滑片至最大阻值处，变阻器连入电路的电阻变大，由串联电路的分压原理可知，此时变阻器两端的
电压变大，由串联电路电压的规律可知灯泡两端的电压变小，此过程中电压表指针向右偏转了1小格，电
压表的示数变大，说明电压表并联在变阻器两端。
（2）[2]闭合开关，电压表的示数是3.5V，小灯泡发光较暗，小灯泡两端的电压小于3.8V，则电源电压
U<3.5V+3.8V=7.3V
第11页/共13页
学科网（北京）股份有限公司移动变阻器滑片至最大阻值处，此过程中电压表指针向右偏转了1小格，电压表的示数是
3.5V+0.5V=4V
由串联电路电压 的规律可知电源电压
U>4V
所以电源电压
4V
