普陀区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分 150 分 考试时间 100 分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答
题一律无效。

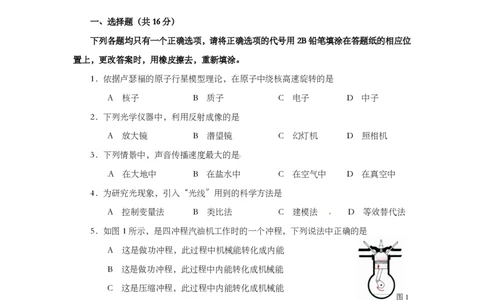

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是
A 核子 B 质子 C 电子 D 中子
2．下列光学仪器中，利用反射成像的是
A 放大镜 B 潜望镜 C 幻灯机 D 照相机
3．下列情景中，声音传播速度最大的是
A 在大地中 B 在盐水中 C 在空气中 D 在真空中
4．为研究光现象，引入“光线”用到的科学方法是
A 控制变量法 B 类比法 C 建模法 D 等效替代法
5．如图1所示，是四冲程汽油机工作时的一个冲程，下列说法中正确的是
A 这是做功冲程，此过程中机械能转化成内能
B 这是做功冲程，此过程中内能转化成机械能
C 这是压缩冲程，此过程中内能转化成机械能
图1
D 这是压缩冲程，此过程中机械能转化成内能
6．在图2所示的电路中，电源电压保持不变，电键S闭合，当S 由断开到闭合，下列
1
说法中正确的是
A 电压表V和电流表A的示数都不变 B 电阻R消耗的电功率不变
1
C 电压表V和电流表A示数都减小 D 电路消耗的电功率减小
7．在图3中，重为G的木块A用细线固定在装水的容器中，当木块一半体积浸在水中
时，细线对木块的拉力为F。若木块全部浸没在水中时，则细线对木块的拉力大小为教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A 2F B F＋G C 2 F＋G D 2 F－G
V
R
1
A
A
S
1
R
2
S
图2 图3

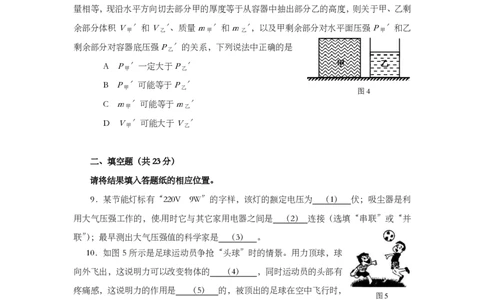

8．如图 4 所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平面上，甲、乙质
量相等，现沿水平方向切去部分甲的厚度等于从容器中抽出部分乙的高度，则关于甲、乙剩
余部分体积V ＇和V ＇、质量m ＇和m ＇，以及甲剩余部分对水平面压强P ＇和乙
甲 乙 甲 乙 甲
剩余部分对容器底压强P ＇的关系，下列说法中正确的是
乙
A P ＇一定大于P ＇
甲 乙
甲 乙
B P ＇可能等于P ＇
甲 乙
图4
C m ＇可能等于m ＇
甲 乙
D V ＇可能大于V ＇
甲 乙
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．某节能灯标有“220V 9W”的字样，该灯的额定电压为 （1） 伏；吸尘器是利
用大气压强工作的，使用时它与其它家用电器之间是 （2） 连接（选填“串联”或“并
联”）；最早测出大气压强值的科学家是 （3） 。
10．如图 5所示是足球运动员争抢“头球”时的情景。用力顶球，球
向外飞出，这说明力可以改变物体的 （4） ，同时运动员的头部有
疼痛感，这说明力的作用是 （5） 的，被顶出的足球在空中飞行时，
图5
受力 （6） （选填“平衡”或“不平衡”）。
11． 随着我国科技进步，已多次成功发射载人飞船进入太空。某物体搭载飞船进入太空，
该物体的质量 （7） （选填“变大”、“变小”或“不变”），地面指挥中心通过 （8） 把
信息传输到飞船上（选填“无线电波”、“光波”或“声波”）。飞船上的太阳能电池板能将
太阳能转化为 （9） 能。
12．甲、乙两车分别从相距500米的P、Q两点同时沿水平直线同向而行，它们的s-t图像
如图6（a）、（b）所示。若以乙车为参照物，甲车是 （10） 的（选填“静止”或“运动”）；乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
车通过60米的距离，需要的时间为 （11） 秒；两车运动15秒，它们的间距为 （12） 米。
s/米 甲 s/米
40 60 乙 5 10
30 45
0 15
1 2
20 30 V
0 3
10 15
- 3 15
0 1 2 3 4 5 6 t/秒 0 1 2 3 4 5 6 t/秒
（a） （b）
图6 图7

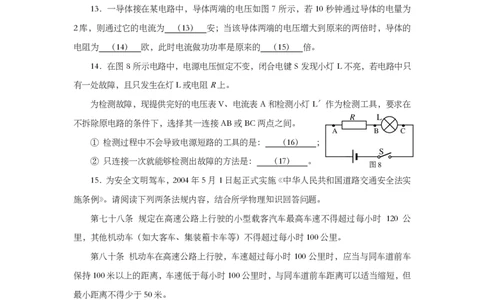

13．一导体接在某电路中，导体两端的电压如图 7 所示，若 10 秒钟通过导体的电量为
2库，则通过它的电流为 （13） 安；当该导体两端的电压增大到原来的两倍时，导体的
电阻为 （14） 欧，此时电流做功功率是原来的 （15） 倍。
14．在图8所示电路中，电源电压恒定不变，闭合电键S发现小灯L不亮，若电路中只
有一处故障，且只发生在灯L或电阻R上。
为检测故障，现提供完好的电压表V、电流表A和检测小灯L＇作为检测工具，要求在
R L
不拆除原电路的条件下，选择其一连接AB或BC两点之间。 · · ·
A B C
① 检测过程中不会导致电源短路的工具的是： （16） ；
S
② 只连接一次就能够检测出故障的方法是： （17） 。
图8
15．为安全文明驾车，2004年5月1日起正式实施《中华人民共和国道路交通安全法实
施条例》。请阅读下列两条法规内容，结合所学物理知识回答问题。
第七十八条 规定在高速公路上行驶的小型载客汽车最高车速不得超过每小时 120 公
里，其他机动车（如大客车、集装箱卡车等）不得超过每小时100公里。
第八十条 机动车在高速公路上行驶，车速超过每小时 100 公里时，应当与同车道前车
保持100米以上的距离，车速低于每小时100公里时，与同车道前车距离可以适当缩短，但
最小距离不得少于50米。
① 高速上，对不同车型限制速度不同的原因：为控制行驶车辆的动能， （18） ；
② 高速行驶车辆之间要保持一定车距的目的： （19） 。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
16．图9中重为6牛的物体静止在水平面上，用力的图示法画出它所受的重力G。
17．在图 10 中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
两个，并分别填入电路的空缺处。填入后要求：①小灯泡 L 和 L 并联连接；②小灯泡 L
1 2 1
和L 都能发光。
2
18．请在图11中根据通电螺线管的N、S极，标出小磁针的N极，周围磁感线方向，
以及电源正、负极。
L
1
N S
L
2
S
电源
（ ） （ ）
图9 图10 图11
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为2千克的20 ℃的水，温度降低5℃。求水放出的热量Q 。
放
［c ＝4.2×103焦/（千克·℃）］
水
20．如图12所示，一轻质杠杆可绕O点转动，在杠杆的A端挂一重为60牛的物体甲，
在B端施加一个力F，已知OA∶AB＝1∶2。
A B
求：为使杠杆水平平衡，作用在B端的力F的最小值和方向。 O
甲
图12
21．在图 13（a）所示的电路中，电源电压为 6 伏保持不变，电阻R的阻值为 10 欧，
1
滑动变阻器上标有“20Ω 1A”字样，闭合电键S，当滑动变阻器R的滑片P移到某一位置
2
时，电流表A的示数为0.4安。
R1 P R2
5 10
0 15
1 2
V
A B C D 0 3
A
S - 3 15
（a） （b）
图13教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① 求R两端的电压U。
1 1
② 求此时R消耗的电功率P。
2 2
③ 现有一个表盘如图13（b）所示的电压表可接入电路。
当选用 挡量程，并把电压表接入 两点时，在移动滑动变阻器滑片P的
过程中电压表指针偏转变化角度最大。求此时滑动变阻器接入电路的阻值范围。
[来源:学+科+网]
22．如图14所示，水平地面上足够深的轻质圆柱形容器中放有质量为2.1千克，密度为
0.75×103千克/米3的圆柱形木块，木块、容器的底面积分别为3S、8S。
① 求圆柱形木块的体积V 。
木
② 在容器中加入水，当水深为0.01米，求水对容器底部的压强p。
图14
③ 继续往容器中加水，当木块对容器底部的压力恰好为0时，求容器对桌面的压力F。
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．弹簧测力计是测量 （1） 的工具，用它测量前要使指针对准 （2） 。
电学实验中常用到电压表，使用时应 （3） 联在待测电路（选填“串”或“并”），同时
“－”接线柱应与被测导体靠近电源 （4） 极的一端相连。
24．在“测定物质密度”的实验中，小李填写的实验报告(部分)如下，请完成空格处的
内容。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
实验名称：测定物质的密度
实验目的：测定盐水的密度
（5） ：托盘天平(含砝码)、量筒、盐水和烧杯
实验原理： （6）
实验步骤：① 用已调节好的托盘天平测出烧杯和盐水的总质量m ；
1
② 将烧杯中的盐水 （7） （选填“全部”或“部分”）倒入量筒中，
测出倒入盐水的体积V；
③ 用托盘天平测出 （8） 的质量m ；
2
……
25．如图 15 所示，小李和小华分别用甲、乙凸透镜正对着前方的一支点燃的蜡烛，当
凸透镜在A、B、C三个位置时，他们透过凸透镜观察到的烛焰的像如表一所示。
表一
位置 甲凸透镜 乙凸透镜
A 倒立、放大 倒立、放大
B 倒立、放大 倒立、缩小
A B C
C 倒立、缩小 倒立、缩小
图15 图16
根据看到的现象他们猜想：凸透镜所成像的性质可能与物距和 （9） 有关。
为了进一步验证他们的猜想，小李和小华分别选用不同的凸透镜，并按图 16 所示安装
调整好器材后进行了多次实验，每次都在光屏上得到发光体清晰的像，测量并记下相应的
物理量，记录数据如表二和表三所示。
表二 焦距10厘米 表三 焦距15厘米
实验 物距 像距 物高 像高 实验 物距 像距 物高 像高
序号 [来源:学科网（] 厘米） （厘米） （厘米） （厘米） 序号 （厘米） （厘米） （厘米） （厘米）
1 20 20 6 6 5 20 60 6 18
2 30 15 6 3 6 30 30 6 6
3 40 13.3 6 2 7 40 24 6 3.6
4 50 12.5 6 1.5 8 50 21.4 6 2.57
① 分析比较实验序号2或3或4或7或8中物距与焦距的大小关系及相关条件，可得
出的初步结论是： （10） ，物体经凸透镜能成缩小的实像。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
② 分析比较实验序号1、2、3与4（或5、6、7与8）中第二、三、五列数据的变化关
系及相关条件，可得出的初步结论是：同一物体经同一凸透镜成实像时， （11） 。
③ 分析比较实验序号1与5，（或2与6，或3与7，或4与8）中数据及相关条件，可
得出的初步结论是： （12） 。
④ 根据上述实验结果可以判断：表一中甲凸透镜的焦距 （13） 乙凸透镜的焦距。
（选填“大于”、“等于”或“小于”）
26．甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压不
同（均为1.5伏的整数倍），滑动变阻器两个（分别标有“10Ω 2A”和“20Ω 2A”字样），
待测小灯两个（都标有“0.2A”字样，且额定功率在0.6瓦—0.9瓦之间）。甲、乙两同学各自
选取一个变阻器、小灯、电源及其它器材按要求正确连接电路，并进行实验。闭合电键后，
移动变阻器的滑片，他们均发现小灯正常发光时，滑片的位置恰好在中点（即变阻器接入电
路的电阻为最大阻值的一半），但是甲灯比乙灯亮。
① 请画出他们的实验电路图 （14） （用2B铅笔在答题纸上相应位置作图）
① 简述他们判断小灯泡正常发光的方法。 （15）
③ 甲同学所用的电源电压为 （16） 伏，滑动变阻器的规格为 （17） ；乙同学选
用小灯泡的额定功率为 （18） 瓦。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
普陀区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（标准答案）
一、选择题 1.C 2.B 3.A 4.C
（每题2分） 5.D 6.B 7.C 8.B
（第9~13题每格1分，第14、15题每格2分）
9．220。 并联。 托里拆利。
10．运动状态。 相互。 不平衡。
11．不变。 无线电波。 电。
二、填空题 12．静止。 6。 500。
13．0.2。 30。 4。
14．电压表V、检测小灯L＇。 将检测小灯L＇接在AB两点之间。
15．① 车辆质量越大，速度越小。
② 防止行驶车辆由于惯性导致的碰撞和追尾事故。（回答合理均给分）
（第16、17每题2分，18题3分）
三、作图题 16．作用点、大小、方向错一个扣1分，扣完为止。
17．电池符号，电流表符号各1分，如果导致电路有短路出现扣2分。
18．小磁针N极、磁感线方向、电源正、负极错一个扣1分，扣完为止。
19．Q ＝m c Δt 1
放 水
分
＝2千克×4.2×103焦/（千克·℃）×5℃ 2
分＝4.2×104焦 1
四、计算题 分
[来源:学|科|网][来源:学*科*网]
（24分） 20．F＝G ＝60牛 1分
2 甲
F L＝F L 1分
1 1 2 2
F＝G L / L 1分
甲 OA OB
＝60牛×1/3＝20牛 1分
F的方向为竖直向上 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
21．① U＝R I 1分
1 1 1
＝10欧×0.4安＝4伏 1分
② P＝U I＝（U− U）I 1分
2 2 2 1 1
＝（6伏−4伏）×0.4安＝0.8瓦 1分
③ 3V CD 2 分
U＝0 R＝0 1 分
2 2
U＝3V R∶R＝U∶U
2 1 2 1 2
R＝（3V/3V）×10欧＝10欧 1分
2
R的范围是0欧—10欧。
2
22．① V ＝m /ρ 1分
木 木 木
＝2.1千克/0.75×103千克/米3
＝2.8×10-3米3 1分
② p ＝ρ gh 1分
水 水
＝1.0×103千克/米3×9.8牛/千克×0.01米
＝98帕 1分
③ F ＝G
浮 木
V ＝m g/ρ g
排 木 水
＝2.1千克/1.0×103千克/米3
＝2.1×10-3米3 1分
V ∶V ＝S ∶S
排 水 木 水
V ＝[（8S－3S）/3 S]×2.1×10-3米3 1分
水
＝3.5×10-3米3 1分
m ＝ρ V
水 水 水
＝1.0×103千克/米3×3.5×10-3米3
＝3.5千克 1分
F＝（m ＋m ）g
水 木
＝（3.5千克＋2.1千克）×9.8牛/千克
＝ 54.88牛 1分
五、实验题 23．力的大小。 零刻度线。 并。 负。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
24．实验器材。 ρ＝m / V。 部分。 装有剩余盐水的烧杯。
25．（1）凸透镜的焦距。
（2）① 物距大于两倍焦距。
② 物距越大，像距越小，像越小。
③ 同一物体经不同的凸透镜成实像时，物距相同，焦距越大，
像距越大，成的像越大。
④ 大于
26．① 电路图只要有错就扣1分。
② 当电流表示数为0.2安时，小灯正常发光。
③ 6 “20Ω 2A” 0.7
