2021 学年第一学期普陀区九年级期末测评综合样卷
物理部分
一、选择题
1. 下列各物理量中，可以用来鉴别物质的是（ ）
A. 压强 B. 密度 C. 质量 D. 电阻
2. 一位中学生站立在水平地面上，对水平地面的压强约为（ ）
.
A 1.5×102帕 B. 1.5×103帕 C. 1.5×104帕 D. 1.5×105帕

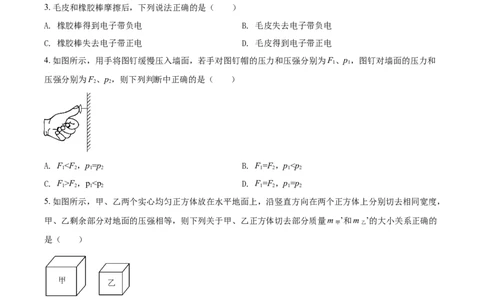

3. 毛皮和橡胶棒摩擦后，下列说法正确的是（ ）
A. 橡胶棒得到电子带负电 B. 毛皮失去电子带负电
C. 橡胶棒失去电子带正电 D. 毛皮得到电子带正电
4. 如图所示，用手将图钉缓慢压入墙面，若手对图钉帽的压力和压强分别为F、p，图钉对墙面的压力和
1 1
压强分别为F、p，则下列判断中正确的是（ ）
2 2
A. F<F，p=p B. F=F，p<p
1 2 1 2 1 2 1 2
C. F>F，p<p D. F=F，p=p
1 2 1 2 1 2 1 2
5. 如图所示，甲、乙两个实心均匀正方体放在水平地面上，沿竖直方向在两个正方体上分别切去相同宽度，
甲、乙剩余部分对地面的压强相等，则下列关于甲、乙正方体切去部分质量m ’和m ’的大小关系正确的
甲 乙
是（ ）
A. m ’一定大于m ’
甲 乙
B. m ’一定等于m ’
甲 乙
C. m ’可能小于m ’
甲 乙
D. m ’可能不等于m ’
甲 乙
6. 在图所示的电路中，电源电压保持不变，若将电流表A 接入电路中，闭合开关S，移动滑片P，下列操
1
作中能使电流表A 和A的示数的比值变大是（ ）
1
学科网（北京）股份有限公司①电流表A 接在a点，滑片P向右移动
1
②电流表A 接在a点，滑片P向左移动
1
③电流表A 接在b点，滑片P向右移动
1
④电流表A 接在b点，滑片P向左移动
1
A. ①和③ B. ②和④ C. ②和③ D. ①和④
二、填空题

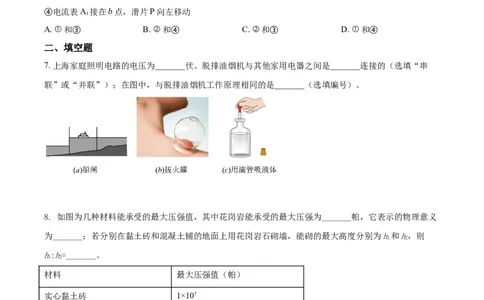

7. 上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串
联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。
8. 如图为几种材料能承受的最大压强值，其中花岗岩能承受的最大压强为_______帕，它表示的物理意义
为_______；若分别在黏土砖和混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度分别为h和h，则
1 2
h:h=_______。
1 2
材料 最大压强值（帕）
实心黏土砖 1×107
混凝土 3×107
花岗岩 2.5×107
9. 导体两端电压为6伏，通过该导体的电流为0.3安，则该导体的电阻为_______欧，通电10秒钟，通过
该导体的电量为_______库。若将该导体两端的电压增加4伏，则通过该导体的电流增加_______安。
10. 用手把体积为1×10-4米3的小球浸没在水中，小球受到的浮力为_______牛，方向_______；若该小球重
学科网（北京）股份有限公司为0.8牛，放手后，小球将_______（选填“上浮”“悬浮”或“下沉”）。
11. 现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联
接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大
于”“等于”或“小于”）。

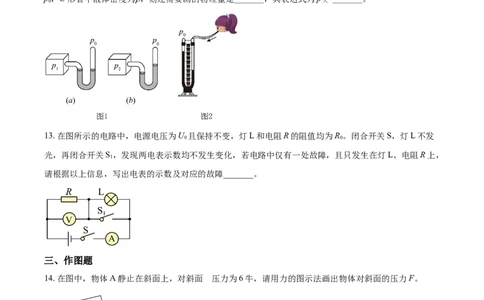

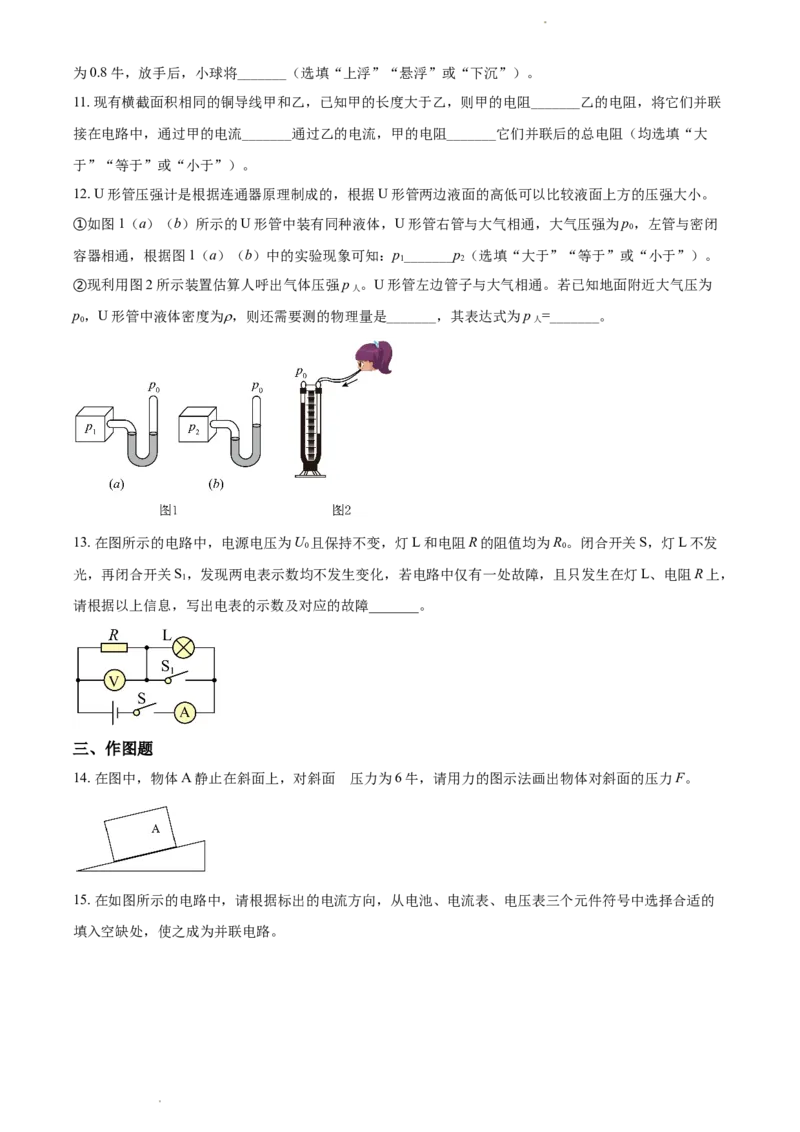

12. U形管压强计是根据连通器原理制成的，根据U形管两边液面的高低可以比较液面上方的压强大小。
①如图1（a）（b）所示的U形管中装有同种液体，U形管右管与大气相通，大气压强为p，左管与密闭
0
容器相通，根据图1（a）（b）中的实验现象可知：p_______p（选填“大于”“等于”或“小于”）。
1 2
②现利用图2所示装置估算人呼出气体压强p 。U形管左边管子与大气相通。若已知地面附近大气压为
人
p，U形管中液体密度为，则还需要测的物理量是_______，其表达式为p =_______。
0 人
13. 在图所示的电路中，电源电压为U 且保持不变，灯L和电阻R的阻值均为R。闭合开关S，灯L不发
0 0
光，再闭合开关S，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，
1
请根据以上信息，写出电表的示数及对应的故障_______。
三、作图题
14. 在图中，物体A静止在斜面上，对斜面 的压力为6牛，请用力的图示法画出物体对斜面的压力F。

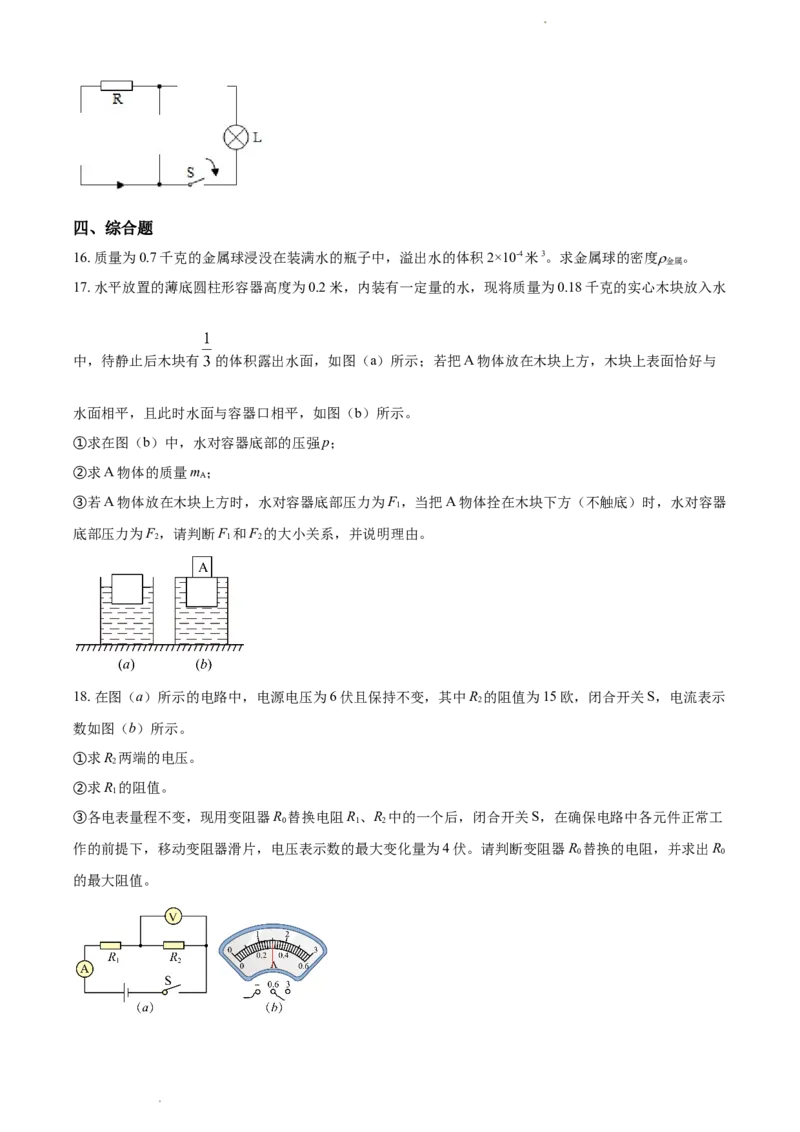

15. 在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的
填入空缺处，使之成为并联电路。
学科网（北京）股份有限公司四、综合题
16. 质量为0.7千克的金属球浸没在装满水的瓶子中，溢出水的体积2×10-4米3。求金属球的密度 。
金属

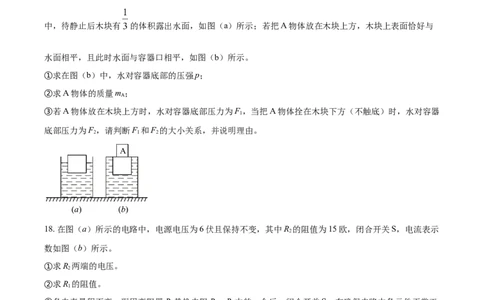

17. 水平放置的薄底圆柱形容器高度为0.2米，内装有一定量的水，现将质量为0.18千克的实心木块放入水
中，待静止后木块有 的体积露出水面，如图（a）所示；若把A物体放在木块上方，木块上表面恰好与
水面相平，且此时水面与容器口相平，如图（b）所示。
①求在图（b）中，水对容器底部的压强p；
②求A物体的质量m ；
A
③若A物体放在木块上方时，水对容器底部压力为F，当把A物体拴在木块下方（不触底）时，水对容器
1
底部压力为F，请判断F 和F 的大小关系，并说明理由。
2 1 2
18. 在图（a）所示的电路中，电源电压为6伏且保持不变，其中R 的阻值为15欧，闭合开关S，电流表示
2
数如图（b）所示。
①求R 两端的电压。
2
②求R 的阻值。
1
③各电表量程不变，现用变阻器R 替换电阻R、R 中的一个后，闭合开关S，在确保电路中各元件正常工
0 1 2
作的前提下，移动变阻器滑片，电压表示数的最大变化量为4伏。请判断变阻器R 替换的电阻，并求出R
0 0
的最大阻值。
学科网（北京）股份有限公司19. 小华做“用电流表、电压表测电阻”实验，可选用器材有：电源（有两种规格，有6伏和4.5伏）、待
测电阻Rx、电流表、电压表、滑动变阻器（有两种规格，分别标有“10欧 2安”和“20欧 1安”字样）、
开关以及导线若干。他选用实验器材，按照图1所示示电路连接。
①连接的电路如图1所示，图中尚有一根导线未连接，请用笔线代替导线在图中连接。连接后要求：滑片
P向右移动，电压表示数变大______（用2B铅笔在答题纸的相应位置连线）。
②当滑片P在滑动变阻器一端时，闭合开关S，电压表和电流表示数如图2所示，滑片P移动到某一位置
时，电压表和电流表指针都自原来位置转动了一小格，继续移动滑片P到另一端时，电流表示数为0.3A。
（a）请根据图1、2及相关信息，将表一填写完整（电阻值精确到0.1欧）______。
（b）小华选用的滑动变阻器规格是：______。
表一
序号/物理 电压Ux 电流Ix 电阻Rx 电阻Rx平均值
量 （伏） （安） （欧） （欧）
1
2
3
20. 小李和小明为了“探究导体中电流与电压的关系”，用A、B两个导体进行实验。实验中多次改变导体
两端的电压大小，并将测量的数据记录在表一和表二中。
表一（小李）
导 实验序 电压 电流
体 号 （伏） （安）
1 1.2 0.08
2 2.4 0.16
A
3 3.6 0.24
表二（小明）
学科网（北京）股份有限公司导 实验序 电压 电流
体 号 （伏） （安）
.
4 1.8 018
5 3.6 0.36
B
.
6 54 0.54
①分析比较实验序号1、2、3或4、5、6中 的电流与电压变化的倍数关系，可得出的初步结论是：对同一
导体，______。
②进一步综合分析表一、表二的数据，可得的初步结论是：______。
③根据实验序号______的数据，他们提出了猜想：在相同电压的情况下，通过不同导体的电流不相同，为
进一步验证猜想，他们分别设计了实验方案，如图（a）（b）所示。（a）方案通过移动滑片来改变接入电
路的导体的电阻，（b）方案通过替换定值电阻R来改变接入电路的导体电阻。讨论后觉得图（a）的方案
难以完成实验。请你写出其原因：______。
学科网（北京）股份有限公司2021 学年第一学期普陀区九年级期末测评综合样卷
物理部分
一、选择题
1. 下列各物理量中，可以用来鉴别物质的是（ ）
A. 压强 B. 密度 C. 质量 D. 电阻
【答案】B
【解析】
【详解】密度是物质的一种特性，所以可以用密度来鉴别物质，压强、质量和电阻都不是物质的特性，不
能用来鉴别物质。
故选B。
2. 一位中学生站立在水平地面上，对水平地面的压强约为（ ）
A. 1.5×102帕 B. 1.5×103帕 C. 1.5×104帕 D. 1.5×105帕
【答案】C
【解析】
【详解】一位中学生的质量约为50kg，所以中学生的重力为
中学生两只脚与地面的接触面积约为0.03m2，则中学生对水平地面的压强约为
故选C。
3. 毛皮和橡胶棒摩擦后，下列说法正确的是（ ）
A. 橡胶棒得到电子带负电 B. 毛皮失去电子带负电
C. 橡胶棒失去电子带正电 D. 毛皮得到电子带正电
【答案】A
【解析】
【详解】毛皮与橡胶棒摩擦时，电荷会发生转移，毛皮失去电子带正电，橡胶棒得到电子带负电，故 BCD
错误，A正确。
故选A。

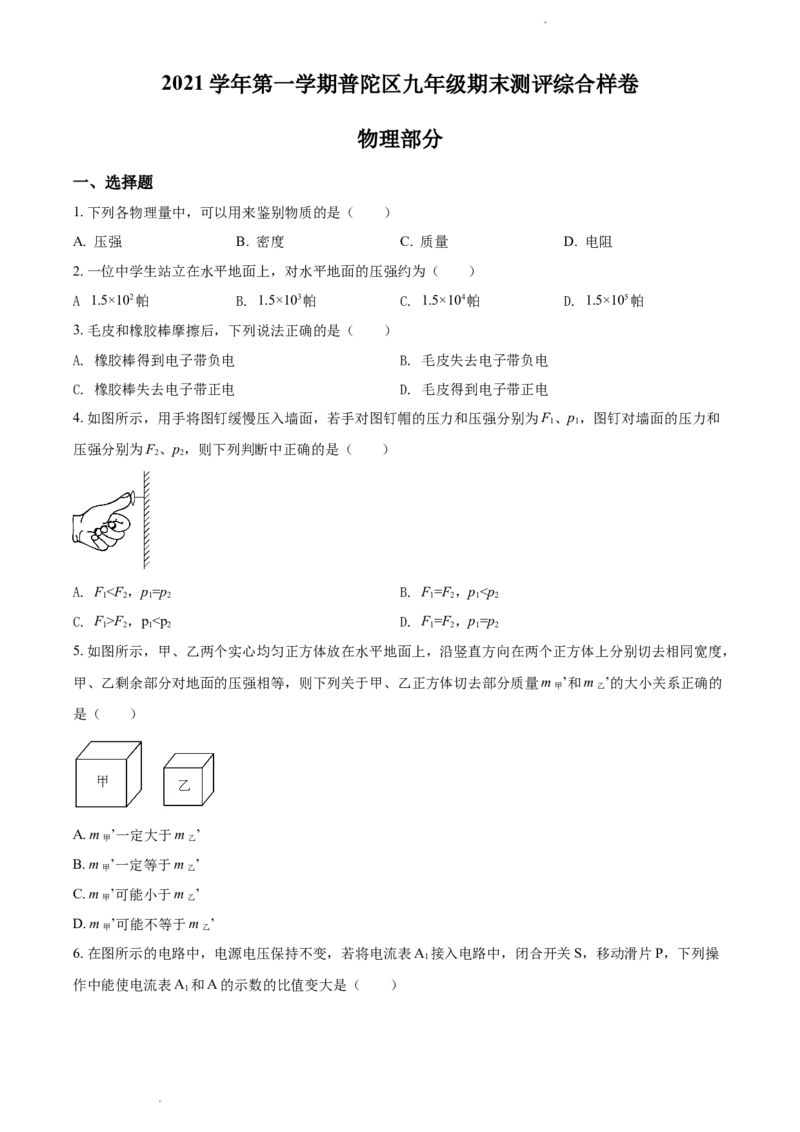

4. 如图所示，用手将图钉缓慢压入墙面，若手对图钉帽的压力和压强分别为F、p，图钉对墙面的压力和
1 1
压强分别为F、p，则下列判断中正确的是（ ）
2 2
学科网（北京）股份有限公司A. F<F，p=p B. F=F，p<p
1 2 1 2 1 2 1 2
C. F>F，p<p D. F=F，p=p
1 2 1 2 1 2 1 2

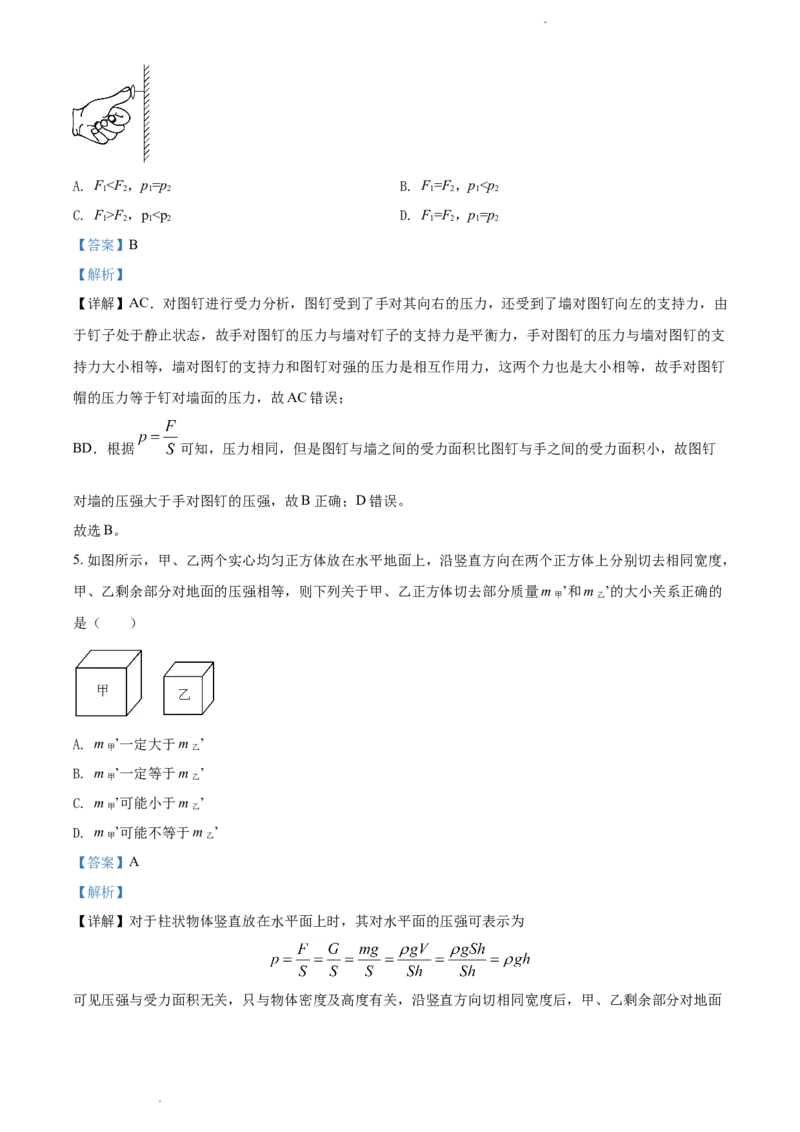

【答案】B
【解析】
【详解】AC．对图钉进行受力分析，图钉受到了手对其向右的压力，还受到了墙对图钉向左的支持力，由
于钉子处于静止状态，故手对图钉的压力与墙对钉子的支持力是平衡力，手对图钉的压力与墙对图钉的支
持力大小相等，墙对图钉的支持力和图钉对强的压力是相互作用力，这两个力也是大小相等，故手对图钉
帽的压力等于钉对墙面的压力，故AC错误；
BD．根据 可知，压力相同，但是图钉与墙之间的受力面积比图钉与手之间的受力面积小，故图钉
对墙的压强大于手对图钉的压强，故B正确；D错误。
故选B。
5. 如图所示，甲、乙两个实心均匀正方体放在水平地面上，沿竖直方向在两个正方体上分别切去相同宽度，
甲、乙剩余部分对地面的压强相等，则下列关于甲、乙正方体切去部分质量m ’和m ’的大小关系正确的
甲 乙
是（ ）
A. m ’一定大于m ’
甲 乙
B. m ’一定等于m ’
甲 乙
C. m ’可能小于m ’
甲 乙
D. m ’可能不等于m ’
甲 乙
【答案】A
【解析】
【详解】对于柱状物体竖直放在水平面上时，其对水平面的压强可表示为
可见压强与受力面积无关，只与物体密度及高度有关，沿竖直方向切相同宽度后，甲、乙剩余部分对地面
学科网（北京）股份有限公司的压强相等，即
沿竖直方向切时，高度不变，其对地压强不变，可知对于切下的相同宽度，对地压强也应该相等，即
甲边长比乙大，切下部分宽度相同，则切下部分 的底面积
所以
故A正确，BCD不正确。
故选A。

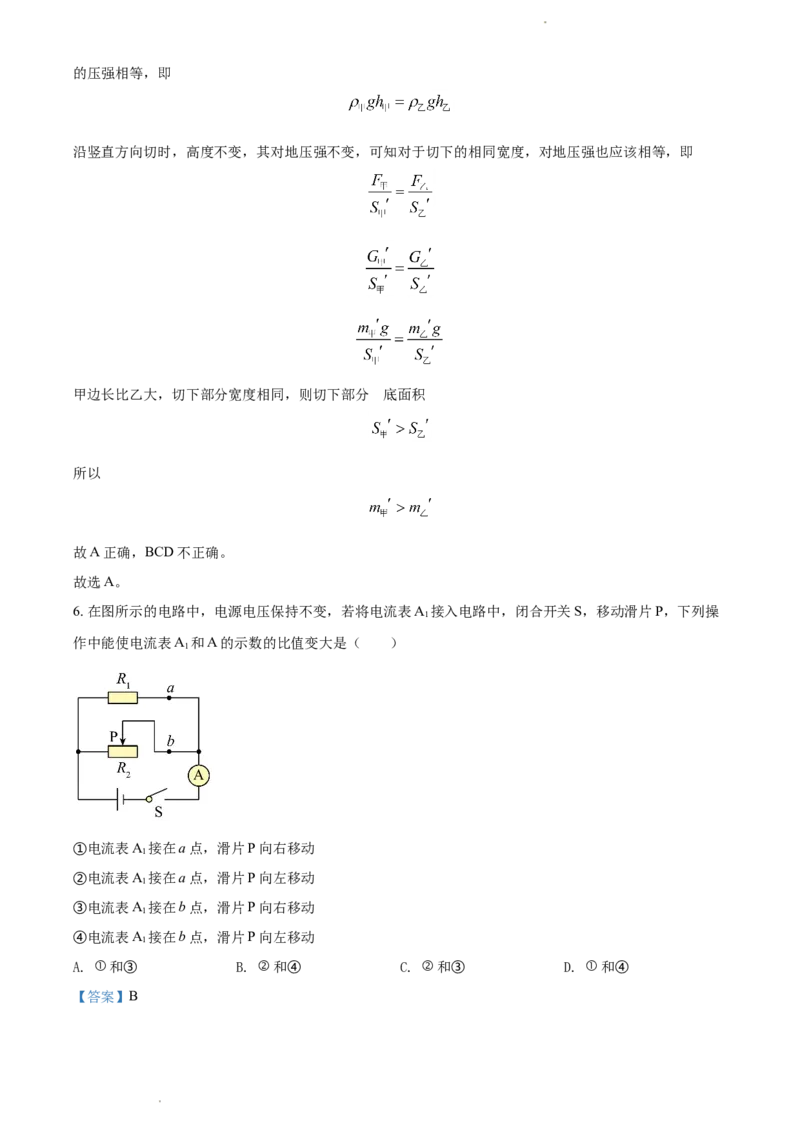

6. 在图所示的电路中，电源电压保持不变，若将电流表A 接入电路中，闭合开关S，移动滑片P，下列操
1
作中能使电流表A 和A的示数的比值变大是（ ）
1
①电流表A 接在a点，滑片P向右移动
1
②电流表A 接在a点，滑片P向左移动
1
③电流表A 接在b点，滑片P向右移动
1
④电流表A 接在b点，滑片P向左移动
1
A. ①和③ B. ②和④ C. ②和③ D. ①和④
【答案】B
学科网（北京）股份有限公司【解析】
【详解】由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的
电压保持不变，电流表A测量干路中的电流，若①电流表A 接在a点，电流表A 测定值电阻的电流，滑
1 1
片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表 A
的示数变小，由于定值电阻阻值不变，所以电流表A 的示数不变，电流表A 和A的示数的比值变小；若
1 1
②电流表A 接在a点，电流表A 测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻
1 1
变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流
表A 的示数不变，电流表A 和A的示数的比值变大；若③电流表A 接在b点，电流表A 测滑动变阻器的
1 1 1 1
电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，
电流表A的示数变小，电流表A 的示数变小，且两个电流表示数减小量相同，设减小量为I，由数学知识
1 0
可得
即电流表A 和A的示数的比值变小；若④电流表A 接在b点，电流表A 测滑动变阻器的电流，滑片P向
1 1 1
左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数
变大，电流表A 的示数变大，且两个电流表示数增大量相同，设减小量为I，由数学知识可得
1 2
即电流表A 和A的示数的比值变大；综上可知，操作中能使电流表A 和A的示数的比值变大是②和④。
1 1
故选B。
二、填空题
7. 上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串
联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。
【答案】 ①. 220 ②. 并联 ③. bc##cb
【解析】
学科网（北京）股份有限公司【详解】[1]中国的家庭电路电压规定为220V，工厂电压为380V。
[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。
[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，
压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原
理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；
图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。
8. 如图为几种材料能承受的最大压强值，其中花岗岩能承受的最大压强为_______帕，它表示的物理意义
为_______；若分别在黏土砖和混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度分别为h和h，则
1 2
h:h=_______。
1 2
材料 最大压强值（帕）
实心黏土砖 1×107
混凝土 3×107
花岗岩 2.5×107
【答案】 ①. 2.5×107 ②. 每平方米 的花岗岩能够承受的最大压力为2.5×107N ③.
【解析】
【详解】[1]根据表格中的信息可知，花岗岩能承受的最大压强为2.5×107Pa。
[2]其物理意义是每平方米的花岗岩能够承受的最大压力为2.5×107N。
[3]从表格中的信息可知，在黏土砖能够承受的最大压强为1×107Pa，根据
则在黏土砖地面上用花岗岩石砌墙，能砌的最大高度为
混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度为
则能砌的最大高度为之比为
学科网（北京）股份有限公司能砌的最大高度为之比为 。
9. 导体两端电压为6伏，通过该导体的电流为0.3安，则该导体的电阻为_______欧，通电10秒钟，通过
该导体的电量为_______库。若将该导体两端的电压增加4伏，则通过该导体的电流增加_______安。
【答案】 ①. 20 ②. 3 ③. 0.2
【解析】
【详解】[1]该导体的电阻为
[2] 根据 可知，通电10秒钟，通过该导体的电量为
[3]若将该导体两端的电压增加4伏，则通过该导体的电流为
通过该导体的电流增加
10. 用手把体积为1×10-4米3的小球浸没在水中，小球受到的浮力为_______牛，方向_______；若该小球重
为0.8牛，放手后，小球将_______（选填“上浮”“悬浮”或“下沉”）。
【答案】 ①. 1 ②. 竖直向上 ③. 上浮
【解析】
【详解】[1]由阿基米德原理可得，小球受到的浮力为
[2]在液体中，物体受到的浮力的方向都是竖直向上。
[3]该小球重为0.8牛，则小球浸没在水中时，小球受到的浮力大于小球的重力，所以，放手后，小球将上
浮。
11. 现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联
学科网（北京）股份有限公司接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大
于”“等于”或“小于”）。
【答案】 ①. 大于 ②. 小于 ③. 大于
【解析】
【详解】[1]导体的电阻大小与导体的长度、横截面积和材料有关，在横截面积和材料相同时，导体长度越
长，导体电阻越大。导线甲和乙的横截面积相同，材料相同，甲的长度大于乙的长度，故甲的电阻大于乙
的电阻。
[2]因为导线甲和乙并联接入电路，并联电路两端电压相等，即
根据 可知，当电压相同时，电阻越大，通过其的电流越小，故通过甲的电流小于通过乙的电流。
[3]当甲乙并联时，甲两端的电压和乙两端的电压相同，即
根据串联电路中，干路电流等于各支路电流之和可知，干路电流
根据 可知，甲乙并联后的总电阻
故甲的电阻大于它们并联后的总电阻。

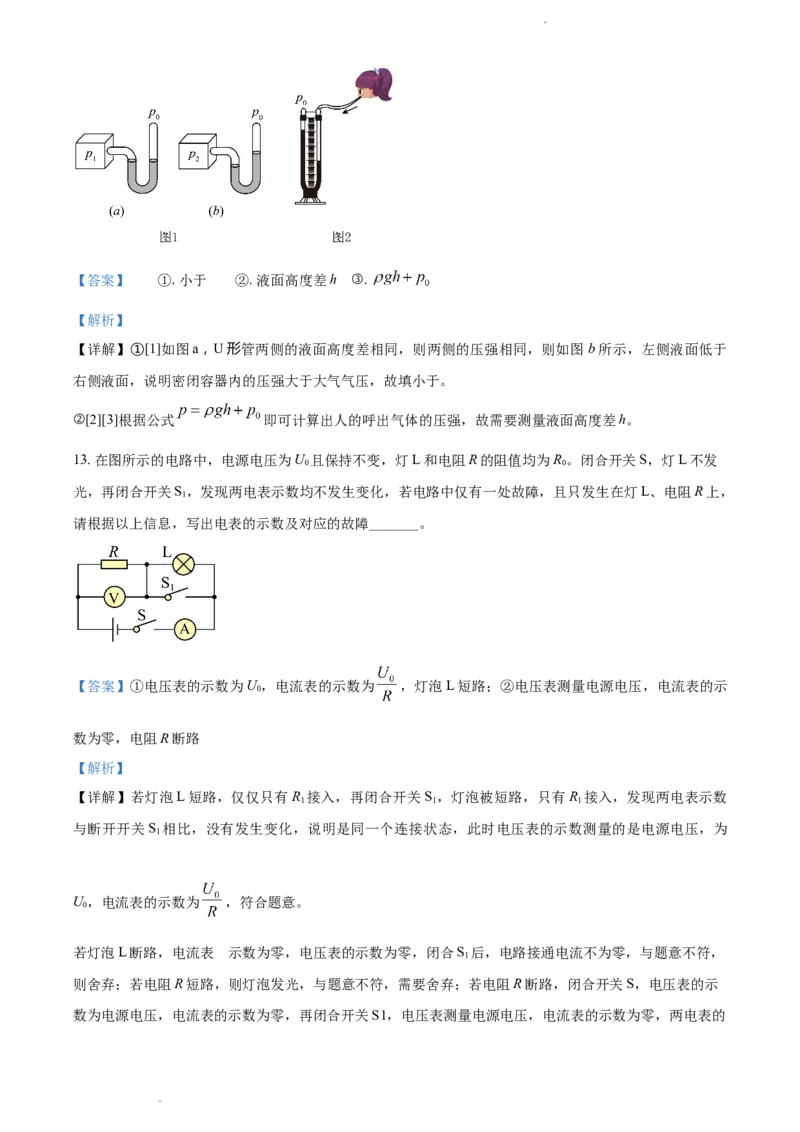

12. U形管压强计是根据连通器原理制成的，根据U形管两边液面的高低可以比较液面上方的压强大小。
①如图1（a）（b）所示的U形管中装有同种液体，U形管右管与大气相通，大气压强为p，左管与密闭
0
容器相通，根据图1（a）（b）中的实验现象可知：p_______p（选填“大于”“等于”或“小于”）。
1 2
②现利用图2所示装置估算人呼出气体压强p 。U形管左边管子与大气相通。若已知地面附近大气压为
人
p，U形管中液体密度为，则还需要测的物理量是_______，其表达式为p =_______。
0 人
学科网（北京）股份有限公司【答案】 ①. 小于 ②. 液面高度差h ③.
【解析】
【详解】①[1]如图a，U形管两侧的液面高度差相同，则两侧的压强相同，则如图 b所示，左侧液面低于
右侧液面，说明密闭容器内的压强大于大气气压，故填小于。
②[2][3]根据公式 即可计算出人的呼出气体的压强，故需要测量液面高度差h。
13. 在图所示的电路中，电源电压为U 且保持不变，灯L和电阻R的阻值均为R。闭合开关S，灯L不发
0 0
光，再闭合开关S，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，
1
请根据以上信息，写出电表的示数及对应的故障_______。

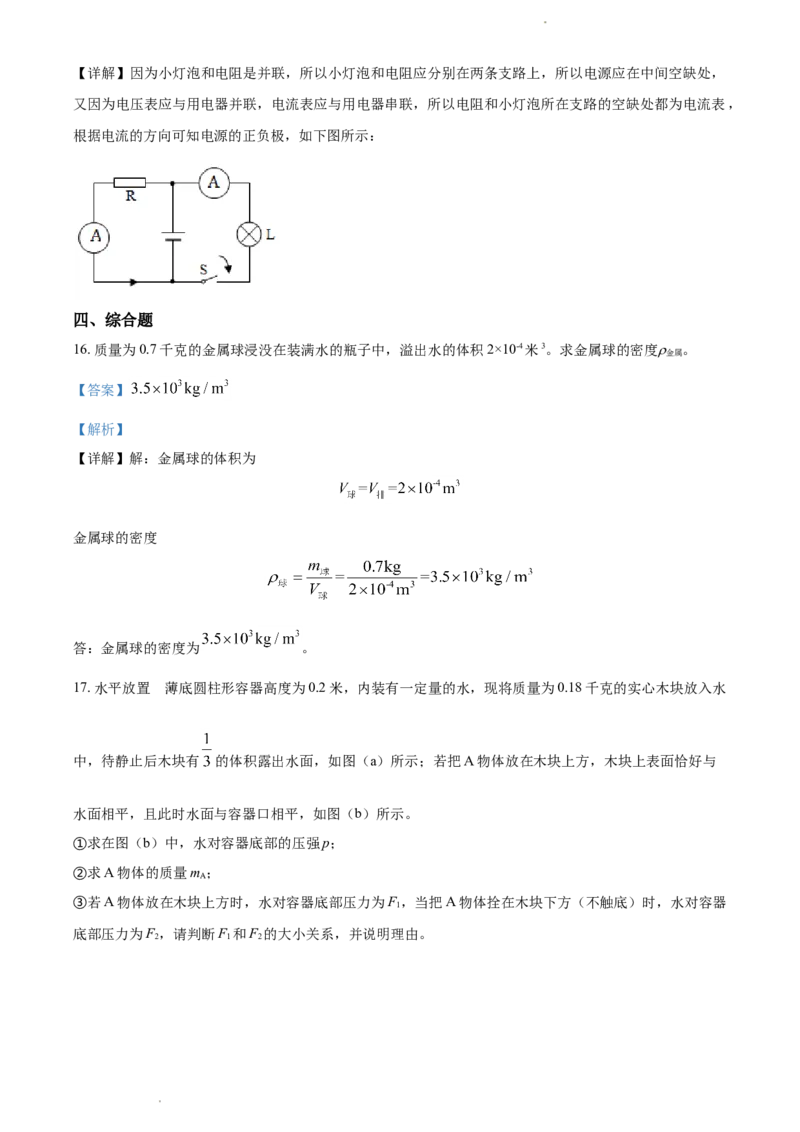

【答案】①电压表的示数为U ，电流表的示数为 ，灯泡L短路；②电压表测量电源电压，电流表的示
0
数为零，电阻R断路
【解析】
【详解】若灯泡L短路，仅仅只有R 接入，再闭合开关S ，灯泡被短路，只有R 接入，发现两电表示数
1 1 1
与断开开关S 相比，没有发生变化，说明是同一个连接状态，此时电压表的示数测量的是电源电压，为
1
U，电流表的示数为 ，符合题意。
0
若灯泡L断路，电流表 的示数为零，电压表的示数为零，闭合S 后，电路接通电流不为零，与题意不符，
1
则舍弃；若电阻R短路，则灯泡发光，与题意不符，需要舍弃；若电阻R断路，闭合开关S，电压表的示
数为电源电压，电流表的示数为零，再闭合开关S1，电压表测量电源电压，电流表的示数为零，两电表的
学科网（北京）股份有限公司示数不变，故符合题意。
故综上所述有两种情况：①电压表 的示数为U，电流表的示数为 ，灯泡L短路；
0
②电压表测量电源电压，电流表的示数为零，电阻R断路。
三、作图题
14. 在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。
【答案】
【解析】
【详解】物体静止在斜面上，对斜面的压力方向垂直于接触面，作用点也在接触面上，作出的物体对斜面
的压力如图所示：
15. 在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的
填入空缺处，使之成为并联电路。
【答案】
【解析】
学科网（北京）股份有限公司【详解】因为小灯泡和电阻是并联，所以小灯泡和电阻应分别在两条支路上，所以电源应在中间空缺处，
又因为电压表应与用电器并联，电流表应与用电器串联，所以电阻和小灯泡所在支路的空缺处都为电流表，
根据电流的方向可知电源的正负极，如下图所示：
四、综合题
16. 质量为0.7千克的金属球浸没在装满水的瓶子中，溢出水的体积2×10-4米3。求金属球的密度 。
金属
【答案】
【解析】
【详解】解：金属球的体积为
金属球的密度
答：金属球的密度为 。

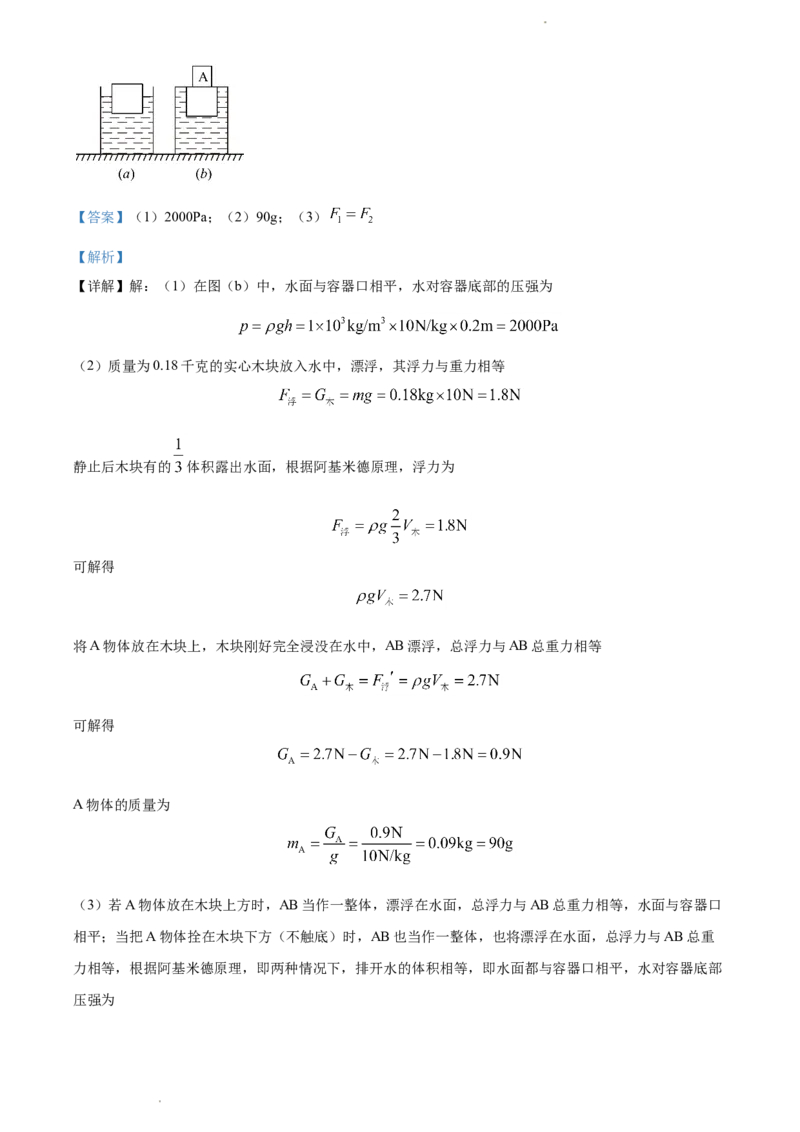

17. 水平放置 的薄底圆柱形容器高度为0.2米，内装有一定量的水，现将质量为0.18千克的实心木块放入水
中，待静止后木块有 的体积露出水面，如图（a）所示；若把A物体放在木块上方，木块上表面恰好与
水面相平，且此时水面与容器口相平，如图（b）所示。
①求在图（b）中，水对容器底部的压强p；
②求A物体的质量m ；
A
③若A物体放在木块上方时，水对容器底部压力为F，当把A物体拴在木块下方（不触底）时，水对容器
1
底部压力为F，请判断F 和F 的大小关系，并说明理由。
2 1 2
学科网（北京）股份有限公司【答案】（1）2000Pa；（2）90g；（3）
【解析】
【详解】解：（1）在图（b）中，水面与容器口相平，水对容器底部的压强为
（2）质量为0.18千克的实心木块放入水中，漂浮，其浮力与重力相等
静止后木块有的 体积露出水面，根据阿基米德原理，浮力为
可解得
将A物体放在木块上，木块刚好完全浸没在水中，AB漂浮，总浮力与AB总重力相等
可解得
A物体的质量为
（3）若A物体放在木块上方时，AB当作一整体，漂浮在水面，总浮力与AB总重力相等，水面与容器口
相平；当把A物体拴在木块下方（不触底）时，AB也当作一整体，也将漂浮在水面，总浮力与AB总重
力相等，根据阿基米德原理，即两种情况下，排开水的体积相等，即水面都与容器口相平，水对容器底部
压强为
学科网（北京）股份有限公司即水对容器底部压强相等，水对容器底部压力为
因此水对容器底部压力也相等，即
答：（1）在图（b）中，水对容器底部的压强为2000Pa；
（2）A物体的质量为90g；
（3） 。
18. 在图（a）所示的电路中，电源电压为6伏且保持不变，其中R 的阻值为15欧，闭合开关S，电流表示
2
数如图（b）所示。
①求R 两端的电压。
2
②求R 的阻值。
1
③各电表量程不变，现用变阻器R 替换电阻R、R 中的一个后，闭合开关S，在确保电路中各元件正常工
0 1 2
作的前提下，移动变阻器滑片，电压表示数的最大变化量为4伏。请判断变阻器R 替换的电阻，并求出R
0 0
的最大阻值。

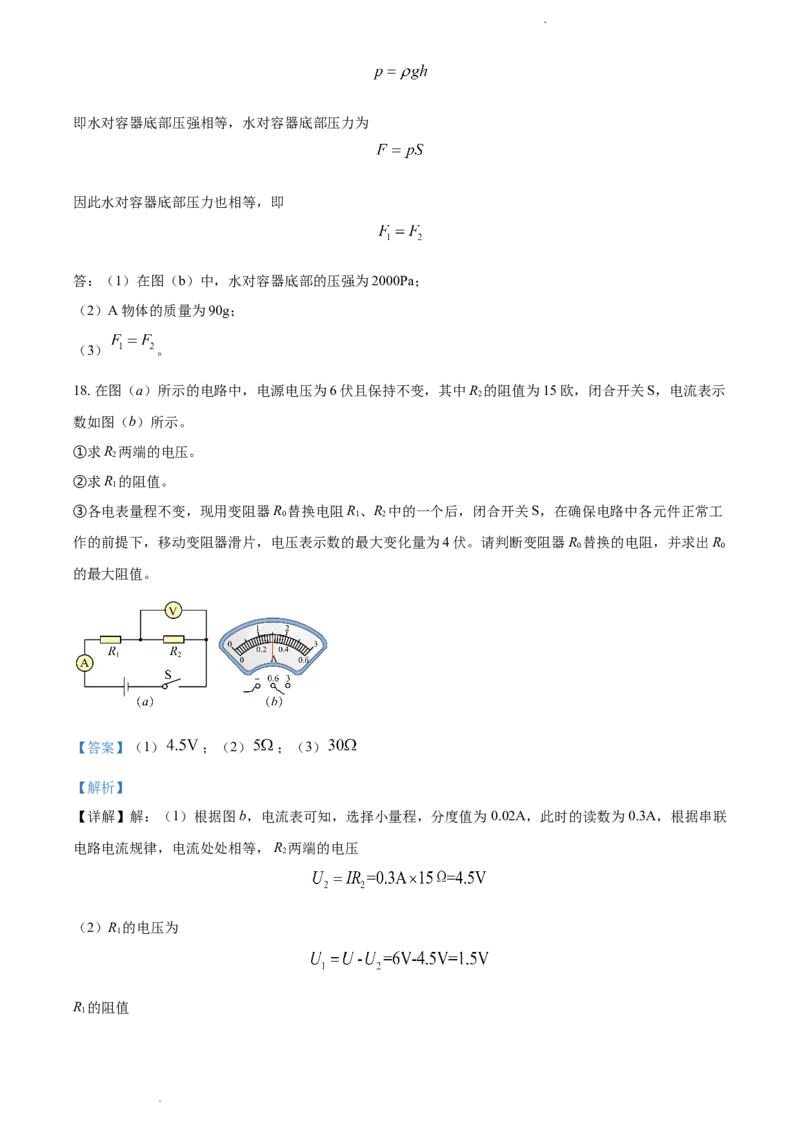

【答案】（1） ；（2） ；（3）
【解析】
【详解】解：（1）根据图b，电流表可知，选择小量程，分度值为0.02A，此时的读数为0.3A，根据串联
电路电流规律，电流处处相等， R 两端的电压
2
（2）R 的电压为
1
R 的阻值
1
学科网（北京）股份有限公司（3）若变阻器R 替换电阻R，电压表测量定值电阻R 的电压，当滑动变阻器的阻值为零时，只有定值电
0 1 2
阻接入，此时电压表的示数为电源电压，为6V，此时的电流为
电流表是安全的，故可以只有一个定值电阻R 接入电路，根据电压表示数的最大变化量为4伏，可知，电
2
压表的示数最小为2V，此时滑动变阻器全部接入，此时电路中的电流为
此时滑动变阻器的电阻为
若变阻器R 替换电阻R，电压表测量定值电阻R 的电压，当滑动变阻器的阻值为零时，此时电压表的示
0 2 0
数为零，只有R 接入电路，此时电流为
1
由于电流表的量程不变，故电流表超过了0.6A，则说明滑动变阻器的电阻不可能为零；根据电流表的量程
可知，此电路的最大电流为0.6A，则此时电阻R 两端的电压为
1
则滑动变阻器两端的电压最小为3V，当滑动变阻器的阻值慢慢变大，根据串联分压，电压表的示数慢慢
变大，但是不会大于电源电压，此时电压表的示数最大变化量不可能为4V，故不符合题意，故舍弃。
故滑动变阻器R 替代的是R，R 的最大阻值为30Ω。
0 1 0
答：（1）R 两端的电压 ；
2
（2）R 的阻值 ；
1
（3）滑动变阻器R 替代的是R，R 的最大阻值为30Ω。
0 1 0
19. 小华做“用电流表、电压表测电阻”实验，可选用器材有：电源（有两种规格，有6伏和4.5伏）、待
测电阻Rx、电流表、电压表、滑动变阻器（有两种规格，分别标有“10欧 2安”和“20欧 1安”字样）、
开关以及导线若干。他选用实验器材，按照图1所示示电路连接。
学科网（北京）股份有限公司①连接的电路如图1所示，图中尚有一根导线未连接，请用笔线代替导线在图中连接。连接后要求：滑片
P向右移动，电压表示数变大______（用2B铅笔在答题纸的相应位置连线）。
②当滑片P在滑动变阻器一端时，闭合开关S，电压表和电流表示数如图2所示，滑片P移动到某一位置
时，电压表和电流表指针都自原来位置转动了一小格，继续移动滑片P到另一端时，电流表示数为0.3A。
（a）请根据图1、2及相关信息，将表一填写完整（电阻值精确到0.1欧）______。
（b）小华选用的滑动变阻器规格是：______。
表一
序号/物理 电压Ux 电流Ix 电阻Rx 电阻Rx平均值
量 （伏） （安） （欧） （欧）
1
2
3
【答案】 ①. ②.
序号/物理 电压Ux 电流Ix 电阻Rx 电阻Rx平均值
量 （伏） （安） （欧） （欧）
1 4 0.2 20
2 4.5 0.22 20.5 20.2
3 6 0.3 20
③. “10欧 2安”【解析】
【详解】[1]由图1可知，电压表测量待测电阻两端的电压，由欧姆定律可得，电压表的示数为 ，
学科网（北京）股份有限公司为了让电压表的示数会变大，需增大通过电路的电流。串联电路电流处处相等， 根据 可知，电路电
流
为了增大电路电流，需要调节滑动变阻器的滑片P使其接入电路的阻值减小。由题意可知，当滑动变阻器
的滑片P向右移动时，电压表示数会变大，故用一根导线将待测电阻的右端接线柱和滑动变阻器的右下接
线柱连接，此时滑片P向右滑动，滑动变阻器接入电路的阻值会减小，电路电流增大，电压表示数也会增
大，连接实物图如下：
。
[2]当滑片P在滑动变阻器一端时，闭合开关S，电压表和电流表示数如图2所示，根据图1可知，电流表
选用的是“0~0.6A”的量程，分度值为0.02A，读出图2电流表示数为0.2A；根据图1可知，电压表选用
的是“0~15V”的量程，分度值为0.5V，读出图2电压表示数为4V。根据 可知，待测电阻的阻值
当把滑动变阻器的滑片移到另一端时，电流表示数为0.3A，电流增大了，由 可知，滑动变阻器接入
电路的阻值在减小，滑片P由一端移动到另一端，故在第一次读数时，滑动变阻器的最大阻值接入了电路，
在第三次读数时，滑动变阻器接入电路的阻值为0。在第二次读数时，滑片P移动到某一位置，电压表和
电流表指针都自原来位置转动了一小格，根据以上分析可知，滑动变阻器接入电路的阻值在调小，则根据
可知，电流表的示数会增大，电压表的示数也会增大，故此时电流表的示数
学科网（北京）股份有限公司电压表的示数
计算待测电阻的阻值
题干中描述有两种可用电源，一种是4.5V，一种是6V，在第二次读数时，待测电阻两端的电压已经达到
了4.5V，由串联电路中，电源电压等于各部分电压之和可知，电源电压大于4.5V，故实验选用的是6V的
电源。由于第三次读数时，滑动变阻器接入电路的阻值为0，电流表示数为0.3A，故计算待测电阻阻值
故待测电阻的平均阻值
最后将数据依次填入表格。
[3]在第一次读数时，滑动变阻器的最大阻值接入电路，根据 可知，滑动变阻器的最大阻值
故该实验选择的是“10欧 2安”的滑动变阻器。
20. 小李和小明为了“探究导体中电流与电压的关系”，用A、B两个导体进行实验。实验中多次改变导体
两端的电压大小，并将测量的数据记录在表一和表二中。
表一（小李）
导 实验序 电压 电流
体 号 （伏） （安）
1 1.2 0.08
2 2.4 0.16
A
3 3.6 0.24
表二（小明）
导 实验序 电压 电流
体 号 （伏） （安）
学科网（北京）股份有限公司4 1.8 0.18
5 3.6 0.36
B
6 5.4 0.54
①分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一
导体，______。
②进一步综合分析表一、表二的数据，可得的初步结论是：______。
③根据实验序号______的数据，他们提出了猜想：在相同电压的情况下，通过不同导体的电流不相同，为
进一步验证猜想，他们分别设计了实验方案，如图（a）（b）所示。（a）方案通过移动滑片来改变接入电
路的导体的电阻，（b）方案通过替换定值电阻R来改变接入电路的导体电阻。讨论后觉得图（a）的方案
难以完成实验。请你写出其原因：______。
【答案】 ①. 导体电流与导体两端电压成正比 ②. 不同导体，导体两端电压与电流比值不同 ③.
3、5 ④. 见解析
【解析】
【详解】①[1]分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，同一导体每组实验
中，电压值和电流值的比值相同，可得出的初步结论是：对同一导体，导体电流与导体两端电压成正比。
②[2]进一步综合分析表一、表二的数据可知，A、B两个导体的电压值和电流值的比值不同，所以可得的
初步结论是：不同导体，导体两端电压与电流比值不同。
③[3]他们提出了猜想：在相同电压的情况下，通过不同导体的电流不相同，得到该猜想，需对比两个导体
两端电压相同情况下电流的情况，根据表中数据可知，根据实验序号3、5的数据可得出该猜想。
[4]滑动变阻器在移动滑片时，可以改变接入电路中的电阻，但不能确切知道电阻的阻值，所以图（a）的
方案难以完成实验。
学科网（北京）股份有限公司
