松江区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分 150 分 考试时间 100 分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答
题一律无效。

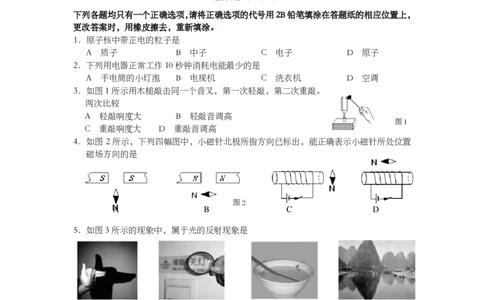

一、选择题（16 分）
[来源:Zxxk.Com]
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
1．原子核中带正电的粒子是
A 质子 B 中子 C 电子 D 原子
2．下列用电器正常工作10秒钟消耗电能最少的是
A 手电筒的小灯泡 B 电视机 C 洗衣机 D 空调
3．如图1所示用木槌敲击同一个音叉，第一次轻敲，第二次重敲。
两次比较
A 轻敲响度大 B 轻敲音调高
图1
C 重敲响度大 D 重敲音调高
4．如图 2 所示，下列四幅图中，小磁针北极所指方向已标出，能正确表示小磁针所处位置
磁场方向的是
[来源:Z,xx,k.Com]
图2
A B C D
5．如图3所示的现象中，属于光的反射现象是
屏幕上呈现人的影子 放大镜把文字放大 筷子好像在水面处折断了 山在水中形成“倒影”
A B 图 3 C D
6．重为G的物体P挂在测力计下，其下端的纸带穿过打点计时器。现分别两次拉动物体P
竖直向上运动，打出的纸带分别如图4（a）、（b）所示，其对应测力计的示数分别为F、
a
F，则F和F的大小关系是
b a b
A F＜F B F＝F C F＞F D 以上三种情况都有可能
a b a b a b
7．如图5所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R的滑片P由中
1
点向右端移动，当滑片 P 移至右端，为使此时电流表 A 示数与电流表 A 示数的比值，
1
跟原先滑片P置于中点时的比值一致，需用电阻R来替换R则
x 2
A R＜ R B R＞R C R＝R D 以上三种情况都有可能
x 2 x 2 x 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8．如图6所示，两个底面积不同的圆柱形容器A 和B（S＞S），容器足够高，分别盛有甲、
A B
乙两种液体，且两种液体对容器底部的压强相等。若在 A 容器中倒入或抽出甲液体，在 B
容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是
A 倒入的液体体积V 可能等于V
甲 乙
B 倒入的液体高度h 一定大于h
甲 乙
C 抽出的液体体积V 可能小于V
甲 乙
D 抽出的液体高度h 一定等于h
甲 乙
V
R2
（a）
S
A
（b） R1 P
甲
乙
A
1
A B
图4 图5 图6

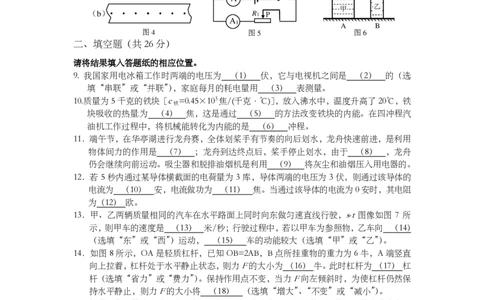

二、填空题（共26 分）
请将结果填入答题纸的相应位置。
9. 我国家用电冰箱工作时两端的电压为 （1） 伏，它与电视机之间是 （2） 的（选
填“串联”或“并联”），家庭每月的耗电量用 （3） 表测量。
10.质量为5千克的铁块［c =0.45×103焦/(千克·℃)］，放入沸水中，温度升高了20℃，铁
铁
块吸收的热量为 （4） 焦，这是通过 （5） 的方法改变铁块的内能。在四冲程汽
油机工作过程中，将机械能转化为内能的是 （6） 冲程。
11．端午节，在华亭湖进行龙舟赛，全体划桨手有节奏的向后划水，龙舟快速前进，是利用
物体间力的作用是 （7） ；龙舟到达终点后，桨手停止划水，由于 （8） ，龙舟
仍会继续向前运动。吸尘器和脱排油烟机是利用 （9） 将灰尘和油烟压入用电器的。
12．若 5 秒内通过某导体横截面的电荷量为 3 库，导体两端的电压为 3 伏，则通过该导体的
电流为 （10） 安，电流做功为 （11） 焦。当通过该导体的电流为0安时，其电阻
为（12） 欧。
13．甲、乙两辆质量相同的汽车在水平路面上同时向东做匀速直线行驶，s-t图像如图 7 所
示，则甲车的速度是 （13） 米/秒；行驶过程中，若以甲车为参照物，乙车向 （14）
（选填“东”或“西”）运动， （15） 车的动能较大（选填“甲”或“乙”）。
14．如图8所示，OA是轻质杠杆，已知OB=2AB，B点所挂重物的重力为6牛，A端竖直
向上拉着，杠杆处于水平静止状态，则力F的大小为 （16） 牛。此时杠杆为 （17） 杠
杆（选填“省力”或“费力”）。保持作用点不变，当力F向左倾斜时，为使杠杆仍然保
持水平静止，则力F的大小将 （18） （选填“增大”、“不变”或“减小”）。
15．如图9所示的电路中，电源电压保持不变。电路出现了断路故障，故障可能发生在电阻
R、R处，当电键S由断开到闭合时， （19） 电表示数一定不变； （20） 电表
1 2
示数可能变大。
R2
V
R1
A
1
S
A
2
16．阅读下面短文，回答问题：
图7 图8 图9教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
PTC 是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目
前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC 有一个根据需要设定
的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度
的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发
热、控温双重功能，应用十分广泛。
①家用固体电热灭蚊器就使用 PTC 陶瓷电热元件，如图 R/Ω
10为其电阻随温度变化的图像，由图可知，该PTC材料的“居
里点温度”为（21）℃。
②家用固体电热灭蚊器工作时的温度基本恒定在 165℃左
右，若它的温度高于 165℃，电阻 （22），功率 （23） ，使
其温度（24）（均选填“增大”、“不变”或“减小”）。反之，也
0 100 300 t/℃
能自动调节。因此用 PTC 材料制成的电热器具有自动调节功
图10
能。

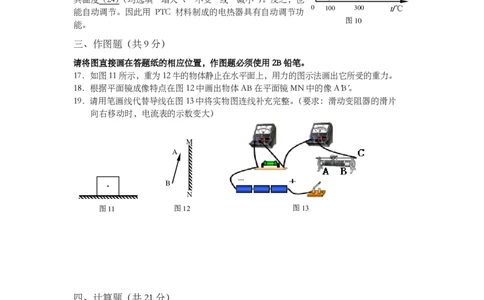

三、作图题（共9 分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．如图11所示，重为12牛的物体静止在水平面上，用力的图示法画出它所受的重力。
18．根据平面镜成像特点在图12中画出物体AB在平面镜MN中的像A'B'。
[来源:学#科#网Z#X#X#K]
19．请用笔画线代替导线在图13中将实物图连线补充完整。（要求：滑动变阻器的滑片
向右移动时，电流表的示数变大）
M
A
B
N
图11 图12 图13
四、计算题（共21 分）
请将计算过程和答案写入答题纸的相应位置。
20．如图14所示，不计滑轮重及摩擦，在5秒内将重为100牛的A物体匀速提升2
米，求：此过程中拉力做的功W和功率P。
A
F
图14
21．如图 15 所示的电路中，电源电压为 6 伏且保持不变，电阻R为 30 欧，滑
l
动变阻器上标有“20Ω，2A”字样。当电键 S 断开时，电路中的电流表示数如图 16 所
示。求：
①此时滑动变阻器连入电路中的电阻R。
2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②闭合电键S后，通过电阻R的电流I。
l 1
③若用3欧或10欧的电阻R替代R，移动滑动变阻器的滑片P，使电流表示数变化量最
3 l
大，且电路元件正常工作。应选R为 欧,并求出电流表示数最大变化量ΔI 。
3 最大
1 2
R1 S
0 0.2 0.4 3
A
0 A 0.6
P
－ 0.6 3
R2
图15 图16

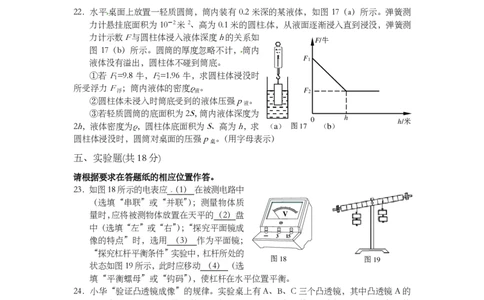

22．水平桌面上放置一轻质圆筒，筒内装有 0.2 米深的某液体，如图 17（a）所示。弹簧测
力计悬挂底面积为 10－2米2、高为0.1米的圆柱体，从液面逐渐浸入直到浸没，弹簧测
力计示数F与圆柱体浸入液体深度h的关系如
F/牛
图 17（b）所示。圆筒的厚度忽略不计，筒内
液体没有溢出，圆柱体不碰到筒底。
F1
①若F=9.8 牛，F=1.96 牛，求圆柱体浸没时
1 2
所受浮力F ；筒内液体的密度ρ 。
浮 液 F2
②圆柱体未浸入时筒底受到的液体压强p 。
液
③若轻质圆筒的底面积为2S，筒内液体深度为
0 h h/米
2h，液体密度为ρ，圆柱体底面积为S、高为h，求 （a） 图17 （b）
/米
圆柱体浸没时，圆筒对桌面的压强p 。（用字母表示）
桌
五、实验题(共18 分)
请根据要求在答题纸的相应位置作答。
23．如图18所示的电表应 （1） 在被测电路中
（选填“串联”或“并联”）；测量物体质
量时，应将被测物体放置在天平的 （2） 盘 V
中（选填“左”或“右”）；“探究平面镜成
像的特点”时，选用 （3） 作为平面镜； － 3 15
“探究杠杆平衡条件”实验中，杠杆所处的
图18 图19
状态如图19所示，此时应移动 （4） （选
填“平衡螺母”或“钩码”），使杠杆在水平位置平衡。
24．小华“验证凸透镜成像”的规律。实验桌上有A、B、C三个凸透镜，其中凸透镜A的
焦距为 10厘米，凸透镜 B 的焦距为 50 厘米，凸透镜 C 的焦距未知。光具座上标尺的
刻度范围如图20所示。
①若要验证凸透镜成实像的规律，应选用 （5） 凸透镜（选填“A”或“B”）。实
验过程中，他将点燃的蜡烛放置在距凸透镜 25 厘米处时，移动光屏，直到光屏上呈现
出烛焰清晰的像，则该像是倒立 （6）的实像（选填“放大”或“缩小”）。
②小华将凸透镜C固定在光具座上50厘米刻度线处，当烛焰在光具座上30厘米到
40 厘米刻度线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上 0 厘米到 30
厘米刻度线之间时，烛焰的像是缩小、倒立的实像。由此可判断烛焰在光具座上 45 厘
米刻度线处时，烛焰的像是放大、 （7） 的 （8） 像。
0 cm 10 20 30 40 50 60 70 80 90 100
图20教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
25．小华同学在“测定小灯泡的电功率”实验中，所用电源电压不变，实验器材齐全且完好，
小灯标有“2.5V”字样。小华正确串联实验器材，并将滑片放置于变阻器的一端，然后
将电压表并联在电路中。闭合电键后，电压表的示数如图 21 所示，此时小灯泡发光较
暗。接着移动变阻器的滑片，观察到电流表、电压表的指针向相反方向偏转，则他在连
接电路时存在的问题是 （9） 。经过思考，小华重新实验，他正确连接电路，操作
步骤正确。闭合电键后，发现电压表指针所指的刻度仍与图 21 所示一致。接着他移动
变阻器的滑片，直到小灯正常发光，此时滑动变阻器连入电路的阻值是12.5欧。求：小
灯的额定功率P 额 。 （10） （3分）（需写出计算过程） 5 10
0 1 2 15
0 V 3
－ 3 15
26．某实验小组同学发现，漂浮在不同液面上的实心物体浸入液体的体积不图同21， 于是他们猜
想：物体的密度、物体的体积、液体的密度可能会对漂浮在液面上的实心物体浸入液体
的体积有影响。
为验证猜想，他们选用了若干不同的实心圆柱体和足够深的不同液体进行实验（实
验时物体均能漂浮在液面），并将物体的密度、物体的体积、液体的密度，以及物体浸
入液体的体积记录在表一、表二和表三中。
表一
实验
物体密度 物体体积 液体密度 浸入液体体积
序号
（千克/米3） （厘米3） （千克/米3） （厘米3）
[来源:Z_xx_k.Com]
1 0.4×103 15 1.0×103 6
2 0.4×103 20 1.0×103 8
3 0.4×103 25 1.0×103 10
表二
实验 物体密度 物体体积 液体密度 浸入液体体积
序号 （千克/米3） （厘米3） （千克/米3） （厘米3）
4 0.6×103 15 1.0×103 9
5 0.6×103 15 1.2×103 7.5
6 0.6×103 15 1.5×103 6
表三
实验 物体密度 物体体积 液体密度 浸入液体体积
序号 （千克/米3） （厘米3） （千克/米3） （厘米3）
7 0.8×103 15 1.0×103 12
8 0.8×103 15 1.2×103 10
9 0.8×103 15 1.5×103 8
① 分析比较实验序号1与2与3的数据及相关条件，可得的初步结论是：密度相同的
实心物体漂浮在同种液体中， （11） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
② 分析比较实验序号 （12） 的数据及相关条件，可得出的初步结论
是：密度和体积相同的实心物体漂浮在不同液体中，浸入液体的体积与液体密度成反比。
③ 分析比较实验序号 （13） 的数据及相关条件，可得出的初步结
论是：体积相同的实心物体漂浮在同种液体中，浸入液体的体积与物体密度成正比。
④ 实验小组同学对表一、表二、表三中 2、3、4 列数据进行了一定的运算，并结合相
关条件，可得出的进一步结论是：
（a）当 （14） 时，物体浸入液体的体积相同；
（b）当 （15） 。（2分）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
松江区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
参考答案与评分要求
2014.4
题号 答案及评分标准
一、选择 (16分) 1．A 2．A 3．C 4．D 5．D 6．B 7．B 8．C
9．(1)220；(2)并联；(3)电能。
10．(4) 4.5×104；(5) 热传递；(6)压缩。
二、填空（26分） 11．(7) 相互的；(8) 惯性；(9)大气压强。
12．(10)0.6；(11) 9；(12)5。
13．(13)15；(14) 西；(15) 甲。
14．(16)4；(17)省力；(18) 增大。
15．(19)A ；(20) V、A 。（每空2分）
1 2
16．（21）100；（22）增大；（23）减小；（24）减小。（每空1分）
17．重力的大小1分；方向1分；作用点1分。
三、作图（9分） 18．对称 1 分 ；正立 1 分 ；虚像 1 分。
19．完全正确得3分。
W＝Fs＝100牛×2米=200焦 2分
20.
P=W/t =200焦/5秒=40瓦 2分
（4分）
说明：公式1分，代入和答案1分
① I=1安 1分
2
R＝U/I 1分
2 2 2
＝6伏/1安＝6欧 1
分
②I ＝U/R 1分
1 1 1
21. ＝6伏/30欧
（8分） ＝0.2安 1分
③R＝10欧 1分
3
I ＝U/R+2安=6伏/10欧+2安=2.6安 1分
最大 3
I ＝U/R+U/R ＝6伏/10欧+6伏/20欧=0.9安
最小 3 2最大
ΔI ＝I －I ＝2.6安－0.9安＝1.7安 1分
最大 最大 最小教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①F = F－F=9.8牛－1.96牛=7.84牛 1分
浮 1 2
ρ ＝F /V g 1
液 浮 排
分
＝7.84牛/（10－3米3×9.8牛/千克）＝800千克/米3 1分
②p =ρ gh 1分
22． 液 液 液
＝0.8×103千克/米 3×9.8 牛/千克×0.2 米 1
（9分）
分
＝1568帕 1分
③p ＝F /S 1分
桌 桌 桌
＝（ρ2S×2hg+ρShg）/2S 1分
＝2.5ρgh 1分
说明：在计算中，有关单位错写、漏写，总扣 1 分。
23. (1)并联；(2)左；(3) 玻璃板；(4)钩码。
24．(5) A；(6)缩小；(7) 正立；（8）虚。
五、实验 25. (9)电压表并联在滑动变阻器两端；
（18分） (10) U=U + U =1伏+5伏=6伏 1
灯 滑
分
I =（ U-U ）/R =（6伏-2.5伏）/12.5欧=0.28安 1分
额 额 滑
P =U I =2.5伏×0.28安=0.7瓦 1分
额 额 额
26.（11）浸入液体的体积与物体的体积成正比。
（12）4与5与6或7与8与9。
（13）1与4与7
（14）（漂浮在液面上的实心）物体密度、物体体积的乘积与液体密
度的比值相同时；
（15）（漂浮在液面上的实心）物体密度、物体体积的乘积与液体密
度的比值越大时，物体浸入液体的体积越大。 2分
