黄浦区 2024 年九年级学业水平考试模拟考
综合测试卷
（满分135分，考试时间120分钟）
考生注意：
1.试卷共11页，答题纸共2页。
2.作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一
律不得分。
4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
物理部分
（满分70分）
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）

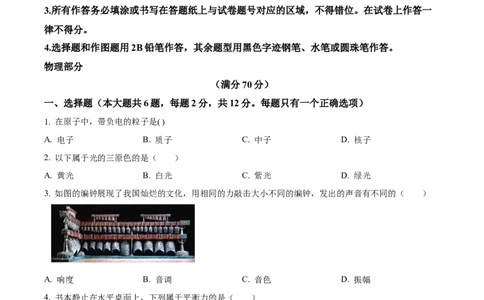

1. 在原子中，带负电的粒子是( )
A. 电子 B. 质子 C. 中子 D. 核子
2. 以下属于光的三原色的是（ ）
A. 黄光 B. 白光 C. 紫光 D. 绿光
3. 如图的编钟展现了我国灿烂的文化，用相同的力敲击大小不同的编钟，发出的声音有不同的（ ）
A. 响度 B. 音调 C. 音色 D. 振幅
4. 书本静止在水平桌面上，下列属于平衡力的是（ ）
A. 桌子所受重力和书本对桌面的压力
B. 桌子所受重力和地面对桌子的支持力
C. 书本所受重力和书本对桌面的压力
D. 书本所受重力和桌面对书本的支持力
5. 已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距焦点10厘米处，
则此时成的像（ ）
A. 一定是放大的虚像 B. 可能是放大的实像C. 一定是等大的实像 D. 可能是缩小的实像
6. 甲、乙两小车沿同一直线同向而行，甲车的 图像如图所示。P、Q是直线上的两点，当甲经过P点
时，乙刚好经过Q点。已知PQ相距5米，再过2秒，甲、乙两车相距3米，则乙车的速度可能是
（ ）
A. B. C. D.
二、填空题（本大题共7题，共24分）

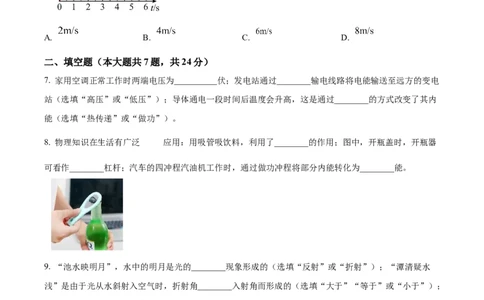

7. 家用空调正常工作时两端电压为__________伏；发电站通过________输电线路将电能输送至远方的变电
站（选填“高压”或“低压”）；导体通电一段时间后温度会升高，这是通过________的方式改变了其内
能（选填“热传递”或“做功”）。
的
8. 物理知识在生活有广泛 应用：用吸管吸饮料，利用了________的作用；图中，开瓶盖时，开瓶器
可看作________杠杆；汽车的四冲程汽油机工作时，通过做功冲程将部分内能转化为________能。
9. “池水映明月”，水中的明月是光的________现象形成的（选填“反射”或“折射”）；“潭清疑水
浅”是由于光从水斜射入空气时，折射角________入射角而形成的（选填“大于”“等于”或“小于”）；
“飞流直下三千尺”，水下落过程中重力势能________（选填“增大”“减小”或“不变”）。
的
10. 5秒内通过某导体横截面 电荷量为2库，通过它的电流为________安，若该导体两端的电压为8
伏，这段时间内，电流做功为________焦。标有“100W”字样的用电器正常工作2小时，消耗的电能为
________千瓦时。
的
11. 小球在空中加速下落 过程中，小球的惯性________（选填“变大”“变小”或“不变”），以地面为参照物，小球是________的（选填“静止”或“运动”）。若小球的体积为 ，浸没在水
中时，所受浮力大小为________N。
12. 在图所示电路中，电源电压为U 保持不变，电阻R 和滑动变阻器R 串联或并联在M、N两点间。已知
0 1 2
电路中仅有一处故障，且只发生在R、R 上。闭合开关S，移动R 的滑片，电流表示数变大。
1 2 2
（1）发生故障的导体是________；（选填“R”或“R”）
1 2
（2）现将一个电压表正确并联在电路中，通过闭合开关S后通过电压表的示数来确定电路连接方式和故
障原因，则可行的是________；
A.电压表并联在R 两端
1
B.电压表并联在R 两端
2
C.电压表并联在电源两端
请写出电压表的示数、R 和R 的连接方式、及对应的故障。________
1 2

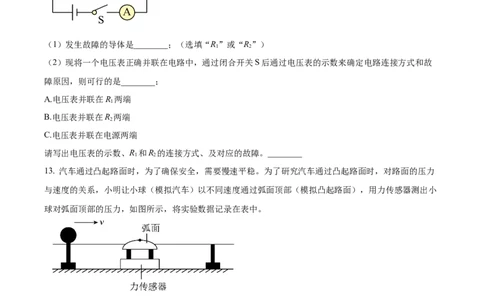

13. 汽车通过凸起路面时，为了确保安全，需要慢速平稳。为了研究汽车通过凸起路面时，对路面的压力
与速度的关系，小明让小球（模拟汽车）以不同速度通过弧面顶部（模拟凸起路面），用力传感器测出小
球对弧面顶部的压力，如图所示，将实验数据记录在表中。
.
0
速度v（米/秒） 0.29 0.43 0.83 0.90
53
.
1
对弧面顶部压力
1.56 1.38 0.35 0.11
F（牛）
17
（1）汽车在平整路面上行驶，可通过刹车减速，这是利用了地面对车的摩擦力可以改变车的________；
（2）分析比较表格中速度、对弧面顶部压力的变化情况，可得出初步结论：当小球通过弧面顶部时
________；（3）若汽车通过凸起路面顶部时的速度足够大，此时能否通过紧急刹车减速？试用相关信息，结合所学
知识作出判断并说明理由_________。
三、作图题（本大题共2题，共4分）
14. 重为4N的物体，静止在水平地面上，用力的图示法在图中画出物体所受的支持力F。
15. 在图中，标出通电螺线管的N极及磁感线的方向。
四、综合题（本大题共5题，共30分）第16～19题作答需写出解答过程。
16. 质量为2千克的水温度降低5℃，求水放出的热量Q 。[c =4.2×103焦/（千克·℃）]
放 水

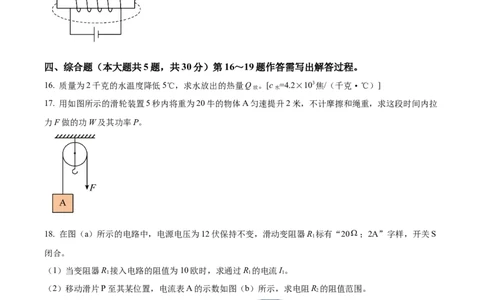

17. 用如图所示的滑轮装置5秒内将重为20牛的物体A匀速提升2米，不计摩擦和绳重，求这段时间内拉
力F做的功W及其功率P。
18. 在图（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R 标有“20 ；2A”字样，开关S
1
闭合。
（1）当变阻器R 接入电路的阻值为10欧时，求通过R 的电流I。
1 1 1
（2）移动滑片P至其某位置，电流表A的示数如图（b）所示，求电阻R 的阻值范围。
2
19. 如图所示，薄壁容器甲、乙所受重力、底面积均相同，置于水平面上。甲是柱形容器，盛有水，乙容器中盛有A液体。
（1）若甲容器中水的质量为3千克，求水的体积V ；
水
（2）现从两容器内分别抽出深度相同的液体。若水的质量为m，抽出前、后，液体对容器底部压强、容
0
器对水平面压强的部分数据见表；
①求容器乙中A液体的密度 ；
A
②求容器所受重力G 。
容
容器甲 容器乙
压强
抽出前 抽出后 抽出前 抽出后
液体对容器底部的压强 p 0.5p p 0.6p
容器对水平面的压强 2p / 3p /
20. 小华同学做“测定小灯泡的电功率”实验，现有电源（电压为4.5伏、6伏、7.5伏、9伏中一个）、待
测小灯泡（标有“2.5V”、“4.5V”字样中的一个）、滑动变阻器、电流表、电压表（只有0~3伏完好）、
开关各一个及导线若干，小华正确连接电路，闭合开关，移动变阻器滑片，发现当电流表示数最大时，小
灯泡发光仍较暗，他分析后，改变了电压表的位置，得到两组数据记录在表格中，并利用其中一组数据测
得了小灯泡的额定电功率。小华实验中的部分数据见表。
序号 电压表示数（伏） 电流表示数（安） 电压表示数与电流表示数的比值（欧）
1 10
2 2 0.34
（1）“测定小灯泡的电功率”的实验原理是_________。
（2）待测小灯泡的额定电压为_________伏。
（3）求小灯泡的额定功率P 。___________（需写出解答过程）
