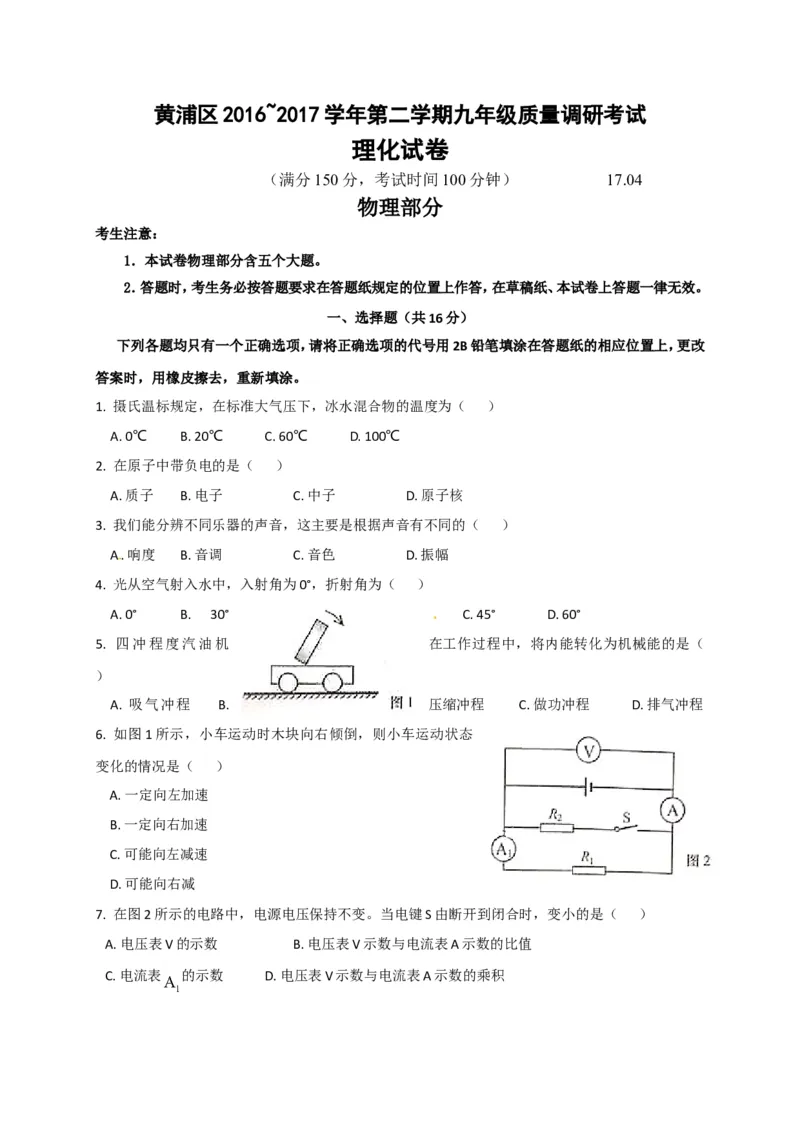

黄浦区 2016~2017 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） 17.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

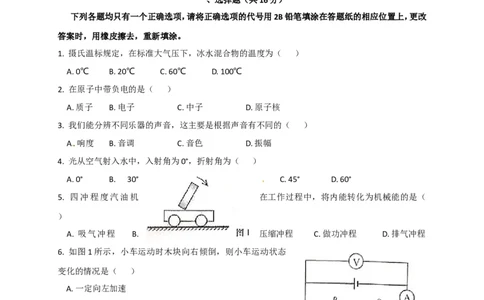

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改
答案时，用橡皮擦去，重新填涂。
1. 摄氏温标规定，在标准大气压下，冰水混合物的温度为（ ）
A. 0℃ B. 20℃ C. 60℃ D. 100℃
2. 在原子中带负电的是（ ）
A. 质子 B. 电子 C. 中子 D. 原子核
3. 我们能分辨不同乐器的声音，这主要是根据声音有不同的（ ）
A. 响度 B. 音调 C. 音色 D. 振幅
4. 光从空气射入水中，入射角为0°，折射角为（ ）
A. 0° B. 30° C. 45° D. 60°
5. 四冲程度汽油机 在工作过程中，将内能转化为机械能的是（
）
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
6. 如图1所示，小车运动时木块向右倾倒，则小车运动状态
变化的情况是（ ）
A. 一定向左加速
B. 一定向右加速
C. 可能向左减速
D. 可能向右减
7. 在图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时，变小的是（ ）
A. 电压表V的示数 B. 电压表V示数与电流表A示数的比值

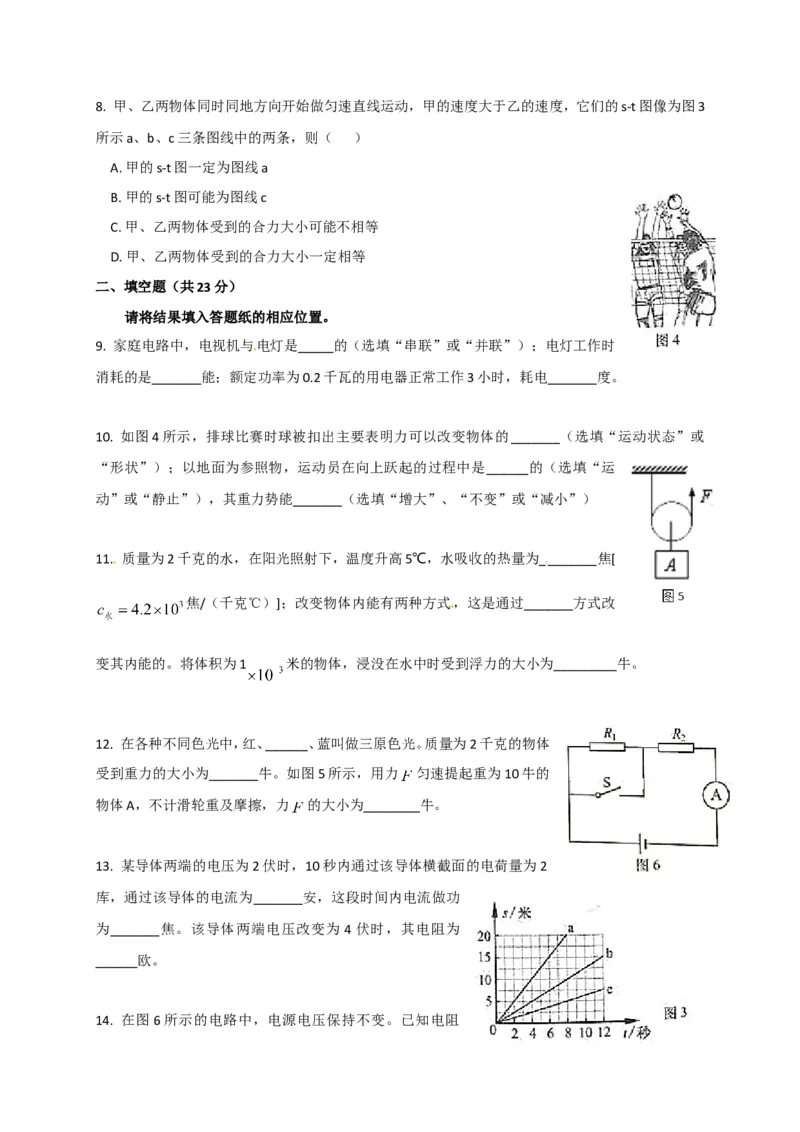

C. 电流表 的示数 D. 电压表V示数与电流表A示数的乘积8. 甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图3
所示a、b、c三条图线中的两条，则（ ）
A. 甲的s-t图一定为图线a
B. 甲的s-t图可能为图线c
C. 甲、乙两物体受到的合力大小可能不相等
D. 甲、乙两物体受到的合力大小一定相等
二、填空题（共23分）
请将结果填入答题纸的相应位置。
[来源:学_科_网]

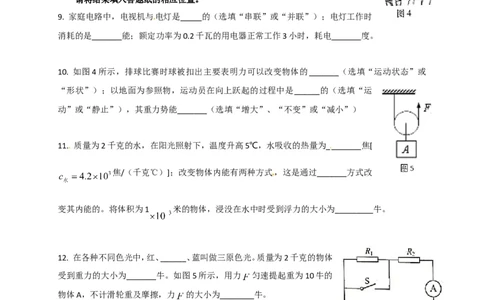

9. 家庭电路中，电视机与电灯是_____的（选填“串联”或“并联”）；电灯工作时
消耗的是_______能；额定功率为0.2千瓦的用电器正常工作3小时，耗电_______度。
10. 如图4所示，排球比赛时球被扣出主要表明力可以改变物体的_______（选填“运动状态”或
“形状”）；以地面为参照物，运动员在向上跃起的过程中是______的（选填“运
动”或“静止”），其重力势能_______（选填“增大”、“不变”或“减小”）
11. 质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为________焦[
焦/（千克℃）]；改变物体内能有两种方式，这是通过_______方式改
变其内能的。将体积为1 米的物体，浸没在水中时受到浮力的大小为_________牛。
12. 在各种不同色光中，红、______、蓝叫做三原色光。质量为2千克的物体
受到重力的大小为_______牛。如图5所示，用力 匀速提起重为10牛的
物体A，不计滑轮重及摩擦，力 的大小为________牛。
13. 某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2
库，通过该导体的电流为_______安，这段时间内电流做功
为_______焦。该导体两端电压改变为 4伏时，其电阻为
______欧。
14. 在图6所示的电路中，电源电压保持不变。已知电阻、 中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。当电键S闭合时
①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。

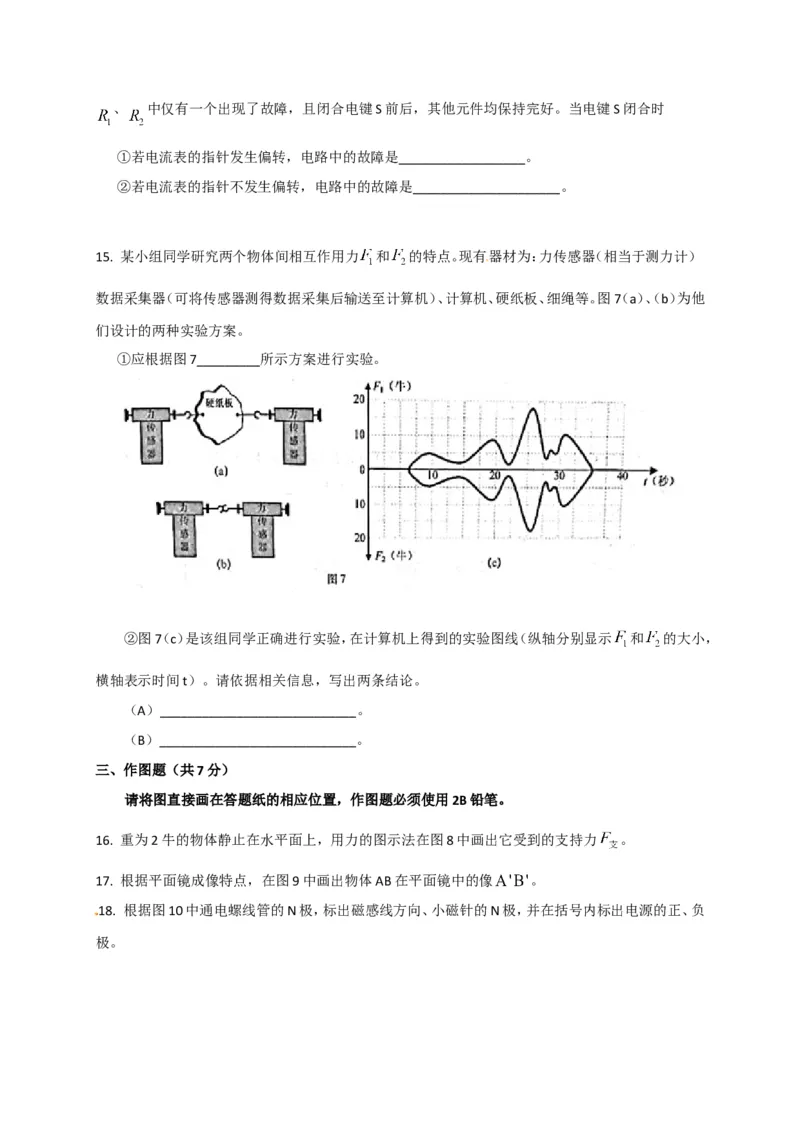

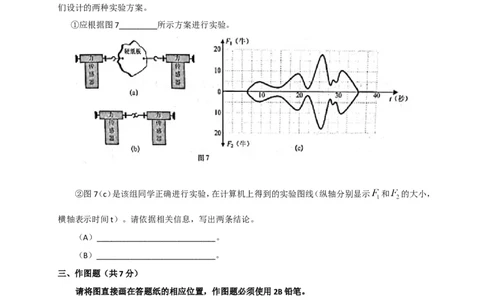

15. 某小组同学研究两个物体间相互作用力 和 的特点。现有器材为：力传感器（相当于测力计）
数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等。图7（a）、（b）为他
们设计的两种实验方案。
①应根据图7_________所示方案进行实验。
②图7（c）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示 和 的大小，
横轴表示时间t）。请依据相关信息，写出两条结论。
（A）____________________________。
（B）____________________________。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

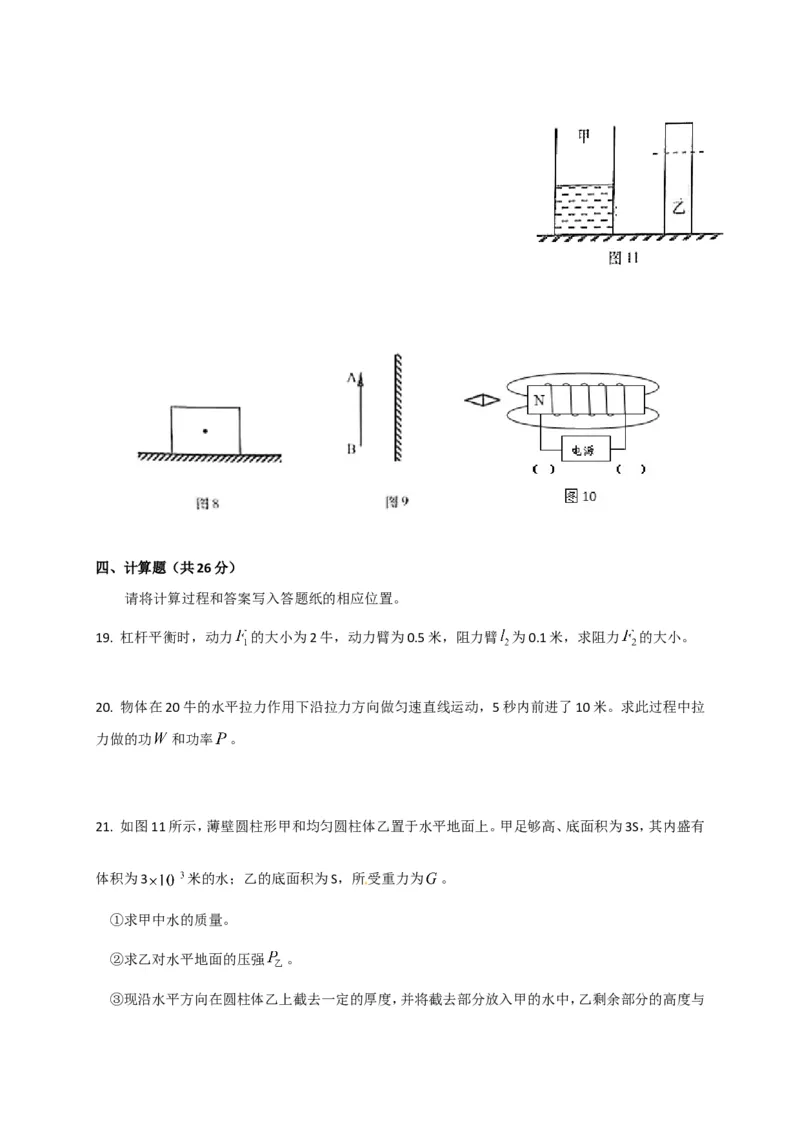

16. 重为2牛的物体静止在水平面上，用力的图示法在图8中画出它受到的支持力 。
17. 根据平面镜成像特点，在图9中画出物体AB在平面镜中的像 。
18. 根据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负
极。四、计算题（共26分）
[来源:Zxxk.Com]
请将计算过程和答案写入答题纸的相应位置。
19. 杠杆平衡时，动力 的大小为2牛，动力臂为0.5米，阻力臂 为0.1米，求阻力 的大小。
20. 物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此过程中拉
力做的功 和功率 。

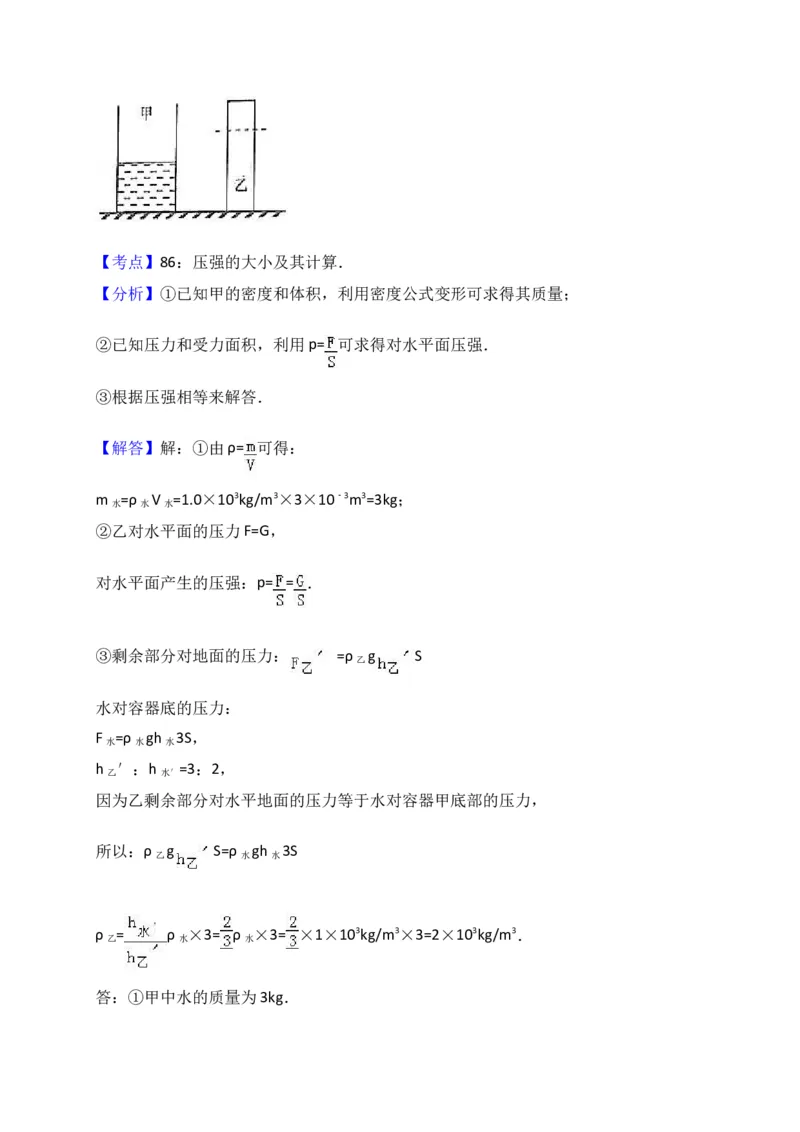

21. 如图11所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。甲足够高、底面积为3S，其内盛有
体积为3 米的水；乙的底面积为S，所受重力为 。
①求甲中水的质量。
②求乙对水平地面的压强 。
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A中水的深度之比为 为3:2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，
求乙的密度 。

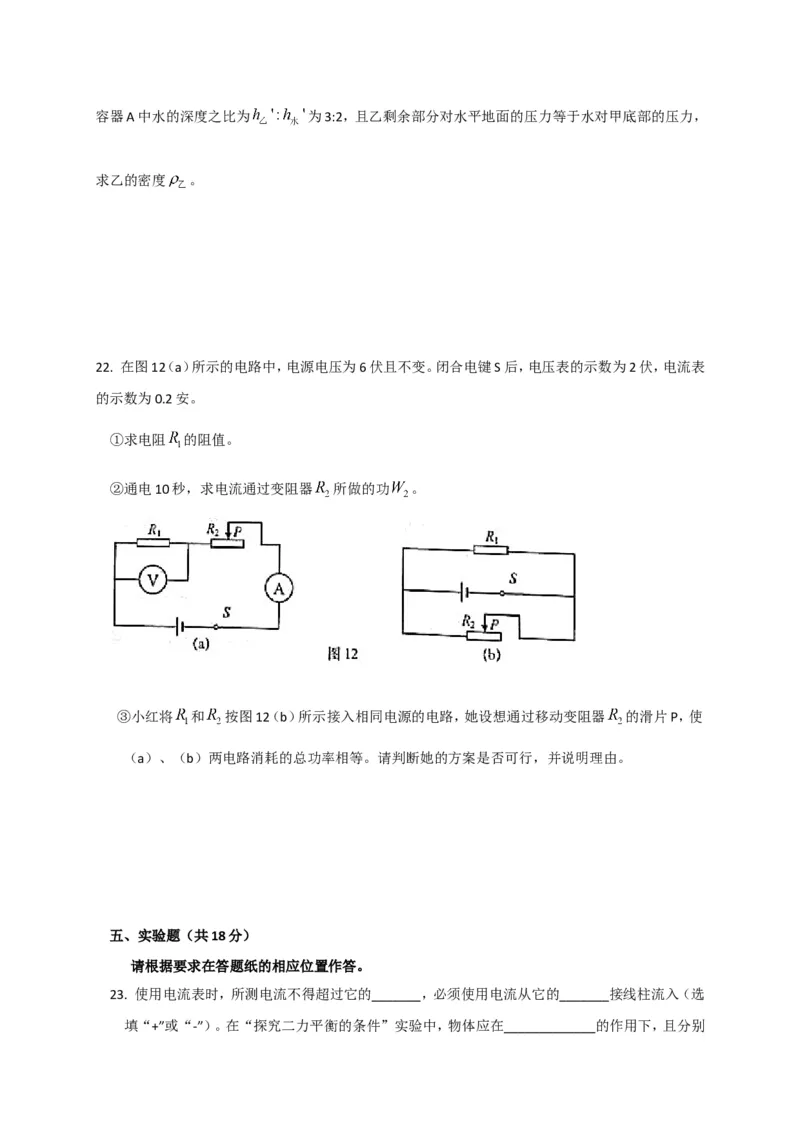

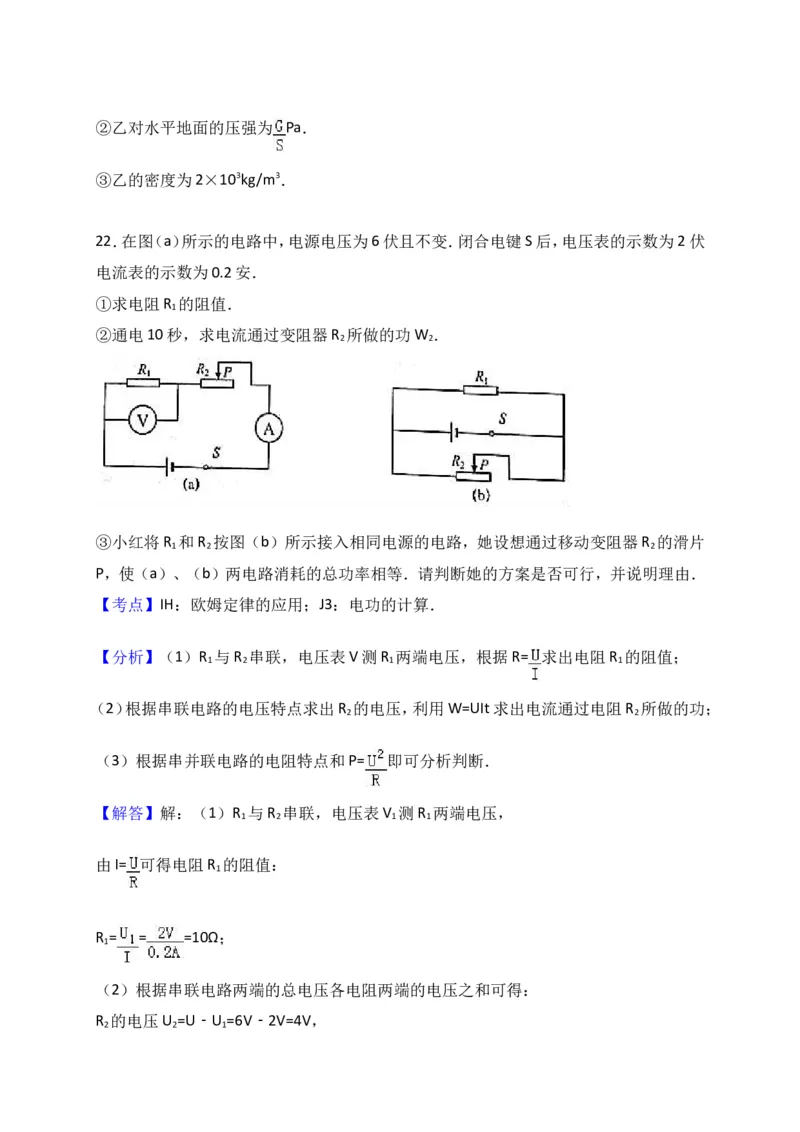

22. 在图12（a）所示的电路中，电源电压为6伏且不变。闭合电键S后，电压表的示数为2伏，电流表
的示数为0.2安。
①求电阻 的阻值。
②通电10秒，求电流通过变阻器 所做的功 。
③小红将 和 按图12（b）所示接入相同电源的电路，她设想通过移动变阻器 的滑片P，使
（a）、（b）两电路消耗的总功率相等。请判断她的方案是否可行，并说明理由。
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23. 使用电流表时，所测电流不得超过它的_______，必须使用电流从它的_______接线柱流入（选
填“+”或“-”）。在“探究二力平衡的条件”实验中，物体应在_____________的作用下，且分别处于匀速直线运动状态或_________状态。

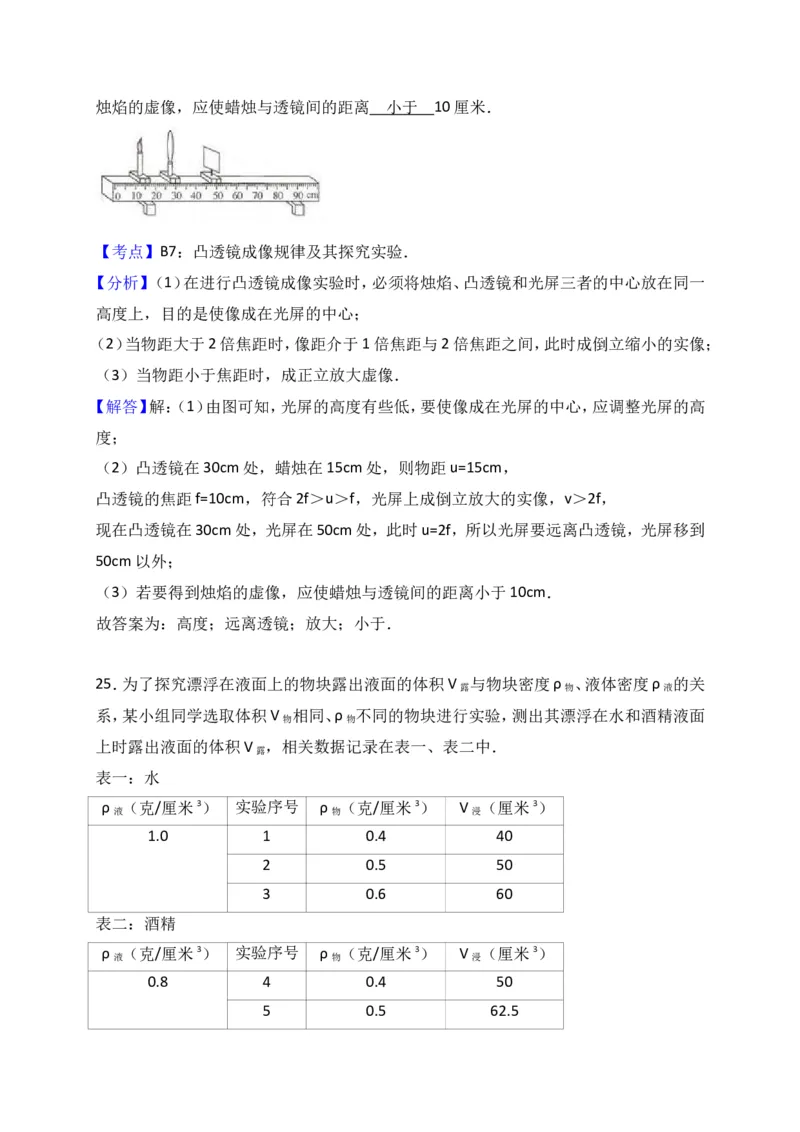

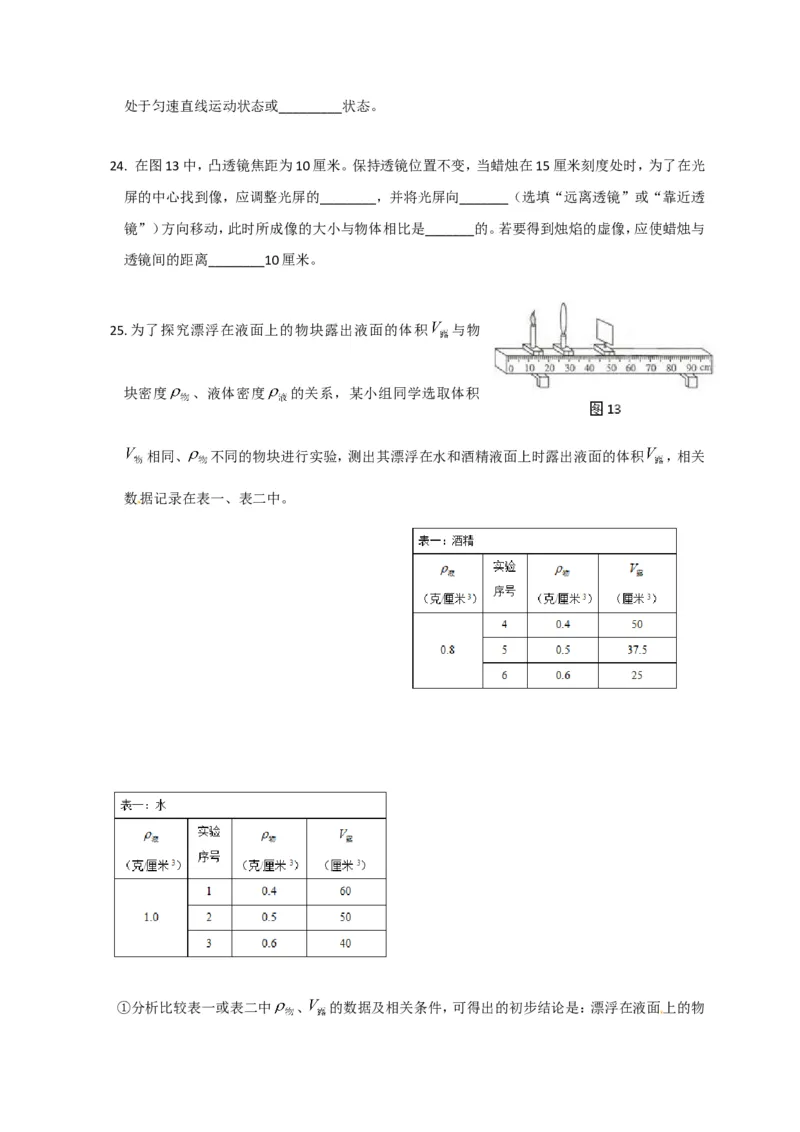

24. 在图13中，凸透镜焦距为10厘米。保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光
屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透
镜”）方向移动，此时所成像的大小与物体相比是_______的。若要得到烛焰的虚像，应使蜡烛与
透镜间的距离________10厘米。

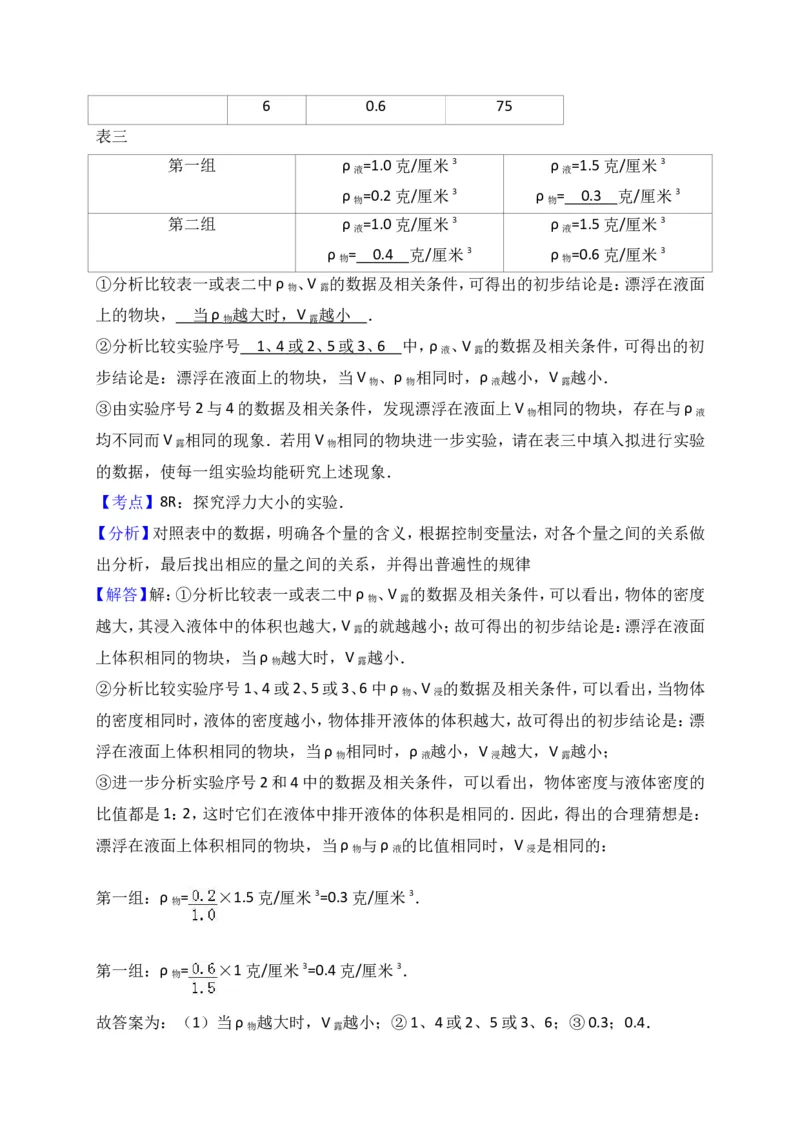

25. 为了探究漂浮在液面上的物块露出液面的体积 与物
块密度 、液体密度 的关系，某小组同学选取体积
相同、 不同的物块进行实验，测出其漂浮在水和酒精液面上时露出液面的体积 ，相关
数据记录在表一、表二中。
①分析比较表一或表二中 、 的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块 ， ______________
______ ________________
______ ______________。

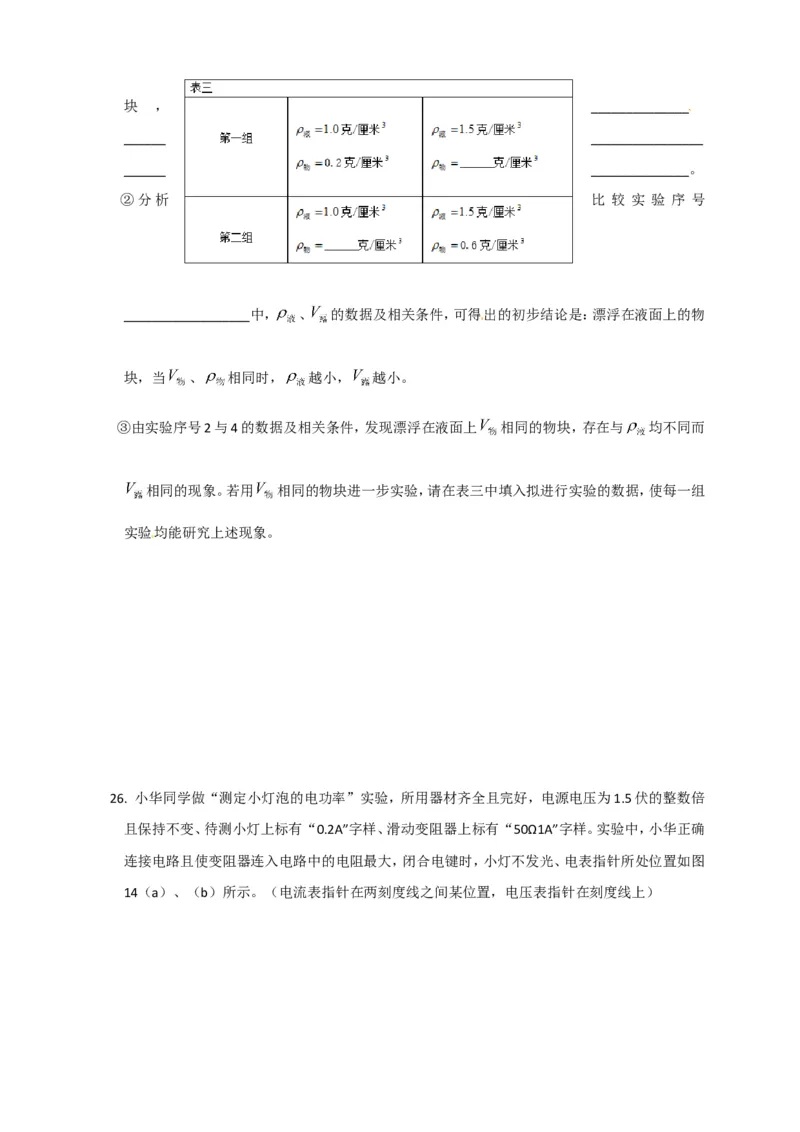

②分析 比 较 实 验 序 号
__________________中， 、 的数据及相关条件，可得出的初步结论是：漂浮在液面上的物
块，当 、 相同时， 越小， 越小。
③由实验序号2与4的数据及相关条件，发现漂浮在液面上 相同的物块，存在与 均不同而
相同的现象。若用 相同的物块进一步实验，请在表三中填入拟进行实验的数据，使每一组
实验均能研究上述现象。

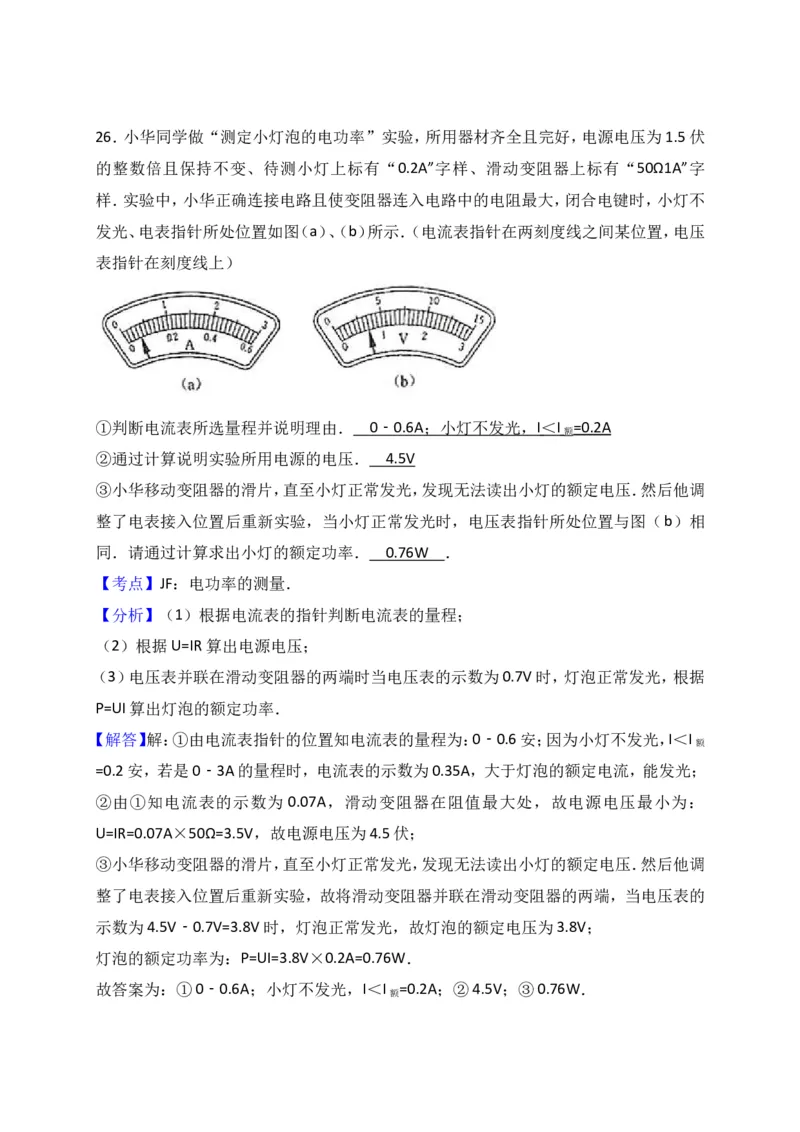

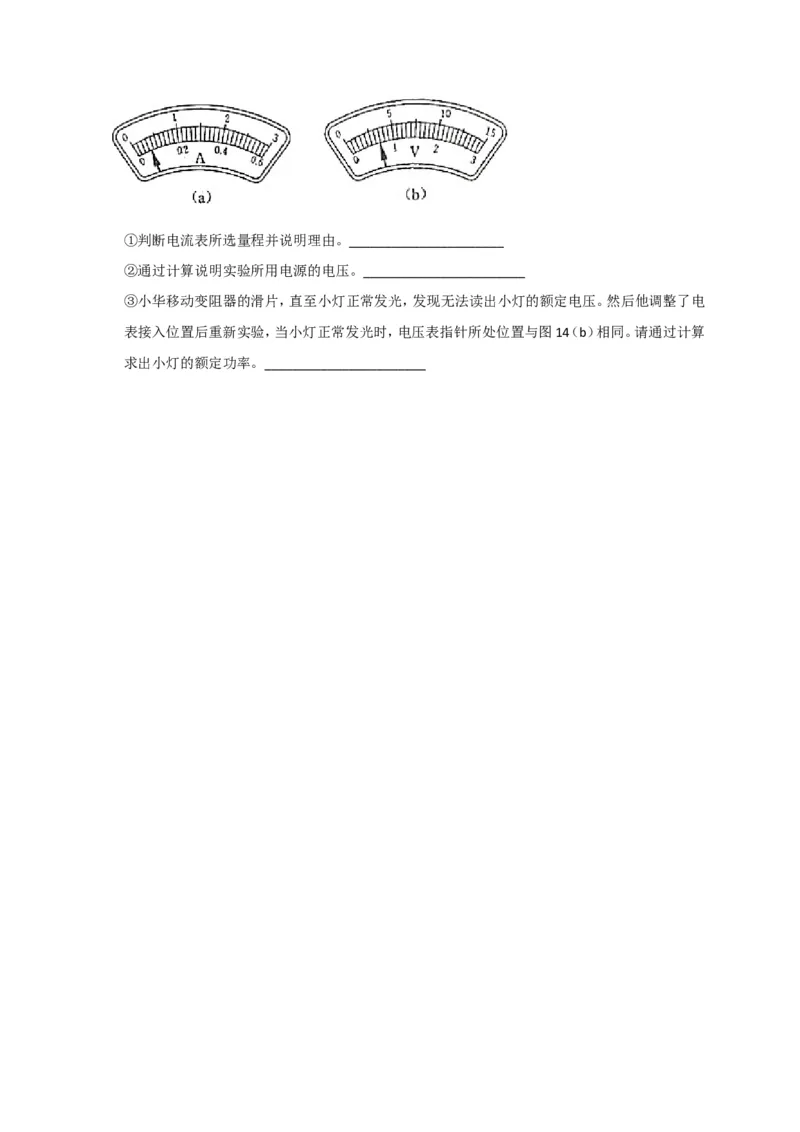

26. 小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为1.5伏的整数倍
且保持不变、待测小灯上标有“0.2A”字样、滑动变阻器上标有“50Ω1A”字样。实验中，小华正确
连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不发光、电表指针所处位置如图
14（a）、（b）所示。（电流表指针在两刻度线之间某位置，电压表指针在刻度线上）①判断电流表所选量程并说明理由。______________________
②通过计算说明实验所用电源的电压。_______________________
③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压。然后他调整了电
表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图14（b）相同。请通过计算

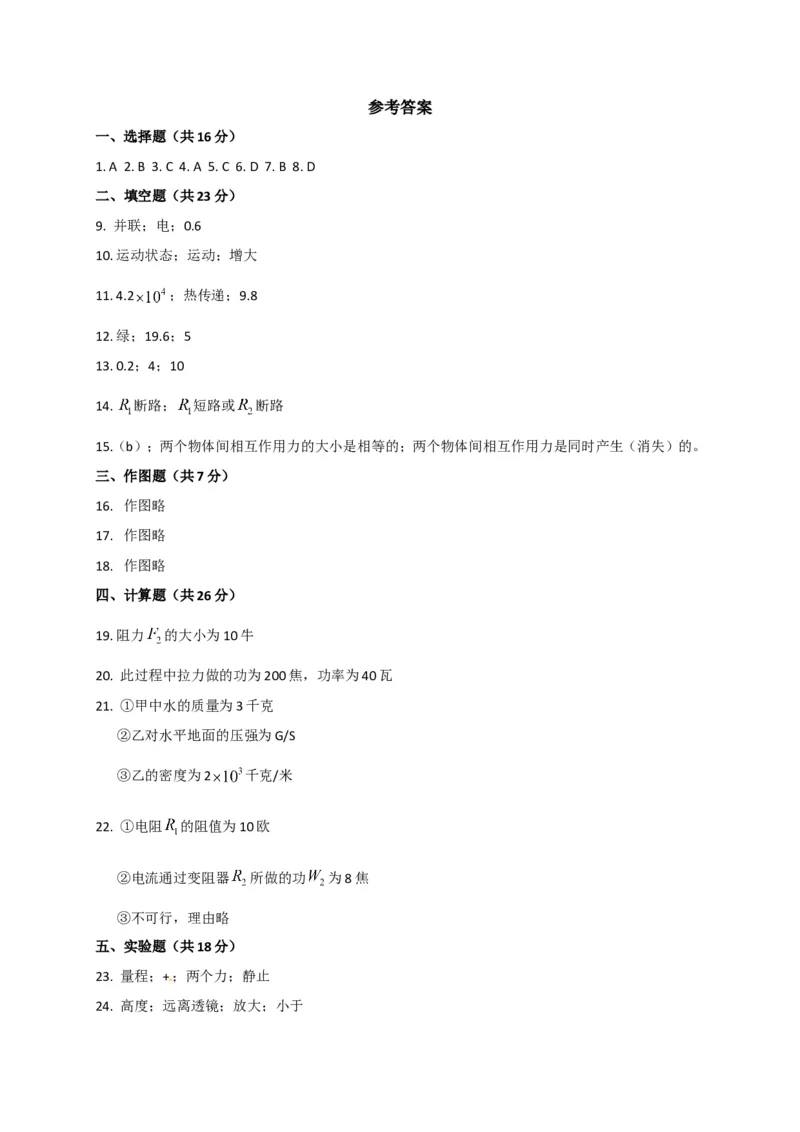

求出小灯的额定功率。_______________________参考答案
一、选择题（共16分）
1. A 2. B 3. C 4. A 5. C 6. D 7. B 8. D
二、填空题（共23分）
[来源:学科网]
9. 并联；电；0.6
10. 运动状态；运动；增大
11. 4.2 ；热传递；9.8
12. 绿；19.6；5
13. 0.2；4；10
14. 断路； 短路或 断路
15.（b）；两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的。
三、作图题（共7分）
16. 作图略
17. 作图略
18. 作图略
四、计算题（共26分）
19. 阻力 的大小为10牛
20. 此过程中拉力做的功为200焦，功率为40瓦
[来源:学#科#网Z#X#X#K]
21. ①甲中水的质量为3千克
②乙对水平地面的压强为G/S
③乙的密度为2 千克/米
22. ①电阻 的阻值为10欧
②电流通过变阻器 所做的功 为8焦
③不可行，理由略
五、实验题（共18分）
23. 量程；+；两个力；静止

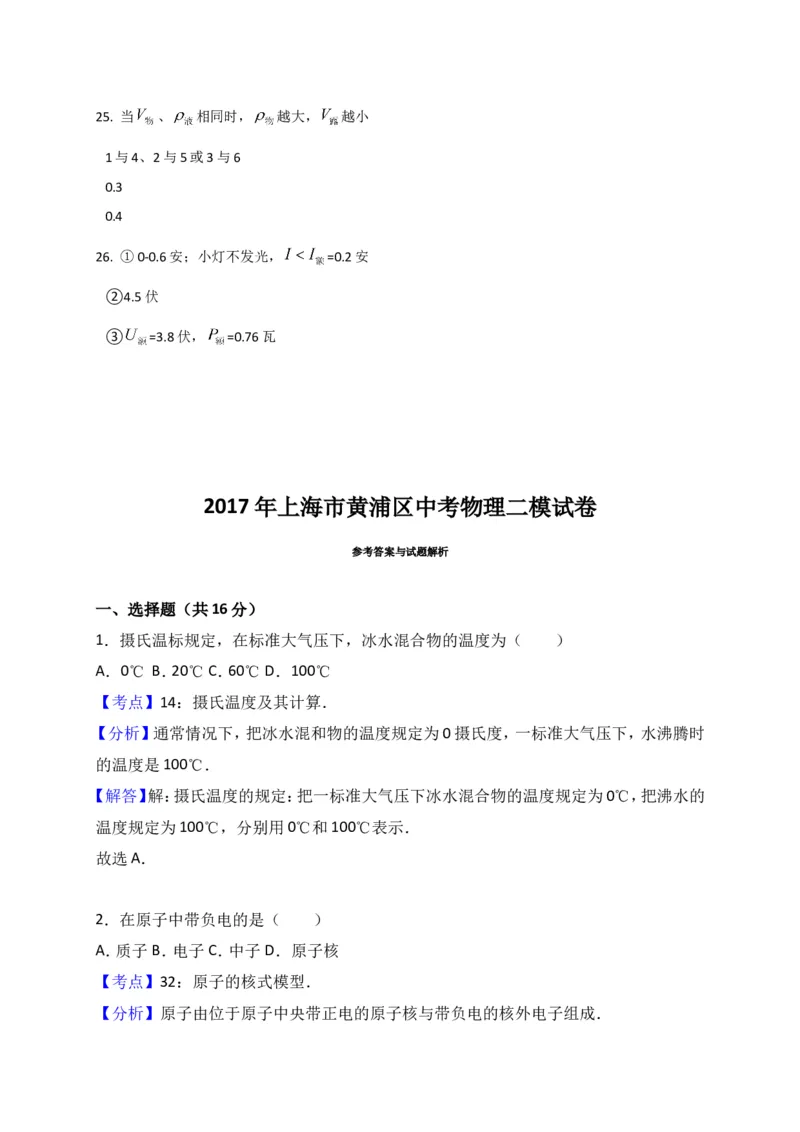

24. 高度；远离透镜；放大；小于25. 当 、 相同时， 越大， 越小
1与4、2与5或3与6
0.3
0.4
[来源:学科网]
26. ①0-0.6安；小灯不发光， =0.2安
②4.5伏
③ =3.8伏， =0.76瓦
2017 年上海市黄浦区中考物理二模试卷
参考答案与试题解析
一、选择题（共16分）
1．摄氏温标规定，在标准大气压下，冰水混合物的温度为（ ）
A．0℃ B．20℃C．60℃D．100℃
【考点】14：摄氏温度及其计算．
【分析】通常情况下，把冰水混和物的温度规定为0摄氏度，一标准大气压下，水沸腾时
的温度是100℃．
【解答】解：摄氏温度的规定：把一标准大气压下冰水混合物的温度规定为0℃，把沸水的
温度规定为100℃，分别用0℃和100℃表示．
故选A．
2．在原子中带负电的是（ ）
A．质子 B．电子 C．中子D．原子核
【考点】32：原子的核式模型．
【分析】原子由位于原子中央带正电的原子核与带负电的核外电子组成．【解答】解：质子、原子核都带正电，中子不带电，电子带负电；
故选B．

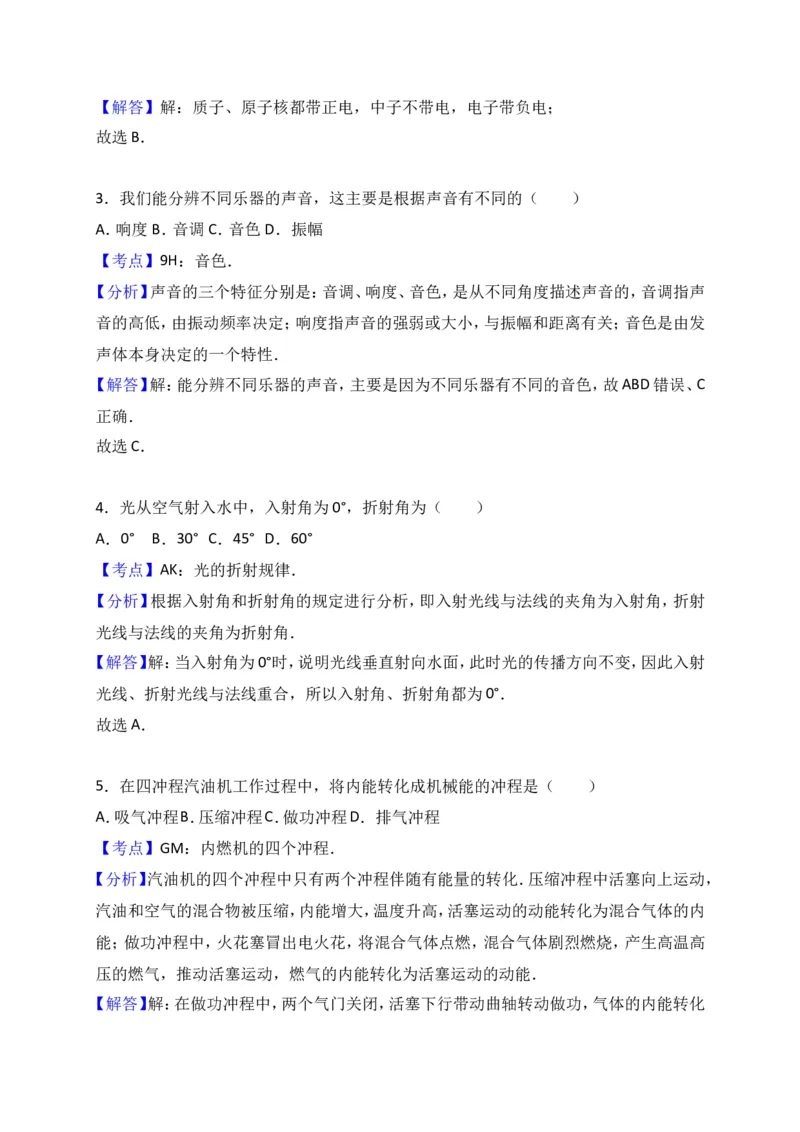

3．我们能分辨不同乐器的声音，这主要是根据声音有不同的（ ）
A．响度 B．音调 C．音色D．振幅
【考点】9H：音色．
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声
音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发
声体本身决定的一个特性．
【解答】解：能分辨不同乐器的声音，主要是因为不同乐器有不同的音色，故ABD错误、C
正确．
故选C．
4．光从空气射入水中，入射角为0°，折射角为（ ）
A．0° B．30° C．45° D．60°
【考点】AK：光的折射规律．
【分析】根据入射角和折射角的规定进行分析，即入射光线与法线的夹角为入射角，折射
光线与法线的夹角为折射角．
【解答】解：当入射角为0°时，说明光线垂直射向水面，此时光的传播方向不变，因此入射
光线、折射光线与法线重合，所以入射角、折射角都为0°．
故选A．
5．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【考点】GM：内燃机的四个冲程．
【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，
汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内
能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高
压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．
【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；
故选：C．

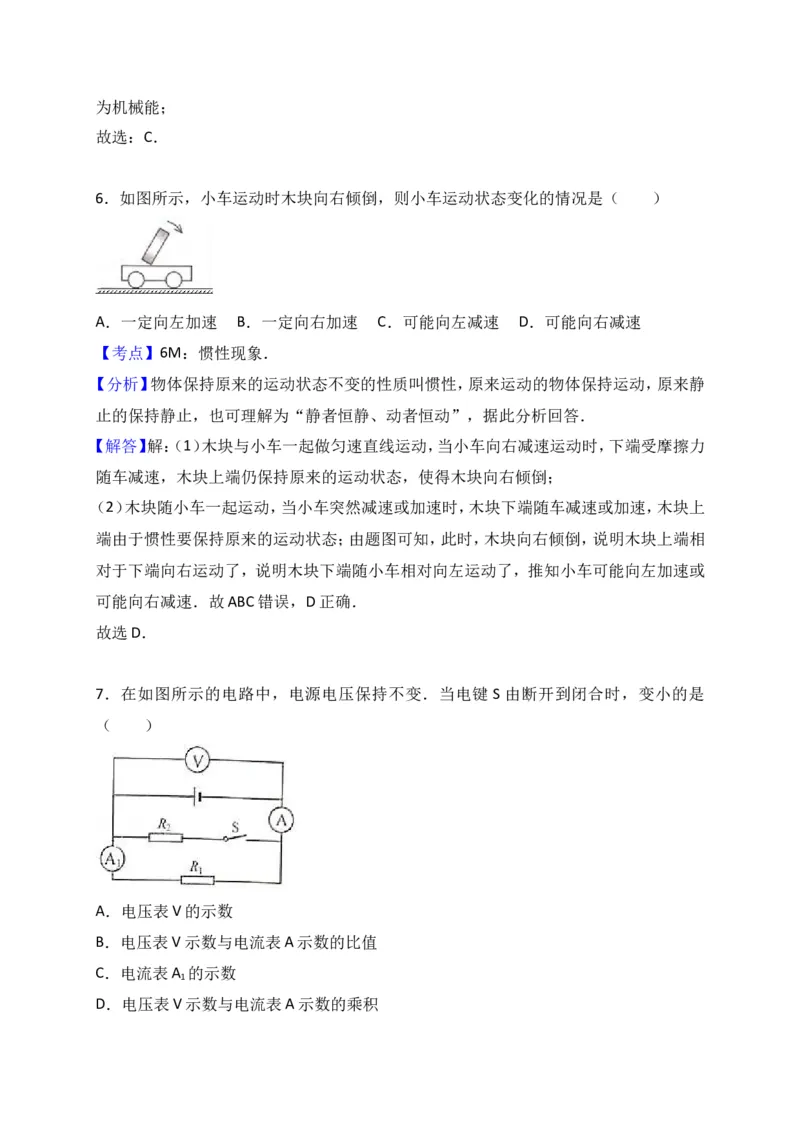

6．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（ ）
A．一定向左加速 B．一定向右加速 C．可能向左减速 D．可能向右减速
【考点】6M：惯性现象．
【分析】物体保持原来的运动状态不变的性质叫惯性，原来运动的物体保持运动，原来静
止的保持静止，也可理解为“静者恒静、动者恒动”，据此分析回答．
【解答】解：（1）木块与小车一起做匀速直线运动，当小车向右减速运动时，下端受摩擦力
随车减速，木块上端仍保持原来的运动状态，使得木块向右倾倒；
（2）木块随小车一起运动，当小车突然减速或加速时，木块下端随车减速或加速，木块上
端由于惯性要保持原来的运动状态；由题图可知，此时，木块向右倾倒，说明木块上端相
对于下端向右运动了，说明木块下端随小车相对向左运动了，推知小车可能向左加速或
可能向右减速．故ABC错误，D正确．
故选D．
7．在如图所示的电路中，电源电压保持不变．当电键 S由断开到闭合时，变小的是
（ ）
A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A 的示数
1

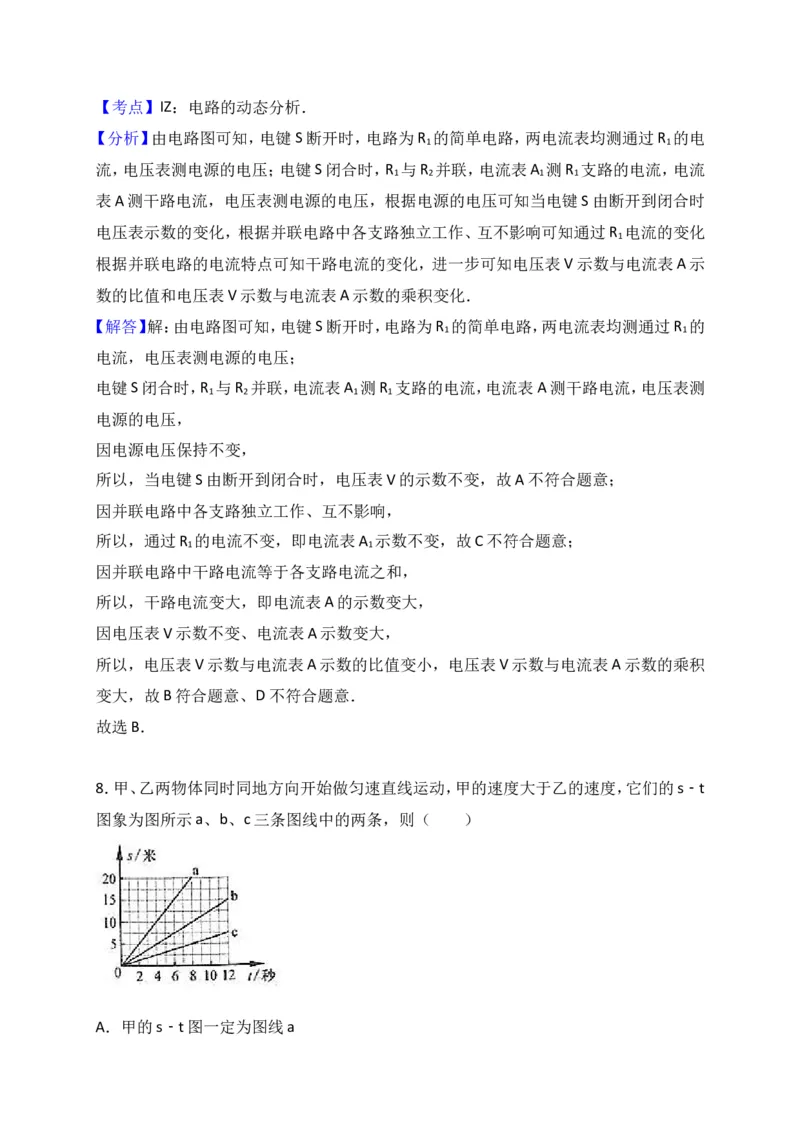

D．电压表V示数与电流表A示数的乘积【考点】IZ：电路的动态分析．
【分析】由电路图可知，电键S断开时，电路为R 的简单电路，两电流表均测通过R 的电
1 1
流，电压表测电源的电压；电键S闭合时，R 与R 并联，电流表A 测R 支路的电流，电流
1 2 1 1
表A测干路电流，电压表测电源的电压，根据电源的电压可知当电键S由断开到闭合时
电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R 电流的变化
1
根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V示数与电流表A示
数的比值和电压表V示数与电流表A示数的乘积变化．
【解答】解：由电路图可知，电键S断开时，电路为R 的简单电路，两电流表均测通过R 的
1 1
电流，电压表测电源的电压；
电键S闭合时，R 与R 并联，电流表A 测R 支路的电流，电流表A测干路电流，电压表测
1 2 1 1
电源的电压，
因电源电压保持不变，
所以，当电键S由断开到闭合时，电压表V的示数不变，故A不符合题意；
因并联电路中各支路独立工作、互不影响，
所以，通过R 的电流不变，即电流表A 示数不变，故C不符合题意；
1 1
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表A的示数变大，
因电压表V示数不变、电流表A示数变大，
所以，电压表V示数与电流表A示数的比值变小，电压表V示数与电流表A示数的乘积
变大，故B符合题意、D不符合题意．
故选B．

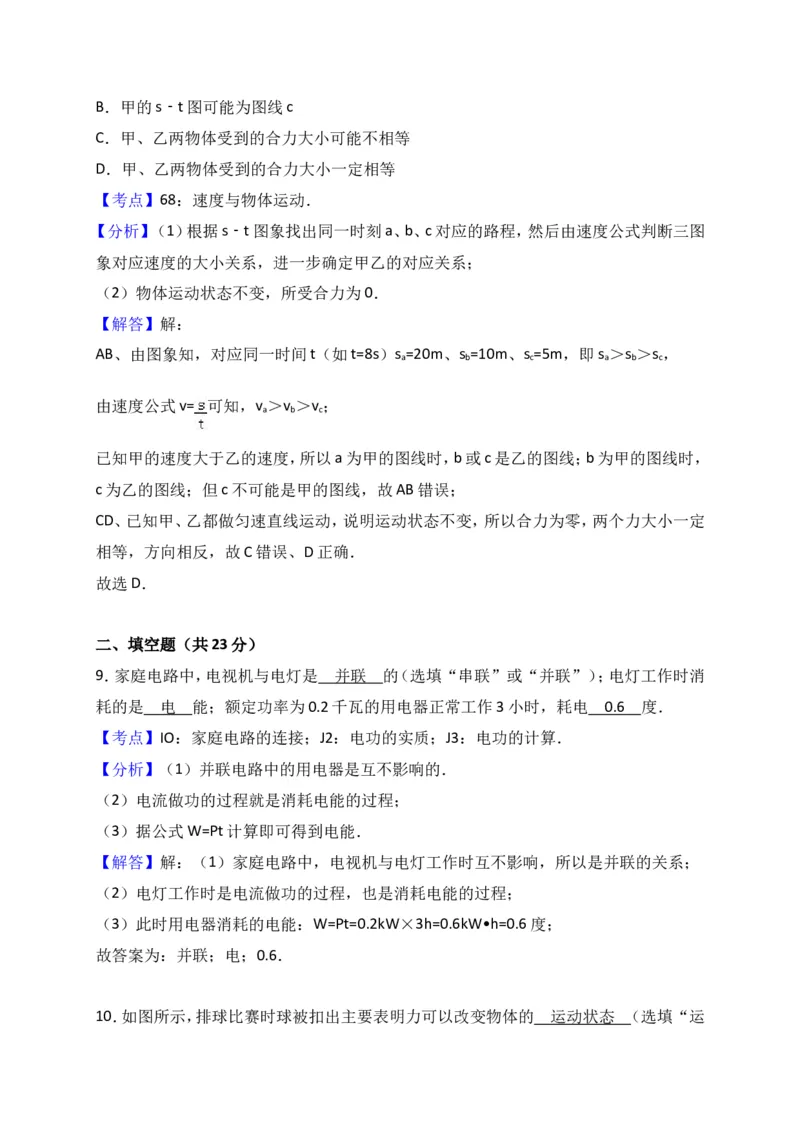

8．甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s﹣t
图象为图所示a、b、c三条图线中的两条，则（ ）
A．甲的s﹣t图一定为图线aB．甲的s﹣t图可能为图线c
C．甲、乙两物体受到的合力大小可能不相等
D．甲、乙两物体受到的合力大小一定相等
【考点】68：速度与物体运动．
【分析】（1）根据s﹣t图象找出同一时刻a、b、c对应的路程，然后由速度公式判断三图
象对应速度的大小关系，进一步确定甲乙的对应关系；
（2）物体运动状态不变，所受合力为0．
【解答】解：
AB、由图象知，对应同一时间t（如t=8s）s =20m、s =10m、s=5m，即s ＞s ＞s，
a b c a b c
由速度公式v= 可知，v ＞v ＞v；
a b c
已知甲的速度大于乙的速度，所以a为甲的图线时，b或c是乙的图线；b为甲的图线时，
c为乙的图线；但c不可能是甲的图线，故AB错误；
CD、已知甲、乙都做匀速直线运动，说明运动状态不变，所以合力为零，两个力大小一定
相等，方向相反，故C错误、D正确．
故选D．
二、填空题（共23分）
9．家庭电路中，电视机与电灯是 并联 的（选填“串联”或“并联”）；电灯工作时消
耗的是 电 能；额定功率为0.2千瓦的用电器正常工作3小时，耗电 0. 6 度．
【考点】IO：家庭电路的连接；J2：电功的实质；J3：电功的计算．
【分析】（1）并联电路中的用电器是互不影响的．
（2）电流做功的过程就是消耗电能的过程；
（3）据公式W=Pt计算即可得到电能．
【解答】解：（1）家庭电路中，电视机与电灯工作时互不影响，所以是并联的关系；
（2）电灯工作时是电流做功的过程，也是消耗电能的过程；
（3）此时用电器消耗的电能：W=Pt=0.2kW×3h=0.6kW•h=0.6度；
故答案为：并联；电；0.6．

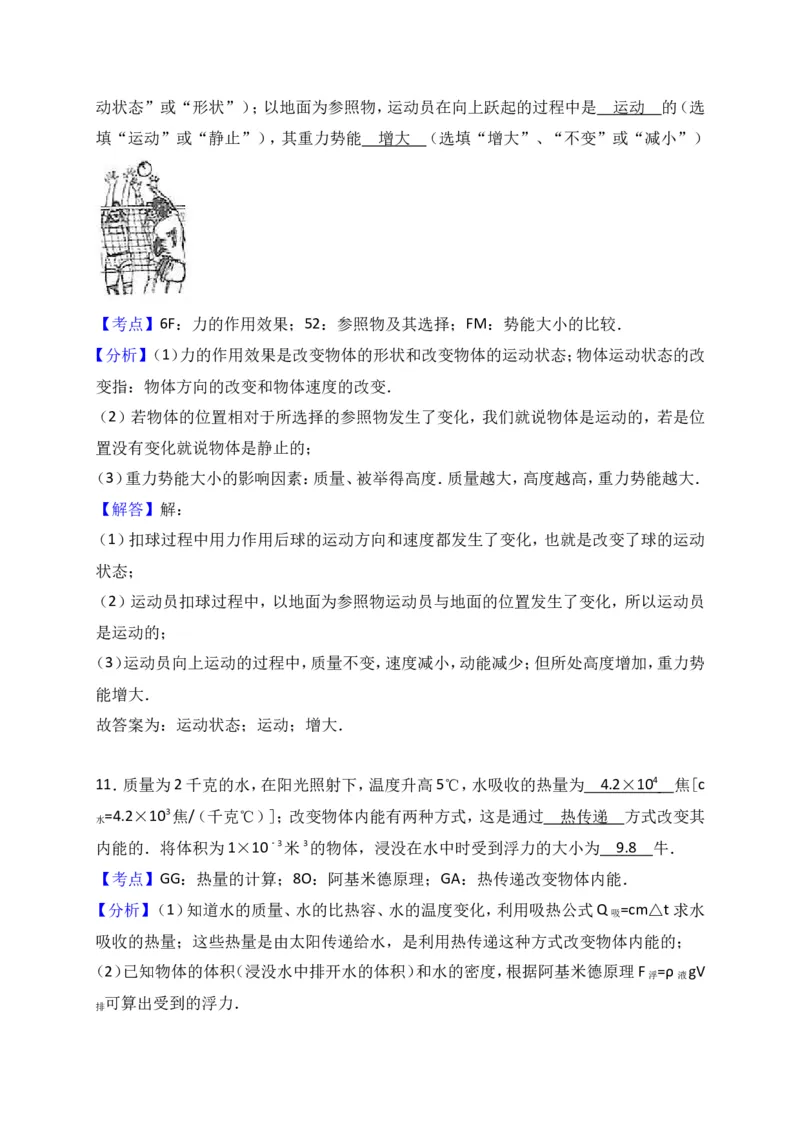

10．如图所示，排球比赛时球被扣出主要表明力可以改变物体的 运动状态 （选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是 运动 的（选
填“运动”或“静止”），其重力势能 增大 （选填“增大”、“不变”或“减小”）
【考点】6F：力的作用效果；52：参照物及其选择；FM：势能大小的比较．
【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改
变指：物体方向的改变和物体速度的改变．
（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位
置没有变化就说物体是静止的；
（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
【解答】解：
（1）扣球过程中用力作用后球的运动方向和速度都发生了变化，也就是改变了球的运动
状态；
（2）运动员扣球过程中，以地面为参照物运动员与地面的位置发生了变化，所以运动员
是运动的；
（3）运动员向上运动的过程中，质量不变，速度减小，动能减少；但所处高度增加，重力势
能增大．
故答案为：运动状态；运动；增大．
11．质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为 4. 2 × 1 0 4 焦[c
=4.2×103焦/（千克℃）]；改变物体内能有两种方式，这是通过 热传递 方式改变其
水
内能的．将体积为1×10﹣3米3的物体，浸没在水中时受到浮力的大小为 9. 8 牛．
【考点】GG：热量的计算；8O：阿基米德原理；GA：热传递改变物体内能．
【分析】（1）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q =cm△t求水
吸
吸收的热量；这些热量是由太阳传递给水，是利用热传递这种方式改变物体内能的；
（2）已知物体的体积（浸没水中排开水的体积）和水的密度，根据阿基米德原理F =ρ gV
浮 液
可算出受到的浮力．
排【解答】解：
（1）水吸收的热量：
Q =cm△t=4.2×103J/（kg•℃）×2kg×5℃=4.2×104J；
吸
这是通过热传递的方式改变水的内能的．
（2）因为物体浸没在水中，所以V =V=1×10﹣3m3，
排
此时物体受到的浮力为：
F =ρ gV =1×103kg/m3×9.8N/kg×1×10﹣3m3=9.8N．
浮 水 排
故答案为：4.2×104；热传递；9.8．

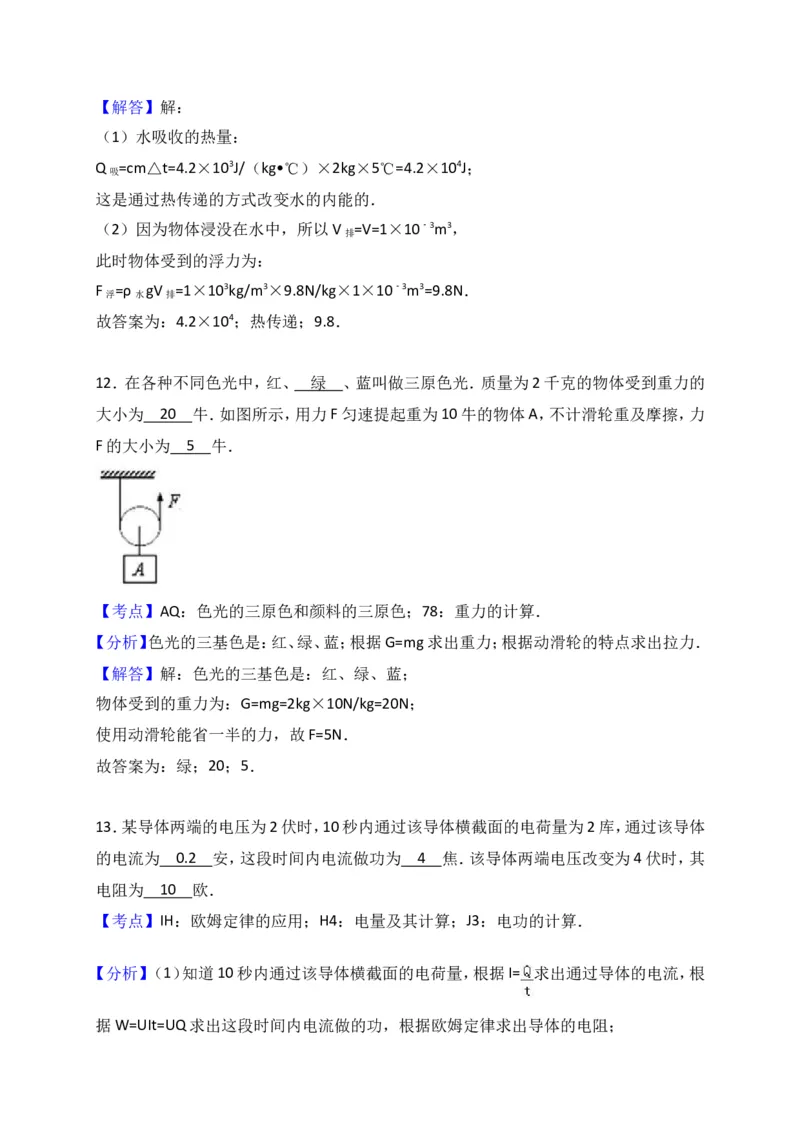

12．在各种不同色光中，红、 绿 、蓝叫做三原色光．质量为2千克的物体受到重力的
大小为 2 0 牛．如图所示，用力F匀速提起重为10牛的物体A，不计滑轮重及摩擦，力
F的大小为 5 牛．
【考点】AQ：色光的三原色和颜料的三原色；78：重力的计算．
【分析】色光的三基色是：红、绿、蓝；根据G=mg求出重力；根据动滑轮的特点求出拉力．
【解答】解：色光的三基色是：红、绿、蓝；
物体受到的重力为：G=mg=2kg×10N/kg=20N；
使用动滑轮能省一半的力，故F=5N．
故答案为：绿；20；5．
13．某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体
的电流为 0. 2 安，这段时间内电流做功为 4 焦．该导体两端电压改变为4伏时，其
电阻为 1 0 欧．
【考点】IH：欧姆定律的应用；H4：电量及其计算；J3：电功的计算．
【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I= 求出通过导体的电流，根
据W=UIt=UQ求出这段时间内电流做的功，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端
的电压和通过的电流无关．
【解答】解：通过导体的电流：
I= = =0.2A，
这段时间内电流做的功：
W=UIt=UQ=2V×2C=4J，
由I= 可得，导体的电阻：
R= = =10Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当该导体两端电压改变为4伏时，导体的电阻仍为10Ω不变．
故答案为：0.2；4；10．

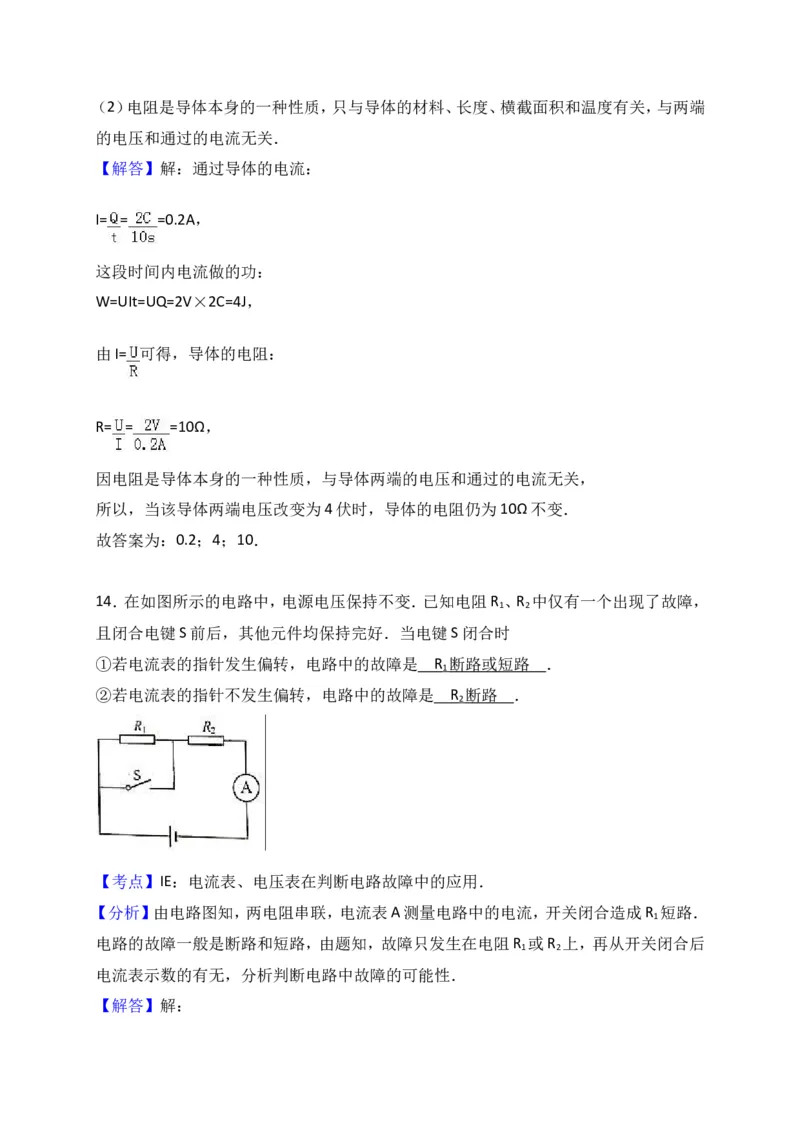

14．在如图所示的电路中，电源电压保持不变．已知电阻R 、R 中仅有一个出现了故障，
1 2
且闭合电键S前后，其他元件均保持完好．当电键S闭合时
①若电流表的指针发生偏转，电路中的故障是 R 断路或短路 ．
1
②若电流表的指针不发生偏转，电路中的故障是 R 断路 ．
2
【考点】IE：电流表、电压表在判断电路故障中的应用．
【分析】由电路图知，两电阻串联，电流表A测量电路中的电流，开关闭合造成R 短路．
1
电路的故障一般是断路和短路，由题知，故障只发生在电阻R 或R 上，再从开关闭合后
1 2
电流表示数的有无，分析判断电路中故障的可能性．
【解答】解：由题知，电阻R 、R 中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好．
1 2
①当电键S闭合时，R 短路，只有R 连入电路中，电流表的指针发生偏转，电路中有电流，
1 2
即电路是通路，说明R 是完好的，所以电路中的故障是R 断路或短路了；
2 1
②S闭合时，R 短路，电流表的指针不发生偏转，电路中无电流，电路出现断路，即R 断
1 2
路了．
故答案为：R 断路或短路；R 断路．
1 2

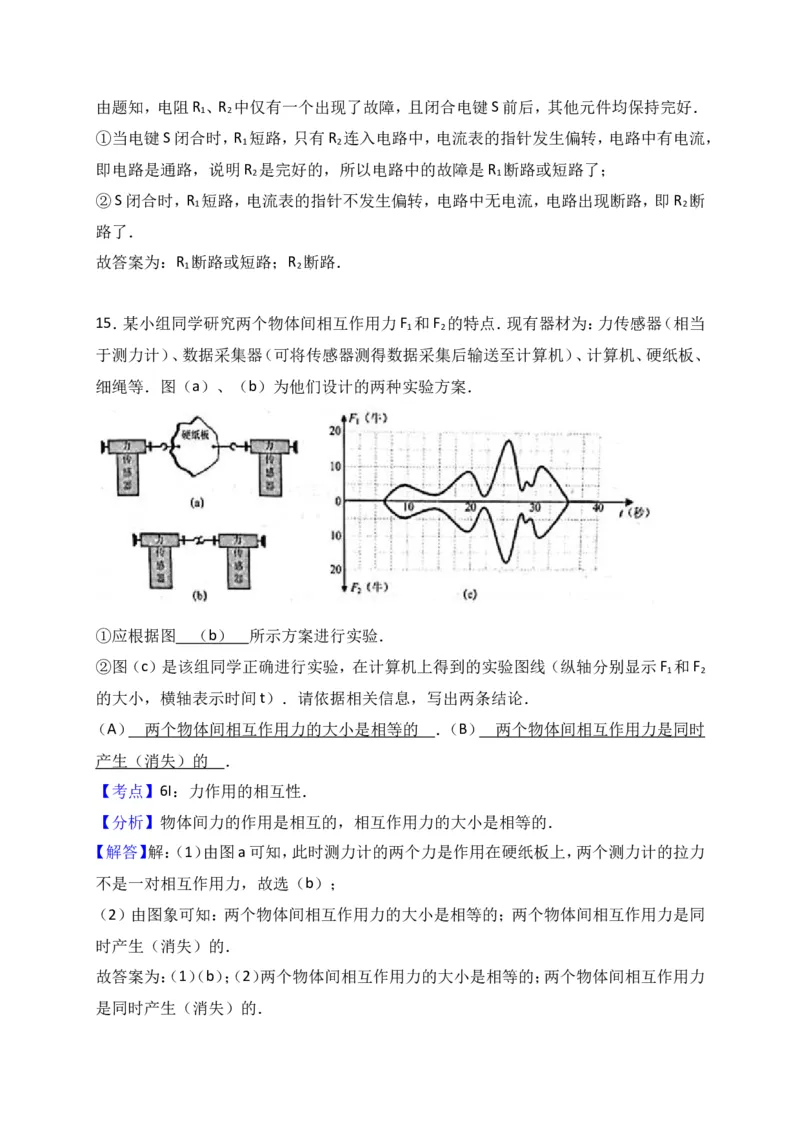

15．某小组同学研究两个物体间相互作用力F 和F 的特点．现有器材为：力传感器（相当
1 2
于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、
细绳等．图（a）、（b）为他们设计的两种实验方案．
①应根据图 （ b ） 所示方案进行实验．
②图（c）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示F 和F
1 2
的大小，横轴表示时间t）．请依据相关信息，写出两条结论．
（A） 两个物体间相互作用力的大小是相等的 ．（B） 两个物体间相互作用力是同时
产生（消失）的 ．
【考点】6I：力作用的相互性．
【分析】物体间力的作用是相互的，相互作用力的大小是相等的．
【解答】解：（1）由图a可知，此时测力计的两个力是作用在硬纸板上，两个测力计的拉力
不是一对相互作用力，故选（b）；
（2）由图象可知：两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同
时产生（消失）的．
故答案为：（1）（b）；（2）两个物体间相互作用力的大小是相等的；两个物体间相互作用力
是同时产生（消失）的．三、作图题（共7分）

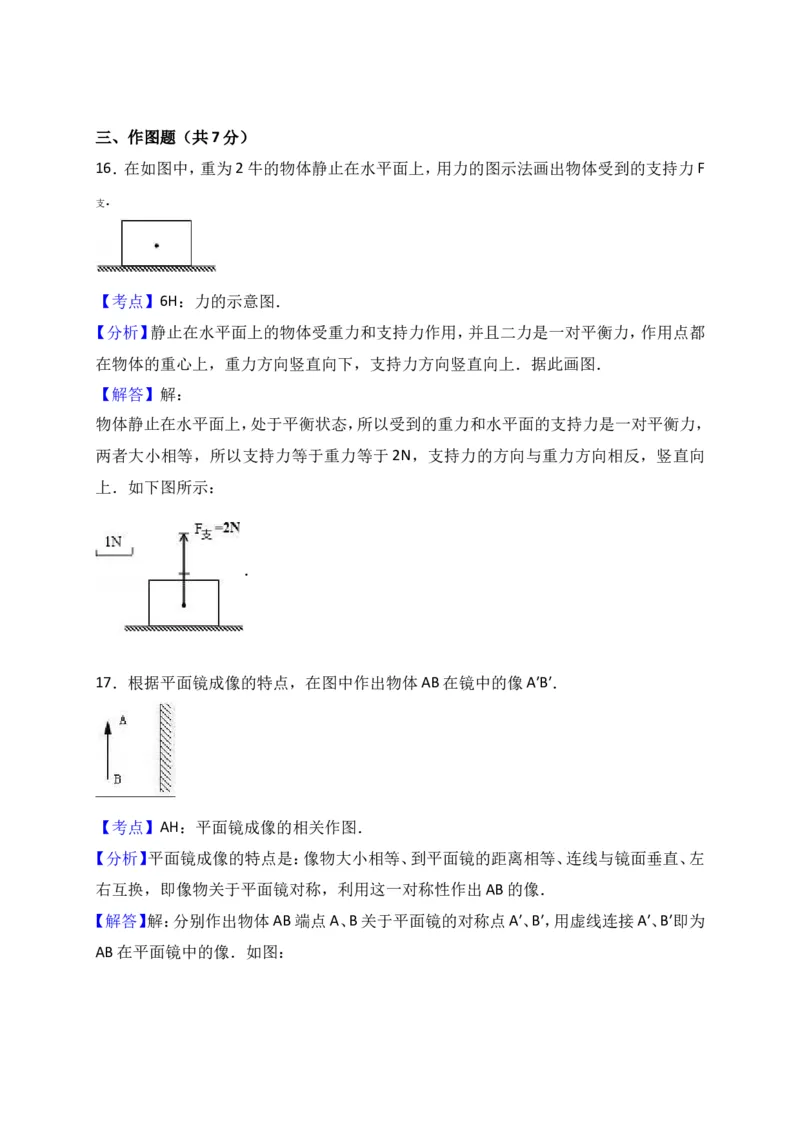

16．在如图中，重为2牛的物体静止在水平面上，用力的图示法画出物体受到的支持力F
．
支
【考点】6H：力的示意图．
【分析】静止在水平面上的物体受重力和支持力作用，并且二力是一对平衡力，作用点都
在物体的重心上，重力方向竖直向下，支持力方向竖直向上．据此画图．
【解答】解：
物体静止在水平面上，处于平衡状态，所以受到的重力和水平面的支持力是一对平衡力，
两者大小相等，所以支持力等于重力等于2N，支持力的方向与重力方向相反，竖直向
上．如下图所示：
．
17．根据平面镜成像的特点，在图中作出物体AB在镜中的像A′B′．
【考点】AH：平面镜成像的相关作图．
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左
右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为

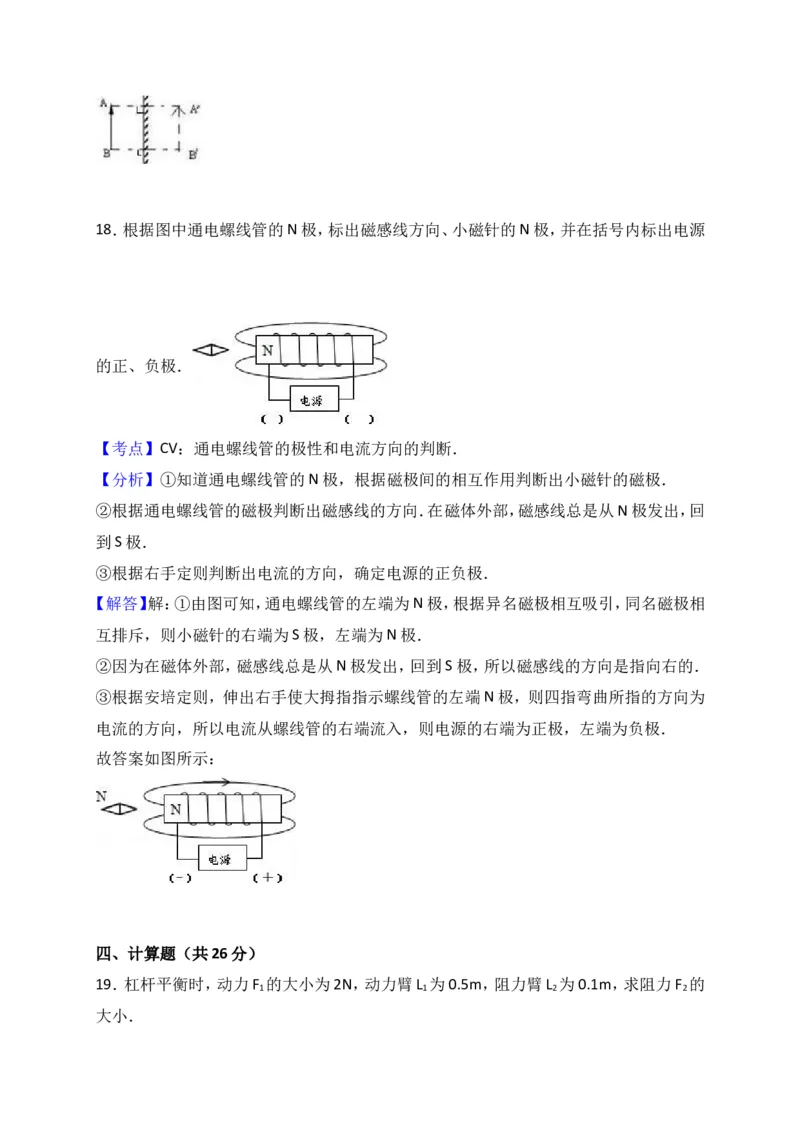

AB在平面镜中的像．如图：18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源
的正、负极．
【考点】CV：通电螺线管的极性和电流方向的判断．
【分析】①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．
②根据通电螺线管的磁极判断出磁感线的方向．在磁体外部，磁感线总是从N极发出，回
到S极．
③根据右手定则判断出电流的方向，确定电源的正负极．
【解答】解：①由图可知，通电螺线管的左端为N极，根据异名磁极相互吸引，同名磁极相
互排斥，则小磁针的右端为S极，左端为N极．
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的．
③根据安培定则，伸出右手使大拇指指示螺线管的左端N极，则四指弯曲所指的方向为
电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．
故答案如图所示：
四、计算题（共26分）

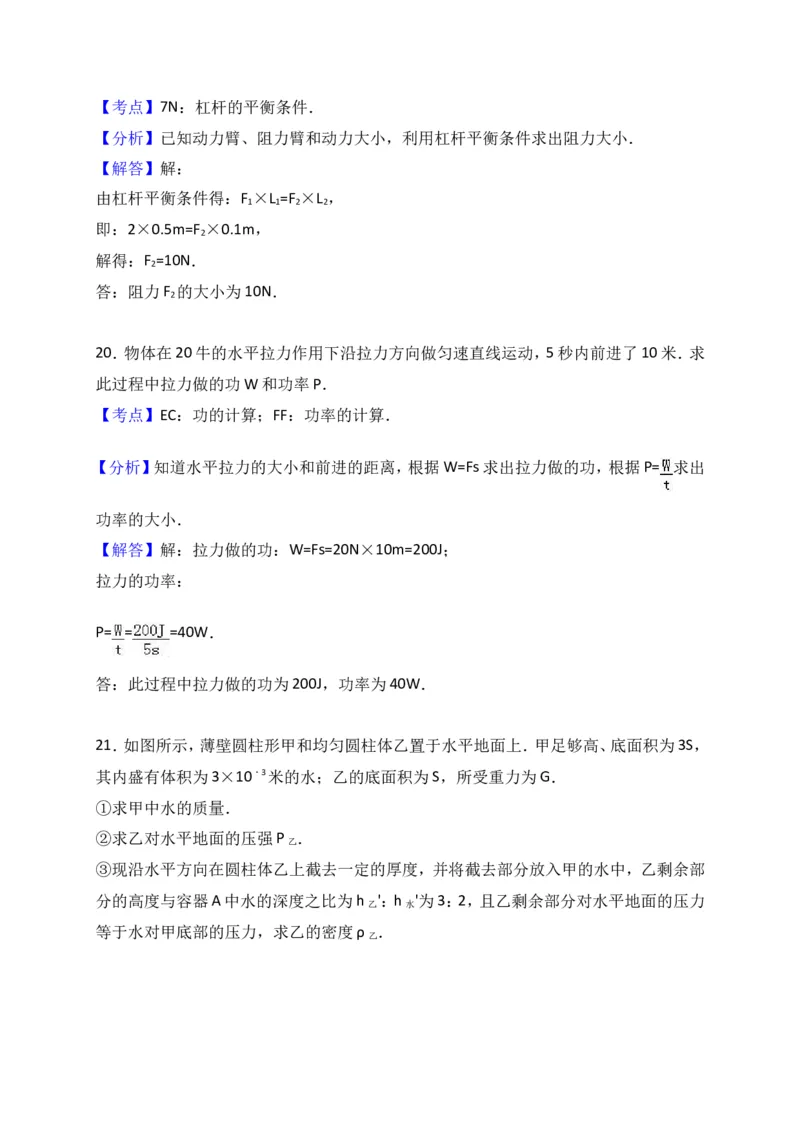

19．杠杆平衡时，动力F 的大小为2N，动力臂L 为0.5m，阻力臂L 为0.1m，求阻力F 的
1 1 2 2
大小．【考点】7N：杠杆的平衡条件．
【分析】已知动力臂、阻力臂和动力大小，利用杠杆平衡条件求出阻力大小．
【解答】解：
由杠杆平衡条件得：F ×L =F ×L ，
1 1 2 2
即：2×0.5m=F ×0.1m，
2
解得：F =10N．
2
答：阻力F 的大小为10N．
2
20．物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求
此过程中拉力做的功W和功率P．
【考点】EC：功的计算；FF：功率的计算．
【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P= 求出
功率的大小．
【解答】解：拉力做的功：W=Fs=20N×10m=200J；
拉力的功率：
P= = =40W．
答：此过程中拉力做的功为200J，功率为40W．
21．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上．甲足够高、底面积为3S，
其内盛有体积为3×10﹣3米的水；乙的底面积为S，所受重力为G．
①求甲中水的质量．
②求乙对水平地面的压强P ．
乙
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部
分的高度与容器A中水的深度之比为h '：h '为3：2，且乙剩余部分对水平地面的压力
乙 水
等于水对甲底部的压力，求乙的密度ρ ．
乙【考点】86：压强的大小及其计算．
【分析】①已知甲的密度和体积，利用密度公式变形可求得其质量；
②已知压力和受力面积，利用p= 可求得对水平面压强．
③根据压强相等来解答．
【解答】解：①由ρ= 可得：
m =ρ V =1.0×103kg/m3×3×10﹣3m3=3kg；
水 水 水
②乙对水平面的压力F=G，
对水平面产生的压强：p= = ．
③剩余部分对地面的压力： =ρ g S
乙
水对容器底的压力：
F =ρ gh 3S，
水 水 水
h ′：h =3：2，
乙 水′
因为乙剩余部分对水平地面的压力等于水对容器甲底部的压力，
所以：ρ g S=ρ gh 3S
乙 水 水
ρ = ρ ×3= ρ ×3= ×1×103kg/m3×3=2×103kg/m3．
乙 水 水
答：①甲中水的质量为3kg．②乙对水平地面的压强为 Pa．
③乙的密度为2×103kg/m3．
22．在图（a）所示的电路中，电源电压为6伏且不变．闭合电键S后，电压表的示数为2伏
电流表的示数为0.2安．
①求电阻R 的阻值．
1
②通电10秒，求电流通过变阻器R 所做的功W ．
2 2
③小红将R 和R 按图（b）所示接入相同电源的电路，她设想通过移动变阻器R 的滑片
1 2 2
P，使（a）、（b）两电路消耗的总功率相等．请判断她的方案是否可行，并说明理由．
【考点】IH：欧姆定律的应用；J3：电功的计算．
【分析】（1）R 与R 串联，电压表V测R 两端电压，根据R= 求出电阻R 的阻值；
1 2 1 1
（2）根据串联电路的电压特点求出R 的电压，利用W=UIt求出电流通过电阻R 所做的功；
2 2
（3）根据串并联电路的电阻特点和P= 即可分析判断．
【解答】解：（1）R 与R 串联，电压表V 测R 两端电压，
1 2 1 1
由I= 可得电阻R 的阻值：
1
R = = =10Ω；
1
（2）根据串联电路两端的总电压各电阻两端的电压之和可得：
R 的电压U =U﹣U =6V﹣2V=4V，

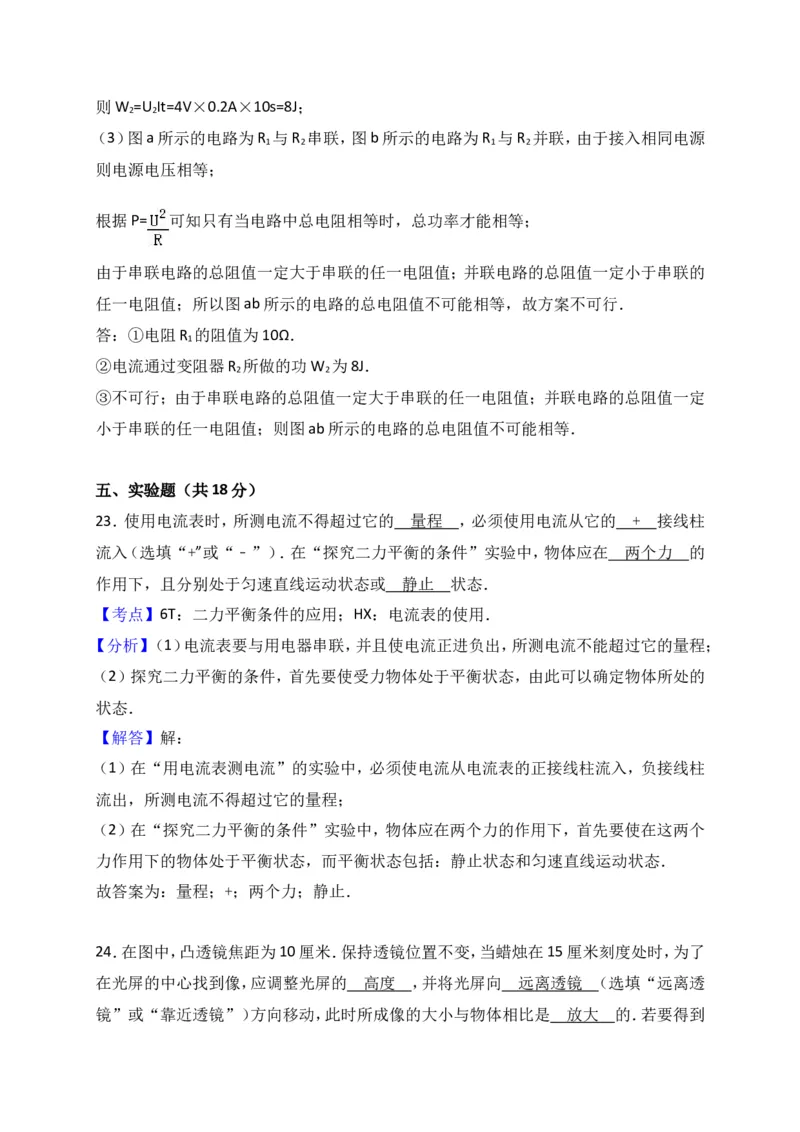

2 2 1则W =U It=4V×0.2A×10s=8J；
2 2
（3）图a所示的电路为R 与R 串联，图b所示的电路为R 与R 并联，由于接入相同电源
1 2 1 2
则电源电压相等；
根据P= 可知只有当电路中总电阻相等时，总功率才能相等；
由于串联电路的总阻值一定大于串联的任一电阻值；并联电路的总阻值一定小于串联的
任一电阻值；所以图ab所示的电路的总电阻值不可能相等，故方案不可行．
答：①电阻R 的阻值为10Ω．
1
②电流通过变阻器R 所做的功W 为8J．
2 2
③不可行；由于串联电路的总阻值一定大于串联的任一电阻值；并联电路的总阻值一定
小于串联的任一电阻值；则图ab所示的电路的总电阻值不可能相等．
五、实验题（共18分）
23．使用电流表时，所测电流不得超过它的 量程 ，必须使用电流从它的 + 接线柱
流入（选填“+”或“﹣”）．在“探究二力平衡的条件”实验中，物体应在 两个力 的
作用下，且分别处于匀速直线运动状态或 静止 状态．
【考点】6T：二力平衡条件的应用；HX：电流表的使用．
【分析】（1）电流表要与用电器串联，并且使电流正进负出，所测电流不能超过它的量程；
（2）探究二力平衡的条件，首先要使受力物体处于平衡状态，由此可以确定物体所处的
状态．
【解答】解：
（1）在“用电流表测电流”的实验中，必须使电流从电流表的正接线柱流入，负接线柱
流出，所测电流不得超过它的量程；
（2）在“探究二力平衡的条件”实验中，物体应在两个力的作用下，首先要使在这两个
力作用下的物体处于平衡状态，而平衡状态包括：静止状态和匀速直线运动状态．
故答案为：量程；+；两个力；静止．
24．在图中，凸透镜焦距为10厘米．保持透镜位置不变，当蜡烛在15厘米刻度处时，为了
在光屏的中心找到像，应调整光屏的 高度 ，并将光屏向 远离透镜 （选填“远离透
镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是 放大 的．若要得到烛焰的虚像，应使蜡烛与透镜间的距离 小于 10厘米．
【考点】B7：凸透镜成像规律及其探究实验．
【分析】（1）在进行凸透镜成像实验时，必须将烛焰、凸透镜和光屏三者的中心放在同一
高度上，目的是使像成在光屏的中心；
（2）当物距大于2倍焦距时，像距介于1倍焦距与2倍焦距之间，此时成倒立缩小的实像；
（3）当物距小于焦距时，成正立放大虚像．
【解答】解：（1）由图可知，光屏的高度有些低，要使像成在光屏的中心，应调整光屏的高
度；
（2）凸透镜在30cm处，蜡烛在15cm处，则物距u=15cm，
凸透镜的焦距f=10cm，符合2f＞u＞f，光屏上成倒立放大的实像，v＞2f，
现在凸透镜在30cm处，光屏在50cm处，此时u=2f，所以光屏要远离凸透镜，光屏移到
50cm以外；
（3）若要得到烛焰的虚像，应使蜡烛与透镜间的距离小于10cm．
故答案为：高度；远离透镜；放大；小于．
25．为了探究漂浮在液面上的物块露出液面的体积V 与物块密度ρ 、液体密度ρ 的关
露 物 液
系，某小组同学选取体积V 相同、ρ 不同的物块进行实验，测出其漂浮在水和酒精液面
物 物
上时露出液面的体积V ，相关数据记录在表一、表二中．
露
表一：水
ρ （克/厘米3） 实验序号 ρ （克/厘米3） V （厘米3）
液 物 浸
1.0 1 0.4 40
2 0.5 50
3 0.6 60
表二：酒精
ρ （克/厘米3） 实验序号 ρ （克/厘米3） V （厘米3）
液 物 浸
0.8 4 0.4 50
5 0.5 62.56 0.6 75
表三
第一组 ρ =1.0克/厘米3 ρ =1.5克/厘米3
液 液
ρ =0.2克/厘米3 ρ = 0. 3 克/厘米3
物 物
第二组 ρ =1.0克/厘米3 ρ =1.5克/厘米3
液 液
ρ = 0. 4 克/厘米3 ρ =0.6克/厘米3
物 物
①分析比较表一或表二中ρ 、V 的数据及相关条件，可得出的初步结论是：漂浮在液面
物 露
上的物块， 当 ρ 越大时， V 越小 ．
物 露
②分析比较实验序号 1 、 4 或 2 、 5 或 3 、 6 中，ρ 、V 的数据及相关条件，可得出的初
液 露
步结论是：漂浮在液面上的物块，当V 、ρ 相同时，ρ 越小，V 越小．
物 物 液 露
③由实验序号2与4的数据及相关条件，发现漂浮在液面上V 相同的物块，存在与ρ
物 液
均不同而V 相同的现象．若用V 相同的物块进一步实验，请在表三中填入拟进行实验
露 物
的数据，使每一组实验均能研究上述现象．
【考点】8R：探究浮力大小的实验．
【分析】对照表中的数据，明确各个量的含义，根据控制变量法，对各个量之间的关系做
出分析，最后找出相应的量之间的关系，并得出普遍性的规律
【解答】解：①分析比较表一或表二中ρ 、V 的数据及相关条件，可以看出，物体的密度
物 露
越大，其浸入液体中的体积也越大，V 的就越越小；故可得出的初步结论是：漂浮在液面
露
上体积相同的物块，当ρ 越大时，V 越小．
物 露
②分析比较实验序号1、4或2、5或3、6中ρ 、V 的数据及相关条件，可以看出，当物体
物 浸
的密度相同时，液体的密度越小，物体排开液体的体积越大，故可得出的初步结论是：漂
浮在液面上体积相同的物块，当ρ 相同时，ρ 越小，V 越大，V 越小；
物 液 浸 露
③进一步分析实验序号2和4中的数据及相关条件，可以看出，物体密度与液体密度的
比值都是1：2，这时它们在液体中排开液体的体积是相同的．因此，得出的合理猜想是：
漂浮在液面上体积相同的物块，当ρ 与ρ 的比值相同时，V 是相同的：
物 液 浸
第一组：ρ = ×1.5克/厘米3=0.3克/厘米3．
物
第一组：ρ = ×1克/厘米3=0.4克/厘米3．
物
故答案为：（1）当ρ 越大时，V 越小；②1、4或2、5或3、6；③0.3；0.4．
物 露26．小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为1.5伏
的整数倍且保持不变、待测小灯上标有“0.2A”字样、滑动变阻器上标有“50Ω1A”字
样．实验中，小华正确连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不
发光、电表指针所处位置如图（a）、（b）所示．（电流表指针在两刻度线之间某位置，电压
表指针在刻度线上）
①判断电流表所选量程并说明理由． 0﹣0.6A ；小灯不发光， I ＜ I =0.2A
额
②通过计算说明实验所用电源的电压． 4.5V
③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压．然后他调
整了电表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图（b）相
同．请通过计算求出小灯的额定功率． 0.76W ．
【考点】JF：电功率的测量．
【分析】（1）根据电流表的指针判断电流表的量程；
（2）根据U=IR算出电源电压；
（3）电压表并联在滑动变阻器的两端时当电压表的示数为0.7V时，灯泡正常发光，根据
P=UI算出灯泡的额定功率．
【解答】解：①由电流表指针的位置知电流表的量程为：0﹣0.6安；因为小灯不发光，I＜I
额
=0.2安，若是0﹣3A的量程时，电流表的示数为0.35A，大于灯泡的额定电流，能发光；
②由①知电流表的示数为 0.07A，滑动变阻器在阻值最大处，故电源电压最小为：
U=IR=0.07A×50Ω=3.5V，故电源电压为4.5伏；
③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压．然后他调
整了电表接入位置后重新实验，故将滑动变阻器并联在滑动变阻器的两端，当电压表的
示数为4.5V﹣0.7V=3.8V时，灯泡正常发光，故灯泡的额定电压为3.8V；
灯泡的额定功率为：P=UI=3.8V×0.2A=0.76W．
故答案为：①0﹣0.6A；小灯不发光，I＜I =0.2A；②4.5V；③0.76W．
额2017年6月1日
