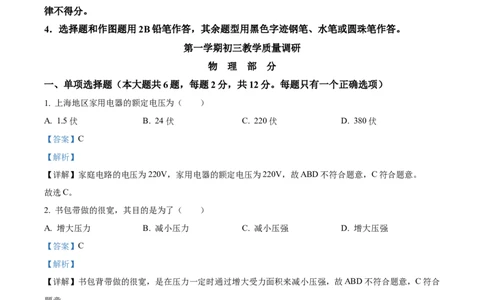

黄浦区 2023 学年度第一学期九年级期终调研样卷
综合学科试卷
考生注意：
1．本场考试时间120分钟，满分135分，答题纸共2页。
2．作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指
定位置。
3．所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一
律不得分。
4．选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
第一学期初三教学质量调研
物 理 部 分
一、单项选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 上海地区家用电器的额定电压为（ ）
A. 1.5伏 B. 24伏 C. 220伏 D. 380伏
【答案】C
【解析】
【详解】家庭电路的电压为220V，家用电器的额定电压为220V，故ABD不符合题意，C符合题意。
故选C。
2. 书包带做的很宽，其目的是为了（ ）
A. 增大压力 B. 减小压力 C. 减小压强 D. 增大压强
【答案】C
【解析】
【详解】书包背带做的很宽，是在压力一定时通过增大受力面积来减小压强，故ABD不符合题意，C符合
题意。
故选C。
3. 下列器材中，利用大气压强工作的是（ ）
A. 船闸 B. 雪地靴 C. 密度计 D. 真空吸盘
【答案】D
【解析】
【详解】A．船闸利用了连通器原理，与大气压无关，故A不符合题意；
B．雪地靴利用了热的不良导体，故B不符合题意；C．密度计是用来测量液体密度的测量仪器，密度计在液体中漂浮，液体的密度越大，排开液体的体积越
小，故C不符合题意；
的
D．首先用力将吸盘紧压在玻璃板上，将吸盘中 空气排出，松手后，由于吸盘内的空气减少，内部
气压小于外界大气压，外界大气压将吸盘紧压在玻璃板上。利用了大气压原理，故D符合题意。
故选D。
4. 首先发现电流与电压关系的科学家是（ ）
A. 安培 B. 库仑
C. 伏特 D. 欧姆
【答案】D
【解析】
【详解】欧姆定律的内容是导体中的电流，跟导体两端的电压成正比，根导体的电阻成反比，这个关系是
由德国物理学家欧姆提出的，故选D。
5. 如图所示，用细绳吊着柱体浸没在水中，柱体所受浮力为F ，柱体上、下表面受到水的压力分别为F
浮
、F 。下列关系式一定成立的是（ ）
向下 向上
A. F =F B. F ＜F C. F ＞F D. F ＞F
浮 向下 浮 向上 浮 向下 浮 向上
【答案】B
【解析】
【详解】浮力产生的原因就是浸在液体中的物体受到的向上和向下的压力差，因此，该正方体所受浮力为
即
F ＜F
浮 向上
故B符合题意，ACD不符合题意。
故选B。
6. 在图所示的电路中，闭合开关S，电路正常工作。现对电路分别进行下列操作：①将滑动变阻器滑片向
左移；②用电阻R（R＞R）替换电阻R；③断开开关S；④增大电源电压。其中能使电压表示数变大的
3 3 1 1
操作有（ ）A. 1个 B. 2个 C. 3个 D. 4个
【答案】B
【解析】

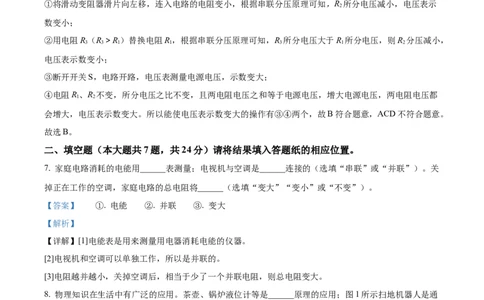

【详解】由图可知，电阻R、R 串联，电压表测量R 两端的电压。
1 2 2
①将滑动变阻器滑片向左移，连入电路的电阻变小，根据串联分压原理可知，R 所分电压减小，电压表示
2
数变小；
②用电阻R（R＞R）替换电阻R，根据串联分压原理可知，R 所分电压大于R 所分电压，则R 分压减小，
3 3 1 1 3 1 2
电压表示数变小；
③断开开关S，电路开路，电压表测量电源电压，示数变大；
④电阻R、R 不变，所分电压之比不变，且两电阻电压之和等于电源电压，增大电源电压，两电阻电压都
1 2
会增大，电压表示数变大。所以能使电压表示数变大的操作有③④两个，故B符合题意，ACD不符合题意。
故选B。
二、填空题（本大题共7题，共24分）请将结果填入答题纸的相应位置。
7. 家庭电路消耗的电能用______表测量；电视机与空调是______连接的（选填“串联”或“并联”）。关
掉正在工作的空调，家庭电路的总电阻将______（选填“变大”“变小”或“不变”）。
【答案】 ①. 电能 ②. 并联 ③. 变大
【解析】
【详解】[1]电能表是用来测量用电器消耗电能的仪器。
[2]电视机和空调可以单独工作，所以是并联的。
[3]电阻越并越小，关掉空调后，相当于少了一个并联电阻，则总电阻变大。
8. 物理知识在生活中有广泛的应用。茶壶、锅炉液位计等是______原理的应用；图1所示扫地机器人是通
过电机转动使内部气压______，利用内外气压差，将垃圾压入吸尘器；图2所示的我国首只大型邮轮将于
2024年直航国际航线，邮轮满载从内河驶向大海时，所受浮力将______。（后两空均选填“变大”“变
小”或“不变”）【答案】 ①. 连通器 ②. 变小 ③. 不变
【解析】
【详解】[1]茶壶、锅炉水位计都是上端开口，下端相连的容器，当装有同种液体且液面静止时，液面高度
总是相同的，因此利用了连通器原理。

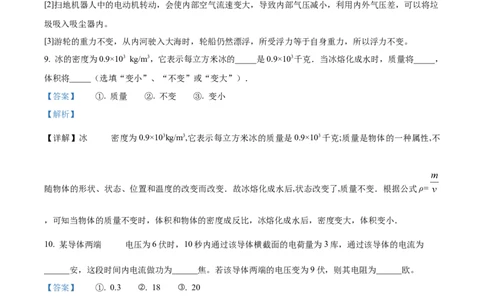

[2]扫地机器人中的电动机转动，会使内部空气流速变大，导致内部气压减小，利用内外气压差，可以将垃
圾吸入吸尘器内。
[3]游轮的重力不变，从内河驶入大海时，轮船仍然漂浮，所受浮力等于自身重力，所以浮力不变。
9. 冰的密度为0.9×103 kg/m3，它表示每立方米冰的_____是0.9×103千克．当冰熔化成水时，质量将_____，
体积将_____（选填“变小”、“不变”或“变大”）．
【答案】 ①. 质量 ②. 不变 ③. 变小
【解析】
的
【详解】冰 密度为0.9×103kg/m3,它表示每立方米冰的质量是0.9×103千克;质量是物体的一种属性,不
随物体的形状、状态、位置和温度的改变而改变．故冰熔化成水后,状态改变了,质量不变．根据公式ρ=
，可知当物体的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变大，体积变小．
的
10. 某导体两端 电压为6伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为
______安，这段时间内电流做功为______焦。若该导体两端的电压变为9伏，则其电阻为______欧。
【答案】 ①. 0.3 ②. 18 ③. 20
【解析】
【详解】[1]通过该导体的电流
[2]这段时间内电流做功为
W＝UIt＝6V×0.3A×10s＝18J
[3]若该导体两端的电压变为9伏，则其电阻还是不变，为11. 某LED灯标有“220V 11W”，其中“11W”表示该灯的额定______；若该灯正常工作10小时，通
过灯的电流为______安，消耗的电能为______千瓦时。
【答案】 ①. 功率 ②. 0.05 ③. 0.11
【解析】
【详解】[1]由节能灯铭牌“220V 11W”可知，“220V”表示节能灯在220V电压下正常工作，即节能灯
的额定电压为220V，“11W”表示灯正常工作时的额定功率为11瓦。
[2]根据公式 可知，通过的电流
[3]根据题意可知，连续正常工作10小时，消耗的电能
W=Pt=11W×10h=0.011kW×10h=0.11kW·h
12. 在图所示的电路中，电源电压为U 保持不变，电阻R 的阻值为R，R 的阻值为2R。已知电路中仅有
0 1 0 2 0
一处故障，且只发生在电阻R 或R 上。断开开关S，电压表示数为U。
1 2 0
①故障可能是______。
②为了确定故障，现在电路中M处正确串联一个电流表。请写出闭合开关S后电流表、电压表的示数及其
对应的故障。______
【答案】 ①. R 断路；R 短路；R 短路 ②. 见解析
1 1 2
【解析】
【详解】[1][2]由图知道 ，开关断开时，电压表串联在电路中，若R 完好或R 短路时，则电压表测电源电
1 1
的
压（其示数为U），因电压表 内阻很大，则电路中几乎没有电流，电流表一定是无示数；已知电路
0
中仅有一处故障，且只发生在电阻R 或R 上，闭合开关S后，电流表的示数有变化；
1 2
①若R 断路，则整个电路断路，无论开关S断开还是闭合，电流表示数都为零，其示数不会有变化，故电
1
路故障不是R 断路；
1
②若R 短路，则开关S断开时，电压表串联在电路中测电源电压，则电压表示数为U，电流表示数为零；
1 0开关S闭合后，电路为R 的简单电路，电压表示数仍然为U，由欧姆定律知道，此时电流表示数为
2 0
则电流表的示数有变化，故电路故障可能为R 短路；
1
③若R 断路，则开关S断开时，电流表示数为零；开关S闭合后，电流表示数仍然为零，其示数不会有变
2
化，故电路故障不是R 断路；
2
④若R 短路，则开关S断开时，电压表串联在电路中测电源电压，则电压表示数为U，电流表示数为零；
2 0
开关S闭合后，电路为R 的简单电路，此时电压表被短路，则电压表示数为零，由欧姆定律知道，此时电
1
流表示数为
则电流表的示数有变化，故电路故障可能为R 短路；
2
综上可知，闭合开关S后，若电压表示数为U ，电流表示数为 ，则R 短路；若电压表示数为零，电
0 1
流表示数为 ，则R 短路。
2
13. 某小组同学做“用电流表测电流”实验。他们将两节干电池、开关、小灯按正确的方法连接成电路。
闭合开关，小灯发光，电流表示数为0.36安，如图1所示。一位同学将双手同时接触小灯两侧导线的金属
夹时，发现小灯仍发光，电流表示数仍为0.36安，如图2所示。为了解释为什么电流表示数为0.36安时，
人体仍是安全的，他们查阅资料后得知：（a）一般情况下人体的安全电流不超过10毫安；（b）干燥皮肤
时，人体两端的电压不同人体的电阻不同，如下表：
人体两端的电压/V 3 10 25 50 100 250干燥皮肤时人体的电阻（大约 1000 700 500 400 300 150
值）/Ω 0 0 0 0 0 0
的
①根据表格中人体两端 电压、干燥皮肤时人体电阻的变化情况，可得出初步结论：______；
②指出电流表示数为0.36安时，人体仍是安全的原因，并写出分析过程。________
【答案】 ①. 人体两端的电压越大，干燥皮肤时人体的电阻越小 ②. 见解析
【解析】
【详解】①[1]根据表格数据得，人体两端的电压越大，干燥皮肤时人体的电阻越小。
②[2]双手同时接触小灯两侧导线的金属夹时，人体与小灯组成并联电路，电流表示数为干路电流 0.36安，
电源电压为2节干电池组成，为3V，此时通过人体的电流
不超过人体安全电流10mA，所以人体是安全的。
三、作图题（本大题共2题，共4分）
14. 在如图所示中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 。
浮
【答案】
【解析】
【详解】因为小球漂浮在水面上，所以重力与浮力是一对平衡力，方向相反，由重力的大小和方向可知，
浮力的方向竖直向上，大小为4N，设标度为2N，如图所示：15. 在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当
滑动变阻器的滑片P向左移动时，电流表的示数变小，小灯亮度不变。
【答案】
【解析】
【详解】当滑动变阻器的滑片P向左移动时，小灯亮度不变，即滑动变阻器与灯互不影响，滑动变阻器与
灯并联；因滑片P向左移动时，电流表的示数变小，说明电路的电阻变大，则变阻器连入电路的电阻变大，
故将变阻器右下接线柱与电流表“0.6”接线柱相连，此时电流表测量干路电流，如下图所示：
四、综合题（本大题共5题，共30分）第16~19题作答需写出解答过程。
16. 体积1×10-3m3的铁球浸没在水中，求铁球受到的浮力F 。
浮
【答案】9.8N
【解析】
【详解】解：因为铁球浸没在水中，所以铁球排开水的体积则铁球受到的浮力
答：铁球受到的浮力为9.8N。
17. 底面积为1×10－2米2的薄壁容器置于水平面上。容器内盛有0.1米深的水。求水对容器底部的压强p
水
及水对容器底部的压力F 。
水
【答案】980Pa，9.8N
【解析】
【详解】解：水对容器底部的压强为
p ＝ρ gh ＝1×103kg/m3×9.8N/kg×0.1m＝980Pa
水 水 水
水对容器底部的压力为
F ＝p S＝980Pa×1×10－2m2＝9.8N
水 水
答：水对容器底部的压强为980Pa，水对容器底部的压力为9.8N。
18. 在图所示的电路中，电源电压为12伏且保持不变，电阻R 的阻值为10欧。
1
①求通过电阻R 的电流I；
1
②在电路中再接入一个电阻R，闭合开关S，电阻R 与R 消耗的电功率之比为1∶2，求R 的阻值。
2 1 2 2
【答案】①1.2安；②10Ω或者5Ω
【解析】
【详解】解：①电阻R 单独接在电源两端，通过电阻R 的电流
1 1
② 若电阻R 与R 串联，两电阻电流相等，则
2 1
电阻R 阻值为
2若电阻R 与R 并联，两电阻电压相等，则
2 1
电阻R 阻值为
2
答：①通过电阻R 的电流I是1.2安；
1
②R 的阻值10Ω或者5Ω。
2
19. 如图所示，均匀正方体A、B置水平面上，A的高度h 为0.1米，质量m 为2千克。
A A
①求A的密度ρ ；
A
②若B的质量为m，底面积为S，求B对水平面的压强p ；
0 0 B
③若B的高度h 不高于0.2米，当B的高度大于0.1米时，恰能使A、B对水平面的压强相等，求B的密
B
度ρ 的取值范围。
B
【答案】①2×103千克/米3；② ；③1×103千克/米3≤ρ ＜2×103千克/米3
B
【解析】
【详解】解：①A的密度
②B对水平面的压强
③由于A与B均为均匀柱体置于水平面上，物体对地面的压强为A、B对水平面压强相等，即
则
所以
由于
则
所以
答：①A的密度ρ 为2×103千克/米3；
A
②B对水平面的压强p 是 ；
B
③B的密度ρ 的取值范围1×103千克/米3≤ρ ＜2×103千克/米3。
B B
20. 小明做“用电流表、电压表测电阻”的实验，他将电源（电压保持不变且为2V的整数倍）、滑动变阻
器（标有“5Ω 2A”“20Ω 2A”字样中的一个）、电流表、待测电阻、开关、导线组成串联电路，然
后将电压表并联在电路中，并把滑片置于滑动变阻器的一端。闭合开关，电路正常工作，电流表示数如图
（a）所示。当滑片向另一端移动到某位置时，电压表示数增大为1.8V，电流表示数为0.40A。经思考，他
仅改变了电压表的位置，继续将滑片移到另一端，此时电流表示数如图（b）所示，电压表示数如图（c）
所示。①请判断图（a）中电流表的示数，并写出理由。_______
②刚闭合开关时电压表并联在_______两端。
③请通过计算说明所用滑动变阻器的规格及电源电压U。______、______（需写出计算过程）
④待测电阻的阻值为______Ω。(精确到0.1Ω)
【答案】 ①. 0.58A，理由见解析 ②. 滑动变阻器 ③. 20Ω 2A ④. 6V ⑤. 10.3
【解析】
【详解】（1）[1] 图（a）中电流表示数为0.58A，因为闭合开关，电路正常工作，因此电路中电流不超过
变阻器允许通过的最大电流2A，所以电流表所选量程是0~0.6A。
（2）[2]当向另一端移动滑片时，电流表示数减小为0.4A，说明滑动变阻器的阻值在增大，假设电压表并
联在定值电阻两端，则电压表的示数会减小，但电压表的示数在增大，说明电压表并联在滑动变阻器的两
端。
（3）[3][4]将电压表并联在定值电阻两端时，根据电流表的示数在减小，可以判断滑片移到了滑动变阻器
的阻值最大处，且电压表仅改变位置，量程没有改变。若滑动变阻器选择“5Ω 2A”，则滑动变阻器所
分到的电压是
根据串联电路的电压规律，可知电源电压是
因为3V不是2V的整数倍，所以不符合题意。
若滑动变阻器选择“20Ω 2A”，则滑动变阻器所分到的电压是
根据串联电路的电压规律，可知电源电压是
因为6V是2V的整数倍，所以符合题意，滑动变阻器的规格应选“20Ω 2A”，电源电压是6V。
（4）[5]为减小实验误差，定值电阻需多次测量求平均值，第1次实验时，电路中只接入定值电阻，且电
流大小是0.58A，则电阻大小是第2次实验时，电流大小是0.4A，滑动变阻器两端的电压是1.8V，根据串联分压的特点，定值电阻两端的
电压是4.2V，则定值电阻的大小是
第3次实验时，定值电阻的阻值大小是
则定值电阻的大小是
所以定值电阻的大小是10.3Ω。
