黄浦区 2022 年九年级第一学期综合教学质量检测试卷
物理部分
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 首先发现电流周围存在磁场的物理学家是（ ）
A. 伏特 B. 安培 C. 帕斯卡 D. 奥斯特
2. 在图所示的实例中，增大压强的是（ ）

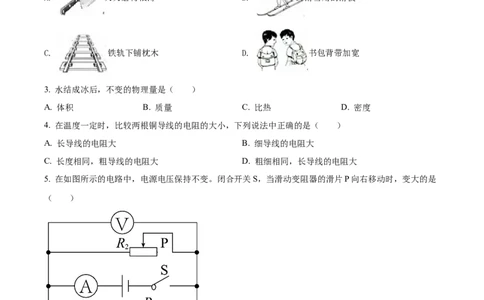

A. 刀刃磨得很薄 B. 滑雪用的滑板
C. 铁轨下铺枕木 D. 书包背带加宽
3. 水结成冰后，不变的物理量是（ ）
A. 体积 B. 质量 C. 比热 D. 密度
4. 在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（ ）
A. 长导线的电阻大 B. 细导线的电阻大
C. 长度相同，粗导线的电阻大 D. 粗细相同，长导线的电阻大
5. 在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是
（ ）
A. 电压表V示数
B. 电流表A 示数
1
C. 电压表V示数与电流表A示数的比值
D. 电压表V示数与电流表A 示数的比值
1
学科网（北京）股份有限公司6. 如图所示，均匀实心正方体甲、乙分别置于水平地面上，它们对水平地面的压强相等，若在它们的上部
沿水平方向均截去各自的一半，截去部分的质量分别为 、 ，剩余部分对地面的压强分别为 、
。则（ ）
A. 一定小于 B. 一定大于
C. 可能大于 D. 可能小于

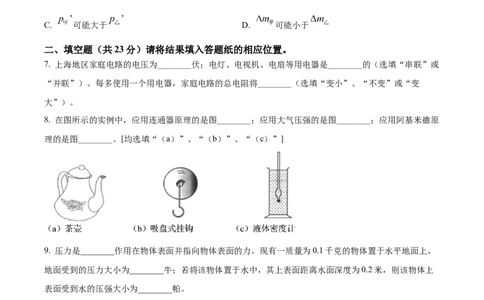

二、填空题（共23分）请将结果填入答题纸的相应位置。
7. 上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或
“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变
大”）。
8. 在图所示的实例中，应用连通器原理的是图________；应用大气压强的是图________；应用阿基米德原
理的是图________。[均选填“（a）”、“（b）”、“（c）”]
9. 压力是________作用在物体表面并指向物体表面的力。现有一质量为0.1千克的物体置于水平地面上，
地面受到的压力大小为________牛；若将该物体置于水中，其上表面距离水面深度为0.2米，则该物体上
表面受到水的压强大小为________帕。
10. 在图所示的电路中，电流表测的是通过________的电流（选填“L支路”、“R 支路”或“干路”），
滑
通过灯L的电流方向为________（选填“A→B”或“B→A”）；断开开关S，电流表示数将________（选
填“变小”、“不变”或“变大”）。
学科网（北京）股份有限公司11. 5秒内通过某导体横截面的电荷量为3库，通过它的电流为________安。该导体电阻为20欧，它两端
的电压为________伏。若通过导体的电流变为0.3安，则其电阻为________欧。
12. 在下图所示的电路中，电源电压为U 保持不变，R、R 的阻值均为R。闭合开关S，两电表示数均不
0 1 2 0
变，已知电路中仅有一处故障，且只发生在电阻R 或R 上。请根据以上信息，写出各电表的示数及其对
1 2
应的故障________。
13. 如图所示，某小组同学在塑料小桶中，分别装满密度已知的四种不同液体，用弹簧测力计依次测出它
们的重力，记录数据如下表所示。
.
液体密度（克/厘米
0.8 1.0 12 1.4
3）
.
弹簧测力计示数
1.4 1.6 18 2.0
（牛）
（1）根据表中数据及相关条件可知测力计示数随液体密度的变化关系为：同一小桶装满不同液体时，
________；
（2）若把弹簧测力计和小桶改装为液体密度秤，则该秤的“0”刻度线与弹簧测力计上的“0”刻度线是
学科网（北京）股份有限公司否重合？请说明理由：________
（3）若要提高该秤的称量精度，可换用以下两种规格的塑料小桶，符合要求的是________（填写序号）
A.容积相同，质量更小的小桶 B.质量相同，容积更大的小桶
三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14. 在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 。
浮
（ ）
15. 根据图中电源的正、负极，标出磁线方向和小磁针的N极。
四、综合题（共31分）请将计算过程和答案写入答题纸的相应位置。
的
16. 体积为1×10-4m3 合金块浸没在水中，求合金块所受的浮力F 的大小。
浮
17. 在图所示的电路中，电源电压为12伏保持不变，电阻R 的阻值为10欧。闭合开关S，电流表A的示
1
数为1.5安。
的
（1）求通过电阻R 电流I。
1 1
（2）求电阻R 的阻值。
2
（3）请利用欧姆定律及并联电路中电流、电压的规律，推导出并联电路电阻的规律。
18. 如图所示，重为0.4N、底面积为2×10-2m2的薄壁圆柱形容器置于水平面上，容器内盛有2kg的水，且
容器足够高。
（1）求容器内水的体积V 。
水
的
（2）求容器对水平面 压强p。
（3）现有三个物体A、B、C，其密度、体积的关系如下表所示。请选择其中一个，将其浸没在容器中后，
学科网（北京）股份有限公司可使水对容器底部压强增加量 最小，且容器对水平面压力增加量 也最小。写出选择的物体并说明
理由。
物体 密度 体积
A 3 2V
B 2 2V
C 4V
19. 在图所示的电路中，电源电压保持不变，电阻R 的阻值为12欧，滑动变阻器R 标有“100欧 l安”字
1 2
样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。
（1）求此时电阻R 两端的电压U；
1 1
（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的
变化范围为6伏~15伏；
（a）请指出电压表接入的位置，并说明理由；
（b）求最小电流I 。
最小
20. 小明做“用电流表、电压表测电阻”的实验，现有电源（电压为2伏整数倍）、电流表、阻值为10欧
的定值电阻R ，待测电阻R 各一个以及导线若干。他先设计连接了如图（a）所示的电路，闭合开关，电
定 x
流表示数如图（b）所示。为了测出待测电阻两端电压，他将电阻R 并联接入电路A、B、C中某两点间，
定
开关处于某状态，电流表示数如图（c）所示。
（1）请写出定值电阻R 的接入点以及开关的开闭状态________。
定
（2）求出待测电阻R 的阻值________。（请写出过程）
x
（3）沿用上述方法，为了减小误差，可进行的操作是：________。
A.换其他待测电阻继续实验
学科网（北京）股份有限公司B.换不同已知阻值的定值电阻继续实验
C.换不同未知电压的电源继续实验
