闵行区 2021 学年九年级第一学期期末考试
物理试卷
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂．
1. 下列物理量中能用来鉴别物质种类的是（ ）
A. 密度 B. 质量 C. 体积 D. 压强

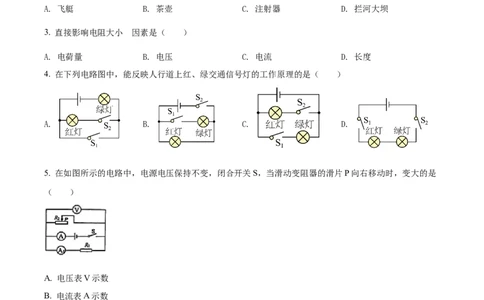

2. 下列实例中，利用连通器原理工作的是（ ）
A. 飞艇 B. 茶壶 C. 注射器 D. 拦河大坝
的
3. 直接影响电阻大小 因素是（ ）
A. 电荷量 B. 电压 C. 电流 D. 长度
4. 在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（ ）
A. B. C. D.
5. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是
（ ）
A. 电压表V示数
B. 电流表A示数
C. 电流表A示数与电流表A 示数的比值
1
D. 电压表V示数与电流表A示数的比值
6. 实心均匀正方体甲、乙按如图所示放置在水平桌面上，已知它们对桌面的压强相等。现将乙在桌面外的
部分沿竖直方向切去，切去的比例为n。甲按相同比例n沿水平方向切去一部分，并将切去部分叠放在对
方剩余的上方，此时甲、乙对桌面的压力分别为F 、F ，压强分别为p 、p 。关于压力、压强的大小
甲 乙 甲 乙
关系，下列判断正确的是（ ）
学科网（北京）股份有限公司A. F =F p >p B. F >F p <p
甲 乙 甲 乙 甲 乙 甲 乙
C. F =F p <p D. F <F p >p
甲 乙 甲 乙 甲 乙 甲 乙
二、填空题（共20分）请将结果填入答题纸的相应位置．
7. 小晶家的浴室安装了一种浴霸，既有照明灯又有取暖灯，两者是_______连接的，正常工作时电压为
_______伏。若照明灯和取暖灯同时工作一段时间后关闭取暖灯，电路中的总电流将_______（选填“变
大”、“不变”或“变小”）。

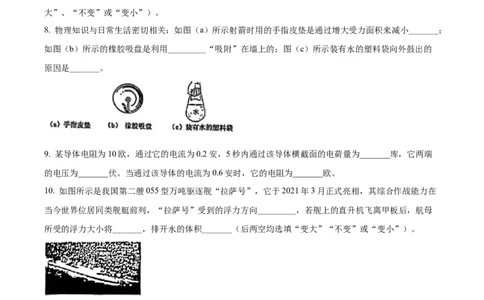

8. 物理知识与日常生活密切相关：如图（a）所示射箭时用的手指皮垫是通过增大受力面积来减小_______；
如图（b）所示的橡胶吸盘是利用_________“吸附”在墙上的；图（c）所示装有水的塑料袋向外鼓出的
原因是_______。
9. 某导体电阻为10欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为_______库，它两端
的电压为_______伏。当通过该导体的电流为0.6安时，它的电阻为_______欧。
10. 如图所示是我国第二艘055型万吨驱逐舰“拉萨号”，它于2021年3月正式亮相，其综合作战能力在
当今世界位居同类舰艇前列，“拉萨号”受到的浮力方向_________，若舰上的直升机飞离甲板后，航母
所受的浮力大小将_______，排开水的体积_______（后两空均选填“变大”“不变”或“变小”）。
11. 如图所示的电路中，铅笔芯ab两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电
路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向
左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。

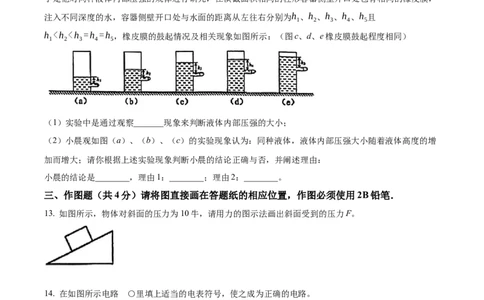

学科网（北京）股份有限公司12. 小晨对同种液体内部压强的规律提出两种猜想：
①同种液体内部压强大小与液体高度有关；
②同种液体内部压强大小与液体深度有关。
于是他对同种液体内部压强的规律进行研究，在横截面积相同的柱形容器侧壁开口处包有相同的橡皮膜，
注入不同深度的水，容器侧壁开口处与水面的距离从左往右分别为h 、h 、h 、h 、h 且
1 2 3 4 5
h <h <h =h =h ，橡皮膜的鼓起情况及相关现象如图所示：（图c、d、e橡皮膜鼓起程度相同）
1 2 3 4 5
（1）实验中是通过观察_______现象来判断液体内部压强的大小；
（2）小晨观如图（a）、（b）、（c）的实验现象认为：同种液体，液体内部压强大小随着液体高度的增
加而增大；请你根据上述实验现象判断小晨的结论正确与否，并阐述理由：
小晨的结论是________，理由1：________；理由2：________。
三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．
13. 如图所示，物体对斜面的压力为10牛，请用力的图示法画出斜面受到的压力F。
的
14. 在如图所示电路 ○里填上适当的电表符号，使之成为正确的电路。
四、综合题（共34分）请将计算过程和答案写入答题纸的相应位置．
15. 如图所示，用5牛的力将重为4×10-3牛的图钉压入木块，针尖面积约为5×10-7米❑ 2，求木块表面受
学科网（北京）股份有限公司到的压强．

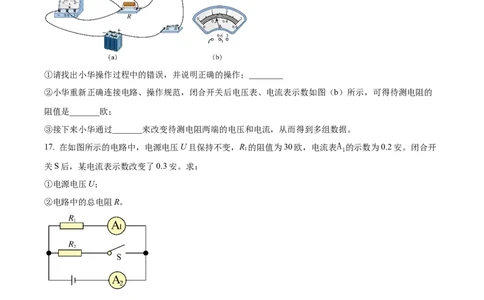

16. 小华做“用电流表、电压表测电阻”实验，连接完成最后一根导线时的电路如图（a）所示。
①请找出小华操作过程中的错误，并说明正确的操作；________
②小华重新正确连接电路、操作规范，闭合开关后电压表、电流表示数如图（b）所示，可得待测电阻的
阻值是_______欧；
③接下来小华通过_______来改变待测电阻两端的电压和电流，从而得到多组数据。
17. 在如图所示的电路中，电源电压U且保持不变，R 的阻值为30欧，电流表A 的示数为0.2安。闭合开
1 1
关S后，某电流表示数改变了0.3安。求：
①电源电压U；
②电路中的总电阻R。
18. 水平桌面上有一底面积为5×10-2米❑ 2轻质薄壁圆柱形容器，容器内装有水。底面积为1×10-2米❑ 2
的厚壁柱形杯内装满体积为2×10-3米❑ 3的水，竖直放入容器中触底，静止后如图（a）所示。求：
的
①杯中水 质量m ；
水
②接着将杯中的水全部倒入容器内，再把空杯子竖直放入容器中仍触底，如图（b）所示。
（a）判断薄壁容器对水平桌面的压强变化情况，并说明理由；
（b）薄壁容器底部受到水的压强变化量Δp 。
水
学科网（北京）股份有限公司19. 在如图所示的电路中，电源电压为18伏且保持不变，电阻R 的阻值为10欧，R 的阻值为40欧。闭合
1 2
开关S后，求：
①通过R 的电流I ；
2 2
②用滑动变阻器R 先后替换R 和R ，移动滑片P的过程中，两次电压表示数的最大值均为10伏，请确定
0 1 2
滑动变阻器的规格。
20. 小红研究密度计浸入液体深度的影响因素。如图所示，她用下端缠绕细铜丝的均匀木棒制成密度计，
放入不同液体中，密度计均能竖直漂浮．小红记录密度计在不同液体中静止时，密度计浸入液体的深度，
并填写在表格中．
实验序 液体密度ρ（克/厘米❑ 3
浸入深度h（厘米）
号 ）
1 0.8 12.5
2 0.9 11.1
3 1.0 10.0
.
4 11 9.0
5 1.2
①密度计所涉及到的物理知识有：二力平衡条件和________。
②分析比较表格中的数据及相关现象，可得出的初步结论是：同一支密度计________。
③请推测实验序号5中的浸入深度h________8厘米（选填“>”、“=”或“<”）。
