ρ ，p >p D. ρ >ρ ，p

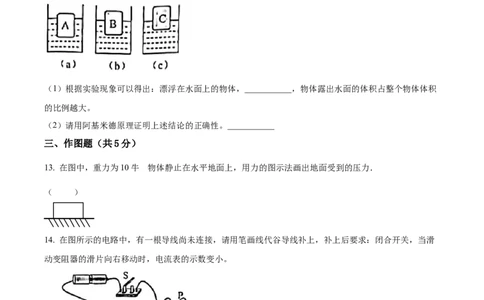

ρ >ρ >ρ 水 A B C。 （1）根据实验现象可以得出：漂浮在水面上的物体，___________，物体露出水面的体积占整个物体体积 的比例越大。 （2）请用阿基米德原理证明上述结论的正确性。___________ 三、作图题（共5分） 的 13. 在图中，重力为10牛 物体静止在水平地面上，用力的图示法画出地面受到的压力． （ ） 14. 在图所示的电路中，有一根导线尚未连接，请用笔画线代谷导线补上，补上后要求：闭合开关，当滑 动变阻器的滑片向右移动时，电流表的示数变小。 四、综合题（共33分） 15. 一只铜球浸没在水中，排开水的体积为2×10-3米3，求：铜球受到的浮力F 。 浮 16. 潜水器“海斗号”创造了我国无人潜水器的最大下潜及作业深度记录。求当“海斗号”下潜至水下 学科网（北京）股份有限公司10000米深度时受到的海水压强p 。（海水密度取1×103千克/米3） 水 17. 在图所示的电路中，电源电压为6V，电阻R 为5Ω。闭合开关S时，电流表A的示数为2.0A，求： 1 (1) 电流表A 的示数I。 1 1 (2) 通过电阻R 的电流I。 2 2 18. 如图所示，薄壁圆柱形容器置于水平桌面上。容器的底面积为2×10-2米2，装有4千克水。 （1）求容器中水的体积V ； 水 （2）求容器底部受到水的压强p ； 水 （3）将一金属块放入容器的水中并完全浸没（水没有溢出），测得容器底部受到水的压强和容器对水平 桌面的压强分别增加了392帕、980帕。求金属块的密度ρ 。 金属 19. 小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测也阻R、电流表、电压 x 表（只有0～3伏档完好）、滑动变阻器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开 关时电压表、电流表示数如图（a）、（b）所示。他移动沿片P，发现电表的示数变化范围太小，可能会 影响测量的精确程度。于是他经过思考后重新连接电路进行实验，重新实验的数据记录如表所示，并在移 动变阻器滑片过程中，发现电压表示数的最大变化量为1.8伏。 实验序号 电压表示数（伏） 电流示数（安） 1 1.5 0.20 2 0.5 0.26 学科网（北京）股份有限公司的 （1）实验所用电源 电压。___________（需写出简要的计算过程或理由） （2）根据相关信息，实验序号1时所测得电阻R 的阻值为___________欧。 x 20. 某小组同学在得出“串联电路中电流处处相等”结论后继续实验，他们先按图用导线连接电源（电压 保持不变）、电阻R（阻值为20欧）、开关等，然后将不同阻值的导体R 接入电路AB间，并记录电压和 x 电流，数据如下表所示。 实验序号 R 阻值（欧） 电压表示数（伏） 电流表示数（安） x 1 5 1.8 0.36 2 10 3.0 0.30 3 16 4.0 0.25 4 25 5.0 0.20 5 30 5.4 0.18 6 40 6.0 0.15 （1）分析比较实验序号1-6数据中的电流表示数的变化情况及相关条件，可以得到的初步结论是：电源电 压不变的情况下，当一个串联电阻相同时，___________； （2）分析比较实验序号1-6数据中的电压表示数的变化情况及相关条件，可以得到的初步结论是： ________； （3）分析比较实验序号1-6数据中的电压表、电流表示数的比值及导体R 电阻的大小等条件，可以得到 x 的结论是：_______； （4）在分析了实验中R 两端的电压和电流的比值后，他们进一步发现，当R 的阻值越接近另一个导体的 x x 阻值时，R 两端的电压和通过的电流的乘积越大。请根据这一发现及相关数据，可以进行的猜想是：串联 x 电路中，当某个导体的_______，其两端的电压和通过的电流的乘积最大； （5）为了验证这个猜想，他们拟用滑动变阻器接入电路AB间继续实验，可供选用的滑动变阻器有“10Ω 2A”、“20Ω 2A”、“50Ω 1A”三种规格。你认为选用_______规格的变阻器能够满足实验要求。 学科网（北京）股份有限公司学科网（北京）股份有限公司学科网（北京）股份有限公司
