2021 学年第一学期期末质量测试
九年级物理学科
（综合测试时间120分钟，物理满分70分）
考生注意：
1.本调研试卷含四个大题。
2.考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、单项选择题（共12分）
1.上海地区常用照明电路的电压为
A．1.5伏 B．24伏 C．110伏 D．220伏
2.下列实例中，利用连通器原理工作的
A．锅炉液位计 B． 脱拌油烟机 C．温度计 D．订书机
3.下列实例中， 属于增大压强的是
A．坦克装有履带 B．在铁轨下铺设枕木
C．刀刃磨得锋利 D．滑雪时站在雪橇上
4.在设计“探究物质的质量与体积的关系”实验数据表格时，不需要的项目栏是
A．物质种类 B． 质量 C．体积 D．密度

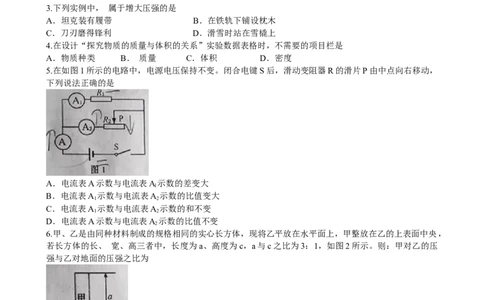

5.在如图1所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R的滑片P由中点向右移动，
下列说法正确的是
A．电流表A示数与电流表A示数的差变大
l
B．电流表A 示数与电流表A 示数的比值变大
1 2
C．电流表A 示数与电流表A 示数的和不变
1 2
D．电流表A示数与电流表A 示数的比值不变
2
6.甲、乙是由同种材料制成的规格相同的实心长方体，现将乙平放在水平面上，甲整放在乙的上表面中央，
若长方体的长、 宽、高三者中，长度为a、高度为c，a与c之比为3：1，如图2所示。则：甲对乙的压
强与乙对地面的压强之比为
A．1：1 B．1：3 C．2：3 D．3：2
二、填空题（共20分）
请将结果填入答题纸的相应位置。
7.马德堡半球实验证明了____ （ 1 ） 的存在： 物理学家托里拆利使用 （ 2 ） 很大的水银做实验测量出
了大气压强的值：在其他条件不变时，海拔高度越高，大气压强的值越 （ 3 ） 。
8.质量为0.5千克的木块漂浮在水中，木块所排开水的质量为___ （ 4 ） 千克， 木块受到的浮力为___
（ 5 ） 牛： 若该木块漂浮在酒精中（ρ <ρ ），则木块所排开酒精的质量 （ 6 ） 0.5千克 （选填
酒精 水“大于”、 “等于”或“小于”）。
9. 小明记录了质量为1克的水的体积随温度变化的规律，如图3所示。根据图示，在0°C~4°C间，水温升
高时，水的体积将_ （ 7 ） 。当水温在4°C时，水的密度是 （ 8 ） （选填“最大” 或“最小”），'当
温度为16°C时，水的质量为 （ 9 ） 克。
10.某导体两端电压为 6伏，10 秒内通过其横截面的电荷量为6库，通过该导体的电流为 （ 1 0 ） 安，
导体的电阻为___ （ 11 ） 欧。 若该导体两端的电压为零时，它的电阻为_ （ 12 ） 欧。

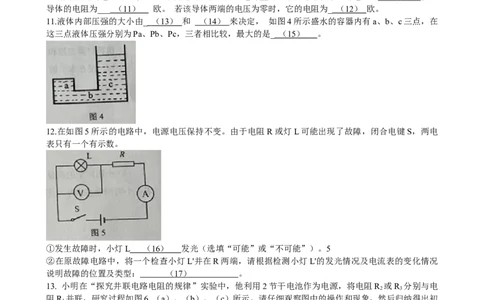

11.液体内部压强的大小由_ （ 13 ） 和 （ 1 4 ） 来决定， 如图4所示盛水的容器内有a、b、c三点，在
这三点液体压强分别为Pa、Pb、Pc，三者相比较，最大的是_ （ 15 ） 。
12.在如图5所示的电路中，电源电压保持不变。由于电阻R或灯L可能出现了故障，闭合电键S，两电
表只有一个有示数。
①发生故障时，小灯L （ 16 ） 发光（选填“可能”或“不可能”）。5
②在原故障电路中，将一个检查小灯L'并在R两端，请根据检测小灯L'的发光情况及电流表的变化情况
说明故障的位置及类型： （ 1 7 ） 。
13. 小明在“探究井联电路电阻的规律”实验中，他利用2节干电池作为电源，将电阻R 或R 分别与电
2 3
阻R 并联，研究过程如图6 （a）、（b）、（c）所示。请仔细观察图中的操作和现象，然后归纳得出初
1
步结论。
①比较图6（a）与（b）或图6（a）与（c）可知： （ 1 8 ） 。
②比较图6（b）与（c）可知： （ 1 9 ） 。三、作图题（共6分）
请在答题纸的相应位置作图，作图必须使用2B铅笔。

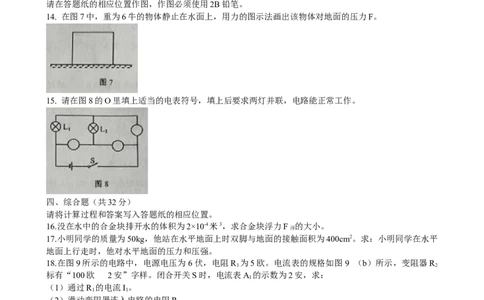

14. 在图7中，重为6牛的物体静止在水面上，用力的图示法画出该物体对地面的压力F。
15. 请在图8的O里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。
四、综合题（共32分）
请将计算过程和答案写入答题纸的相应位置。
16.没在水中的合金块排开水的体积为2×10-4米3，求合金块浮力F 的大小。
浮
17.小明同学的质量为50kg，他站在水平地面上时双脚与地面的接触面积为400cm2。求：小明同学在水平
地面上行走时，他对水平地面的压力和压强。
18.在图9所示的电路中，电源电压为6伏，电阻R 为5欧。电流表的规格如图9 （b）所示，变阻器R
1 2
标有“100欧 2安”字样。闭合开关S时，电流表A 的示数为2安，求：
1
（1）通过R 的电流I。
1 1
（2）滑动变阻器连入电路的电阻R 。
2
（3）选择适当的电表量程，在移动滑动变阻器的滑片的过程中，发现二个电表指针偏离零刻度的角度相
等，求此时滑动变阻器连入电路的电阻R '。
219.如图10所示，装有水的薄壁轻质圆柱形容器甲与圆柱形物块乙等高，放置于水平地面上，甲中水的深
度为0.1米，底面积为0.02米2，求：
（1）水对容器底部的压强 p 。
水
（2）容器内水的质量m 。
水
（3）若水的深度是容器高度的1/3，甲的底面积是乙的2倍，乙的密度是水的3倍，现将乙放入容器甲中，
求：水对容器底的压强与容器对地面的压强的比值：

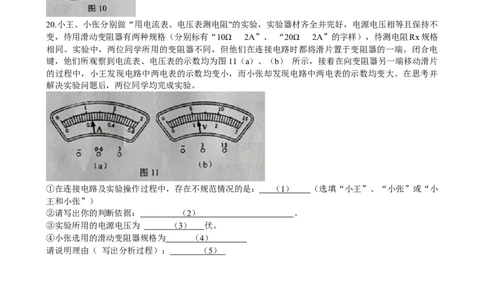

20.小王、小张分别做“用电流表、电压表测电阻"的实验，实验器材齐全并完好，电源电压相等且保持不
变，待用滑动变阻器有两种规格（分别标有“10Ω 2A”、 “20Ω 2A”的字样），待测电阻Rx规格
相同。实验中，两位同学所用的变阻器不同，但他们在连接电路时都将滑片置于变阻器的一端。闭合电
键，他们所观察到电流表、电压表的示数均为图11（a）、（b） 所示，接着在向变阻器另一端移动滑片
的过程中，小王发现电路中两电表的示数均变小，而小张却发现电路中两电表的示数均变大。在思考并
解决实验问题后，两位同学均完成实验。
①在连接电路及实验操作过程中，存在不规范情况的是： （ 1 ） （选填“小王”、“小张”或“小
王和小张”）
②请写出你的判断依据： （ 2 ） 。
③实验所用的电源电压为 （ 3 ） 伏。
④小张选用的滑动变阻器规格为 （ 4 ）
请说明理由（ 写出分析过程）： （ 5 ）
九年级第一学期期末物理学科教学质量检测
九年级物理试卷参考答案及评分标准
题号 答案及评分标准
一、选择题
1．D 2．A 3．C 4．D 5．B 6．D
（12分）7． （1）大气压强 （2） 密度 （3） 越小
8． （4）0.5 （5） 4.9 （6） 等于
9． （7）变小 （8） 最大 （9） 1
10．（10）0.6 （11） 10 （12） 10
11．（13）液体密度 （14）深度 （15） Pb
12．（16）不可能
（17）小灯L’不发光，电流表示数不发生变化，小灯断路。
小灯L’发光，电流表示数变大，小灯L短路。
13．（18）一个电阻与另一个电阻并联后，总电阻减小。
二、填空题 （19）在并联电路中，其中一个电阻阻值保持不变，与它并联的
（20分） 另一个电阻越小，总电阻越小。
说明：12题第17空2分，其余每空1分。
三、作图题 14．大小、方向、作用点各1分
（6分） 15．○里每空1分，说明：出现电源短路扣3分
16． （1）F =ρ gV 2分
浮 液 排
（4 =1×103kg/m3×2×10-4m3×9.8N/kg 1分
分） =1.96N 1分
3分
17． （1）F = G =mg=50kg×9.8N/kg = 490N
1分
（7 （2）S=1/2S’ = 1/2×400×10-4m2=0.02 m2
3分
分） （3）P=F/S=490N/0.02 m2=2.45×104Pa
四、综合
题
（32分） （1）I = U / R= 6V / 5Ω= 1.2A 2分
1 1 1
（2）I = I - I = 2A-1.2A=0.8A 1分
2 1
R = U /I = 6V / 0.8A = 7.5Ω 2分
2 2 2
（3）A 测量干路中电流I’,量程应为0~3A
1
A 测量R支路中电流I’,量程应为0~0.6A，当偏转
18． 2 2 2
角度相同时，A示数是A 示数的5倍。
（7 2
I’=5I’即I+I’=5I’ I’=0.3A 1分
分） 2 1 2 2 2
R’= U /I’= 6V / 0.3A =20Ω 1分
2 2 2
（1）p =ρ gh = 1×103 Kg/m3×9.8N/kg×0.1m=980Pa
水 水
（ 2 ） m =ρ V =ρ sh= 1×103 3分
水 水 水 水
Kg/m3×0.02m2×0.1m=2kg 3分
19．
（3）V 保持不变
（8 水
S h =(S -S )h ‘ h ’=2h 1分
分） 甲 水 甲 乙 水 水 水
P /P =（ρ gh ’）/(ρ gs h +ρ gs 3h )/
水 容 水 水 水 甲 水 乙 乙 水
s 1分
甲
=4/11（1）都不规范
（2）小王在闭合开关前，滑动变阻器滑片位于阻值最小
1-4题
处。小张在连接电路时，在无法估计电流、电压大小情况
各 1
下两电表直接选择了较小量程。
分
（3）6 （4）20Ω 2A
20．
（5）因为电源电压为6V, 待测电阻Rx规格相同。根据小
（6 2分
张、小王电路中两电表的示数变化情况。刚开始小张电
分）
路中滑动变阻器阻值最大，小王电路中滑动变阻器阻值
最小,Ix=I =0.24A根据分压作用，小张电路中待测电阻
滑
Rx的电压Ux=1.2V
U =U-Ux=6V-1.2V=4.8V
滑
R = U /I = 4.8V / 0.24A = 20Ω
滑 滑 滑
