2021 学年度第一学期期终学生学习能力诊断测试
综合测试试卷
考生注意：
1．本场考试时间120分钟，满分135分。
2．作答前，在答题纸指定位置填写学校、班级、学号、姓名。
3．所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一
律不得分。
4．选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。

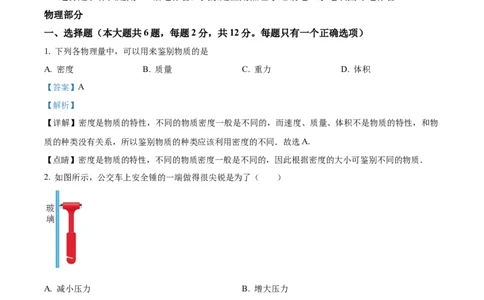

物理部分
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 下列各物理量中，可以用来鉴别物质的是
A. 密度 B. 质量 C. 重力 D. 体积
【答案】A
【解析】
【详解】密度是物质的特性，不同的物质密度一般是不同的，而速度、质量、体积不是物质的特性，和物
质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．故选A.
【点睛】密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质．
2. 如图所示，公交车上安全锤的一端做得很尖锐是为了（ ）
A. 减小压力 B. 增大压力
C. 减小压强 D. 增大压强
【答案】D
【解析】
【详解】根据压强的定义式 分析可知，安全锤的锤头很尖，是在压力一定时，通过减小受力面积来
增大压强的，使压力的作用效果更加明显，更容易敲碎玻璃。故选D。
3. 首先用实验测定了大气压强值的科学家是（ ）
学科网（北京）股份有限公司.
A 阿基米德 B. 欧姆
C. 托里拆利 D. 牛顿
【答案】C
【解析】
【详解】1643年，意大利物理学家托里拆利首先用实验测定了大气压强的的大小，故ABD不符合题意，C
符合题意。
故选C。

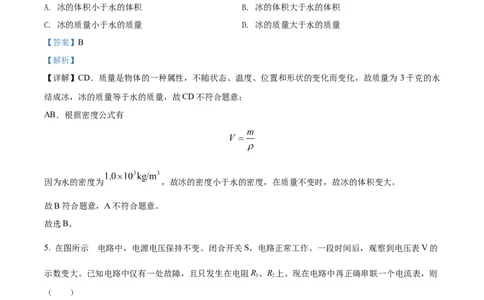

4. 质量为3千克的水结成冰，已知冰的密度为 千克/米3，则（ ）
A. 冰的体积小于水的体积 B. 冰的体积大于水的体积
C. 冰的质量小于水的质量 D. 冰的质量大于水的质量
【答案】B
【解析】
【详解】CD．质量是物体的一种属性，不随状态、温度、位置和形状的变化而变化，故质量为 3千克的水
结成冰，冰的质量等于水的质量，故CD不符合题意；
AB．根据密度公式有
因为水的密度为 ，故冰的密度小于水的密度，在质量不变时，故冰的体积变大。
故B符合题意，A不符合题意。
故选B。
的
5. 在图所示 电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的
示数变大。已知电路中仅有一处故障，且只发生在电阻R、R 上。现在电路中再正确串联一个电流表，则
1 2
（ ）
A. 若电流表有示数，故障是R 短路 B. 若电流表有示数，故障是R 断路
1 2
C. 若电流表无示数，故障是R 断路 D. 若电流表无示数，故障是R 短路
1 2
学科网（北京）股份有限公司【答案】C
【解析】
【详解】A．该题可采用“倒推法”分析，若故障是R 短路，则电压表相当于并联在导线两端，电压表无
1
示数，故A不符合题意；
B．因电阻R 和R 是串联在电路中的，若故障是R 断路，整个电路就断路了，也就没有电流通过，电压表
1 2 2
也没有示数，故B不符合题意；
C．若故障是R 断路，电压表和电阻R 串联在电路中，相当于测电源电压，故电压表示数变大，由于电压
1 2
表内阻非常大，根据欧姆定律，此时电路电流极小，电流表无示数，故C符合题意；
D．若故障是R 短路，相当于只有电阻R 接入电路，此时电路中总电阻减小，根据欧姆定律，此时电路电
2 1
流增大，电压表示数增大，电流表示数也增大，故D不符合题意。
故选C。
6. 实心圆柱体甲、乙分别竖放于水平地面上，对地面的压强均为 ，若将甲叠放在乙上，乙对地面的压
强为 。现将乙叠放在甲上，则甲对地面的压强为（ ）
A. B. C. D.
【答案】A
【解析】
【详解】实心圆柱体甲、乙分别竖放于水平地面上，对地面的压力分别等于其重力，乙对地面的压强为
①
甲对地面的压强为
②
由①②可得
③
若将甲叠放在乙上，乙对地面的压力等于甲、乙的重力和，则乙对地面的压强为
④
学科网（北京）股份有限公司④除以①式，并整理可得
⑤
由③⑤得
⑥
乙叠放在甲上，则甲对地面的压强为
⑦
④除以⑦式得出
由⑥，故甲对地面的压强为
故A符合题意，BCD不符合题意。
故选A。
二、填空题（本大题共7题，共23分）
7. 手电筒中一节干电池的电压为______伏，小灯泡与控制它的开关是______连接的（选填“串联”或“并
联”），用电流表测量通过小灯泡的电流选择______安量程较合适（选填“0~0.6”或“0~3”）。
【答案】 ①. 1.5 ②. 串联 ③. 0~0.6
【解析】
【详解】[1]不同的电源提供的电压不同，手电筒中一节干电池的电压为1.5伏。
[2]开关与灯泡串联才能起到控制灯泡的作用，开关若与灯泡并联，则会造成灯泡被短路。
[3]手电筒中一般装有两节干电池，即电源电压为3伏，小灯泡电阻约为10欧，根据欧姆定律，通过小灯
泡的电流
为了使电流表的测量更加精确，可以选既不超过量程，分度值又小的电流表量程，即“0~0.6A”量程。
8. 如图（a）（b）所示，水壶的壶嘴和壶身相连通，这是应用______的实例。当壶内均装满水时，图
学科网（北京）股份有限公司______的水壶底部受到水的压强更大（选填“a”或“b”）。壶身材质的密度为 ，它表示
每立方米该材质的______为 。
【答案】 ①. 连通器 ②. b ③. 质量
【解析】
【详解】[1]上端开口，下部相连通的容器叫连通器。水壶的壶嘴和壶身下部连通，上端开口，符合连通器
的特点，这是应用了连通器的实例。
[2]液体的深度和液体的密度是影响液体内部压强的两个因素，同种液体的内部压强随着深度的增加而增大。
a、b两壶都是装的水，液体密度相同，b壶内的水深比a壶大，根据 可知，b水壶底部受到水的
压强更大。
[3]单位体积的某种物质的质量叫做这种物质的密度，密度是物质质量与其体积的比值，定义式为 。
壶身材质的密度为 ，它表示每立方米该材质的质量为 。
9. 重为5牛的物块，用细线挂在弹簧测力计下浸没在水中时，测力计的示数为2牛，则物块受到浮力的大
小为______牛，方向______；增大物块浸没的深度，它受到浮力的大小将______（选填“变大”“不变”
或“变小”）。
【答案】 ①. 3 ②. 竖直向上 ③. 不变
【解析】
【详解】[1][2]由称重法可知，浸没在水中的物块所受浮力F 等于物块的重力G减去弹簧测力计的拉力F
浮
，即
拉
F =G-F =5N-2N=3N
浮 拉
浮力的方向竖直向上。
[3]因物块完全浸没在水中，增大物块浸没的深度时，物块排开水的体积不变，故由阿基米德原理可知，它
学科网（北京）股份有限公司受到的浮力大小将不变。
10. 某导体两端的电压为6伏，10秒内通过该导体的电荷量为4库，通过该导体的电流为______安，导体
的电阻为______欧；若将该导体两端的电压调整为3伏，则通过该导体的电流为______安。
【答案】 ①. 0.4 ②. 15 ③. 0.2
【解析】
【详解】[1]通过该导体的电流
[2]导体的电阻为
[3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，将该导体两端的电压调整为
3V，导体的电阻仍为15Ω不变，通过该导体的电流为
11. 现有长度相同的铜导线甲和乙，已知甲的横截面积较大，则甲的电阻______乙的电阻；将它们并联接
在电路中，甲两端的电压______乙两端的电压，甲的电阻______它们并联的总电阻（均选填“大于”“等
于”或“小于”）。
【答案】 ①. 小于 ②. 等于 ③. 大于
【解析】
【详解】[1]影响导体电阻大小的因素有导体的材料、长度、横截面积和温度。当材料和长度相同时，导体
的横截面积越小，电阻越大，因导线甲的横截面积较大，故甲的电阻小于乙的电阻。
[2]并联电路各支路两端电压都相等，故将它们并联接在电路中，甲两端的电压等于乙两端的电压。
[3]导线甲和导线乙并联时，电路总电流等于各支路电流之和，即
根据欧姆定律，电路总电阻
故并联电路中总电阻小于任何一个分电阻，所以甲的电阻大于它们并联的总电阻。
12. 在如图所示的电路中，电源电压保持不变，闭合开关S，三个电表均有示数。
学科网（北京）股份有限公司①若向右移动滑动变阻器的滑片，电流表A的示数______（选填“变大”“不变”或“变小”）；
②若用电阻 替换 ，使其中两个电表的示数变大，则 的阻值应______ 的阻值（选填“大于”
“等于”或“小于”），理由是______。
【答案】 ①. 变小 ②. 小于 ③. 见解析
【解析】
【详解】（1）[1]该电路为并联电路，当向右移动滑动变阻器的滑片时，变阻器的阻值变大，电压不变，
电流变小，而R 的电流不变，所以电流表A的示数变小。
1
（2）[2][3]该电路为并联电路，电压表测电源电压，示数不变，用电阻 替换 ，使其中两个电表
的示数变大，只能是电流表示数变大， 支路的电流不变， 支路的电流一定变大，由 可知，
电压不变，电流变大，电阻一定变小，所以 的阻值应小于 的阻值。
13. 如图（a）（b）所示，密度均为 、高均为h的实心长方体甲和斜方体乙置于水平地面，横截面积均
为S，乙的斜边长为l，对水平地面的压强分别为 、 。关于 与 的大小关系，两同学推导如下。
学科网（北京）股份有限公司①小华：经查阅资料知斜方体体积 ，则 ______，所以 ______ （选填“大
于”“等于”或“小于”）；
②小明：将甲、乙视为由无数个高为 的均匀薄片叠加而成，如图（c）（d）所示，由于甲、乙每一薄片
______相等，叠加后对地面的______相等，所以 ______ （选填“大于”“等于”或“小于”）。
【答案】 ①. ②. 等于 ③. 重力 ④. 压力 ⑤. 等于
【解析】
【详解】（1）[1][2]已知斜方体体积 ，根据 可得
所以固体对地面的压强大小与固体的密度和他人的高度有关，所以
（2）[3][4][5]将甲、乙视为由无数个高为 的均匀薄片叠加而成，由图可知，甲、乙每一薄片面积相等，
根据
可知，甲、乙每一薄片受到的重力相等；由于甲、乙等高，薄片均匀且每个高为 ，所以个数相等，叠加
后对地面的压力相等，根据 可知，甲、乙对地面的压强是相等的。
三、作图题（本大题共2题，共5分）
学科网（北京）股份有限公司的
14. 在图中，重为3牛 物体静止在水平地面上，请用力的图示法画出地面受到的压力。
【答案】
【解析】
【详解】水平地面受到的压力大小等于物体重力大小，为 3N，方向垂直于接触面向下，作用点在接触面
上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的
大小。如图所示：
15. 在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当
滑动变阻器的滑片P向右移动时，电压表的示数变大。
【答案】
学科网（北京）股份有限公司【解析】
【详解】闭合开关S，滑动变阻器与灯泡串联，电压表测灯泡的电压，当滑动变阻器的滑片P向右移动时，
电压表的示数变大，可知电路的电流变大，电路的电阻变小，故滑动变阻器滑片以右的电阻丝连入电路中
与灯泡串联，即把右下接线柱接入电路，如下图所示
四、综合题（本大题共5题，共30分）
16. 物体排开水的体积为2×10－3米3，求它所受的浮力F ．
浮
【答案】20牛
【解析】
【详解】根据阿基米德原理可得，物体受到的浮力为：
F =ρ gV =1.0×103kg/m3×10N/kg×2×10－3m3=20N．
浮 水 排
17. 在图甲所示的电路中，电源电压为18伏且保持不变，电阻 的阻值为10欧，滑动变阻器标有“20欧
2安”字样。闭合开关S，电流表的示数为1安，电压表、电流表的表盘如图乙（a）（b）所示。
（1）求电压表的示数 ；
（2）求滑动变阻器连入电路的阻值 ；
（3）移动滑动变阻器滑片P，使电流表示数变化量最大，求最大变化量 。
【答案】（1）10V；（2） ；（3）0.9A
【解析】
【详解】解：（1）甲图中，两电阻串联，电压表测R 的电压，电流表测电路的电流，电流表的示数为 1
1
学科网（北京）股份有限公司安，根据欧姆定律，电压表的示数
（2）根据串联电路电压的规律，滑动变阻器的电压为
U =U-U=18V-10V=8V
滑 1
根据串联电路电流的规律和欧姆定律，滑动变阻器连入电路的阻值
（3）滑动变阻器连入电路的电阻越小，电路的电阻越小，电路的电流越大，电压表示数越大，根据图乙
电压表表盘可知，电压表最大示数为15V，此时电路的电流最小，根据欧姆定律，电路的最大电流为
而1.5A小于滑动变阻器允许通过的最大电流2A。当滑动变阻器的滑片移动到最右端时，变阻器连入电路
的电阻最大，为 ，根据串联电阻的规律及欧姆定律，此时电路的最小电流为
电流表最大变化量
答：（1）电压表的示数 为10V；
（2）求滑动变阻器连入电路的阻值 为 ；
（3）电流表最大变化量 为0.9A。
18. 如图所示，足够高的薄壁圆柱形容器甲置于水平地面，容器底面积为 米2。其内部中央放置一
个质量为2千克、体积为 的物体乙。
（1）求乙对容器底部的压力 ；
（2）向容器中倒入0.1米深的水，求水对容器底部的压强 ；
（3）现有A、B、C三种液体，它们的质量、密度如下表所示，请选择其中一种倒入容器中（物体均能浸
学科网（北京）股份有限公司没在液体中），使液体对容器底部的压力 最大。写出选择的液体并说明理由，求出 。
液
质量 密度
体
A
B
C
【答案】（1）20N；（2）1×103Pa；（3） 。
【解析】
【详解】解：（1）乙对容器底部的压力
（2）向容器中倒入0.1米深的水，水对容器底部的压强
（3）①当A液体倒入容器后，容器内液体的深度
此时液体对容器底部的压强
②同理，当B液体倒入容器后，容器内液体的深度
学科网（北京）股份有限公司此时液体对容器底部的压强
③同理，当C液体倒入容器后，容器内液体的深度
此时液体对容器底部的压强
比较①②③液体对容器底部的压强可知
p ＞p ＞p
液C 液B 液A
倒入液体C时，液体对容器底部的压强最大，最大压力
答：（1）乙对容器底部的压力是20N；
（2）水对容器底部的压强是1×103Pa；
（3）倒入液体C时，液体对容器底部的压力 最大，最大压力是 。
19. 图（a）（b）所示为“验证阿基米德原理”实验中的场景。
（1）由图（a）（b）弹簧测力计示数可知，物体受到浮力的大小为______N；
（2）原来量筒中水的体积为60cm ，由图（b）可知，物体排开水的体积为______cm3；
（3）在误差范围内，经运算、比较可得：______。
学科网（北京）股份有限公司【答案】 ①. 0.2 ②. 20 ③. 浸在液体中的物体受到的浮力等于它排开的液体受到的重力
【解析】
【详解】（1）[1]由图可知，当弹簧测力计在空气中提起物体时，弹簧测力计的示数为 3.2N，则该物体的
重力为3.2N。当物体浸没在水中时，弹簧测力计的示数为3.0N，则表示物体受到的拉力为3.0N，根据物
体浸没在水中的受力分析可知，此时物体所受的浮力
（2）[2]由图可知，当物体浸没在量筒的水中时，水面在量筒“80mL”刻度处，原来量筒中水的体积为
60cm ，即物体排开水的体积
（3）[3]物体排开水的质量
物体排开水的重力
故
在误差范围内，经运算、比较可得：浸在液体中的物体受到的浮力等于它排开的液体受到的重力。
20. 小华做“用电流表、电压表测电阻”实验，现有电源（电压 是1.5V整数倍保持不变）、电流表、电压
表、开关和待测电阻 各一个，两个滑动变阻器（分别标有“20欧2安”“10欧1安”字样），以及导
线若干。小华选择一个滑动变阻器进行实验，将数据记录在表一中。完成两次测量后，他调整了电表位置
后按正确步骤进行操作，实验数据记录在表二中。
表一
电压
实验序号 电流（安）
（伏）
1 4.0 0.20
2 3.5 0.24
表二
电压
实验序号 电流（安）
（伏）
学科网（北京）股份有限公司3 1.0 0.10
4 2.0 0.20
（1）画出小华开始实验时的电路图；
（2）通过计算判断小华实验时使用滑动变阻器的规格；
（3）根据实验数据计算待测电阻的阻值 。
【答案】（1） （2）“20欧2安”；（3）10.1Ω
【解析】
【详解】（1）用电流表、电压表测电阻时，当滑动变阻器接入电路中的电阻变小，电路的总电阻变小，
由 可知，电路中的电流变大，由U=IR可知，定值电阻两端的电压变大，因串联电路中总电压等于
各分电压之和，所以滑动变阻器两端的电压变小，由表一数据可知，电流表的示数变大时，电压表的示数
变小，则电压表应并联在滑动变阻器两端，实验电路图如下图所示
（2）由表一可知，当滑动变阻器两端的电压U =4.0V时，电路中的电流I=0.20A，滑动变阻器接入电路
滑
中的电阻
滑动变阻器的规格为“20欧2安”。
（3）因串联电路中总电压等于各分电压之和，所以，当
U =4.0V、I=0.20A
滑
时，电源电压
U=U +IR =4.0V+0.20A×R ①
滑 待测 待测
当
学科网（北京）股份有限公司U ′=3.5V、I′=0.24A
滑
时，电源电压
U=U ′+I′R =3.5V+0.24A×R ②
滑 待测 待测
由①②可得
U=6.5V
因电源的电压为1.5伏的整数倍保持不变，所以，电源的电压U =6V，由表一数据可知待测电阻的阻值
电源
改变电压表的接入位置后，电压表并联在待测电阻两端的电压，由表二数据可知待测电阻的阻值
则待测电阻的阻值
