青浦区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

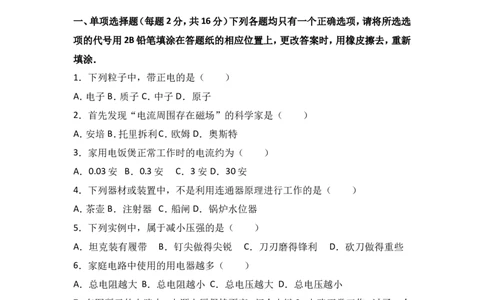

一、单项选择题（每题2分，共16分）下列各题均只有一个正确选项，请将所选选
项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新
填涂．
1．下列粒子中，带正电的是（ ）
A．电子B．质子 C．中子D．原子
2．首先发现“电流周围存在磁场”的科学家是（ ）
A．安培B．托里拆利C．欧姆D．奥斯特
3．家用电饭煲正常工作时的电流约为（ ）
A．0.03安 B．0.3安 C．3安 D．30安
4．下列器材或装置中，不是利用连通器原理进行工作的是（ ）
A．茶壶B．注射器 C．船闸D．锅炉水位器
5．下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐 C．刀刃磨得锋利 D．砍刀做得重些
6．家庭电路中使用的用电器越多（ ）
A．总电阻越大 B．总电阻越小 C．总电压越大 D．总电压越小
7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会
儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电
阻R外，其它元件均完好，则下列判断中正确的是（ ）A．若电流表的示数变大，则电灯L短路
B．若电压表的示数变大，则电灯L短路
C．若电压表的示数变大，则电阻R断路
D．若电流表的示数变大，则电阻R断路
8．均匀实心正方体甲的密度小于乙的密度，两正方体分别放置在水平地面上时
对地面的压强相等．现分别在两物体上沿水平方向截去一定质量的物体后，其剩
余部分对水平地面的压强仍然相等．截去部分的物体质量分别为△m 、△m ，
甲 乙
则下列说法正确的是（ ）
A．△m 一定大于△m B．△m 一定小于△m
甲 乙 甲 乙
C．△m 可能等于△m D．△m 可能小于△m
甲 乙 甲 乙

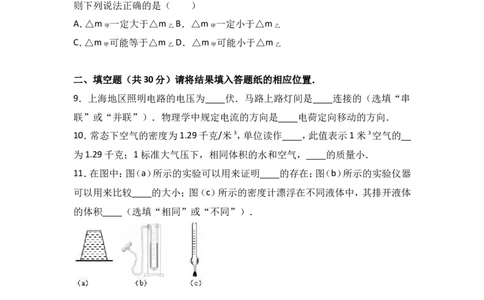

二、填空题（共30分）请将结果填入答题纸的相应位置．
9．上海地区照明电路的电压为 伏．马路上路灯间是 连接的（选填“串
联”或“并联”）．物理学中规定电流的方向是 电荷定向移动的方向．
10．常态下空气的密度为1.29千克/米3，单位读作 ，此值表示1米3空气的
为1.29千克；1标准大气压下，相同体积的水和空气， 的质量小．
11．在图中：图（a）所示的实验可以用来证明 的存在；图（b）所示的实验仪器
可以用来比较 的大小；图（c）所示的密度计漂浮在不同液体中，其排开液体
的体积 （选填“相同”或“不同”）．
12．当某导体两端电压为9伏时，通过该导体的电流为0.3安，该导体的电阻为
欧，现10秒内有6库的电荷量通过该导体横截面，则此时通过该导体的电流为
安，该导体的两端电压为 伏．
13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙
两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比
1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填
“大于”、“等于”或“小于”）14．一张纸平铺在水平桌面上时，对桌面的压力为F、压强为p．一本由30张纸装
订而成的物理书平放在水平桌面上时，对桌面的压强为 ；10本相同的物理书
平铺在水平桌面上，桌面受到的压力为 ，它们对桌面的压强为 ．
15．如图所示，质量均为1千克的物体A、B漂浮在水中，A物体所受的浮力为
牛．若A、B两物体底部所受的压强分别为p 、p ，压力分别为F 、F ，则p p ，
A B A B A B
F F （后两格均选填“大于”、“等于”或“小于”）．
A B

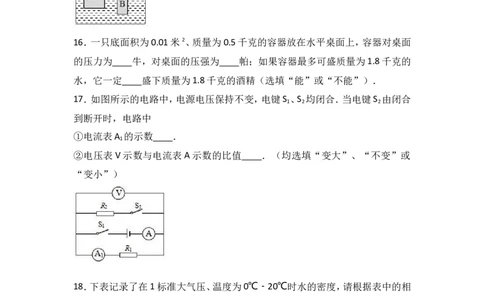

16．一只底面积为0.01米2、质量为0.5千克的容器放在水平桌面上，容器对桌面
的压力为 牛，对桌面的压强为 帕；如果容器最多可盛质量为1.8千克的
水，它一定 盛下质量为1.8千克的酒精（选填“能”或“不能”）．
17．如图所示的电路中，电源电压保持不变，电键S 、S 均闭合．当电键S 由闭合
1 2 2
到断开时，电路中
①电流表A 的示数 ．
1
②电压表V示数与电流表A示数的比值 ．（均选填“变大”、“不变”或
“变小”）
18．下表记录了在1标准大气压、温度为0℃﹣20℃时水的密度，请根据表中的相
关数据回答问题：
温度 密度 温度 密度 温度 密度
（℃） （千克/米3） （℃） （千克/米 （℃） （千克/米3）
3）
0 999.840 7 999.901 14 999.244
1 999.898 8 999.848 15 999.099
2 999.940 9 999.781 16 998.943
3 999.964 10 999.699 17 998.7744 999.972 11 999.605 18 998.595
5 999.964 12 999.497 19 998.404
6 999.940 13 999.377 20 998.203
①当温度为10℃时，水的密度为 千克/米3．
②表中水的密度与温度的关系是 ．
三、作图题（共8分）请在答题纸的相应位置作图，作图必须使用2B铅笔．

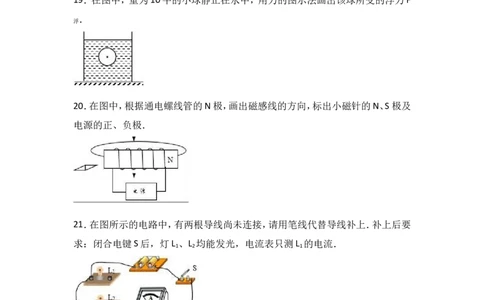

19．在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F
．
浮
20．在图中，根据通电螺线管的N极，画出磁感线的方向，标出小磁针的N、S极及
电源的正、负极．
21．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要
求：闭合电键S后，灯L 、L 均能发光，电流表只测L 的电流．
1 2 1
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置．
22．一名学生游泳时排开水的体积为5×10﹣2米3，求此时该学生所受浮力F 的
浮
大小．
23．一石块的体积为2米3，为了获知它的质量，某同学在石块上取下了样品，用仪器测得样品的质量为1×10﹣2千克，体积为4×10﹣6米3，求：
①石块的密度ρ ．
石
②石块的质量m ．
石
24．在图（a）所示的电路中，电源电压为9伏，电阻R 的阻值为10欧，滑动变阻器
1
R 标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．
2
①求通过电阻R 的电流I ．
1 1
②求此时滑动变阻器R 连入电路的阻值．
2
③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．
25．薄壁圆柱形容器甲的质量为0.4千克，底面积为1×10﹣2米2，容积为3×10﹣3
米3，置于水平桌面上，内盛0.2米深的水．
①求甲底部受到的水的压强p ．
水
②现将质量为3.6千克的物体乙轻放入甲内，且乙浸没在水中．
（a）求甲对桌面达到的最大压强p ．
甲
（b）当甲对桌面达到最大压强时，求乙的最小密度ρ ．
乙
五、实验题（共20分）请根据要求在答题纸的相应位置作答．
26．实验室中，常用托盘天平来测物体的 ，实验时，物体应放入 盘．电学
实验中，电流表应 在电路中，电压表应 在电路中．（后两空均选填“串
联”或“并联”）
27．实验方案设计中，首先要确定所需测量的物理量，然后选择器材进行实验．在
“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是 和
；在“测定物质的密度”实验中所需测量的物理量是 和 ．
28．在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω
2Α”字样，其中“2Α”表示 ．在图所示电路中，为了使变阻器滑片P向右滑动
时电流表的示数变大，应将变阻器的 接线柱（选填“A”、“B”）与电流表相连；
闭合电键前，滑片P应移到变阻器的 端（选填“A”、“B”），此时接入电路的电阻为 欧．
29．为了研究物体漂浮在水面上时的特点，某小组同学用甲、乙两种材料制成体
积不同的若干块物块进行实验，甲材料的密度为ρ ，乙材料的密度ρ ，且ρ ＜
甲 乙 甲
ρ ．如图所示，他们让物块漂浮在水面上，测量并记录了物块的总体积和露出水
乙
面的体积，并将实验数据记录在下表中．
材 实验 物块体积 露出水面体 材 实 物块体积 露出水面体
料 积 料 验 积
序号 （10﹣6米3） （10﹣6米3） 序 （10﹣6米3） （10﹣6米3）
号
甲 1 10 6 乙 6 8 1.6
2 20 12 7 10 2
3 30 18 8 30 6
4 40 24 9 35 7
5 50 30 10 45 9
①分析比较实验序号 数据，可得出的初步结论是：同种材料的物块漂浮在水
面上时，物块露出水面的体积与物块的体积成正比．
②分析比较实验序号1与7、3与8的数据，可得出的初步结论是： ．
③他们分别分析了“露出水面的体积”和“物体体积”的比例关系，可以得出的
进一步结论是：
（a） ．
（b） ．
30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电
源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、
电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的
不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到
某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到
的现象，请将有关的数据填入表格内，并求出R 的阻值．（计算电阻时，精确到0.1
X
欧）
实 电 压 电流Ix 电 阻 电阻Rx平均
验 Ux Rx 值
（安）
序 （伏） （欧） （欧）
号
1 0.2
2
3 0.58
答案和评分参考 17.01
题号 答案及评分参考
一、16分 1．B。 2．D。 3．C。 4．B。 5．A。 6．B。 7．C。 8．A。9．（1）220； （2）并联； （3）正。
10．（4）千克每立方米； （5）质量； （6）空气。
11．（7）大气压； （8）液体压强； （9）不同。
12．（10）30； （11）0.6； （12）18。
13．（13）小于； （14）等于； （15）等于。
二、30分
14．（16）30p； （17）300F； （18）30p。
（第18题每空2
15．（19）9.8； （20）小于。 （21）等于。
分，其余每空1分）
16．（22）4.9； （23）490； （24）不能。
17．（25）不变； （26）变大。
18．（27）999.699；
（28）1标准大气压、0℃——20℃时的水的密度先变大后变小。
19．力的大小、方向、作用点 3分
三、8分
20．磁感线方向和小磁针的N、S极、电源的正、负极 3分
21．电路正确 2分
F =ρ g V 2分
浮 液 排
22． =1.0×103千克/米3×9.8牛/千克×5×10-2米3
（4分） 1分
=490牛 1分
① ρ = m /V 1
石 石 石
分
23． =1×10-2千克/4×10-6米3=2.5×103千克/米3 2
（5分） 分
② m ′=ρ V ′=2.5×103千克/米3×2米3 =5×103千克
石 石 石
2分
四、
26分
① I= U/R=9伏/10欧=0.9安 3分
1 1 1
② I=I- I=1.2安-0.9安=0.3安 1分
2 1
R= U / I=9伏/0.3安=30欧 1分
2 2 2
24．
③ I = U/R =9伏/50欧=0.18安
（8分） 2min 2 2max
I = I+ I =0.9安+0.18安=1.08安 1分
min 1 2min
I = I+ I =0.9安+1安=1.9安 1分
max 1 2max
I= I - I = 1.9安-1.08安=0.82安 1分
max min① P =ρ g h 1分
水 水
=1×103千克/米3×9.8牛/千克×0.2米3 1分
=1960帕 1分
② （a） F =G =（m +m + m ）g
甲max max 容 水 物
25． =6千克×9.8牛/千克=58.8牛 1分
（9分） p 甲max = F max /s=58.8牛/1×10-2米2=5880帕 2分
（b）V = V - V =3×10-3米3-2×10-3米3=1×10-3米3 1分
乙max 容 水
ρ = m / V 1分
乙min 物 max
=3.6千克/1×10-3米3
=3.6×103千克/米3 1分
26．（1）质量； （2）左； （3）串联； （4）并联。
27．（5）电压； （6）电流； （7）质量； （8）体积。
28．（9）允许通过的最大电流2安； （10）B； （11）左； （12）20.
29．（13）1、2、3、4、5或6、7、8、9、10；
（14）体积相同的不同材料的物块漂浮在水面上，材料密度小的物块，露出水面的体积大；
（15）同种材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例相等；
（16）不同材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例不相等，且材料密
度大的比例小
30. （17）
实验 电压Ux 电流Ix 电阻Rx 电阻Rx平均值
五、
（伏） （安） （欧） （欧）
序号
20分
1 2 0.2 10.0
2 4.5 0.44 10.2 10.2
3 6 0.58 10.32017 年上海市青浦区中考物理一模试卷
参考答案与试题解析
一、单项选择题（每题2分，共16分）下列各题均只有一个正确选项，请将所选选
项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新
填涂．
1．下列粒子中，带正电的是（ ）
A．电子B．质子 C．中子D．原子
【考点】原子结构、元电荷与带电情况．
【分析】在原子结构中，原子是由原子核和带负电的核外电子构成的，原子核又是
由带正电的质子和不带电的中子构成的．
【解答】解：根据原子结构的相关知识可知，原子核带正电，核外有电子带负电，二
者大小相等，符号相反，原子整体呈中性．原子中带正电的微粒是质子．电子带负
电，中子不带电．
故选B．
2．首先发现“电流周围存在磁场”的科学家是（ ）
A．安培B．托里拆利C．欧姆D．奥斯特
【考点】通电直导线周围的磁场．
【分析】结合对每位科学家和他们贡献的了解，可对选项做出最终的判断．
【解答】解：A、安培的主要贡献之一是发现了安培定则，故A不合题意；
B、托里拆利的主要贡献是第一个准确测出了大气压的值，故B不合题意；
C、欧姆的主要贡献是总结了欧姆定律，故C不合题意；
D、首先发现电流周围存在磁场的科学家是奥斯特，故D符合题意．
故选D．
3．家用电饭煲正常工作时的电流约为（ ）
A．0.03安 B．0.3安 C．3安 D．30安
【考点】电流的大小．【分析】家庭电路中的电压为220V，家用电饭煲正常工作时的电功率为800W左
右，由电功率公式P=UI可估算电流的大小．
【解答】解：
家庭电路中的电压为220V，家用电饭煲正常工作时的电功率为800W左右，由
P=UI可得：I= = ≈3.6A，接近3A，故选项C正确．
故选C．
4．下列器材或装置中，不是利用连通器原理进行工作的是（ ）
A．茶壶B．注射器 C．船闸D．锅炉水位器
【考点】连通器原理．
【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时连
通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．
【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故A不符合
题意；
B、注射器吸药液时，是利用了大气压的作用，不是利用连通器原理工作的，故B
符合题意；
C、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸
室构成连通器，故C不符合题意；
D、锅炉水位计符合上端开口、底部连通的特点，是利用连通器的原理制成的，故
D不符合题意．
故选B．
5．下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐 C．刀刃磨得锋利 D．砍刀做得重些
【考点】减小压强的方法及其应用．
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小
受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积．
【解答】解：A、坦克装有履带是在压力一定时，增大受力面积减小压强，符合题意；
B、钉尖做得尖锐是在压力一定时，减小受力面积增大压强，不合题意；
C、刀刃磨得锋利是在压力一定时，减小受力面积增大压强，不合题意；
D、砍刀做得重些是在受力面积一定时，增大压力来增大压强，不合题意．
故选A．
6．家庭电路中使用的用电器越多（ ）
A．总电阻越大 B．总电阻越小 C．总电压越大 D．总电压越小
【考点】电阻的并联．
【分析】（1）各用电器之间的连接方式为并联，家庭电路电压为220V；
（2）根据电阻的并联特点可知，每多使用一个用电器时，家庭电路中总电阻的变
化．
【解答】解：因为家庭电路中各用电器是并联的，并且家庭电路电压为220V，因此
家庭电路两端总电压不变；故CD错误；
由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路
支路越多，并联电路总阻值越小，故A错误，B正确．
故选B．
7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会
儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电
阻R外，其它元件均完好，则下列判断中正确的是（ ）
A．若电流表的示数变大，则电灯L短路
B．若电压表的示数变大，则电灯L短路
C．若电压表的示数变大，则电阻R断路
D．若电流表的示数变大，则电阻R断路【考点】电流表、电压表在判断电路故障中的应用．
【分析】电流表示数为零，说明电路断路（极少情况下是电流太小）；电压表有较大
示数，说明与之串联的部分是通路，与之并联的部分发生断路．
【解答】解：
A 如果L短路，电压表测量电源电压示数增大；电路电阻减小，电流表示数增大．
此选项不符合题意；
B 如果L短路，电路电阻减小，电流表示数增大；电压表测量电源电压示数增大．
此选项不符合题意；
C 如果电阻R断路，电流表断路示数减小为零；电压表测量电源电压示数增大．此
选项符合题意；
D 如果电阻R断路，电流表断路示数减小为零．此选项不符合题意．
故选C．
8．均匀实心正方体甲的密度小于乙的密度，两正方体分别放置在水平地面上时
对地面的压强相等．现分别在两物体上沿水平方向截去一定质量的物体后，其剩
余部分对水平地面的压强仍然相等．截去部分的物体质量分别为△m 、△m ，
甲 乙
则下列说法正确的是（ ）
A．△m 一定大于△m B．△m 一定小于△m
甲 乙 甲 乙
C．△m 可能等于△m D．△m 可能小于△m
甲 乙 甲 乙
【考点】压强大小比较；密度公式的应用．
【分析】均匀实心正方体在水平面上时对水平面的压强可以用p=ρgh来分析；根
据p=ρgh判定甲乙体积的大小，从而判定出面积的大小，根据p= = 判定截去
部分的物体质量的大小关系．
【解答】解：均匀实心正方体在水平面上，则产生的压强为：p=ρgh，故甲的高度要
大于乙的高度，即甲的体积大于乙的体积，甲的底面积大于乙的底面积；
现分别在两物体上沿水平方向截去一定质量的物体后，其剩余部分对水平地面的压强仍然相等，则：△p =△p ，根据根据p= = 可知： = ，因
甲 乙
为甲的底面积大于乙的底面积，故△m 一定大于△m ．
甲 乙
故选：A．
二、填空题（共30分）请将结果填入答题纸的相应位置．
9．上海地区照明电路的电压为 22 0 伏．马路上路灯间是 并联 连接的（选
填“串联”或“并联”）．物理学中规定电流的方向是 正 电荷定向移动的方
向．
【考点】家庭电路工作电压、零线火线的辨别方法；电流的方向；串联电路和并联
电路的辨别．
【分析】（1）我国家庭电路的电压是220V，家用电器的额定电压是220V，；
（2）各家用电器之间只有并联，各家用电器才能正常工作，并且互不影响；
（3）把正电荷定向移动的方向规定为电流的方向．
【解答】解：（1）我国家用电器的额定电压都是220V，所以上海地区照明电路的电
压也为220V．
（2）马路上路灯间是并联的，各电灯都可以正常工作，并且互不影响．
（3）物理学中把正电荷定向移动的方向规定为电流的方向．
故答案为：220；并联；正．
10．常态下空气的密度为1.29千克/米3，单位读作 千克每立方米 ，此值表示1
米3空气的 质量 为1.29千克；1标准大气压下，相同体积的水和空气， 空气
的质量小．
【考点】密度公式的应用．
【分析】密度的单位读作千克每立方米，此值表示11米3空气的质量是1.29千克；
由密度公式变形m=ρV可得．
【解答】解：根据密度的定义：单位体积的某种物质所含物质的多少叫做这种物质
的密度．
由此可知，常态下空气的密度为1.29千克/米3，单位读作千克每立方米；此值表示1立方米空气的质量是1.29kg；
1标准大气压下，相同体积的水和空气，
由ρ=mV可得，m=ρV，ρ ＞ρ ，由相同体积的水和空气，可得空气质量小．
水 空气
故答案为：千克每立方米；质量；空气．
11．在图中：图（a）所示的实验可以用来证明 大气压 的存在；图（b）所示的实
验仪器可以用来比较 液体压强 的大小；图（c）所示的密度计漂浮在不同液体
中，其排开液体的体积 不同 （选填“相同”或“不同”）．
【考点】大气压强的存在；物体的浮沉条件及其应用．
【分析】覆杯实验可以验证大气压的存在；压强计能测量液体压强的大小；根据密
度计的原理（物体漂浮的条件）分析排开不同液体的体积变化．
【解答】解：覆杯实验可以验证大气压的存在；液体压强计能够探究液体内部压强
的规律；根据同一物体浮在不同液体中，F 一定，V 与ρ 成反比可知，液体的密
浮 排 液
度不同，排开液体的体积就不同．
故答案为：大气压；液体压强；不同．
12．当某导体两端电压为9伏时，通过该导体的电流为0.3安，该导体的电阻为
30 欧，现10秒内有6库的电荷量通过该导体横截面，则此时通过该导体的电流
为 0. 6 安，该导体的两端电压为 1 8 伏．
【考点】欧姆定律的应用．
【分析】已知通过导体横截面的电荷量和通电时间，根据公式I= 可求通过导体的
电流；根据U=IR可求导体两端的电压；
根据公式R= 可求导体的电阻；当通过导体的电流变化时，导体的电阻大小不变【解答】解：导体的电阻R= = =30Ω；
10秒内有9库的电荷量通过该导体横截面，此时通过该导体的电流为 I= =
=0.6A；
该导体的两端电压为U=IR=0.9A×20Ω=18V．
故答案为：30；0.6；18．
13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙
两导体的电阻之比 小于 1；若将它们串联在电路中时，通过甲、乙导体的电流
之比 等于 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 等
于 1．（均选填“大于”、“等于”或“小于”）
【考点】欧姆定律的应用．
【分析】根据影响导体电阻的因素分析；根据串联、并联电路的电流、电压特点答
题．
【解答】解：导体电阻与导体材料、长度、横截面积有关，在材料与长度相等的情况
下电阻与导体横截面积成反比；因为甲的横截面积大于乙的横截面积，则甲的电
阻小于乙的电阻；串联电路中各处电流相同，若将它们串联在电路中时，通过甲、
乙导体的电流之比为1：1；并联电路两端的电压相同，则将它们并联后接入电路，
则甲、乙两导体两端的电压之比等于1：1．
故答案为：小于； 等于； 等于．
14．一张纸平铺在水平桌面上时，对桌面的压力为F、压强为p．一本由30张纸装
订而成的物理书平放在水平桌面上时，对桌面的压强为 30p ；10本相同的物
理书平铺在水平桌面上，桌面受到的压力为 300F ，它们对桌面的压强为
30p ．
【考点】压强的大小及其计算．
【分析】正确理解压强的概念：压强是物体单位面积上所受到的压力大小，根据一
张纸平铺在水平桌面上时的压力、压强可知由30张纸装订而成的物理书平放在水平桌面上时对桌面的压强．
【解答】解：已知一张纸平铺在水平桌面上时，对桌面的压力为F、压强为p，则p=
，
则30张纸装订而成的物理书平放在水平桌面上时，对桌面的压强为30×p=30p；
物理学中把物体单位面积上受到的压力叫做压强．一张纸平铺在水平桌面上，它
对桌面的压强约为p，它表示桌面每平方米面积上受到的压力为F．
则10本相同的物理书平铺在水平桌面上，桌面受到的压力F′=10×30F=300F，
它们对桌面的压强p′= = =30p
故答案为：30p；300F；30p．
15．如图所示，质量均为 1千克的物体A、B漂浮在水中，A物体所受的浮力为
9.8 牛．若A、B两物体底部所受的压强分别为p 、p ，压力分别为F 、F ，则p
A B A B A
小于 p ，F 等于 F （后两格均选填“大于”、“等于”或“小于”）．
B A B
【考点】液体的压强的特点；物体的浮沉条件及其应用．
【分析】（1）物体漂浮，浮力等于重力；
（2）首先根据图示比较A、B两物体底部所处深度，然后根据p=ρgh判断压强大小
根据物体漂浮，浮力等于重力，判断物体A、B重力与浮力的关系，再根据浮力产
生的原因判断压力大小．
【解答】解：（1）由图可知，物体A漂浮在水中，所以F =G =m g=1kg×9.8N/
浮A A A
kg=9.8N；
（2）由图可知，A物体底部所处深度小于B物体底部所处深度，水的密度一定，根
据p=ρgh可知，p ＜p ；
A B
物体A、B漂浮在水中，且质量相等，则重力相等，其所受重力与浮力是一对平衡
力，大小相等，根据浮力产生的原因可知，A、B两物体底部所受的压力等于浮力，所以，F 等于F ；
A B
故答案为：9.8；小于；等于．
16．一只底面积为0.01米2、质量为0.5千克的容器放在水平桌面上，容器对桌面
的压力为 4. 9 牛，对桌面的压强为 49 0 帕；如果容器最多可盛质量为1.8千
克的水，它一定 不能 盛下质量为1.8千克的酒精（选填“能”或“不能”）．
【考点】压强的大小及其计算；密度公式的应用．
【分析】（1）水平面上的物体对水平面的压力等于其重力，又知受力面积，利用p=
计算压强大小；
（2）容器的体积是相同的，液体密度的大小关系也是已知的；因此根据V一定时，
质量和密度成正比进行分析；
【解答】解：（1）因为容器放在水平桌面上，
所以容器对桌面的压力F=G=mg=0.5kg×9.8N/kg=4.9N；
对桌面的压强p= = =490Pa；
（2）因为容器的容积一定，并且最多装1.8kg的水，由于酒精的密度小于水的密度，
当体积一定时，由ρ= 可知：质量与密度成正比，所以将容器内装满酒精时，其质
量小于1.8kg，所以一定装不下1.8kg酒精；
故答案为：4.9；490；不能．
17．如图所示的电路中，电源电压保持不变，电键S 、S 均闭合．当电键S 由闭合
1 2 2
到断开时，电路中
①电流表A 的示数 不变 ．
1
②电压表V示数与电流表A示数的比值 变大 ．（均选填“变大”、“不变”
或“变小”）【考点】电路的基本连接方式．
【分析】（1）分析电路可知，电压表测量电源电压，开关断开时，电路中只有R ；开
1
关闭合时，电路中R 和R 并联．
1 2
断开开关后，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R
1
的电流不变；
（2）根据电阻的并联可知：断开开关后，电路中的总电阻变小，根据欧姆定律分析
电流表A的示数变化，然后可知电压表V与电流表A示数的比值变化．
【解答】解：（1）电源电压保持不变，当S 闭合时，电阻R 与R 并联，当电键S 断开
2 1 2 2
时R 两端的电压不变，所以通过的电流也不变；即电流表A 的示数不变；
1 1
（2）当S由闭合到断开时，电压表测量的对象不会改变，始终是测量电源电压，因
此电压表的示数不变．
根据电阻的并联可知：电阻并联时总电阻小于任何一个分电阻，所以电路中的总
电阻变小；
故当电键S 由闭合到断开时总电阻变大，根据欧姆定律可知，在电压不变，电阻
2
增大时，电路中的总电流变小，所以电流表A的示数变小．
所以电压表V与电流表A示数的比值将变大．
故答案为：①不变；②变大．
18．下表记录了在1标准大气压、温度为0℃﹣20℃时水的密度，请根据表中的相
关数据回答问题：
温度 密度 温度 密度 温度 密度
（℃） （千克/米3） （℃） （千克/米 （℃） （千克/米3）
3）
0 999.840 7 999.901 14 999.244
1 999.898 8 999.848 15 999.099
2 999.940 9 999.781 16 998.9433 999.964 10 999.699 17 998.774
4 999.972 11 999.605 18 998.595
5 999.964 12 999.497 19 998.404
6 999.940 13 999.377 20 998.203
①当温度为10℃时，水的密度为 999.699 千克/米3．
②表中水的密度与温度的关系是 1 标准大气压下、 0℃ ～ 20℃ 时的水的密度先
变大后变小 ．
【考点】密度与温度．
【分析】①10℃时水的密度可由表格中查找；
②表格中水的温度由0℃逐渐升高，密度先变大，后变小．
【解答】解：①表格中水的密度单位为千克/米3，1标准大气压时，水的密度为
999.699千克/米3；
②由表格中数据可知，1标准大气压下，水在4℃时密度最大，即0℃到4℃水的密
度随温度上高变大，4℃到20℃，水的密度随温度升高而变小．
故答案为：①999.699；②1标准大气压下、0℃～20℃时的水的密度先变大后变
小．
三、作图题（共8分）请在答题纸的相应位置作图，作图必须使用2B铅笔．
19．在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F
．
浮
【考点】力的示意图．
【分析】首先根据小球在水中的状态判断小球所受浮力大小，再确定一个标度，并
用这个标度去准确表示出力的大小．
【解答】解：小球在水中悬浮，则所受浮力F =G=10N，选取标度为5N，过水球重心
浮
沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍．如图所示：20．在图中，根据通电螺线管的N极，画出磁感线的方向，标出小磁针的N、S极及
电源的正、负极．
【考点】通电螺线管的极性和电流方向的判断．
【分析】①根据图中通电螺线管的N、S极，可判断磁感线的方向．
②根据磁极间的相互作用再判断小磁针的磁极．
③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
【解答】解：如图，螺线管的右端为N极，左端为S极．因为在磁体外部，磁感线总
是从磁体的N极发出，最后回到S极，故磁感线方向向左．
根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极．
根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所
指的方向为电流的方向，即电流是从螺线管的左端流入的．所以电源的左端为正
极，右端为负极．如图所示．
21．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要
求：闭合电键S后，灯L 、L 均能发光，电流表只测L 的电流．
1 2 1【考点】实物的电路连接．
【分析】根据题意，确定两只灯泡的连接方式为并联，再根据电流表只测量通过灯
L 的电流，确定电流表的位置，据此确定连接导体的位置．
1
【解答】解：
两只灯泡的连接方式为并联，电流表只测量通过灯L 的电流，故应将L 右侧的接
1 1
线柱与电流表的“﹣”接线柱相连接，灯泡L 右侧的接线柱与电流表的“3”接线
2
柱相连接．如图所示：
．
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置．
22．一名学生游泳时排开水的体积为5×10﹣2米3，求此时该学生所受浮力F 的
浮
大小．
【考点】浮力大小的计算．
【分析】知道学生排开水的体积，根据阿基米德原理求出学生受到的浮力．
【解答】解：根据阿基米德原理可知，学生所受的浮力：
F =ρ gV
浮 水 排
=1.0×103kg/m3×10NN/kg×5×10﹣2m3
=500N．
答：该学生所受浮力为500N．
23．一石块的体积为2米3，为了获知它的质量，某同学在石块上取下了样品，用仪器测得样品的质量为1×10﹣2千克，体积为4×10﹣6米3，求：
①石块的密度ρ ．
石
②石块的质量m ．
石
【考点】密度的计算．
【分析】（1）知道石块样品的质量和体积，根据ρ= 求出样品的密度，即为石块的
密度；
（2）知道石块的体积和密度，根据m=ρV求出石块的质量．
【解答】解：①石块的密度：
ρ = = =2.5×103kg/m3；
石
②石块的质量：
m =ρ V=2.5×103kg/m3×2m3=5000kg．
石 石
答：①石块的密度为2.5×103kg/m3；
②石块的质量为5000kg．
24．在图（a）所示的电路中，电源电压为9伏，电阻R 的阻值为10欧，滑动变阻器
1
R 标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．
2
①求通过电阻R 的电流I ．
1 1
②求此时滑动变阻器R 连入电路的阻值．
2
③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．
【考点】欧姆定律的应用．
【分析】由电路图可知，R 与R 并联，电流表测干路电流．
1 2
（1）根据并联电路的电压特点和欧姆定律求出通过电阻R 的电流；
1（2）根据并联电路的电流特点结合通过电阻R 的电流确定电流表的示数，进一步
1
求出通过电阻R 的电流，根据欧姆定律求出电阻R 的阻值；
2 2
（3）当滑动变阻器接入电路中的电阻最大时通过的电流最小，电压表的示数最小，
根据并联电路的特点和欧姆定律求出电流表的最小示数；由变阻器允许通过的最
大电流，然后根据并联电路的电流特点求出电流表的最大示数，然后求出电流表
示数的变化量，然后得出答案．
【解答】解：由电路图可知，R 与R 并联，电流表测干路电流．
1 2
①因并联电路中各支路两端的电压相等，
所以，通过电阻R 的电流：
1
I = = =0.9A；
1
②因并联电路中干路电流等于各支路电流之和，
所以，由指针的位置可知，电流表的量程为 0～3A，分度值为0.1A，干路电流
I=1.2A，
则通过电阻R 的电流：
2
I =I﹣I =1.2A﹣0.9A=0.3A，
2 1
电阻R 的阻值：
2
R = = =30Ω；
2
③电流表的最小示数：I =I +I =0.9A+ =1.08A，
最小 1 0最小
通过滑动变阻器的最大电流为1A，此时电流表的示数为：I'=0.9A+1A=1.9A，
则：电流表示数的最大变化量△I=1.9A﹣1.08A=0.82A．
答：①求通过电阻R 的电流I 为0.9A；②求此时滑动变阻器R 连入电路的阻值为
1 1 2
30Ω；③在不损坏电路元件的情况下，求电流表示数的最大变化量△I为0.82A．
25．薄壁圆柱形容器甲的质量为0.4千克，底面积为1×10﹣2米2，容积为3×10﹣3
米3，置于水平桌面上，内盛0.2米深的水．
①求甲底部受到的水的压强p ．
水②现将质量为3.6千克的物体乙轻放入甲内，且乙浸没在水中．
（a）求甲对桌面达到的最大压强p ．
甲
（b）当甲对桌面达到最大压强时，求乙的最小密度ρ ．
乙
【考点】压强的大小及其计算；密度的计算；液体的压强的计算．
【分析】①知道容器内水的深度，根据p=ρgh求出甲底部受到的水的压强；
②（a）根据题意求出水的体积，根据m=ρV求出水的质量，物体乙轻放入甲内后，
水未溢出时甲对桌面的压强最大，根据F=G=mg求出桌面受到的最大压力，根据
p= 求出最大压强；
（b）物体乙轻放入甲内后，水刚好未溢出时，甲对桌面的压强最大，此时乙的密度
最小，甲容器的容积减去水的体积即为乙的体积，根据ρ= 求出乙的最小密度．
【解答】解：①甲底部受到的水的压强：
p =ρ gh =1.0×103kg/m3×9.8N/kg×0.2m=1960Pa；
水 水 水
②（a）容器内水的体积：
V =S h =1×10﹣2m2×0.2m=2×10﹣3m3，
水 容 水
由ρ= 可得，水的质量：
m =ρ V =1.0×103kg/m3×2×10﹣3m3=2kg，
水 水 水
物体乙轻放入甲内后，水未溢出时甲对桌面的压强最大，
则桌面受到的最大压力：
F=G=（m +m +m ）g=（0.4kg+2kg+3.6kg）×9.8N/kg=58.8N，
容 水 乙
甲对桌面达到的最大压强：
p = = =5880Pa；
甲
（b）物体乙轻放入甲内后，水刚好未溢出时，甲对桌面的压强最大，此时乙的密度
最小，则乙的最大体积：
V =V ﹣V =3×10﹣3m3﹣2×10﹣3m3=1×10﹣3m3，
乙 容 水
乙的最小密度
ρ = = =3.6×103kg/m3．
乙
答：①甲底部受到的水的压强为1960Pa；
②（a）甲对桌面达到的最大压强为5880Pa；（b）当甲对桌面达到最大压强时，乙
的最小密度为3.6×103kg/m3．
五、实验题（共20分）请根据要求在答题纸的相应位置作答．
26．实验室中，常用托盘天平来测物体的 质量 ，实验时，物体应放入 左 盘
电学实验中，电流表应 串联 在电路中，电压表应 并联 在电路中．（后两空
均选填“串联”或“并联”）
【考点】质量的测量与天平；电流表的使用；电压表的使用．
【分析】（1）天平是物理学中用来测量物体质量的仪器，在使用时应在左盘放物
体，右盘中放砝码，这是天平的结构特点决定的；
（2）电流表应串联在被测的电路中才能测出电流的大小，电压表应该并联在电路
中测量电压．
【解答】解：（1）实验室中，常用天平来测量物体的质量，测量时应将砝码放在天平
的右盘内，被测物体放在左盘内，不能颠倒，这是天平自身的结构决定的；
（2）电流表属精密的测量仪器，连接时应与被测电路串联；电压表应该并联在电
路中使用．
故答案为：质量；左；串联；并联．
27．实验方案设计中，首先要确定所需测量的物理量，然后选择器材进行实验．在
“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是 电压
和 电流 ；在“测定物质的密度”实验中所需测量的物理量是 质量 和 体
积 ．
【考点】探究电流与电压、电阻的关系实验；设计实验测密度．【分析】在“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是
电流和电压；测量密度的实验包括测固体的密度和测液体的密度，它们的原理都
是相同的，都要依据密度的公式．
【解答】解：在“探究通过导体中的电流与电压的关系”实验中需要控制电阻不
变，测量的物理量是电流和电压；
“测定物质的密度”实验目的是：测量物体的密度；需要测量物体的质量和体积
根据密度公式ρ= 求出物体的密度．
故答案为：电压；电流；质量；体积．
28．在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω
2Α”字样，其中“2Α”表示 允许通过的最大电流 2A ．在图所示电路中，为了使
变阻器滑片P向右滑动时电流表的示数变大，应将变阻器的 A 接线柱（选填
“A”、“B”）与电流表相连；闭合电键前，滑片P应移到变阻器的 B 端（选填
“A”、“B”），此时接入电路的电阻为 2 0 欧．
【考点】电路的基本连接方式．
【分析】（1）滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电
流值，标有的电阻是滑动变阻器的最大电阻值．
（2）由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，
电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据欧姆
定律可知电路中电流变化．
（3）为保护电路，连接电路时，应断开开关，一般情况下将滑动变阻器串联在电路
中滑动变阻器接入电路的阻值应为最大阻值．
【解答】解：（1）一个滑动变阻器铭牌上标有“20Ω 2A”的字样，20Ω表示滑动变阻
器的最大电阻是20Ω，2A表示滑动变阻器允许通过的最大电流是2A．（2）为了使变阻器滑片P向右滑动时电流表的示数变大，则由I= 可得，接入电路
中的电阻变大，则应将变阻器的A与电流表相连；如图所示．
（3）使用滑动变阻器有时为了保护电路，这时滑动变阻器应该串联在电路中；连
接电路的过程中，开关闭合前，应将滑片调到阻值最大处即B端，此时接入电路
的电阻为20Ω．
故答案为：允许通过的最大电流2A； A；B；20．
29．为了研究物体漂浮在水面上时的特点，某小组同学用甲、乙两种材料制成体
积不同的若干块物块进行实验，甲材料的密度为ρ ，乙材料的密度ρ ，且ρ ＜
甲 乙 甲
ρ ．如图所示，他们让物块漂浮在水面上，测量并记录了物块的总体积和露出水
乙
面的体积，并将实验数据记录在下表中．
材 实验 物块体积 露出水面体 材 实 物块体积 露出水面体
料 积 料 验 积
序号 （10﹣6米3） （10﹣6米3） 序 （10﹣6米3） （10﹣6米3）
号
甲 1 10 6 乙 6 8 1.6
2 20 12 7 10 2
3 30 18 8 30 6
4 40 24 9 35 7
5 50 30 10 45 9
①分析比较实验序号 1 、 2 、 3 、 4 、 5 或 6 、 7 、 8 、 9 、 1 0 数据，可得出的初步结论是
同种材料的物块漂浮在水面上时，物块露出水面的体积与物块的体积成正比．
②分析比较实验序号1与7、3与8的数据，可得出的初步结论是： 体积相同的
不同材料的物块漂浮在水面上，材料密度小的物块，露出水面的体积大 ．
③他们分别分析了“露出水面的体积”和“物体体积”的比例关系，可以得出的
进一步结论是：（a） 同种材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例相等
．
（b） 不同材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例不相
等，且材料密度大的比例小 ．
【考点】探究浮力大小的实验．
【分析】①要得到同种材料的物块漂浮在水面上时，物块露出水面的体积与物块
体积的关系，需分析同种材料的数据；
②比较实验序号1与7、3与8的数据，找出相同量和不同的量，露出水面体积与
物体密度的关系；
③分别分析同种物质及不同物质“露出水面的体积”和“物体体积”的比例关
系，得出结论．
【解答】解：①1、2、3、4、5或6、7、8、9、10都是同种材料，由1、2、3、4、5数据可知，
露出水面的体积与物块的体积比值总等于3：5，6、7、8、9、10的数据可知，露出水
面的体积与物块的体积比值总等1：5，可得同种材料的物块漂浮在水面上时，物
块露出水面的体积与物块的体积成正比；
②序号1与7、3与8的数据，物体的材料不同，体积相同，甲的密度较小，露出水
面的体积较大，乙的密度较大，露出水面的体积较小，可得体积相同的不同材料
的物块漂浮在水面上，材料密度小的物块，露出水面的体积大；
③（a）对于甲材料制成的物体，露出水面体积与物体体积的比值都是3：5，对于乙
材料制成的物体，露出水面体积与物体体积的比值都是1：5，可得同种材料的物
块漂浮在水面上时，露出水面的体积与物体体积的比例相等；
（b）甲材料的密度小于乙材料的密度，但得出露出水面的体积与物体体积的比例
大于乙材料露出水面的体积与物体体积的比例．
故答案为：①1、2、3、4、5或6、7、8、9、10；②体积相同的不同材料的物块漂浮在
水面上，材料密度小的物块，露出水面的体积大；③（a）同种材料的物块漂浮在水
面上时，露出水面的体积与物体体积的比例相等；（b）不同材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例不相等，且材料密度大的比例小．
30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电
源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向
变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、
电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的
不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到
某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到
的现象，请将有关的数据填入表格内，并求出R 的阻值．（计算电阻时，精确到0.1
X
欧） 10.2Ω
实 电 压 电流Ix 电 阻 电阻Rx平均
验 Ux Rx 值
（安）
序 （伏） （欧） （欧）
号
1 0.2
2
3 0.58
【考点】伏安法测电阻的探究实验；串联电路的电压规律；欧姆定律的应用．
【分析】由电流变大，根据欧姆定律，判断变阻器连入电路中的电阻变化情况，根
据分压原理和串联电路电压的规律确定电压表的连接位置；
在此基础上根据电压表的连接位置和串联电路电压的规律，求出变阻器滑片在一
端和另一端时，待测电阻两端对应的电压和通过的电流大小，由欧姆定律分别求
出待测电阻的大小，填入表中；
因重新正确连接电路进行实验．所以电压表并联在待测电阻的两端．
闭合电键后，穷举电压表、电流表所有可能的读数：
由当变阻器连入电路中的电阻为0时，电路中的最大电流为0.58A，确定移动变
阻器的滑片到某个位置时，电流表的示数大小；由第1次操作中，变阻器连入电路中的电阻最大时，待测电阻的电压为2V，根据
分压原理和串联电路电压的规律确定：当移动变阻器的滑片到某个位置时，电压
表的示数；
根据欧姆定律再次求出待测电阻的大小；
为减小误差，将3次测量的平均值作为最后的测量结果．将相关数据填入表中．
【解答】解：电流表的示数从0.2安逐渐变大到0.58安，电路中的电流增大，根据
欧姆定律，电路中的电阻减小，变阻器连入电路中的电阻变小，即变阻器从阻值
最大的一端向最小的一端移动；根据分压原理，变阻器的电压减小，由串联电路
电压的规律，定值电阻的电压增大，所以电压表并联在变阻器的两端了；
由观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大
到0.58安条件可知：在滑动变阻器连入电路中阻值最大时，
由串联电路电压的规律，待测电阻的电压U =6V﹣4V=2V，
待
电路中对应的电流为I=0.2A，
待测电阻的R = =10Ω；
x1
当变阻器连入电路中电阻为0时，待测电阻的电压为U′ =6V，电流I′=0.2A，
待
待测电阻的大小R = = =10.3Ω；
x3
图（a）中，若电压表选用大量程，分度值为0.5V，示数为4.5V；
若选用小量程，分度值为0.1V，示数为0.9V；
图（b）中，若电流表选用大量程，分度值为0.1A，示数为2.2A；
若选用小量程，分度值为0.02A，示数为0.44A；
因当变阻器连入电路中的电阻为0时，此时电路的总电阻最小，根据欧姆定律，
电路中的电流最大电流为0.58A，
所以，闭合电键后，移动变阻器的滑片到某个位置时，电流表的示数只能小于
0.58A，
故此时电流表示数为I″ =0.44A；
待
因第1次实验操作中，当变阻器连入电路中的电阻最大时，待测电阻的电压为
2V，当移动变阻器的滑片到某个位置时，根据分压原理，变阻器的电压减小，由串联
电路电压的规律，待测电阻的电压增大，
所以电压表示数只能大于2V，应为U″ =4.5V，此时的待测电阻R = =
待 x3
=10.2Ω．
为提高测量的准确程度，将三次测量的平均值作为最后的测量结果：
R= =10.2Ω，将有关数据填入下表中：
x
实验 电压Ux 电流Ix 电阻Rx 电阻 Rx 平
均值
序号 （伏） （安） （欧）
（欧）
1 2 0.2 10.0 10.2
2 4.5 0.44 10.2
3 6 0.58 10.3
故答案为：如上表所示；10.2Ω2017年1月24日
