闸北区 2015~2016 学年第一学期教学质量调研试卷
九年级理化（物理部分） 2016.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）

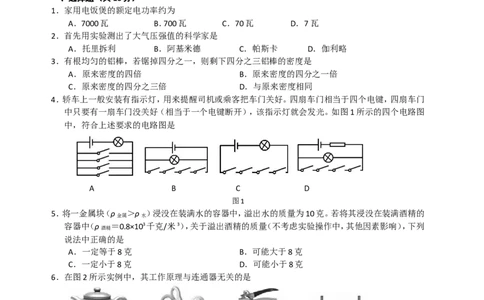

1．家用电饭煲的额定电功率约为
A．7000瓦 B．700瓦 C．70瓦 D．7瓦
2．首先用实验测出了大气压强值的科学家是
A．托里拆利 B．阿基米德 C．帕斯卡 D．伽利略
3．有根均匀的铝棒，若锯掉四分之一，则剩下四分之三铝棒的密度是
A．原来密度的四倍 B．原来密度的四分之一倍
C．原来密度的四分之三倍 D．与原来密度相同
4．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好。四扇车门相当于四个电键，四扇车门
中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光。如图1所示的四个电路图
中，符合上述要求的电路图是
A B C D
图1
5．将一金属块（ρ ＞ρ ）浸没在装满水的容器中，溢出水的质量为10克。若将其浸没在装满酒精的
金属 水
容器中（ρ ＝0.8×103千克/米3），关于溢出酒精的质量（不考虑实验操作中，其他因素影响），下列
酒精
说法中正确的是
A．一定等于8克 B．可能大于8克
C．一定小于8克 D．可能小于8克
6．在图2所示实例中，其工作原理与连通器无关的是
A．茶壶 B．人耳中的半规管 C．喷水枪 D．船闸
图2
7．在图3所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，一段时间后，
电流表的示数变小，电压表的示数不变。若电路故障只发生在电阻 R 或R 上，用
1 2
某完好的定值电阻R（R＞R ）替换R ，替换后，电流表的示数变大，电压表的示数
1 1
仍然不变，则
A．R 可能断路 B．R 可能断路
1 2
C．R 一定断路 D．R 一定断路
图3
1 28．如图4所示，均匀实心圆柱体A和B放置在水平地面上，对地面的压强p ＞p ，已知两个圆柱体A和
A B
B体积V ＜V ，高度h ＜h ，与地面的接触面积S ＞S ，若在圆柱体A和B的上方，沿水平方向切去
A B A B A B
一部分，使A和B剩余部分对地面的压强相等，则下列判断正确的是
A．可能切去相同质量
B．可能切去相同体积
C．剩余部分的高度可能相等
D．A和B对地面压力的变化量可能相等
图4
二、填空题（共26分）

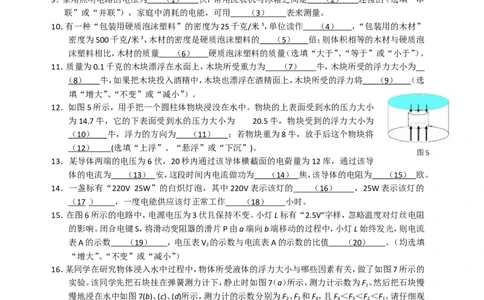

9．家用照明电路的电压为 （ 1 ） 伏，常用洗衣机与冰箱之间是 （ 2 ） 连接的（选填“串
联”或“并联”），家庭中消耗的电能，可用 （ 3 ） 表来测量。
10．有一种“包装用硬质泡沫塑料”的密度为25千克/米3，单位读作 （ 4 ） ，“包装用的木材”
密度为500千克/米3，木材的密度是硬质泡沫塑料的 （ 5 ） 倍；则体积相等的木材与硬质泡
沫塑料相比，木材的质量 （ 6 ） 硬质泡沫塑料的质量（选填“大于”、“等于”或“小于”）。
11．质量为0.1千克的木块漂浮在水面上，木块所受重力为 （ 7 ） 牛，木块所受的浮力大小为
（ 8 ） 牛，如果把木块投入酒精中，木块也漂浮在酒精面上，木块所受的浮力将 （ 9 ） （选
填“增大”、“不变”或“减小”）。
12．如图5所示，用手把一个圆柱体物块浸没在水中。物块的上表面受到水的压力大小
为14.7牛，它的下表面受到水的压力大小为 20.5牛，物块受到的浮力大小为
（ 10 ） 牛，浮力的方向为 （ 11 ） ；若物块重为8牛，放手后这个物块将
（ 1 2 ） (选填“上浮”、“悬浮”或“下沉”)。
图5
13．某导体两端的电压为6伏，20秒内通过该导体横截面的电荷量为12库，通过该导
体的电流为 （ 1 3 ） 安，这段时间内电流做功为 （ 1 4 ） 焦，该导体的电阻为 （ 1 5 ） 欧。
14．一盏标有“220V 25W”的白炽灯泡，其中220V表示该灯的 （ 16 ） ，25W表示该灯的
（ 1 7 ） ，一度电能供应该灯正常工作 （ 1 8 ） 小时。
15．在图6所示的电路中，电源电压为3伏且保持不变。小灯L标有“2.5V”字样，忽略温度对灯丝电阻
的影响。闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流
表A的示数 （ 1 9 ） ，电压表V 的示数与电流表A的示数的比值 （ 2 0 ） 。（均选填
2
“增大”、“不变”或“减小”）
16．某同学在研究物体浸入水中过程中，物体所受液体的浮力大小与哪些因素有关，做了如图7所示的
实验。该同学先把石块挂在弹簧测力计下，静止时如图7（a）所示，测力计示数为F 。然后把石块慢
1
慢地浸在水中如图7(b)、(c)、(d)所示，测力计的示数分别为F 、F 和F ，且F ＜F ＜F ＜F 。请仔细观
2 3 4 4 3 2 1
察图中的操作和测量结果，然后归纳得出初步结论图6 图7
①比较图7中(a)、(b)或(a)、(c)或(a)、(d)可得： (21 ) 。
②比较图7中(a)、(b)、(c)和(d)可得：
(22 ) 。
三、作图题（共6分）

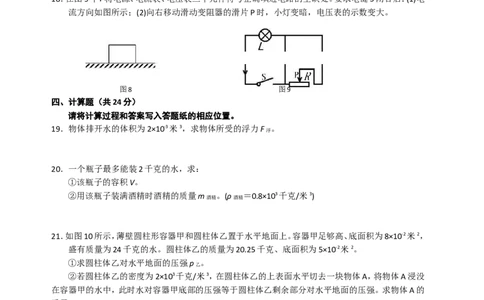

17．在图8中，物体所受重力为8牛，物体静止放在水平桌面上。请用力的图示法画出物体对水平桌面
的压力。
18．在图9中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后：(1)电
流方向如图所示；(2)向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变大。
图8 图9
四、计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．物体排开水的体积为2×10-3米3，求物体所受的浮力F 。
浮
20．一个瓶子最多能装2千克的水，求：
①该瓶子的容积V。
②用该瓶子装满酒精时酒精的质量m 。(ρ ＝0.8×103千克/米3)
酒精 酒精
21．如图10所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上。容器甲足够高、底面积为8×10-2米2，
盛有质量为24千克的水。圆柱体乙的质量为20.25千克、底面积为5×10-2米2。
①求圆柱体乙对水平地面的压强p 。
乙
②若圆柱体乙的密度为2×103千克/米3，在圆柱体乙的上表面水平切去一块物体A，将物体A浸没
在容器甲的水中，此时水对容器甲底部的压强等于圆柱体乙剩余部分对水平地面的压强。求物体A的
质量m 。
A
图10
22．在图11所示的电路中，电源电压保持不变。电阻R 的阻值为10欧， 滑动变阻器上标
1
有“50Ω 2A”字样，现将两个电压表V 、V 分别并联在电路中（所测电压在电压表测量范围内）。
1 2
闭合电键S，移动滑动变阻器R 的滑片P，使两个电压表的示数如下表所示。
2
①求电源电压U。②若变阻器R 连入电路阻值为50欧时，求电路中的电流I。
2
③滑动变阻器上的滑片P分别从移动次序1到2、2到3、3到4时滑动变阻器R 的阻值都有变化，
2
通过计算分别求出相应变化量 R 。
2
滑片P移动的次序 电压表V 示数 电压表V 示数
1 2
1 3伏 15伏
2 3.6伏 14.4伏
3 4.5伏 13.5伏
4 6伏 12伏
图11
五、实验题（共18分）

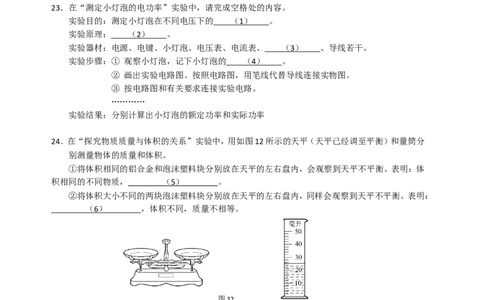

23．在“测定小灯泡的电功率”实验中，请完成空格处的内容。
实验目的：测定小灯泡在不同电压下的 （ 1 ） 。
实验原理： （ 2 ） 。
实验器材：电源、电键、小灯泡、电压表、电流表、 （ 3 ） 、导线若干。
实验步骤：① 观察小灯泡，记下小灯泡的 （ 4 ） 。
② 画出实验电路图。按照电路图，用笔线代替导线连接实物图。
③ 按电路图和有关要求连接实验电路。
…………
实验结果：分别计算出小灯泡的额定功率和实际功率
24．在“探究物质质量与体积的关系”实验中，用如图12所示的天平（天平已经调至平衡）和量筒分
别测量物体的质量和体积。
①将体积相同的铝合金和泡沫塑料块分别放在天平的左右盘内，会观察到天平不平衡。表明：体
积相同的不同物质， （ 5 ） 。
②将体积大小不同的两块泡沫塑料块分别放在天平的左右盘内，同样会观察到天平不平衡。表明：
（ 6 ） ，体积不同，质量不相等。
图12
③选取体积不同铝合金进行定量实验，实验数据如下表。
实验 水的体积 水和铝合金的体积 铝合金的体积 铝合金的质量
物质
序号 （厘米3） （厘米3） （厘米3） （克）
1 铝合金 20 24 4 10.0
2 铝合金 40 46 6 15.0
3 铝合金 40 48 8 20.0
4 铝合金 20 30 10 25.0
5 铝合金 30 42 12 30.0
a分析比较表格中的实验数据，可以初步得出结论：
(7 ) 。b为了得到比较完整的物质质量与体积的定量关系，还需要进一步实验，进一步实验设计方案是：
(8) 。
25．某同学用实验“探究串联电路中电压的规律”。
提出问题：在如图13所示的串联电路中，电路中ab、bc、ac两点之间的电压可能有一定的关系。
设计实验并进行实验探究：
①按图13所示的电路图连接电路。
②把电压表分别接入到电路中的ab、bc、ac两点之间,
闭合电键S，测出它们的电压，填入下表。
③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤。 图13
方法一：改变电源电压
方法二：更换电阻R 、R ，或其中一个电阻(阻值不同)
1 2
实验序号 ab两端电压U bc 两端电压U ac两端电压U
ab bc ac
1 1.0 1.0 2.0
2 1.4 1.5 2.9
3 2.0 2.1 4.0
请完成空格处的内容
①在连接电路时，电键必须 （ 9 ） 。
②上面设计的表格中存在的不足之处是： （ 1 0 ） 。
③表格补充完整后，通过对表格中数据的分析，后面两次实验是采用 （ 1 1 ） 重复进行的
（选填“方法一”或“方法二”）。
④分析表格中数据，可以得出结论:串联电路中的电压规律是：串联电路两端的总电压等于
（ 1 2 ） 。
26．某同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。他正确串
联实验器材，然后将电压表并联在电路中，闭合电键后，电压表的示数为6伏，电流表的示数为
0.12安，接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变。经思
考，该同学重新正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所在位置与前次实验
时一致。移动变阻器的滑片，当滑片位于滑动变阻器中点位置时，电流表的示数为0.20安。继续移
动变阻器的滑片到某位置时，电压表与电流表的示数如图14所示。请根据该同学实验过程中观察
到的现象，完成空格处 的内容。
图14
①电源电压为 （ 1 3 ） 伏。
②滑动变阻器的最大阻值为 （ 1 4 ） 欧。
③填写实验表格 （ 1 5 ）
（注意：电阻计算精确到0.1欧）。
实验序号 电压U（伏） 电流I（安） 电阻R（欧） 电阻R 平均值（欧）
x x x x
1
2 0.20
3题号与分值 答案要点及评分说明
一、16分 1．B。2．A。3．D。4．D。5．A。6．C。7．C。8．B。
9．(1) 220；(2) 并联；(3) 电能。
10．(4)千克每立方米；(5)20；(6)大于。
二、26分 11．(7) 0.98；(8)0.98；(9)不变。
12．(10)5.8；(11)竖直向上；(12)下沉。 13．(13)0.6；(14)72；(15)10。
14．(16)额定电压；(17)额定功率；(18)40。 第(1)-(18)每格1分，共18分
15．(19)增大；(20)L 减小。
1
16．①(21)液体对浸在液体中的物体有浮力作用
②(22) 同种液体，物体浸在液体中的体积越大，物体所受的浮力越大。
第(19)-(22)每格2分，共8分。
三、6分 17．压力的大小、方向和作用点均正确3分。说明：作用点在水平地面上。
18．三个位置，共3分
19题 F
浮
＝ρgV
排
=1×103千克/米3×9.8牛/千克×2×10－3米3=19.6牛
3分 说明：公式、代入、结果各1分
20题 ① V = m /ρ = 2千克/1×103千克/米3= 2×10－3米3
水 水 水
6分 ② m =ρ V =0.8×103千克/米3×2×10－3米3= 1.6千克
酒精 酒精 酒精
说明：公式、代入、结果各1分
四、 21题 ① F=G=mg=20.25千克×9.8牛/千克=198.45牛
（24分） 6分 p＝F/S=198.45牛/5×10－2米2=3969帕 3分
② P ＝P ρ gh ＋ρ gm /ρ S ＝（20.25－m ）g/S
1 2 水 水 水 A 乙 甲 A 乙
m ＝4千克 3分
A
22题 ① 电源电压为18伏 2分
9分 ② I＝U/R＝18伏/60欧＝0.3安 3分
③ △R＝10欧
△R ＝2.5欧-2欧＝0.5欧 △R ＝3.3欧－2.5欧＝0.8欧
1 2
△R ＝5欧－3.3欧＝1.7欧 共4分
3
23题 (1)电功率； (2)公式P＝UI；(3)滑动变阻器；（4）额定电压。
4分
五、 24题 (5)质量不相等； (6)同种物质； (7) 同种物质，质量与体积成正比；
(18分) 4分 (8)补充体积相等的其它物质，进一步实验。
25题 (9) 断开； (10)“缺少单位”或“缺少列U ＋U ”；
ab bc
4分 (11)方法一 (12)各串联电阻两端的电压之和。 每格1分，共4分
26题 (13)6 (14)40
6分(15 )
实验 电压U 电流I 电阻R 电阻R 平均值
x x x x
序号 （伏） （安） （欧） （欧）
1 1.2 0.12 10.0
2 2.0 0.20 10.0 10.0
3 2.8 0.28 10.0
