2020-2021 学年上海市青浦区九年级（上）期末物理试卷（一模）
一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选顶的代号用2B铅笔填
涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．（3分）下列物理量中，可以直接用来鉴别物质种类的是（ ）
A．质量 B．体积 C．密度 D．重力
2．（3分）浸在液体中的物体所受浮力的大小等于物体排开液体的（ ）
A．质量 B．体积 C．密度 D．重力

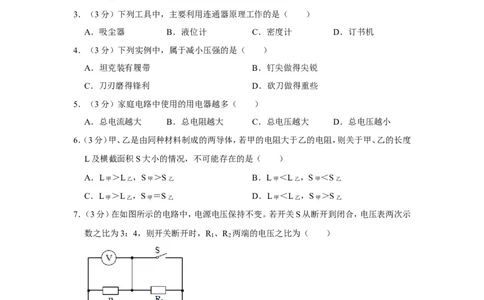

3．（3分）下列工具中，主要利用连通器原理工作的是（ ）
A．吸尘器 B．液位计 C．密度计 D．订书机
4．（3分）下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐
C．刀刃磨得锋利 D．砍刀做得重些
5．（3分）家庭电路中使用的用电器越多（ ）
A．总电流越大 B．总电阻越大 C．总电压越大 D．总电压越小
6．（3分）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度
L及横截面积S大小的情况，不可能存在的是（ ）
A．L甲 ＞L乙 ，S甲 ＞S乙 B．L甲 ＜L乙 ，S甲 ＜S乙
C．L甲 ＞L乙 ，S甲 ＝S乙 D．L甲 ＜L乙 ，S甲 ＞S乙
7．（3分）在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示
数之比为3：4，则开关断开时，R 、R 两端的电压之比为（ ）
1 2
A．1：3 B．3：1 C．3：4 D．4：3
8．（3分）均匀正方体甲、乙置于水平地面上，对水平地面的压强分别为p甲 、p乙 。现沿水平方
向切去部分后，如图所示，甲、乙剩余部分的高度和质量均相等。下列关于甲、乙的密度
甲
、
乙
和甲、乙正方体对水平地面的压强p甲 、p乙 大小的判断。正确的是（ ） ρ
ρA．
甲
＝
乙
，p甲 ＞p乙 B．
甲
＝
乙
，p甲 ＜p乙
C．ρ甲 ＞ρ乙 ，p甲 ＞p乙 D．ρ甲 ＞ρ乙 ，p甲 ＜p乙
二、填ρ空题（ρ共25分）请将结果填入答题纸的相应位ρ置。ρ
9．（3分）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为 伏，这
些电器是 连接的（选填“串联”“并联”）。物理学中规定电流的方向是
电荷定向移动的方向。

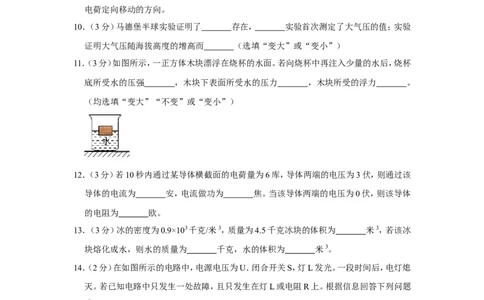

10．（3分）马德堡半球实验证明了 存在， 实验首次测定了大气压的值；实验
证明大气压随海拔高度的增高而 （选填“变大”或“变小”）
11．（3分）如图所示，一正方体木块漂浮在烧杯的水面。若向烧杯中再注入少量的水后，烧杯
底所受水的压强 ，木块下表面所受水的压力 ，木块所受的浮力 。
（均选填“变大”“不变”或“变小”）
12．（3分）若10秒内通过某导体横截面的电荷量为6库，导体两端的电压为3伏，则通过该
导体的电流为 安，电流做功为 焦。当该导体两端的电压为0伏，则该导体
的电阻为 欧。
13．（3分）冰的密度为0.9×103千克/米3，质量为4.5千克冰块的体积为 米3，若该冰
块熔化成水，则水的质量为 千克，水的体积为 米3。
14．（2分）在如图所示的电路中，电源电压为U．闭合开关S，灯L发光。一段时间后，电灯熄
灭。若已知电路中只发生一处故障，且只发生在灯L或电阻R上。根据信息回答下列问题
电路中可能发生的故障是 。
①若电流表的指针指在零刻度上，请写出电压表的示数及对应的故障： 。
②15．（2分）“曹冲称象”的故事家喻户晓，曹冲设计的方法中，先后将大象和石块装载到同
一艘船上，通过称量石块的质量得到大象的质量。这种方法在科学研究中称为“等效替代
法”。
故事中，装载在船上的石块质量能替代大象质量的条件是： 。
①如图（a）（b）为探究并联电路中电阻规律的实验情景，若电阻R能等效替代电阻R
1
和
②R ，则电流表A 的示数及相关物理量应满足的条件是 。
2 3
三、作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．（3分）在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮 。
17．（3分）在图电路中的O处填入电表符号，使之成为正确的电路。
18．（3分）在如图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接。要求： 闭
合开关S后，小灯泡L发光： 向右移动变阻器的滑片P时，电流表的示数变小，且①灯L
亮度改变。 ②四、计算题（共30分）请将计算过程和答案写入答题纸的相应位置。
19．物体排开水的体积为4×10﹣3米3，求它受到的浮力F浮 。

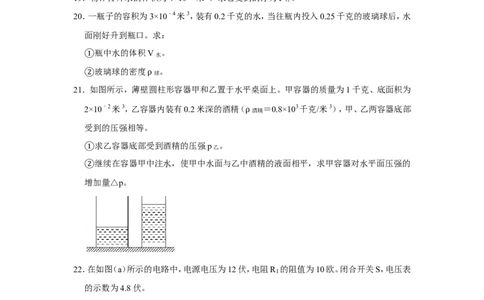

20．一瓶子的容积为3×10﹣4米3，装有0.2千克的水，当往瓶内投入0.25千克的玻璃球后，水
面刚好升到瓶口。求：
瓶中水的体积V水 。
①玻璃球的密度
球
。
21．②如图所示，薄壁ρ圆柱形容器甲和乙置于水平桌面上。甲容器的质量为1千克、底面积为
2×10﹣2米3，乙容器内装有0.2米深的酒精（
酒精
＝0.8×103千克/米3），甲、乙两容器底部
受到的压强相等。 ρ
求乙容器底部受到酒精的压强p乙 。
①继续在容器甲中注水，使甲中水面与乙中酒精的液面相平，求甲容器对水平面压强的
②增加量△p。
22．在如图（a）所示的电路中，电源电压为12伏，电阻R 的阻值为10欧。闭合开关S，电压表
1
的示数为4.8伏。
求通过电阻R 的电流I。
1
①求电阻R
2
的阻值R
2
。
②现用电阻R
0
替换电阻R
1
、R
2
中的一个，替换后闭合开关，电压表经过调整量程后，指针
③正好指在满刻度处，如图（b）所示。求电阻R 的阻值。
0五、实验题（共20分）请根据要求在答题纸的相应位置作答。
23．“测定物质的密度”实验中，实验原理是 ，实验中用 称量物体的质量，用
量筒测量物体的 。对比“测定物质的密度”和“探究物质质量与体积的关系”两
个实验，需要测量的物理量 ，多次实验的目的是 。（后两空选填“相同”
“不同”）
24．在探究串联电路中电流特点的实验中，连接电路时，电键应该是 的。使用电流表
时，所测电流不得超过它的 。在图所示电路中，将电流表分别接在A、B、C三个不
同位置，记录实验数据如表所示，分析比较实验数据及相关条件，可得出的初步结论是：
。
I （安） I （安） I （安）
A B C
0.28 0.28 0.28
25．某同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完
好。他正确串联电源、待测电阻、变阻器、电流表、开关等电路元件后，将电压表并联在电
路中。实验时他将变阻器的滑片移至一端，在闭合开关时，观察到电流表的示数为0.2安，
电压表的示数如图（a）所示，当他移动滑动变阻器滑片时，电压表的指针没有改变位置。
经过思考后，该同学调整了电路，并按规范重新实验，当他闭合开关时，电压表示数如图
（b）所示；他继续移动变阻器的滑片，当电压表示数如图（c）所示时，电流表的示数为0.28
安。请根据相关信息完成下列各题：
调整电路前，移动变阻器滑片时，电压表指针不改变位置的原因是 。
①电流表的示数为0.28安时，计算此次待测电阻的阻值为 欧。（精确到0.1欧）
②求实验中使用的变阻器的最大阻值 。 （需写出简要的计算过程或理由）
26．③盛有液体的圆柱形容器置于水平桌面，若在容器中放入一金属块后（金属块浸没在液体
中），则容器底部及水平桌面受到的压强均会增大。为了研究放入金属块前、后，圆柱形容
器底部受到液体压强的增加量△p液 以及水平桌面受到压强的增加量△p桌面 与金属块的
哪些因素有关，某同学选用了质量相等、体积不同的A、B、C金属块（V ＜V ＜V ）及体
A B C
积相同、质量不同的D、E、F金属块（m ＜m ＜m ），分别按图（a）（b）进行实验，并测得每
D E F
一次实验中的△p液 、△p桌面 ，其实验数据记录在表一中。
表一
实验序号 放入的金属块 容器底部所受液体压强增加 水平桌面所受压强增加
量△p液 （帕） 量△p桌面 （帕）
1 A 50 200
2 B 100 200
3 C 150 200
4 D 100 200
5 E 100 250
6 F 100 300
分析比较实验序号1～6数据中的△p液 、△p桌面 变化情况及相关条件，可以得到的初步
①结论是：
（a）
（b）
根据表一信息，请你在表二中选择一金属块放入图（a）中（均能浸没在液体中），使得容
②器底部受到液体压强的增加量△p液 及水平桌面受到压强的增加量△p桌面 均最大，应选择
的金属块是 ，理由是 。表二
金属块 密度 体积
甲 3V
乙 2ρ 3V
丙 3ρ 2V
ρ2020-2021 学年上海市青浦区九年级（上）期末物理试卷（一模）
参考答案与试题解析
一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选顶的代号用2B铅笔填
涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．（3分）下列物理量中，可以直接用来鉴别物质种类的是（ ）
A．质量 B．体积 C．密度 D．重力
【分析】密度是物质的一种特性，不同的物质密度一般是不同的，故据此即可鉴别不同的
物质。
【解答】解：
密度是物质的一种特性，不同物质的密度一般是不同的；而质量、体积、重力不是物质的
特性，和物质的种类没有关系，所以可以直接用来鉴别物质种类的是密度。
故选：C。
【点评】掌握密度是物质的特性，要想鉴别物质的种类，可以计算出它的密度，然后查密度
表，看到底是那种物质；当然也不能单纯只看密度的大小，还要结合多方面的知识，如：气
味、颜色等来判断。
2．（3分）浸在液体中的物体所受浮力的大小等于物体排开液体的（ ）
A．质量 B．体积 C．密度 D．重力
【分析】根据阿基米德原理直接作答即可：浸在液体中的物体受到竖直向上的浮力，浮力
的大小等于该物体排开的液体受到的重力。
【解答】解：根据阿基米德原理可知，浸在液体里的物体受到竖直向上的浮力，浮力的大小
等于它排开液体受到的重力。
故选：D。
【点评】此题考查阿基米德原理，属于识记内容，相对比较简单。
3．（3分）下列工具中，主要利用连通器原理工作的是（ ）
A．吸尘器 B．液位计 C．密度计 D．订书机
【分析】上端开口、底部相连通的容器叫连通器，当注入同一种液体，在液体不流动时连通
器内各容器的液面总是相平的，这就是连通器的原理。结合选项中物品的结构与使用特点
可做出判断。
【解答】解：A、吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，是利用流体压强与流速的关系工作的，故A
不合题意；
B、液位计是上端开口，底部相连的容器，构成了一个连通器，故B符合题意；
C、密度计是利用物体的漂浮条件来工作的，与连通器无关，故C不合题意；
D、订书机中应用了多种物理知识，包括杠杆、压强等，与连通器无关，故D不合题意。
故选：B。
【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保
持相平。
4．（3分）下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐
C．刀刃磨得锋利 D．砍刀做得重些
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面
积。
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面积。
【解答】解：A、坦克装有履带是在压力一定时，增大受力面积减小压强，符合题意；
B、钉尖做得尖锐是在压力一定时，减小受力面积增大压强，不合题意；
C、刀刃磨得锋利是在压力一定时，减小受力面积增大压强，不合题意；
D、砍刀做得重些是在受力面积一定时，增大压力来增大压强，不合题意。
故选：A。
【点评】这是一道与生活联系非常密切的物理题，在我们日常生活中经常需要根据实际情
况来增大或减小压强，要学会学以致用，活学活用，这才是学习物理的真正意义。
5．（3分）家庭电路中使用的用电器越多（ ）
A．总电流越大 B．总电阻越大 C．总电压越大 D．总电压越小
【分析】家庭电路中，用电器是并联的，家庭电路电压为220V；。
在并联电路中，电阻越并越小；
并联电路的电流规律是：干路电流等于各支路电流之和；即I＝I +I 。
1 2
【解答】解：A、在家庭电路中，家用电器是并联的，并联电路中干路电流等于各支路电流之
和；即I＝I +I ．且各支路电流不变；故同时使用的用电器越多，电路中的总电流越大；故A
1 2
正确；
B、在家庭电路中，家用电器是并联的，同时使用的用电器越多，电路的总电阻越小，故B
错误；CD、因为家庭电路中各用电器是并联的，并且家庭电路电压为220V，因此家庭电路两端
总电压不变，故CD错误。
故选：A。
【点评】本题考查了电阻的并联特点，关键是知道家庭电路的电压不变和各用电器之间的
连接方式为并联。
6．（3分）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度
L及横截面积S大小的情况，不可能存在的是（ ）
A．L甲 ＞L乙 ，S甲 ＞S乙 B．L甲 ＜L乙 ，S甲 ＜S乙
C．L甲 ＞L乙 ，S甲 ＝S乙 D．L甲 ＜L乙 ，S甲 ＞S乙
【分析】导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、
横截面积；外因是：温度。
【解答】解：
甲、乙是由同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面
积越小，电阻越大；根据题意可知，甲的电阻大于乙的电阻，不可能存在的关系是L甲 ＜L
乙
，S甲 ＜S乙 ．故D符合题意。
故选：D。
【点评】电阻是导体本身的属性，导体的电阻大小与导体的长度、横截面积和材料等有关，
注意控制变量法的应用。
7．（3分）在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示
数之比为3：4，则开关断开时，R 、R 两端的电压之比为（ ）
1 2
A．1：3 B．3：1 C．3：4 D．4：3
【分析】由电路图可知，电键S闭合时，电路为R 的简单电路，电压表测电源两端的电压；
1
电键S断开时，R 与R 串联，电压表测R 两端的电压；根据串联电路的电压特点求出电
1 2 1
键断开时R 、R 两端的电压之比。
1 2
【解答】解：由电路图可知，电键S闭合时，电路为R 的简单电路，电压表测电源两端的电
1压U；
电键S断开时，R 与R 串联，电压表测R 两端的电压U ，
1 2 1 1
因电键S从断开到闭合，电压表V两次示数之比为3：4，
所以，U：U ＝4：3，
1
因串联电路中总电压等于各分电压之和，
所以，电键断开时，R 、R 两端的电压之比：
1 2
＝ ＝ 。
故选：B。
【点评】本题考查了串联电路电压特点的应用，分清电键闭合、断开时电路的连接方式和
电压表所测的电路元件是关键。
8．（3分）均匀正方体甲、乙置于水平地面上，对水平地面的压强分别为p甲 、p乙 。现沿水平方
向切去部分后，如图所示，甲、乙剩余部分的高度和质量均相等。下列关于甲、乙的密度
甲
、
乙
和甲、乙正方体对水平地面的压强p甲 、p乙 大小的判断。正确的是（ ） ρ
ρ
A．
甲
＝
乙
，p甲 ＞p乙 B．
甲
＝
乙
，p甲 ＜p乙
C．ρ甲 ＞ρ乙 ，p甲 ＞p乙 D．ρ甲 ＞ρ乙 ，p甲 ＜p乙
【分ρ析】正ρ方体放在水平地面上，沿水平方向切去部ρ分后ρ，甲、乙剩余部分的高度相等、质
量相等。根据密度公式 ＝ 知，质量相等，体积越大，密度越小，可比较密度大小关系。
ρ
正方体放在水平地面上对地面的压力等于物体重力，对地面的压强 p＝ ＝ ＝ ＝
＝ ＝ gh，根据公式可分析甲、乙对地面的压强关系。
ρ
【解答】解：（1）由图可知，沿水平方向切去部分后，剩余部分体积V甲 ＜V乙 ；
又已知剩余部分质量m甲 ＝m乙 ；
根据密度公式 ＝ 知， ＞ ；
甲 乙
ρ ρ ρ
（2）设正方体甲、乙边长分别为L甲 ，L乙 ；
剩余部分均为长方体，且剩余部分的质量m甲 ＝m乙 ；根据m＝ V和长方体体积公式可得：m甲 ＝ 甲L甲 2h剩 ＝m乙 ＝ 乙L乙 2h剩 ；
则可得 甲ρgL甲 2＝ 乙gL乙 2﹣﹣﹣﹣﹣﹣﹣ρ﹣﹣﹣﹣ ； ρ
ρ ρ ①
正方体放在水平地面上对地面的压力等于物体重力，对地面的压强 p＝ ＝ ＝ ＝
＝ ＝ gh，
ρ
所以，切去前甲、乙对地面压强分别为：p甲 ＝ 甲gL甲 ，p乙 ＝ 乙gL乙 ；
ρ ρ
由图知L乙 ＞L甲 ，即 ＞1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
②
由 可得 ＝ ＞1，
①
所以 甲gL甲 ＞ 乙gL乙 ；
即p甲ρ＞p乙 ； ρ
故选：C。
【点评】本题主要考查了有关压强和密度的大小比较，关键是知道规则柱状体产生的压强
p＝ gh，然后能推导出两物体p的大小关系。
二、填ρ空题（共25分）请将结果填入答题纸的相应位置。
9．（3分）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为 22 0 伏，这
些电器是 并联 连接的（选填“串联”“并联”）。物理学中规定电流的方向是 正
电荷定向移动的方向。
【分析】在中国，家庭电路电压是220V；
电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径；
正、负电荷的定向移动都可形成电流，物理学规定正电荷定向移动的方向规定为电流的方
向。
【解答】解：在上海地区的家庭电路中，电灯正常工作时两端的电压是220伏；
电灯与电视机能独立工作、互不影响，所以电灯与电视机之间是并联连接的；
物理学规定正电荷定向移动的方向规定为电流的方向。
故答案是：220；并联；正。
【点评】本题考查了家庭电路电压、用电器的连接方式以及电流方向的规定，难度不大，熟
练掌握基础知识即可正确解题。10．（3分）马德堡半球实验证明了 大气压强 存在， 托里拆利 实验首次测定了大气压
的值；实验证明大气压随海拔高度的增高而 变小 （选填“变大”或“变小”）
【分析】要解答本题需掌握：马德堡半球实验，证明大气压强的存在；托里拆利实验，测出
了大气压的值，且大气压强的大小与海拔高度有关。
【解答】解：著名马德堡的实验有力的证明了大气压强的存在，意大利科学家托里拆利用
一根玻璃管第一个测量出大气压的值，一个标准大气压的大小约相当于760毫米水银柱
所产生的压强，大小为1.013×105Pa；大气压不是固定不变的，海拔高度越高，空气越稀薄，
密度越小，大气压强就越小，即大气压随着海拔的高度的增高而减小。
故答案为：大气压强；托里拆利；变小。
【点评】本题主要考查学生对大气压的存在、测量的了解和掌握，是一道基础题。
11．（3分）如图所示，一正方体木块漂浮在烧杯的水面。若向烧杯中再注入少量的水后，烧杯
底所受水的压强 变大 ，木块下表面所受水的压力 不变 ，木块所受的浮力 不变 。
（均选填“变大”“不变”或“变小”）
【分析】根据p＝ gh判断烧杯底所受水的压强变化；根据物体漂浮条件判断木块所受的浮
力变化；根据浮ρ力产生的原因判断木块下表面所受水的压力变化。
【解答】解：
若向烧杯中再注入少量的水后，水的深度h增加，由p＝ gh可知，烧杯底所受水的压强变
大； ρ
因为正方体木块漂浮，所以F浮 ＝G，木块的重力不变，则木块所受的浮力不变；
根据浮力产生的原因可知，浮力等于物体下表面与上表面所受水的压力之差，而木块上表
面所受压力始终为0，且木块所受的浮力不变，所以木块下表面所受水的压力不变。
故答案为：变大；不变；不变。
【点评】此题考查液体压强公式、物体浮沉条件的应用、同时考查浮力产生的原因，是一道
综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题。
12．（3分）若10秒内通过某导体横截面的电荷量为6库，导体两端的电压为3伏，则通过该
导体的电流为 0. 6 安，电流做功为 1 8 焦。当该导体两端的电压为0伏，则该导体的
电阻为 5 欧。【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I＝ 求出通过导体的电流，根
据W＝UIt＝UQ求出电流做的功，根据欧姆定律求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的
电压和通过的电流无关。
【解答】解：通过导体的电流：
I＝ ＝ ＝0.6A，
这段时间内电流做的功：
W＝UIt＝UQ＝3V×6C＝18J，
由I＝ 可得，导体的电阻：
R＝ ＝ ＝5 ，
Ω
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当该导体两端的电压为0伏时，导体的电阻仍为5 不变。
故答案为：0.6；18；5。 Ω
【点评】本题考查了电流的定义式和电功公式、欧姆定律的简单应用，关键是知道导体的
电阻与两端的电压和通过的电流无关。
13．（3分）冰的密度为0.9×103千克/米3，质量为4.5千克冰块的体积为 5×1 0 ﹣ 3 米3，若该
冰块熔化成水，则水的质量为 4. 5 千克，水的体积为 4.5×1 0 ﹣ 3 米3。
【分析】（1）已知冰的质量和密度，根据公式V＝ 可求冰的体积。
（2）冰化成水后质量不变，根据公式m＝ V可求熔化冰的质量，也就是水的质量。
【解答】解： ρ
（1）由 ＝ 可得，这块冰体积：
ρ
V冰 ＝ ＝ ＝5×10﹣3m3。
（2）由 ＝ 可得，该冰块熔化成水后的质量：
ρ
m水 ＝m冰1 ＝ 冰V冰1 ＝0.9×103kg/m3×5×10﹣3m3＝4.5kg。
ρ由 ＝ 可得，水的体积：
ρ
V水 ＝ ＝ ＝4.5×10﹣3m3。
故答案为：5×10﹣3；4.5；4.5×10﹣3。
【点评】本题考查体积、质量等的计算，关键是公式及其变形的灵活运用，要知道质量是物
质的一种属性，它不随物质形状、状态、位置等的改变而改变，常见题目。
14．（2分）在如图所示的电路中，电源电压为U．闭合开关S，灯L发光。一段时间后，电灯熄
灭。若已知电路中只发生一处故障，且只发生在灯L或电阻R上。根据信息回答下列问题
电路中可能发生的故障是 灯泡短路或灯泡断路或电阻 R 断路 。
①若电流表的指针指在零刻度上，请写出电压表的示数及对应的故障： 0 ， R 断路； U ，灯
②泡断路 。
【分析】根据电路图可知，灯泡与电阻R组成串联电路，电流表测串联的电流，电压表测灯
泡两端的电压；电灯熄灭，说明电路出现了断路或灯泡短路的现象；然后根据电流表示数
分析电路故障的原因。
【解答】解： 由电路图可知，灯泡L与电阻R组成串联电路，电流表测串联的电流，电压
表测灯泡两①端的电压；一段时间后，电灯熄灭，这说明通过灯泡无电流或灯泡短路，即故
障可能是：灯泡短路或灯泡断路或电阻R断路；
若电流表的指针指在零刻度上，这表明电路出现了断路现象；若电压表示数为0，这表
②明电压表与电源之间是断开的，即R断路；若电压表示数为U，则表明电压表测量的是电
源电压，则故障是灯泡断路。
故答案为： 灯泡短路或灯泡断路或电阻R断路； 0，R断路；U，灯泡断路。
【点评】电路①故障问题是中考物理考查的热点，也是难②点，一般题目设计的都是一处故障，
原因只有两个：短路或开路。
15．（2分）“曹冲称象”的故事家喻户晓，曹冲设计的方法中，先后将大象和石块装载到同一艘船上，通过称量石块的质量得到大象的质量。这种方法在科学研究中称为“等效替代
法”。
故事中，装载在船上的石块质量能替代大象质量的条件是： 水面所达到相同的地方
①。
如图（a）（b）为探究并联电路中电阻规律的实验情景，若电阻R能等效替代电阻R 和
1
②R ，则电流表A 的示数及相关物理量应满足的条件是 电流表 A 的示数应满足与电流
2 3 3
表 A 的示数相等；电源电压相同 。
1
【分析】等效替代法是科学研究中常用的方法之一，是在保证某种效果相同的前提下，将
实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理
过程来研究和处理的方法，将复杂的问题简单化。
【解答】解： 曹冲在这一过程中所用到的物理方法是等效替代法。即先后将大象和石块
装载到同一艘①船上，在水面所达到相同的地方时，作用效果相同。所以故事中，装载在船
上的石块质量能替代大象质量的条件是：水面所达到相同的地方，即排开水的体积相同。
图（b）中电阻R是替代图（a）中并联电阻R 和R 的电阻，根据等效替代法可知，要使
1 2
②接入电路的效果相同；则电路两端的电压和电流都应相同，即电源电压相同，干路上的电
流相同，只有这样电流表A 的示数与电流表A 的示数相等，即电源电压相同，并且电流
3 1
表A 的示数应满足与电流表A 的示数相等的条件。
3 1
故答案为： 水面所达到相同的地方； 电流表A 的示数应满足与电流表A 的示数相
3 1
等；电源电压①相同。 ②
【点评】本题考查“等效替代法”在物理学中的应用，知道等效替代的前提是在保证某种
效果相同的前提下进行替代，否则不能替代。
三、作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．（3分）在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮 。【分析】首先根据小球在水中的状态判断小球所受浮力大小，再确定一个标度，并用这个
标度去准确表示出力的大小。
【解答】解：小球在水中悬浮，则所受浮力F浮 ＝G＝10N，选取标度为5N，过小球重心沿竖
直向上的方向画一条有向线段，使线段长度为标度的2倍。如图所示：
【点评】此题考查了力的图示的画法，力的图示比示意图要求更加严格，在作图时，注意线
段的长度必须与标度统一起来。
17．（3分）在图电路中的O处填入电表符号，使之成为正确的电路。
【分析】根据电流表与被测电路串联，电压表与被测电路并联即可完成电路。
【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，最上边的〇与电源
并联，所以是电压表；左边的〇与灯泡串联，是电流表；右边的〇与电阻并联，为电压表，
如图所示：
。
【点评】考查了电流表和电压表的使用，关键是知道电流表与被测电路串联，电压表与被测电路并联。
18．（3分）在如图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接。要求： 闭
合开关S后，小灯泡L发光： 向右移动变阻器的滑片P时，电流表的示数变小，且①灯L
亮度改变。 ②
【分析】由题意可知，闭合开关S后，小灯泡L发光，且向右移动变阻器的滑片P时，电流
表的示数变小，且灯L亮度改变，说明滑动变阻器和灯泡串联，且滑片右移时接入电路中
的电阻变大，则变阻器的左下方接线柱必须接入电路中，据此进行解答。
【解答】解：经分析可知，变阻器的左下方接线柱与灯泡串联，向右移动变阻器的滑片P时
接入电路中的电阻变大，电流表的示数变小，且灯L亮度改变，如下图所示：
【点评】本题考查了滑动变阻器的正确连接，要注意变阻器串联在电路中的原则是“一上
一下”，接入电路中的电阻取决于靠近下方接线柱还是远离下方接线柱。
四、计算题（共30分）请将计算过程和答案写入答题纸的相应位置。
19．物体排开水的体积为4×10﹣3米3，求它受到的浮力F浮 。
【分析】已知物体排开水的体积，利用阿基米德原理F浮 ＝ 水V排g求物体受到的浮力。
【解答】解：物体排开水的体积V排 ＝4×10﹣3m3， ρ
物体受到的浮力：F浮 ＝ 水V排g＝1.0×103kg/m3×4×10﹣3m3×9.8N/kg＝39.2N。
答：物体受到的浮力为3ρ9.2N。
【点评】本题考查了阿基米德原理的应用，是一道基础题。
20．一瓶子的容积为3×10﹣4米3，装有0.2千克的水，当往瓶内投入0.25千克的玻璃球后，水面刚好升到瓶口。求：
瓶中水的体积V水 。
①玻璃球的密度
球
。
②【分析】 已知水ρ的质量，利用密度公式变形可求得水的体积；
玻璃球①的体积等于瓶子容积减去瓶内水的体积，已知玻璃球的质量，由密度公式可求
②得玻璃球的密度。
【解答】解： 已知瓶中水的质量m水 ＝0.2kg，
①
由 ＝ 可得
ρ
瓶中水的体积V水 ＝ ＝ ＝2×10﹣4m3；
玻璃球的体积：V球 ＝V瓶 ﹣V水 ＝3×10﹣4m3﹣2×10﹣4m3＝1×10﹣4m3
②
玻璃球密度：
球
＝ ＝ ＝2.5×103kg/m3。
ρ
答： 瓶中水的体积V水 为2×10﹣4m3；
玻①璃球的密度
球
为2.5×103kg/m3。
【②点评】本题考查体ρ 积、密度等的计算，关键是想到玻璃球体积加0.2kg水的体积等于瓶子
容积。
21．如图所示，薄壁圆柱形容器甲和乙置于水平桌面上。甲容器的质量为1千克、底面积为
2×10﹣2米3，乙容器内装有0.2米深的酒精（
酒精
＝0.8×103千克/米3），甲、乙两容器底部
受到的压强相等。 ρ
求乙容器底部受到酒精的压强p乙 。
①继续在容器甲中注水，使甲中水面与乙中酒精的液面相平，求甲容器对水平面压强的
②增加量△p。
【分析】（1）根据p＝ gh求出乙容器底部受到酒精的压强；
（2）根据甲、乙两容器底ρ部受到的压强相等求出水的高度，由于甲容器上下粗细相同，所以当甲中水面与乙中酒精的液面相平时，甲容器对水平面压强的增加量△p＝ g△h，据此
求出甲容器对水平面压强的增加量。 ρ
【解答】解：（1）乙容器底部受到酒精的压强：p乙 ＝ 酒精gh酒精 ＝0.8×103kg/m3×10N/
kg×0.2m＝1600Pa； ρ
（2）由 p 甲 ＝p 乙 和 p＝ gh 可得，甲容器中水的深度： h 水 ＝ ＝
ρ
＝0.16m，
当甲中水面与乙中酒精的液面相平，水深度的变化量：△h＝0.2m﹣0.16m＝0.04m，
甲容器对水平面压强的增加量：△p＝ 水g△h＝1.0×103kg/m3×10N/kg×0.04m＝400Pa。
答： 乙容器底部受到酒精的压强为1ρ600Pa。
当①甲中水面与乙中酒精的液面相平时，甲容器对水平面压强的增加量为400Pa。
【②点评】本题考查液体压强公式的应用，关键明确上下粗细相同的容器，容器对水平面压
强的变化量等于液体压强的变化量。
22．在如图（a）所示的电路中，电源电压为12伏，电阻R 的阻值为10欧。闭合开关S，电压表
1
的示数为4.8伏。
求通过电阻R 的电流I。
1
①求电阻R
2
的阻值R
2
。
②现用电阻R
0
替换电阻R
1
、R
2
中的一个，替换后闭合开关，电压表经过调整量程后，指针
③正好指在满刻度处，如图（b）所示。求电阻R 的阻值。
0
【分析】由图知，两电阻串联，电压表测量电阻R 两端的电压，
1
根据欧姆定律算出通过电阻R 的电流；
1
①根据串联电路的特点分析电阻R
2
两端的电压和电流，由欧姆定律算出电阻R
2
的阻值；
②根据电压表示数的变化判断出替换的电阻，进一步计算电路的电流和电阻R
0
的阻值。
③【解答】解：由图知，两电阻串联，电压表测量电阻R
1
两端的电压，通过电阻R 的电流：
1
①
I ＝ ＝ ＝0.48A：
1
根据串联电路电压的规律可知，电阻R 两端的电压：
2
②U
2
＝U﹣U
1
＝12V﹣4.8V＝7.2V；
由欧姆定律可得R 的阻值：
2
R ＝ ＝ ＝ ＝15 ；
2
Ω
因为电源电压为12V，故电压表满偏时选择的为0～3V的量程，
③若用R
0
替换R
1
，则R
0
两端的电压为3V，
R 两端的电压U ＝U﹣U ＝12V﹣3V＝9V，
2 2 0
I＝ ＝ ＝0.6A，
R ＝ ＝ ＝5 ；
0
Ω
若用R 替换R ，则R 两端的电压为3V，
0 2 1
R 两端的电压U ＝U﹣U ＝12V﹣3V＝9V，
0 0 1
I＝ ＝ ＝0.3A，
R ＝ ＝ ＝30 ；
0
Ω
故电阻R 的阻值5 或30 。
0
答： 通过电阻RΩ1 的电流Ω为0.48A；
电①阻R
2
的阻值为15 ；
②电阻R
0
的阻值为5 Ω或30 。
【③点评】本题考查了串Ω联电路Ω的特点和欧姆定律的灵活应用，关键是根据电压表示数的变
化判断出替换的电阻，进一步计算电路电流和电阻R 的阻值。
0
五、实验题（共20分）请根据要求在答题纸的相应位置作答。
23．“测定物质的密度”实验中，实验原理是 ＝ ，实验中用 天平 称量物体的质量，
ρ用量筒测量物体的 体积 。对比“测定物质的密度”和“探究物质质量与体积的关
系”两个实验，需要测量的物理量 质量、体积 ，多次实验的目的是 不同 。（后两空
选填“相同”“不同”）
【分析】（1）“测定物质的密度”的实验中，实验原理是：＝ ，需要用天平测量物体的
ρ
质量，用量筒测量体积；
（2）“探究物质质量与体积的关系”实验目的是：在物质一定时，探究物体的质量和体积
的关系。需要测量物体的质量和体积。
“测定物质的密度”实验目的是：测量物体的密度。需要测量物体的质量和体积，根据密
度公式求出物体的密度。
【解答】解：（1）在“测定物质的密度”的实验中，实验原理是：＝ ，需要用天平测量物
ρ
体的质量，用量筒测量体积；
（2）“探究物质质量与体积的关系”实验目的：在物质一定时，探究物体的质量和体积的
关系，因此需要测量物体的质量和体积，多次测量的目的是为了寻找普遍规律，避免偶然
性；
“测定物质的密度”实验目的：测量物体的密度，需要多次测量物体的质量和体积，然后
求平均值来减小误差的；
因此两次实验的目的是不同的。
故答案为： ＝ ；天平；体积；质量、体积；不同。
ρ
【点评】对于实验题，要明确每一个实验的实验器材、实验目的、实验原理、实验要测量的
物理量、实验步骤等。
24．在探究串联电路中电流特点的实验中，连接电路时，电键应该是 断开 的。使用电流表
时，所测电流不得超过它的 量程 。在图所示电路中，将电流表分别接在A、B、C三个
不同位置，记录实验数据如表所示，分析比较实验数据及相关条件，可得出的初步结论是：
串联电路中各处的电流相等 。
I （安） I （安） I （安）
A B C
0.28 0.28 0.28【分析】连接电路时，开关必须断开，这是保护电路的需要，是电学实验中的基本要求；电
流表与属精密的测量仪器，要在量程范围内使用，也是基本的使用规则；比较三次测量的
实验结果，可得出串联电路中的电路特点。
【解答】解：在连接电路时，电键应该是断开的，这样可以保护电路；电流表在使用时不得
超过它的量程，否则可能损坏电流表；从数据中可以看出，三次测量的结果都是0.28A，因
此可得出初步结论，串联电路中各处的电流相等。
故答案为：断开；量程；串联电路中各处的电流是相等的。
【点评】连接电路时开关要断开、使用电流表不能超过其量程，这都是电学实验中的基本
操作要求，是我们应该熟知的。分析实验结论要从数据的角度进行比较，当然，此实验中
如果多做几次将更有说服力。
25．某同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完
好。他正确串联电源、待测电阻、变阻器、电流表、开关等电路元件后，将电压表并联在电
路中。实验时他将变阻器的滑片移至一端，在闭合开关时，观察到电流表的示数为0.2安，
电压表的示数如图（a）所示，当他移动滑动变阻器滑片时，电压表的指针没有改变位置。
经过思考后，该同学调整了电路，并按规范重新实验，当他闭合开关时，电压表示数如图
（b）所示；他继续移动变阻器的滑片，当电压表示数如图（c）所示时，电流表的示数为0.28
安。
请根据相关信息完成下列各题：
调整电路前，移动变阻器滑片时，电压表指针不改变位置的原因是 电压表测量电源
①电压 。
电流表的示数为0.28安时，计算此次待测电阻的阻值为 7. 1 欧。（精确到0.1欧）
②求实验中使用的变阻器的最大阻值 22. 9 。 （需写出简要的计算过程或理由）
③ Ω【分析】（1）电路中，电源两端电压是不变的，据此判断电压表测量的电压值；
（2）根据串联电路电压规律、结合图（a）、图（b）确定读出电压表的示数，根据欧姆定律求
出待测电阻的阻值；
（3）当滑动变阻器接入电路的阻值最大时，电路电流最小，先根据欧姆定律求出电路总电
阻，然后根据电阻的串联求出滑动变阻器的最大阻值。
【解答】解：（1）因电路中电源两端电压不变，所以移动滑动变阻器的滑片，电压表示数不
变，说明电压表测量电源电压；
（2）因串联电路两端电压等于各部分电压之和，所以图（a）中电压表的示数大于图（b）中
电压表的示数，即图（a）中电压表的量程为0～15V，分度值为0.5V，示数为6V；图（b）中
电压表量程为0～3V，分度值为0.1V，示数为2V；
由I＝ 可得，待测电阻的阻值：R＝ ＝ ≈7.1 ；
Ω
（3）当滑动变阻器接入电路的阻值最大时，电路电流最小，电路的总电阻：R总 ＝ ＝
＝30 ，
Ω
因串联电路中的总电阻等于各部分电阻之和，所以滑动变阻器的最大阻值：R最大 ＝R总 ﹣
R＝30 ﹣7.1 ＝22.9 。
故答案Ω为：（Ω1）电压Ω表测量电源电压；（2）7.1；（3）22.9 。
【点评】本题用电流表、电压表测电阻，考查电表读数、串联电路Ω的规律、欧姆定律的运用，
同时考查了推理能力和数据处理能力，难度较大。
26．盛有液体的圆柱形容器置于水平桌面，若在容器中放入一金属块后（金属块浸没在液体
中），则容器底部及水平桌面受到的压强均会增大。为了研究放入金属块前、后，圆柱形容
器底部受到液体压强的增加量△p液 以及水平桌面受到压强的增加量△p桌面 与金属块的
哪些因素有关，某同学选用了质量相等、体积不同的A、B、C金属块（V ＜V ＜V ）及体
A B C
积相同、质量不同的D、E、F金属块（m ＜m ＜m ），分别按图（a）（b）进行实验，并测得每
D E F
一次实验中的△p液 、△p桌面 ，其实验数据记录在表一中。
表一
实验序号 放入的金属块 容器底部所受液体压强增加 水平桌面所受压强增加
量△p液 （帕） 量△p桌面 （帕）
1 A 50 2002 B 100 200
3 C 150 200
4 D 100 200
5 E 100 250
6 F 100 300
分析比较实验序号1～6数据中的△p液 、△p桌面 变化情况及相关条件，可以得到的初步
①结论是：
（a） △ p 液 随着放入并浸没金属块体积增大而增大，且与金属块的质量无关
（b） △ p 桌面 随着放入并浸没金属块质量增大而增大，且与金属块的体积无关
根据表一信息，请你在表二中选择一金属块放入图（a）中（均能浸没在液体中），使得容
②器底部受到液体压强的增加量△p液 及水平桌面受到压强的增加量△p桌面 均最大，应选择
的金属块是 乙 ，理由是 需要物体的体积和质量均最大 。
表二
金属块 密度 体积
甲 3V
乙 2ρ 3V
丙 3ρ 2V
ρ
【分析】 （a）已知A、B、C金属块质量和体积大小关系，分析比较实验序号1～3数据，可
知△p液 ①逐渐变大，得出△p液 随变化量的变化关系；
已知D、E、F金属块体积和质量大小关系，分析比较实验序号4～6数据，可知△p液 均为
100Pa，得出△p液 随与变化量的关系；
综上得出结论；
（b）已知D、E、F金属块体积和质量大小关系，分析比较实验序号4～6数据，可知水平桌
面所受压强增加量△p桌面 逐渐变大，据此得出△p桌面 与变化量的关系；
已知A、B、C金属块质量和体积大小关系，分析比较实验序号1～3数据可知，水平桌面所
受压强增加量△p桌面 都为200Pa，从而得出△p桌面 与变化量的关系；综上得出结论；
运用在述结论，根据密度公式分析回答。
【②解答】解： （a）A、B、C金属块质量相等、体积大小为：V
A
＜V
B
＜V
C
，分析比较实验序号
1～3数据中①的△p液 逐渐变大，得出△p液 随着放入并浸没金属块体积增大而增大；
D、E、F金属块体积相同、质量大小为：m ＜m ＜m ，分析比较实验序号4～6数据中的
D E F
△p液 均为100Pa，△p液 随与金属块的质量无关；
综上：△p液 随着放入并浸没金属块体积增大而增大，且与金属块的质量无关；
（b）已知D、E、F金属块体积相同、质量大小为：m ＜m ＜m ，分析比较实验序号4～6数
D E F
据，水平桌面所受压强增加量△p桌面 逐渐变大，故得出△p桌面 随着放入并浸没金属块质量
增大而增大；
A、B、C金属块质量相等、体积大小为：V ＜V ＜V ，分析比较实验序号1～3数据可知，
A B C
水平桌面所受压强增加量△p桌面 都为200Pa，△p桌面 与金属块的体积无关；
综上：△p桌面 随着放入并浸没金属块质量增大而增大，且与金属块的体积无关；
根据△p液 随着放入并浸没金属块体积增大而增大，要使使得容器底部受到液体压强的
②增加量△p液 最大，应选择体积最大物体，即选择甲乙；
根据△p桌面 随着放入并浸没金属块质量增大而增大，要使水平桌面受到压强的增加量△p
桌面
最大，应选择质量最大的物体，根据m＝ V，因乙的密度大于甲的密度，故乙的质量大
于甲的质量，所以，在表二中选择一金属块放ρ入图（a）中（均能浸没在液体中），使得容器
底部受到液体压强的增加量△p液 及水平桌面受到压强的增加量△p桌面 均最大，应选择的
金属块是乙，理由是：需要物体的体积和质量均最大。
故答案为： （a）△p液 随着放入并浸没金属块体积增大而增大，且与金属块的质量无关；
（b）△p桌面①随着放入并浸没金属块质量增大而增大，且与金属块的体积无关；
乙；需要物体的体积和质量均最大。
② 【点评】本题研究放入金属块前、后，圆柱形容器底部受到液体压强的增加量△p液 以
及水平桌面受到压强的增加量△p桌面 与金属块的哪些因素有关，考查控制变量法、数据分析
和归纳结论的能力及运用知识解决实际问题的能力，难度较大。
