闵行区 2021 学年九年级第一学期期末考试
物理试卷
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂
在答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂．
1. 下列物理量中能用来鉴别物质种类的是（ ）
A. 密度 B. 质量 C. 体积 D. 压强
【答案】A

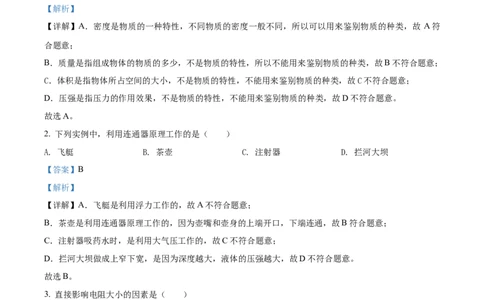

【解析】
【详解】A．密度是物质的一种特性，不同物质的密度一般不同，所以可以用来鉴别物质的种类，故 A符
合题意；
B．质量是指组成物体的物质的多少，不是物质的特性，所以不能用来鉴别物质的种类，故B不符合题意；
C．体积是指物体所占空间的大小，不是物质的特性，不能用来鉴别物质的种类，故C不符合题意；
D．压强是指压力的作用效果，不是物质的特性，不能用来鉴别物质的种类，故D不符合题意。
故选A。
2. 下列实例中，利用连通器原理工作的是（ ）
A. 飞艇 B. 茶壶 C. 注射器 D. 拦河大坝
【答案】B
【解析】
【详解】A．飞艇是利用浮力工作的，故A不符合题意；
B．茶壶是利用连通器原理工作的，因为壶嘴和壶身的上端开口，下端连通，故B符合题意；
C．注射器吸药水时，是利用大气压工作的，故C不符合题意；
D．拦河大坝做成上窄下宽，是因为深度越大，液体的压强越大，故D不符合题意。
故选B。
3. 直接影响电阻大小的因素是（ ）
A. 电荷量 B. 电压 C. 电流 D. 长度
【答案】D
【解析】
【详解】电阻是导体 的一种属性，其大小受导体材料、长度和横截面积影响，还可能受温度的影响，与其
它因素无关，故ABC不符合题意，D符合题意。
故选D。
4. 在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（ ）
学科网（北京）股份有限公司A. B. C. D.
【答案】C
【解析】
【详解】交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有
各自独立的开关控制灯泡。故C符合题意。故选C。
的

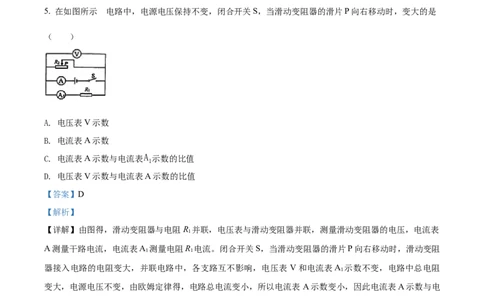

5. 在如图所示 电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是
（ ）
A. 电压表V示数
B. 电流表A示数
C. 电流表A示数与电流表A 示数的比值
1
D. 电压表V示数与电流表A示数的比值
【答案】D
【解析】
【详解】由图得，滑动变阻器与电阻R 并联，电压表与滑动变阻器并联，测量滑动变阻器的电压，电流表
1
A测量干路电流，电流表A 测量电阻R 电流。闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻
1 1
器接入电路的电阻变大，并联电路中，各支路互不影响，电压表 V和电流表A 示数不变，电路中总电阻
1
变大，电源电压不变，由欧姆定律得，电路总电流变小，所以电流表 A示数变小，因此电流表A示数与电
流表A 示数的比值变小，电压表V示数与电流表A示数的比值变大，故ABC不符合题意，D符合题意。
1
故选D。
6. 实心均匀正方体甲、乙按如图所示放置在水平桌面上，已知它们对桌面的压强相等。现将乙在桌面外的
部分沿竖直方向切去，切去的比例为n。甲按相同比例n沿水平方向切去一部分，并将切去部分叠放在对
方剩余的上方，此时甲、乙对桌面的压力分别为F 、F ，压强分别为p 、p 。关于压力、压强的大小
甲 乙 甲 乙
关系，下列判断正确的是（ ）
学科网（北京）股份有限公司A. F =F p >p B. F >F p <p
甲 乙 甲 乙 甲 乙 甲 乙
C. F =F p <p D. F <F p >p
甲 乙 甲 乙 甲 乙 甲 乙
【答案】B
【解析】
的
【详解】设未切割前，甲乙 重力分别为G 、G ，甲乙的底面积分别为S 、S ，桌面水平，甲乙对桌
甲 乙 甲 乙
面的压力分别为
F' =G ，F' =G
甲 甲 乙 乙
甲乙对桌面的压强
F' G F' G
p' = 甲= 甲 ， p' = 乙 = 乙
甲 S S 乙 (1-n)S (1-n)S
甲 甲 乙 乙
依题意得，甲乙未切割前对桌面的压强相等，即
G G
甲= 乙
S (1-n)S
甲 乙
所以
G S
1-n= 乙 甲
G S
甲 乙
因为
S >S
甲 乙
所以
G >G
甲 乙
甲乙切去比例为n，并将切去部分叠放在对方剩余的上方，甲乙对桌面的压力变为
F =(1-n)G +nG ，F =(1-n)G +nG
甲 甲 乙 乙 乙 甲
所以
F -F =(1-n)G +nG -[(1-n)G +nG ]=(1-n)(G -G )-n(G -G )=(1-2n)(G -G )
甲 乙 甲 乙 乙 甲 甲 乙 甲 乙 甲 乙
由图得
学科网（北京）股份有限公司1
n<
2
所以
F -F =(1-2n)(G -G )>0
甲 乙 甲 乙
甲乙对桌面的压强变为
F (1-n)G +nG F (1-n)G +nG
p = 甲= 甲 乙，p = 乙= 乙 甲
甲 S S 乙 S' (1-n)S
甲 甲 乙 乙
所以

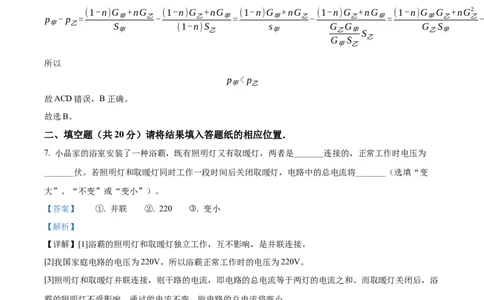

(1-n)G +nG (1-n)G +nG (1-n)G +nG (1-n)G +nG (1-n)G G +nG2 (1-n)G G +nG2 nG2 -nG2
p -p = 甲 乙- 乙 甲= 甲 乙- 乙 甲= 甲 乙 乙- 甲 乙 甲= 乙 甲<0
甲 乙 S (1-n)S s G G G S G S G S
甲 乙 甲 乙 甲S 乙 甲 乙 甲 乙 甲
G S 乙
甲 乙
所以
p <p
甲 乙
故ACD错误，B正确。
故选B。
二、填空题（共20分）请将结果填入答题纸的相应位置．
7. 小晶家的浴室安装了一种浴霸，既有照明灯又有取暖灯，两者是_______连接的，正常工作时电压为
_______伏。若照明灯和取暖灯同时工作一段时间后关闭取暖灯，电路中的总电流将_______（选填“变
大”、“不变”或“变小”）。
【答案】 ①. 并联 ②. 220 ③. 变小
【解析】
【详解】[1]浴霸的照明灯和取暖灯独立工作，互不影响，是并联连接。
[2]我国家庭电路的电压为220V，所以浴霸正常工作时的电压为220V。
[3]照明灯和取暖灯并联连接，则干路的电流，即电路的总电流等于两灯的电流之和。而取暖灯关闭后，浴
霸的照明灯不受影响，通过的电流不变，则电路的总电流将变小。
8. 物理知识与日常生活密切相关：如图（a）所示射箭时用的手指皮垫是通过增大受力面积来减小_______；
如图（b）所示的橡胶吸盘是利用_________“吸附”在墙上的；图（c）所示装有水的塑料袋向外鼓出的
原因是_______。
学科网（北京）股份有限公司【答案】 ①. 压强 ②. 大气压强 ③. 水对容器侧壁有压强
【解析】
【详解】[1]射箭时用的手指皮垫是压力不变时，增大受力面积，来减小压强。
[2]橡胶吸盘使用时将吸盘和墙之间的空气排出，在大气压强的作用下，紧紧地贴在墙壁上。
[3]水对容器底部和侧壁都有压强有压强，装有水的塑料袋在水的压强的作用下向外鼓出。
9. 某导体电阻为10欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为_______库，它两端
的电压为_______伏。当通过该导体的电流为0.6安时，它的电阻为_______欧。
【答案】 ①. 1 ②. 2 ③. 10
【解析】
【详解】[1]5秒内通过导体横截面积的电荷量
Q=It=0.2A×5s=1C
[2]导体两端的电压
U=IR=0.2A×10Ω=2V
[3]电阻是导体的一种属性，不随通过导体电流的变化而变化，只与导体的材料、横截面积和长度有关，所
以该导体的电阻仍为10Ω。
10. 如图所示是我国第二艘055型万吨驱逐舰“拉萨号”，它于2021年3月正式亮相，其综合作战能力在
当今世界位居同类舰艇前列，“拉萨号”受到的浮力方向_________，若舰上的直升机飞离甲板后，航母
所受的浮力大小将_______，排开水的体积_______（后两空均选填“变大”“不变”或“变小”）。
【答案】 ①. 竖直向上 ②. 变小 ③. 变小
【解析】
【详解】[1]浸在液体中的物体受到向上的浮力，“拉萨号”受到的浮力方向是竖直向上的。
[2]航母在水中漂浮，浮力等于自身重力，直升机飞离甲板后，自重减小，所以航母所受浮力减小。
[3]根据阿基米德原理F =ρ gV 可知排开水的体积要减小。
浮 液 排
11. 如图所示的电路中，铅笔芯ab两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电
路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向
左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
学科网（北京）股份有限公司【答案】 ①. 小灯短路或铅笔芯断路 ②. 电流表 ③. 小灯泡短路
【解析】
【详解】[1]由图可知，灯泡和铅笔芯串联，电压表测量铅笔芯两端的电压，电流表测量电路中的电流，闭
合开关S，小灯泡L不亮，且电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障可能是
灯L短路或铅笔芯断路。
[2][3]如果铅笔芯断路，电路中出现断路，电流表没有示数，电压表的正负接线柱与电源两极相连，电压表
示数等于电源电压，将导线从a端沿笔芯向左移动时，电流表仍然没有示数，电压表的正负接线柱与电源
两极相连，电压表示数等于电源电压，所以两个电表示数都没有变化；如果灯L短路，只有铅笔芯的简单
电路，电压表测量电源电压，电压表的示数等于电源电压，将导线从a端沿笔芯向左移动时，笔芯接入电
路的电阻长度变短，电阻变小，电路中的电流变大，即电流表的示数变大，电压表测量电源电压，电压表
的示数不变，只有电流表示数发生变化。
12. 小晨对同种液体内部压强的规律提出两种猜想：
①同种液体内部压强大小与液体高度有关；
②同种液体内部压强大小与液体深度有关。
于是他对同种液体内部压强 的规律进行研究，在横截面积相同的柱形容器侧壁开口处包有相同的橡皮膜，
注入不同深度的水，容器侧壁开口处与水面的距离从左往右分别为h 、h 、h 、h 、h 且
1 2 3 4 5
h <h <h =h =h ，橡皮膜的鼓起情况及相关现象如图所示：（图c、d、e橡皮膜鼓起程度相同）
1 2 3 4 5
（1）实验中是通过观察_______现象来判断液体内部压强的大小；
（2）小晨观如图（a）、（b）、（c）的实验现象认为：同种液体，液体内部压强大小随着液体高度的增
加而增大；请你根据上述实验现象判断小晨的结论正确与否，并阐述理由：
小晨的结论是________，理由1：________；理由2：________。
【答案】 ①. 橡皮膜的凸出程度 ②. 不正确 ③. 见解析
④. 见解析
学科网（北京）股份有限公司【解析】
【详解】（1）[1]实验中，橡皮膜受到液体的压强，会向外凸出，液体压强越大，凸出程度越大，实验中
是通过观察橡皮膜凸出程度的大小来判断液体内部压强的大小。
（2）[2][3][4]由图（a）、（b）和（c）可知，图中深度、高度都不同，根据控制变量法得，研究同种液
体内部压强大小与高度关系时，应控制液体的深度相同，改变液体的高度；由图（c）、（d）和（e）可知，
液体深度相同，高度不同，但是液体压强相同，说明液体内部压强大小与高度无关；故小晨的结论时错误
的。
三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．
13. 如图所示，物体对斜面的压力为10牛，请用力的图示法画出斜面受到的压力F。
【答案】
【解析】
【详解】物体对斜面的压力，作用在斜面上，方向垂直于斜面向下，其大小为10N，以5N为一个标度，
作图如下
14. 在如图所示电路的○里填上适当的电表符号，使之成为正确的电路。
学科网（北京）股份有限公司【答案】
【解析】
【详解】由电路图知，两灯应并联在电路中，电流表在干路，测电路的总电流，并在 L 两端是电压表，测
1
电源电压，作图如下
四、综合题（共34分）请将计算过程和答案写入答题纸的相应位置．
15. 如图所示，用5牛的力将重为4×10-3牛的图钉压入木块，针尖面积约为5×10-7米❑ 2，求木块表面受
到的压强．
【答案】1×107Pa
【解析】
【详解】解：木块表面受到的压强
F 5N
p= = =1×107Pa
S 5×10-7m2
答：木块表面受到的压强为1×107Pa。
16. 小华做“用电流表、电压表测电阻”实验，连接完成最后一根导线时的电路如图（a）所示。
学科网（北京）股份有限公司①请找出小华操作过程中的错误，并说明正确的操作；________
②小华重新正确连接电路、操作规范，闭合开关后电压表、电流表示数如图（b）所示，可得待测电阻的
阻值是_______欧；
③接下来小华通过_______来改变待测电阻两端的电压和电流，从而得到多组数据。
【答案】 ①. 见解析 ②. 5 ③. 移动滑片
【解析】
【详解】①[1]由图（a）知，在连接电路时，开关闭合，滑动两个接线柱都接在下端。正确的连接方法是：
在连接电路时，断开开关，变阻器接线柱要一上一下接法，并把滑片置于阻值最大处。
②[2]由图（b）知，电压表所选为0~3V量程，对应分度值为0.1V，示数为1.2V；电流表所选量程为
0~0.6A量程，对应分度值为0.02A，示数为0.24A。那么待测电阻的阻值
U 1.2V
R= = =5Ω
I 0.24A
③[3]接着，小华需要通过移动滑片，改变滑动变阻器接入电路的阻值，从而改变待测电阻两端的电压和通
过电路中的电流，得到多组数据，通过求平均值来减小实验误差。
17. 在如图所示的电路中，电源电压U且保持不变，R 的阻值为30欧，电流表A 的示数为0.2安。闭合开
1 1
关S后，某电流表示数改变了0.3安。求：
①电源电压U；
②电路中的总电阻R。
【答案】①6V；②12Ω
【解析】
【详解】解：①由电路图知，两电阻并联，电流表A 测R 支路的电流，A 测干路的电流。开关断开时，
1 1 2
学科网（北京）股份有限公司电路中只有R 工作，则
1
U =I R =0.2A×30Ω=6V
1 1 1
此时电源电压
U=U =6V
1
②并联电路中，各个用电器独立工作，那么开关闭合或断开，对R 支路无影响，所以电流表A 的示数不
1 1
变，所以开关闭合后，示数发生变化的是A，据并联电路的电流特点知，干路的电流
2
I=I +I =0.2A+0.3A=0.5A
1 2
则电路中的总电阻
U 6V
R= = =12Ω
I 0.5A
答：①电源电压U为6V；
②电路中的总电阻R为12Ω。
18. 水平桌面上有一底面积为5×10-2米❑ 2轻质薄壁圆柱形容器，容器内装有水。底面积为1×10-2米❑ 2
的厚壁柱形杯内装满体积为2×10-3米❑ 3的水，竖直放入容器中触底，静止后如图（a）所示。求：
①杯中水的质量m ；
水
②接着将杯中的水全部倒入容器内，再把空杯子竖直放入容器中仍触底，如图（b）所示。
（a）判断薄壁容器对水平桌面的压强变化情况，并说明理由；
（b）薄壁容器底部受到水的压强变化量Δp 。
水
【答案】①2kg；②（a）薄壁容器对水平桌面的压强不变，理由见解析；（b）490Pa
【解析】
【详解】解：①杯中水的质量
m =ρ V =1.0×103kg/m3×2×10-3m3=2kg
水 水 水
②（a）薄壁容器对水平桌面的压强不变。因为整个过程中，轻质容器中的水未溢出，水的重力不变，厚
壁柱形杯的重力不变，由
F =G +G
压 水 杯
F
可知薄壁容器对水平桌面的压力不变，受力面积不变，据p= ，则薄壁容器对水平桌面的压强不变。
S
（b）薄壁容器内水的深度变化量
学科网（北京）股份有限公司V 2×10-3m3
Δh = 水 = =0.05m
水 S -S 5×10-2m2-1×10-2m2
容器 杯
则薄壁容器底部受到水的压强变化量
Δp =ρ gΔh =1.0×103kg/m3×9.8N/kg×0.05m=490Pa
水 水 水
答：①杯中水的质量m 为2kg；
水
②（a）薄壁容器对水平桌面的压强不变；
（b）薄壁容器底部受到水的压强变化量 p为490Pa。
19. 在如图所示的电路中，电源电压为18∆伏且保持不变，电阻R
1
的阻值为10欧，R
2
的阻值为40欧。闭合
开关S后，求：
①通过R 的电流I ；
2 2
②用滑动变阻器R 先后替换R 和R ，移动滑片P的过程中，两次电压表示数的最大值均为10伏，请确定
0 1 2
滑动变阻器的规格。
【答案】①0.36A；②“50欧 1安”
【解析】
【详解】解：①由电路图知，两电阻串联在电路中，则电路中的总电阻
R=R +R =10Ω+40Ω=50Ω
1 2
据串联电路的电流特点知
U 18V
I =I= = =0.36A
2 R 50Ω
②当R 替换R 时，电压表测R 两端的电压，示数最大为10伏，此时R 接入电路中的阻值最大，R 两端的
0 1 0 0 2
电压
U =U-U =18V-10V=8V
2 0
据串联电路的分压特点有
U R
0= 0
U R
2 2
即
学科网（北京）股份有限公司10V R
= 0
8V 40Ω
解得，滑动变阻器的最大阻值
R =50Ω
0
当R 替换R 时，电压表测R 两端的电压，示数最大为10伏，此时滑动变阻器接入电路的阻值最小，通过
0 2 1
电路的电流最大，即允许通过变阻器的最大电流限制为
U 10V
I = 1= =1A
0 R 10Ω
1
所以滑动变阻器的规格为“50欧 1安”。
答：（1）通过R 的电流I 为0.36A；
2 2
（2）滑动变阻器的规格为50Ω、1A。
20. 小红研究密度计浸入液体深度的影响因素。如图所示，她用下端缠绕细铜丝的均匀木棒制成密度计，
放入不同液体中，密度计均能竖直漂浮．小红记录密度计在不同液体中静止时，密度计浸入液体的深度，
并填写在表格中．
实验序 液体密度ρ（克/厘米❑ 3
浸入深度h（厘米）
号 ）
1 0.8 12.5
2 0.9 11.1
3 1.0 10.0
4 1.1 9.0
5 1.2
①密度计所涉及到的物理知识有：二力平衡条件和________。
②分析比较表格中的数据及相关现象，可得出的初步结论是：同一支密度计________。
③请推测实验序号5中的浸入深度h________8厘米（选填“>”、“=”或“<”）。
【答案】 ①. 阿基米德原理 ②. 漂浮在不同液体中，液体密度越大，密度计浸入液体的深度越小
③. >
【解析】
学科网（北京）股份有限公司的
【详解】（1）[1]密度计 原理是利用其自身漂浮在液体中，根据浸没的程度判断液体密度的大小，漂浮
是处于静止状态所以二力平衡，浮力等于重力，所以也用到阿基米德原理利用浮力求密度。
（2）[2]根据表中的数据可以发现，液体的密度越大，密度计浸入液体的深度是越小的。
（3）[3]根据阿基米德原理和二力平衡概念可以知道，物体的重力本身不变，所以可以利用数据3表示重
力大小，木棒的截面用S表示，则
G=F =ρ gV =1.0×103kg/m3 ⋅g⋅S⋅10×10-2m
浮 水 排
当液体密度为1.2×103kg/m3时，得
G=F =1.0×103kg/m3 ⋅g⋅S⋅10×10-2m=1.2×103kg/m3 ⋅g⋅S⋅h×10-2
浮
得
h≈8.3cm
