徐汇区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。
一、选择题（共16分）

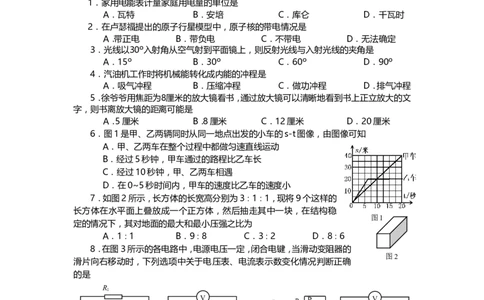

1．家用电能表计量家庭用电量的单位是
A．瓦特 B．安培 C．库仑 D．千瓦时
2．在卢瑟福提出的原子行星模型中，原子核的带电情况是
A．带正电 B．带负电 C．不带电 D．无法确定
3．光线以30º入射角从空气射到平面镜上，则反射光线与入射光线的夹角是
A．15º B．30º C．60º D．90º
4．汽油机工作时将机械能转化成内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文
字，则书离放大镜的距离可能是
A．5厘米 B．8厘米 C．12厘米 D．20厘米
6．图1是甲、乙两辆同时从同一地点出发的小车的s-t图像，由图像可知
A．甲、乙两车在整个过程中都做匀速直线运动
B．经过5秒钟，甲车通过的路程比乙车长
C．经过10秒钟，甲、乙两车相遇
D．在0~5秒时间内，甲车的速度比乙车的速度小
7．如图2所示，长方体的长宽高分别为3∶1∶1，现将9个这样的
长方体在水平面上叠放成一个正方体，然后抽走其中一块，在结构稳
图1
定的情况下，其对地面的最大和最小压强之比为
A．1∶1 B．9∶8 C．3∶2 D．8∶6
8．在图3所示的各电路中，电源电压一定，闭合电键，当滑动变阻器的
图2
滑片向右移动时，下列选项中关于电压表、电流表示数变化情况判断正确
的是
R
1
V R 1 R 2 P V
R 2 P R 2 P
A R 1 R 2 P V A S A
V
S S S R
1
A
A.不变,不变 B.变大,变大 C.变大,变小 D.变大,变小
图3
二、填空题（共26分）
A 法线
60°
图5 图6
O9．举世瞩目的索契冬奥会于2014年2月7日起举行。开幕式上女高音歌唱家安娜“放
声高歌”倾倒了无数观众，“放声”是指声音的 （ 1 ） 大，演员的歌声通过 （ 2 ） （ 填写介
质名称）传到现场观众的耳中。在花样滑冰比赛中，运动员在滑行的过程中，相对于现场观众
是 （ 3 ） 的（选填“静止”或“运动”）；滑行过程中冰刀与冰面的摩擦属于 （ 4 ） 摩擦。
10．2013年12月，嫦娥三号成功登陆月球，月球是太阳系中的（ 5 ） 星。图4所示为玉
兔号月球车离开着陆器后独自在月面上展开科研工作。玉兔号的
设计中运用了许多科学知识，如：太阳能帆板是将太阳能转化为
（ 6 ） 能的装置；它的相机可以将拍摄到的画面通过 （ 7 ） （选填
“可见光”或“无线电波”）传送回着陆器。当它在月面上匀速
行驶时，它的动能 （ 8 ） （选填“变大”、“变小”或“不
变”）。
图4

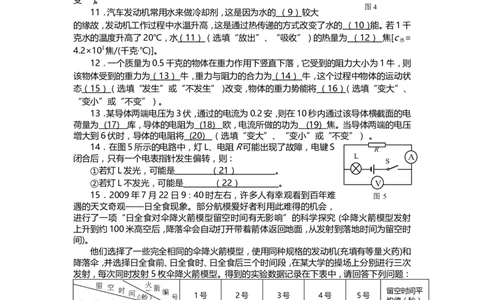

11．汽车发动机常用水来做冷却剂，这是因为水的 （ 9 ） 较大
的缘故，发动机工作过程中水温升高，这是通过热传递的方式改变了水的 （ 10 ） 能。若1千
克水的温度升高了20℃，水（ 11 ） （选填“放出”、“吸收”）的热量为 （ 12 ） 焦[c =
水
4.2×103焦/(千克·℃)]。
12．一个质量为0.5千克的物体在重力作用下竖直下落，它受到的阻力大小为1牛，则
该物体受到的重力为 （ 13 ） 牛，重力与阻力的合力为 （ 14 ） 牛，这个过程中物体的运动状
态（ 15 ） （ 选填“发生”或“不发生”）改变，物体的重力势能将 （ 16 ）（ 选填“变大”、
“变小”或“不变”）。
13．某导体两端电压为3伏，通过的电流为0.2安，则在10秒内通过该导体横截面的电
荷量为 (17) 库，导体的电阻为 (18) 欧，电流所做的功为 (19) 焦。当导体两端的电压
增大到6伏时，导体的电阻将 (20) （选填“变大”、“变小”或“不变”） 。
14．在图5所示的电路中，灯L、电阻R可能出现了故障，电键S R
闭合后，只有一个电表指针发生偏转，则： L A
S
①若灯L发光，可能是 （ 21 ） 。
②若灯L不发光，可能是 （ 22 ） 。 V
15．2009年7月22日9∶40时左右，许多人有幸观看到百年难 图 5
遇的天文奇观——日全食现象。部分航模爱好者利用此难得的机会，
进行了一项“日全食对伞降火箭模型留空时间有无影响”的科学探究 (伞降火箭模型发射
上升到约100米高空后，降落伞会自动打开带着箭体返回地面，从发射到落地时间为留空时
间)。
他们选择了一些完全相同的伞降火箭模型，使用同种规格的发动机(充填有等量火药)和
降落伞，并选择日全食前、日全食时、日全食后三个时间段，在某大学的操场上分别进行三次
发射，每次同时发射5枚伞降火箭模型。得到的实验数据记录在下表中，请回答下列问题：
留 空 时 间 火 箭 箭 编 留空时间平
（〕秒〕） 号 1号 2号 3号 4号 5号
发 射 时 间 均值（秒）
8∶00 131 125 100 116 123 119
9∶40 67 72 62 69 80 70
11∶20 124 127 118 107 134 122
①实验中每次同时发射5枚伞降火箭模型的目的是：为了计算伞降火箭模型留空时间
的平均值， （ 23 ） 。
②选择日全食前、日全食时、日全食后三次发射的目的是： （ 24 ） 。
③分析表格中记录的数据，得出的初步结论是： （ 25 ） 。
三、作图题（共6分）
请用2B铅笔将图画在答题纸的相应位置。16．重为20牛的小球放置在水平地面上，用力的图示法在图6中画出它的重力G。
17．在图7中标出通电螺线管的磁感线方向、电源的正负极。
18．在图8所示的电路中，以笔线代替导线，补两根导线使两灯并联，电键S同时控制两
盏灯，电流表只测通过灯L 中的电流。
1
S
L L
1 2
图6 图7 图8
四、计算题（共24分）

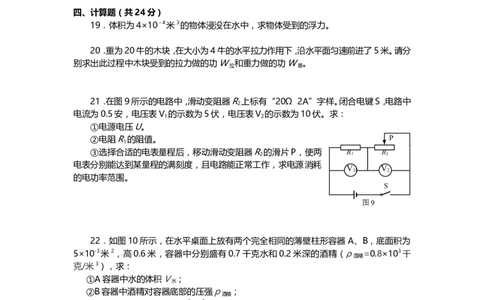

19．体积为4×10－4米3的物体浸没在水中，求物体受到的浮力。
20．重为20牛的木块，在大小为4牛的水平拉力作用下，沿水平面匀速前进了5米。请分
别求出此过程中木块受到的拉力做的功W 和重力做的功W 。
拉 重
21．在图9所示的电路中，滑动变阻器R上标有“20Ω 2A”字样。闭合电键S，电路中
2
电流为0.5安，电压表V 的示数为5伏，电压表V 的示数为10伏。求：
1 2
①电源电压U。
②电阻R的阻值。 P
1
③选择合适的电表量程后，移动滑动变阻器R的滑片P，使两 R R
2 1 2
电表分别能达到某量程的满刻度，且电路能正常工作，求电源消耗
V V
11 2
的电功率范围。
S
图9
22．如图10所示，在水平桌面上放有两个完全相同的薄壁柱形容器 A、B，底面积为
5×10-3米2，高0.6米，容器中分别盛有0.7千克水和0.2米深的酒精（ρ =0.8×103千
酒精
克/米3），求：
①A容器中水的体积V ；
水
②B容器中酒精对容器底部的压强p ；
酒精
③将两个底面积为2.5×10-3米2、完全相同的实心铜质圆柱体分别放
入A、B容器底部，要求：当圆柱体高度h为一定值时，容器内的液体对
各自底部的压强大小相等（即p ’= p ’）。计算出圆柱体高度的可能 铜
水 酒精
柱
值。
A B
图10
五、实验题（共18分）
23．在进行“测定小石块密度”的实验时，应先分别测量出小石块质量和 （ 1 ） ，然后用公式计算出密度。图11所示的实验装置可以用来探究液体内部的压强与 （ 2 ） 的关系。
某小组同学用弹簧测力计和钩码做“探究杠杆平衡条件”实验，当他们按照实验要求使杠
杆平衡时，在杠杆上某处挂了一个重1牛的钩码，弹簧测力计的指针位置如图12所示，则弹
簧测力计的示数为 （ 3 ） 牛，钩码挂在 （ 4 ） 处（选填“A”、“B”、“C”或 “D”）。
N
A B C
D
图11 图12 图13

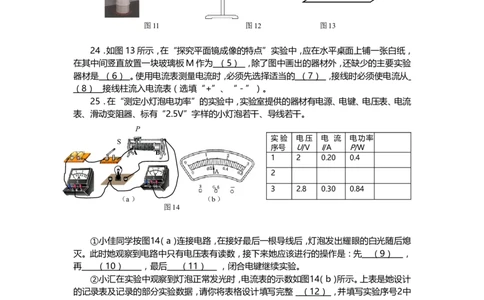

24．如图13所示，在“探究平面镜成像的特点”实验中，应在水平桌面上铺一张白纸，
在其中间竖直放置一块玻璃板M作为 （ 5 ） ，除了图中画出的器材外，还缺少的主要实验
器材是 （ 6 ） 。使用电流表测量电流时，必须先选择适当的 （ 7 ） ，接线时必须使电流从
（ 8 ） 接线柱流入电流表（选填“+”、“－”） 。
25．在“测定小灯泡电功率”的实验中，实验室提供的器材有电源、电键、电压表、电流
表、滑动变阻器、标有“2.5V”字样的小灯泡若干、导线若干。
P
实验 电压 电 流 电功率
S
序号 U/V I/A P/W
A B
1 2 0.20 0.4
2
3 2.8 0.30 0.84
（a） （b）
图14
①小佳同学按图14（a）连接电路，在接好最后一根导线后，灯泡发出耀眼的白光随后熄
灭。此时她观察到电路中只有电压表有读数，接下来她应该进行的操作是：先 （ 9 ） ，
再 （ 10 ） ，最后 （ 11 ） ，闭合电键继续实验。
②小汇在实验中观察到灯泡正常发光时，电流表的示数如图14（b）所示。上表是她设计
的记录表及记录的部分实验数据，请你将表格设计填写完整 （ 12 ） ，并填写实验序号2中
的数据___ （ 13 ） _。
26．在探究动滑轮使用特点
的实验中，各小组按照图15（a）
中所示的实验器材进行实验，每
个小组的实验器材都相同（摩擦
力可忽略不计）。
甲小组按照实验要求在滑轮
上挂上钩码，竖直向上拉弹簧测
力计，每次都匀速提起钩码，如 （a） （b） （c）
图15（a）所示。乙、丙两个小组 图15的同学实验时，没有注意按照要求规范操作，他们斜向上拉弹簧测力计，匀速提起钩码，实验
情况分别如图15（b）、（c）所示。各小组的实验数据记录在表格中。
表一（甲小组） 表二（乙小组） 表三（丙小组）
实验 物体的 弹簧测力 实验 物体的 弹簧测力 实验 物体的 弹簧测力
序号 重力 计的示数 序号 重力 计的示数 序号 重力 计的示数
（牛） （牛） （牛） （牛） （牛） （牛）
1 1.0 0.6 4 1.0 0.7 7 1.0 0.8
2 2.0 1.1 5 2.0 1.3 8 2.0 1.6
3 3.0 1.6 6 3.0 1.8 9 3.0 2.3
①甲小组同学分析比较了实验序号1、2、3的数据和相关条件，得出动滑轮使用特点的
初步结论是：使用动滑轮匀速提起重物， （ 14 ） 。
②同学们查阅相关资料得知：若不计动滑轮自身的重力，使用动滑轮匀速提升重物时，
可以省一半力……由此，他们分析了表一中的实验数据，求出滑轮的重力为 （ 15 ） 牛。
③分析比较表一、表二、表三中的实验数据和观察到的现象，初步分析甲小组、乙小组、
丙小组的实验数据都不相同的原因是： （ 16 ） 。
④分析比较实验序号1、4、7（或2、5、8或3、6、9）的实验数据和相关条件，得出的初步
结论是： （ 17 ） 。徐汇区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
题 号 物理部分参考答案及评分要求
一、选择题（每
题2分，共16 1．D。 2．A。3．C。4．B。5．A。6．D。7．C 。8．C。
分）
二、填空题（除 9．（1）响度； （2）空气； （3）运动； （4）滑动。
说明外每格 1 10．（5）卫； （6）电； （7）无线电波；（8）不变。
分，共26分） 11．（9）比热容；（10）内； （11）吸收； （12）8.4×104焦。
12．（13）4.9； （14）3.9； （15）发生； （16）变小。
13．（17）2； （18）15； （19）6； （20）不变。
14．（21）电阻R短路； （ 22）电阻R断路；电阻R断路同时灯L短路。（写
满两个得2分，仅写出1个得1分，错写不得分）
15．（23）减小实验误差； （24）得到伞降火箭模型在未发生日全食时和发
生日全食时的留空时间； （ 25）日全食对伞降火箭模型留空时间有影响，发生
日全食时伞降火箭模型留空时间短。
三、作图题（共 16. 力的大小1分、方向、作用点1分。
6分） 17.磁感线方向、电源的正负极各1分。
18. 接线正确 2分
四、计 19. V ＝V ＝4×10-4米3 1分
排 物
算 题 (4 F ＝ρ gV ＝1.0×103千克/米3×9.8牛/千克×4×10-4米3＝3.92牛 3分
浮 水 排
（ 共 分)
24 20. W ＝Fs 1 分
拉
分） (4 ＝4牛×5米 1 分
分) ＝20焦 1分
W ＝0 1分
重
21. ①U＝U＋U 1分
1 2
(7 ＝5伏＋10伏＝15伏 1分
分) ②R＝U/ I 1分
1 1
＝5伏/0.5安＝10欧 1分
1分
③P =UI
大 大 1分
=15伏×15伏/10欧=22.5瓦
1分
P =UI
小 小
=15伏×12伏/10欧=18瓦
电源消耗的电功率范围为22.5瓦~18瓦。
22. ①V =m /ρ 1分
水 水 水
(9 =0.7千克/1×103千克/米3 =0.7 ×10-3米3 1分
分) ②p =ρ g h 1分
酒 酒 酒
=0.8×103千克/米3×9.8牛/千克×0.2米=1568 帕 1分
③ ρ g h ’=ρ g h ’
酒 酒 水 水
h ’S = h S +h S /2
酒 容 酒 容 铜 容
h =0.3m 3分
铜
ρ g h ”=ρ g h ”
酒 酒 水 水
ρ g（V + S h ”）/ S =ρ g（V + S h ”）/ S
酒 酒 铜 铜 容 水 水 铜 铜 容
h ” =0.2m 2分
铜说明：在计算中，有关单位错写、漏写，总扣 1 分。
五、实验题 23．（1）体积；（2）深度；（3）3；（4）A。
（除说明外每 24. （5）平面镜；（6）刻度尺；（7）量程；（8）“+”。
格 1 分，共 25.（9）断开电键；
18分） （10）将滑动变阻器滑片P滑到B端；
（11）换一盏小灯。
（12）小灯的亮暗程度。
（13）2.5；0.26；0.65。
26. ①（14）可以省力，不能改变用力方向。
②（15）0.2。
③（16）拉力方向不同。
④（17）使用动滑轮匀速提起同一重物，可以省力，测力计与竖直方向夹角
越大，拉力也越大。（2分）
