2023学年第二学期徐汇区学习能力诊断卷
初三综合测试试卷
（满分共135分 120分钟完成）
物理部分
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）
1. 原子核中带正电的粒子是 ( )
A. 质子 B. 中子 C. 电子 D. 原子
【答案】A

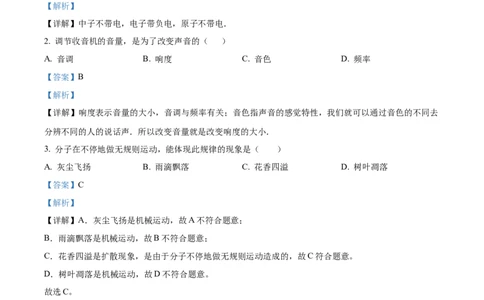

【解析】
【详解】中子不带电，电子带负电，原子不带电．
2. 调节收音机的音量，是为了改变声音的（ ）
A. 音调 B. 响度 C. 音色 D. 频率
【答案】B
【解析】
【详解】响度表示音量的大小，音调与频率有关；音色指声音的感觉特性，我们就可以通过音色的不同去
分辨不同的人的说话声．所以改变音量就是改变响度的大小．
3. 分子在不停地做无规则运动，能体现此规律的现象是（ ）
A. 灰尘飞扬 B. 雨滴飘落 C. 花香四溢 D. 树叶凋落
【答案】C
【解析】
【详解】A．灰尘飞扬是机械运动，故A不符合题意；
B．雨滴飘落是机械运动，故B不符合题意；
C．花香四溢是扩散现象，是由于分子不停地做无规则运动造成的，故C符合题意。
D．树叶凋落是机械运动，故D不符合题意。
故选C。
4. 在图所示的简单机械中，属于费力杠杆的是（ ）
A. 镊子 B. 胡桃夹C. 铡纸刀 D. 钢丝钳
【答案】A
【解析】
【详解】A．镊子使用时动力臂小于阻力臂，是费力杠杆，故A符合题意；
B．胡桃夹使用时动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．铡纸刀使用时动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．钢丝钳使用时动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选A。

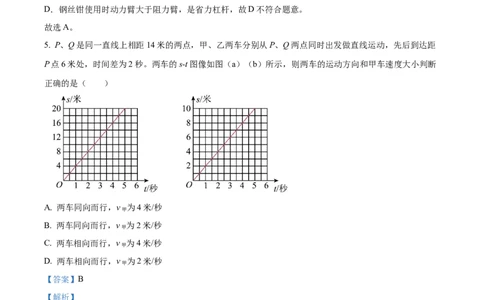

5. P、Q是同一直线上相距14米的两点，甲、乙两车分别从P、Q两点同时出发做直线运动，先后到达距
P点6米处，时间差为2秒。两车的s-t图像如图（a）（b）所示，则两车的运动方向和甲车速度大小判断
正确的是（ ）
A. 两车同向而行，v 为4米/秒
甲
B. 两车同向而行，v 为2米/秒
甲
C. 两车相向而行，v 为4米/秒
甲
D. 两车相向而行，v 为2米/秒
甲
【答案】B
【解析】
【详解】由题可知，甲、乙两车分别从P、Q两点同时出发做直线运动，先后到达距P点6米处，此处可
以在P点异侧，画简图如下
因为甲、乙两车分别从P、Q两点同时出发做直线运动，P、Q是同一直线上相距14米，所以甲乙两车只
能同向向左运动，或者相向运动。相向运动时，乙行驶的距离BQ为同向行驶时，乙行驶的距离AQ为
由图像（a）可知，物体运动的速度为
由图像（b）可知，物体运动的速度为
当
时，乙的速度为
的
相向运动时，甲到达距P点6米处所用 时间为
乙到达距P点6米处所用的时间为
时间差为
由 可知，同向行驶，甲通过的距离不变，所用时间不变，乙通过的距离变大，所用的时间变大，所
以时间差大于 。当时，乙的速度为
相向运动时，甲到达距P点6米处所用的时间为
乙到达距P点6米处所用的时间为
时间差为
同向运动时，甲到达距P点6米处所用的时间为
乙到达距P点6米处所用的时间为
时间差为
故B符合题意，ACD不符合题意。
故选B。
6. LED灯发光的颜色与电压的对应关系如表所示，LED灯发光时通过它的电流始终为0.02安。把这样的
LED灯接入如图所示电路，闭合开关，当滑动变阻器的滑片在图示位置，LED灯发出黄色的光。下列方案
中可使LED灯发红色的光的是（ ）
LED灯两端的电压 LED灯发光的颜
（伏） 色
1.8 红
2.4 黄
3.2 蓝A. 向右移动滑片P，电源电压一定变大
B. 向右移动滑片P，电源电压可能变小
C. 向左移动滑片P，电源电压可能不变
D. 向左移动滑片P，电源电压一定变大
【答案】B
【解析】
【详解】由题意可知，当LED灯发光时通过它的电流始终为0.02安，根据 可知，由于电流不变，
故LED灯发光时，电阻和电压成正比，即LED灯的电阻随着两端电压的增大而增大。由表格可知，若使
LED灯由黄色光变为发红色的光，则LED灯两端电压需要降低，阻值需减小。
A．向右移动滑片P，变阻器R变大，电源电压一定变大，根据串联电流 可知，在电流不变时，
可能变大也可能不变也可能变小，故A不符合题意。
B．向右移动滑片P，变阻器R变大，电源电压可能变小，根据串联电流 可知，在电流不变时，
一定变小，故B符合题意；
C．向左移动滑片P，变阻器R变小，电源电压可能不变时，根据串联电流 可知，在电流不变
时， 可能变大，故C不符合题意。
D．向左移动滑片P，变阻器R变小，电源电压一定变大时，根据串联电流 可知，在电流不变时， 一定变大，故D不符合题意。
故选B。
二、填空题（本大题共7题，共24分）
7. 教室内日光灯与电风扇之间是___________连接的（选填“串联”或“并联”），学校每月的耗电量用
___________表测量。发电站通过___________输电线路将电能输送至远方的变电站（选填“高压”或“低
压”）。
【答案】 ①. 并联 ②. 电能 ③. 高压
【解析】
【详解】[1]家庭电路的电压是220V，为了用电器相互不影响工作，用电器之间要用并联连接。
[2]电流做的功叫做电功或电能，用电器消耗的电能用电能表来测量。
[3]为了减少运输过程中电能损耗，发电站通过高压输电线路将电能输送至远方的变电站。
8. 运动中蕴含很多物理知识：运动员挥拍击打网球主要是为了改变球的___________；高速运动的网球撞
击球拍会改变球拍网线的___________（前两空均选填“形状”或“运动状态”）。网球脱离球拍后继续
在空中运动，网球的惯性___________（选填“增大”“不变”或“减小”）。
【答案】 ①. 运动状态 ②. 形状 ③. 不变
【解析】
【详解】[1]运动员挥拍击打网球时，网球的运动速度大小和方向都发生了变化，说明力可以改变物体的运
动状态。
[2]高速运动的网球撞击球拍时，球拍网线会变形而具有弹力，说明力可以改变物体的形状。
[3]惯性只和物体的质量有关，质量越大，惯性越大。网球脱离后质量不变，故惯性不变。
9. 如图所示，《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”说明古人是将冰做成
___________透镜（选填“凸”或“凹”），利用这类透镜对光的___________作用（选填“会聚”或“发
散”），点燃艾绒取火，这是通过___________方式改变物体的内能（选填“做功”或“热传递”）。
【答案】 ①. 凸 ②. 会聚 ③. 热传递
【解析】
【详解】[1][2]“削冰令圆”就是把冰块制成凸透镜，凸透镜对光线有会聚作用，凸透镜把光线集中在焦点上时，把艾绒放在焦点上，艾绒 的温度升高达到燃点时可燃烧。
[3]这是通过热传递的方式来改变艾绒的内能，内能增大，温度升高，从而使其燃烧。
10. 某导体两端的电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为___________
库，电流做功为___________焦。当导体两端的电压减小为3伏时，该导体的电阻为___________欧。
【答案】 ①. 5 ②. 30 ③. 12
【解析】
【详解】[1]10秒内通过该导体横截面的电荷量为
[2]电流做功为
[3]导体的电阻为
导体的电阻与它的材料、长度、横截面积有关，与它两端电压无关，当导体两端的电压减小为3V时，该
导体的电阻仍为 。
11. 如图所示，质量为2千克的小球落入水中，小球所受重力的大小为___________牛；当小球恰好浸没在
水中时，排开水的体积为 米3，此时小球所受浮力的大小为___________牛；随着小球浸没于水中深
度越深，它所受浮力的大小___________（选填“增大”“不变”或“减小”）。
【答案】 ①. 20 ②. 10 ③. 不变
【解析】
【详解】[1]小球所受重力的大小为
的
[2]当小球恰好浸没在水中时，小球所受浮力 大小为
[3]随着小球浸没于水中深度越深，它排开水的体积不变，根据阿基米德原理可知，它所受浮力的大小不变。12. 在图所示的电路中，电源电压为U且保持不变。闭合开关S前后，电压表V示数始终不变。若电路中
仅有一处故障，且只发生在电阻R 或R 上。
1 2
（1）若电压表V示数始终为0，则故障一定是______；
（2）若电压表V示数始终为U，为了进一步确定故障，在电路中ab、bc或ac两点间再并联接入一个电压
表V。请写出电压表V 接入的位置，以及闭合开关前后，电压表V 的示数及对应的故障。______
1 1 1
【答案】 ①. R 断路 ②. 在电路中bc两点间再并联接入一个电压表V ，闭合开关S后，若电压表
2 1
V 有无示数，说明R 短路；若电压表V 示数为U，说明R 断路
1 2 1 1
【解析】
【详解】（1）[1]若电压表V示数始终为0，说明电路中没有电流流通，当R 断路时，无论如何闭合开关
2
S，电路都处于断路状态，没有电流流通。
（2）[2]闭合开关S后，电压表有示数，说明与电压表并联的部分断路，或者与电压表并联之外的地方发
生短路。闭合开关S前后，电压表V示数始终不变。当R 断路，闭合开关S前后，电压表串联在电路中测
1
量电源电压，符合情况；当R 短路，闭合开关S前，电压表接电源两端，测电源电压，闭合开关S后，电
2
路为只有R 工作的简单电路，电压表仍然并联在电源两端测电源电压。所以电路的故障是R 短路。若ac
1 2
两点间并联接入一个电压表V，电压表与电源并联，闭合开关S前后，示数不变，不能确定故障。若电路
1
中ab并联接入一个电压表V，此电压表与电压表V等效，所以也无法判断电路故障。在电路中bc两点间
1
再并联接入一个电压表V，闭合开关S后，若电压表V 无示数，说明R 短路，没有电流经过电压表V，
1 1 2 1
闭合开关S后，若电压表V 有示数，此时测量电源电压，所以示数为U，说明有电流流过电压表V，说明
1 1
R 断路。
1
13. 图所示的氢气球之所以飞上高空后会发生爆裂，小敏认为是热胀冷缩导致，而小华认为是大气压强变
化导致。他们为此查阅相关资料得知：（1）一般氢气球充气时只充到其极限体积的90%左右，若内部气
体体积膨胀达到气球的极限体积，气球就会发生爆裂；（2）空气温度和大气压强会随海拔高度的变化而
变化，某地具体变化关系见表。大气压强（×103
海拔（米） 空气温度（摄氏度）
帕）
0 15.0 101.3
200 13.7 98.8
400 12.4 96.4
600 11.1 94.3
.
800 9 8 92.1
1000 8.5 89.9
（1）分析比较表中数据可知：随着海拔高度的升高，空气温度会__________（选填“升高”“不变”或
“降低”），大气压强会__________（选填“增大”“不变”或“减小”）；
（2）关于“氢气球飞上高空后发生爆裂的主要原因”你赞同______________观点（均选填“小敏”或
“小华”），你质疑另一观点的理由是：__________________。
【答案】 ①. 降低 ②. 减小 ③. 小华 ④. 随着海拔高度的升高气温会降低，气球不会胀大
反而会缩小，不会发生爆裂
【解析】
【详解】（1）[1][2]由表中数据可知：随着海拔高度的升高，空气温度会降低，大气压强会减小。
（2）[3][4]由（1）可知随着海拔高度的升高，空气温度会降低，大气压强会减小。气球具有一定的弹性，
当气球内外的气压差发生变化时，气球的体积会随着发生变化。当气球内外的压强差超过气球的弹性限度，
气球就会破裂。而随着温度的降低气球不会胀大反而会缩小，不会发生爆裂，故赞同小华的观点。
三、作图题（本大题共2题，共4分）
14. 物体 AB 在平面镜 MN 中所成的像为 A´B´，在图中画出物体 AB。
【答案】【解析】
【详解】根据像物关于平面镜对称，先作出端点A′、B′关于平面镜的对称点A、B，用实线连接A、B
即为物体AB，如图所示：
15. 根据图中通电螺线管附近小磁针静止时N极的指向，标出图中磁感线的方向，并在括号内标出电源的
正、负极。
【答案】
【解析】
【详解】由图可知，小磁针右侧为N极，异名磁极相互吸引，所以电磁铁左侧为S极，右侧为N极，磁体
周围的磁感线从N极出发回到S极，由右手螺旋定则可知，电源左侧是正极，右侧是负极，如图所示
四、综合题（本大题共5题，共30分）
16. 质量为2千克的水温度降低10℃，求水放出的热量Q 。[c =4.2×103焦/（千克•℃）]
放 水
【答案】【解析】
【详解】解：水放出的热量为
答：水放出的热量为 。
17. 物体在10牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此过程中拉力所做
的功W和功率P。
【答案】 ，
【解析】
【详解】解：拉力做的功为
拉力做功的功率为
答：此过程中拉力所做的功为100J，功率为20W。
18. 图（a）是某电热水壶，其内部简化电路如图（b）所示。将它接入家庭电路中，电压U为220伏，正
常工作时加热电阻R 的阻值为40欧。
1
（1）求正常工作时通过电热水壶的电流I。
1
（2）现需在电路中再接入一个指示灯L，要求：闭合开关S，加热电阻R 工作的同时指示灯L亮起，说明
1
电热水壶正在加热。
已知指示灯L的电阻R 阻值为100千欧。请通过计算判断指示灯L能否串联接入电路，并求出通过指示灯
2
L的电流I。
2
【答案】（1）5.5A；（2）不能，2.2×10-3A
【解析】
【详解】解：（1）正常工作时通过电热水壶的电流为（2）若指示灯L能否串联接入电路，则电路中的总电阻为
电路的总功率为
根据 可知，电功率过小，产生的电热就越少，无法使电热水壶正常工作。故指示灯应并联接
入电路中，通过指示灯L的电流为
答：（1）求正常工作时通过电热水壶的电流 为5.5A；
（2）由于指示灯串联接入电路会导致总功率太小，产生的电热过少，电热水壶无法正常工作，故指示灯L
不能串联接入电路，正确并联时通过指示灯L的电流 为 。
19. 某小组为解释浮力产生的原因，用乒乓球、饮料瓶和水槽等进行实验。如图（a）所示将饮料瓶底部和
瓶口剪去。瓶口倒置后放入乒乓球，如图（b）所示，再缓慢向瓶内注水，直到瓶内注满水，乒乓球始终
未上浮。将图（b）所示装置浸入水槽，如图（c）所示，当浸入水槽一定深度时乒乓球上浮。
（1）图（b）中，若乒乓球顶部与水面距离h为0.1m，求水对乒乓球顶部的压强p 。
水
（2）将图（c）所示装置简化为图（d）所示模型，其中乒乓球简化为密度均匀的圆柱体a，且不计瓶口与
圆柱体a的摩擦。已知圆柱体a的密度ρ（ρ<ρ ），圆柱体a的高度为l，求瓶内外水面高度差 为多大
a a 水
时，圆柱体a恰好上浮。【答案】（1） ；（2）
【解析】
【详解】解：（1）若乒乓球顶部与水面距离h为0.1m，求水对乒乓球顶部的压强为
（2）假设物体上表面到外侧水面距离为h，上表面的深度为h+Δh，压强
p =ρ g（h+Δh）
上 水
下表面的深度为h+l；压强
p =ρ g（h+l）
下 水
根据浮力产生的原因
F =（p -p ）S=ρ g（h+l）S-ρ g（h+Δh）S=ρ g（l-Δh）S
浮 下 上 水 水 水
圆柱体a的密度ρ（ρ＜ρ ），重力
a a 水
G=mg=ρgSl
a
刚好上浮时，浮力等于重力，则
ρ g（l-Δh）S=ρgSl
水 a
解得
答：（1）水对乒乓球顶部的压强为 ；
（2）瓶内外水面高度差 为 时，圆柱体a恰好上浮。
20. 某小组做“测定小灯泡的电功率”实验。小华将电源（电压为6伏）、待测小灯泡（标有“3.8V”字
样）、滑动变阻器、电流表、开关串联，然后将电压表并联在电路中。小华闭合开关，移动变阻器滑片，
记录了三组数据。他发现无法使小灯泡正常发光，于是对数据作了处理，根据公式 求
得小灯泡的额定功率。他记录和处理的数据见下表。
电压表示 电流表示 小灯泡的电 小灯泡电阻的平均
序号
数/伏 数/安 阻/欧 值/欧
.
1 2.0 0.22 9.1 10 02 2.4 0.24 10.0
3 2.8 0.26 10.8
小明观察电压表的表盘（a）并经过思考，对小华连接的电路调整后，按正确步骤进行实验。当小灯泡正
常发光时，观察到电流表示数如图（b）所示。
（1）分析表格数据，说明不能用小灯泡电阻的平均值替代小灯泡正常发光时电阻值的原因；
___________________________________________________________________________________________
（2）该小组可选的滑动变阻器有A、B两个，分别标有“10Ω 2A” “20Ω 2A”字样，本次实验中他们选
用的变阻器是__________（选填“A”或“B”）；（需写出解答过程）
（3）小明判定小灯泡正常发光的依据是___________________________________________；
（4）求小灯泡的额定功率P 。（需写出解答过程）___________________________________________
额
【答案】 ①. 见解析 ②. 见详解 ③. 观察到电压表示数为3.8V ④. 见详解
【解析】
【详解】（1）[1]灯泡的电阻随温度的变化而变化，不同的电压下，灯泡的电阻不同，求平均值没有意义。
（2）[2]第一次实验时，电压表示数为2V，根据串联分压可知，滑动变阻器两端的电压为
滑动变阻器的电阻为
滑动变阻器的阻值大于10Ω，故选择的是变阻器B。
（3）[3]由电压表的表盘（a）可知，此时电压表的量程为0~3V，故可将电压表量程改为0~15V即可测量
小灯泡正常工作时的电压。小灯泡上标有“3.8V”字样，即小灯泡额定电压为3.8V，故当观察到电压表的示
数为3.8V时，可以判定小灯泡正常发光。
（4）[4]小灯泡的电阻值随温度升高而增大，故由表格内电阻值可知，当灯泡正常发光时，电阻值大于10.8Ω。根据 可知，灯泡电流小于0.6A，故小灯泡正常工作时图（b）中，电流表量程为0~0.6A，
分度值为0.02A，则小灯泡正常发光时的电流为0.3A，小灯泡的额定功率P 为
额
