宝山、嘉定区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。
一、选择题（共16分）

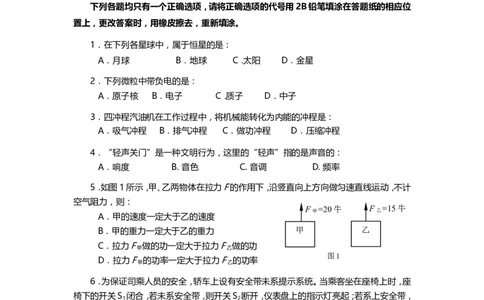

下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．在下列各星球中，属于恒星的是：
A．月球 B．地球 C．太阳 D．金星
2．下列微粒中带负电的是：
A．原子核 B．电子 C．质子 D．中子
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是：
A．吸气冲程 B．排气冲程 C．做功冲程 D．压缩冲程
4．“轻声关门”是一种文明行为，这里的“轻声”指的是声音的：
A．响度 B. 音色 C. 音调 D. 频率
5．如图1所示，甲、乙两物体在拉力F的作用下，沿竖直向上方向做匀速直线运动，不计
空气阻力，则：
F 甲 =20牛 F 乙 =15牛
A．甲的速度一定大于乙的速度
B．甲的重力一定大于乙的重力 甲 乙
C．拉力F 做的功一定大于拉力F 做的功
甲 乙
图1
D．拉力F 的功率一定大于拉力F 的功率
甲 乙
6．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座
椅下的开关S 闭合，若未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，
1 2
则开关S 闭合，指示灯熄灭。符合上述工作特性的电路图是图2中的：
2
S
1
S 指示灯
1 S 1 R R S 2
R
指示灯
指示灯
S 2 S 2 R S 2 指示灯 S 1
A B C D
图27．水平地面上有一个轻质、薄壁的圆柱形容器，里面装有一定量的水。现将一正方体木块
放在水中，如图3所示，木块的横截面积为S，容器的底面积为S，
1 2
则水对容器底部压强的增加量⊿p 与木块受到的浮力F 的关系：
液 浮
A．⊿p ＞F ／S B．⊿p ＜F ／S
液 浮 1 液 浮 2
C．⊿p ＝F ／S D．⊿p ＝F ／S
液 浮 1 液 浮 2 图3
8. 在图4所示的电路中，电源电压保持不变。当电键S闭合后，只有一个电表的示数发
生变化。若电路中只有一处故障，且只发生在电阻R或小灯L上，则：
A．电压表V的示数发生变化，小灯L断路 V
[来源:学科网ZXXK]
B．电压表V的示数发生变化，小灯L短路 R S
C．电流表A的示数发生变化，电阻R断路 L
D．电流表A的示数发生变化，电阻R短路 A
图4

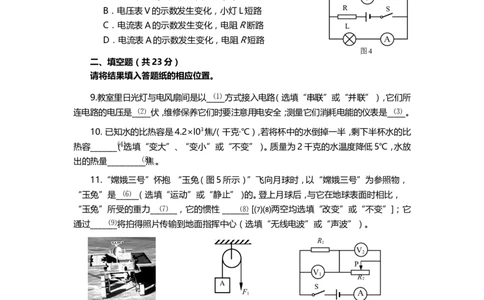

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9.教室里日光灯与电风扇间是以__⑴___方式接入电路（选填“串联”或“并联”），它们所
连电路的电压是__⑵___伏，维修保养它们时要注意用电安全；测量它们消耗电能的仪表是__⑶___。
10. 已知水的比热容是4.2×l03焦/（千克·℃），若将杯中的水倒掉一半，剩下半杯水的比
⑷
热容_______（选填“变大”、“变小”或“不变”）。质量为2千克的水温度降低5℃，水放
⑸
出的热量__________焦。
11.“嫦娥三号”怀抱 “玉兔（图5所示）”飞向月球时，以“嫦娥三号”为参照物，
“玉兔”是__⑹____（选填“运动”或“静止”）的。登上月球后，与它在地球表面时相比，
“玉兔”所受的重力___⑺____，它的惯性 _____⑻__ [⑺⑻两空均选填“改变”或“不变”]；它
通过_____⑼__将拍得照片传输到地面指挥中心（选填“无线电波”或“声波”）。
R
1
V
2
P
V
1 R
2
A
S
F 1 A
图5 图6 图7
12.在图6的装置中，重为20 牛的物体A处于静止状态（轴中摩擦不计），拉力F的大
1
⑽ ⑾
小为______牛；若物体A被匀速提高2米，则拉力F所做的功_______焦，在这过程中物体A
1
⑿
的重力势能________（选填“增大”或“不变”或“减小”）。
13.某导体两端电压为3伏，10秒内通过它横截面的电荷量为3库，则通过该导体的电
⒀ ⒁ ⒂
流为____安，它的电阻为_____欧；当该导体两端的电压改为6伏时，它的电阻为_____欧。
14.在图7所示的电路中，电源电压保持不变。闭合电键S，三个电表指针偏转正常，当滑
⒃
动变阻器的滑片P移动时，电表指针偏转方向相同的电表是____________，电表指针偏转方向⒄
不同的电表是_______________。
15. 小黄同学对市场上热卖的自发热内衣的宣传产生了质疑。他认为，能量不能凭空产
生，如果内衣发热，其内能一定是通过其它能的转移或转化而来的。接着在查阅资料发现：发
热内衣的原料是一种特殊纤维材料，当它吸收人体散发的水分时，纤维分子中的亲水基团与
水分子结合，水分子的动能降低，同时转换为热能释放出来。为此小黄设计实验进行验证：将
三块相同的标有发热字样内衣样品烘干后取出放到室内，并将三个测温探头放入三块样品
的相同位置，室内温度保持20℃不变。由于室内空气湿度较大，内衣开始吸湿。经过半小时
的数据记录发现，三块内衣样品的升温幅度最高不超过4℃，半小时平均升温值小于3℃。
请问：
（1）小黄选用三块相同的内衣样品做实验，其目的是______________⒅_________。
（2）样品内衣增加的内能是______⒆_______能转化而来的。
（3）为了进一步探究不同的纤维吸湿发热性能的高低，本实验将如何改进？
_______________________________⒇___________________________________________

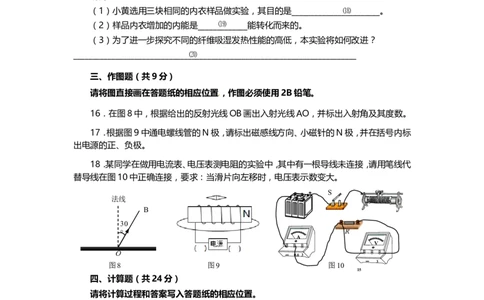

三、作图题（共9分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．在图8中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。
17．根据图9中通电螺线管的N极，请标出磁感线方向、小磁针的N极，并在括号内标
出电源的正、负极。
18．某同学在做用电流表、电压表测电阻的实验中，其中有一根导线未连接，请用笔线代
替导线在图10中正确连接，要求：当滑片向左移时，电压表示数变大。
S
法线
B
30
R
A
V
O
－ 0.6 3
图 8 图9 图10 － 3
15
四、计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．体积为5×l0-3米3的铜块浸没在水中。求：(1)该铜块所排开水的体积V 。
排
(2)该铜块所受到的浮力F 。
浮
20．如图11所示，轻质杠杆OA可绕O点转动，杠杆长0.2米，在它的中点B处挂一重
O B A
30牛的物体G。若在杠杆上A端施加最小的力F，使杠杆在 ·
水平位置平衡，则力F的方向应竖直______，大小为多少牛？
G
图1121．如图12所示，放置在水平地面上的两个物体A和B均为实心正方体，物体A的体
积为10-3米3，物体B的边长为0.2米。物体A的密度为2×103千克/米3，物体B的质量为
10千克。求：
(1)物体A的质量m。
A
B
(2)物体B对水平地面的压强p。 A
B
(3)在保持物体A、B原有放置方式不变的情况下，只在
竖直方向上施加一个多大的力可以让两物体对地面压强相等？ 图12

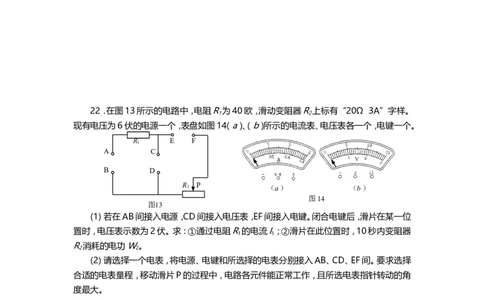

22．在图13所示的电路中，电阻R为40欧，滑动变阻器R上标有“20Ω 3A”字样。
1 2
现有电压为6伏的电源一个，表盘如图14（a）、（b）所示的电流表、电压表各一个，电键一个。
R E F
1
A C
B D
R P
2 （a） （b）
图14
图13
(1) 若在AB间接入电源，CD间接入电压表，EF间接入电键。闭合电键后，滑片在某一位
置时，电压表示数为2伏。求：①通过电阻R的电流I；②滑片在此位置时，10秒内变阻器
1 1
R消耗的电功W。
2 2
(2) 请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF间。要求选择
合适的电表量程，移动滑片P的过程中，电路各元件能正常工作，且所选电表指针转动的角
度最大。
① 应在AB间接入 ，CD间接入 ，EF间接入 。
② 所选电表所用的测量范围是 ，请计算出所选电表的示数变化范围。五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．实验室中，常用______⑴___测量物体的温度；在“验证阿基米德原理”的实验中，使用
_______测⑵取物体所受浮力的大小；图15（a）是探究________________⑶的实验装置；图15（b）
__
⑷
是探究_________________的实验装置。
__
（a） （b）
图15
24．在“验证凸透镜成像规律”的实验中，首先要使凸透镜和光屏的中心跟_____⑸__的中
心大致在同一高度，以保证凸透镜所成的实像落在光屏的______⑹_。已知实验中所使用的凸透
镜的焦距可能为10厘米或15厘米，保持凸透镜位置不变（如图16所示）， 当蜡烛向左移动
到25厘米刻度处时，则应将光屏向______（选 ⑺ 填“左”或 “右”）移动到_________（⑻选填
“50～60”、“60～70”、“65～80”、“大于70”、“大于80”）厘米刻度范围内，才能
在光屏上得到清晰的像。
图16
25．某小组同学为了“研究物体的动能大小与哪些因素有关”，让若干小球先后从光滑
斜面上由静止滚下，从A到B沿水平面做匀速直线运动，然后在B点分别撞击同一个小木
块，并推着木块水平移动一段距离。放在同一水平面上相同位置的木块被推得越远，表示小
球撞击前的动能越大。他们在如图17所示的装置上安装了数据采集系统，自动生成小球在
AB段运动中的S-t图像，并测量了不同小球在水平面推动同一木块移动的距离，部分数据记
录在下表中。图18所示是其中两次质量为0.1千克的小球中从不同高度滚下来在AB段运
动的S-t图像。 第二次
第一次
[来源:Zxxk.Com]
图17 图18小球质量 小球速度 木块移动的距离
实验序号
（千克） （米/秒） （米）
___⑼___
1 0.1 0.2
2 0.1
___⑽___
0.8
[来源:学。科。网Z。X。X。K]
0.2
3 0.2 1.6
4 0.3 0.2 2.4
5
6
（1）请根据S-t图所提供的信息将表格中的数据填写完整。
（2）该小组同学在检查实验数据时发现还有甲（0.1千克、0.3米/秒、1.8米）、乙（0.4千
克、0.2米/秒、3.2米）两组数据没有填写入表格。随后马上将甲、乙两组数据依次补填在实
验序号5和6中。
请你根据上述实验的所有数据及相关条件进行分析，可得出初步结论：
①分析比较_____________________⑾__________________。
②分析比较_____________________⑿__________________。
26．某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电
源，除滑动变阻器上标的阻值字迹模糊外，器材均完好。已知小灯泡上标有“3.8V”字样，且
小灯泡的额定功率小于1瓦。
⑴甲组同学连接好电路后，闭合电键，观察到电压表的示数为6伏、电流表指针几乎不
⒀
动。经检查发现各接线柱连接完好，出现这一现象的原因是_____________。排除故障后，重新
连接电路，实验步骤正确，闭合电键，观察到电流表的示数为0.18安、电压表示数如图19所
示，则可判断所用滑动变阻器上标有“_______Ω ⒁2A”字样。
图19 图20
⑵乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。他们在不改变实验器
材的条件下，大家认为可用的电源电压可以是_⒂_____伏，连接电路闭合电键后，移动变阻器的
滑片，当小灯正常发光时， 此时电流表示数如图20所示，则小灯泡的额定功率为____⒃___瓦。宝山、嘉定区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
答案要点和评分参考 2014.04
题 号 答案要点及评分说明
一、16分
1．C。 2．B。 3．D。 4．A。 5．B。 6．C。 7．D。 8．A。
(每题2分)
说明：除第14题两空和15题最后1空每空2分外，其余每空1分。
9．⑴并联； ⑵220； ⑶电能表。
10．⑷不变； ⑸4.2×l04。
11．⑹静止； ⑺改变； ⑻不变； ⑼无线电波。
12．⑽20； ⑾40； ⑿ 增大。
二、23分
13．⒀0.3； ⒁10； ⒂ 10。
14．⒃A和V ； ⒄A和V 、 V 和V
1 2 1 2
15．⒅得出普遍结论
⒆水分子的动能
⒇保持其他条件相同，选取不同的纤维样品进行探究。
三、9分 16．光线、箭头、度数 各1分
17. 电源正负极、磁感线方向、小磁针N极 各1分
(每小题3分) 18．连接正确 3分。
V ＝V ＝5×l0-3米3 1分
排 物
19．
F ＝ρ gV 1分
浮 水 排
4 分
[ 来 ＝1.0×103千克/米3×9.8牛/千克×5×l0-3米3 1分
源:Zxxk.Com]
＝49牛 1分
向上 1分
20. FL＝FL 1分
1 1 2 2
4分 F×0.2米＝30牛×0.1米 1分
1
F ＝15牛 1分
1
⑴ m＝ρV＝2×103千克/米3×10-3米3＝2千克 2分
A A A
四、24分
[来源:学科网] ⑵∵在水平面 ∴F＝G =10千克×9.8牛/千克=98牛 1分
B B
说明：单位错 S＝b2＝（0.2米）2＝0.04米2
总扣1分。
p＝F /S=98牛/0.04米2=2450帕 2分
B B B
⑶ ∵F＝G =2千克×9.8牛/千克=19.6牛
A A
21．
7分 p A ＝F A /S A =19.6牛/0.01米2=1960帕 ∴p A ＜ p B
要使p′= p′ （两种情况各1分）
A B
则在A物体竖直向下加力F=Δp S=490帕×0.01米2=4.9牛
1 A
或在B物体竖直向上加力F=Δp S=490帕×0.04米2=19.6
2 B
牛⑴ ∵ R与R串联
1 2
U＝U －U＝6伏－2伏＝4伏 1分
1 2
∴ I＝ ＝ ＝0.1安 2分
1
⑵ I＝I＝0.1安
2 1
∴W ＝U I t＝2伏×0.1安×10秒＝2焦 2分
22． 2 2 2
9分 ⑶ 电键；电源；电流表； 1分
0～3安 1分
∵ R与R并联U＝U＝6伏
1 2 2
I ＝ ＝ ＝0. 3安 1分
2min
I ＝3安
2max
∴电流表的示数变化范围是0.3安～3安 1分
23． ⑴温度计； ⑵弹簧测力计；
4分
⑶杠杆平衡的条件； ⑷二力平衡的条件。
24． ⑸烛焰； ⑹中央； ⑺右；
4分
⑻“60～70”或“大于80” （两种情况都要写出）。
五、实验题 ⑼0.1；
⑽0.2；
除 第 25 题
⑾⑿每空 2 25． ⑾实验序号1、2、5可知：当物体的质量相等时，物体的速度越
分外，其余每 6分 大，物体的动能越大。
空 1 分，共
⑿实验序号2、3、4、6可知：当物体的运动速度大小相等时，物
18分
体的质量越大，物体的动能越大。
⒀将电压表串联在了电路中
⒁20；
26．
4分 ⒂4.5伏或6伏；（两种情况都要写出）
⒃0.836
