宝山、嘉定区 2015~2016 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2016.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸
的相应位置上，更改答案时，用橡皮擦去，重新填涂。

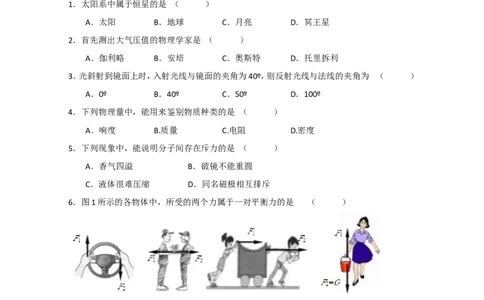

1．太阳系中属于恒星的是 （ ）
A．太阳 B．地球 C．月亮 D．冥王星
2．首先测出大气压值的物理学家是 （ ）
A．伽利略 B．安培 C．奥斯特 D．托里拆利
3．光斜射到镜面上时，入射光线与镜面的夹角为40º，则反射光线与法线的夹角为 （ ）
A．0º B．40º C．50º D．100º
4．下列物理量中，能用来鉴别物质种类的是 （ ）
A．响度 B.质量 C.电阻 D.密度
5．下列现象中，能说明分子间存在斥力的是 （ ）
A．香气四溢 B．破镜不能重圆
C．液体很难压缩 D．同名磁极相互排斥
6．图1所示的各物体中，所受的两个力属于一对平衡力的是 （ ）
A．推拉方向盘 B．推手 C.推拉小车 D．提着水桶不动
7．在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图2所示，此时在光屏上
得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正
确的是 （ ）
A．一定是缩小的实像 B．可能是放大的实像

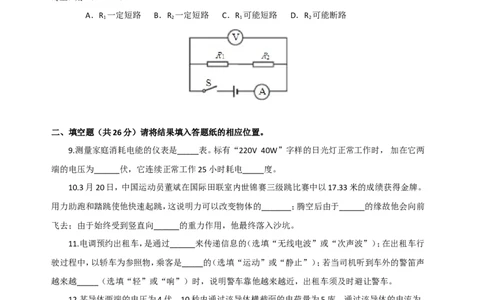

C．一定是正立的虚像 D．可能是放大的虚像8.在图3所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，有一个电表
的示数增大；然后将电流表A与电阻R 位置互换后，发现电压表的示数不变。若故障只发生在电阻R 、
1 1
R 上，则（ ）
2
A．R 一定短路 B．R 一定短路 C．R 可能短路 D．R 可能断路
1 2 1 2
二、填空题（共26分）请将结果填入答题纸的相应位置。
9.测量家庭消耗电能的仪表是_____表。标有“220V 40W”字样的日光灯正常工作时， 加在它两
端的电压为______伏，它连续正常工作25小时耗电_____度。
10.3月20日，中国运动员董斌在国际田联室内世锦赛三级跳比赛中以17.33米的成绩获得金牌。
用力助跑和踏跳使他快速起跳，这说明力可以改变物体的_______；腾空后由于______的缘故他会向前
飞去；由于始终受到竖直向______的重力作用，他最终落入沙坑。
11.电调预约出租车，是通过______来传递信息的（选填“无线电波”或“次声波”）；在出租车行
驶过程中，以轿车为参照物，乘客是_____的（选填“运动”或“静止”）；若当司机听到车外的警笛声
越来越_____（选填“轻”或“响”）时，说明警车靠他越来越近，出租车须及时避让警 车。
12.某导体两端的电压为4伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为
______安，该导体的电阻为_______欧，这段时间内电流做功为_______焦。
13.如图4所示，把重为1000牛的物体A匀速提升2米，不计滑轮自重和摩擦，则作用 在细绳自
由端的拉力F大小为_____牛，拉力F做功为_____焦。若提升物体A所用时间为40秒，则拉力F做功的
功率为_____瓦。14.甲、乙两辆车同时同地同向做匀速直线运动，它们的s-t图像如图5所示，由该图可知：甲车的
运动4秒，通过的路程为____米；乙车的速度为____米/秒；当乙车通过路程为40米时，两车相距
______米。

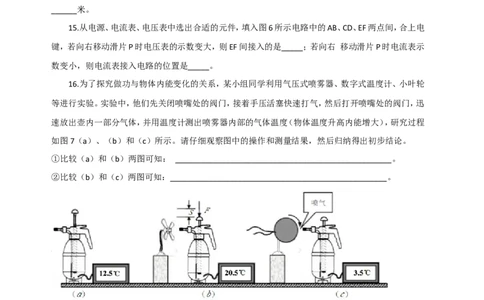

15.从电源、电流表、电压表中选出合适的元件，填入图6所示电路中的AB、CD、EF两点间，合上电
键，若向右移动滑片P时电压表的示数变大，则EF间接入的是_____；若向右 移动滑片P时电流表示
数变小，则电流表接入电路的位置是_____。
16.为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、数字式温度计、小叶轮
等进行实验。实验中，他们先关闭喷嘴处的阀门，接着手压活塞快速打气，然后打开喷嘴处的阀门，迅
速放出壶内一部分气体，并用温度计测出喷雾器内部的气体温度（物体温度升高内能增大），研究过程
如图7（a）、（b）和（c）所示。请仔细观察图中的操作和测量结果，然后归纳得出初步结论 。
①比较（a）和（b）两图可知： ___________________________________________________。
②比较（b）和（c）两图可知：___________________________________________________。
三、作图题（共8分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．根据光通过透镜前后的方向，在图8中的虚框内画上适当类型的透镜。
18．在图9中，重为6牛的物体漂浮在水面上，用力的图示法画出物体受到的浮力F浮。
19．根据图10中通电螺线管的S极，请标出磁感线方向、小磁针的N极，并在括号内标出电源的正、
负极。四、计算题（共22分）请将计算过程和答案写入答题纸的相应位置。
20．质量为0.5千克的水温度升高20℃。求：水吸收的热量Q吸。 ［水的比热容为4.2×103 焦/（千
克·℃）］

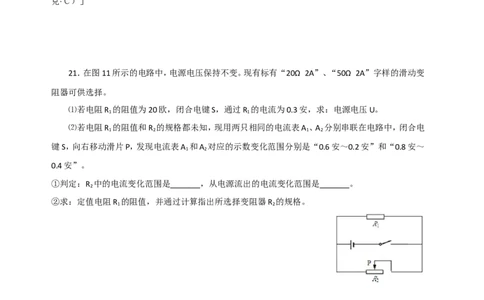

21．在图11所示的电路中，电源电压保持不变。现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变
阻器可供选择。
⑴若电阻R 的阻值为20欧，闭合电键S，通过R 的电流为0.3安，求：电源电压U。
1 1
⑵若电阻R 的阻值和R 的规格都未知，现用两只相同的电流表A 、A 分别串联在电路中，闭合电
1 2 1 2
键S，向右移动滑片P，发现电流表A 和A 对应的示数变化范围分别是“0.6安～0.2安”和“0.8安～
1 2
0.4安”。
①判定：R 中的电流变化范围是_______，从电源流出的电流变化范围是_______。
2
②求：定值电阻R 的阻值，并通过计算指出所选择变阻器R 的规格。
1 222．如图12所示，甲、乙两个相同的轻质薄壁圆柱形容器（高为1米，底面积为5×102 米2） 放置在
水平地面上，且容器内分别盛有深度都为0.8米的水和酒精（酒精密度为0.8×103 千克/米3）。
⑴求甲容器中水的质量m水。
⑵求酒精对容器乙底部的压强p酒精。
⑶现将密度为ρ的实心物体A先后慢慢放入水和酒精中，发现两容器都有液体溢出，当物体A静
止后，甲、乙容器对地面的压强增加量相同， 且溢出酒精的体积为10×103米3。求物体A的密度ρ 。
A
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．天平是测量物体_____的仪器；测量时，应将砝码放在天平的____盘。在“验证阿基米德原
理”实验中，使用______测量浮力的大小，且在测量前要在竖直方向上进行______校正。
24．“用DIS探究二力平衡的条件”的实验目的是：探究当物体只受两个力作用而处于_____ 状
态时，这两个力必须满足的条件。在“探究平面镜成像的特点”实验中，为了便于找到像的_____，采
用玻璃板作为平面镜；为了判断平面镜所成像的虚实性，可以在像的位置处放上______，若观察结果
是____________，则说明它所成的是虚像。
25．小张和小陈一起做“测定小灯泡的电功率”实验，实验室为他俩提供了若干节干电 池，滑动
变阻器有A、B两个待选（A标有“10Ω 1Α”字样、B标有“20Ω 2Α”字样），且实验器材齐全且完好，
待测小灯标有“0.3A”字样。
①小张选用了四节干电池和变阻器A，连接实验电路（如图13所示）。测量前小陈仔细检查 小张
连接的电路时，发现该电路连接存在的错误有________________________。②他俩纠正连接错误后，继续实验，当变阻器连入电路的阻值达到最大时，观察到
_____________，说明小灯泡正常发光，此时电压表的示数如图14所示，则小灯的额定功率为______瓦。
③为了测出该小灯泡在电压低于额定电压时的实际功率，他俩想对实验器材进行调整， 可能的调
整方案有：__________________________________________________。
26．在“探究导体电阻与哪些因素有关”的实验中，某小组同学在常温下按图15所示电路，将横
截面积、长度不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录
在表一、表二中。
⑴分析比较表一中的相关数据可得出的定性结论是：常温下，铝丝的长度和横截面积都 不同时，
它们的电阻______（选填“相同”或“不同”）。
⑵分析比较_________（选填“表一”或“表二”）的相关数据可得出的定量结论是：常 温下，横
截面积相同的铝丝，其电阻与长度成______比（选填“正”或“反”）。
⑶请进一步综合分析表一、表二的相关数据，并归纳得出结论。 （a）分析比较（1与5）、（2与4）或
（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度与横截面积的______相同，电阻
相同。（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是： 常温下，
_________________________________________。
⑷他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系。 为了进
一步探究导体的电阻与材料的关系，需选用________相同的不同金属丝接入电路继续实验。2016 年初三理化教学质量检测试卷
物理部分答案及评分标准
题 号 答案及评分标准
一、16分
1．A。 2．D。 3．C。 4．D。 5．C。 6．D。 7．B。 8．A。
（每题2分）
（第9~14题每格3分，第15、16题每格2分）
9．电能（或“火”）；220；1。 10．运动状态；惯性；下。
11．无线电波；静止；响。 12．0.5；8；20。
13．500；2000；50。
二、26分 14．40；5；40。
15．电源；“AB”和“EF”。
16．（21）外界对气体做功，气体内能增加
（22）气体对外界做功，气体内能减小
17．图符1分、位置1分。
18．作用点、方向和大小各1分，共3分。
三、8分
19．电源正负极、磁感线方向和小磁针N极各1分，共3分。
Q吸= c mΔt 1分
20.
=4.2×103焦/ (千克•℃) ×0.5千克×20℃
（3分）
= 4.2×104焦 2分
（1）U1＝I1×R1＝0.3安×20欧＝6伏
∵R1与R2并联
∴U总＝U2＝U1＝6伏 2分
（2）①“0.6安～0.2安”， “0.8安～0.4安”。（两空正确得1分）
21.
②I1＝I总最小－I2最小＝0.4安－0.2安＝0.2安 2分
（10分）
∴R1＝ 11 UI＝60.2伏 安＝30欧； 2分
又∵R2中通过的最小电流为0.2安，
四、
∴R2最大＝ 22UI最小＝60.2伏安＝30欧（小于50欧）。2分
22分
R2的规格应选择“50Ω 2Α”字样的变阻器。 1分
（1）40千克 （2）6272 帕 （3）0.9×103千克/米3
22.
（9分）说明：在计算中，有关单位错写、漏写，总扣1分。
23~24 23. （1）质量 （2）右 （3）（弹簧）测力计 （4）零点。
24. （5）平衡 （6）位置 （7）光屏 （8）在光屏上没有像出现。
（8分）
（9）滑动变阻器电阻线圈两端的接线柱同时连入电路
五、 25. （10）电流表示数达 0.3安 （11）0.75
（12）一种方法是减少串联电池的节数，从而使加在小灯两端的电压降低
18 （4分）
些；另一种方法是选用滑动变阻器B替换滑动变阻器Ａ，增大变阻器连入
分
电路的阻值，从而使加在小灯两端的电压降低些
（13）不同 （14）表二 （15）正 （16）比值
26.
（17）常温下，铝丝长度与横截面积的比值不同时，电阻不同。
（6分） （18）长度与横截面积的比值
2016 年上海市嘉定区、宝山区中考物理二模试卷参考答案与试题解析
一、选择题（共8小题，每小题2分，满分16分）
1．（2分）（2016•嘉定区二模）太阳系中属于恒星的是（ ）
A．太阳B．地球 C．月亮 D．冥王星
【分析】能够自身发光发热的星体称为恒星；离我们最近的恒星为太阳；同时应记清太阳系里的八大行
星．
【解答】解：地球、冥王星是围绕太阳转动的行星；太阳为能够发光发热的，是离我们最近的恒星；而月
球是地球的一颗卫星．
故选A．
【点评】本题考查对恒星及行星的认识，属于基础内容．
2．（2分）（2016•嘉定区二模）首先测出大气压值的物理学家是（ ）
A．伽利略 B．安培 C．奥斯特 D．托里拆利
【分析】首先测出大气压值的物理学家是托里拆利．
【解答】解：意大利科学家托里拆利，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即76厘
米，这也就是后来规定的1个标准大气压的大小，其具体数值是p=ρ水银gh=13.6×103 千克/米3×9.8
牛/千克×0.76 米=1.013×105 帕．
故选：D．
【点评】本题考查了初中物理学史，同学们在平常的学习中要注意知识的积累．
3．（2分）（2016•嘉定区二模）光斜射到镜面上时，入射光线与镜面的夹角为40°，则反射光线与法线的
夹角为（ ）
A．0° B．40° C．50° D．100°
【分析】（1）在光的反射中，入射角指的是入射光线与法线的夹角，知道入射光线与镜面的夹角以及法
线和镜面的关系，就可以求出入射角；
（2）光的反射中，反射角等于入射角．
【解答】解：因为入射角、反射角指的是入射光线和反射光线与法线的夹角，并且法线垂直于镜面，因此
入射角为（90°﹣40°）=50°；
又因为反射角等于入射角，故反射光线与法线的夹角为50°．
故选C．
【点评】本题主要考查的是光的反射定律的应用，要熟练掌握入射角和反射角的定义，入射光线与法线
的夹角叫入射角，反射光线与法线的夹角叫反射角．
4．（2分）（2016•嘉定区二模）下列物理量中，能用来鉴别物质种类的是（ ）
A．响度B．质量 C．电阻 D．密度
【分析】密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质．
【解答】解：密度是物质的特性，不同的物质密度一般是不同的，而响度、质量、电阻不是物质的特性，和
物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．
故选D．
【点评】知道具有物质特性的物理量可以用来鉴别物质的种类，如密度、比热容、热值等，属于基础知识
的考查．
5．（2分）（2016•嘉定区二模）下列现象中，能说明分子间存在斥力的是（ ）
A．香气四溢B．破镜不能重圆C．液体很难压缩 D．同名磁极相互排斥
【分析】本题根据分子动理论的相关内容解答，分子动理论内容为：物质是由大量分子组成的，分子在
永不停息地做无规则运动，分子间存在相互的作用力．
【解答】解：A、香气四溢说明分子在不断运动，选项A错误；
B、破镜不能重圆是由于分子间的距离变大，分子间的引力几乎不存在，所以很难再合在一起，选项B
错误；
C、液体很难被压缩是由于因为固体、液体分子间的距离小于某一距离后，斥力起主要作用，可以说明
分子间存在着斥力，选项C正确；
D、同名磁极相互排斥是因为磁铁与磁体存在相互作用的斥力，并不是分子间存在斥力，选项D错误．
故选C．
【点评】本题考查的是分子间的相互作用，属于基础题．
6．（2分）（2016•嘉定区二模）如图所示的各物体中，所受的两个力属于一对平衡力的是（ ）
A． 推拉方向盘 B． 推手
C． 推拉小车 D． 提着水桶不动
【分析】根据二力平衡的条件进行分析，即大小相等、方向相反、作用在一条直线上、作用在一个物体上．
【解答】解：A、推拉方向时，两个力的方向不在一条直线上，故不是一对平衡力，故A错误；
B、推手时，两个力分别作用在对方的手上，不是一个受力物体，故不是一对平衡力，故B错误；
C、推拉小车时，两个力的方向相同，故不是一对平衡力，故C错误；
D、提着水桶不动时，拉力与重力大小相等、方向相反、作用在一条直线上、作用在一个物体上，是一对
平衡力，故D正确．
故选D．
【点评】二力平衡的辨别关键就是抓住平衡力的四个条件，缺一不可，尤其注意两个力是否作用在同一
物体上．
7．（2分）（2016•嘉定区二模）在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位罝如图所
示，此时在光屏上得到烛焰清晰的像：若保持透镜位罝不变，将蜡烛在光具座上移动5厘米，对于此时
成像的性质判断正确的是
（ ）
A．一定是缩小的实像B．可能是放大的实像
C．一定是正立的虚像 D．可能是放大的虚像【分析】要解决此题，需要掌握凸透镜成像的规律，分析图象中物距和像距的大小关系，得出此时成像
的特点及像距、物距与焦距的关系，从而判断当物体移动5cm时物距与焦距的关系，从而得出成像的
特点．
【解答】解：由图可以看出该点所成的是一个倒立等大的像，且此时物距u与相距v大小相等都为20 厘
米，由凸透镜成像规律可以判断焦距f为10 厘米，将蜡烛在光具座上移动，向左移动会使u＞2f，成倒
立、缩小的实像，向右移动会使2f＞u＞f，成倒立、放大的实像，但不可能成虚像．
故选B．
【点评】此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系．此题需
根据物距与像距的大小关系得出成像的特点及物距和像距的范围，难度稍大．
8．（2分）（2016•嘉定区二模）在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一
段时间后，有一个电表的示数增大：然后将电流表A与电阻R 位置互换后，发现电压表的示数不变．
1
若故障只发生在电阻R 、R 上，则（ ）
1 2
A．R 一定短路 B．R 一定短路 C．R 可能短路 D．R 可能断路
1 2 1 2
【分析】根据电路图可知，两电阻串联，电流表测量电路电流，电压表测量电源电压；根据电流表和电压
表的示数变化情况判断电路故障．
【解答】解：当R 短路时，电流表与R 都相当于通路，交换电流表A与电阻R 才能保证电压表示数不
1 1 1
变；如果R 正常，交换位置电压表示数会发生改变，故A正确，C错误；
1
当R 短路，则在交换电流表A与电阻R 位置后，电压表示数会变为零，故B错误；
2 1
当R 断路时，由欧姆定律可知不可能出现有一个电流表示数突然变大的情况，同理可知R 不可能断
2 1
路，故D错误．
故选A．
【点评】此题考查电流表、电压表在电路故障中的作用判断，要结合电路图和电路的特点进行分析．
二、填空题（共26分）
9．（3分）（2016•嘉定区二模）测量家庭消耗电能的仪表是 电能 表．标有“220V 40W”字样的日光
灯正常工作时，加在它两端的电压为 22 0 伏，它连续正常工作25小时耗电 1 度．
【分析】（1）在家庭电路中，用电能表测量用户消耗的电能；
（2）我国家用照明电路电压为220V；
（3）根据W=Pt求消耗的电能．
【解答】解：电能表是家庭电路中常用来测量电能的仪表，又称电度表；
标有“220V 40W”字样的日光灯，说明了日光灯的额定功率是40W，额定电压是220V，也就是正常工
作时加在它两端的电压是220V；
连续工作25小时消耗的电能W=Pt=0.04kW×25h=1kWh=1度．
故答案为：电能；220；1．
【点评】本题考查考查了电能的计量、电器铭牌上参数的含义以及电能的计算，是一道基础题．
10．（3分）（2016•嘉定区二模）3月20日，中国运动员董斌在国际田联室内世锦赛三级跳比赛中以
17.33米的成绩获得金牌．用力助跑和踏跳使他快速起跳，这说明力可以改变物体的 运动状态 ：腾
空后由于 惯性 的缘故他会向前飞去：由子始终受到竖直向 下 的重力作用，他最终落入沙坑．【分析】力的作用效果：力可以改变物体的运动状态；物体保持原来运动状态不变的性质叫做惯性；重
力的方向始终竖直向下．
【解答】解：力的作用效果：力可以改变物体的运动状态，当用力助跑和踏跳板时对跳板有力的作用，同
时跳板对运动员也有一个力的作用，这个力改变了运动员的运动状态运动状态改变而使运动员腾空而
起；
惯性是指物体保持原来运动状态不变的性质，任何物体都有惯性，惯性是物体本身固有的一种属性，
腾空后，他受到重力和阻力的作用，但由于惯性，他会继续保持原先的运动状态，向前飞去；重力始终
是竖直向下的，使得他具有向下运动的加速度，最终会落入沙坑．
故答案为：运动状态；惯性；下．
【点评】此题主要考查了惯性和力的作用效果，相对比较简单，属于基础题．
11．（3分）（2016•嘉定区二模）电调预约出租车，是通过 无线电波 来传递信息的（选填“无线电
波”或“次声波”）：在出租车行驶过程中，以轿车为参照物．乘客是 静止 的（选填“运动”或
“静止”）；若当司机听到车外的汽笛声越来越 响 （选填“轻”或“响”）时，说明警车靠他越来
越近，出租车须及时避让警车．
【分析】电调是一种带有天线装置的电器，可以通过无线电波传递信息；
出租车在行驶过程中，轿车与乘客的相对位置没有发生变化，所以以轿车为参照物，乘客是静止的；
当物体振动频率不变时，距离声源越远，声音的音调越低，距离声源越近，声音的音调越高，这就是多
普勒效应．
【解答】解：电调预约出租车，是通过无线电波来传递信息的；
出租车在行驶过程中，轿车与乘客的相对位置没有发生变化，所以以轿车为参照物，乘客是静止的；
若当司机听到车外的汽笛声越来越响时，说明警车靠他越来越近，出租车须及时避让警车．
故答案为：无线电波；静止；响．
【点评】本题考查了电磁波传递信息、运动状态的判断以及频率与音调的关系．
12．（3分）（2016•嘉定区二模）某导体两端的电压为4伏，10秒内通过该导体横截面的电荷量为5库，
通过该导体的电流为 0. 5 安，该导体的电阻为 8 欧，这段时间内电流做功为 2 0 焦．
【分析】电流就表示单位时间内通过导体横截面的电荷量的多少；根据I= 可求电流；根据公式W=UIt
可求这段时间内电流做功的多少．
【解答】解：通过该导体的电流I= = =0.5安；
根据欧姆定律可得：R= = =8Ω；
这段时间电流做功W=UIt=4V×0.5A×10s=20J．
故答案为：0.5；8；20．
【点评】本题考查本题考查了电流的物理意义、欧姆定律以及电功的计算．关键是公式及其变形的灵活
运用．
13．（3分）（2016•嘉定区二模）如图所示．把重为1000牛的物体A匀速提升2米，不计滑轮自重和摩擦．
则作用在细绳自由端的拉力F大小为 50 0 牛，拉力F做功为 200 0 焦．若提升物体A所用时间为
40秒，则拉力F做功的功率为 5 0 瓦．【分析】由图可知，使用的是动滑轮，不计滑轮本身重力和摩擦，利用F= G求拉力大小；
利用s=2h求拉力端移动的距离，利用功的公式W=Fs求拉力做功大小；
知道做功时间，利用功率公式求拉力做功功率．
【解答】解：由图知，使用的是动滑轮，
因为不计滑轮自重和摩擦，
所以拉力：
F= G= ×1000N=500N，
拉力端移动的距离：s=2h=2×2m=4m，
拉力做的功：
W=Fs=500N×4m=2000J，
拉力做功功率：
P= = =50W．
故答案为：500；2000；50．
【点评】本题考查了动滑轮的特点、功的计算、功率的计算，不计滑轮本身重力和摩擦，F= G、W
有用
=W ．
总
14．（3分）（2016•嘉定区二模）甲、乙两辆车同时同地同向做匀速直线运动，它们的图象如图所示，由该
图可知：甲车运动4秒，通过的路程为 4 0 米：乙车的速度为 5 米/秒：当乙车通过路程为40米时，
两车相距 4 0 米．
【分析】解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵
坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项
提出的问题作出判断．
【解答】解：根据图象可知甲运动4秒，通过的路程为40米；
通过图象可知，乙车运动12s，通过的路程是60m，所以乙车的速度v= = =5m/s；由图象知，乙车通过的路程是40m时，时间是8s，此时甲车通过了80m，所以两车相距80m﹣
40m=40m．
故答案为：40；5；40．
【点评】运用图象法解答问题的一般步骤：①明确图象中横纵坐标表示的物理量分别是什么；②注意认
清横坐标和纵坐标上各表示的最小分格的数值大小和单位；③明确图象所表示的物理意义；④根据图
象对题目提出的问题作出判断，得到结论．
15．（3分）（2016•嘉定区二模）从电源、电流表、电压表中选出合适的元件，填入如图所示电路中的
AB、CD、EF两点间，合上电键．若向右移动滑片P时电压表的示数变大，则EF间接入的是 电源 ：
若向右移动滑片P时电流表示数变小，则电流表接入电路的位罝是 AB 或 EF ．
【分析】根据电流表和电压表的使用及在图中所示位置连入三种元件，可右移动滑片P时电压表的示数
变大，分析判断各处所以接入的元件的可能性；再由P右移电流表示数变小分析电流表的位置．
【解答】解：（1）①若CD间接入电流表，无论AB还是EF处接电源还是电压表，都有短路发生，不合理；
②若CD间接入电源，无论在AB还是EF处接电压表，接电压表的支路都相当于断路，不合理；
③由以上分析CD间须接入电压表，
若AB间接入电源，则EF间接入电流表，两电阻串联，电压表测R 两端电压，滑片右移，R 连入阻值变
1 2
大，根据串联电路的分压原理知，R 两端电压变小，即电压表示数变小，不符合题意；
1
由以上分析知，EF间应接入电源，AB间接入电流表，两电阻串联，滑片右移，R 连入阻值变大，R 分得
2 2
电压增大，即电压表示数变大，符合题意．
（2）CD间接入电压表，AB、EF间无论哪个位置接电源或电流表，此电路都是两电阻串联，且P右移时，
滑动变阻器连入阻值变大，总电阻变大，电路中电流都变小，符合题意．
即：AB处接入电流表，EF处接入电源或者是EF接入电流表，AB接入电源．
故答案为：电源；AB或EF．
【点评】本题考查对串联和并联电路的认识和电路的动态变化的分析，注意无论接入何种元件电路都
应该能正常工作，不能出现断路和短路．
16．（3分）（2016•嘉定区二模）为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、
数字式温度计、小叶轮等进行实验．实验中，他们先关闭喷嘴处的阀门，接着手压活塞快速打气，然后
打开喷嘴处的阀门，迅速放出壶内一部分气休，并用温度计测出喷雾器内部的气体温度（物体温度升
高内能增大），研究过程如图（a）、（b）和（c）所示．请仔细观察图中的操作和测量结果．然后归纳得出
初步结论．
①比较（a）和（b）两图可知： 外界对气体做功，气体内能增加
②比较（b）和（c）两图可知： 气体对外界做功，气体内能减小 ．【分析】做功可以改变物体的内能，外界对物体做功，物体温度升高，内能增加；物体对外做功，内能减
小，温度降低．
【解答】解：
①比较（a）和（b）图，手压活塞，对壶内气体做功，观察到气体温度上升，即气体内能增大，所以外界对
气体做功，气体的内能增加；
②比较（b）和（c）图，气体被放出，使得小叶轮转动，即气体对外界做功，此时，观察到气体温度下降，
即气体内能减小，所以气体对外界做功，气体内能减小．
故答案为：①外界对气体做功，气体内能增加；②气体对外界做功，气体内能减小．
【点评】本题考查改变物体内能的方式，要注意区分是外界对物体做功还是物体对外界做功．
三、作图题（共8分）
17．（2分）（2016•嘉定区二模）根据光通过透镜前后的方向，在如图中的虚框内画上适当类型的透镜．
【分析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用．
根据图示的入射光线和出射光线，可以确定经过透镜折射后是发散了还是会聚了，从而可以确定透镜
的种类．
【解答】解：
图中，入射光线平行于主光轴，经透镜折射后，会聚于主光轴上一点，说明此透镜对光线起会聚作用，
应该是凸透镜，如图：
【点评】本题利用了两种透镜对光线的折射作用来确定透镜的类型．不要把两种透镜对光线的作用弄
混了．
18．（3分）（2016•嘉定区二模）在如图中，重为6牛的物体漂浮在水面上，用力的图示法画出物体受到
的浮力F浮 ．
【分析】画浮力的图示，就是把浮力的大小、方向、作用点画出来．
所受浮力的大小，可以利用物体处于漂浮状态，浮力等于重力求得．
浮力的方向可以利用浮力的定义得到．
【解答】解：物体处于漂浮状态，所以浮力等于重力等于6N，选取标度为3N，过物体重心，沿竖直向上
画一条有向线段，使线段长度为标度的2倍，如下图所示：
【点评】画力的图示与画力的示意图不同，在表示出力的三要素的同时，还一定要附上标度．19．（3分）（2016•嘉定区二模）根据如图中通电螺母管的S极，请标出磁感线方向、小磁针的N极，并
在括号内标出电源的正、负极．
【分析】（1）在磁体的周围，磁感线从磁体的N极出发回到S极，根据螺线管的N、S极即可确定磁感线
的方向；
（2）磁极间的作用规律是同名磁极相互排斥，异名磁极相互吸引，当小磁针自由静止时，相互靠近的一
定是异名磁极，由此可以确定小磁针的N极．
（3）根据通电螺线管的N、S极和线圈绕向，利用安培定则可以确定线圈中的电流方向，进而可以确定
电源的正负极．
【解答】解：（1）螺线管的右端为S极，则其左端为N极，在磁体周围磁感线从N极出发回到S极，由此
可以确定磁感线的方向是向右的．
（2）根据磁极间的作用规律可知，小磁针靠近螺线管的S极的一端是小磁针的N极．
（3）螺线管的左端为N极，结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从
螺线管的右端流入，左端流出；在电源的外部，电流从电源的正极流出，回到电源负极，所以电源的右
端为正极，左端为负极．
如图所示；
【点评】安培定则中共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个可以确定地三个．
在此题中，螺线管的S极是解决此题的突破口．
四、计算题（共22分）
20．（3分）（2016•嘉定区二模）质量为0.5千克的水温度升高20℃．求：水吸收的热Q吸 ．[水的比热容
为4.2×103焦/（千克•℃）]．
【分析】已知水的质量，升高的温度，可直接利用热量计算公式Q吸=cm△t求解．
【解答】解：
水吸收的热量为：
Q吸=cm△t
=4.2×103J/（kg•℃）×0.5kg×20℃
=4.2×104J．
答：水吸收的热量是4.2×104J．
【点评】本题考查了热量的计算，属于基本内容，比较简单．
21．（10分）（2016•嘉定区二模）在如图所示的电路中，电源电压保持不变．现有标有“20欧2A”、“50
欧2A”字样的滑动变阻器可供选择．
（1）若电阻R 的阻值为20欧，闭合电键S，通过R 的电流为0.3安，求：电源电压U．
1 1（2）若电阻R 的阻值和R 的规格都未知，现用两只相同的电流表A 、A 分别串联在电路中，闭合电键
1 2 1 2
S，向右移动滑片P，发现电流表A 和A 对应的示数变化范围分别是“0.6安〜0.2 安”和“0.8安〜
1 2
0.4安”．
①判定：R 中的电流变化范围是 0.6A 〜 0.2A ，从电源流出的电流变化范围是 0.8A 〜 0.4A ．
2
②求：定值电阻R 的阻值，并通过计算指出所选择变阻器R 的规格．
1 2
【分析】（1）由图知，闭合电键时，R 与R 并联，由并联电路特点和欧姆定律计算电源电压；
1 2
（2）①由并联电路特点，结合两电流表的示数变化情况分析判断电流表所在的位置，从而知R 和电源
2
流出的电流的变化范围；
②根据并联电路的电流特点计算通过R 的电流，由欧姆定律计算R 的电阻；当变阻器连入阻值最大
1 1
时，通过它的电流最小，由此计算变阻器连入电阻的最大值，从而确定所选用的变阻器规格．
【解答】解：
（1）由电路图知，闭合电键时，R 与R 并联，
1 2
由并联电路特点和欧姆定律可得：
U总=U
2
=U
1
=I
1
R
1
=0.3A×20Ω=6V；
（2）①因为并联电路中各支路间互不影响，所以移动滑片P通过R 的电流不会发生变化，
1
由题知，电流表A 和A 对应的示数变化范围分别是“0.6A〜0.2A”和“0.8A〜0.4A”．
1 2
因为并联电路中干路电流等于各支路电流之和，所以电流表A 接在R 支路上，电流表A 接在干路上，
1 2 2
所以R 中的电流变化范围是0.6A〜0.2A，从电源流出的电流变化范围是0.8A〜0.4A；
2
②由并联电路的电流特点知：
I
1
=I总最小 ﹣I 2最小=0.4A﹣0.2A=0.2A，
所以：R = = =30Ω；
1
当变阻器连入阻值最大时，通过它的电流最小，
R 中通过的最小电流为0.2A，
2
此时连入阻值：R = = =30Ω，
2最大
所以R 的规格应选择“50Ω 2Α”字样的变阻器．
2
答：（1）电源电压为6V；
（2）0.6A〜0.2A；0.8A〜0.4A；
②定值电阻R 的阻值为30Ω，选择变阻器R 的规格为“50Ω 2Α”．
1 2
【点评】本题考查了并联电路电流、电压特点的认识和理解有欧姆定律的应用，解题的关键是正确分析
两个电流表接入电路的位置．
22．（9分）（2016•嘉定区二模）如图所示，甲、乙两个相同的轻质薄壁圆柱形容器（高为1米，底面积为
5×10﹣2米2）放置在水平地面上，且容器内盛有0.8米深的水和酒精．（酒精的密度为0.8×103千克/米
3）
（1）求甲容器中水的质量m．（2）求酒精对容器乙底部的压强p酒精 ．
（3）现将密度为ρ的实心物体A先后慢慢放入水和酒精中，发现两容器都有液体溢出，当物体A静止
后，甲、乙容器对地面的压强增加量相同，且溢出的酒精的体积为10×10﹣3米3．求物体A的密度．
【分析】（1）求出容器内水的体积，利用m=ρV求水的质量；
（2）知道酒精的深度，利用p=ρgh求酒精对容器乙底部的压强；
（3）设溢出的水重为△G ，溢出的酒精重为△G ，根据△p =△p 可得 =
水 酒精 甲 乙
，从而得出△G =△G ，则溢出的水和酒精的体积 = = ；
水 酒精
通过分析确定小球A只可能漂浮在水面上、浸没在酒精中；V =V =V +△V ，△V = △V ，
A 排酒精 0 酒精 水 酒精
而m =m =ρ （V +△V ），利用密度公式求A的密度．
A 排水 水 0 水
【解答】解：
（1）容器内水的体积：
V水=S×h水
=5×10﹣2m2×0.8m=4×10﹣2m3，
由ρ= 得水的质量：
m水=ρ水V水=1.0×103kg/m3×4×10﹣2m3=40kg；
（2）酒精对容器乙底部的压强：
p酒=ρ酒g h酒
=0.8×103kg/m3×9.8N/kg×0.8m=6272Pa；
（3）设溢出的水重为△G水 ，溢出的酒精重为△G酒精 ，
因为△p甲=△p乙 ，即：
= ，
所以△G水=△G酒精 ，
溢出的水和酒精的体积：
= = = ，
假设小球A漂浮在酒精液面上（它也漂浮在水面上），F浮 大小都等于小球A的重力大小G
A
，设容器液面上方的空间体积为V ，
0
则：ρ酒精g（V
0
+△V酒精 ）=ρ水g（V
0
+△V水 ）
所以 = ＞ ，
所以本假设不成立；
假设小球都浸没在液体中，则：V排水=V排酒精
所以 = = ，
所以本假设不成立．
所以小球A只可能漂浮在水面上、浸没在酒精中．
因此，V
A
=V排酒精=V
0
+△V酒精
=5×10﹣2m2×0.2m+10×10﹣3m3=2×10﹣2m3
△V = △V = ×10×10﹣3m3=8×10﹣3m3
水 酒精
m
A
=m排水=ρ水 （V
0
+△V水 ）
=1.0×103kg/m3×（5×10﹣2m2×0.2m+8×10﹣3m3）
=18kg，
ρ = = =0.9×103kg/m3．
A
答：（1）甲容器中水的质量为40kg；
（2）酒精对容器乙底部的压强为6272Pa；
（3）物体A的密度为0.9×103kg/m3．
【点评】本题考查了密度公式、压强、液体压强公式的应用，难点在第（3）问，先讨论确定小球在水、酒
精中的状态是关键．
五、实验题（共18分）
23．（4分）（2016•嘉定区二模）天平是测量物体 质量 的仪器：测理时，应将砝码放在天平的 右
盘．在“验证阿基米德原理”实验中，使用 （弹簧）测力计 测量浮力的大小，且在测量前要在竖直
方向上进行 零点 校正．
【分析】天平、秤等工具是用来测量物体质量的工具，要掌握天平的使用规则，使用天平时，要左物右码，
并用镊子加减砝码；
弹簧测力计是测量力的大小，使用前应注意调零．
【解答】解：（1）天平是测量物体质量的仪器；
测理时，应将砝码放在天平的左盘，砝码放在天平的右盘；
在“验证阿基米德原理”实验中，使用弹簧测力计测量浮力的大小，在测量前要在竖直方向上进行零
点校正．
故答案为：（1）质量；（2）右；（3）（弹簧）测力计；（4）零点．
【点评】本题考查天平的使用和阿基米德原理．天平常用作测量物体质量的仪器，根据天平的实验操作，
一般将砝码放在天平的右盘上．在“验证阿基米德原理”的实验中，用（弹簧）测力计间接测出浮力的
大小，并且要在实验前弹簧测力计要进行零点校正，减小实验误差．24．（4分）（2016•嘉定区二模）“用DIS探究二力平衡的条件”的实验目的是：探究当物体只受两个力
作用而处于 平衡 状态时，这两个力必须满足的条件．在“探究平面镜成像的特点”实验中，为了
便于找到像的 位置 ，采用玻璃板作为平面镜：为了判断平面镜所成像的虚实性，可以在像的位罝
处放上 光屏 ，若观察结果是 在光屏上没有像出现 ，则说明它所成的是虚像．
【分析】①根据二力平衡的定义，结合“用DIS探究二力平衡的条件”的实验目的分析解答；
②研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验
中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板．
③实像和虚像的重要区别，实像能用光屏接到，虚像不能用光屏接到．
【解答】解：①根据二力平衡的定义，本实验要探究当物体只受两个力的作用而处于平衡状态时，这两
个力必须满足的条件．
②玻璃板是生活中常用的平面透镜，所以为了便于找到像的位置，可以将玻璃板用做平面镜．
③根据像的虚实性的定义，可在像的位置上放一个光屏，若在光屏上没有像出现，则说明成的像为虚
像．
故答案为：平衡；位置；光屏；在光屏上没有像出现．
【点评】本题为“探究二力平衡条件”和“探究平面镜成像的特点”的实验．主要考查学生实际动手
操作实验的能力，并能对实验中出现的问题正确分析，这是近几年来中考经常出现的题型，要求学生
熟练掌握．
25．（6分）（2016•嘉定区二模）小张和小陈一起做“测定小灯泡的电功率”实验，实验室为他俩提供了
若干节干电池，滑动变阻器有A、B两个待选（A标有“10Ω1A”字样、B标有“20Ω 2A”字样），且实验
器材齐全且完好，待测小灯标有“0.3A”字样．
①小张选用了四节干电池和变阻器A，连接实验电路（如图1所示）．测量前小陈仔细检查小张连接的
电路时．发现该电路连接存在的错误有 滑动变阻器电阻线圈两端的接线柱同时连入电路 ．
②他俩纠正连接错误后，继续实验，当变阻器连入电路的阻值达到最大时，观察到 电流表的示数是
0.3A ，说明小灯泡正常发光，此时电压表的示数如图2所示，则小灯的额定功率为 0.7 5 瓦．
③为了测出该小灯泡在电压低于额定电压时的实际功率，他俩想对实验器树进行调整，可能的调整方
案有： 换用阻值更大的滑动变阻器 ．
【分析】（1）滑动变阻器的接法是“一上一下”；
（2）小灯泡处于额定电压或额定电流下，才是正常发光；
（3）据串联电路中电阻的分压特点分析即可判断．
【解答】解：①据滑动变阻器的正确使用可知，其接线柱的接法是“一上一下”，故结合上图可看出，此
图的失误是：滑动变阻器电阻线圈两端的接线柱同时连入电路；
②据题目可知，此灯泡的额定电流是0.3A，故此题中，当变阻器连入电路的阻值达到最大时，观察到电
流表的示数是0.3A，说明小灯泡正常发光；据电压表的示数可得灯泡的额定电压是：2.5V，故则小灯的
额定功率为P=UI=2.5V×0.3A=0.75W．
③据题目可知，当变阻器阻值处于最大时，灯泡才正常发光，而若想测出该小灯泡在电压低于额定电
压时的实际功率，即需要让灯泡的电压低于额定电压，即需要让变阻器分担的电压更多，据串联电路电阻的分压特点可知，必须要增大变阻器的阻值，故对于此题，若想达到上述目的，需要换用阻值更大
的滑动变阻器；
故答案为：①滑动变阻器电阻线圈两端的接线柱同时连入电路；②电流表的示数是0.3A；0.75；③换用
阻值更大的滑动变阻器；
【点评】此题考查了滑动变阻器的正确使用、功率的计算和串联电路电压的特点分析，是一道综合性的
实验题．
26．（6分）（2016•嘉定区二模）在“探究导体电阻与哪些因素有关”的实验中，某小组同学在常温下按
如图所示电路，将横截面积、长度不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计
算出 阻值，将数据记录在表一、表二中．
表一 铁丝
实验 长度l（米） 横截面积S 电阻R
序号 （毫米2） （欧）
1 0.1 0.1 0.028
2 0.2 0.4 0.014
3 0.45 0.3 0.042
表二 铁丝
实验 长度l（米） 横截面积S 电阻R
序号 （毫米2） （欧）
4 0.1 0.2 0.014
5 0.2 0.2 0.028
6 0.2 0.2 0.042
（1）分析比较表一中的相关数据可得出的定性结论是：常温下，铝丝的长度和横截面积都不同时，它们
的电阻 不同 （选填“相同”或“不同”）．
（2）分析比较 表二 （选填“表一”或“表二”）的相关数据可得出的初步结论是：常温下，横截面
积相同的铝丝，其电阻与长度成 正 比．（选填“正”或“反”）．
（3）请进一步综合分析表一、表二的相关数据，并归纳得出结论．
（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度
与横截面积的 比值 相同，电阻相同．
（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温下， 铝丝长
度与横截面积的比值不同时，电阻不同 ．
（4）他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．为了进一
步探究导体的电阻与材料的关系，需选用 长度与横截面积 相同的不同金属丝接入电路继续实验．
【分析】（1）当铝丝的长度和横截面积都不同时，通过分析序号1、2、3发现，电阻都不同．所以得出：常
温下，铝丝长度与横截面积都不同时，电阻不同．
（2）当横截面积相同时，通过分析表二中序号4、5、6中的数据，电阻随着长度成比例增大，所以常温下，
横截面积相同的铝丝，其电阻与长度成正比．
（3）（a）通过分析1与5或2与4或3与6中的数据，当长度与横截面积的比值相同时，电阻相同．（b）
所以可以得出结论：常温下，铝丝长度与横截面积的比值不同时，电阻不同．
（4）为了探究电阻与材料的关系，需采用控制变量法，即保证长度和横截面积这两个因素不变．
【解答】解：那些（1）分析比较表一中的相关数据可知，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，铝
丝长度与横截面积都不同时，电阻不同；
（2）根据控制变量法，可知表二中的材料相同、横截面积相同，长度不同，可以探究长度与电阻大小的
关系，从数据可知，长度越长，电阻越大，即常温下，导体的材料和横截面积相同时，导体的电阻与长度
成正比；
（3）①从表中数据可知，1与5、2与4或3与6的电阻相同，比较发现它们的长度与横截面积的比值相
同，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值相同，电阻相同；
②从表中数据可知，1与5、2与4或3与6的长度与横截面积的比值越大，电阻越大，故而得到结论：常
温下，铝丝长度与横截面积的比值不同时，电阻不同；
（4）分析表一和表二的数据及相关条件分析可知，要探究导体的电阻与材料的关系，需保证导体的材
料和横截面积相同的不同金属丝接入电路继续实验．
故答案为：
（1）不同；
（2）表二；正；
（3）（a）比值；（b）铝丝长度与横截面积的比值不同时，电阻不同；
（4）长度与横截面积．
【点评】本题是一道实验题，解题时注意控制变量法的应用，分析实验数据，根据导体条件的不同及对
应的实验数据的不同得出结论，是正确解题的前提与关键．
