黄浦区 2014~2015 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2015.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮檫去，重新填涂。

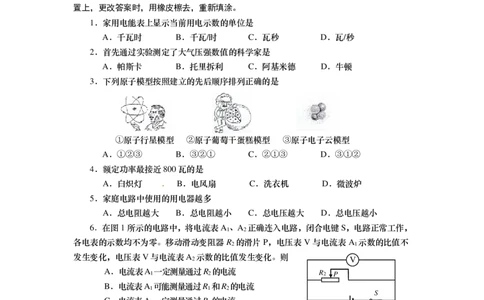

1．家用电能表上显示当前用电示数的单位是
A．千瓦时 B．千瓦/时 C．瓦秒 D．瓦/秒
2．首先通过实验测定了大气压强数值的科学家是
A．帕斯卡 B．托里拆利 C．阿基米德 D．牛顿
3．下列原子模型按照建立的先后顺序排列正确的是
①原子行星模型 ②原子葡萄干蛋糕模型 ③原子电子云模型
A．①②③ B．③②① C．②①③ D．③①②
4．额定功率最接近800瓦的是
A．白炽灯 B．电风扇 C．洗衣机 D．微波炉
5．家庭电路中使用的用电器越多
A．总电阻越大 B．总电阻越小 C．总电压越大 D．总电压越小
6．在图1所示的电路中，将电流表A 、A 正确连入电路，闭合电键S，电路正常工作，
1 2
各电表的示数均不为零。移动滑动变阻器R 的滑片P，电压表V与电流表A 示数的比值不
2 1
发生变化，电压表V与电流表A 示数的比值发生变化。则
2 V
A．电流表A 1 一定测量通过R 2 的电流 R2 P
B．电流表A 可能测量通过R 和R 的电流
1 1 2
S
C．电流表A 一定测量通过R 的电流
2 2
D．电流表A 2 可能测量通过R 1 和R 2 的电流 R1 图1
7．在图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时
A．电压表的示数变小 V
A L
B．电压表的示数不变
C．电流表的示数变小 R S
D．电流表的示数不变 图2
8．如图3所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等。现分别沿
水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p 和p ，下列
甲 乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
判断正确的是
A．若沿水平方向切去相同质量，p 可能大于p
甲 乙
B．若沿水平方向切去相同体积，p 一定小于p
甲 乙 甲
乙
C．若沿竖直方向切去相同质量，p 可能大于p 图3
甲 乙
D．若沿竖直方向切去相同体积，p 一定小于p
甲 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．用电器与控制它的电键是 （1） 的（选填“串联”或“并联”），它工作时将电能
转化为 （2） 能，其所消耗的电能是远方的发电站通过 （3） 输电线路输送至用电区的(选
填“高压”或“低压”)。

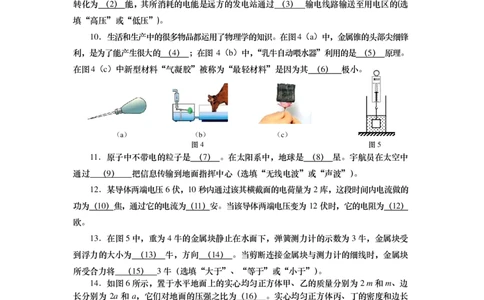

10．生活和生产中的很多物品都运用了物理学的知识。在图4（a）中，金属锥的头部尖细锋
利，是为了能产生很大的 （4） ；在图 4（b）中，“乳牛自动喂水器”利用的是 （5） 原理。
在图4（c）中新型材料“气凝胶”被称为“最轻材料”是因为其 （6） 极小。
（a） （b） （c）
图4 图5
11．原子中不带电的粒子是 （7） 。在太阳系中，地球是 （8） 星。宇航员在太空中
通过 （9） 把信息传输到地面指挥中心（选填“无线电波”或“声波”）。
12．某导体两端电压6伏，10秒内通过该其横截面的电荷量为2库，这段时间内电流做的
功为（10）焦，通过它的电流为（11）安。当该导体两端电压变为12伏时，它的电阻为（12）
欧。
13．在图5中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受
到浮力的大小为 （13） 牛，方向 （14） 。当剪断连接金属块与测力计的细线时，金属块
所受合力将 （15） 3牛（选填“大于”、“等于”或“小于”）。
14．如图6所示，置于水平地面上的实心均匀正方体甲、乙的质量分别为2 m和m、边
长分别为 2a 和 a，它们对地面的压强之比为（16） 。实心均匀正方体丙、丁的密度和边长
分别如下表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压
强p 与下方物体对地面的压强增加量Δp 的比值最大，应将（17） 。
上 下 V
甲
乙
物体 密度 边长 A
2m
m 丙 ρ 2a
R1 S 1
A
2a a
丁 3ρ a R2 2
图6 图7
15．在图7所示的电路中，电源电压保持不变。电阻R 、R 出现断路故障，闭合电键S
1 2
后：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①若三个电表中只有一个电表有示数，则有示数的电表是 （18） 表，故障是 （19） 。
②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是 （20） 表，
故障是 （21） 。（电表均选填符号）
16．小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如下图所示。
①小明:
N N
N N N N
N N N N N N
根据小明的实验现象，可验证： （22） 周围存在磁场，且 （23） 。

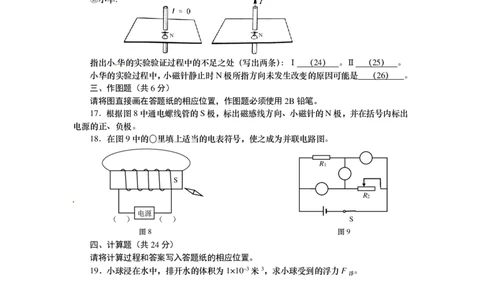

②小华:
N N
指出小华的实验验证过程中的不足之处（写出两条）：Ⅰ （24） 。Ⅱ （25） 。
小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是 （26） 。
三、作图题（共6分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．根据图8中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出
电源的正、负极。
18．在图9中的〇里填上适当的电表符号，使之成为并联电路图。
R1
S
R2
电源
（ ） （ ） S
图8 图9
四、计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．小球浸在水中，排开水的体积为1×103米3，求小球受到的浮力F 。
浮
20．标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？
[来源:学科网ZXXK]
21．在图10（a）所示的电路中，电源电压为16伏且保持不变，电阻R 的阻值为10欧，
1
滑动变阻器R 上标有“50Ω 2Α”字样，所
2 P
用电压表的表盘如图10（b）所示。闭合电
R1 R2
键S后，电路中的电流为0.4安。求：
V V
①电压表V 的示数U 。 1 2
1 1
S
（a） （b）
图10教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②通电10秒，电流通过变阻器R 所做的功W 。
2 2
③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量ΔI
。
最大

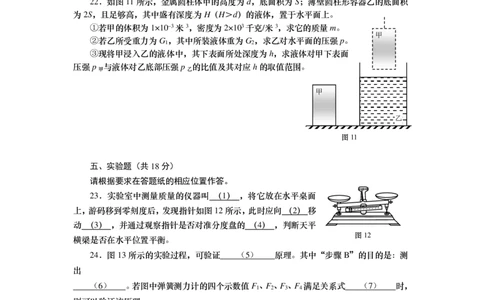

22．如图11所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积
为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上。
①若甲的体积为1×103米3，密度为2×103千克/米3，求它的质量m。
甲
②若乙所受重力为G ，其中所装液体重为G ，求乙对水平面的压强p。
1 2
③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面
压强p 与液体对乙底部压强p 的比值及其对应h的取值范围。
甲 乙
甲
乙
图11
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．实验室中测量质量的仪器叫 （1） ，将它放在水平桌面
上，游码移到零刻度后，发现指针如图12所示，此时应向 （2） 移
动 （3） ，并通过观察指针是否对准分度盘的 （4） ，判断天平
图12
横梁是否在水平位置平衡。
24．图13所示的实验过程，可验证 （5） 原理。其中“步骤B”的目的是：测
出
（6） 。若图中弹簧测力计的四个示数值F 、F 、F 、F 满足关系式 （7） 时，
1 2 3 4
则可以验证该原理。
F1 F2 F3 F4
图13
A．测出被测 B．测出…… C．测出空桶D．测出桶和物块
物块的重力 的重力 排开水的重力
25．在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡L标有“2V”教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
字样，滑动变阻器标有“20Ω 1Α”字样。
①本实验的原理是 （8） 。
②请用笔画线代替导线，将图 14 中实物电路正确连接完整。要求：闭合电键 S 前，移
动变阻器的滑片P至左端时，变阻器连入电路的阻值最大。（9）
P
－ ＋
A
V
S
B － 3 15 A
L
C
－ 0.6 3
D
图14 图15
③连接好电路，闭合电键，观察到灯泡L不发光，电压表示数为零。将电压表分别正确
并联在AB、AC、AD两端，发现U ＝U ＝0，U ＞0。请判断，发生故障的是 （10） 。
AB AC AD
④排除故障后，继续实验，测定灯泡L的额定功率。当移动变阻器的滑片P时，眼睛应
先观察 （11） 表的示数，然后读出另一个电表的示数。当灯泡L正常发光时，电流表的示
数如图15所示，则灯泡L的额定功率为 （12） 瓦，此时变阻器接入电路中的电阻为 （13）
欧。
26．某小组同学研究盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），容
器对水平桌面的压力增加量 ΔF 和液体对容器底部的压力增加量ΔF 的大小关系。他们先
容 液
后将质量m 和体积V 不同的物体放入盛有酒精的柱形容器中，并测得ΔF 和ΔF ，相关
物 物 容 液
数据见表一、表二。
表 一 所盛液体：酒精（ρ ＝0.8×103千克/米3） 表二 所盛液体：酒精（ρ ＝0.8×103千克/米3）
酒精 酒精
实 验 m V ΔF ΔF 实验 m V ΔF ΔF
物 物 容 液 物 物 容 液
序 号 （克） （厘米3） （牛） （牛） 序号 （克） （厘米3） （牛） （牛）
1 40 100 0.4 0.4 6 60 200 0.6 0.6
2 60 100 0.6 0.6 7 80 200 0.8 0.8
3 80 100 0.8 0.8 8 160 200 1.6 1.6
4 160 100 1.6 0.8 9 240 200 2.4 1.6
5 240 100 2.4 0.8 10 320 200 3.2 1.6
①分析比较实验序号 （14） 中的相关数据及相关条件，可得出的初步结论是：盛
有足够多液体的柱形容器在放入物体前、后（液体未溢出），ΔF 与V 无关。
容 物
②分析比较表一或表二中m 和ΔF 的数据及相关条件，可得出的初步结论是：盛有足
物 容
够多液体的柱形容器在放入物体前、后（液体未溢出）， （15） 。
③进一步分析表一、表二中的数据及相关条件，可得到的合理猜想是：盛有足够多液体
的柱形容器在放入物体前、后（液体未溢出），当 （16） 时，ΔF 和ΔF 的大小相
容 液教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
等。
请在表三中填入拟进行实验的数据及相关条件，以达到能结合表一、表二验证上述猜想。
[来源:学。科。网]
表三 所盛液体： （17）
实验 m V ΔF ΔF
物 物 容 液
序号 （克） （厘米3） （牛） （牛）
11 （18） （19）
12 （20） （21）
13 （22） （23）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
黄浦区 2014 学年度第一学期九年级期终调研测试
物理部分答案要点和评分要求
题 号 答案要点及评分说明
一、16分 1．A。 2．B。 3．C。 4．D。 5．B 。 6．D。
（每题2分） 7．C。 8．D。
9．（1）串联； （2）其他形式； （3）高压。
10．（4）压强； （5）连通器； （6）密度。
11．（7）中子； （8）行； （9）无线电波。
12．（10）12； （11）0.2； （12）30。
13．（13）1； （14）竖直向上； （15）等于。
14．（16）1:2； （17）丁叠放在甲上方中央。
二、26分
15．（18）V； （19）R 和R 同时断路。
1 2
（每空1分）
（20）A ； （21）R 断路。
1 2
16．（22）电流（通电导线）；（23）磁场方向与电流方向有关。
（24）没有在多个位置进行多次实验；
（25）没有改变电流方向进行多次实验；
（26）小磁针所处位置电流产生的磁场方向与地磁场方向一致。
说明：第（24）（25）（26）空，其它答案合理也得分。
三、6分 17．磁感线方向、小磁针的N极，电源的正、负极正确各1分。
（每题3分） 18．填表正确3分。
F ＝ρ g V 1分
浮 液 排 [来
19．
源:Z*xx*k.Com][来源:学科网]
（3分） ＝1.0×103千克/米3×9.8牛/千克×1×10－3米3 1分
四、24分
[来源:学科网]
＝9.8牛 1分
20．
②W＝Pt＝0.1千瓦×5小时＝0.5千瓦时 3分
（3分）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①U ＝I R ＝I R ＝0.4安×10欧＝4 伏 3分
1 1 1 1
②U ＝U－U ＝16伏－4 伏＝12伏 1分
21． 2 1
W ＝U I t ＝U It ＝12伏×0.4安×10秒＝48焦 3分
2 2 22 2 2
（10
③I ＝I ＝U / R ＝15伏/10欧＝1.5安 1分
最大 1最大 1最大 1
分）
I ＝U /R ＝16伏/60欧＝0.27安 1分
最小 最大
ΔI ＝I －I ＝1.5安－0.27安＝1.23安 1分
最大 最大 最小
①m＝ρV＝1×103千克/米3×2×10－3米3 ＝2千克 3分
②p＝F/S ＝（G ＋G ）/2S 2分
容 1 2
22． ③p
甲
：p
乙
＝（ρ
液
g h）：（ρ
液
g h'）＝h：（H＋ΔH）
（8分） ＝h：（H＋hS/2S）＝h：（H＋h/2） 1分
当h≤d 时，p ：p ＝h：（H＋h/2） 1分
甲 乙
当h＞d 时，p ：p ＝h：（H＋d/2） 1分
甲 乙
说明：在计算中，有关单位错写、漏写，总扣1分。
23． （1）天平；（2）右；（3）平衡螺母；（4）中央。
（5）阿基米德；（6）物块浸在液体中时受到的拉力；
24．
（7）F －F ＝F －F 。
1 2 4 3
（8）P＝UI；
（9）略；
五、18分 25． （10）CD 处导线断路（C、D 处导线与接线柱未接牢等，答案
合理均得分）；
（第18到23
（11）电压；（12）0.4；（13）5。
空1分，其余
（14）2与6、3与7、4与8或5与9；
每空1分）
（15）F 与m 成正比；
容 物
（16）物体密度小于等于液体密度；
26．
（17）水（ρ ＝1×103千克/米3）；见说明
水
（18）~（23）略。
说明：第17~（23）空，答案合理均得分。
