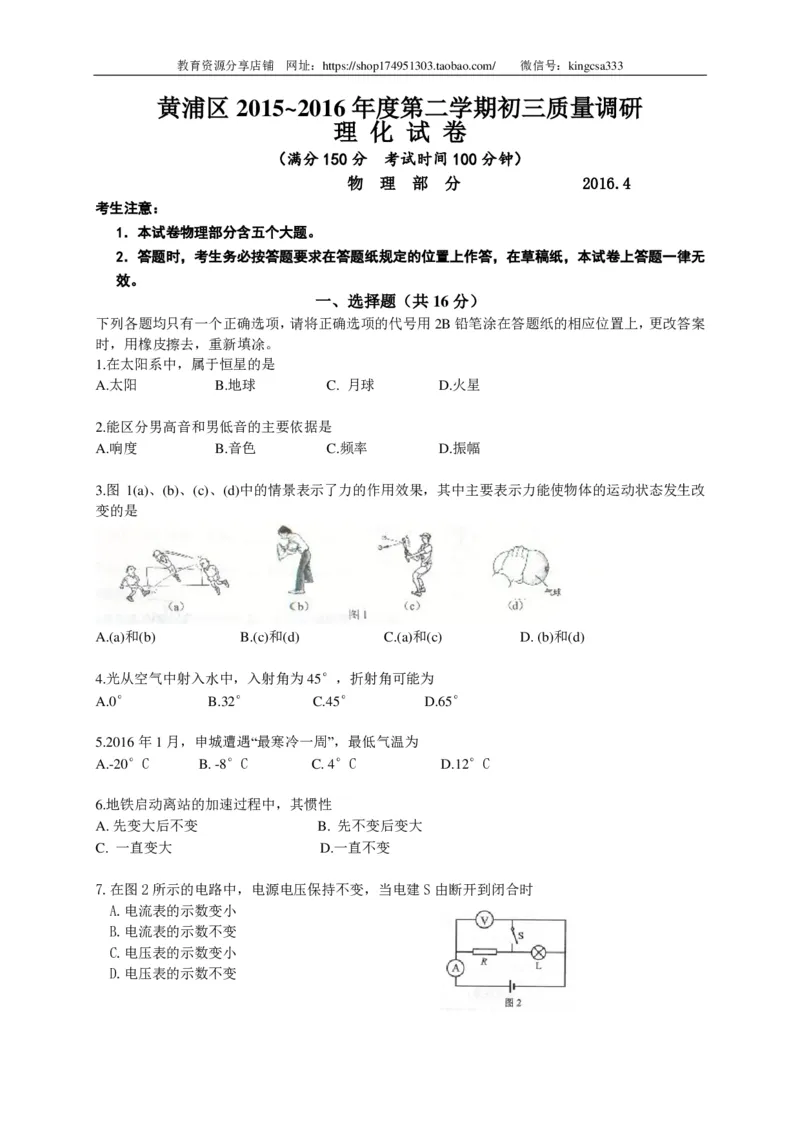

黄浦区 2015~2016 年度第二学期初三质量调研
理 化 试 卷
（满分 150 分 考试时间 100 分钟）
物 理 部 分 2016.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无
效。
一、选择题（共 16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔涂在答题纸的相应位置上，更改答案
时，用橡皮擦去，重新填凃。

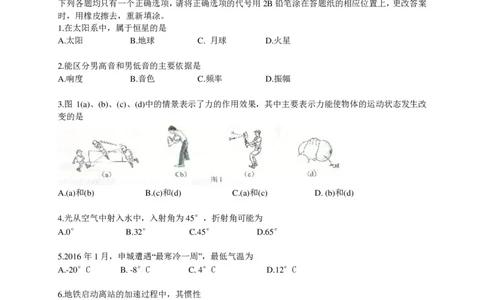

1.在太阳系中，属于恒星的是
A.太阳 B.地球 C. 月球 D.火星
2.能区分男高音和男低音的主要依据是
A.响度 B.音色 C.频率 D.振幅
3.图 1(a)、(b)、(c)、(d)中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改
变的是
A.(a)和(b) B.(c)和(d) C.(a)和(c) D. (b)和(d)
4.光从空气中射入水中，入射角为45°，折射角可能为
A.0° B.32° C.45° D.65°
5.2016年1月，申城遭遇“最寒冷一周”，最低气温为
A.-20°C B. -8°C C. 4°C D.12°C
6.地铁启动离站的加速过程中，其惯性
A. 先变大后不变 B. 先不变后变大
C. 一直变大 D.一直不变
7.在图2所示的电路中，电源电压保持不变，当电建S由断开到闭合时
A.电流表的示数变小
B.电流表的示数不变
C.电压表的示数变小
D.电压表的示数不变教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

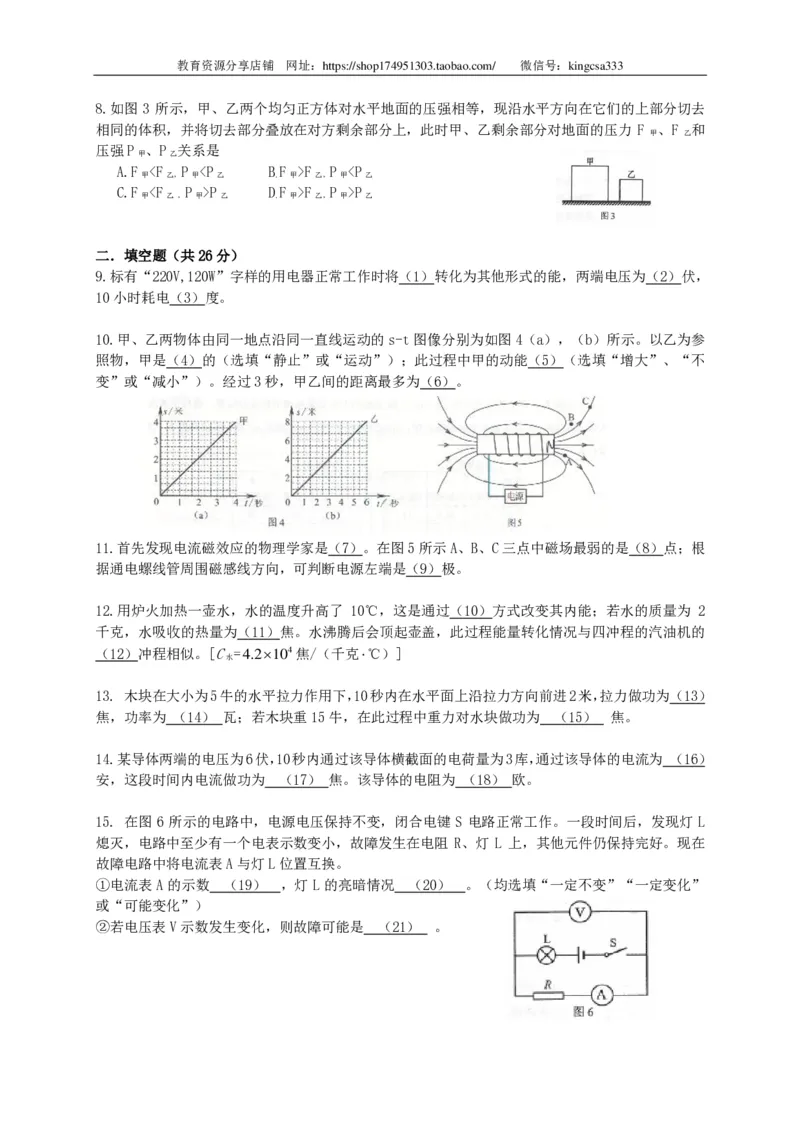

8.如图 3 所示，甲、乙两个均匀正方体对水平地面的压强相等，现沿水平方向在它们的上部分切去
相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面的压力 F 、F 和
甲 乙
压强P 、P 关系是
甲 乙
A.F <F P <P BF >F P <P
甲 乙， 甲 乙 . 甲 乙， 甲 乙
C.F <F P >P DF >F P >P
甲 乙 ， 甲 乙 . 甲 乙， 甲 乙
二．填空题（共26分）
9.标有“220V,120W”字样的用电器正常工作时将（1）转化为其他形式的能，两端电压为（2）伏，
10小时耗电（3）度。

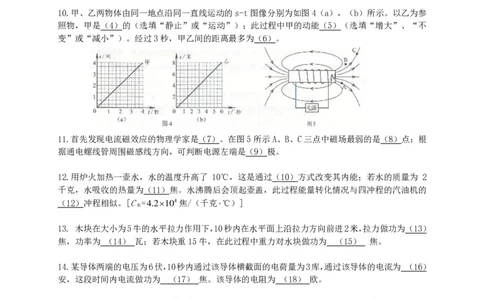

10.甲、乙两物体由同一地点沿同一直线运动的s-t图像分别为如图4（a），（b）所示。以乙为参
照物，甲是（4）的（选填“静止”或“运动”）；此过程中甲的动能（5）（选填“增大”、“不
变”或“减小”）。经过3秒，甲乙间的距离最多为（6）。
11.首先发现电流磁效应的物理学家是（7）。在图5所示A、B、C三点中磁场最弱的是（8）点；根
据通电螺线管周围磁感线方向，可判断电源左端是（9）极。
12.用炉火加热一壶水，水的温度升高了 10℃，这是通过（10）方式改变其内能；若水的质量为 2
千克，水吸收的热量为（11）焦。水沸腾后会顶起壶盖，此过程能量转化情况与四冲程的汽油机的
（12）冲程相似。[C =
水
4 .2 1 0 4 焦/（千克 ℃）]
13. 木块在大小为5牛的水平拉力作用下，10秒内在水平面上沿拉力方向前进2米，拉力做功为 （13）
焦，功率为 （14） 瓦；若木块重15牛，在此过程中重力对水块做功为 （15） 焦。
14.某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为 （ 16）
安，这段时间内电流做功为 （17） 焦。该导体的电阻为 （18） 欧。
15. 在图 6 所示的电路中，电源电压保持不变，闭合电键 S 电路正常工作。一段时间后，发现灯 L
熄灭，电路中至少有一个电表示数变小，故障发生在电阻 R、灯 L 上，其他元件仍保持完好。现在
故障电路中将电流表A与灯L位置互换。
①电流表 A的示数 （19） ，灯 L的亮暗情况 （20） 。（均选填“一定不变”“一定变化”
或“可能变化”）
②若电压表V示数发生变化，则故障可能是 （21） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

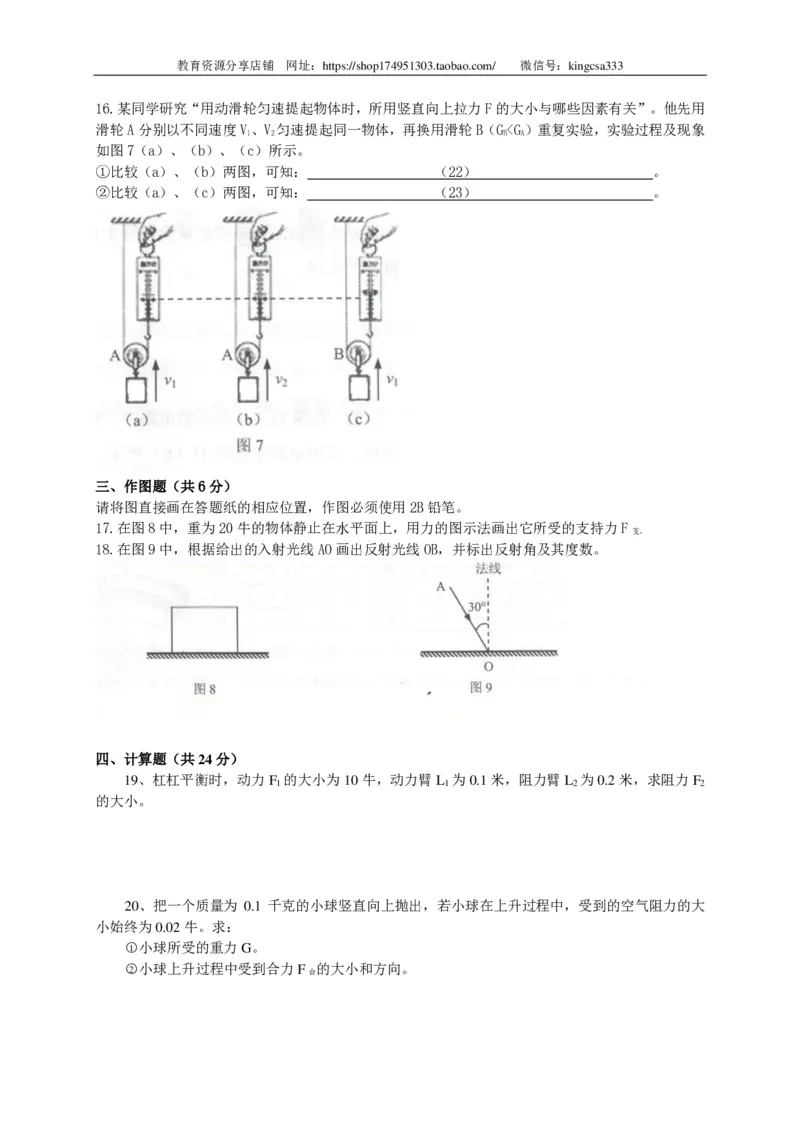

16.某同学研究“用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”。他先用
滑轮A分别以不同速度V、V 匀速提起同一物体，再换用滑轮B（G<G）重复实验，实验过程及现象
1 2 B A
如图7（a）、（b）、（c）所示。
①比较（a）、（b）两图，可知： （22） 。
②比较（a）、（c）两图，可知： （23） 。
三、作图题（共6分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17.在图8中，重为20牛的物体静止在水平面上，用力的图示法画出它所受的支持力F
支。
18.在图9中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
四、计算题（共24分）
19、杠杠平衡时，动力F 的大小为10牛，动力臂L 为0.1米，阻力臂L 为0.2米，求阻力F
1 1 2 2
的大小。
20、把一个质量为 0.1 千克的小球竖直向上抛出，若小球在上升过程中，受到的空气阻力的大
小始终为0.02牛。求：
○1 小球所受的重力G。
○2 小球上升过程中受到合力F
合
的大小和方向。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

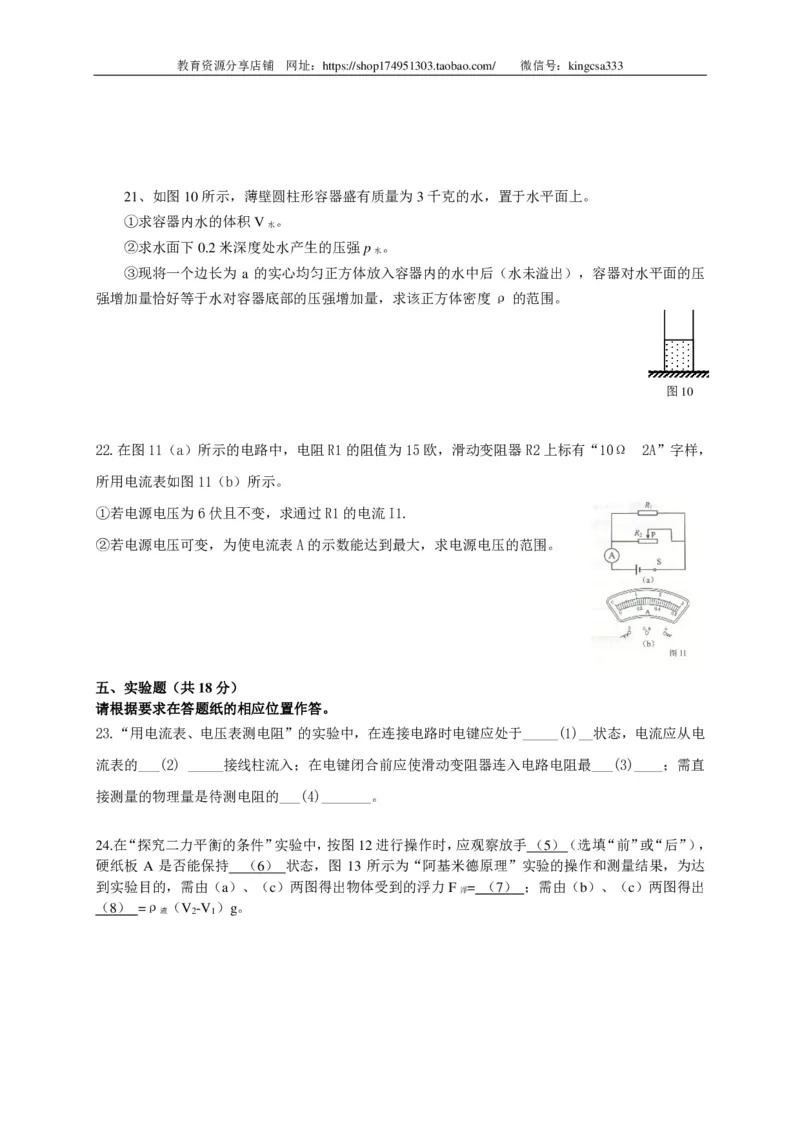

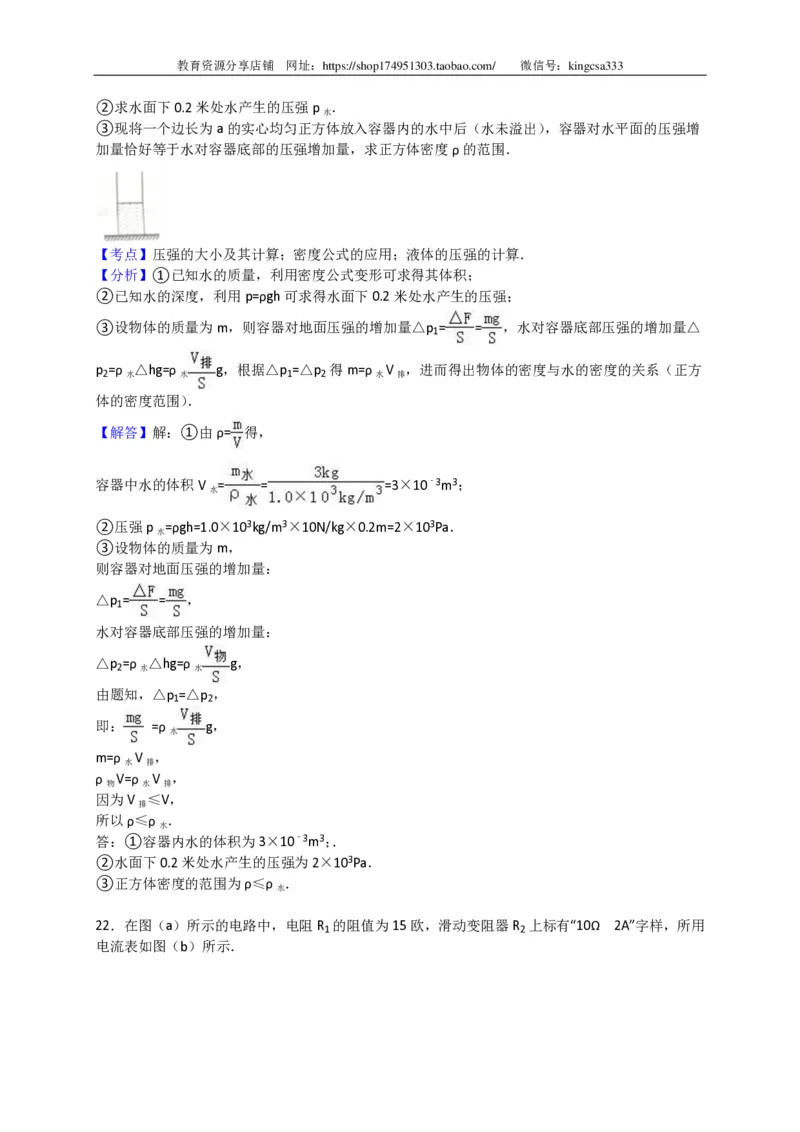

21、如图10所示，薄壁圆柱形容器盛有质量为3千克的水，置于水平面上。
①求容器内水的体积V 。
水
②求水面下0.2米深度处水产生的压强p 。
水
③现将一个边长为 a 的实心均匀正方体放入容器内的水中后（水未溢出），容器对水平面的压
强增加量恰好等于水对容器底部的压强增加量，求该正方体密度ρ的范围。
图10

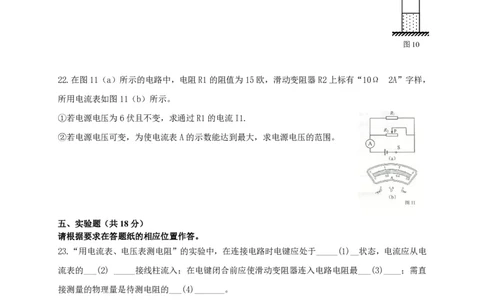

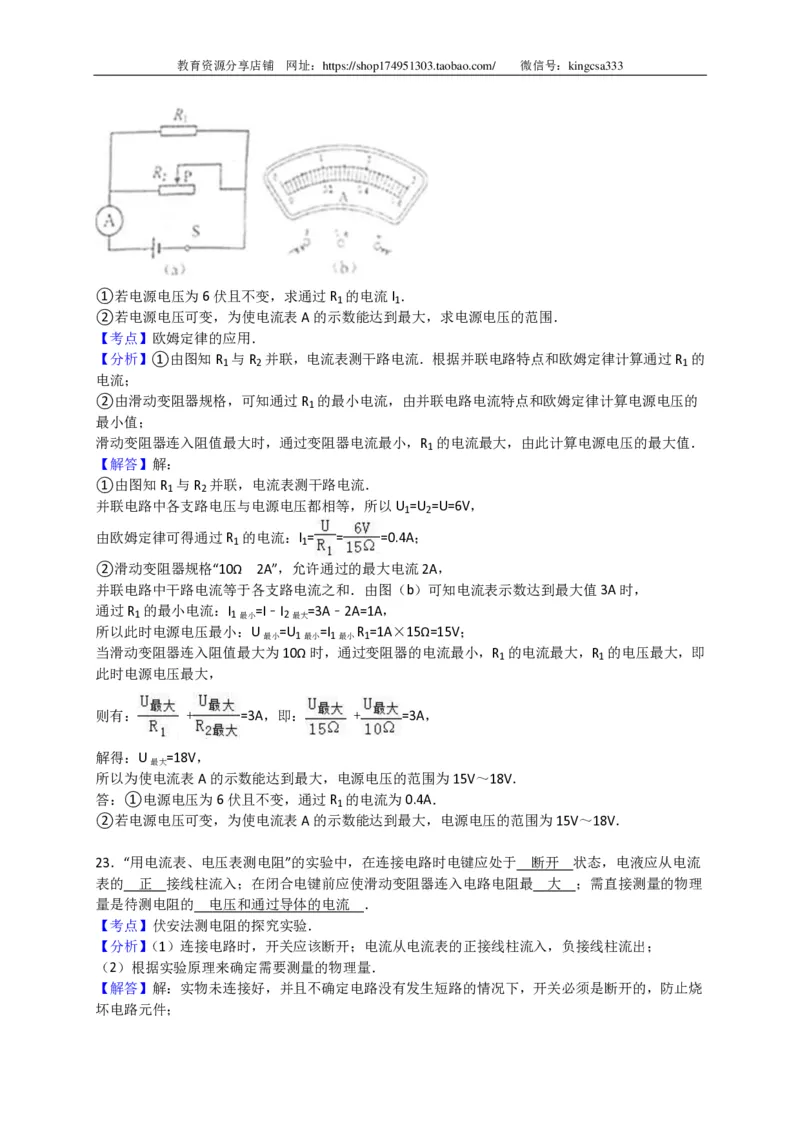

22.在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，
所用电流表如图11（b）所示。
①若电源电压为6伏且不变，求通过R1的电流I1.
②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围。
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23.“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于_____(1)__状态，电流应从电
流表的___(2) _____接线柱流入；在电键闭合前应使滑动变阻器连入电路电阻最___(3)____；需直
接测量的物理量是待测电阻的___(4)_______。
24.在“探究二力平衡的条件”实验中，按图12进行操作时，应观察放手 （5） （选填“前”或“后”），
硬纸板 A 是否能保持 （6） 状态，图 13 所示为“阿基米德原理”实验的操作和测量结果，为达
到实验目的，需由（a）、（c）两图得出物体受到的浮力F = （7） ；需由（b）、（c）两图得出
浮
（8） =ρ （V -V ）g。
液 2 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

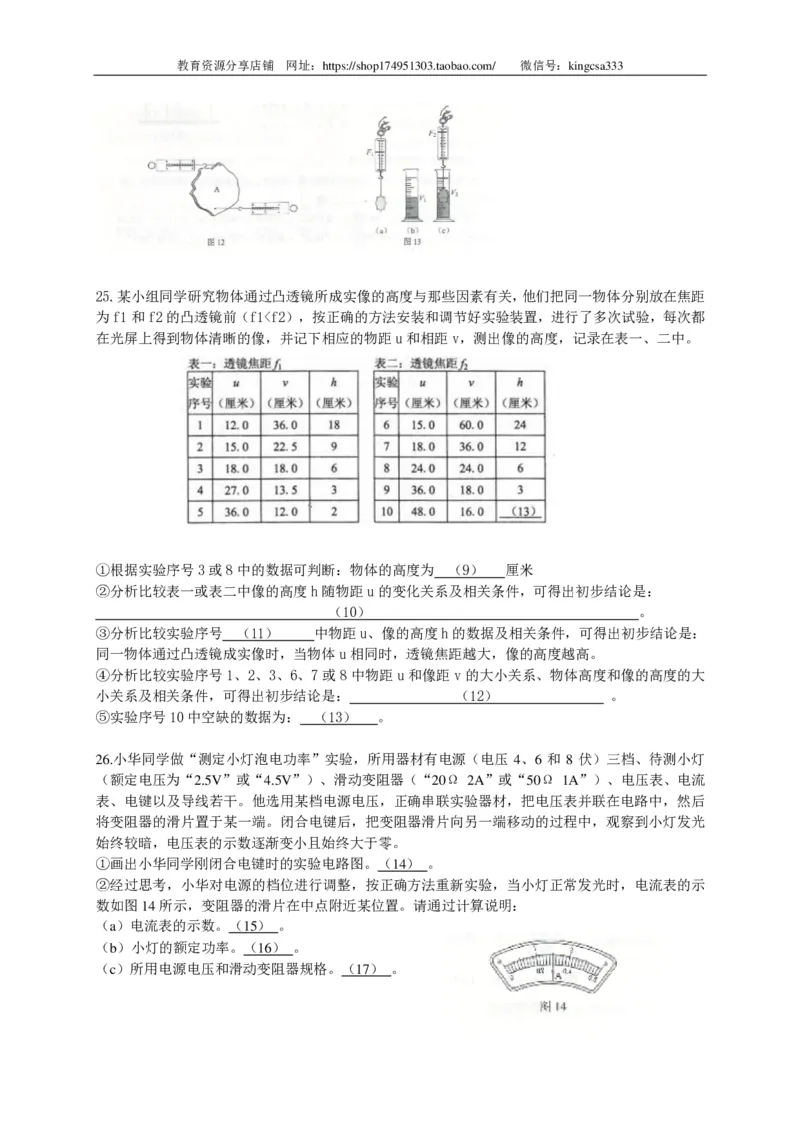

25.某小组同学研究物体通过凸透镜所成实像的高度与那些因素有关，他们把同一物体分别放在焦距
为f1和f2的凸透镜前（f1<f2），按正确的方法安装和调节好实验装置，进行了多次试验，每次都
在光屏上得到物体清晰的像，并记下相应的物距u和相距v，测出像的高度，记录在表一、二中。
①根据实验序号3或8中的数据可判断：物体的高度为 （9） 厘米
②分析比较表一或表二中像的高度h随物距u的变化关系及相关条件，可得出初步结论是：
（10） 。
③分析比较实验序号 （11） 中物距u、像的高度h的数据及相关条件，可得出初步结论是：
同一物体通过凸透镜成实像时，当物体u相同时，透镜焦距越大，像的高度越高。
④分析比较实验序号1、2、3、6、7或8中物距u和像距v的大小关系、物体高度和像的高度的大
小关系及相关条件，可得出初步结论是： （12） 。
⑤实验序号10中空缺的数据为： （13） 。
26.小华同学做“测定小灯泡电功率”实验，所用器材有电源（电压 4、6 和 8 伏）三档、待测小灯
（额定电压为“2.5V”或“4.5V”）、滑动变阻器（“20Ω 2A”或“50Ω 1A”）、电压表、电流
表、电键以及导线若干。他选用某档电源电压，正确串联实验器材，把电压表并联在电路中，然后
将变阻器的滑片置于某一端。闭合电键后，把变阻器滑片向另一端移动的过程中，观察到小灯发光
始终较暗，电压表的示数逐渐变小且始终大于零。
①画出小华同学刚闭合电键时的实验电路图。（14） 。
②经过思考，小华对电源的档位进行调整，按正确方法重新实验，当小灯正常发光时，电流表的示
数如图14所示，变阻器的滑片在中点附近某位置。请通过计算说明：
（a）电流表的示数。（15） 。
（b）小灯的额定功率。（16） 。
（c）所用电源电压和滑动变阻器规格。（17） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

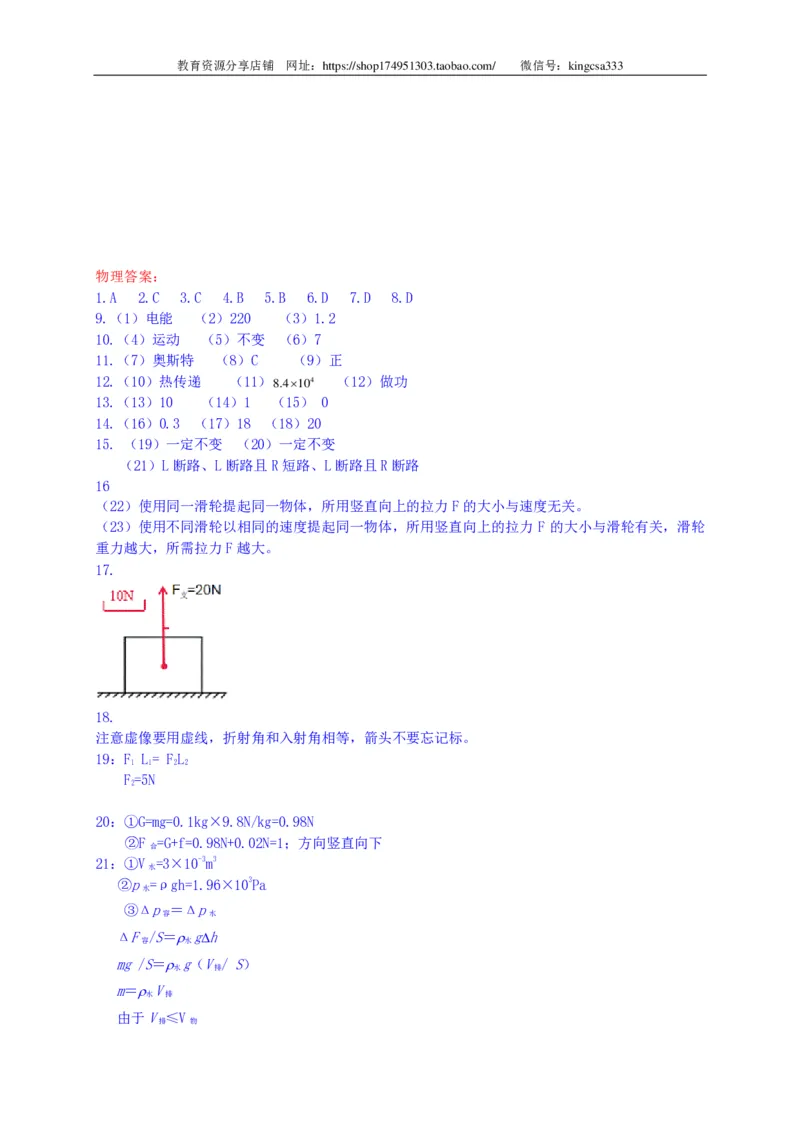

物理答案：
1.A 2.C 3.C 4.B 5.B 6.D 7.D 8.D
9.（1）电能 （2）220 （3）1.2
10.（4）运动 （5）不变 （6）7
11.（7）奥斯特 （8）C （9）正
12.（10）热传递 （11） 8 .4 1 0 4 （12）做功
13.（13）10 （14）1 （15） 0
14.（16）0.3 （17）18 （18）20
15. （19）一定不变 （20）一定不变
（21）L断路、L断路且R短路、L断路且R断路
16
（22）使用同一滑轮提起同一物体，所用竖直向上的拉力F的大小与速度无关。
（23）使用不同滑轮以相同的速度提起同一物体，所用竖直向上的拉力 F 的大小与滑轮有关，滑轮
重力越大，所需拉力F越大。
17.
18.
注意虚像要用虚线，折射角和入射角相等，箭头不要忘记标。
19：F L= FL
1 1 2 2
F=5N
2
20：①G=mg=0.1kg×9.8N/kg=0.98N
②F =G+f=0.98N+0.02N=1；方向竖直向下
合
21：①V =3×10-3m3
水
②p =ρgh=1.96×103Pa
水
③Δp ＝Δp
容 水
ΔF /S＝ gh
容 水
mg /S＝ g（V / S）
水 排
m＝ V
水 排
由于V ≤V
排 物教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

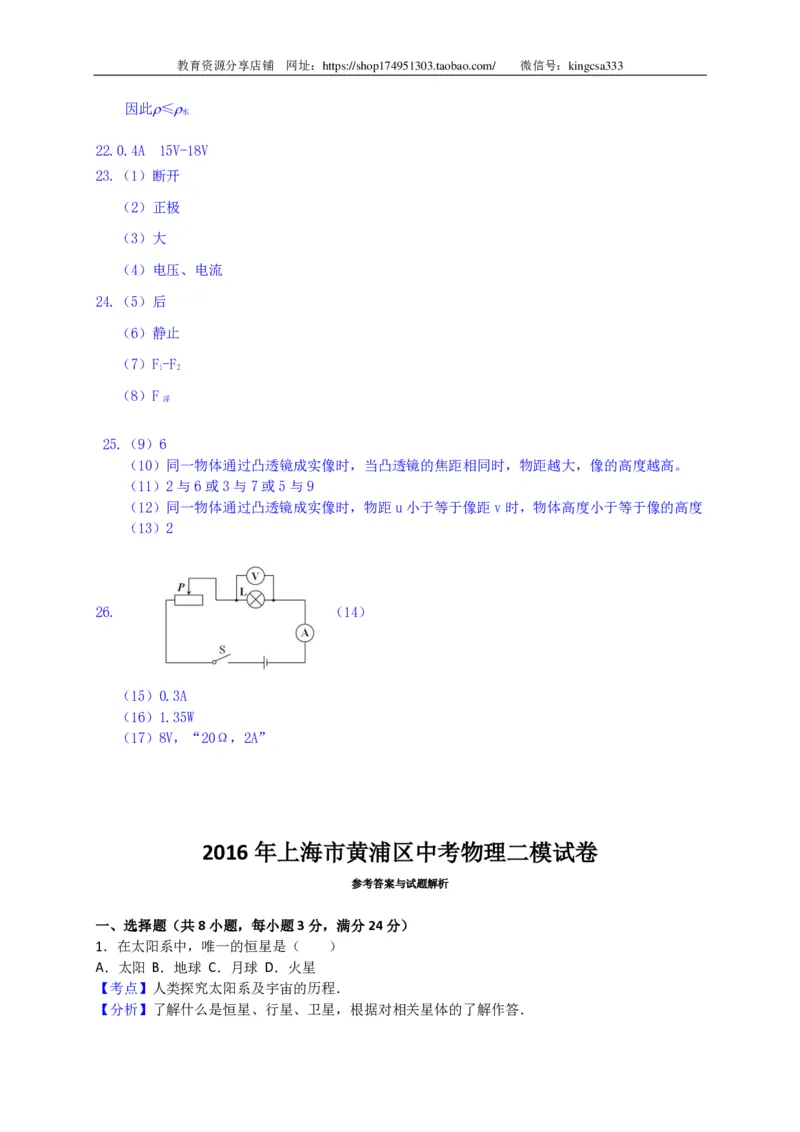

因此≤
水
22.0.4A 15V-18V
23.（1）断开
（2）正极
（3）大
（4）电压、电流
24.（5）后
（6）静止
（7）F-F
1 2
（8）F
浮
25.（9）6
（10）同一物体通过凸透镜成实像时，当凸透镜的焦距相同时，物距越大，像的高度越高。
（11）2与6或3与7或5与9
（12）同一物体通过凸透镜成实像时，物距u小于等于像距v时，物体高度小于等于像的高度
（13）2
26. （14）
（15）0.3A
（16）1.35W
（17）8V，“20Ω，2A”
2016 年上海市黄浦区中考物理二模试卷
参考答案与试题解析
一、选择题（共8小题，每小题3分，满分24分）
1．在太阳系中，唯一的恒星是（ ）
A．太阳 B．地球 C．月球 D．火星
【考点】人类探究太阳系及宇宙的历程．
【分析】了解什么是恒星、行星、卫星，根据对相关星体的了解作答．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：A、太阳能够发光发热，是离我们最近的恒星，也是太阳系唯一的恒星，符合题意；
BD、地球和火星都是太阳系中的行星，不是恒星，不合题意；
C、月球是地球的一颗卫星，不合题意．
故选A．

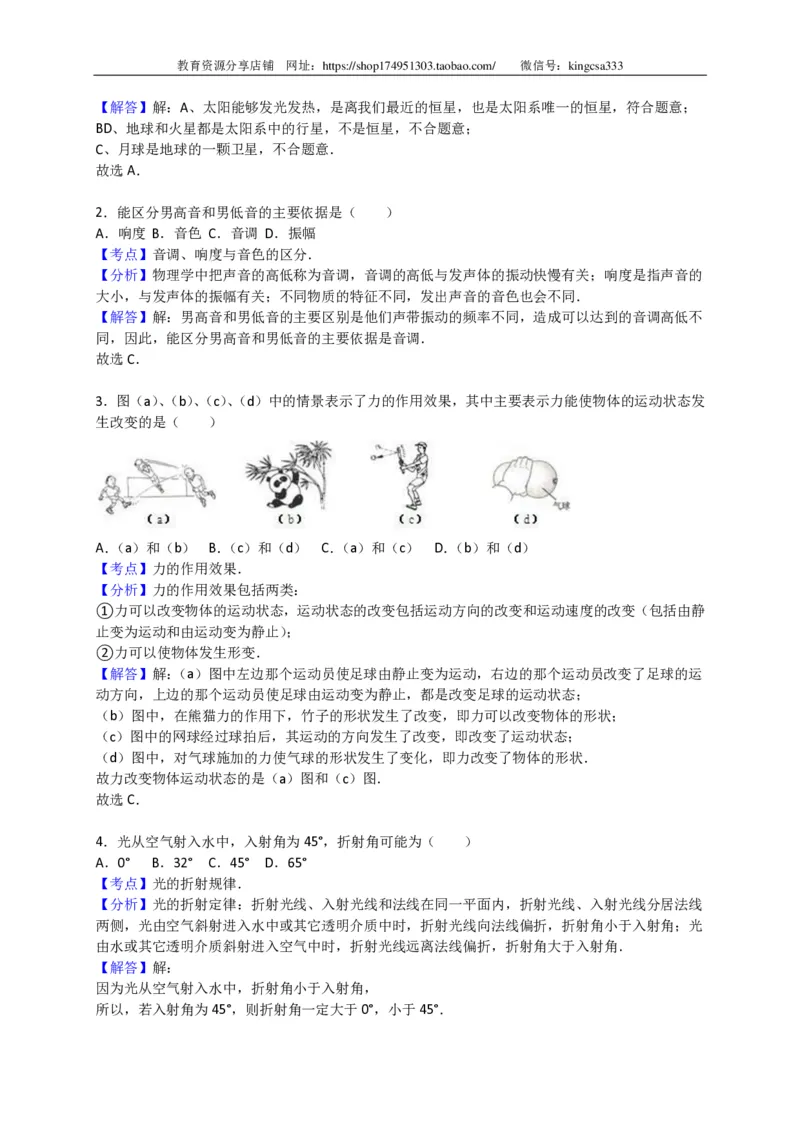

2．能区分男高音和男低音的主要依据是（ ）
A．响度 B．音色 C．音调 D．振幅
【考点】音调、响度与音色的区分．
【分析】物理学中把声音的高低称为音调，音调的高低与发声体的振动快慢有关；响度是指声音的
大小，与发声体的振幅有关；不同物质的特征不同，发出声音的音色也会不同．
【解答】解：男高音和男低音的主要区别是他们声带振动的频率不同，造成可以达到的音调高低不
同，因此，能区分男高音和男低音的主要依据是音调．
故选C．
3．图（a）、（b）、（c）、（d）中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发
生改变的是（ ）
A．（a）和（b） B．（c）和（d） C．（a）和（c） D．（b）和（d）
【考点】力的作用效果．
【分析】力的作用效果包括两类：
①力可以改变物体的运动状态，运动状态的改变包括运动方向的改变和运动速度的改变（包括由静
止变为运动和由运动变为静止）；
②力可以使物体发生形变．
【解答】解：（a）图中左边那个运动员使足球由静止变为运动，右边的那个运动员改变了足球的运
动方向，上边的那个运动员使足球由运动变为静止，都是改变足球的运动状态；
（b）图中，在熊猫力的作用下，竹子的形状发生了改变，即力可以改变物体的形状；
（c）图中的网球经过球拍后，其运动的方向发生了改变，即改变了运动状态；
（d）图中，对气球施加的力使气球的形状发生了变化，即力改变了物体的形状．
故力改变物体运动状态的是（a）图和（c）图．
故选C．
4．光从空气射入水中，入射角为45°，折射角可能为（ ）
A．0° B．32° C．45° D．65°
【考点】光的折射规律．
【分析】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线
两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光
由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．
【解答】解：
因为光从空气射入水中，折射角小于入射角，
所以，若入射角为45°，则折射角一定大于0°，小于45°．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故B可能正确，ACD一定错误．
故选B．

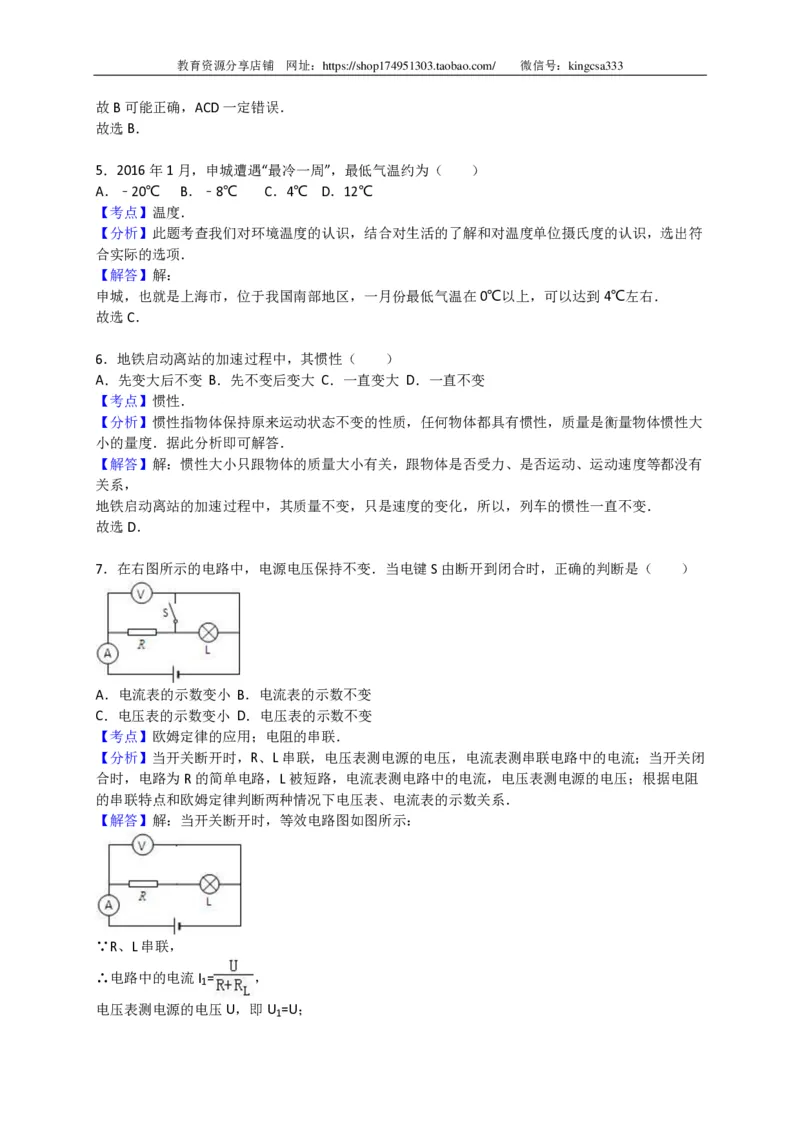

5．2016年1月，申城遭遇“最冷一周”，最低气温约为（ ）
A．﹣20℃ B．﹣8℃ C．4℃ D．12℃
【考点】温度．
【分析】此题考查我们对环境温度的认识，结合对生活的了解和对温度单位摄氏度的认识，选出符
合实际的选项．
【解答】解：
申城，也就是上海市，位于我国南部地区，一月份最低气温在0℃以上，可以达到4℃左右．
故选C．
6．地铁启动离站的加速过程中，其惯性（ ）
A．先变大后不变 B．先不变后变大 C．一直变大 D．一直不变
【考点】惯性．
【分析】惯性指物体保持原来运动状态不变的性质，任何物体都具有惯性，质量是衡量物体惯性大
小的量度．据此分析即可解答．
【解答】解：惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有
关系，
地铁启动离站的加速过程中，其质量不变，只是速度的变化，所以，列车的惯性一直不变．
故选D．
7．在右图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，正确的判断是（ ）
A．电流表的示数变小 B．电流表的示数不变
C．电压表的示数变小 D．电压表的示数不变
【考点】欧姆定律的应用；电阻的串联．
【分析】当开关断开时，R、L串联，电压表测电源的电压，电流表测串联电路中的电流；当开关闭
合时，电路为R的简单电路，L被短路，电流表测电路中的电流，电压表测电源的电压；根据电阻
的串联特点和欧姆定律判断两种情况下电压表、电流表的示数关系．
【解答】解：当开关断开时，等效电路图如图所示：
∵R、L串联，
∴电路中的电流I = ，
1
电压表测电源的电压U，即U =U；
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

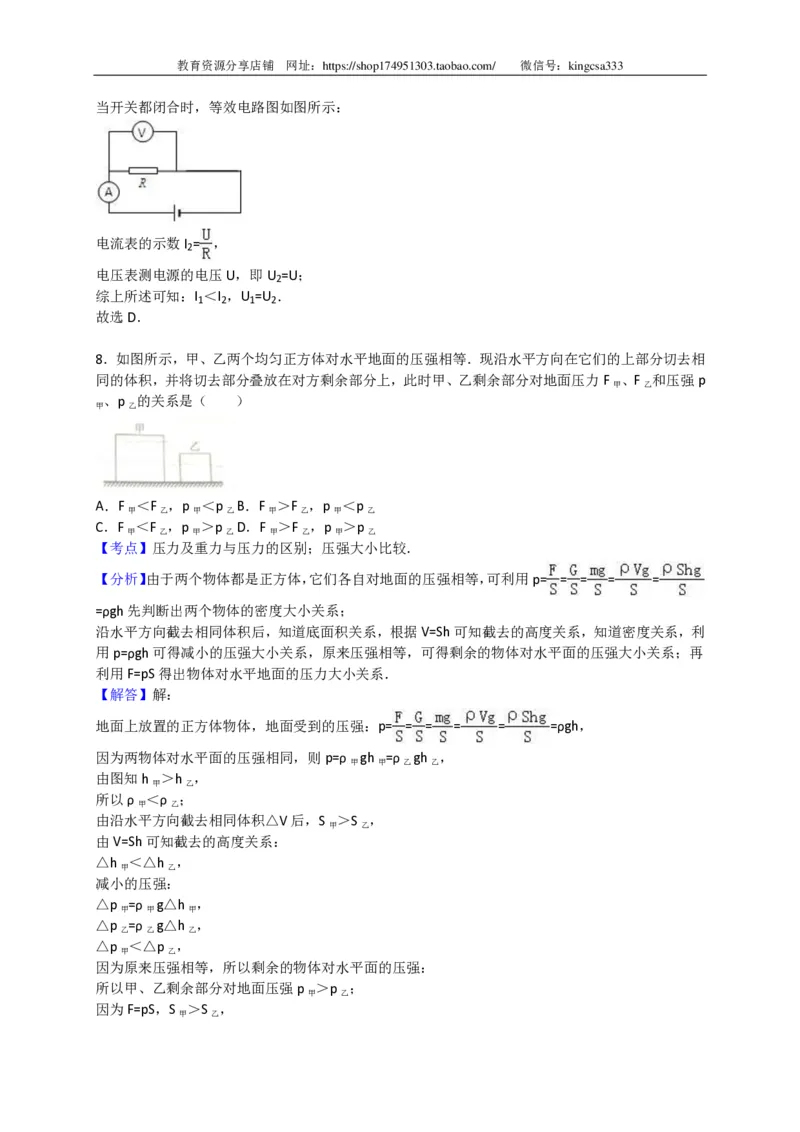

当开关都闭合时，等效电路图如图所示：
电流表的示数I = ，
2
电压表测电源的电压U，即U =U；
2
综上所述可知：I ＜I ，U =U ．
1 2 1 2
故选D．
8．如图所示，甲、乙两个均匀正方体对水平地面的压强相等．现沿水平方向在它们的上部分切去相
同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压力F 、F 和压强p
甲 乙
、p 的关系是（ ）
甲 乙
A．F ＜F ，p ＜p B．F ＞F ，p ＜p
甲 乙 甲 乙 甲 乙 甲 乙
C．F ＜F ，p ＞p D．F ＞F ，p ＞p
甲 乙 甲 乙 甲 乙 甲 乙
【考点】压力及重力与压力的区别；压强大小比较．
【分析】由于两个物体都是正方体，它们各自对地面的压强相等，可利用p= = = = =
=ρgh先判断出两个物体的密度大小关系；
沿水平方向截去相同体积后，知道底面积关系，根据V=Sh可知截去的高度关系，知道密度关系，利
用p=ρgh可得减小的压强大小关系，原来压强相等，可得剩余的物体对水平面的压强大小关系；再
利用F=pS得出物体对水平地面的压力大小关系．
【解答】解：
地面上放置的正方体物体，地面受到的压强：p= = = = = =ρgh，
因为两物体对水平面的压强相同，则p=ρ gh =ρ gh ，
甲 甲 乙 乙
由图知h ＞h ，
甲 乙
所以ρ ＜ρ ；
甲 乙
由沿水平方向截去相同体积△V后，S ＞S ，
甲 乙
由V=Sh可知截去的高度关系：
△h ＜△h ，
甲 乙
减小的压强：
△p =ρ g△h ，
甲 甲 甲
△p =ρ g△h ，
乙 乙 乙
△p ＜△p ，
甲 乙
因为原来压强相等，所以剩余的物体对水平面的压强：
所以甲、乙剩余部分对地面压强p ＞p ；
甲 乙
因为F=pS，S ＞S ，
甲 乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以剩余的物体对水平面的压力：
F ＞F ．
甲 乙
故选D．
二、解答题（共18小题，满分76分）

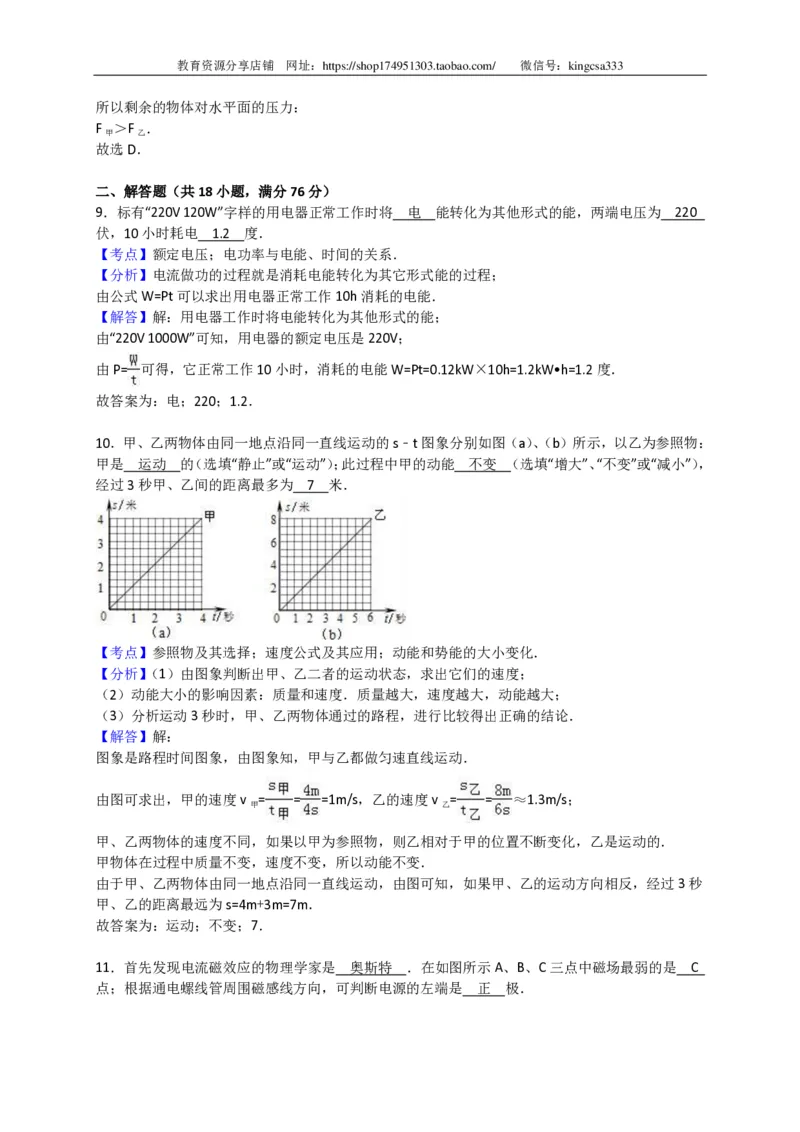

9．标有“220V 120W”字样的用电器正常工作时将 电 能转化为其他形式的能，两端电压为 220
伏，10小时耗电 1.2 度．
【考点】额定电压；电功率与电能、时间的关系．
【分析】电流做功的过程就是消耗电能转化为其它形式能的过程；
由公式W=Pt可以求出用电器正常工作10h消耗的电能．
【解答】解：用电器工作时将电能转化为其他形式的能；
由“220V 1000W”可知，用电器的额定电压是220V；
由P= 可得，它正常工作10小时，消耗的电能W=Pt=0.12kW×10h=1.2kW•h=1.2度．
故答案为：电；220；1.2．
10．甲、乙两物体由同一地点沿同一直线运动的s﹣t图象分别如图（a）、（b）所示，以乙为参照物：
甲是 运动 的（选填“静止”或“运动”）；此过程中甲的动能 不变 （选填“增大”、“不变”或“减小”），
经过3秒甲、乙间的距离最多为 7 米．
【考点】参照物及其选择；速度公式及其应用；动能和势能的大小变化．
【分析】（1）由图象判断出甲、乙二者的运动状态，求出它们的速度；
（2）动能大小的影响因素：质量和速度．质量越大，速度越大，动能越大；
（3）分析运动3秒时，甲、乙两物体通过的路程，进行比较得出正确的结论．
【解答】解：
图象是路程时间图象，由图象知，甲与乙都做匀速直线运动．
由图可求出，甲的速度v = = =1m/s，乙的速度v = = ≈1.3m/s；
甲 乙
甲、乙两物体的速度不同，如果以甲为参照物，则乙相对于甲的位置不断变化，乙是运动的．
甲物体在过程中质量不变，速度不变，所以动能不变．
由于甲、乙两物体由同一地点沿同一直线运动，由图可知，如果甲、乙的运动方向相反，经过3秒
甲、乙的距离最远为s=4m+3m=7m．
故答案为：运动；不变；7．
11．首先发现电流磁效应的物理学家是 奥斯特 ．在如图所示A、B、C三点中磁场最弱的是 C
点；根据通电螺线管周围磁感线方向，可判断电源的左端是 正 极．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】通电直导线周围的磁场；磁感线及其特点；通电螺线管的极性和电流方向的判断．
【分析】首先发现电流磁效应的物理学家是丹麦物理学家奥斯特；根据磁感线表示磁场的方向和强
弱来判断；根据安培定则判断螺线管中电流的方向，标出电源的正负极．
【解答】解：首先发现电流磁效应的物理学家是丹麦物理学家奥斯特；在磁场中用磁感线的疏密来
描述磁场的强弱，磁场强的地方磁感线密集，磁场弱的地方磁感线稀疏，所以A点磁场最强，C点
磁场最弱；根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所
指的方向为电流的方向，即电流是从螺线管的左端流入的，右端流出，所以电源的左端为正极，右
端为负极．
故答案为：奥斯特；C；正．

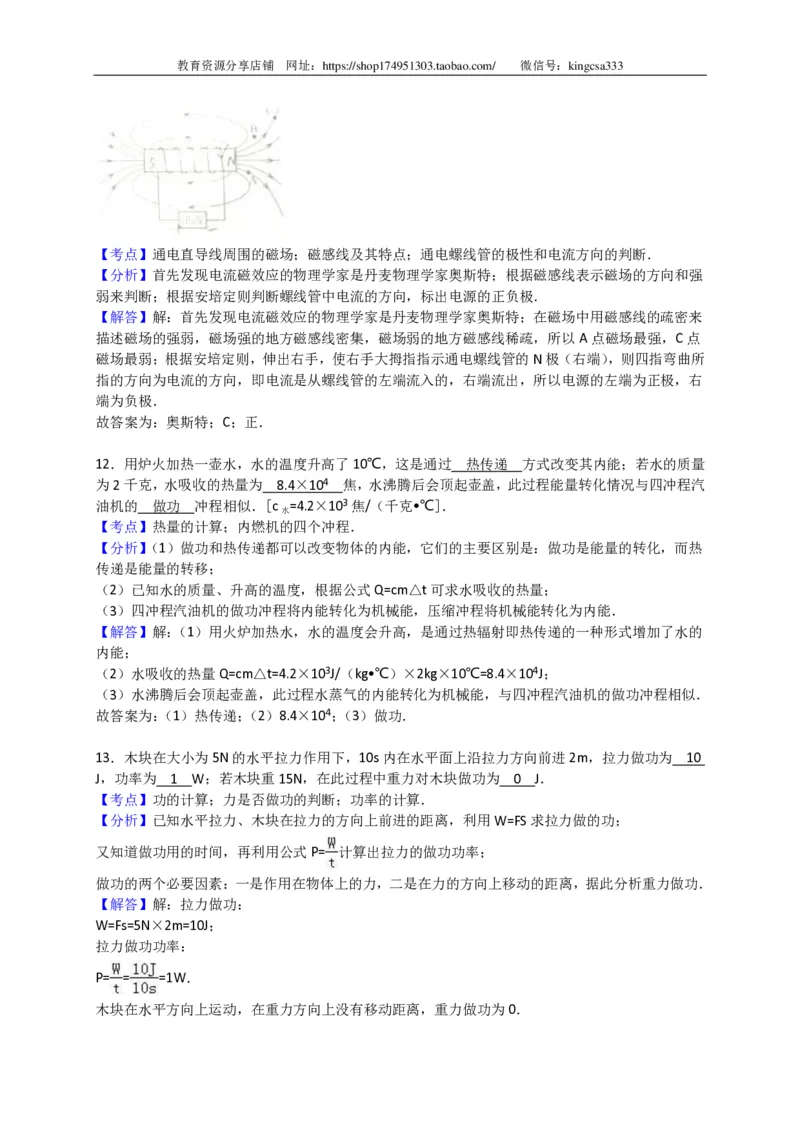

12．用炉火加热一壶水，水的温度升高了10℃，这是通过 热传递 方式改变其内能；若水的质量
为2千克，水吸收的热量为 8.4×104 焦，水沸腾后会顶起壶盖，此过程能量转化情况与四冲程汽
油机的 做功 冲程相似．[c =4.2×103焦/（千克•℃]．
水
【考点】热量的计算；内燃机的四个冲程．
【分析】（1）做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热
传递是能量的转移；
（2）已知水的质量、升高的温度，根据公式Q=cm△t可求水吸收的热量；
（3）四冲程汽油机的做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能．
【解答】解：（1）用火炉加热水，水的温度会升高，是通过热辐射即热传递的一种形式增加了水的
内能；
（2）水吸收的热量Q=cm△t=4.2×103J/（kg•℃）×2kg×10℃=8.4×104J；
（3）水沸腾后会顶起壶盖，此过程水蒸气的内能转化为机械能，与四冲程汽油机的做功冲程相似．
故答案为：（1）热传递；（2）8.4×104；（3）做功．
13．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为 10
J，功率为 1 W；若木块重15N，在此过程中重力对木块做功为 0 J．
【考点】功的计算；力是否做功的判断；功率的计算．
【分析】已知水平拉力、木块在拉力的方向上前进的距离，利用W=FS求拉力做的功；
又知道做功用的时间，再利用公式P= 计算出拉力的做功功率；
做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，据此分析重力做功．
【解答】解：拉力做功：
W=Fs=5N×2m=10J；
拉力做功功率：
P= = =1W．
木块在水平方向上运动，在重力方向上没有移动距离，重力做功为0．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：10；1；0．

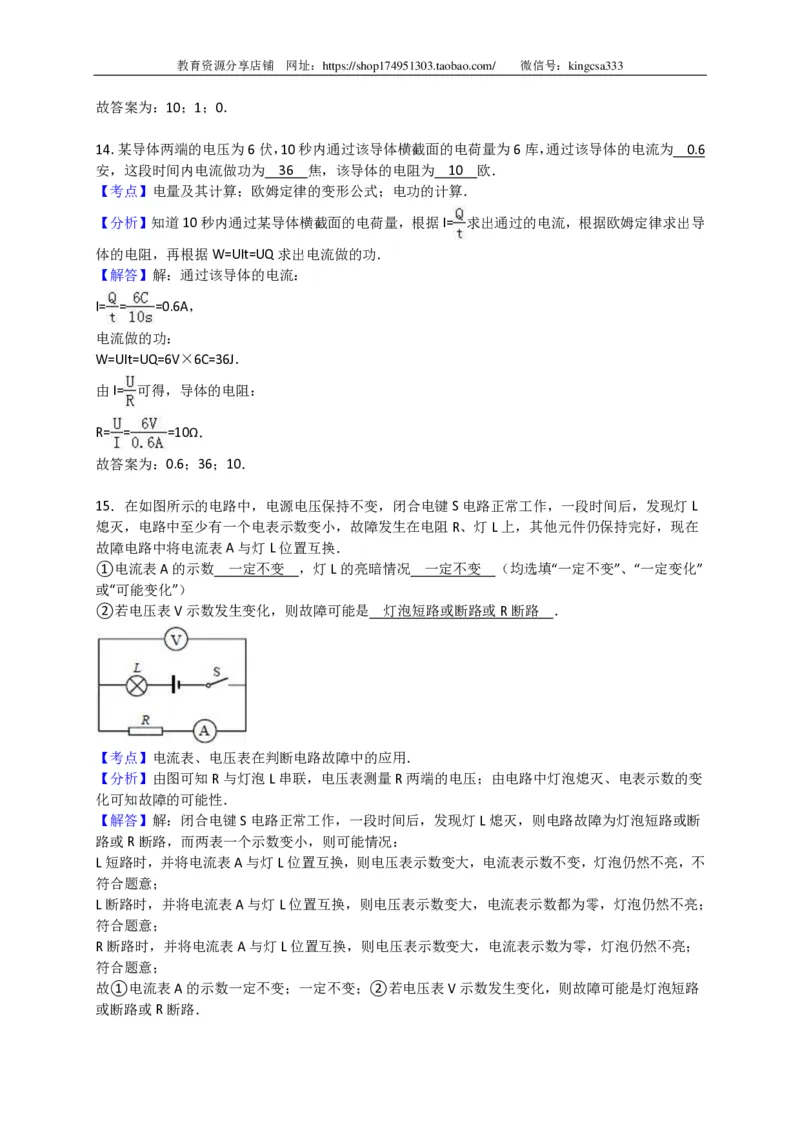

14．某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为 0.6
安，这段时间内电流做功为 36 焦，该导体的电阻为 10 欧．
【考点】电量及其计算；欧姆定律的变形公式；电功的计算．
【分析】知道10秒内通过某导体横截面的电荷量，根据I= 求出通过的电流，根据欧姆定律求出导
体的电阻，再根据W=UIt=UQ求出电流做的功．
【解答】解：通过该导体的电流：
I= = =0.6A，
电流做的功：
W=UIt=UQ=6V×6C=36J．
由I= 可得，导体的电阻：
R= = =10Ω．
故答案为：0.6；36；10．
15．在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作，一段时间后，发现灯L
熄灭，电路中至少有一个电表示数变小，故障发生在电阻R、灯L上，其他元件仍保持完好，现在
故障电路中将电流表A与灯L位置互换．
①电流表A的示数 一定不变 ，灯L的亮暗情况 一定不变 （均选填“一定不变”、“一定变化”
或“可能变化”）
②若电压表V示数发生变化，则故障可能是 灯泡短路或断路或R断路 ．
【考点】电流表、电压表在判断电路故障中的应用．
【分析】由图可知R与灯泡L串联，电压表测量R两端的电压；由电路中灯泡熄灭、电表示数的变
化可知故障的可能性．
【解答】解：闭合电键S电路正常工作，一段时间后，发现灯L熄灭，则电路故障为灯泡短路或断
路或R断路，而两表一个示数变小，则可能情况：
L短路时，并将电流表A与灯L位置互换，则电压表示数变大，电流表示数不变，灯泡仍然不亮，不
符合题意；
L断路时，并将电流表A与灯L位置互换，则电压表示数变大，电流表示数都为零，灯泡仍然不亮；
符合题意；
R断路时，并将电流表A与灯L位置互换，则电压表示数变大，电流表示数为零，灯泡仍然不亮；
符合题意；
故①电流表A的示数一定不变；一定不变；②若电压表V示数发生变化，则故障可能是灯泡短路
或断路或R断路．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：①一定不变；一定不变；②灯泡短路或断路或R断路．

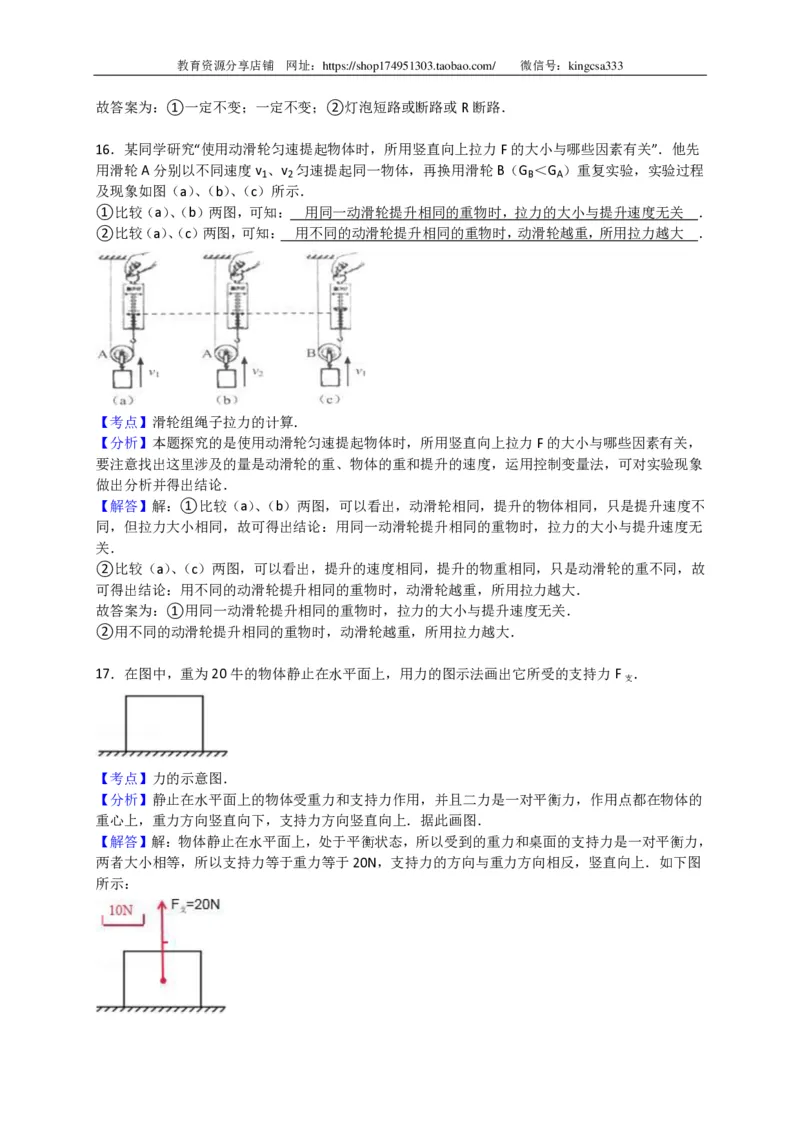

16．某同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”．他先
用滑轮A分别以不同速度v 、v 匀速提起同一物体，再换用滑轮B（G ＜G ）重复实验，实验过程
1 2 B A
及现象如图（a）、（b）、（c）所示．
①比较（a）、（b）两图，可知： 用同一动滑轮提升相同的重物时，拉力的大小与提升速度无关 ．
②比较（a）、（c）两图，可知： 用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大 ．
【考点】滑轮组绳子拉力的计算．
【分析】本题探究的是使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关，
要注意找出这里涉及的量是动滑轮的重、物体的重和提升的速度，运用控制变量法，可对实验现象
做出分析并得出结论．
【解答】解：①比较（a）、（b）两图，可以看出，动滑轮相同，提升的物体相同，只是提升速度不
同，但拉力大小相同，故可得出结论：用同一动滑轮提升相同的重物时，拉力的大小与提升速度无
关．
②比较（a）、（c）两图，可以看出，提升的速度相同，提升的物重相同，只是动滑轮的重不同，故
可得出结论：用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大．
故答案为：①用同一动滑轮提升相同的重物时，拉力的大小与提升速度无关．
②用不同的动滑轮提升相同的重物时，动滑轮越重，所用拉力越大．
17．在图中，重为20牛的物体静止在水平面上，用力的图示法画出它所受的支持力F ．
支
【考点】力的示意图．
【分析】静止在水平面上的物体受重力和支持力作用，并且二力是一对平衡力，作用点都在物体的
重心上，重力方向竖直向下，支持力方向竖直向上．据此画图．
【解答】解：物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，
两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上．如下图
所示：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
18．如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．
【考点】作光的反射光路图．
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线
两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．
【解答】解：由入射角为30°，可得反射角也为30°，在法线右侧画出反射光线，度数等于入射角为
30°即可，如图所示：
19．杠杆平衡时，动力F 的大小为10牛，动力臂L 为0.1米，阻力臂L 为0.2米，求阻力F 的大
1 1 2 2
小．
【考点】杠杆的平衡条件．
【分析】已知动力臂、阻力臂与动力大小，由杠杆平衡条件可以求出阻力大小．
【解答】解：由杠杆平衡条件得：F ×L =F ×L ，
1 1 2 2
即：10N×0.1m=F ×0.2m，
2
则动力F =5N．
2
答：阻力F 的大小为5N．
2
20．把一个质量为0.1千克的小球竖直向上抛出，若小球在上升过程中受到空气阻力的大小恒为0.02
牛，求：
①小球所受的重力G．
②小球在上升过程中所受合力F 的大小和方向．
合
【考点】重力的计算；力的合成与应用．
【分析】（1）根据重力与质量的关系G=mg可求物体的重力；
（2）方向相同的两个力，其合力大小为两个力的和，方向与两个力的方向相同．
【解答】解：
（1）小球所受的重力为G=mg=0.1kg×9.8N/kg=0.98N；
（2）小球在上升过程中，受到竖直向下的重力G和竖直向下的阻力f作用；
故合力大小为F =G+f=0.98N+0.02N=1N；方向为竖直向下；
合
答：（1）小球所受的重力为0.98N；
（2）小球在上升过程中，所受合力大小为1N，方向竖直向下．
21．如图所示，薄壁圆柱形容器内盛有质量为3千克的水，置于水平面上．
①求容器内水的体积V ．
水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②求水面下0.2米处水产生的压强p ．
水
③现将一个边长为a的实心均匀正方体放入容器内的水中后（水未溢出），容器对水平面的压强增
加量恰好等于水对容器底部的压强增加量，求正方体密度ρ的范围．
【考点】压强的大小及其计算；密度公式的应用；液体的压强的计算．
【分析】①已知水的质量，利用密度公式变形可求得其体积；
②已知水的深度，利用p=ρgh可求得水面下0.2米处水产生的压强；
③设物体的质量为m，则容器对地面压强的增加量△p = = ，水对容器底部压强的增加量△
1
p =ρ △hg=ρ g，根据△p =△p 得m=ρ V ，进而得出物体的密度与水的密度的关系（正方
2 水 水 1 2 水 排
体的密度范围）．
【解答】解：①由ρ= 得，
容器中水的体积V = = =3×10﹣3m3；
水
②压强p =ρgh=1.0×103kg/m3×10N/kg×0.2m=2×103Pa．
水
③设物体的质量为m，
则容器对地面压强的增加量：
△p = = ，
1
水对容器底部压强的增加量：
△p =ρ △hg=ρ g，
2 水 水
由题知，△p =△p ，
1 2
即： =ρ g，
水
m=ρ V ，
水 排
ρ V=ρ V ，
物 水 排
因为V ≤V，
排
所以ρ≤ρ ．
水
答：①容器内水的体积为3×10﹣3m3；．
②水面下0.2米处水产生的压强为2×103Pa．
③正方体密度的范围为ρ≤ρ ．
水
22．在图（a）所示的电路中，电阻R 的阻值为15欧，滑动变阻器R 上标有“10Ω 2A”字样，所用
1 2
电流表如图（b）所示．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①若电源电压为6伏且不变，求通过R 的电流I ．
1 1
②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围．
【考点】欧姆定律的应用．
【分析】①由图知R 与R 并联，电流表测干路电流．根据并联电路特点和欧姆定律计算通过R 的
1 2 1
电流；
②由滑动变阻器规格，可知通过R 的最小电流，由并联电路电流特点和欧姆定律计算电源电压的
1
最小值；
滑动变阻器连入阻值最大时，通过变阻器电流最小，R 的电流最大，由此计算电源电压的最大值．
1
【解答】解：
①由图知R 与R 并联，电流表测干路电流．
1 2
并联电路中各支路电压与电源电压都相等，所以U =U =U=6V，
1 2
由欧姆定律可得通过R 的电流：I = = =0.4A；
1 1
②滑动变阻器规格“10Ω 2A”，允许通过的最大电流2A，
并联电路中干路电流等于各支路电流之和．由图（b）可知电流表示数达到最大值3A时，
通过R 的最小电流：I =I﹣I =3A﹣2A=1A，
1 1最小 2最大
所以此时电源电压最小：U =U =I R =1A×15Ω=15V；
最小 1最小 1最小 1
当滑动变阻器连入阻值最大为10Ω时，通过变阻器的电流最小，R 的电流最大，R 的电压最大，即
1 1
此时电源电压最大，
则有： + =3A，即： + =3A，
解得：U =18V，
最大
所以为使电流表A的示数能达到最大，电源电压的范围为15V～18V．
答：①电源电压为6伏且不变，通过R 的电流为0.4A．
1
②若电源电压可变，为使电流表A的示数能达到最大，电源电压的范围为15V～18V．
23．“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于 断开 状态，电液应从电流
表的 正 接线柱流入；在闭合电键前应使滑动变阻器连入电路电阻最 大 ；需直接测量的物理
量是待测电阻的 电压和通过导体的电流 ．
【考点】伏安法测电阻的探究实验．
【分析】（1）连接电路时，开关应该断开；电流从电流表的正接线柱流入，负接线柱流出；
（2）根据实验原理来确定需要测量的物理量．
【解答】解：实物未连接好，并且不确定电路没有发生短路的情况下，开关必须是断开的，防止烧
坏电路元件；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
闭合开关前，应使滑动变阻器的滑片处与最大阻值处，目的也是防止电路中电流过大，烧坏电路元
件．
使用电流表时，电流应从它的正接线柱流入，负接线柱流出；
用电流表、电压表测电阻”的实验原理是R= ，所以需要测量电阻两端的电压以及通过导体的电流．所
用的仪表是电压表和电流表．
故答案为：断开；正；大；电压和通过导体的电流．
24．在“探究二力平衡的条件”实验中，按如图1进行操作时，应观察放手 后 （选填“前”或“后”），
硬纸板A是否能保持 静止 状态，如图2所示为“验证阿基米德原理”实验的操作和测量结果，为
达到实验目的，需由（a）、（c）两图得出物体受到的浮力F = F ﹣F ；需由（b）、（c）两图得出
浮 1 2
F =ρ （V ﹣V ）g．
浮 液 2 1
【考点】二力平衡的概念；阿基米德原理．
【分析】（1）二力平衡满足的条件是：“同一物体”、“大小相等”、“方向相反”、“在同一直线上”．
（2）浸入液体中的一切物体都会受到浮力的作用，即用测力计时，在水中的比在空气中减小的示数
即为该物体所受的浮力，同时据阿基米德原理可知，浸入液体中的物体所受的浮力等于它所排开液
体的重力．
【解答】解：
（1）由图中可知，将硬纸板A转动到如图所示位置，此时力的大小相等、方向相反、作用在同一个
物体上，但不在同一直线上，应观察放手后，硬纸板A会发生转动，不能保持静止状态；
（2）浸入液体中的一切物体都会受到浮力的作用，即用测力计时，在水中的比在空气中减小的示数
即为该物体所受的浮力，故F =F ﹣F ；放入物体后的V =V ﹣V ；故据阿基米德原理可知，此时
浮 1 2 排 2 1
的F 与（V ﹣V ）应满足的关系是F =ρ （V ﹣V ）g．
浮 2 1 浮 液 2 1
故答案为：后；静止；F ﹣F ；F ．
1 2 浮
25．某小组同学研究物体通体凸透镜所成实像的高度与哪些因素有关，他们把同一物体分别放在焦
距为f 和f 的凸透镜前（f ＜f ），按正确的方法安装和调节好实验装置，进行了多次实验，每次都
1 2 1 2
在光屏上得到物体清晰的像，并记下相应的物距u和像距v，测出像的高度h，记录在表一、二中．
表一：透镜焦距f
1
实验序号 u（厘米） v（厘米） h（厘米）
1 12.0 36.0 18
2 15.0 22.5 9教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
3 18.0 18.0 6
4 27.0 13.5 3
5 36.0 12.0 2
表二：透镜焦距f
2
实验序号 u（厘米） v（厘米） h（厘米）
6 15.0 60.0 24
7 18.0 36.0 12
8 24.0 24.0 6
9 36.0 18.0 3
10 48.0 16.0
2
①根据实验序号3或8中的数据可判断：物体的高度为 6 厘米．
②分析比较表一或表二中像的高度h随物距u的变化关系及相关条件，可得出的初步结论是： 使
用同一凸透镜时，随着物距的增大，像高越来越大 ．
③分析比较实验序号 2和6 中物距u，像高度h的数据及相关条件，可得出的初步结论是：同一
物体通过凸透镜成像，当物距u相同时，透镜焦距最大，像的高度越高．
④分析比较实验序号1、2、3、6、7或8中物距u和相距v的大小关系、物体高度和像高度的大小
关系及相关条件，可得出的初步结论是： 凸透镜成实像时，物距u和相距v的比值、物体高度和
像高度的比值相等 ．
【考点】凸透镜成像规律及其探究实验．
【分析】（1）当物距等于像距时，成的是倒立等大的实像；
（2）分析比较表一或表二中的物距u与像高的变化关系，可以得出结论；
（3）计算出表二中透镜的焦距，从表格一和表格二中找出焦距不同，物距相同，像距随焦距增大的
实验数据；
（4）根据物距u和相距v的比值、物体高度和像高度的比值分析；
【解答】解：①由实验序号3或8中的数据可知，此时的物距等于像距，所以成的是倒立等大的实
像，所以物体的高度为6cm；
②使用同一凸透镜时，焦距不变，分析表一或表二中数据可以看出，随着物距的增大，像高越来越
大；
③在表一、二中数据8可知，物距等于像距，物距等于二倍焦距，f 为9cm，f 为12cm，根据2
1 2
和6、5和9的数据可知：当物距相同时，焦距大的，像的高度越大；
④数据1：物距u和相距v的比值为： ；物体高度和像高度的比值为： ；
数据2：物距u和相距v的比值为： ；物体高度和像高度的比值为： ；
以此类推，计算3、6、7或8中物距u和相距v的比值、物体高度和像高度的比值，发现这两个比
值是相等的，故结论为：凸透镜成实像时，物距u和相距v的比值、物体高度和像高度的比值相等．
故答案为：①6；②使用同一凸透镜时，随着物距的增大，像高越来越大；③2和6；④凸透镜成
实像时，物距u和相距v的比值、物体高度和像高度的比值相等．

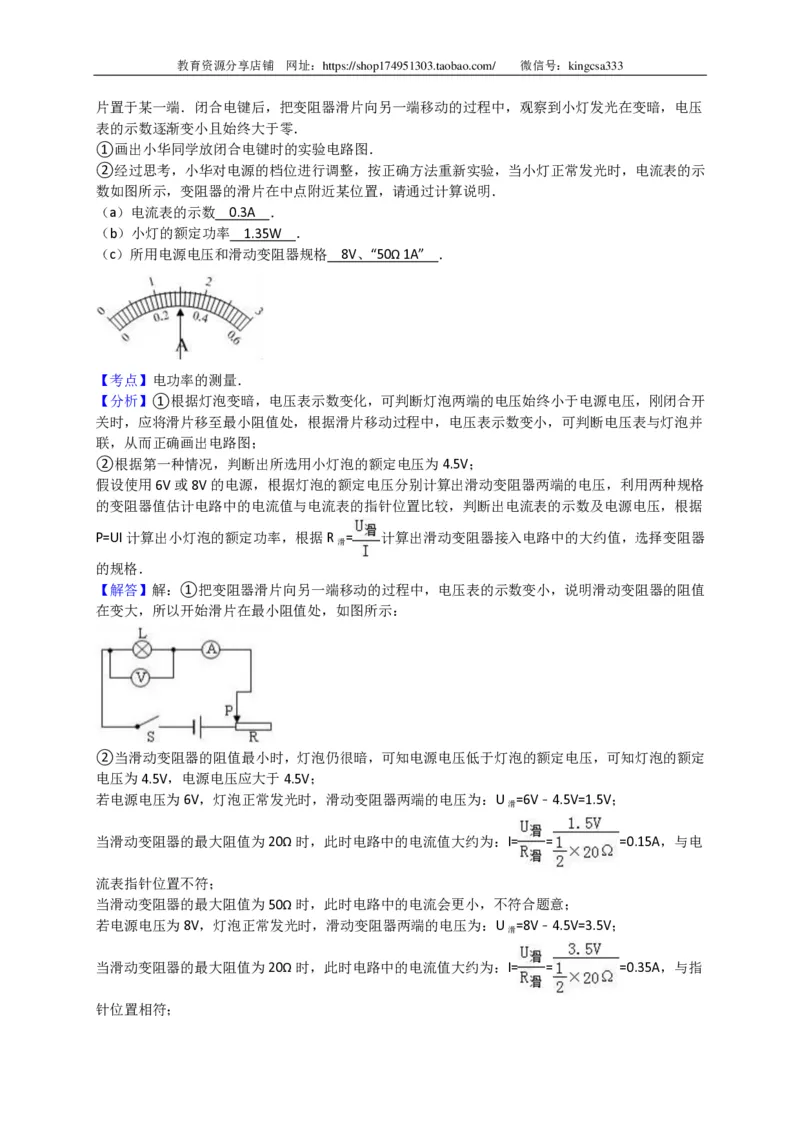

26．小华同学做“测得小灯泡的电功率”实验，所用器材哟电源（电压有4、6和8伏三档）、待测小
灯（额定电压为“2.5V”或“4.5V”）、滑动变阻器（“20Ω 2A”或“50Ω 1A”）、电压表、电流表、电键以及
导线若干．他选用某档电源电压，正确串联实验器材，把电压表并联在电路中，然后将变阻器的滑教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
片置于某一端．闭合电键后，把变阻器滑片向另一端移动的过程中，观察到小灯发光在变暗，电压
表的示数逐渐变小且始终大于零．
①画出小华同学放闭合电键时的实验电路图．
②经过思考，小华对电源的档位进行调整，按正确方法重新实验，当小灯正常发光时，电流表的示
数如图所示，变阻器的滑片在中点附近某位置，请通过计算说明．
（a）电流表的示数 0.3A ．
（b）小灯的额定功率 1.35W ．
（c）所用电源电压和滑动变阻器规格 8V、“50Ω 1A” ．
【考点】电功率的测量．
【分析】①根据灯泡变暗，电压表示数变化，可判断灯泡两端的电压始终小于电源电压，刚闭合开
关时，应将滑片移至最小阻值处，根据滑片移动过程中，电压表示数变小，可判断电压表与灯泡并
联，从而正确画出电路图；
②根据第一种情况，判断出所选用小灯泡的额定电压为4.5V；
假设使用6V或8V的电源，根据灯泡的额定电压分别计算出滑动变阻器两端的电压，利用两种规格
的变阻器值估计电路中的电流值与电流表的指针位置比较，判断出电流表的示数及电源电压，根据
P=UI计算出小灯泡的额定功率，根据R = 计算出滑动变阻器接入电路中的大约值，选择变阻器
滑
的规格．
【解答】解：①把变阻器滑片向另一端移动的过程中，电压表的示数变小，说明滑动变阻器的阻值
在变大，所以开始滑片在最小阻值处，如图所示：
②当滑动变阻器的阻值最小时，灯泡仍很暗，可知电源电压低于灯泡的额定电压，可知灯泡的额定
电压为4.5V，电源电压应大于4.5V；
若电源电压为6V，灯泡正常发光时，滑动变阻器两端的电压为：U =6V﹣4.5V=1.5V；
滑
当滑动变阻器的最大阻值为20Ω时，此时电路中的电流值大约为：I= = =0.15A，与电
流表指针位置不符；
当滑动变阻器的最大阻值为50Ω时，此时电路中的电流会更小，不符合题意；
若电源电压为8V，灯泡正常发光时，滑动变阻器两端的电压为：U =8V﹣4.5V=3.5V；
滑
当滑动变阻器的最大阻值为20Ω时，此时电路中的电流值大约为：I= = =0.35A，与指
针位置相符；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

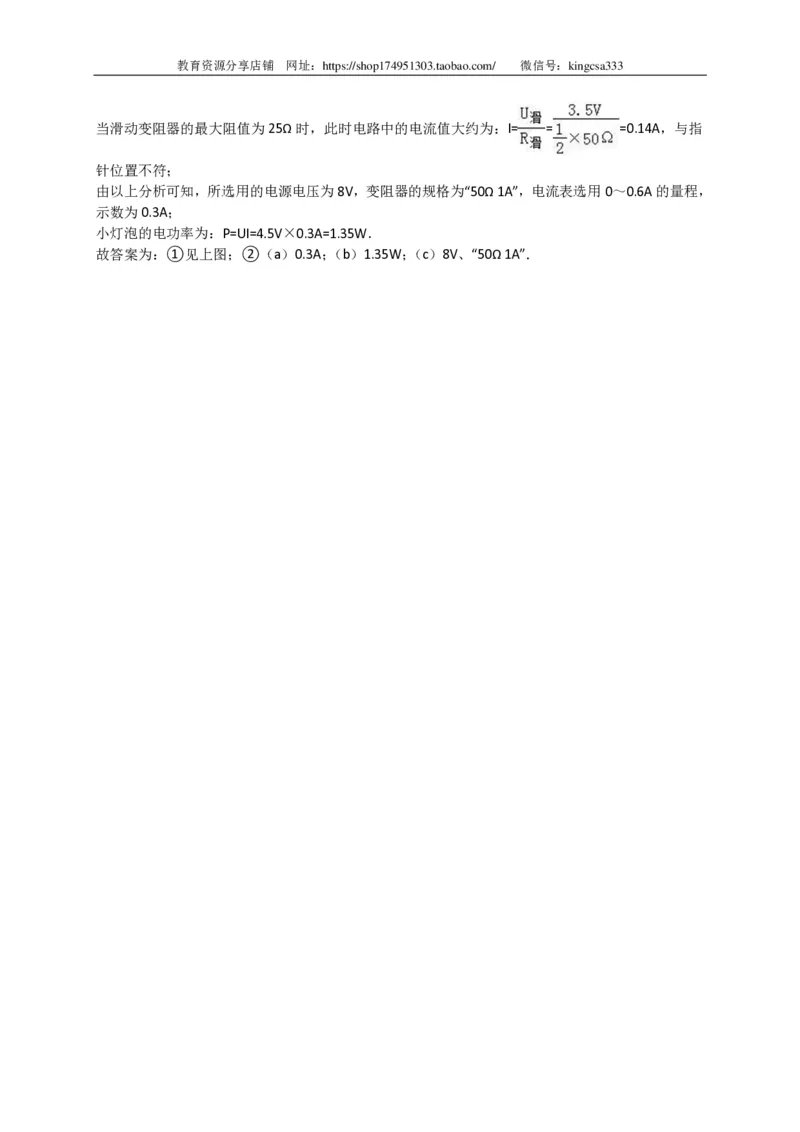

当滑动变阻器的最大阻值为25Ω时，此时电路中的电流值大约为：I= = =0.14A，与指
针位置不符；
由以上分析可知，所选用的电源电压为8V，变阻器的规格为“50Ω 1A”，电流表选用0～0.6A的量程，
示数为0.3A；
小灯泡的电功率为：P=UI=4.5V×0.3A=1.35W．
故答案为：①见上图；②（a）0.3A；（b）1.35W；（c）8V、“50Ω 1A”．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2016年10月22日
