黄浦区 2015~2016 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位置上，更
改答案时，用橡皮擦去，重新填涂。

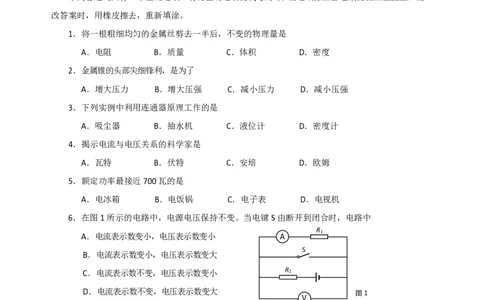

1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是
A．电阻 B．质量 C．体积 D．密度
2．金属锥的头部尖细锋利，是为了
A．增大压力 B．增大压强 C．减小压力 D．减小压强
3．下列实例中利用连通器原理工作的是
A．吸尘器 B．抽水机 C．液位计 D．密度计
4．揭示电流与电压关系的科学家是
A．瓦特 B．伏特 C．安培 D．欧姆
5．额定功率最接近700瓦的是
A．电冰箱 B．电饭锅 C．电子表 D．电视机
6．在图1所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电路中
R
1
A．电流表示数变小，电压表示数变小 A
V
S
B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变小 R 2
D．电流表示数不变，电压表示数变大 图1
V
7．在图2所示的电路中，电源电压保持不变。电阻R 、R 出现故障，闭合电键S前后，只有两
1 2
个电表的示数不变，则 V
A．电压表V的示数不变，R 断路
1
B．电压表V的示数不变，R 短路 A 2
1 R S
1
C．电流表A 的示数 不变，R 断路
1 2 A
D．电流表A 的示数不变，R 短路 1 R 2 图2
2 2
8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上。现沿水平虚线切去部分后，使甲、乙
剩余部分的高度相等，如图3所示，则它们剩余部分对地面压强p 、p 和压力F 、F 的关系是
甲 乙 甲 乙
甲
乙
图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．p ＜p ，F ＜F B．p ＜p ，F ＞F
甲 乙 甲 乙 甲 乙 甲 乙
C．p ＞p ，F ＜F D．p ＞p ，F ＞F
甲 乙 甲 乙 甲 乙 甲 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．家庭电路中，各用电器之间是 （1） 的（选填“串联”或“并联”）；同时使用的用电器越
多，电路中总电阻越 （2） ；用电器消耗的电能用 （3） 表测量。
10．标有“220V 11W”字样的节能灯正常工作时，两端电压为 （4） 伏，通过的电流为 （5）
安，10小时耗电 （6） 度。
11．著名的 （7） 实验向人们显示大气压强是存在的；托里拆利用 （8） 做实验测出了大
气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越 （9） 。
12．冰的密度为 0.9×103千克/米3，它表示每立方米冰的 （10） 是 0.9×103千克。当冰熔
化成水时，质量将 （11） ，体积将 （12） （均选填“变大”、“不变”或“变小”）。
13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为 （13）
焦，通过它的电流为 （14） 安。当该导体两端电压变为12伏时，它的电阻为
（15） 欧。

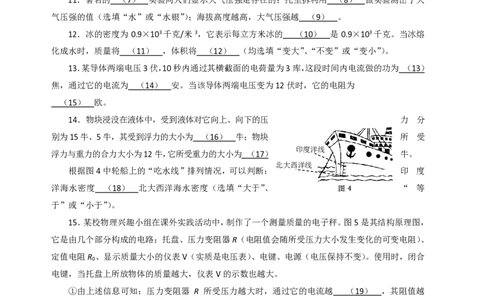

14．物块浸没在液体中，受到液体对它向上、向下的压 力 分
别为15牛、5牛，其受到浮力的大小为 （16） 牛；物块 所 受
印度洋线
浮力与重力的合力大小为12牛，它所受重力的大小为 （17） 牛。
北大西洋线
根据图4中轮船上的“吃水线”排列情况，可以判断： 印 度
洋海水密度 （18） 北大西洋海水密度（选填“大于”、 图4 “ 等
于”或“小于”）。
15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤。图5是其结构原理图，
它是由几个部分构成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻）、
定值电阻R 、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）。使用时，闭合
0
电键，当托盘上所放物体的质量越大，仪表V的示数也越大。
①由上述信息可知：压力变阻器 R 所受压力越大时，通过它的电流越 （19） ，其阻值越
（20） 。
②若将显示质量大小的仪表 V 并联在压力变阻器 R 两端，使用该电子秤时，会观察到的现象是
（21） ，理由是 （22） 。
托
压力 R
V 0
盘
S A B C D
变阻
（a） （b） （c） （d）
图5 图6
器R教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关。他们将体积相同
的球体 A、圆锥体 B、正方体 C 和 D 挂在测力计下，浸没在水中，相应的测力计示数 F 如图 6（a）、
（b）、（c）、（d）所示。（已知物体所受重力关系为：G ＝G ＝G ＜G ）
A B C D
①分析比较图6（a）和（b）和（c）可得： （23） 。
②分析比较图6（c）和（d）和可得： （24） 。
三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．在图7中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 。
浮

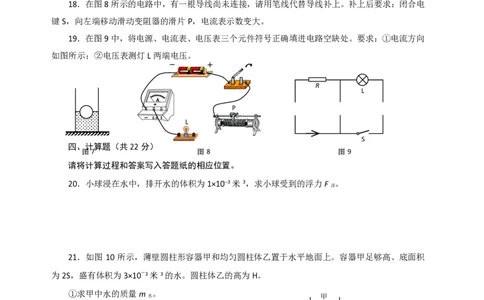

18．在图8所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电
键S，向左端移动滑动变阻器的滑片P，电流表示数变大。
19．在图9中，将电源、电流表、电压表三个元件符号正确填进电路空缺处。要求：①电流方向
如图所示；②电压表测灯L两端电压。
－ ＋ S
R
L
A
P
－ 0.6 3
L
S
四、计算题（共22分）
图7 图8 图9
请将计算过程和答案写入答题纸的相应位置。
20．小球浸在水中，排开水的体积为1×103米3，求小球受到的浮力F 。
浮
21．如图 10 所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。容器甲足够高、底面积
为2S，盛有体积为3×10－3米3的水。圆柱体乙的高为H。
①求甲中水的质量m 。
水 甲
②求水面下0.1米处水的压强p 。 乙
水
乙
③若将乙沿竖直方向在右侧切去一个底面积为 S 的部 分，并
将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强 p 恰 为
乙
水对甲底部压强增加量Δp 的四倍。求乙的密度ρ 。
水 乙 图10教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
22．在图11（a）所示的电路中，电源电压为6伏且不变。
①将定值电阻R 1 接入M、N接线柱，闭合电键S后电流表A的 M N 示 数
为0.4安。求：
A
（a）电阻R 的阻值。
1 S
（b）求电阻R
1
的电功率P
1
。 （a）
②现将标有“10Ω 1A”字样的滑动变阻器R 与R 以某种最基 本 的
2 1
连接方式接入M、N接线柱，闭合电键S，移动变阻器R 的滑片， 能 使
2
电流表的指针达到图11（b）所示位置。
（b）
图11
（a）请通过计算判断电阻R 与变阻器R 的连接方式。
1 2
（b）在电路元件安全工作的条件下，移动变阻器R 滑片，求电流表示数的最大变化量ΔI 。
2 最大
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。

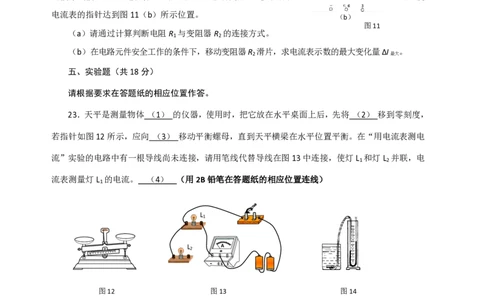

23．天平是测量物体 （1） 的仪器，使用时，把它放在水平桌面上后，先将 （2） 移到零刻度，
若指针如图12所示，应向 （3） 移动平衡螺母，直到天平横梁在水平位置平衡。在“用电流表测电
流”实验的电路中有一根导线尚未连接，请用笔线代替导线在图13中连接，使灯L 和灯L 并联，电
1 2
流表测量灯L 的电流。 （4） （用2B铅笔在答题纸的相应位置连线）
1
S
L
1
L A
2
0.6 3
图12 图13 图14
24．“用电流表、电压表测电阻”的实验原理是 （5） ，进行多次测量是为了 （6） 。图
14 所示装置可做“探究 （7） 与哪些因素有关”的实验。“验证阿基米德原理”的实验目的是：
验证物体浸在液体中时， （8） 。
25．小红做 “测定小灯泡的电功率”实验，实验室提供了若干节干电池，滑动变阻器有 A、B
两个待选（A 标有“10Ω 1Α”字样、B 标有“20Ω 2Α”字样），待测小灯标有“0.3A”字样。实验
器材齐全且完好。她选用了三节干电池和变阻器A，正确连接电路进行实验。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①测定小灯的额定功率需要观察并记录的两个物理量是 （9） 和 （10） 。实验中，可根
据观察到 （11） 的现象，判定该小灯正常发光。
②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮。为测出该小灯的额定功率，她
设想对实验器材进行调整，可能的调整方案有：
方案一： （12） 方案二： （13）
26．为了探究漂浮在液面上的物块浸入液体的体积V 与物块密度ρ 、液体密度ρ 的关系，某
浸 物 液
小组同学选取体积V 相同、ρ 不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体
物 物
积V ，相关数据记录在表一、表二中。
浸
表一：水 表二：酒精
ρ 实验 ρ V ρ 实验 ρ V
液 物 浸 液 物 浸
（克 /厘米3） 序号 （克/厘米3） （厘米3） （克/厘米3） 序号 （克/厘米3） （厘米3）
1 0.4 40 4 0.4 50
1.0 2 0.5 50 0.8 5 0.5 62.5
3 0.6 60 6 0.6 75
①分析比较表一或表二中ρ 、V 的数据及相关条件，可得出的初步结论是：漂浮在液面上的物
物 浸
块，当 （14） 时， （15） 。
②分析比较实验序号 （16） 中ρ 、V 的数据及相关条件，可得出的初步结论是：
液 浸
（17） 。
③进一步分析实验序号2与4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相
同的物块，当 （18） 时，V 是相同的。
浸教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
题号 答案及评分标准
一、选择题
1.D。 2.B。 3.C。 4.D。 5.B。 6.A。 7.C。 8.A。
（共16分）
9. （1）并联； （2）小； （3）电能。
3分
10.（4）220； （5）0.05； （6）0.11。
3分
11.（7）马德堡半球； （8）水银； （9）低。
3分
12.（10）质量； （11）不变； （12）变大。
3分
13.（13）9； （14）0.3； （15）10。
3分
14.（16）10； （17）22； （18）小于。
3分
二、填空题 15.（19）大；（20）小；
2分
（共26分） （21）当托盘上所放物体的质量越大，仪表V的示数越小；
1分
（22）串联电路中，电源电压不变，R
0
两端电压越大，R两端
1分
电压越小。
16.（23）所受重力和体积相同的物体浸没在水中时，测力计示数
2分
F与物体形状无关；
（24）体积相同的物体浸没在水中时，物体所受重力大，测力
2分
计示数F大。
17.力的大小1分，方向1分，作用点1分。18.连线正确2分。19.电压
三、作图题
表位置1分，电流表位置1分，电源1分。
（共8分）
F 浮 ＝ρ 液 g V 排 ＝ρ 液 g V 物 2 分
四、计算题 20.
（共22分） （4分）
＝1.0×103千克/米3×9.8牛/千克×1×10－3米3 1分
＝9.8牛
1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①m
水
＝ρ
水
V
水
＝1×103千克/米3×3×103米3＝3千克 3分
②p ＝ gh ＝1×103千克/米3×9.8牛/千克×0.1米＝980帕 3 分
水 水 水
21. ③p
乙
＝4Δp
水
乙
gh
乙
＝4
水
gh
水
（8分）
乙
h
乙
＝4
水
（V
排
/ S
甲
）
乙
h
乙
＝4
水
（S
乙
h
乙
/ S
甲
）
乙
＝4
水
（S
乙
/ S
甲
）＝2×103千克/米3 1分
1分
U
①（a）R ＝U/I ＝6 伏/0.4 安＝15 欧 3分
1 1
（b）P ＝UI ＝6 伏×0.4 安＝2.4 瓦 3分
1 1
②（a）若串联，R ＝U/I ＝6 伏/0.2 安＝30 欧
串 串
R ＝R －R ＝30 欧－15 欧＝15 欧＞10 欧 1分
2 串 1
22. 所以 R
1
与 R
2
是并联的 1分
四、计算题
（10分）
若并联，I ＝I －I ＝1 安－0.4 安＝0.6 安
2 并 1
（共22分）
R ＝U/I ＝6 伏/0.6 安＝10 欧 1分
2 2
所以 R 与 R 是并联的 1分
1 2
（b）并联时，I ＝U/R ＝6 伏/10 欧＝0.6 安 1分
2 最小 2 最大
I ＝I ＝I －I ＝1 安－0.6 安＝0.4 安 1分
大 2最大 2 最大 2 最小
说明：在计算中，有关单位错写、漏写，总扣 1 分。
23.（1）质量；（2）游码；（3）右；（4）略。 4分
24.（5）R＝U/I；（6）取平均，减小误差；（7）液体内部压强； 4分
（8）F ＝G 。
浮 排液
25.（9）额定电流；（10）额定电压；（11）电流表示数为0.3安； 5分
五、实验题
（12）减少干电池的节数；（13）换B变阻器。
（共18分）
26.（14）V 和ρ 相同；（15）V 与ρ 成正比。 1分
物 液 浸 物
（16）1与4、2与5或3与6；（17）漂浮在液面上的物块，V 和ρ 1分
物 物
相同时，ρ 小，V 大。（18）ρ 与ρ 的比值相同。 1分
液 浸 物 液
说明：其它答案合理也得分。 1分
1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2016 年上海市黄浦区中考物理一模试卷
参考答案与试题解析
一、选择题
1．将一根粗细均匀的金属丝剪去一半后，不变的物理量是（ ）
A．电阻 B．质量 C．体积 D．密度
【考点】密度及其特性．
【专题】应用题；定性思想；顺推法；密度及其应用．
【分析】①电阻是导体本身的一种属性，决定于导体的材料、长度和横截面积；
②物体所含物质的多少叫质量，质量与物体的形状、状态、位置和温度无关，与物质的多少有关；
③在物体种类一定时，物质多少发生改变时，体积发生变化；
④单位体积的某种物质的质量叫这种物质的密度，同种物质密度一定，与质量、体积无关．
【解答】解：
A、导体电阻与长度有关，金属丝剪去一半后，长度减半，电阻变小．不符合题意；
B、金属丝剪去一半后，质量减少．不符合题意；
C、金属丝剪去一半后，质量减少，所以体积减少．不符合题意；
D、金属丝剪去一半后，质量和体积都变小了，但物质种类没有变化，所以密度不变．符合题意．
故选D．
【点评】此题考查了质量、密度和电阻的概念和影响因素，难度不大，属于基础题．
2．金属锥的头部尖细锋利，是为了（ ）
A．增大压力 B．增大压强 C．减小压力 D．减小压强
【考点】增大压强的方法及其应用．
【专题】控制变量法；压强、液体的压强．
【分析】压强大小跟压力大小和受力面积大小有关．
增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力
来增大压强．
减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力
来减小压强．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：金属锥的头部尖细锋利，是为了在压力一定时，通过减小受力面积来增大压强．故ACD
错误，B正确．
故选B．
【点评】掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．
3．下列实例中利用连通器原理工作的是（ ）
A．吸尘器 B．抽水机 C．液位计 D．密度计
【考点】连通器原理．
【专题】压强、液体的压强．
【分析】几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保
持在同一水平面上，这就是连通器的原理．
【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故A不符合题意；
B、抽水机是利用大气压的原理来工作的，故B不符合题意；
C、液位计两个上端开口，底部相连，构成了一个连通器，故C符合题意；
D、密度计是利用阿基米德原理来工作的，故D不符合题意．
故选C．
【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．
4．揭示电流与电压关系的科学家是（ ）
A．瓦特 B．伏特 C．安培 D．欧姆
【考点】欧姆定律．
【专题】应用题；欧姆定律．
【分析】电流与电压、电阻的关系确立是电学发展史上重要的里程碑．其基本关系是：电阻一定时，
通过导体的电流与导体两端电压成正比；电压一定时，通过导体的电流与其阻值成反比．
【解答】解：
通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律．最早是德国物理学
家欧姆于1826年总结得出的．
故选D．
【点评】此题考查的是我们对物理学家科学成就的掌握，属于物理学史的考查，难度不大，在平时要
注意积累这方面的材料．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
5．额定功率最接近700瓦的是（ ）
A．电冰箱 B．电饭锅 C．电子表 D．电视机
【考点】额定功率．
【专题】估算题；电能和电功率．
【分析】根据我们对生活中常用用电器额定功率的了解去选择．
【解答】解：A．电冰箱的额定功率约为200W，故A错误；
B．电饭锅的电功率约为700W～1100W，故B正确；
C．电子表的功率很小，约为几毫瓦，故C错误；
D．电视机的额定功率约为120W左右，故D错误．
故选B．
【点评】本题主要考查学生对电功率物理含义的理解和掌握，并且熟悉常见家用电器的功率．
6．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（ ）
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表的示数变小
D．电流表示数不变，电压表示数变大
【考点】电路的动态分析．
【专题】应用题；动态预测题；电路变化分析综合题．
【分析】由电路图可知，当电键S断开时，R 与R 串联，电压表测R 两端的电压，电流表测电路
1 2 1
中的电流；当电键S闭合时，R 和电流表、电压表被短路，电表示数为0，据此进行解答．
1
【解答】解：由电路图可知，当电键S断开时，R 与R 串联，电压表测R 两端的电压，电流表测
1 2 1
电路中的电流；
当电键S闭合时，R 和电流表、电压表被短路，电表示数为0，
1
所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，故A正确，BCD错误．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故选A．
【点评】本题考查了电路的动态分析，分析好电键S由断开、闭合时电路的连接方式是关键．
7．在如图所示的电路中，电源电压保持不变，电阻R 、R 出现故障，闭合电键S前后，只有两个电
1 2
表的示数不变，则（ ）
A．电压表V的示数不变，R 断路
1
B．电压表V的示数不变，R 短路
1
C．电流表A 的示数不变，R 断路
1 2
D．电流表A 的示数不变，R 短路
2 2
【考点】电流表、电压表在判断电路故障中的应用．
【专题】错解分析题；欧姆定律．
【分析】由电路图可知，闭合开关S后，两电阻并联，电压表测电源的电压，电流表A 测干路电路，
2
电流表A 测R 支路的电流．
1 2
①因闭合电建S前后，电压表始终测电源的电压，必有示数，且不变；
②电压表的示数不变，两电流表中只有一个的示数发生变化，分析两电阻出现故障时两电流表示数
的变化得出答案．
【解答】解：由电路图可知，闭合开关前，只有电阻R 接入电路；
2
开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A 测干路
2
电路，电流表A 测R 支路的电流，则电流表A 的示数不变，电流表A 的示数变大；
1 2 1 2
若电阻R 、R 出现故障，且只有两个电表的示数不变，则有：
1 2
A、电阻R 断路，R 正常，闭合开关S后，电压表示数不变，电流表A 示数不变，电流表A 示数
1 2 1 2
不变，不符合题意，故A错；
B、电阻R 短路，R 正常，闭合开关S后，造成电源短路，电压表和电流表A 无示数，电流表A
1 2 1 2
示数变大，会烧坏电源和电流表A ，与题意不符，故B错误；
2
C、电阻R 断路，R 正常，闭合开关S后，电压表示数不变，电流表A 无示数、不变，电流表A
2 1 1 2
示数变大，符合题意，故C正确；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D、电阻R 短路，R 正常，闭合开关S后，电源短路，三个电表都无示数，故D错误．
2 1
故选：C．
【点评】本题考查电流表、电压表在电路故障中的作用判断，要结合电路图和三表特点进行分析，关
键是分清电路的连接和各电表的测量情况．
8．质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余
部分的高度相等，如图所示，则它们剩余部分对地面压强p 、p 和压力F 、F 的关系是（ ）
甲 乙 甲 乙
A．p ＜p ，F ＜F B．p ＜p ，F ＞F
甲 乙 甲 乙 甲 乙 甲 乙
C．p ＞p ，F ＜F D．p ＞p ，F ＞F
甲 乙 甲 乙 甲 乙 甲 乙
【考点】压强大小比较．
【专题】应用题；推理法；压强、液体的压强．
【分析】圆柱体放置地面时，对地面的压力等于物体重力，根据压强公式p= 来判断压强大小关系．
【解答】解：（1）由图知，切去后甲切去部分与甲整体的比例大于乙切去部分与乙整体的比例，所
以剩余部分占整体的比例甲的小于乙的比例，由于甲、乙两个均匀圆柱体质量相等，所以甲剩余部分
的重力小于乙剩余部分的重力；由于甲、乙两个均匀圆柱体放置在水平地面上对地面的压力与重力相
等，所以剩余部分对地面压力F ＜F ；
甲 乙
由图知，甲的底面积大于乙的底面积，由p= 可知，p ＜p ．
甲 乙
故选A．
【点评】本题主要考查了有关压强和压力的大小比较，关键能够利用好图示，得出切去部分与剩下部
分的比例关系．
二、填空题（共26分）请将结果填入答题纸的相应位置
9．家庭电路中，各用电器之间是 并联 的（选填“串联”或“并联”）；同时使用的用电器越多，电路
中的总电阻越 小 ；用电器消耗的电能用 电能表 表测量．
【考点】家庭电路的连接；电阻的并联；电能表参数的理解与电能的求法．
【专题】简答题；电能和电功率．
【分析】（1）家庭电路中，家用电器之间为了互不影响，而且能正常工作，家用电器之间是并联的．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）用电器并联相当于增大导体横截面积，在长度和材料相同时，横截面积越大、电阻越小．
（3）电能表是测量消耗电能多少的仪器．
【解答】解：
（1）家庭电路中的各用电器工作时互不影响，它们之间都是并联连接．
（2）家庭电路中同时工作的用电器越多，即并联的用电器越多，由于电阻越并越小，电路中的总电
阻就越小．
（3）电能表是测量用电器消耗电能多少的仪表．
故答案为：并联；小；电能表．
【点评】本题易错点在第二空的回答，注意：并联总电阻小于任何一个分电阻，并联越多，总电阻越
小；串联总电阻大于任何一个分电阻，串联越多，总电阻越大．
10．标有“220V 11W”字样的节能灯正常工作时，两端电压为 220 伏，通过的电流为 0.05 安，
10小时耗电 0.11 度．
【考点】电功率与电压、电流的关系；电功计算公式的应用．
【专题】计算题；应用题；电能和电功率．
【分析】由题意知，节能灯的额定电压是220V，额定功率是11W，由功率的变形公式I= 可以求出
正常工作时的电流；由公式P= 可以求出正常工作10h消耗的电能．
【解答】解：由“220V 11W”可知，节能灯的额定电压是220V，额定功率是11W；
由P=UI，可得通过的电流I= = =0.05A；
由公式P= 可得，消耗的电能W=Pt=11×10﹣3kW×10h=0.11kW•h=0.11度．
故答案为：220；0.05；0.11．
【点评】本题考查欧姆定律的应用和消耗电能的计算，关键是公式及其变形的灵活运用，还要学会对
用电器铭牌的认识，在计算过程中要注意单位的换算．
11．著名的 马德堡半球 实验向人们显示大气压强是存在的：托里拆利用 水银 做实验测出了大
气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越 小 ．
【考点】大气压强的存在；大气压强与高度的关系．
【专题】应用题；定性思想；顺推法；气体的压强、流体压强与流速的关系．
【分析】①著名的马德堡半球实验和托里拆利实验，分别证明了大气压的存在和测出了大气压的值．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②大气压强与海拔高度有关：海拔高度越大压强越小．
【解答】解：
著名的马德堡半球实验证明了大气压的存在；
托里拆利采用水银做材料，通过实验第一次测出了大气压值；
大气压不是固定不变的，随着海拔的高度的增高而减小，因此海拔高度越高，大气压强就越小．
故答案为：马德堡半球；水银；小．
【点评】此题考查了物理学常识，要了解马德堡半球实验、托里拆利实验以及大气压的变化规律．
12．冰的密度为0.9×103千克/米3，它表示每立方米冰的 质量 是0.9×103千克．当冰熔化成水时，
质量将 不变 ，体积将 变小 （选填“变小”、“不变”或“变大”）．
【考点】密度及其特性；密度公式的应用．
【专题】密度及其应用．
【分析】密度的物理意义是表示单位体积某种物质的质量；质量是指物体含有物质的多少．它是物体
的一种属性，不随物体的形状、状态、位置和温度的改变而改变．
【解答】解：冰的密度为0.9×103千克/米3，它表示每立方米冰的质量是0.9×103千克；质量是物体的
一种属性，不随物体的形状、状态、位置和温度的改变而改变．故冰熔化成水后，状态改变了，质量
不变．根据公式ρ= ，可知当物体的质量不变时，体积和物体的密度成反比，冰熔化成水后，密度变
大，体积变小．
故答案为：质量；不变；变小．
【点评】此题考查学生对密度和质量的理解与应用．
13．某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为 9 焦，
通过它的电流为 0.3 安．当该导体两端电压变为12伏时，它的电阻为 10 欧．
【考点】电功的计算；欧姆定律的变形公式．
【专题】应用题；欧姆定律；电能和电功率．
【分析】知道导体两端的电压和通电时间以及通过横截面的电荷量，根据W=UIt=UQ求出这段时间
内电流做的功，根据I= 求出通过它的电流，再根据欧姆定律求出导体的电阻；电阻是导体本身的一
种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
【解答】解：这段时间内电流做的功：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
W=UIt=UQ=3V×3C=9J，
通过它的电流：
I= = =0.3A，
由I= 可得，导体的电阻：
R= = =10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体两端电压变为12伏时，导体的电阻仍为10Ω不变．
故答案为：9；0.3；10．
【点评】本题考查了电功公式、电流定义式和欧姆定律的简单应用，关键是知道导体的电阻与两端的
电压和通过的电流无关．
14．物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为
10 牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为 22 牛．根据图示中轮船
上的“吃水线”排列情况，可以判断：印度洋海水密度 小于 北冰洋海水密度（选填“大于”、“等于”
或“小于”）．
【考点】浮力大小的计算；阿基米德原理．
【专题】计算题；比较思想；图析法；浮力．
【分析】（1）浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下
的压力，物体受到向上和向下的压力差的作用，这个压力差就是物体受到的浮力；
（2）有物体受到的浮力大于重力和物体受到的浮力小于重力两种情况，分别求出物重大小；
（3）轮船都漂浮，受到的浮力都等于轮船受到的重力；得出了受到浮力的大小关系；由载重线知道
排开水的体积的大小关系，再根据阿基米德原理分析河水和海水密度的大小关系．
【解答】解：
（1）物体受到浮力：
F =F ﹣F =15N﹣5N=10N；
浮 向上 向下
（2）由题知，F ﹣G=12N或F +G=12N，所以G=12N+F =12N+10N=22N，
浮 浮 浮教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（3）由于轮船在大西洋与印度洋都处于漂浮，则F =G，所以浮力相等；
浮
由图可知，轮船排开海水的体积：V ＞V ，
印度洋 大西洋
由F =ρ gV 可知，ρ ＜ρ ．
浮 液 排 印度洋 大西洋
故答案为：（1）10；（2）22；（3）小于．
【点评】本题考查了浮力产生的原因、力的合成、阿基米德原理、物体的浮沉条件，利用好轮船漂浮
（F =G）是解此类题目的关键．
浮
15．某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它
是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、
定值电阻R 、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，
0
闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．
①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越 大 ，其阻值越 小 ．
②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是 质
量越大仪表V的示数越小 ，理由是 压力越大，压力变阻器阻值越小，压力变阻器分压越小 ．
【考点】电路的动态分析．
【专题】应用题；定性思想；图析法；电路变化分析综合题．
【分析】由图示电路图可知，压力变阻器与定值电阻串联，电压表测定值电阻两端电压，根据题意确
定变阻器阻值与电阻的关系，然后应用串联电路特点与欧姆定律分析答题．
【解答】解：①由图示电路图可知，压力变阻器与定值电阻串联，电压表与定值电阻并联；
闭合电键，当托盘上所放物体的质量越大，仪表V的示数U越大，定值电阻阻值R 不变，
0
定值电阻两端电压：U=IR 变大，电路电流I增大，电路总电阻变小，压力变阻器R阻值减小；
0
②将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，托盘上所放物体的质量越
大，
压力变阻器阻值越小，压力变阻器分压越小，电压表示数越小．
故答案为：①大；小；②质量越大仪表V的示数越小；压力越大，压力变阻器阻值越小，压力变阻
器分压越小．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【点评】本题是电路动态分析题，分析清楚电路结构是解题的关键，应用串联电路特点与欧姆定律即
可解题．
16．某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球
体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、
（c）、（d）所示．（已知物体所受重力关系为：G =G =G ＜G ）
A B C D
（1）分析比较图（a）和（b）和（c）可得： 浸没在水中的物体所受的浮力，与物体的形状无关 ．
（2）分析比较图（c）和（d）可得： 浸没在水中的物体所受的浮力，与物体自身的重力无关 ．
【考点】探究浮力大小的实验．
【专题】实验探究题；控制变量法；实验分析法；探究型实验综合题．
【分析】分析图示实验情景，根据实验控制的变量与实验现象得出实验结论．
【解答】解：（1）分析比较图（a）和（b）和（c）可以看出，物体的体积相同，所受的重力G =G =G ，
A B C
只是物体的形状不同．此时它们排水的体积相同，所受浮力相同．因此可得出的结论是：浸没在水中
的物体所受的浮力，与物体的形状无关．
（2）分析比较图（c）和（d）可以看出，两物体的重力不同，体积相同，所受的浮力相同．因此可
得出的结论是：浸没在水中的物体所受的浮力，与物体自身的重力无关．
故答案为：（1）浸没在水中的物体所受的浮力，与物体的形状无关；
（2）浸没在水中的物体所受的浮力，与物体自身的重力无关．
【点评】本题考查了实验现象分析，应用控制变量法分析图示实验、根据实验现象即可得出正确结论；
要掌握控制变量法的应用．
三、作图题：共8分
17．在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F ．
浮教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】力的示意图．
【专题】重力、弹力、摩擦力．
【分析】小球静止在水中，重力与浮力是一对平衡力，根据平衡力的条件，已知重力大小和方向即可
知浮力大小和方向．再按照力的图示要求画出这个力．
【解答】解：因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大
小和方向可知，浮力的大小为4N，方向竖直向上，作用点在小球重心，设标度为2N，如下图所示：
【点评】作力的图示时，力的大小一定要能被标度整除，正确表示出力的大小、方向和作用点．
18．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键S，
向左端移动滑动变阻器的滑片P，电流表示数变大．
【考点】实物的电路连接．
【专题】作图题；电流和电路．
【分析】（1）滑片在所使用的下接线柱最远端连入电路中电阻最大；
（2）根据题意确定滑动变阻器的接法，把滑动变阻器接入电路．
【解答】解：向左端移动滑动变阻器的滑片，电流表的示数变大，表明向左移动滑片时连入电路的电
阻变小，即滑动变阻器接入左侧的下接线柱，且滑动变阻器与灯泡串联，如图所示：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
．
【点评】根据题意确定滑动变阻器的接法，然后把滑动变阻器接入电路即可正确解题．
19．在图示中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：
①电流方向如图所示；
②电压表测灯L两端电压．
【考点】电路图及元件符号．
【专题】作图题；图析法；电流和电路．
【分析】要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L
两端电压，所以电压表与L并联．
【解答】解：因为电压表测灯L两端电压，故电压表与L并联，所以中间一定为电压表，左边一定
为电源，并且下边为正极，则右边为电流表，如下图所示：
【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点
正确连接电路．
四、计算题，共22分
20．小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F ．
浮
【考点】浮力大小的计算；阿基米德原理．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【专题】计算题．
【分析】知道小球排开水的体积，利用阿基米德原理求小球受到水的浮力．
【解答】解：
F =ρ gV
浮 液 排
=1.0×103千克/米3×9.8牛/千克×1×10﹣3米3
=9.8牛．
答：小球受到的浮力为9.8牛．
【点评】本题考查了学生对阿基米德原理的了解与掌握，利用好推导公式：F =G =ρ gV ．
浮 排 液 排
21．如图所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上，容器甲足够高、底面积为2S，
盛有体积为3×10﹣3米3的水，圆柱体乙的高度为H．
①求甲中水的质量m ．
水
②求水面下0.1米处水的压强p ．
水
③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余
部分对水平地面压强p 恰为水对甲底部压强增加量△p 的四倍．求乙的密度ρ ．
乙 水 乙
【考点】压强的大小及其计算．
【专题】计算题；压强、液体的压强．
【分析】①知道水的体积和水的密度，利用密度公式ρ= 求水的质量；
②利用p=ρgh即可求出0.1米处水的压强p ；
水
③设切去部分的质量为m，则水对容器甲底部压强增加量△p =ρ △hg=ρ g，乙圆柱体对地面
水 水 水
的压强可利用p=ρgh求对地面的压强，根据p =4△p 求得乙的密度ρ ．
乙 水 乙
【解答】解：
①由ρ= 得：甲中水的质量m =ρ V =1.0×103kg/m3×3×10﹣3m3=3kg；
水 水 水
②0.1米处水的压强p =ρ gh=1.0×103kg/m3×9.8N/kg×0.1m=980Pa；
水 水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
③设乙沿竖直方向在右侧切去部分物体的质量为m，由于将切去部分浸没在甲的水中，则水对容器
甲底部压强增加量△p =ρ △hg=ρ g=ρ g，
水 水 水 水
由于均匀圆柱体乙置于水平地面上，则乙剩余部分对水平地面压强p =ρ gH，
乙 乙
已知p =4△p ，即：ρ gH=4ρ g，
乙 水 乙 水
所以，乙的密度：
ρ =4ρ =4ρ × =2ρ =2×1×103kg/m3=2×103kg/m3．
乙 水 水 水
答：①甲中水的质量m =3kg．
水
②水面下0.1米处水的压强p 为980Pa．
水
③乙的密度ρ =2×103kg/m3．
乙
【点评】本题考查了学生对密度公式、液体压强公式、压强定义式的掌握和运用，难点在第三问，求
出乙剩余部分对水平地面压强和水对容器底部压强的增加量，利用好等量关系是突破点．
22．在图（a）所示的电路中，电源电压为6伏且不变．
①将定值电阻R 接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．求：
1
（a）电阻R 的阻值；
1
（b）求电阻R 的电功率P ．
1 1
②现将标有“10Ω 1A”字样的滑动变阻器R 与R 以某种最基本的连接方式接入M、N接线柱，闭合
2 1
电键S，移动变阻器R 的滑片，能使电流表的指针到达图（b）所示位置．
2
（a）请通过计算判断电阻R 与变阻器R 的连接方式；
1 2
（b）在电路元件安全工作的条件下，移动变阻器R 滑片，求电流表示数的最大变化量△I．
2
【考点】欧姆定律的应用；电功率的计算．
【专题】应用题；电路和欧姆定律；电能和电功率．
【分析】①知道电源的电压和电路中的电流，根据欧姆定律求出电阻R 的阻值，再根据P=UI求出
1
电阻R 的电功率；
1
②R 与R 的连接方式要么是串联、要么是并联，若两电阻串联，当滑动变阻器接入电路中的电阻最
1 2
大时电路中的电流最小，根据电阻的串联和欧姆定律求出电路中的最小电流，然后与电流表可能的示教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
数相比较确定电路的连接方式为并联，根据并联电路的电压特点和欧姆定律求出通过R 的最小电流，
2
根据滑动变阻器的铭牌可知允许通过的最大电流，然后求出电流表示数的最大变化量．
【解答】解：①将定值电阻R 接入M、N接线柱时，电路为R 的简单电路，
1 1
（a）由I= 可得，电阻R 的阻值：
1
R = = =15Ω；
1
（b）电阻R 的电功率：
1
P =UI=6V×0.4A=2.4W；
1
②R 与R 的连接方式要么是串联、要么是并联，
1 2
若两电阻串联，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的最小电流：
I= = =0.24A，
即电路中的电流变化范围0.24A～0.4A，
而图（b）中电流表的示数为0.2A或1A，故R 与R 的连接方式应为并联，
1 2
因并联电路中各支路独立工作、互不影响，
所以，通过R 的电流不变，
1
当R 接入电路中的电阻最大时，电流表的示数最小，
2
因并联电路中各支路两端的电压相等，
所以，通过R 的最小电流：
2
I = = =0.6A，
2小
因并联电路中干路电流等于各支路电流之和，
所以，电流表的最小示数：
I =I +I =0.4A+0.6A=1A，
小 1 2小
滑动变阻器允许通过的最大电流为1A，则电流表的最大示数：
I =I +I =0.4A+1A=1.4A，
大 1 2大
则电流表示数的最大变化量：
△I=I ﹣I =1.4A﹣1A=0.4A．
大 小
答：①（a）电阻R 的阻值为15Ω；（b）电阻R 的电功率为2.4W．
1 1
②（a）电阻R 与变阻器R 的连接方式为并联；（b）电流表示数的最大变化量△I为0.4A．
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，会确定两电阻的连接方式是
解题的关键．
五、实验题：共18分
23．天平是测量物体 质量 的仪器，使用时，把它放在水平桌面上后，先将 游码 移到零刻度，
若指针如图所示，应向 右 移动平衡螺母，直到天平横梁在水平位置平衡，在“用电流表测电流”实
验的电路中有一根导线尚未连接，请用笔画线代替导线在图中连接，使灯L 和L 并联，电流表测量
1 2
灯L 的电流．
1
【考点】天平的使用；实物的电路连接．
【专题】实验题；作图题；电流和电路；质量及其测量．
【分析】（1）天平是测量物体质量的仪器，使用时把天平放到水平台上，游码移到标尺左端的零刻
度．
调节天平的平衡螺母使指针指到分度盘的中央，或左右偏转的格数相同．
（2）根据要求灯L 和灯L 并联，电流表测通过L 中的电流，电流表与L 串联，按要求连接电路
1 2 1 1
即可．
【解答】解：（1）天平是测量物体质量的仪器，使用托盘天平时应把天平放在水平桌面上，再把游
码移到标尺零刻线处；
指针偏左，说明左盘沉，此时应将横梁上的平衡螺母向右端调节，使横梁平衡，这时眼睛应观察指针
是否指在分度盘的中央；
（2）根据实物电路连接要求，灯L 和灯L 并联，电流表与L 串联，将灯泡L 右端接线柱与电流
1 2 1 2
表“0.6A”接线柱连接即可．如图：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：右；见上图．
【点评】（1）天平使用前需通过调节平衡螺母使天平平衡，测量时需加减砝码或移动游码使天平平
衡，注意其中的不同之处．
（2）会根据要求设计串并联电路，会正确使用电流表．
24．“用电流表、电压表测电阻”的实验原理是 R= ，进行多次测量是为了 减小误差 ；如图所
示装置可做“探究 液体压强 与哪些因素有关”的实验，“验证阿基米德原理”的实验目的是：验证物
体浸没在液体中时， 物体所受浮力与它排开液体重力之间的关系 ．
【考点】阿基米德原理；探究液体压强的特点实验；欧姆定律的变形公式．
【专题】应用题；图析法；欧姆定律；压强和浮力．
【分析】①要测量导体的电阻，需要知道导体两端电压和通过的电流；
物理实验一般都要进行多次，目的有二：取平均值，减小误差；总结客观、真实的规律，避免结论的
偶然性．
②根据图示装置即可作答；
③阿基米德原理的内容：浸在液体中物体受到的浮力，大小等于被它排开的液体受到的重力；要验
证阿基米德原理就要测出物体的浮力，可根据F =G﹣F 得出，然后测出排开液体的重力，两者进
浮 示
行比较即可验证．
【解答】解：
①常用测定值的方法是“伏安法”﹣﹣利用电压表测量电压，电流表测量电流，然后利用公式R= 计
算电阻．
进行多次实验的目的是取平均值，减小测量误差；
②如图所示装置为压强计，可通过压强计探头浸入同种液体中的不同深度，或浸在不同液体的相同
深度，探究液体压强与液体深度和密度的关系．
③阿基米德原理的内容：浸在液体中物体受到的浮力，等于它排开的液体受到的重力．所以此实验
的目的是：研究浸没在液体中的物体所受浮力与它排开液体重力之间的关系；
故答案为：R= ；减小误差；液体压强；物体所受浮力与它排开液体重力之间的关系．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【点评】本题目考查学生对伏安法测电阻、液体压强、阿基米德实验的掌握程度，难度不大，属于基
础题，物理实验一般进行多次：对于测量性实验，目的是取平均值，减小误差；对于探究性实验，目
的是发现规律，避免结论的偶然性．
25．小红做“测定小灯泡的电功率”实验，实验室提供了若干节电池，滑动变阻器A、B两个待选（A
标有“10Ω 1A”字样，B标有“20Ω 2A”字样），待测小灯标有“0.3A”字样．实验器材齐全且完好，她选
用了三节干电池和变阻器A，正确连接电路进行实验．
①测定小灯的额定功率需要观察并记录的两个物理量是 额定电压 和 额定电流 ，实验中，可
根据观察到 电流表示数为0.3A 的现象，判定该小灯正常发光．
②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮，为测出该小灯的额定功率，她设
想对实验器材进行调整，可能的调整方案有：
方案一： 减小干电池节数 ；
方案二： 将滑动变阻器A换成B ．
【考点】电功率的测量．
【专题】实验题；测量型实验综合题．
【分析】①由P=UI分析本实验需要测量的物理量，灯泡正常发光时电流达到它的额定电流；
②移动变阻器的滑片，小灯发光始终较亮，说明通过灯泡电流较大，从减小灯泡电流上想办法解决
即可．
【解答】解：
①测定小灯泡的电功率实验中，由P=UI可知，在实验中要观察并记录的两个物理量是小灯泡的额定
电压和额定电流；
由题知测灯泡上标有0.3A字样，这是它的额定电流，所以当电流表示数为0.3A时，灯泡正常发光；
②由题，移动变阻器的滑片，小灯发光始终较亮，由此说明通过灯泡的电流较大，为了降低灯泡电
流从而使灯泡正常发光，可以降低电源电压，即可以减小干电池节数；
为了减小电流，可以增大电路中电阻，所以还可以将滑动变阻器A换成滑动变阻器B进行实验．
故答案为：①额定电压；额定电流；电流表示数为0.3A；②将滑动变阻器A换成B．
【点评】本题是测定小灯泡的电功率实验，考查了实验原理的认识以及实验的操作，知道灯泡两端电
压达到了额定电压或电流达到了额定电流时灯泡才能正常发光．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26．为了探究漂浮在液面上的物块进入液体的体积V 与物块密度ρ 、液体密度ρ 的关系，某小组
液 物 液
同学选取体积V 相同、ρ 不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V
物 物
，相关数据记录在表一、表二中．
浸
表一：水
ρ （克/厘米3） 实验序号 ρ （克/厘米3） V （厘米3）
液 物 浸
1.0 1 0.4 40
2 0.5 50
3 0.6 60
表二：酒精
ρ （克/厘米3） 实验序 ρ （克/厘米3） V （厘米3）
液 物 浸
号
0.8 4 0.4 50
5 0.5 62.5
6 0.6 75
①分析比较表一或表二中ρ 、V 的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相
物 浸
同的物块，当 ρ 时， V 越大 ．
物 浸
②分析比较实验序号 1、4或2、5或3、6 中ρ 、V 的数据及相关条件，可得出的初步结论是：
物 浸
漂浮在液面上体积相同的物块，当ρ 相同时，ρ 越小，V 越大 ；
物 液 浸
③进一步分析实验序号2和4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同
的物块，当 ρ 与ρ 的比值相同 时，V 是相同的．
物 液 浸
【考点】探究浮力大小的实验．
【专题】实验探究题；控制变量法；实验分析法；探究型实验综合题．
【分析】对照表中的数据，明确各个量的含义，根据控制变量法，对各个量之间的关系做出分析，最
后找出相应的量之间的关系，并得出普遍性的规律．
【解答】解：①分析比较表一或表二中ρ 、V 的数据及相关条件，可以看出，物体的密度越大，
物 浸
其浸入液体中的体积也越大，故可得出的初步结论是：漂浮在液面上体积相同的物块，当ρ 时，V
物 浸
越大．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②分析比较实验序号1、4或2、5或3、6中ρ 、V 的数据及相关条件，可以看出，当物体的密度
物 浸
相同时，液体的密度越小，物体排开液体的体积越大，故可得出的初步结论是：漂浮在液面上体积相
同的物块，当ρ 相同时，ρ 越小，V 越大；
物 液 浸
③进一步分析实验序号2和4中的数据及相关条件，可以看出，物体密度与液体密度的比值都是1：
2，这时它们在液体中排开液体的体积是相同的．因此，得出的合理猜想是：漂浮在液面上体积相同
的物块，当ρ 与ρ 的比值相同时，V 是相同的．
物 液 浸
故答案为：（1）ρ ；V 越大．
物 浸
②1、4或2、5或3、6；漂浮在液面上体积相同的物块，当ρ 相同时，ρ 越小，V 越大；
物 液 浸
③ρ 与ρ 的比值相同．
物 液
【点评】解答本题的关键是要熟练掌握控制变量法的运用，充分搞清各个量之间的关系，在表述结论
时，一定要注意结论的严密性．
