奉贤区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）

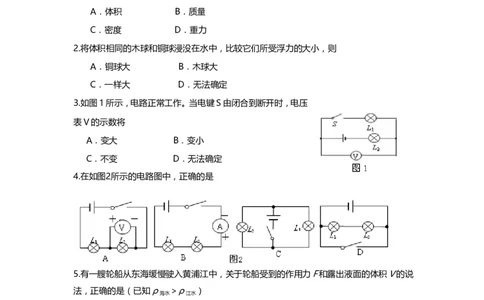

1.鉴定物质的方法之一是测定它的
A．体积 B．质量
C．密度 D．重力
2.将体积相同的木球和铜球浸没在水中，比较它们所受浮力的大小，则
A．铜球大 B．木球大
C．一样大 D．无法确定
3.如图1所示，电路正常工作。当电键S由闭合到断开时，电压
表V的示数将
A．变大 B．变小
C．不变 D．无法确定
4.在如图2所示的电路图中，正确的是
5.有一艘轮船从东海缓慢驶入黄浦江中，关于轮船受到的作用力F和露出液面的体积V的说
法，正确的是（已知ρ ＞ρ ）
海水 江水
A.F不变，V不变 B.F不变，V变小
C.F变小，V变小 D.F变小，V变大
6.用同种材料制成的横截面积相同的电阻丝甲和乙，已知乙的长度比甲大，将它们并联在电
路中，则它们的电功率
A．甲的较大 B．乙的较大
[来源:学§科§网]
C．一样大 D．无法确定
7.如图3所示的电路中，电源两端电压保持不变。闭合电键S，将滑动变阻器的滑片由中点向左移动时，不变的是
A．电流表A示数与电流表A 示数的差值
1
B．电压表V示数与电流表A示数的比值
http://www. xkb1. com
C．电压表V示数与电流表A示数的乘积
D．电压表V示数与电流表A 示数的乘积
1
8.甲、乙两个实心均匀正方体（已知ρ ＞ρ ）分别放在水平地面上。若在两正方体右侧沿
甲 乙
竖直方向各截去相同的体积，它们剩余部分对地面的压强相等。则未截去前，两实心正方体
对地面的压力F 、F 的关系是
甲 乙
A.F 一定大于F B.F 一定小于F
甲 乙 甲 乙
C.F 可能大于F D.F 可能小于F
甲 乙 甲 乙

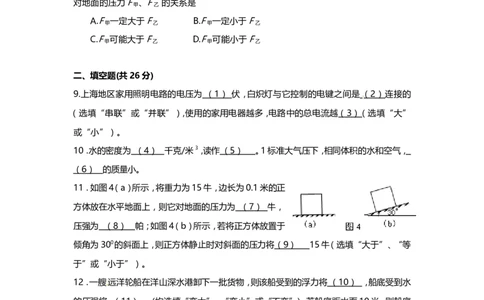

二、填空题(共26分)
9.上海地区家用照明电路的电压为 （ 1 ） 伏，白炽灯与它控制的电键之间是 （ 2 ） 连接的
（选填“串联”或“并联”），使用的家用电器越多，电路中的总电流越（ 3 ） （ 选填“大”
或“小”）。
10．水的密度为 （ 4 ） 千克/米3，读作 （ 5 ） 。1标准大气压下，相同体积的水和空气，
（ 6 ） 的质量小。
11．如图4（a）所示，将重力为15牛，边长为0.1米的正
方体放在水平地面上，则它对地面的压力为 （ 7 ） 牛，
压强为 （ 8 ） 帕；如图4（b）所示，若将正方体放置于
倾角为300的斜面上，则正方体静止时对斜面的压力将 （ 9 ） 15牛（选填“大于”、“等
于”或“小于”）。
12．一艘远洋轮船在洋山深水港卸下一批货物，则该船受到的浮力将 （ 10 ） ，船底受到水
的压强将 （ 11 ） (均选填“变大”、“变小”或“不变”)。若船底距水面10米，则船底
受到海水的压强约为 （ 12 ） 帕（海水的密度约为1.0×103千克/米3）。
13.某导体两端的电压为3伏，10秒内通过其横截面的电量为3库，通过的电流为（ 13 ） 安，
电流所做的功为 （ 14 ） 焦；若该导体两端的电压降为1伏时，它的电阻为 （ 15 ）
欧。
14. （ 16 ） 半球实验验证了大气压存在且很大， （ 17 ） 首先用实验测定了大气压
的值。2013年12月2日，“嫦娥三号”月球探测器顺利升空，“嫦娥三号”发射升空的过程中受到的大气压会 （ 18 ） （选填“变大”、“不变”或“变小”）。
15.在图5所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻
R外，其余元件均完好。
（1）请判断该电路中存在的故障可能是 （ 19 ） （请将几种可能填写完整）。
（2）若将一个电压表正确并联在灯的两端，闭合电键S,
若电压表有示数，说明故障是 （ 20 ） ；
若电压表无示数，说明故障是 （ 21 ） 。

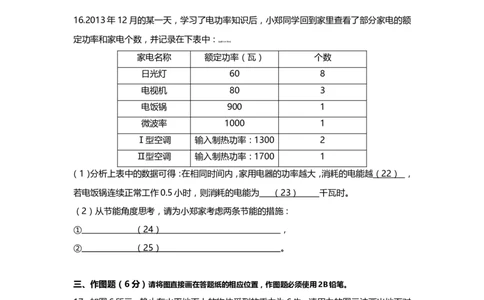

16.2013年12月的某一天，学习了电功率知识后，小郑同学回到家里查看了部分家电的额
定功率和家电个数，并记录在下表中：
[来源:Zxxk.Com]
家电名称 额定功率（瓦） 个数
日光灯 60 8
电视机 80 3
电饭锅 900 1
微波率 1000 1
Ⅰ型空调 输入制热功率：1300 2
Ⅱ型空调 输入制热功率：1700 1
（1）分析上表中的数据可得：在相同时间内，家用电器的功率越大，消耗的电能越 （ 22 ） ，
若电饭锅连续正常工作0.5小时，则消耗的电能为 （ 23 ） 千瓦时。
（2）从节能角度思考，请为小郑家考虑两条节能的措施：
① （ 24 ） ，
② （ 25 ） 。
三、作图题（6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．如图6所示，静止在水平地面上的物体受到的重力为6牛，请用力的图示法画出地面对
物体的作用力。
18.在图7中的〇里填上适当的电表符号，使之成为正确的并联电路图。四、计算题（24分）
19．一实心铜块质量为1.78千克，则铜块的体积为多少？如果把它浸没在水中,受到的浮力
为多少?（ρ
铜
=8.9×103千克/米3）
20.如图8所示，电源电压保持不变，电阻R的阻值为15欧。闭合电键S后，电流表的示数
2
为1安，通过电阻R的电流为0.4安。求：
2
(1)电源电压U；
(2)电阻R的阻值；
1
(3)通电10秒，电流通过电阻R所做的功W。
1 1
21．将2千克水倒入底面积为0.02米2的容器中，水深30厘米。容器重力为2牛，放在水平
桌面中央。求：
（1）容器底部受到水的压力；
（2）容器对桌面的压力；
（3）容器对桌面的压强。
22.如图9所示,电源电压为6伏保持不变,定值电阻R的阻值为5欧,滑动变阻器R标有
1 2
“20Ω1Α”字样,闭合电键S后,电流表示数为0.4安。求:
（1）电阻R两端的电压；
1
（2）此时滑动变阻器R连入电路的阻值；
2
（3）现将一个表盘如图9所示的电压表接入电路,要求在移动变
阻器滑片P的过程中电压表示数的变化量最大，则电压表应接在 两点之间(选填:“ab或ac”、“ab或bc”或“ac或bc”)；
（4）电压表示数的最大变化量ΔU 。
最大
五、实验题（18分）
23．如图10所示，(a)仪器名称是 （ 1 ） 。(b)是茶壶，它是根据 （ 2 ） 原理制成的。在
“测定物质的密度”的实验中，用(c)仪器可以测量物体的 （ 3 ） 。(d)为滑动变阻器，是
通过改变电阻丝的 （ 4 ） 来改变电路中的电阻。
[来源:学|科|网Z|X|X|K]
24.在“探究物质的质量与体积的关系”实验中，某同学填写的实验报告（部分）如下，请完
成空格处的内容。25.图11是小明和小兰在“测定小灯泡的电功率”实验中连接的电路，所用小灯泡标有
“2.5V”字样。
（1）请指出电路连接中的两个不当之处： （ 9 ） , （ 10 ） 。
（2）改正电路后，闭合开关，移动变阻器滑片时，眼睛应注意观察 （ 11 ） 示数；当小灯正
常发光时，电流表的示数如图12所示，小灯的额定功率为 （ 12 ） 瓦。26．在“探究并联电路的特点”实验中，某小组同学用电源、电键、若干已知阻值的电阻、几
个电压表和电流表、若干根导线进行实验。先通过实验得到“并联电路各支路两端电压相
等”的规律，然后按图13（a）所示的电路图连接电路继续实验。试接触后，发现表A的表盘
如图13（b）所示，发生这一现象的原因是 （ 13 ） 。修正后，重新进行实验，并将实验数
据记录在下表中。w W w .x K b 1. c o M
（1）分析比较实验序号 （ 14 ） 中干路中电流与支路1、支路2中电流的数量关系，可得出
的初步结论是：在并联电路中,干路电流等于各支路电流之和。
（2）分析比较实验序号1、2与3中
的支路1、支路2电阻阻值及相关
条件，可得出的初步结论是：当支
路2中的电阻一定时，并联电路的
总电阻随着 （ 15 ） 。
（3）为了研究并联电路总电阻和各
电阻的关系，该组同学又利用原来的电源(电压仍为6伏)连接了如图14所示的电路，并用电
阻R 替换上述实验中的R和R。则在实验序号2中应采
总 1 2
用阻值为 （ 16 ） 欧的电阻作为R ；每次实验时，眼
总
睛主要应该观察电路中的电流表示数,使它与原来并联电
路 （ 17 ） 的示数相同。
（4）进一步分析比较表中的支路1电流I和电阻R的乘
1 1
积与支路2电流I和电阻R的乘积的关系，可得到的结论是：
2 2（ 18 ） 。
[来源:Zxxk.Co奉贤区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
答案
题 号 答案及评分标准
一、16分 1．C 2．C 3．A 4．C
（每题2分） 5．B 6．A 7．D 8．B
（每空1分，第15题第1空2分）
9．220 串联 大
10.1.0×103 1千克每立方米 空气
11．15 1500 小于 12．变小 变小 9.8×104
二、26分 13．0.3；9；10 14．马德堡 托里拆利 小
15．（1）L短路、 L断路、 R断路等
（2）L断路；R断路、L短路等
16．①多；0.45千瓦时
②减小大功率家电的使用时间；使用节能型的家电等。
三、6分 17．力的大小、方向和作用点各1分。
（每题3分） 18．电路正确3分。
①V ＝m /ρ 1分
铜 铜 铜
＝1.78千克/（8.9×103千克/米3）＝2.0×10－4米3 1分
19.
②V = V =2.0×10－4米3
排 铜
（4分）
F ＝ρ g V 1分
浮 水 排
＝1.0×103×9.8牛/千克×2.0×10－4米3 ＝1.96牛 1分
四、
①U= U= U＝I R 1分
24 1 2 2 2
分 ＝0.4安×15欧＝6伏 1分
20. ②I＝I－I＝1.0安－0.4安＝0.6安 1分
1 2
（6分） R ＝U/I=6伏/0.6安=10欧 1分
1 1 1
③W＝UIt 1分
1 11
＝6伏×0.6安×10秒＝36焦 1分①p＝ρ gh 1分
水
＝1.0×103千克/米3×9.8牛/千克×0.3米＝2.94×103帕 1分
F＝p S 1分
21 ＝2.94×103帕×0.02米2＝58.8牛 1分
（7分） ②G ＝m g＝2千克×9.8牛/千克＝19.6牛
水 水
F ＝G + G =19.6牛+2牛=21.6 牛 1分
桌 水 容
③p ＝F /S 1分
桌 桌
＝21.6牛/（0.02米2）＝1080帕 1分
① U＝I R 1分
1 1 1
＝0.4安×5欧＝2伏 1分
②U= U-U=6伏-2伏=4伏 1分
2 1
22. R＝U/I=4伏/0.4安=10欧 1分
2 2 2
（7分） ③ ab或bc 1分
④I ＝U/ R =6伏/25欧=0.24安
最小 最大
I ＝1安 △I =0.76安 1分
最大 最大
△U =△I R= 0.76安×5欧=3.8伏 1分
最大 最大 1
说明：在计算中，有关单位错写、漏写，总扣1分。
23．U形管压强计 连通器 质量 长度
24．实验目的 量筒
同种液体，质量与体积成正比。
相同体积的不同种液体，质量不同。
25．电流表并联在了滑动变阻器两端，电压表所接量程太大了
五、
每空
电压表 0.6
18
1分
分
26．电流表的正负接线柱接反了
1或2或3
支路1电阻的增大而增大
6欧 干路电流表
在并联电路中，各支路的电流与支路的电阻大小成反比。
