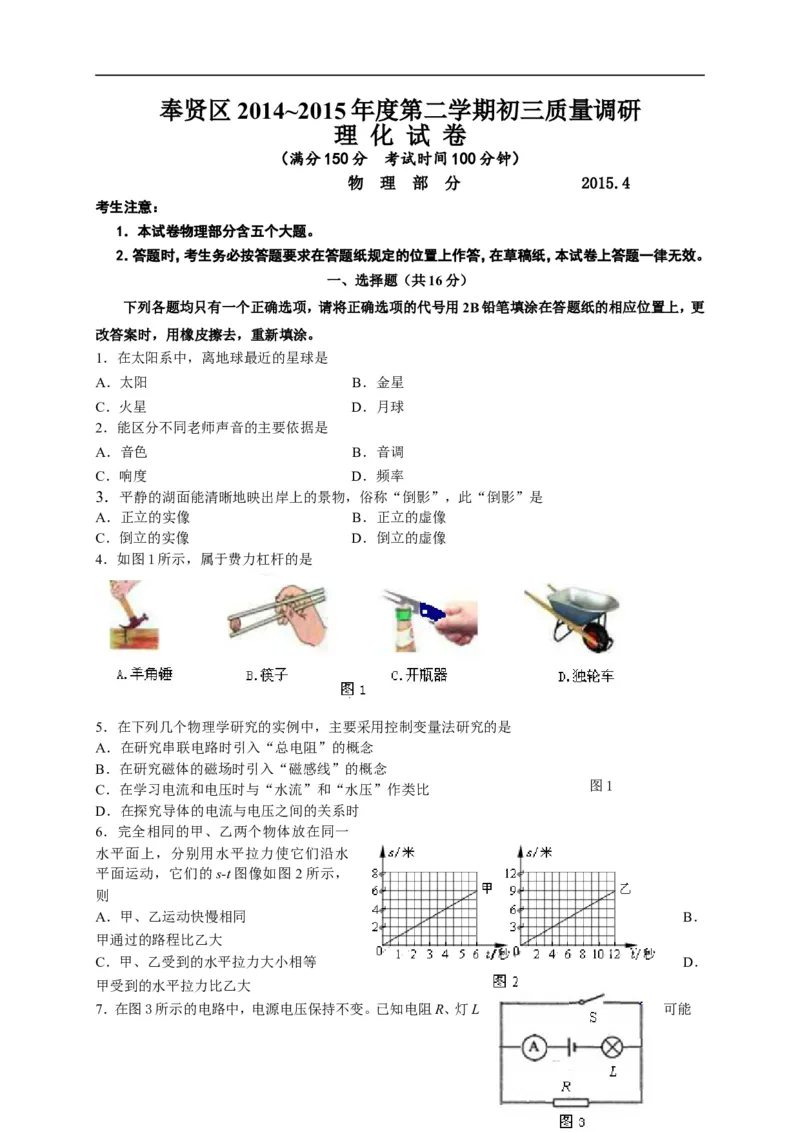

奉贤区 2014~2015 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2015.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更
改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，离地球最近的星球是
[来源:学&科&网Z&X&X&K]
A．太阳 B．金星
C．火星 D．月球
2．能区分不同老师声音的主要依据是
A．音色 B．音调
C．响度 D．频率
3．平静的湖面能清晰地映出岸上的景物，俗称“倒影”，此“倒影”是
A．正立的实像 B．正立的虚像
C．倒立的实像 D．倒立的虚像

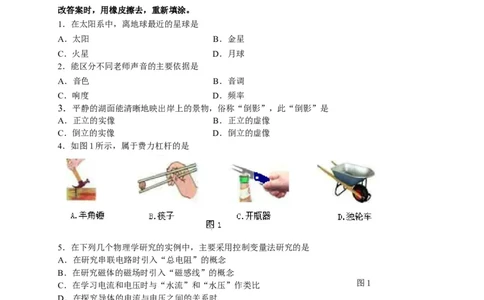

4．如图1所示，属于费力杠杆的是
5．在下列几个物理学研究的实例中，主要采用控制变量法研究的是
A．在研究串联电路时引入“总电阻”的概念
B．在研究磁体的磁场时引入“磁感线”的概念
C．在学习电流和电压时与“水流”和“水压”作类比 图1
[
D．在探究导体的电流与电压之间的关系时
6．完全相同的甲、乙两个物体放在同一
水平面上，分别用水平拉力使它们沿水
平面运动，它们的s-t图像如图2所示，
则
A．甲、乙运动快慢相同 B．
甲通过的路程比乙大
C．甲、乙受到的水平拉力大小相等 D．
甲受到的水平拉力比乙大

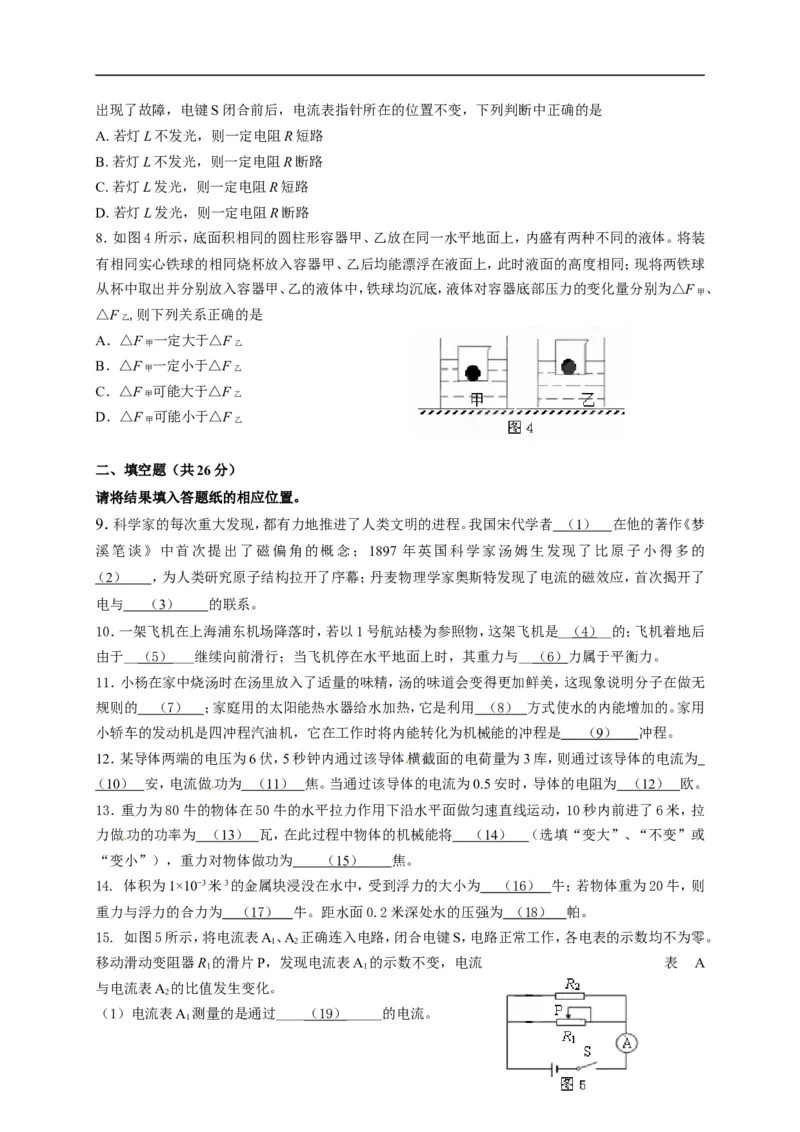

7．在图3所示的电路中，电源电压保持不变。已知电阻R、灯L 可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是
A.若灯L不发光，则一定电阻R短路
B.若灯L不发光，则一定电阻R断路
C.若灯L发光，则一定电阻R短路
D.若灯L发光，则一定电阻R断路

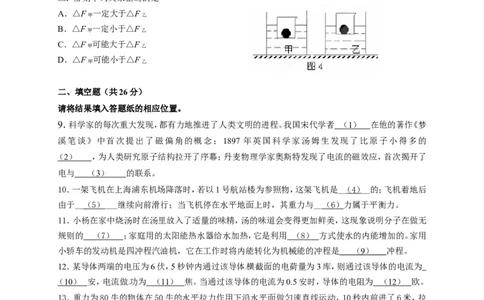

8．如图4所示，底面积相同的圆柱形容器甲、乙放在同一水平地面上，内盛有两种不同的液体。将装
有相同实心铁球的相同烧杯放入容器甲、乙后均能漂浮在液面上，此时液面的高度相同；现将两铁球
从杯中取出并分别放入容器甲、乙的液体中，铁球均沉底，液体对容器底部压力的变化量分别为△F 、
甲
△F ,则下列关系正确的是
乙
A．△F 一定大于△F
甲 乙
B．△F 一定小于△F
甲 乙
C．△F 可能大于△F
甲 乙
D．△F 可能小于△F
甲 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．科学家的每次重大发现，都有力地推进了人类文明的进程。我国宋代学者 （ 1 ） 在他的著作《梦
溪笔谈》中首次提出了磁偏角的概念；1897 年英国科学家汤姆生发现了比原子小得多的
（ 2 ） ，为人类研究原子结构拉开了序幕；丹麦物理学家奥斯特发现了电流的磁效应，首次揭开了
电与 （ 3 ） 的联系。
10．一架飞机在上海浦东机场降落时，若以1号航站楼为参照物，这架飞机是__（ 4 ） __的；飞机着地后
由于__ （ 5 ） ___继续向前滑行；当飞机停在水平地面上时，其重力与__ （ 6 ） 力属于平衡力。
11．小杨在家中烧汤时在汤里放入了适量的味精，汤的味道会变得更加鲜美，这现象说明分子在做无
规则的 （ 7 ） ；家庭用的太阳能热水器给水加热，它是利用 （ 8 ） 方式使水的内能增加的。家用
小轿车的发动机是四冲程汽油机，它在工作时将内能转化为机械能的冲程是 （ 9 ） 冲程。
12．某导体两端的电压为6伏，5秒钟内通过该导体横截面的电荷量为3库，则通过该导体的电流为
（ 1 0 ） 安，电流做功为 （ 1 1 ） 焦。当通过该导体的电流为0.5安时，导体的电阻为 （ 1 2 ） 欧。
13．重力为80牛的物体在50牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米，拉
力做功的功率为 （ 1 3 ） 瓦，在此过程中物体的机械能将 （ 1 4 ） （选填“变大”、“不变”或
“变小”），重力对物体做功为 （ 1 5 ） 焦。
14. 体积为1×103米3的金属块浸没在水中，受到浮力的大小为 （ 1 6 ） 牛；若物体重为20牛，则
重力与浮力的合力为 （ 1 7 ） 牛。距水面0.2米深处水的压强为 （ 1 8 ） 帕。
15. 如图5所示，将电流表A、A 正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。
1 2
移动滑动变阻器R 的滑片P，发现电流表A 的示数不变，电流 表 A
1 1
与电流表A 的比值发生变化。
2
（1）电流表A 测量的是通过____ （ 1 9 ） _____的电流。
1（2）若变阻器的滑片P向右移动时，电流表A 与电流表A的比值将___（ 2 0 ） ____（选填“变小”、
2
“不变”或“变大”）。

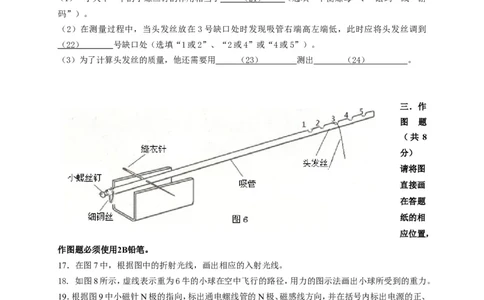

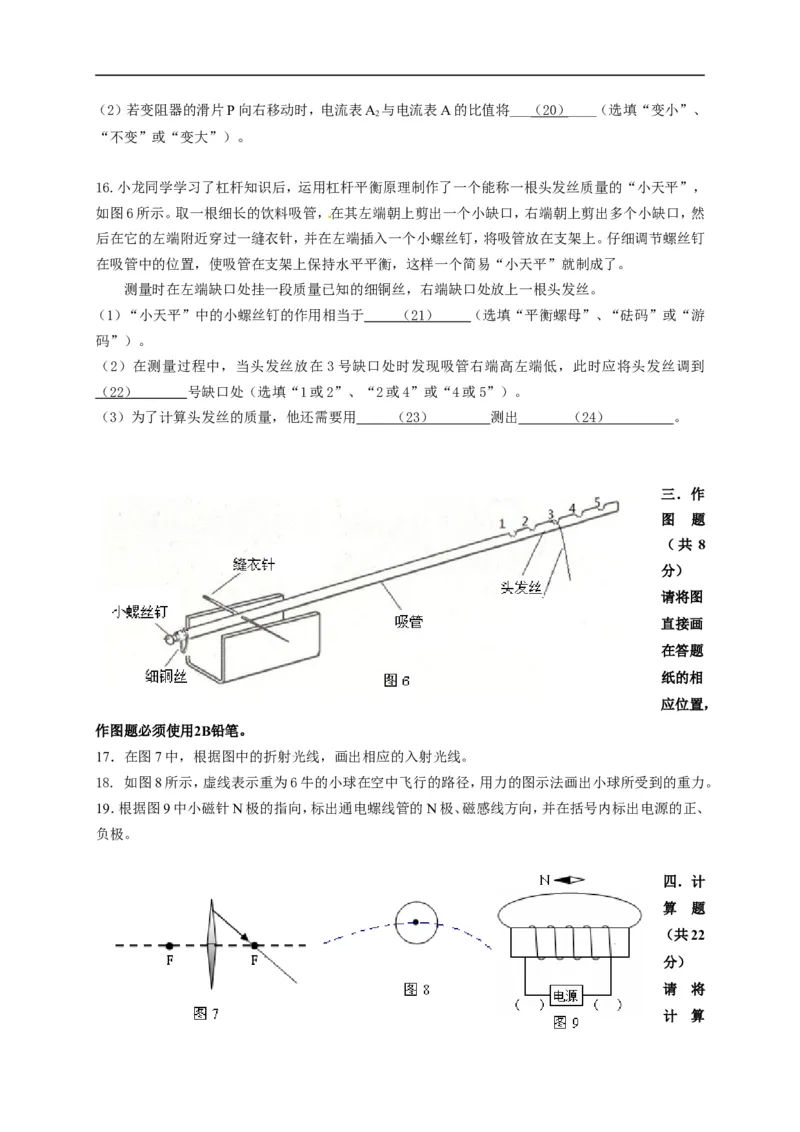

16.小龙同学学习了杠杆知识后，运用杠杆平衡原理制作了一个能称一根头发丝质量的“小天平”，
如图6所示。取一根细长的饮料吸管，在其左端朝上剪出一个小缺口，右端朝上剪出多个小缺口，然
后在它的左端附近穿过一缝衣针，并在左端插入一个小螺丝钉，将吸管放在支架上。仔细调节螺丝钉
在吸管中的位置，使吸管在支架上保持水平平衡，这样一个简易“小天平”就制成了。
测量时在左端缺口处挂一段质量已知的细铜丝，右端缺口处放上一根头发丝。
（1）“小天平”中的小螺丝钉的作用相当于 （ 2 1 ） （选填“平衡螺母”、“砝码”或“游
码”）。
（2）在测量过程中，当头发丝放在3号缺口处时发现吸管右端高左端低，此时应将头发丝调到
（ 2 2 ） 号缺口处（选填“1或2”、“2或4”或“4或5”）。
（3）为了计算头发丝的质量，他还需要用 （ 2 3 ） 测出 （ 2 4 ） 。
三．作
图 题
（共 8
分）
请将图
直接画
在答题
纸的相
应位置，
作图题必须使用2B铅笔。
17．在图7中，根据图中的折射光线，画出相应的入射光线。
18. 如图8所示，虚线表示重为6牛的小球在空中飞行的路径，用力的图示法画出小球所受到的重力。
19．根据图9中小磁针N极的指向，标出通电螺线管的N极、磁感线方向，并在括号内标出电源的正、
负极。
[来源:Z#xx#k.Com]
四．计
算 题
（共22
分）
请 将
计 算过程和答案写入答题纸的相应位置。

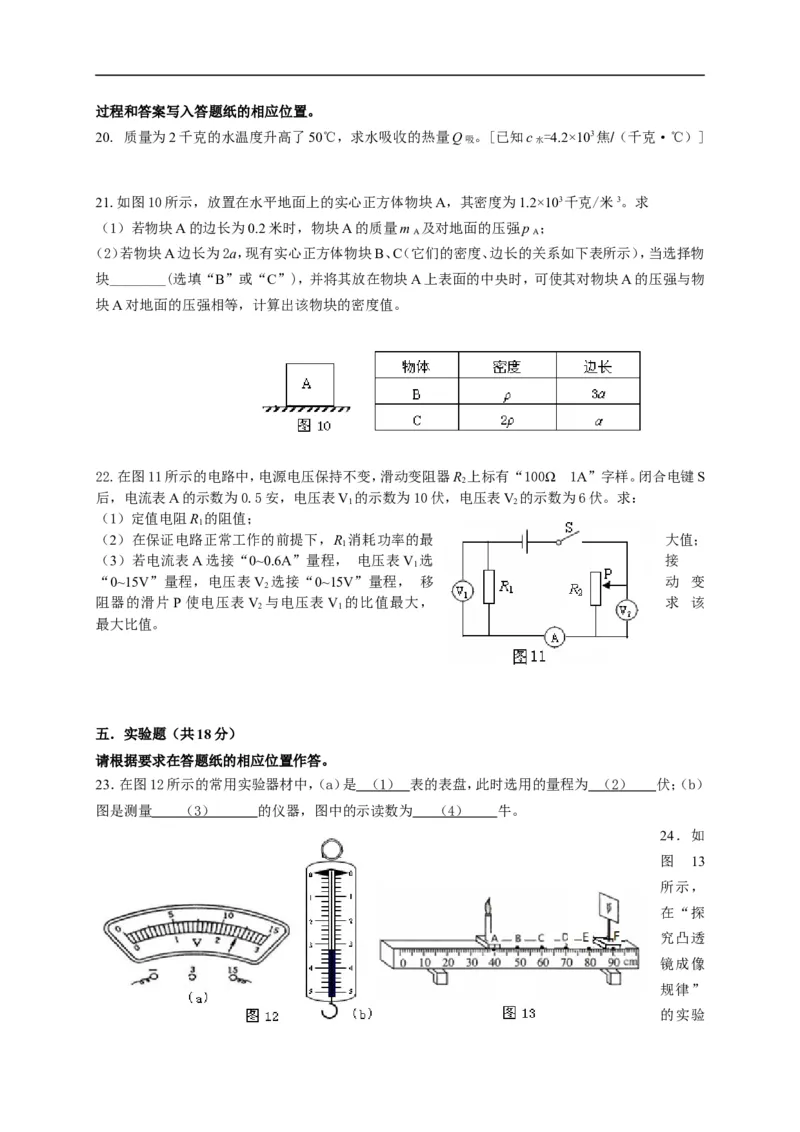

20. 质量为2千克的水温度升高了50℃，求水吸收的热量Q吸 。[已知c
水
=4.2×103焦/（千克·℃）]

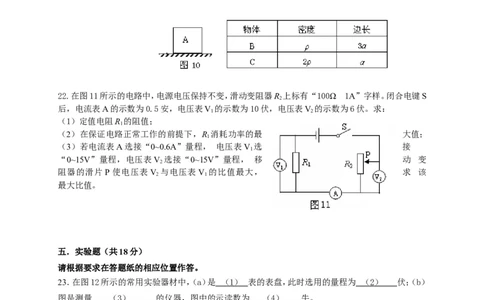

21.如图10所示，放置在水平地面上的实心正方体物块A，其密度为1.2×103千克/米3。求
（1）若物块A的边长为0.2米时，物块A的质量m 及对地面的压强p ；
A A
（2）若物块A边长为2a，现有实心正方体物块B、C（它们的密度、边长的关系如下表所示），当选择物
块________(选填“B”或“C”)，并将其放在物块A上表面的中央时，可使其对物块A的压强与物
块A对地面的压强相等，计算出该物块的密度值。
22.在图11所示的电路中，电源电压保持不变，滑动变阻器R 上标有“100Ω 1A”字样。闭合电键S
2
后，电流表A的示数为0.5安，电压表V 的示数为10伏，电压表V 的示数为6伏。求：
1 2
（1）定值电阻R 的阻值；
1
（2）在保证电路正常工作的前提下，R 消耗功率的最 大值；
1
（3）若电流表A选接“0~0.6A”量程， 电压表V 选 接
1
“0~15V”量程，电压表V 选接“0~15V”量程， 移 动 变
2
阻器的滑片P使电压表V 与电压表V 的比值最大， 求 该
2 1
最大比值。
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．在图12所示的常用实验器材中，（a）是 （ 1 ） 表的表盘，此时选用的量程为 （ 2 ） 伏；（b）
图是测量 （ 3 ） 的仪器，图中的示读数为 （ 4 ） 牛。
24．如
图 13
所示，
在“探
究凸透
镜成像
规律”
的实验中，应先将烛焰、凸透镜、光屏的中心大致调节在 （ 5 ） 上，目的是 （ 6 ）
。若所用凸透镜的焦距为10厘米，将蜡烛放于光具座A点处，保持位置不变，移动光屏至F点找到清
晰缩小的像，这个像一定是 （ 7 ） 像（选填“实”或“虚”），此时凸透镜可能位于光具座的
（ 8 ） 两点之间（选填：“AB”、“BC”、“CD”、“DE”或“EF”）。

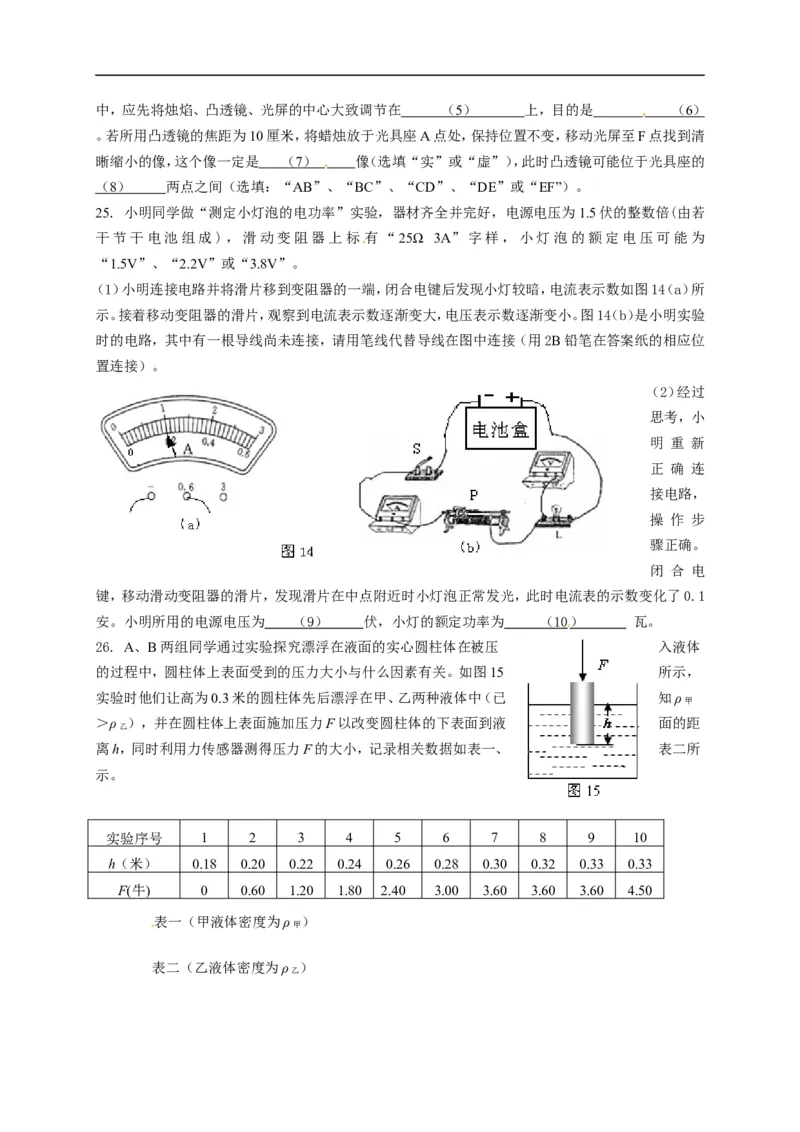

25. 小明同学做“测定小灯泡的电功率”实验，器材齐全并完好，电源电压为1.5伏的整数倍(由若
干节干电池组成)，滑动变阻器上标 有“25Ω 3A”字样，小灯泡的额定电压可能为
“1.5V”、“2.2V”或“3.8V”。
（1）小明连接电路并将滑片移到变阻器的一端，闭合电键后发现小灯较暗，电流表示数如图14（a）所
示。接着移动变阻器的滑片，观察到电流表示数逐渐变大，电压表示数逐渐变小。图14（b）是小明实验
时的电路，其中有一根导线尚未连接，请用笔线代替导线在图中连接（用2B铅笔在答案纸的相应位
置连接）。
（2）经过
思考，小
明 重 新
正 确 连
接电路，
操 作 步
骤正确。
闭 合 电
键，移动滑动变阻器的滑片，发现滑片在中点附近时小灯泡正常发光，此时电流表的示数变化了0.1
安。小明所用的电源电压为 （ 9 ） 伏，小灯的额定功率为 （ 1 0） 瓦。
26. A、B两组同学通过实验探究漂浮在液面的实心圆柱体在被压 入液体
的过程中，圆柱体上表面受到的压力大小与什么因素有关。如图15 所示，
实验时他们让高为0.3米的圆柱体先后漂浮在甲、乙两种液体中（已 知ρ
甲
＞ρ ），并在圆柱体上表面施加压力F以改变圆柱体的下表面到液 面的距
乙
离h，同时利用力传感器测得压力F的大小，记录相关数据如表一、 表二所
示。
实验序号 1 2 3 4 5 6 7 8 9 10
h（米） 0.18 0.20 0.22 0.24 0.26 0.28 0.30 0.32 0.33 0.33
K]
F(牛) 0 0.60 1.20 1.80 2.40 3.00 3.60 3.60 3.60 4.50
表一（甲液体密度为ρ ）
甲 [来源:Z|xx|k.Com]
表二（乙液体密度为ρ ）
乙（1）

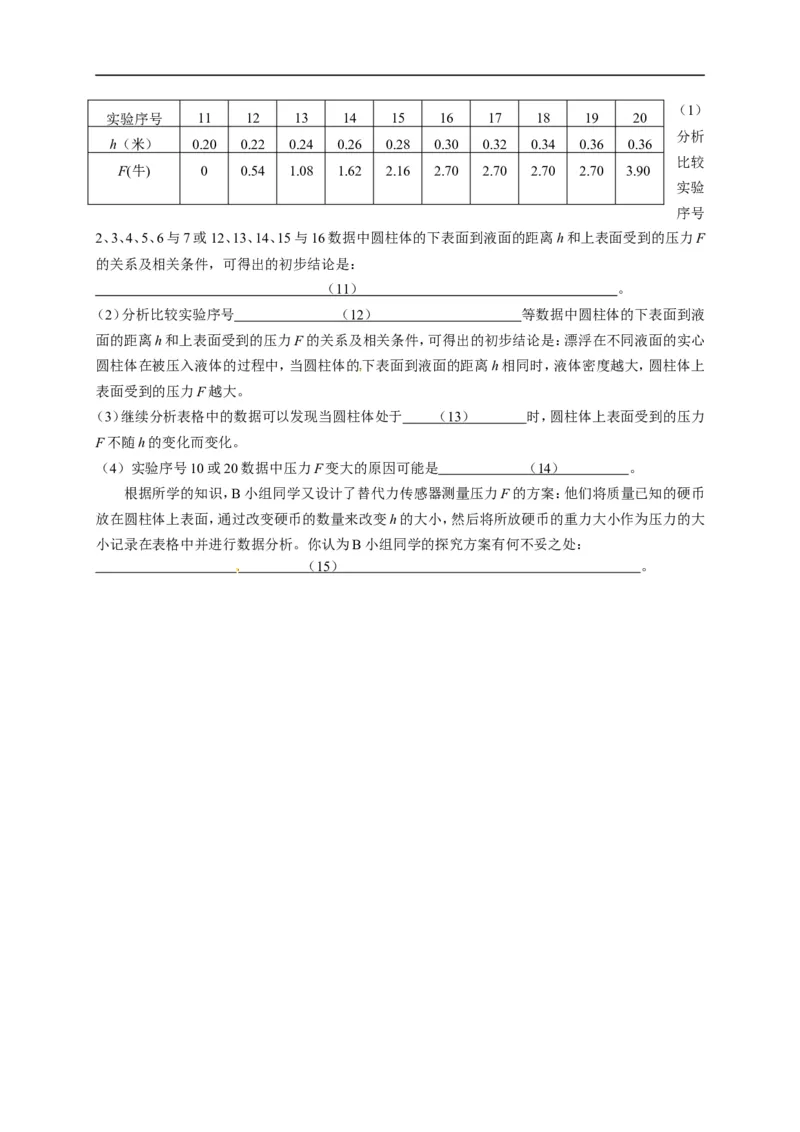

实验序号 11 12 13 14 15 16 17 18 19 20
分析
h（米） 0.20 0.22 0.24 0.26 0.28 0.30 0.32 0.34 0.36 0.36
比较
F(牛) 0 0.54 1.08 1.62 2.16 2.70 2.70 2.70 2.70 3.90
[来
实验
源:Zxxk.Com]
序号
2、3、4、5、6与7或12、13、14、15与16数据中圆柱体的下表面到液面的距离h和上表面受到的压力F
的关系及相关条件，可得出的初步结论是：
（ 1 1 ） 。
（2）分析比较实验序号 （ 1 2 ） 等数据中圆柱体的下表面到液
面的距离h和上表面受到的压力F的关系及相关条件，可得出的初步结论是：漂浮在不同液面的实心
圆柱体在被压入液体的过程中，当圆柱体的下表面到液面的距离h相同时，液体密度越大，圆柱体上
表面受到的压力F越大。
（3）继续分析表格中的数据可以发现当圆柱体处于 （ 1 3 ） 时，圆柱体上表面受到的压力
F不随h的变化而变化。
（4）实验序号10或20数据中压力F变大的原因可能是 （ 1 4 ） 。
根据所学的知识，B小组同学又设计了替代力传感器测量压力F的方案：他们将质量已知的硬币
放在圆柱体上表面，通过改变硬币的数量来改变h的大小，然后将所放硬币的重力大小作为压力的大
小记录在表格中并进行数据分析。你认为B小组同学的探究方案有何不妥之处：

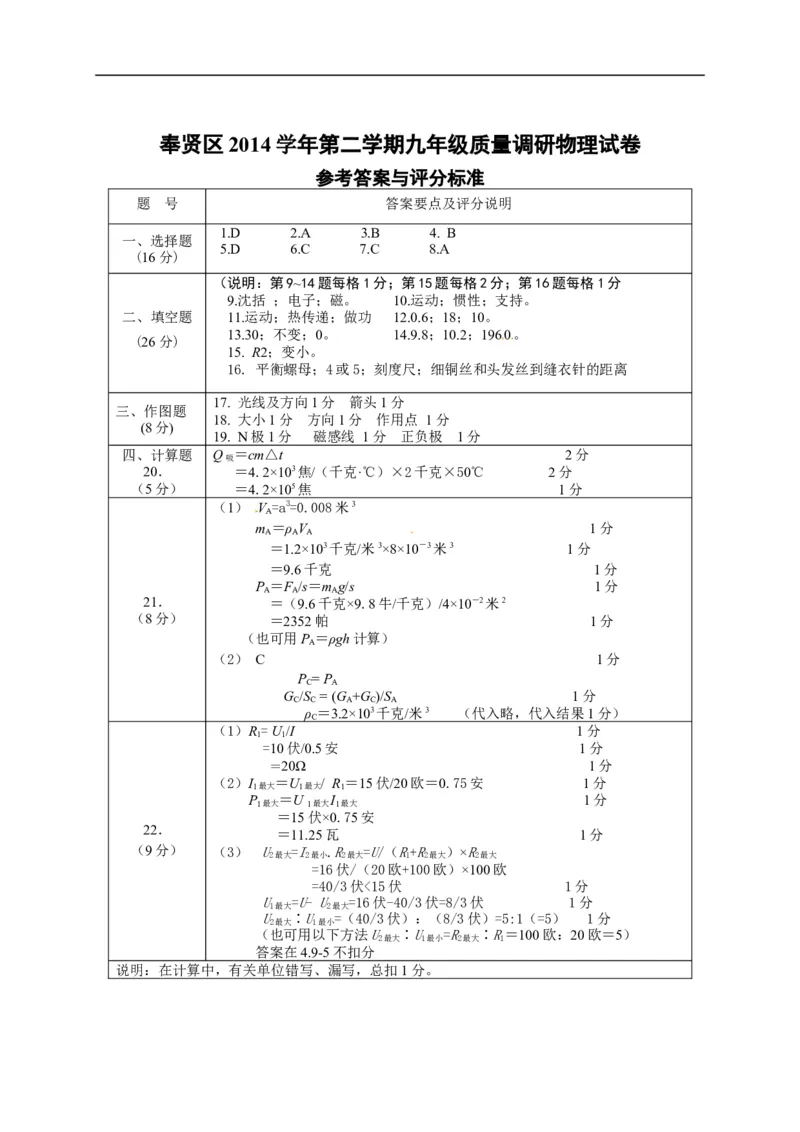

（ 1 5 ） 。奉贤区 2014 学年第二学期九年级质量调研物理试卷
参考答案与评分标准
题 号 答案要点及评分说明
1.D 2.A 3.B 4. B
一、选择题
5.D 6.C 7.C 8.A
(16分)
（说明：第9~14题每格1分；第15题每格2分；第16题每格1分
9.沈括 ；电子；磁。 10.运动；惯性；支持。
二、填空题 11.运动；热传递；做功 12.0.6；18；10。
13.30；不变；0。 14.9.8；10.2；1960。
(26分)
15. R2；变小。
16. 平衡螺母；4或5；刻度尺；细铜丝和头发丝到缝衣针的距离
17. 光线及方向1分 箭头1分
三、作图题
18. 大小1分 方向1分 作用点 1分
(8分)
19. N极1分 磁感线 1分 正负极 1分
四、计算题 Q ＝cm△t 2分
吸
20． ＝4.2×103焦/（千克·℃）×2千克×50℃ 2分
（5分） ＝4.2×105焦 1分
（1） V =a3=0.008米3
A
m ＝ρ V 1分
A A A
＝1.2×103千克/米3×8×10－3米3 1分
＝9.6千克 1分
P ＝F /s＝m g/s 1分
A A A
21． ＝（9.6千克×9.8牛/千克）/4×10－2米2
（8分） ＝2352帕 1分
（也可用P ＝ρgh计算）
A
（2） C 1分
P = P
C A
G /S =(G +G )/S 1分
C C A C A
ρ ＝3.2×103千克/米3 （代入略，代入结果1分）
C
（1）R= U /I 1分
1 1
=10伏/0.5安 1分
＝20Ω 1分
（2）I ＝U / R＝15伏/20欧＝0.75安 1分
1最大 1最大 1
P ＝U I 1分
1最大 1最大 1最大
＝15伏×0.75安
22．
＝11.25瓦 1分
（9分） （3） U =I .R =U/（R+R ）×R
2最大 2最小 2最大 1 2最大 2最大
[
=16伏/（20欧+100欧）×100欧
=40/3伏<15伏 1分
U =U- U =16伏-40/3伏=8/3伏 1分
1最大 2最大
U ∶U =（40/3伏）：（8/3伏）=5:1（=5） 1分
2最大 1最小 [来源:Z§xx§k.Com]
（也可用以下方法U ∶U =R ∶R＝100欧：20欧＝5）
2最大 1最小 2最大 1
答案在4.9-5不扣分
说明：在计算中，有关单位错写、漏写，总扣1分。（25题共5分，其余每格1分）

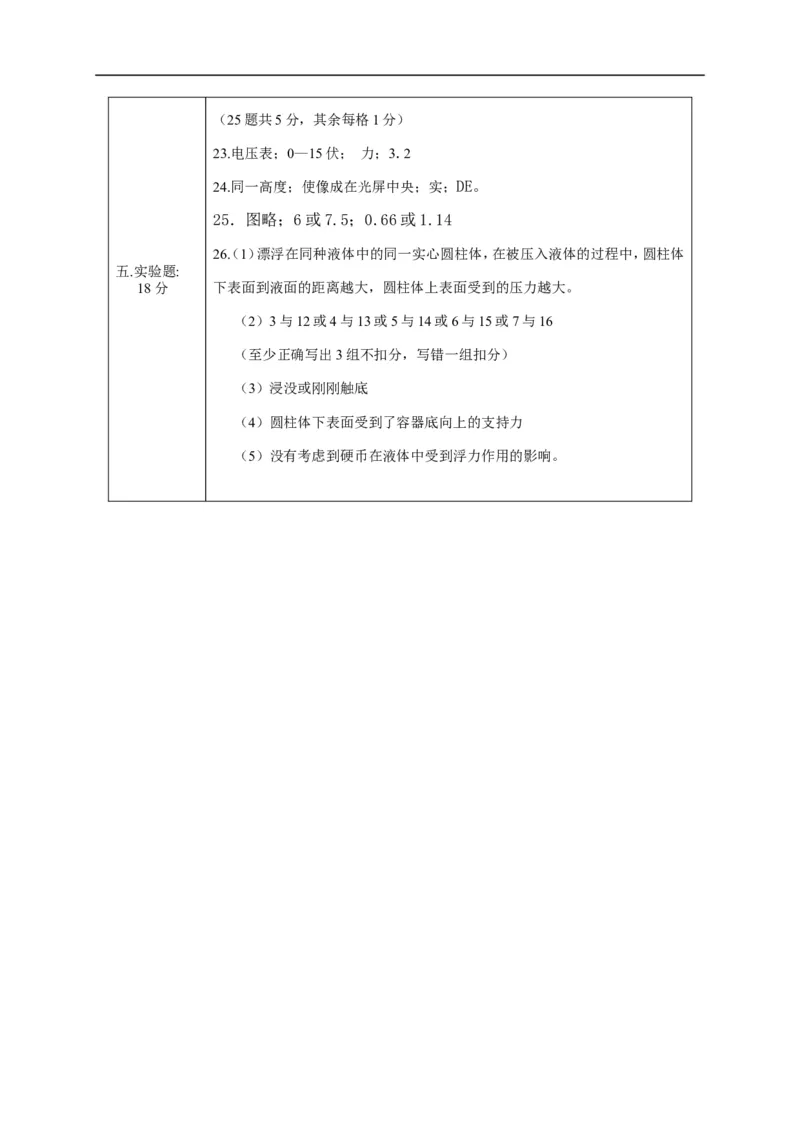

23.电压表；0—15伏； 力；3.2
24.同一高度；使像成在光屏中央；实；DE。
25．图略；6或7.5；0.66或1.14
26（. 1）漂浮在同种液体中的同一实心圆柱体，在被压入液体的过程中，圆柱体
五.实验题:
18分 下表面到液面的距离越大，圆柱体上表面受到的压力越大。
（2）3与12或4与13或5与14或6与15或7与16
（至少正确写出3组不扣分，写错一组扣分）
（3）浸没或刚刚触底
（4）圆柱体下表面受到了容器底向上的支持力
（5）没有考虑到硬币在液体中受到浮力作用的影响。
