奉贤区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题(共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B，铅笔填
涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

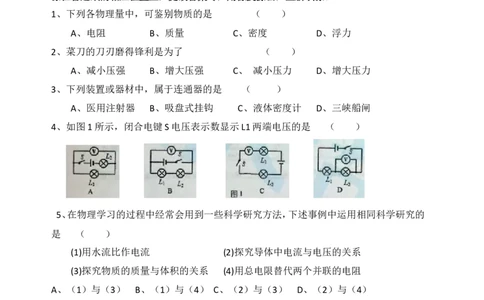

1、下列各物理量中，可鉴别物质的是 （ ）
A、电阻 B、质量 C、密度 D、浮力
2、菜刀的刀刃磨得锋利是为了 （ ）
A、减小压强 B、增大压强 C、 减小压力 D、增大压力
3、下列装置或器材中，属于连通器的是 （ ）
A、医用注射器 B、吸盘式挂钩 C、液体密度计 D、三峡船闸
4、如图1所示，闭合电键S电压表示数显示L1两端电压的是 （ ）
5、在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学研究的
是 （ ）
(1)用水流比作电流 (2)探究导体中电流与电压的关系
(3)探究物质的质量与体积的关系 (4)用总电限替代两个并联的电阻
A、（1）与（3） B、（1）与（4） C、（2）与（3） D、（2）与（4）
6、如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻.在汽车行驶过程中电
路的总电阻和油量表示数的变化情况是（ ）
A、总电阻变大，油量表示数变小
B、总电阻变大，油量表示数变大
C、总电阻变小，油量表示数变大
D、总电阻变小，油量表示数变小7.如图3所示，电源电压保持不变，故障只发生在R1和R2处。电键S闭合后，有一个电表
的指针没有发生偏转。接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的位
置均没有变化，则故障可能是（ ）
A、电阻R2短路
B、电阻R2断路
C、变阻器R1短路
D、变阻器R1断路

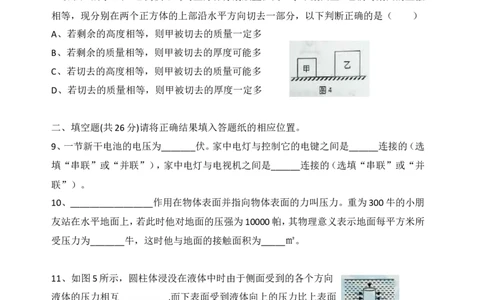

8、如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强
相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是（ ）
A、若剩余的高度相等，则甲被切去的质量一定多
B、若剩余的质量相等，则甲被切去的厚度可能多
C、若切去的高度相等，则甲被切去的质量可能多
D、若切去的质量相等，则甲被切去的厚度一定多
二、填空题(共26分)请将正确结果填入答题纸的相应位置。
9、一节新干电池的电压为_______伏。家中电灯与控制它的电键之间是______连接的（选
填“串联”或“并联”），家中电灯与电视机之间是______连接的（选填“串联”或“并
联”）。
10、_________________作用在物体表面并指向物体表面的力叫压力。重为300牛的小朋
友站在水平地面上，若此时他对地面的压强为10000帕，其物理意义表示地面每平方米所
受压力为_______牛，这时他与地面的接触面积为_____㎡。
11、如图5所示，圆柱体浸没在液体中时由于侧面受到的各个方向
液体的压力相互__________,而下表面受到液体向上的压力比上表面
受到液体向下的压力__________,所以浸没在液体中的物体会受到浮
力的作用，且浮力的方向是____________的。
12、如图6所示，边长为0.1米的正方体浸入水中的深度为0.05米，
该正方体底部受到水的压强为________帕，受到水的压力为____牛,
在该正方体浸没下沉的过程中，它的下表面受到水的压力将______(选填“变小”、“不变”或“变大”）。
13、在10秒钟内通过某道题横截面的电荷量为5库，通过它的电流为_____A,若该导体的
电阻为6欧，则此时导体两端电压为_______伏。当该导体与4欧的电阻串联连接时，电路
中的总电阻为_________欧。
14、如图7所示，电键闭合时，电流表示数为0.3安，电压表
示数为4.5伏。断开电键后，电流表示数为______安，电压表
示数为_____伏，导体电阻为______欧。

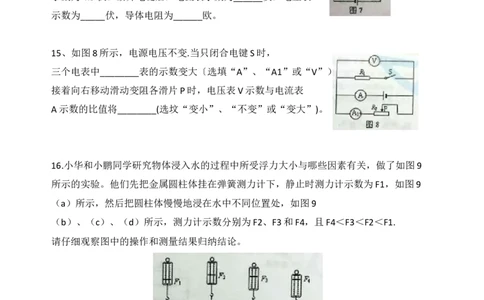

15、如图8所示，电源电压不变.当只闭合电键S时，
三个电表中________表的示数变大〔选填“A”、“A1”或“V”）；
接着向右移动滑动变阻各滑片P时，电压表V示数与电流表
A示数的比值将________(选坟“变小”、“不变”或“变大”)。
16.小华和小鹏同学研究物体浸入水的过程中所受浮力大小与哪些因素有关，做了如图9
所示的实验。他们先把金属圆柱体挂在弹簧测力计下，静止时测力计示数为F1，如图9
（a）所示，然后把圆柱体慢慢地浸在水中不同位置处，如图9
（b）、（c）、（d）所示，测力计示数分别为F2、F3和F4，且F4＜F3＜F2＜F1.
请仔细观察图中的操作和测量结果归纳结论。
(1)分析比较图9（a）、（b）或（a）、（d）可得：___________________________.
(2)分析比较图9（a）、（b）、（c）和（d）可得：___________________________.
(3)接着小华同学提出浮力大小可能与物体的形状有关。为了验证此猜想，他们选取材料质量相同而形状不同的物块进行研究，实验发现测力计挂着不同物块在空气中与浸没在
水中时的示数之差都是相等的，由此可得出的结论是:______
________________________________________________________________.
三.作图题(共6分)请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔.
17、如田10所示，一个重为6牛的物体静止在水平地面上，请用力的图示法画出物体对地
面的压力F.
18、如图11所示，在O里填上适当的电表符号，要求成为串联电路。

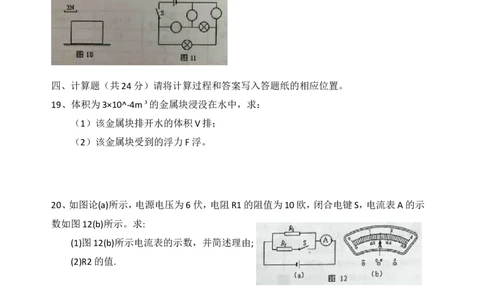

四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置。
19、体积为3×10^-4m³的金属块浸没在水中，求：
（1）该金属块排开水的体积V排；
（2）该金属块受到的浮力F浮。
20、如图论(a)所示，电源电压为6伏，电阻R1的阻值为10欧，闭合电键S，电流表A的示
数如图12(b)所示。求:
(1)图12(b)所示电流表的示数，并简述理由;
(2)R2的值.
21、如图13所示，一足够高的薄壁圆柱形容器静止在水平地面上。求:
（1）当容器内盛有 的酒精时，酒精的质量 ；(己知 ）（2）当容器内盛有0.1米深的水时，水对容器底部的压强 ；
（3）当容器中盛有质量、体积分别为m、2V的液体时，把一质
量、体积分别为2m、V的金属圆柱体浸没在此液体中，设容器对水平
地面的压强变化量为 。，液体对容器底部的压强变化量为 ，试
计算 ： 的值。
22、如图14所示，电源电压为18伏且不变，定值电阻 为5欧，将两个电压表 和 分别
并联接在电路的适当位置。闭合电键记下此时两表的示数如下表第2行所示。然后向左移
动滑动变组器滑片P且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、
第5行所示。求:
(1)当电压表V1示数为6.0伏时，通过定值电阻的电流;
(2)当电压表 示数为13.5伏时，滑动变阻器的电阻值;
(3)滑动变阻器每次减少的阻值 及第3行两电表的示数。五.实验盛(共18分)请根据要求在答题纸的相应位置作答。
23、如图15(a)所示的实验装置叫做______________,可以研究液体压强的规律。分析比较
图15(b)和(c)和（d）的实验现象可以得出的初步结是:________________
如图15(e)的所示是_____________实验的装置，可以用它来测定____________.
24、在“测定物质的密度”和“探究物质质量与体积的关系”两个实验中，都需要测
量的物理量.是质量与__________;在实验过程中都需要进行多次测量，这样做的目的
________("相同‘或“不同”的。在“探究物质质量与体积的关系”实验中，除了天平、
量筒、水等器材外，还需要的器材有___________，并且应多次改变物质的____________.
25、某小组同学做“探究并联电路的规律”实验，己知电
源电压为6伏，他们按图16所示的电路图正确连接电路.在
探究过程中，多次改变R1和R2的阻值，测出了各电阻两端
的电压值和电流值并将数据记录在下表中.
(1)分析比较表中三个电流表示数关系及相关条件可得出的初步结论是:
____________________________________________________________________。
(2)分析比较实验序号1、2、3的R1、R2的电阻值和A表的示数及相关条件，可得出的初步
结论是:
在并联电路中，当一条支路中电阻一定时，_____________________________(3)分析比较实脸序号4和5的__________表的数据及相关条件，可得出的结
论是:______________________________________________________.
电源电压相同时，当两个并联电阻对电流的阻碍作用与另两个并联电阻对电流的阻碍作
用相同时，它们的总电阻是相同的。
（4）接着同学们比较了总电阻与各并联电阻阻值的大小关系，可得到的结论是:
___________________________________________________________________.
(5)在分析以上数据后，有同学认为还可得到的结论是:
并联电路的总电压与总电流的乘积等于各电阻两端电压与电流的乘积之和。你认为这个
结论是_____________ (选填“正确”或“错误’)的。
26，小陈同学做“用电流表、电压表侧电阻”实验，电源电压保持不变，现有待测电阻、
电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好.他连接电路后，按正确的
实验步骤操作，刚闭合电键时电流表示数为0.22安，电压表示数为2.2伏，接着他移动变
阻器的滑片.观察到电流表示数变大而电压表示数变小。经过思考后他重新正确连接电路，
按正确步骤操作，闭合电键时发现电压表示数为2.3伏;然后他将变阻器滑片P移到中点，
电流表的示数如图17所示:继续移动变阻器滑片，直到电流表示数最大为0.44安。
(l)请根据实脸过程。将下表填写完整。
(2)待侧电阻平均值是__________欧.(计算电阻时，精确到0.1欧)2017 年上海市奉贤区中考物理一模试卷
（满分：150分 考试时间：100分钟）
物理部分
一、选择题（共16分）
1．下列各物理量中，可鉴别物质的是
A．电阻 B．质量 C．密度 D．浮力
【答案】
C
【解析】
解：
两种不同的物质，电阻、质量和浮力很有可能是相等的，电阻、质量和浮力都不是物质的
特性；
在物理学中，把某种物质单位体积的质量叫做这种物质的密度，密度是物质的一种特性，
同种物质的密度是一定的，密度与物体的质量、体积都无关，密度可用来鉴别物质 ．
故选C．
物质的特性指的是这种物体特有的，可以用于区别其它物质的性质；密度、比热容都是物
质的特性．
“特性”的关键是在“特”上，指的是这种物质特有的，可用于区别物质；此题考查的是
我们对于物理性质的了解，是一道基础题．
2．菜刀的刀刃磨得锋利是为了
A．减小压强 B．增大压强 C．减小压力 D．增大压力
【答案】
D
【解析】
解：A、医用注射器是利用大气压原理制成的；
B、吸盘式挂钩是利用大气压的原理制成的；
C、密度计是根据漂浮时浮力等于重力的原理制成的；
D、船闸是利用连通器的原理制成的．
故选D．
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况
下，连通器各容器中液面的高度总是相平的．
本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．
3．下列装置或器材中，属于连通器的是
A．医用注射器 B．吸盘式挂钩 C．液体密度计 D．三峡船闸
答案】
D
【解析】解：A、医用注射器是利用大气压原理制成的；
B、吸盘式挂钩是利用大气压的原理制成的；
C、密度计是根据漂浮时浮力等于重力的原理制成的；
D、船闸是利用连通器的原理制成的．
故选D．
连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况
下，连通器各容器中液面的高度总是相平的．
本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．
4．如图1所示，闭合电键S电压表示数显示L 两端电压的是
1
【答案】
A
【解析】
解：A、电压表和L 构成一个方框，电压表测量L 两端的电压．故A正确．
1 1
B、电压表和电源构成一个方框，电压表测量电源两端的电压．故B错误．
C、电压表串联在电路中，能测量出电源电压，故C错误；
D、电压表和L 构成一个方框，电压表测量L 两端的电压．故D错误．
2 2
故选A．
采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个
“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电
压表测量电源两端的电压；如果电压表和用电器、电源一起构成一个“方框”，电压表测
量这个方框以外的用电器两端的电压．
（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接
线柱流入从负极线柱流出．
（2）利用方框法判断电压表测量谁两端的电压．
5．在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学方法的是
（1）用水流比作电流
（2）探究导体中电流与电压的关系
（3）探究物质质量与体积的关系
（4）用总电阻替代两个并联的电阻
A．（1）与（3） B．（1）与（4）
C．（2）与（3） D． （2）与（4）
【答案】
C
【解析】
解；（1）用水流比作电流．采用类比法
（2）探究导体中电流与电压的关系．采用控制变量法
（3）探究物质质量与体积的关系．采用控制变量法
（4）用总电阻替代两个串联的电阻．采用等效替代法
故选C．
图2解决此题要知道各物理量的研究方法，用总电阻代替分电阻是“等效替代法”，光线和磁
感线是“模型法”，研究电流时把它与水流相比用的是“类比法”．
解决此类物理学方法问题，要结合研究对象判断所用的研究方法．
6．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，在汽车行驶过程中电路的总
电阻和油量表示数的变化情况是
A．总电阻变大，油量表示数变小
B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大
D．总电阻变小，油量表示数变小
【答案】
C
【解析】
解：由电路图可知，R′与R串联，油量表串联在电路中即为电流表改装的，
当汽车加油时，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，故AB
错误；
由I= 可知，电路中的电流变大，即油量表的示数变大，故C正确，D错误．
故选C．
由电路图可知，R′与R串联，油量表串联在电路中即为电流表改装的，当汽车加油时，浮
标上移，滑片下移，接入电路中的电阻变小，根据欧姆定律可知电路中电流的变化 ．
本题考查了电路的动态分析，判断出油量表是电流表改装的是解题的前提，分析好加油时
R接入电路中电阻的变化是关键．
7．如图3所示，电源电压保持不变，故障只发生在R 或R 处。电键S闭合后，有一个电表的指针没
1 2
有发生偏转。接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的
位置均没有变化，则故障可能是
A．电阻R 短路 B．电阻R 断路
2 2
C．变阻器R 短路 D．变阻器R 断路
1 1
【答案】
B
图3
【解析】
解：A、电阻R 短路时，电压表是为零，电流表有示数；当移动滑片时，电路中的电阻发生改
2
变，故电流表示数发生变化，电压表示数仍为零，故A不符合题意；
B、电阻R 断路时，电流表示数为零，电压表测量电源电压，当移动滑片时，电流表仍然为
2
零，电压表仍测量电源电压，故B符合题意．
C、如果变阻器R 短路，电路中有电流，即电流表有示数；电压表测量电源电压，但移动滑
1
片时，电压表和电流表的示数均不变，故C不符合题意；
D、变阻器R 断路时，电压表和电流表均无示数，故D不符合题意．
1
故选B．
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路
电流，逐个分析每个选项找出符合要求的选项．
电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每个选项代入题目，根
据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．
8．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是
A．若剩余的高度相等，则甲被切去的质量一定多
乙
B．若剩余的质量相等，则甲被切去的厚度可能多
甲
C．若切去的高度相等，则甲被切去的质量可能多
D．若切去的质量相等，则甲被切去的厚度一定多
图4
【答案】
A
【解析】
解：设正方体的边长为L，则正方体对水平地面的压强：
p= = = = = =ρgL，
因p =p ，
甲 乙
所以，ρ gL =ρ gL ，即ρ L =ρ L ，
甲 甲 乙 乙 甲 甲 乙 乙
由图可知：L ＜L ，则ρ ＞ρ ；
甲 乙 甲 乙
（1）若切去的质量相等，
由m=ρV=ρS△L=ρL2△L可得：
ρ L 2△L =ρ L 2△L ，
甲 甲 甲 乙 乙 乙
把ρ L =ρ L 代入上式可得：
甲 甲 乙 乙
L △L =L △L ，
甲 甲 乙 乙
把L ＜L 代入上式可得：
甲 乙
△L ＞△L ，故A正确；
甲 乙
（2）若剩余的质量相等，则
ρ L 2L =ρ L 2L ，
甲 甲 甲剩余 乙 乙 乙剩余
把ρ L =ρ L 和L ＜L 代入上式可得：
甲 甲 乙 乙 甲 乙
L ＞L ，
甲剩余 乙剩余
因甲的边长小于乙的边长，且甲剩余的边长大于乙剩余的边长，
所以，乙被切去的厚度多，故B错误；
（3）若切去的高度△h相等，则
△m =ρ L 2△h，△m =ρ L 2△h，
甲 甲 甲 乙 乙 乙
因L ＜L ，ρ L =ρ L ，
甲 乙 甲 甲 乙 乙
所以，△m ＜△m ，
甲 乙
即乙被切去的质量多，故C错误；
（4）若剩余的高度h相等，
因L ＜L ，
甲 乙
所以，（L -h）＜（L -h）
甲 乙
即乙被切去的厚度一定多，故D错误．
故选A．
水平面上物体的压力和自身的重力相等，根据G=mg、m=ρV、V=Sh和压p= 得出均匀实心
正方体对水平地面的压强，根据它们对地面的压强关系和高度关系得出两物体的密度关
系；
（1）若沿水平方向切去相等质量时，根据m=ρV=ρS△L=ρL2△L得出两者切去质量之间
的关系，根据密度关系和边长关系得出切去厚度之间的关系；
（2）若剩余的质量相等，根据m=ρV=ρS△L=ρL2△L得出两者剩余质量之间的关系，进一步得出两者剩余高度之间的关系，然后与两者的边长关系得出切去厚度之间的关系；
（3）若切去的高度△h相等，根据m=ρL2△h得出切去质量的表达式，根据边长关系得出切
去质量之间的关系；
（4）若剩余的高度相等，得出切去厚度的表达式，根据边长关系得出切去厚度之间的关系．
本题综合考查了重力公式、密度公式、体积公式、压强公式的综合应用，利用好均匀规则
物体（如圆柱体、正方体、长方体等）对地面的压强公式p=ρgh是关键．
二、填空题（共26分）
9．一节干电池的电压为 （ 1 ） 伏，家中电灯与控制它的电键之间是 （ 2 ） 连接的（选填“串
联”或“并联”），家中电灯与电视机之间是 （ 3 ） 连接的（选填“串联”或“并联”）。
【答案】
1.5；串联；并联
【解析】
解：一节干电池的电压为1.5V，为了使各用电器之间工作时互不影响，电灯与电灯之间是
并联的，电灯与控制它的电键之间是串联的．
故答案为：1.5；串联；并联 ．
根据对一节电池中电压、各用电器的基本连接方式、开关与用电器之间的连接方式等进行
解答．
考查家庭电路的电压以及家庭电路的基本连接要求，属基本知识点的考查，难度不大 ．
10． （ 4 ） 作用在物体并指向物体表面的力叫压力，重为300牛的小朋友站在水平地面上，
若此时他对地面的压强为10000帕，其物理意义表示地面每平方米所受压力为 （ 5 ） 牛，这时他
与地面的接触面积为 （ 6 ） 米2。
【答案】
垂直；1000；0.03
【解析】
解：垂直压在物体表面上的力叫压力．
1000Pa表示的物理意义是：1m2的面积上受到的压力是1000N．
因为在水平面上压力等于重力即F=G=300N，
根据P= ，得S= =0.03m2
故答案为：垂直；1000；0.03．
垂直压在物体表面上的力叫压力．压强在物理上就是表示压力的作用效果的物理量；其定
义采取了比值定义法，取压力与面积的比值定义为压强，计算公式P= ．
此题主要考查学生对压力的定义、压强大小的计算以及物理含义的理解和掌握，难度不大
是一道基础题．

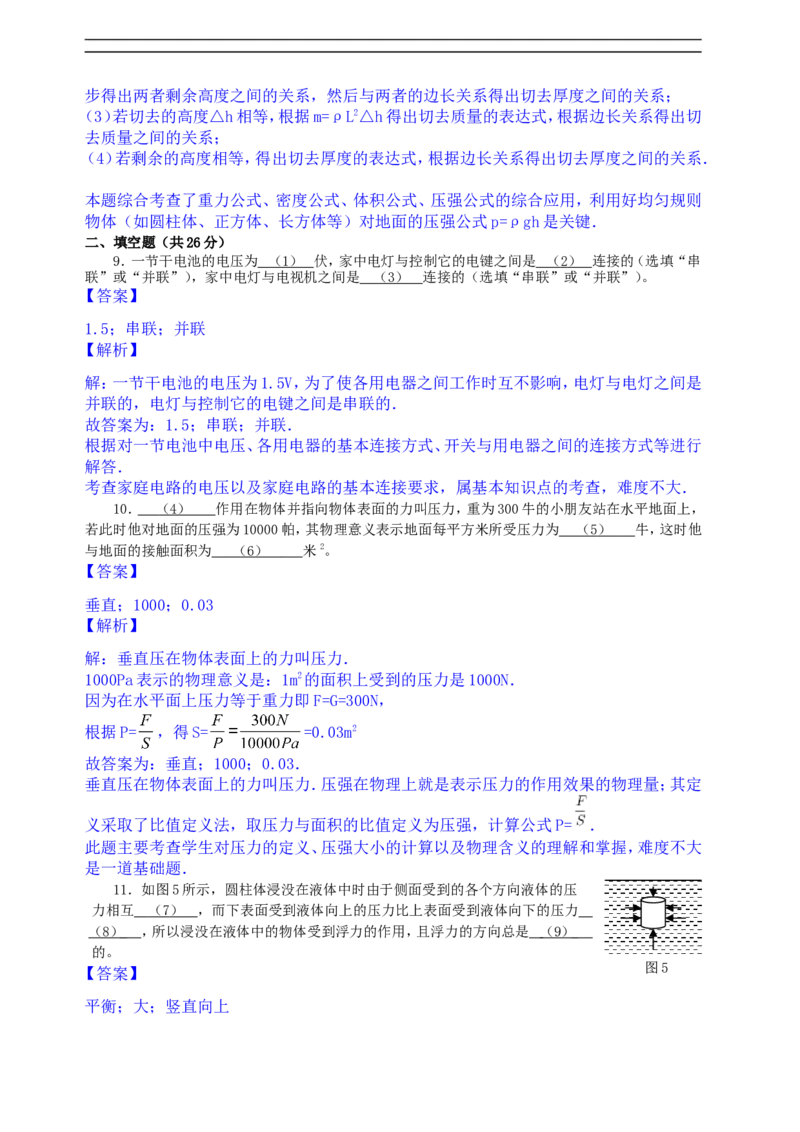

11．如图5所示，圆柱体浸没在液体中时由于侧面受到的各个方向液体的压
力相互 （7）__，而下表面受到液体向上的压力比上表面受到液体向下的压力
（8）_ ，所以浸没在液体中的物体受到浮力的作用，且浮力的方向总是 （9）_
的。
图5
【答案】
平衡；大；竖直向上【解析】
解：据相同深度液体向各个方向的压强相等的特点可知，圆柱体浸没在液体中时，它的侧
面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；
而圆柱体上、下表面所受的压力是不同的，上表面所处的深度为h ，下表面深度为h ．
1 2
则上表面受到的压强为p =ρ gh ，受到的压力为F =p S=ρ gh ；
向下 液 1 向下 向下 液 1
下表面受到的压强为p =ρ gh ，受到的压力为F =P S=ρ gh ．
向上 液 2 向上 向上 液 2
因为h ＜h ．
1 2
所以F ＞F ，
向上 向下
则液体会对物体产生一个向上的和向下的压力不相等，压力差就产生了浮力，即：F =F
浮 向
-F ，
上 向下
所以浮力方向是与向上的压力F 的方向一致，是竖直向上的．
向上
故答案为：平衡；大；竖直向上 ．
解答此题的关键是利用压力、压强的公式求浸在液体中的正方体受到的液体对它产生的
压力，分析所受压力的合力，从而得到浮力产生的原因 ．
此题综合考查学生对浮力产生的原因，实际主要考查液体产生的压力、压强的计算 ．
12．如图6所示，边长为0,1米的正方体浸入水中的深度为0.05米，该正方体底部受到水的压强
为 （ 1 0 ） 帕，受到水的压力为__ （ 1 1 ） __牛。在该正方体浸没下沉的过程中，它下表面受到水的压
力将___ （ 1 2 ） ___（选填“变小”、“不变”或“变大”）。
【答案】
490；4.9；变大
【解析】 图6
解：（1）正方体浸入水中的深度为0.05米，则下表面受到的压强：
p=ρgh=1.0×103kg/m3×9.8N/kg×0.05m=490Pa；
（2）该正方体底部面积S =（0.1m）2=1×10-2m2，
底
由p= 可知所受水的压力：
F=pS =490Pa×1×10-2m2=4.9N．
底
（3）若将该正方体全部浸没在水中，下表面所处的水的深度增加时，根据p=ρgh可知压强
变大，根据F=pS可知面受到的水的压力变大．
故答案为：490；4.9；变大．
（1）已知正方块下表面所处的水的深度，根据p=ρgh求出下表面受到水的压强．
（2）求出正方体底部面积，利用公式F=pS计算受到水的压力．
（3）若将该正方体全部浸没在水中，根据下表面所处的水的深度变化，利用p=ρgh判断出
压强变化，利用F=pS判断压力变化．
此题考查浮力的大小计算、浮力产生的原因，要掌握浮力的计算公式F =ρ gV ，同时
浮 液 排
考查了浸在液体中的物体所受浮力与哪些因素有关．
13．在10秒钟内通过某导体横截面的电荷量为5库，通过它的电流为 （13）_安，若该导体的电阻
为6欧，则此时导体两端的电压为 （14）_伏。当该导体与4欧的电阻串联连接时，电路中的总电阻为
（15）_欧。
【答案】
S
0.5；3；10
【解析】 V A
图7解：通过导体的电流：
I= = =0.5A，
由I= 可得，导体两端的电压：
U=IR=0.5A×6Ω=3V，
当该导体与R′=4Ω的电阻串联连接时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻：
R =R+R′=6Ω+4Ω=10Ω．
总
故答案为：0.5；3；10．
知道在10秒钟内通过某导体横截面的电荷量，根据I= 求出通过的电流，又知道导体的
电阻，根据欧姆定律求出导体两端的电压；当该导体与4欧的电阻串联连接时，根据电阻
的串联求出电路中的总电阻．
本题考查了电流的定义式和欧姆定律、电阻串联的应用，是一道基础题目 ．
14．如图7所示，电键闭合时，电流表示数为0.3安，电压表示数为4.5伏断电键后，电流表示数为
(16) 安，电压表示数为 (17) 伏。导体电阻为 (18) 欧。
【答案】
0；4.5；15
【解析】
解：由题可知，当电键闭合时，电压表测电源电压U=6V，电流表测电路电流I；
由图可知，当电键断开时，电压表还是测电源电压，故示数为6V，此时电压表与电流表串
联在电路中，由于电压表的电阻特大，根据I= 可知，电路中的电流
即电流表的示数几乎为零，导体电阻R= = =15Ω；
故答案为：0； 4.5；15．
根据欧姆定律I= ，求出电阻，分析电压表测量对像，根据电压表电
阻大的特点进行解题．
本题考查的是欧姆定律的运用，要理解电压表电阻大的特点．15．如图8所示，电源电压不变。当只闭合电键S时，三个电表中 （ 1 9 ） _ 表的示数变大（选填
“A”、“A”或“V”）；接着向右移动滑动变阻器滑片P时，电压表V示数与电流表A示数的比值将
1
（ 2 0 ） _ 选填“变小”、“不变”或“变大”）。
【答案】
A；变小
【解析】
解：
（1）当电键S断开时，电路中只有R 连入，电压表测量电源电压，电
2
图8
流表A和A 测的都通过R 的电流；
1 2
当电键S闭合时，R 和R 并联，电压表测量并联支路（电源电压）电压，电流表A 与测量通
1 2 1
过R 的电流，电流表A测量干路电流；
2
所以当电键S由断开到闭合时，由于电源的电压不变，所以电压表的示数不变 ；
A 仍测R 支路电流，所以其示数不变；电流表A从测通过R 的电流到测干路电流，故电流
1 2 2
表A的示数变大．
（2）电压表测电源的电压，且电源电压保持不变，所以电压表V的示数不变；
因为并联电路各支路独立工作、互不影响，所以滑片移动后，通过R 的电流不变；
1
当滑动变阻器滑片P向左移动时，接入电路的电阻变小，
根据I= 可知，该滑动变阻器支路的电流变大，
根据干路电流等于各支路电流之和可知干路电流变小，即电流表A的示数变大；
故电压表V示数与电流表A示数的比值变小．
故答案为：A；变小．
（1）分析电路图，当电键S由断开到闭合时，电路中R 和R 的连接变化和电表的测量的物
1 2
理量分析，可知各电表的示数变化；
（2）闭合电键S后，R 和R 并联，电压表测电源的电压，电流表A测干路电流；
1 2
当滑动变阻器滑片P向左移动时，根据欧姆定律可知该支路电流的变化，根据并联电路的
特点可知通过R 的电流不变，根据并联电路的电流特点可知干路电流的变化，进一步得
1
出电压表V示数与电流表A示数比值的变化．
本题考查了对欧姆定律的掌握和运用，分析电路图得出电路的连接方式和三表的测量对
象是本题的突破口，灵活运用并联特点和欧姆定律是关键．
16．小华和小鹏同学研究物体浸入水的过程中所受浮力大小与哪些因素有关，做了如图9所示的
实验。他们先把金属圆柱体挂在弹簧测力计下，静止时测力计示数为F1，如图9（a）所示。然后把圆柱
体慢慢地浸在水中不同位置处，如图9（b）、（c）、（d）所示，测力计示数分别为F、F和F，且F＜F＜F
2 3 4 4 3 2
＜F。请仔细观察图中的操作和测量结果归纳结论。
1
（1）分析比较图9中(a)、(b)或(a)、(c)或(a)、(d)可得： (21 )
。
（2）分析比较图9中(a)、(b)、(c)和(d)可得： (22 )
。（3）接着小华同学提出浮力大小可能与物体的形状有关。为了验证此猜想，他们选取材料、质量相
同而形状不同的物块进行研究，实验发现测力计挂着不同物块在空气中与浸没在水中时的示数之差都
是相等的，由此可得出的结论是： （ 2 3 ）
。
【答案】
浸入液体中的物体受到浮力的作用；物体排开的液体的体积越大，受到的浮力越大；浮力
的大小与形状无关
【解析】
解：（1）分析比较图中（a）、（b）或（a）、（c）或（a）、（d）可知，当物体浸入水中时，测力计的
示数减小，说明受到了浮力，故结论为：浸入液体中的物体受到浮力的作用 ；
（2）由（a）、（b）、（c）和（d）可知，物体浸入液体中的体积越大，排开的液体的体积越大，受
到的浮力越大；
（3）测力计挂着不同物块在空气中与浸没在水中时的示数之差都是相等的，说明受到的浮
力是相等的，浮力的大小与形状无关．
故答案为：（1）浸入液体中的物体受到浮力的作用；（2）物体排开的液体的体积越大，受到
的浮力越大；（3）浮力的大小与形状无关．
（1）根据测力计示数的变化分析；
（2）根据物体浸入液体中的体积分析；
（3）浮力的大小等于重力与拉力之差．
此类考题的解答一般无法直接使用某个公式、原理求解，需要从多层面、多方位探索与题
目有关的知识而获得解决的试题．这类试题是以考查学生应用物理知识综合分析和解决
问题的能力为基点，从较高的尺度上对学生的理解能力、概括能力、分析能力、判断能力、
推理能力、文字表达能力等进行考查．
三．作图题（共6分）
17．如图10所示，一个重为6牛的物体静止在水平地面上，请你用力的图示法画出物体对地面的压
力F。
【答案】解：在水平地面上，物体对地面的压力等于重力，为6N，方向垂直于接触面向下，作用点在
接触面上．如图所示：
【解析】
已知的是重力，要求画出的是压力，因此，分析时要搞清在此种状态下，重力与压力的关
系，明确三要素，再确定标度，最后画出线段 ．
本题学生容易把力作用点画在物体重心上；压力的作用点在受压物体的表面，重力的作用
点在物体的几何中心上，不能混淆．
18．如图11所示，在〇里填上适当的电表符号，要求使之成为串联电路。
【答案】
解：要求使之成为串联电路，则电流从正极出发经开关S、灯泡L 、L 中间电表回负极，故
2 1
中间电表为电流表；左、右电表均为电压表 ，
若左、右电表均为电流表，中间电表为电压表，电路成为并联电路，不符合题意，如图所示
【解析】
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
首先判断图中各圆圈的位置，以及和用电器的连接方式，再结合电表的使用方法进行分析
本题考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是
串联使用．四．计算题（共24分）
19．体积为3×10-3米3的金属块浸没在水中，求：
（1）该金属块排开水的体积V ；
排
（2）该金属块受到的浮力F 。
浮
【答案】
解：（1）因物体浸没时排开液体的体积和自身的体积相等，
所以，该金属块排开水的体积：
V =V=3×10-3m3；
排
（2）该金属块受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×3×10-3m3=29.4N．
浮 水 排
答：（1）该金属块排开水的体积为3×10-3m3；
（2）该金属块受到的浮力为29.4N．
【解析】
（1）物体浸没时排开液体的体积和自身的体积相等；
（2）根据阿基米德原理求出该金属块受到的浮力．
本题考查了阿基米德原理的应用，要注意物体浸没时排开液体的体积和自身的体积相等．
20．如图12（a）所示，电源电压为6伏保持不变，电阻R 的阻值为10欧，闭合电键S，电流表A的
1
示数如图12（b）所示。求：
（1）图12（b）所示电流表A的示数，并简述理由；
（2）R 的阻值。
2
【答案】
解：
（1）由图b知，电流表使用0-3A量程，分度值为0.1A，指针指在第15小格处，所以电流表
A的示数为0.1A×15=1.5A；
（2）由图知，电键闭合两电阻并联，电流表测干路电路 ，
由并联电路特点知，U=U =U =6V，
1 2
由欧姆定律可得通过R 的电流：
1
I = = =0.6A，
1
所以通过R 的电流：
2
I =I-I =1.5A-0.6A=0.9A，
2 1
所以R 的阻值：
2
R = = ≈6.7Ω．
2
答：（1）图（b）所示电流表A的示数为1.5A，因为电流表使用0-3A量程，分度值为0.1A，指针指在第15小格处；
（2）R 的阻值为6.7Ω．
2
【解析】
（1）由图b电流表的量程和分度值读出电流表的示数；
（2）由图知，电键闭合两电阻并联，电流表测干路电路，由并联电路特点和欧姆定律先计
算通过R 的电流，从而计算R 的阻值．
1 2
本题考查了电流表读数、并联电路特点和欧姆定律的应用，属于一道题 ．
21．如图13所示，一足够高的薄壁圆柱形容器静止在水平地面上。求：
（1）当容器内盛有1×10-3米3的酒精时，酒精的质量m ；(ρ =0.8×103千克/米3)
酒 酒
（2）当容器内盛有0.1米深的水时，水对容器底部的压强p ；
水
（3）当容器中盛有质量、体积分别为m、2V，的液体时，把一质量、体积分别为
2m、
V的金属圆柱体浸没在此液体中，设容器对水平地面的压强变化量为Δp ，液体
容
对容器底部的压强变化量为Δp ，试计算Δp :Δp 的值。
液 容 液
图13
【答案】
解：
（1）由ρ= 得酒精的质量：
m =ρ V =0.8×103kg/m3×2×10-3m3=1.6kg；
酒 酒 酒
（2）水对容器底部的压强：
p =ρ gh =1.0×103kg/m3×10N/kg×0.2m=2000Pa；
水 水 水
（3）液体的密度：
ρ = = ，
液
液面升高值：
△h = ，
液
液体对容器底部的压强变化量：
△p =ρ g△h = g = ，
液 液 液
容器对水平地面的压强变化量：
△p = = = ，
容
△p ：△p = ： = ．
液 容
答：（1）酒精质量为1.6kg；
（2）水对容器底部的压强为1960Pa；
（3）△p ：△p 的值为1：4．
液 容
【解析】（1）知道酒精的体积和密度，利用m=ρV求酒精的质量；
（2）知道水深，利用p=ρgh求水对容器底部的压强；
（3）求出液体的密度、液面升高值，利用p=ρgh求液体对容器底部的压强变化量；容器对
水平地面的压力变化量等于圆柱体的重力，利用p= 求容器对水平地面的压强变化量，
进而求出△p ：△p
液
本题考查了重力公式、密度公式、液体压强公式和压强定义式的掌握和应用，难点在第三
问的液体对容器底部压强变化量的计算，确定液面升高值是关键，是一道难题 ．

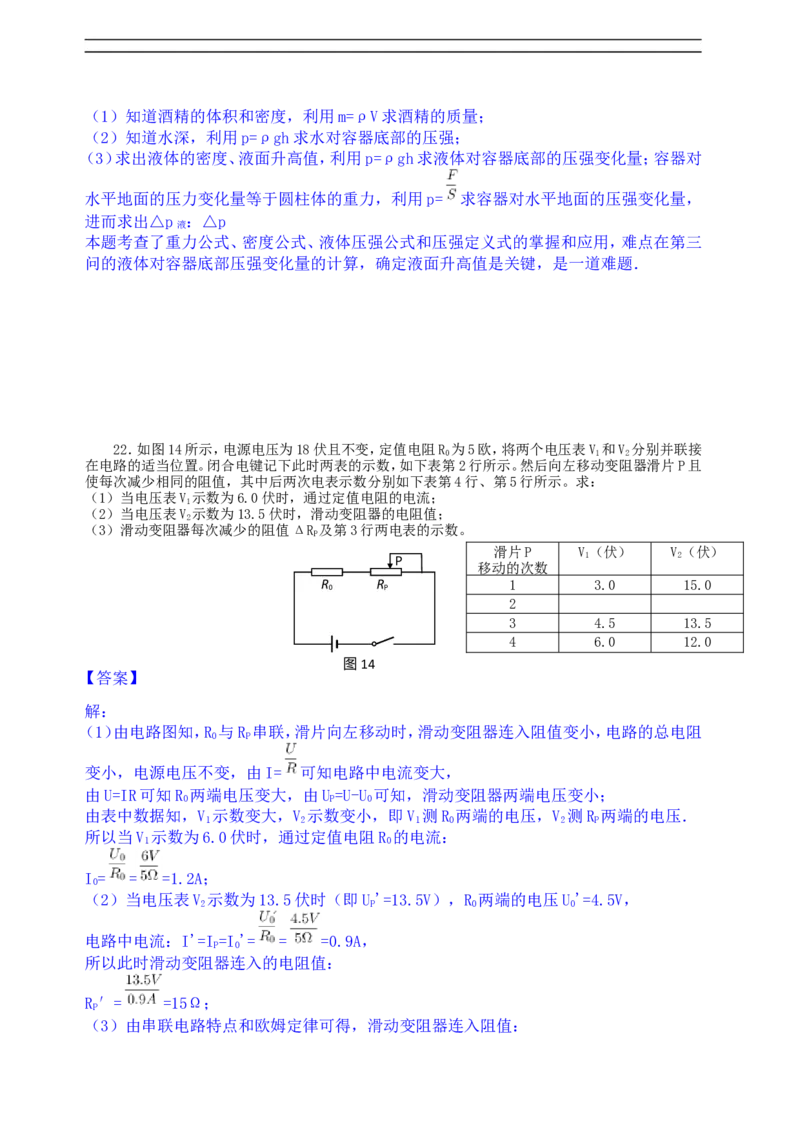

22．如图14所示，电源电压为18伏且不变，定值电阻R 为5欧，将两个电压表V 和V 分别并联接
0 1 2
在电路的适当位置。闭合电键记下此时两表的示数，如下表第2行所示。然后向左移动变阻器滑片P且
使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。求：
（1）当电压表V 示数为6.0伏时，通过定值电阻的电流；
1
（2）当电压表V 示数为13.5伏时，滑动变阻器的电阻值；
2
（3）滑动变阻器每次减少的阻值ΔR 及第3行两电表的示数。
P
滑片P V（伏） V（伏）
1 2
P
移动的次数
R R 1 3.0 15.0
0 P
2
3 4.5 13.5
S
4 6.0 12.0
图14
【答案】
解：
（1）由电路图知，R 与R 串联，滑片向左移动时，滑动变阻器连入阻值变小，电路的总电阻
0 P
变小，电源电压不变，由I= 可知电路中电流变大，
由U=IR可知R 两端电压变大，由U =U-U 可知，滑动变阻器两端电压变小；
0 P 0
由表中数据知，V 示数变大，V 示数变小，即V 测R 两端的电压，V 测R 两端的电压．
1 2 1 0 2 P
所以当V 示数为6.0伏时，通过定值电阻R 的电流：
1 0
I = = =1.2A；
0
（2）当电压表V 示数为13.5伏时（即U '=13.5V），R 两端的电压U '=4.5V，
2 P 0 0
电路中电流：I'=I =I '= = =0.9A，
P 0
所以此时滑动变阻器连入的电阻值：
R ′= =15Ω；
P
（3）由串联电路特点和欧姆定律可得，滑动变阻器连入阻值 ：R = = = •R ，
P 0
第1次移动滑片后变阻器连入阻值：R = ×5Ω=25Ω，
1
第3移动滑片后变阻器连入阻值：R =R ′=15Ω，
3 P
第4移动动滑片后变阻器连入阻值：R = ×5Ω=25Ω，
1
因为变阻器滑片P向左移动且使每次减少相同的阻值，所以第2次移动滑片后的电阻为
20Ω，即滑动变阻器每次减少的阻值△R =5Ω；
P
所以第三行（第二次移动滑片）后电路中电流 ：
I= = =0.72A，
所以此时电压表V 示数：U =IR =0.72A×5Ω=3.6V，
1 V1 0
V 数：U IR =0.72A×20Ω=14.4V．
2 V2 0
答：（1）当电压表V 示数为6.0伏时，通过定值电阻的电流为1.2A；
1
（2）当电压表V 示数为13.5伏时，滑动变阻器的电阻值为15Ω；
2
（3）滑动变阻器每次减少的阻值△R 为5Ω，第3行两电表的示数分别为3.6V和14.4V．
P
【解析】
（1）由图知，R 与R 串联，滑片向左移动，根据串联电路特点和表中两电压表示数分析两
0 P
电压表所测电压；
由欧姆定律计算V 示数为6.0伏时，通过定值电阻的电流；
1
（2）由串联电路特点和欧姆定律计算V 示数为13.5伏时，滑动变阻器的电阻值；
2
（3）由串联电路特点和欧姆定律分别各次实验中滑动变阻器连入电路的电阻值根据滑动
变阻器每次减少的阻值相同得到△R 并计算第三行中电压表示数．
P
本题考查了串联电路特点和欧姆定律的应用，根据表中数据分析两电压表所测物理量是
关键．
五．实验题（共18分）
23．如图15（a）所示的实验装置叫做 （ 1 ） ，可以研究液体压强的规律。分析图15（b）
和（c）和（d）的实验现象可以得出的初步结论是： （ 2 ） 。
如图15（e）所示是 （ 3 ） 实验的装置，可以用它来测定 （ 4 ） 。
【答案】
U型管液体压强计；在同种液体中，深度越深，压强越大；托里拆利；大气压的 数值【解析】
解：（1）如图（a）所示的装置U型管液体压强计，可以用它研究液体内部的压强大小；
液体压强计金属盒放在液体中，比较U型管两边的液面差的大小来判断液体内部压强大
小，
液面高度差越大，液体内部压强越大．
（2）由图（b）（c）（d） 可知，液体种类相同（都是水），液体压强计金属盒所处的深度不同，
此实验探究的是液体压强与液体深度的关系；由图示可知：深度越深，U型管两边的液面
差越大，
液体压强越大；因此由图（b）（c）（d）可知：在同一液体内，深度越深，液体压强越大 ．
（3）如图（e）所示是托里拆利实验的装置，可以用它来测定大气压的数值 ．
故答案为：U型管液体压强计；在同种液体中，深度越深，压强越大；托里拆利；大气压的数
值．
（1）用液体压强计可以比较液体压强大小，U型管两边的液体高度差越大，液体压强越大．
（2）液体压强跟液体密度和深度有关，分析图示情景，确定所探究的问题 ，
然后观察U型管两边的液面差来比较压强大小，从而得出结论解：
（3）出来大气压的装置是托里拆利实验装置．
本题考查了液体压强的测量、大气压的测量、液体压强大小的影响因素，利用控制变量法
和转换法探究液体内部压强特点．
24．在“测定物质的密度”和“探究物质质量与体积的关系”两个实验中，都需要测量的物理量
是质量与 （ 5 ） ；在实验过程中都需要进行多次测量，这样做的目的是 （ 6 ）
V
（“相同”或“不同”）的。“探究物质质量与体积的关系”实验中，除了天平、量筒、 1
1 A
水等器材外，还需要的器材有 （ 7 ） 。并且应多次改变物质的 （ 8 ） R 1
1
。 R 2
A
【答案】 2
V
A 2
体积；不同；细线；种 类 S 1
【解析】 图16
解：
（1）在“测定物质的密度”和“探究物质质量与体积的关系”两个实验中需测量的物理
量是：质量与体积，用天平测出液体的质量，并用量筒测出液体的体积 ；
（2）探究物质质量与体积的关系”为了探究其规律性，应进行多次实验，所以，需要改变
这种液体的体积进行多次测量；
在“测定物质的密度”为了减小误差，应进行多次实验，故两个实验中都需要进行多次测
量，这样做的目的是不同的；
（3）为了将物体放入水中好拿出来需要用细线将物体拴好放入水中，故除了天平、量筒、
水等器材外，还需要的器材是细线；
同时为了进一步研究物质的这一特性与物质的种类是否有关，应需要选用不同种类的物
质重复进行实验．
故答案为：体积；不同；细线；种 类．
①根据实验“探究物质的质量与体积的关系”的目的可知：需测量的物理量是质量与体
积，其中质量用天平测量，液体体积用量筒测量 ；
②为了探究规律应多测量几组实验数据，并且应测量不同种类的物质的质量与体积关系．本题考查物质密度的探究过程，密度的特性是从实验得来的，因此还要求学生会设计实验
分析实验数据、得出实验结论．

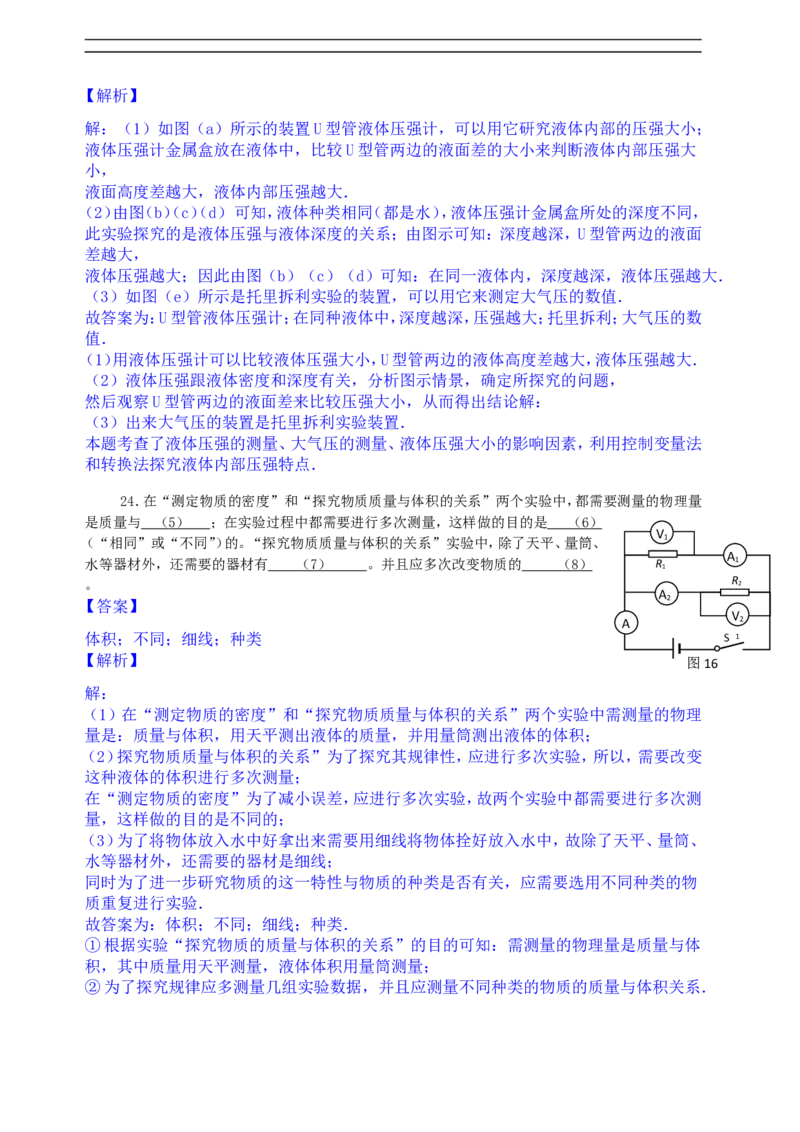

25．某小组同学做“探究并联电路的规律”实验，已知电源电压且为6伏。接着按图16所示的电
路图正确连接电路。在探究过程中，多次改R 和R 的阻值，测出了各电阻两端的电压值和电流值并将
1 2
数据记录在下表中。
实验序 R（欧） R（欧） V（伏） V（伏） A（安） A（安） A（安）
1 2 1 2 1 2
号
1 20 60 6 6 0.3 0.1 0.4
2 20 30 6 6 0.3 0.2 0.5
3 20 20 6 6 0.3 0.3 0.6
4 30 15 6 6 0.2 0.4 0.6
5 60 12 6 6 0.1 0.5 0.6
（1）分析比较表中三个电流表示数的数量关系及相关条件，可得出的初步结论是：
（ 9 ） 。
（2）分析比较实验序号1、2、3的R、R 的电阻值和A表的示数及相关条件，可得出的初步结论是：
1 2
在并联电路中，当一条支路中的电阻一定时， （ 1 0 ） 。
（3）分析比较实验序号4和5 （ 1 1 ） 表的数据及相关条件，可得出的结论是：
电源电压相同时，当两个并联电阻对电流的阻碍作用于另两个并联电阻对电流的阻碍作用相同时，
它们的总电阻是相同的。
（4）接着同学们比较了总电阻与各并联电阻阻值的大小关系，可得到的结论是：
（ 1 2 ） 。
（5）在分析以上数据后，有同学认为还可以得到的结论是：并联电路的总电压与总电流的乘积等
于各电阻两端电压与电流的乘积之和。你认为这个结论是 （ 1 3 ） （选填“正确”或“错误”）
的。
【答案】
干路中的电流等于支路电流的和；并联电路的总电阻随支路1中电阻的增大而增大；3；总
电阻要小于其中的任何一个电阻；正确
【解析】
解：（1）由表格中的数据可知：A 的示数与A 的示数的和等于A的示数；故结论为：干路中
1 2
的电流等于支路电流的和；
（2）实验序号1、2与3（或4、5与6）中的支路2电阻的阻值是保持不变，只有支路1的电
阻阻值改变，且是逐渐变大，这时干路的电流逐渐减小，说明整个干路的总电阻值再逐渐
减小；所以可得出的结论是：当支路2中的电阻一定时，并联电路的总电阻随支路1中电
阻的增大而增大．
（3）分析比较实验序号3、4和5表的数据及相关条件，可知，总电阻相同，电流也相同；可
得出的结论是：电源电压相同时，当两个并联电阻对电流的阻碍作用于另两个并联电阻对
电流的阻碍作用相同时，它们的总电阻是相同的．
（4）两个电阻并联后的总电流大于其中的任何一个电流，由欧姆定律可知，总电阻要小于
其中的任何一个电阻；（5）并联电路中，干路中的电流等于支路电流的和，并联电路各支路两端的电压相同，等
于电源电压，故结论是正确的．
故答案为：（1）干路中的电流等于支路电流的和；（2）并联电路的总电阻随支路1中电阻
的增大而增大；（3）3；（4）总电阻要小于其中的任何一个电阻；（5）正确．
（1）根据表格中的数据分析；
（2）根据实验数据，结合欧姆定律得出实验结论 ．
（3）根据表格中的数据分析；
（4）根据电流的大小判定电阻的大小关系；
（5）根据并联电路的电流规律分析；
本题考查了实验数据分析，是一道基础题，认真分析表中实验数据即可正确解题 ．
26．小陈同学做“用电流表、电压表测电阻”实验，电源电压保持不变，现有待测电阻、电流表、电
压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路后，按正确的实验步骤操作，刚闭合
电键时电流表示数为0.22安，电压表示数为2.2伏，接着他移动滑动变阻器的滑片，观察到电流表示
数变大而电压表示数变小。经过思考他重新正确连接电路，按正确步骤操作，闭合电键时发现电压表
示数为2.3伏；然后他将变阻器滑片P移到中点，电流表的示数如图17所示；继续移动变阻器滑片，直
到电流表示数最大为0.44安。
（1）请根据实验过程，将下表填写完整。
物理量 电压表示数 电流表示数
实验序号 （伏） （安）
1 2.2 0.22
2 2.3 （ 1 4 ）
3 （ 1 5 ） （ 1 6 ） 图17
4 （ 1 7 ） 0.44
（2）待测电阻平均值是 （ 1 8 ） 欧。（计算电阻时，精确到0.1欧）
【答案】
0.22；3.0；0.3；4.5；10.2
【解析】
解：（1）电流表示数变大而电压表示数变小，可知电压表与滑动变阻器并联 ；
刚闭合电键时，滑动变阻器的阻值最大，电流表示数为0.22安，电压表示数为2.2伏，可
知变阻器的最大阻值为：
R = = =10Ω；
滑最大
正确连接电路后，电压表与定值电阻并联，刚闭合开关时，电压表的示数为2.3V，此时变
阻器的阻值仍处于最大，所以电路中的电流仍为0.22A，由以上数据可知电源电压：
U=2.3V+2.2V=4.5V；
当变阻器滑片在中点时，变阻器的阻值为 ×10Ω=5Ω，由图知，电流表的量程为0～
0.6A，分度值为0.02A，示数为0.3A，所以变阻器两端的电压为：
U =IR =0.3A×5Ω=1.5V，定值电阻两端的电压为：U =4.5V-1.5V=3V；
滑 滑 2
当电路中的电流最大时，变阻器的阻值为零，此时定值电阻两端的电压为4.5V，由表格中数据知，电流为0.44A，根据此组数据可知定值电阻的阻值为：R = = ≈10.2Ω；
3
（2）当滑动变阻器阻值最大时，定值电阻的阻值为：R = = ≈10.5Ω；
1
当滑片在中点时，定值电阻的阻值为：R = = =10Ω；
2
当电路中的电流最大时，定值电阻的阻值为：R = = ≈10.2Ω；
3
根据三组数据可知待测电阻的平均值为：R= =
≈10.2Ω．
故答案为：（1）
物理量 电压表示数 电流表示数
实验序号 （伏） （安）
1 2.2 0.22
2 2.3 0.22
3 3.0 0.3
4 4.5 0.44
（2）10.2．
（1）当滑动变阻器的阻值变小时，电路中的电流变大，定值电阻两端的电压变大，滑动变
阻器两端的电压变小，根据电流表示数变大，电压表示数变小，可知电压表与滑动变阻器
并联，刚闭合开关时，滑片位于变阻器的最大阻值处，可根据电流表和电压表的示数计算
出滑动变阻器的最大阻值，根据两次电压表的示数，计算出电源电压；根据图示读出滑片
在中点时电流表的示数，从而可计算出变阻器两端的电压，得出电压表的示数；当电流表
的示数最大时，滑动变阻器的阻值为零，定值电阻两端的电压等于电源电压 ；
（2）计算出几次定值电阻的阻值求出平均值．
本题是伏安法测电阻的实验，关键能够分析出不同情况下电路的连接情况，能够计算出滑
动变阻器的最大阻值及电源电压是解决问题的关键．有一定难度．
