奉贤区 2014~2015 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2015.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

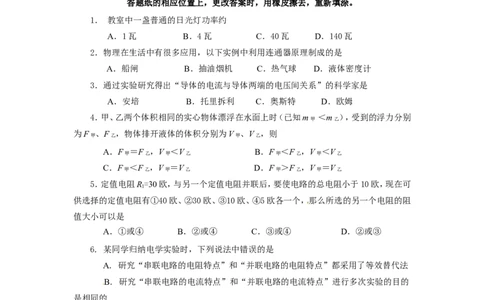

1． 教室中一盏普通的日光灯功率约
A．1瓦 B．4瓦 C．40瓦 D．140瓦
2．物理在生活中有很多应用，以下实例中利用连通器原理制成的是
[来源:学*科*网]
A．船闸 B．抽油烟机 C．热气球 D．液体密度计
3．通过实验研究得出“导体的电流与导体两端的电压间关系”的科学家是
A．安培 B．托里拆利 C．奥斯特 D．欧姆
4．甲、乙两个体积相同的实心物体漂浮在水面上时（已知m ＜m ），受到的浮力分别
甲 乙
为F 、F ，物体排开液体的体积分别为V 、V ，则
甲 乙 甲 乙
A．F ＝F ，V ＜V B．F ＜F ，V ＜V
甲 乙 甲 乙 甲 乙 甲 乙
C．F ＜F ，V ＝V D．F ＞F ，V ＝V
甲 乙 甲 乙 甲 乙 甲 乙
5．定值电阻R=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可
1
供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻
值大小可以是
A．①或④ B．②或④ C．③或④ D．②或③
6. 某同学归纳电学实验时，下列说法中错误的是
A. 研究“串联电路的电阻特点”和“并联电路的电阻特点”都采用了等效替代法
B. 研究“串联电路的电流特点”和“并联电路的电流特点”进行多次实验的目的
是相同的
C. 实验“用电压表、电流表测电阻”和实验“测定小灯泡的功率”进行多次测量
的目的是相同的
D. “研究影响电阻大小的因素”和“研究电流与电压的
关系”都采用了控制变量法
7．如图1所示的电路中，电源电压保持不变，闭合电键S后，电
路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下
列判断中正确的是A．电阻R一定断路 B．灯L可能变亮
C．灯亮度可能不变 D．电阻R一定短路
8．如图2所示，两个底面积不同的圆柱形容器A、B，S ＞S
A B
（容器足够高），放在两个高度不同的水平面上，分别盛有甲、乙两
种液体，两液面处于同一水平面上，且两种液体对容器底部的压强
相等。若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙
液体，使两种液体对容器底部的压力相等，正确的判断是 A．倒
入的液体体积V 可能等于V B．倒入的液体高度h 一定大于h
甲 乙 甲 乙
C．抽出的液体体积V 可能小于V D．抽出的液体高度h 一定大于h
甲 乙 甲 乙
二、填空题（共23分）请将结果填入答题纸的相应位置。

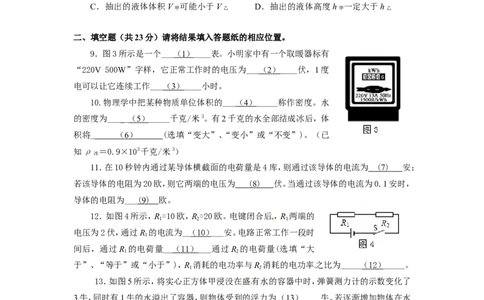

9．图3所示是一个___（ 1 ） ____表。小明家中有一个取暖器标有
“220V 500W”字样，它正常工作时的电压为___ （ 2 ） ____伏，1度
电可以让它连续工作___ （ 3 ） ____小时。
10.物理学中把某种物质单位体积的___ （ 4 ） _____称作密度。水
的密度为___ _（ 5 ） _____千克/米3。有2千克的水全部结成冰后，体
积将_ （ 6 ） (选填“变大”、“变小”或“不变”)。（已
知ρ ＝0.9×103千克/米3）
冰
11．在10秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流为 ( 7 ) 安；
若该导体的电阻为20欧，则它两端的电压为 ( 8 ) 伏。当通过该导体的电流为0.1安时，
导体的电阻为___ ( 9 ) 欧。
12．如图4所示，R=10欧，R=20欧。电键闭合后，R 两端的
1 2 1
电压为2伏，通过R 的电流为__（ 1 0 ） ___安。电路正常工作一段时
1
间后，通过R 的电荷量__ （ 11 ） ___通过R 的电荷量(选填“大
1 2
于”、“等于”或“小于”)，R 消耗的电功率与R 消耗的电功率之比为_____（ 1 2 ） _____。
1 2
13．如图5所示，将实心正方体甲浸没在盛有水的容器中时，弹簧测力计的示数变化了
3牛，同时有1牛的水溢出了容器，则物体受到的浮力为 （ 1 3 ） 牛。若逐渐增加物体在水
中的深度，则物体下表面受到水的压强将 （ 1 4 ） （选填
“变小”、“不变”或“变大”）。将甲从水中取出擦干后，放在
实心正方体乙的上方，如图b所示，若甲、乙密度均为ρ，边长分
别为a、b（a>b），则乙对地面的压强为 （ 1 5 ） （用所给字
母的表达式表示）。
14．在图6所示的电路中，电源电压保持不变。电键S断开时，将滑动变阻器的滑片P向左移动的过程中，电流表A 的示数将___（ 1 6 ） ___，电压表V
1
的示数将_（ 1 7 ） __，电表V示数的变化量与A 示数的变化量的比值将__（ 1 8 ） __(选填“变
2
小”、“不变”或“变大”)。滑片P移到中点后，保持滑片P的位置不变，闭合电键S，各电
表中示数将变小的是_ （ 1 9 ） _____表。

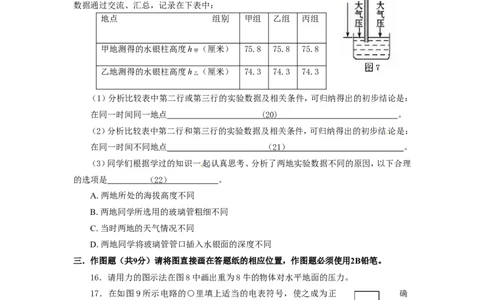

15．在学习了大气压强的知识后，甲、乙两地的师生通过交流，
决定利用托里拆利实验装置（如图7所示），在同一时间研究“不同
地点的大气压强”。两地的同学同时在各自的学校进行了分组实验，
各组同学均进行了正确的实验，并将测得的水银柱高度h 和h 的
甲 乙
数据通过交流、汇总，记录在下表中：
地点 组别 甲组 乙组 丙组
甲地测得的水银柱高度h （厘米） 75.8 75.8 75.8
甲
乙地测得的水银柱高度h （厘米） 74.3 74.3 74.3
乙
（1）分析比较表中第二行或第三行的实验数据及相关条件，可归纳得出的初步结论是：
在同一时间同一地点 (20 ) 。
（2）分析比较表中第二行和第三行的实验数据及相关条件，可归纳得出的初步结论是：
在同一时间不同地点 （ 2 1 ） 。
（3）同学们根据学过的知识一起认真思考、分析了两地实验数据不同的原因，以下合理
的选项是 （ 2 2 ） 。
A.两地所处的海拔高度不同
B.两地同学所选用的玻璃管粗细不同
C.当时两地的天气情况不同
D.两地同学将玻璃管管口插入水银面的深度不同
三．作图题（共9分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．请用力的图示法在图8中画出重为8牛的物体对水平地面的压力。
17．在如图9所示电路的○里填上适当的电表符号，使之成为正 确
的并联电路。
18．在图10所示的电路中，有两根导线尚未连接，请以笔画线代替 导
线补上，补上后要求：电压表测小灯两端的电压且闭合电键后当变阻器的滑片向右移动时，
灯泡变亮(导线不能交叉)。四．计算题（共24分）请将计算过程和答案写入答题纸的相应位置。
19．一合金块体积为3×10-3米3，浸没在水中时，求合金块受到的浮力F 。
浮
20．如图11所示，电源电压保持不变，电阻R 的阻值为
1
15欧，此时电流表的示数为0.4安。闭合电键S后，电流表的
示数为1.2安。求：
(1)电源电压U；
(2)通电10秒，电流通过电阻R 所做的功W。
2 2

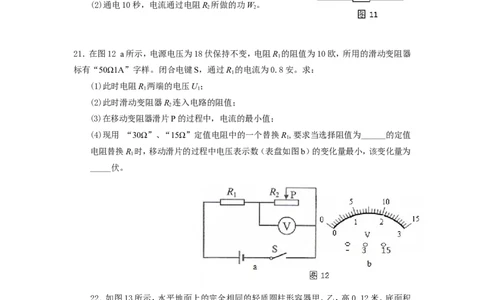

21．在图12 a所示，电源电压为18伏保持不变，电阻R 的阻值为10欧，所用的滑动变阻器
1
标有“50Ω1A”字样。闭合电键S，通过R 的电流为0.8安。求：
1
(1)此时电阻R 两端的电压U；
1 1
(2)此时滑动变阻器R 连入电路的阻值；
2
(3)在移动变阻器滑片P的过程中，电流的最小值；
(4)现用 “30Ω”、“15Ω”定值电阻中的一个替换R,要求当选择阻值为______的定值
1
电阻替换R 时，移动滑片的过程中电压表示数（表盘如图b）的变化量最小，该变化量为
1
_____伏。
[来源:Zxxk.Com]
22．如图13所示，水平地面上的完全相同的轻质圆柱形容器甲、乙，高0.12米、底面积
0.05米2，它们分别盛有质量为5千克的水和4.4千克的盐水（已知ρ ＝1.1×103千克/米
盐水
3）。求：
（1）水对容器底部的压强；
（2）乙容器中盐水的体积；
（3）现有实心物体A、B，A的质量为2千克、体积为0.001米3，B的质量为2.5千克、体
积为0.002米3。请从A、B中选择一个物体浸没在合适的容器中，使该容器对地面的压强变
化量最小，并求出容器对地面的压强变化量的最小值。五．实验题（共18分）请根据要求在答题纸的相应位置作答。
23．“测定物质的密度”实验原理是__（ 1 ） __，实验中需用
__（ 2 ） __测出物质的体积。图14为“验证阿基米德原理”的实
验，物体浸在密度为ρ的液体中，实验过程及记录的数据如图
中的字母所示，其中 （ 3 ） 力大小等于弹簧测力计两次示数
的差（F－F），若阿基米德原理成立，则（F－F） （ 4 ） ρ（V
1 2 1 2 2
－V）g（选填“大于”、“等于”或“小于”）。
1
24．U形管压强计两边液面的 （ 5 ） 可表示液体内
部压强的大小。利用图15的器材进行实验，可以研究水内
部压强的大小与 （ 6 ） 的关系；若要继续研究液体内部
的压强大小与方向的关系，则应使两橡皮膜置于液体中的
深度 （ 7 ） ，橡皮膜所对的方向 （ 8 ） （后两空均选填
“相同”或“不相同”）。
25．小明同学认为“测定小灯泡的电功率”实验中，不用电流表也能测出小灯泡的电
功率。于是他用图16（a）所示电路进行了实验。所用小灯标有“2.2V”字样、额定功率小于1
瓦，电源电压保持不变，滑动变阻器标有“20Ω 2A”字样。实验步骤正确，闭合电键后，移动
滑动变阻器的滑片，当滑片移
到4/5位置（即滑动变阻器接
入电路的电阻为4欧时），小
灯正常发光。然后他又在电路
中接入了一个电压表 V＇，其
示数如图16（b）所示。
（1）当小明同学观察到电压表V示数为___ （ 9 ） _____伏时，说明小灯正常发光。
（2）小明所用的电源电压为__ （ 1 0 ） __伏，所测小灯的额定功率为___(11)_____瓦。
[来源:学科网ZXXK]
26．某班甲、乙两组同学按图17所示的电路图连接电路，做“探究并联电路的特点”实
验。在实验过程中，他们用电压表测出各支路及电源两端的电压值。
（1）甲组同学探究“并联电路电流的特点”时，在闭合电键，读取了一组电流表A、A、
1
A 的示数后，为了得到普遍规律，他们决定再进行几次实验，以
2下方案中可行的是______(12)_____________。
A.用其它阻值的电阻替换R
1
B.用其它阻值的电阻将R 和R 同时替换
1 2
C.其他均不变，只改变电流表的量程
（2）甲组同学将多次实验中电流表的示数记录在了表一中。表一:
序号 A 的示数（安） A 的示数（安） A的示数（安）
1 2
1 0.1 0.2 0.3
2 0.1 0.3 0.4
3 0.1 0.4 0.5
4 0.5 0.4 0.9
5 1.0 0.4 1.4
[来源:学科网ZXXK]
A.分析比较表格序号1或2或3或4或5的数据及相关条件，可得出的初步结论是：
____________ _____(13)_______________________。
B.分析比较______ (14 ) __________的数据及相关条件，可得出的初步结论是：并
联电路中一条支路电流不变时，另一条支路电流变大，总电流也变大。
（3）乙组同学在得到并联电路电压、电流的特点后，根据以前所学的电阻知识认为：并
联电路总电阻与电源电压无关，为了验证这一观点，他们设计了表二，请将表中空缺处
填写完整。表二：
实验 电阻R 电阻R 电源电 A 示数 A 示数 A示数 总电阻
1 2 1 2
序号 （欧） （欧） 压（伏） （安） （安） （安） R（欧）
1 20 60 6 0.3 0.1 0.4 （ 1 5 ）
2 20 60 （ 1 6 ）
3 20 60 （ 1 7 ）
2014学年度第一学期物理学科参考答案
题号 答案及评分标准
一、选择题
1. C . 2.A。 3. D。 4.B。 5. C。 6.C。 7.B。 8. C。
（共16分）9.（1）电能表； （2）220； （3）2。 3分
10.（4）质量； （5）1000； （6）变大。 3分
11.（7）0.4； （8）8； （9）20。 3分
12.（10）0.2； （11）等于； （12）1：2。 3分
13.（13）3； （14）变大； （15）ρ(a3+b3)g/ b2 3分
14.（16）变大； （17）变小； （18）不变 （19）A 和 V 4分
二、填空题 2
15.（20）大气压强相同； （21）大气压强不同； 4分
（共23分）
（22）A和C。
16.力的大小、方向、作用点正确各1分 3分
三、作图题
17. 三个电表符号都正确3分 3分
（共6分）
18.电压表连线正确2分；滑动变阻器连线正确1分。 3分
V =V 1分
排 物
19. F
浮
=ρ
液
V
排
g=1.0×103千克/米3×3×103米3×9.8牛/千克 3分
（4分） =29.4牛
公式1分、代入1分、结果1分
I＝I－ I =1. 2安－0.4安＝0.8安 1分
1 2
20.
U=U =I R ＝0.8安×15欧＝12伏
1 1 1 1分
（4分）
W＝U I t＝12伏×0.4安×10秒＝48焦
2 2 2
2分
四、计算题
(1) U 1 =I 1 R 1 =0.8安×10欧=8伏 2分
（共24分）
（2）U= U－U=18伏－8伏= 10伏
2 1 1分
R=U/I =10伏/0.8安=12.5欧
2 2 2 1分
（3） U ＝15伏
2最大
U = U－U =18伏－15伏=3伏
21. 1最小 2最大
（8分） I 最小 = U 1最小 / R 1 =3伏/10欧=0.3安 1分
（4）15欧 10.85伏 1分
2分
题号 答案及评分标准
F= G=mg =5千克×9.8牛/千克=49牛 1分
p＝F /S=49牛/0.05米2=980帕
2分
V =m/ρ =4.4千克/1.1×103千克/米3=4×10-3米3
2分
22. B放入甲
四、计算题 1分
（8分） G =mg =2.5千克×9.8牛/千克=24.5牛
（共24分） 物
G 排 =ρ 液 V 排 g=1.0×103千克/米3×1.0×103米3×9.8牛/千克=9.8牛 1分
Δp ＝ΔF /S= (G - G ) /S=14.7牛/0.05米2=294帕
最小 最小 物 排 1分
说明：在计算中，有关单位错写、漏写，总扣 1 分。23.（1）ρ=m/V； （2）量筒； （3）浮； （4）等于。 4分
24.（5）高度差； （6）深度或方向； （7）相同； （8）不相同 4分
25. （9）2.2伏 1分
2分
（10）3伏或4伏
2分
（11）0.44瓦或0.99瓦
1分
26.（12）A B
1分
（13）在并联电路中，干路中的电流等于支路中的电流之和。
1分
（14）1、2、3或3、4、5
1分
（15）15
1分
（16）、（17）:5、4（答案合理都可）
五、实题
（共18验
分）
