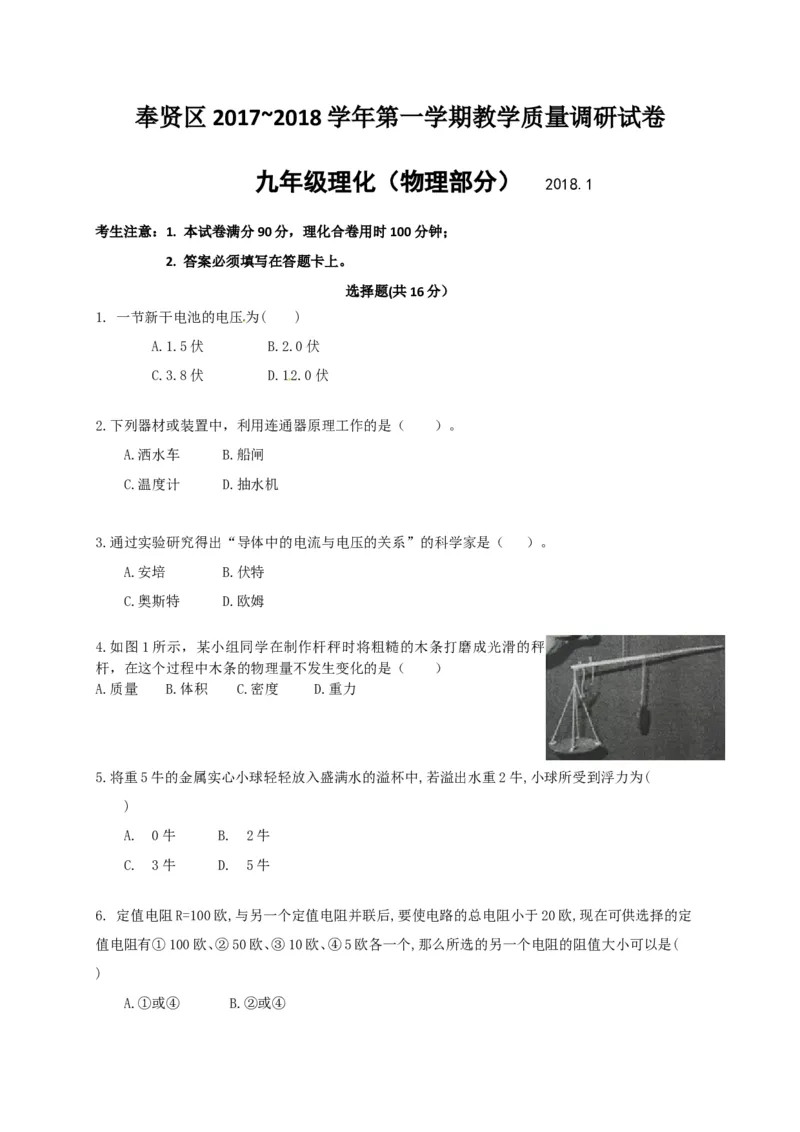

奉贤区 2017~2018 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2018.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
选择题(共16分）

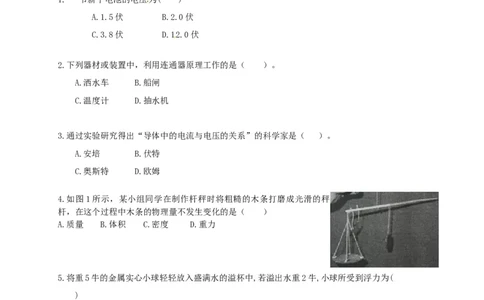

1. 一节新干电池的电压为( )
A.1.5伏 B.2.0伏
C.3.8伏 D.12.0伏
2.下列器材或装置中，利用连通器原理工作的是（ ）。
A.洒水车 B.船闸
C.温度计 D.抽水机
3.通过实验研究得出“导体中的电流与电压的关系”的科学家是（ ）。
A.安培 B.伏特
C.奥斯特 D.欧姆
4.如图1所示，某小组同学在制作杆秤时将粗糙的木条打磨成光滑的秤
杆，在这个过程中木条的物理量不发生变化的是（ ）
A.质量 B.体积 C.密度 D.重力
5.将重5牛的金属实心小球轻轻放入盛满水的溢杯中,若溢出水重2牛,小球所受到浮力为(
)
A. 0牛 B. 2牛
C. 3牛 D. 5牛
[来源:学,科,网Z,X,X,K]
6. 定值电阻R=100欧,与另一个定值电阻并联后,要使电路的总电阻小于20欧,现在可供选择的定
值电阻有①100欧、②50欧、③10欧、④5欧各一个,那么所选的另一个电阻的阻值大小可以是(
)
A.①或④ B.②或④C.③或④ D.②或③

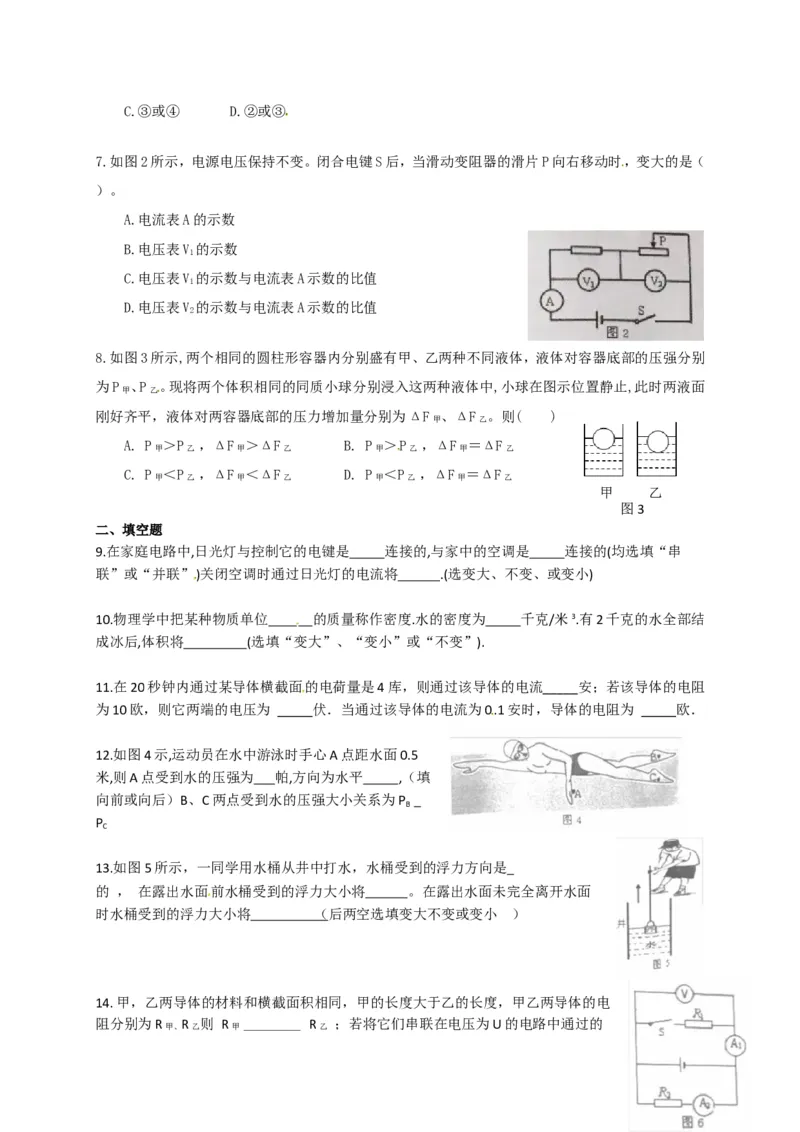

7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（
）。
A.电流表A的示数
B.电压表V 的示数
1
C.电压表V 的示数与电流表A示数的比值
1
D.电压表V 的示数与电流表A示数的比值
2

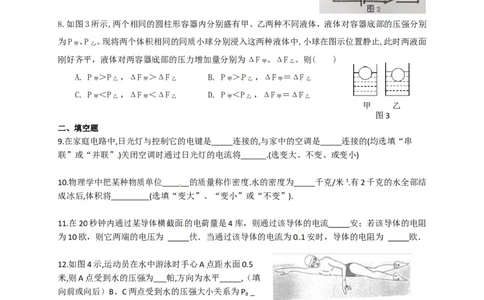

8.如图3所示,两个相同的圆柱形容器内分别盛有甲、乙两种不同液体，液体对容器底部的压强分别
为P 、P 。现将两个体积相同的同质小球分别浸入这两种液体中,小球在图示位置静止,此时两液面
甲 乙
刚好齐平，液体对两容器底部的压力增加量分别为ΔF 、ΔF 。则( )
甲 乙
A. P ＞P ，ΔF ＞ΔF B. P ＞P ，ΔF ＝ΔF
甲 乙 甲 乙 甲 乙 甲 乙
C. P ＜P ，ΔF ＜ΔF D. P ＜P ，ΔF ＝ΔF
甲 乙 甲 乙 甲 乙 甲 乙
[来源:Zxxk.Com]
甲 乙
图3
二、填空题
9.在家庭电路中,日光灯与控制它的电键是 连接的,与家中的空调是 连接的(均选填“串
联”或“并联”)关闭空调时通过日光灯的电流将 .(选变大、不变、或变小)
10.物理学中把某种物质单位 的质量称作密度.水的密度为 千克/米3.有2千克的水全部结
成冰后,体积将 (选填“变大”、“变小”或“不变”).
11.在20秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流_____安；若该导体的电阻
为10欧，则它两端的电压为 _____伏．当通过该导体的电流为0.1安时，导体的电阻为 _____欧．
12.如图4示,运动员在水中游泳时手心A点距水面0.5
米,则A点受到水的压强为 帕,方向为水平 ,（填
向前或向后）B、C两点受到水的压强大小关系为P
B
P
C
13.如图5所示，一同学用水桶从井中打水，水桶受到的浮力方向是
的 ， 在露出水面前水桶受到的浮力大小将 。在露出水面未完全离开水面
时水桶受到的浮力大小将 （后两空选填变大不变或变小 ）
14.甲，乙两导体的材料和横截面积相同，甲的长度大于乙的长度，甲乙两导体的电
阻分别为R R 则 R R ；若将它们串联在电压为U的电路中通过的
甲、 乙 甲 乙电流为I 两端的电压分别为U U 则U U 。若将它们并联后连入电压也为U的电路
串 甲、 乙 甲 乙
中电路的总电流为I 侧 I I 。（均选填大于等于或小于）
并 串 并

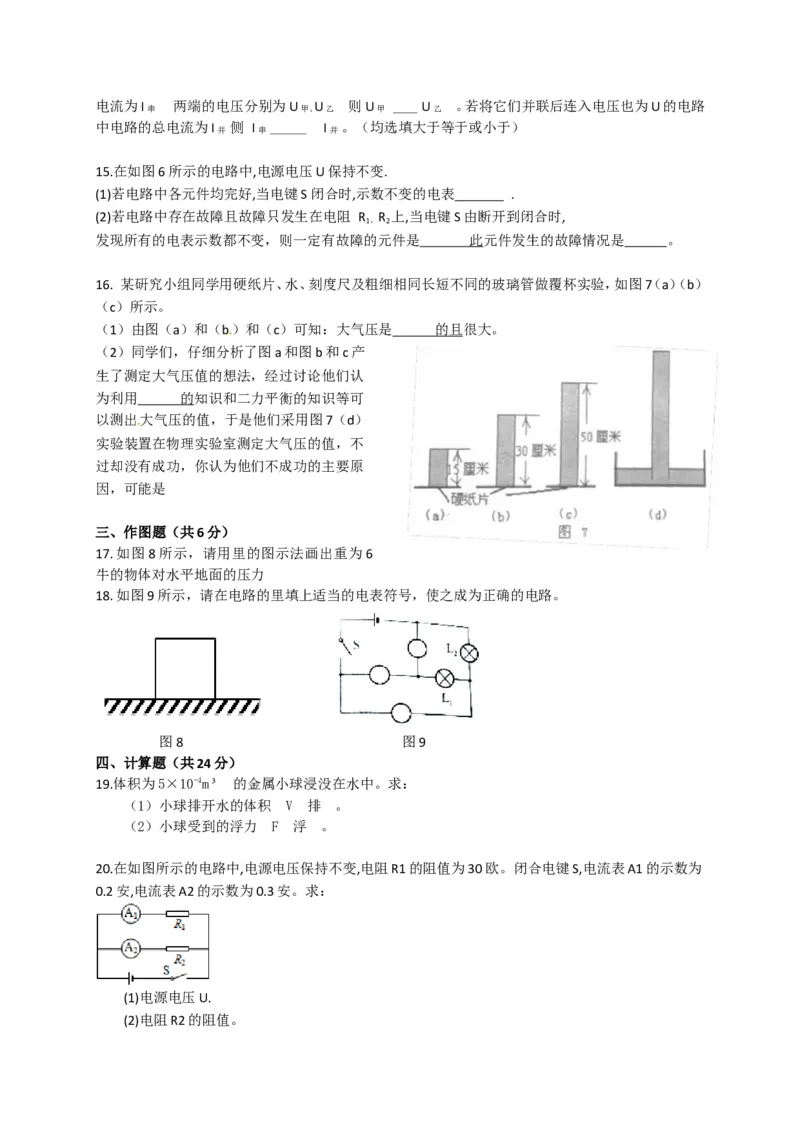

15.在如图6所示的电路中,电源电压U保持不变.
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表 .
(2)若电路中存在故障且故障只发生在电阻 R R 上,当电键S由断开到闭合时,
1、 2
发现所有的电表示数都不变，则一定有故障的元件是 此元件发生的故障情况是 。

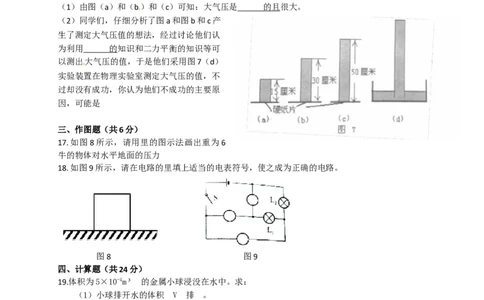

16. 某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）
（c）所示。
（1）由图（a）和（b）和（c）可知：大气压是 的且很大。
（2）同学们，仔细分析了图a和图b和c产
生了测定大气压值的想法，经过讨论他们认
为利用 的知识和二力平衡的知识等可
以测出大气压的值，于是他们采用图7（d）
实验装置在物理实验室测定大气压的值，不
过却没有成功，你认为他们不成功的主要原
因，可能是
三、作图题（共6分）
17.如图8所示，请用里的图示法画出重为6
牛的物体对水平地面的压力
18.如图9所示，请在电路的里填上适当的电表符号，使之成为正确的电路。
图8 图9
四、计算题（共24分）
19.体积为5×10-4m³ 的金属小球浸没在水中。求：
（1）小球排开水的体积 V 排 。
（2）小球受到的浮力 F 浮 。
[来源:Zxxk.Com]
20.在如图所示的电路中,电源电压保持不变,电阻R1的阻值为30欧。闭合电键S,电流表A1的示数为
0.2安,电流表A2的示数为0.3安。求：
(1)电源电压U.

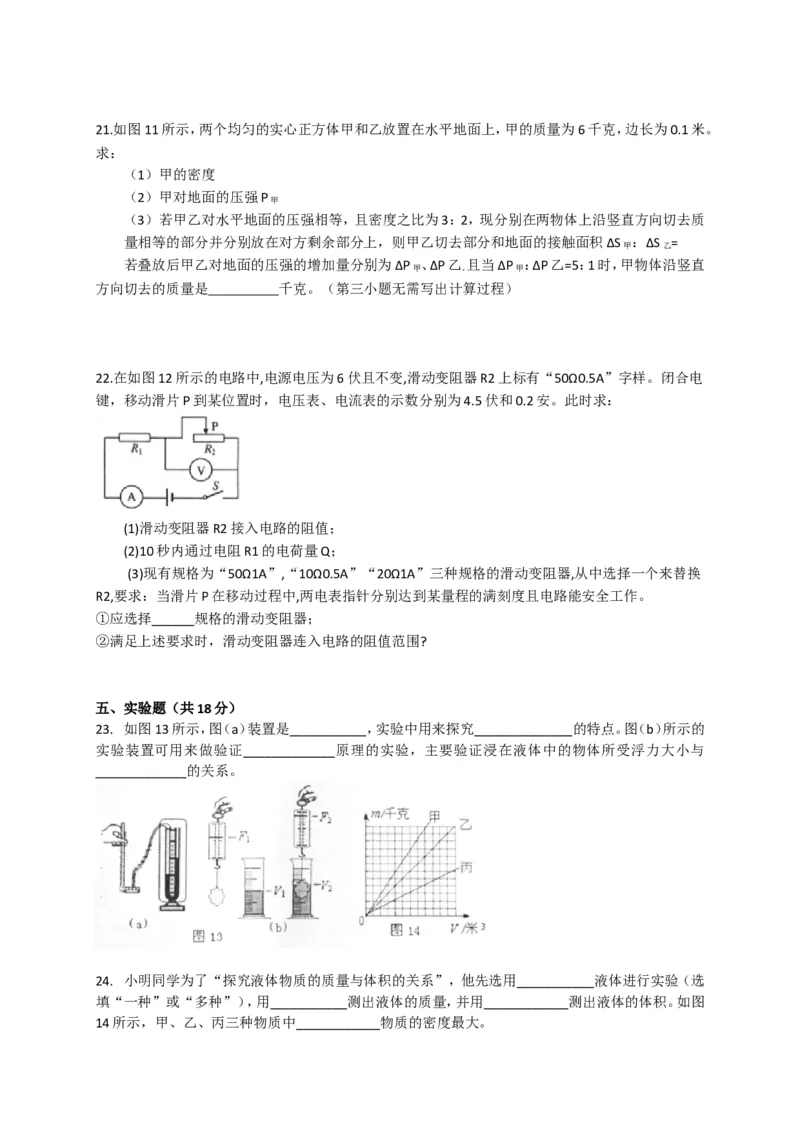

(2)电阻R2的阻值。21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：
（1）甲的密度
（2）甲对地面的压强P
甲
（3）若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质
量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积ΔS ：ΔS =
甲 乙
若叠放后甲乙对地面的压强的增加量分别为ΔP 、ΔP乙 且当ΔP ：ΔP乙=5：1时，甲物体沿竖直
甲 ， 甲
方向切去的质量是 千克。（第三小题无需写出计算过程）

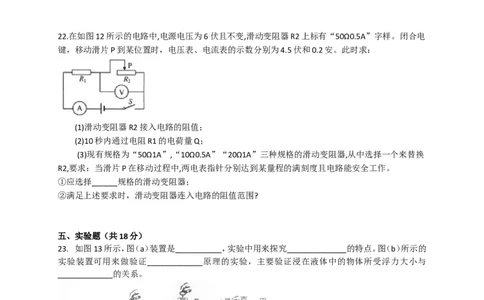

22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电
键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换
R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
五、实验题（共18分）
23. 如图13所示，图（a）装置是___________，实验中用来探究______________的特点。图（b）所示的
实验装置可用来做验证_____________原理的实验，主要验证浸在液体中的物体所受浮力大小与
_____________的关系。
24. 小明同学为了“探究液体物质的质量与体积的关系”，他先选用___________液体进行实验（选
填“一种”或“多种”），用___________测出液体的质量，并用____________测出液体的体积。如图

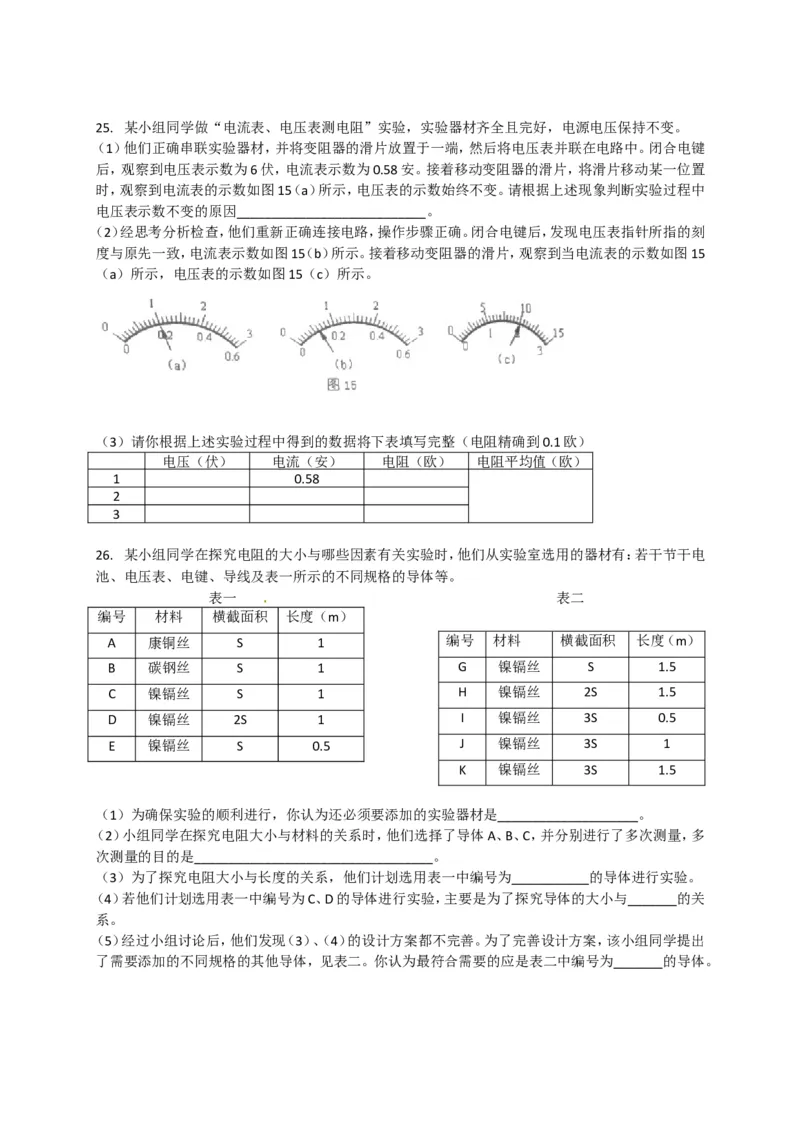

14所示，甲、乙、丙三种物质中____________物质的密度最大。25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。闭合电键
后，观察到电压表示数为6伏，电流表示数为0.58安。接着移动变阻器的滑片，将滑片移动某一位置
时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。请根据上述现象判断实验过程中
电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。闭合电键后，发现电压表指针所指的刻
度与原先一致，电流表示数如图15（b）所示。接着移动变阻器的滑片，观察到当电流表的示数如图15
（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）
电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
1 0.58
2
3
26. 某小组同学在探究电阻的大小与哪些因素有关实验时，他们从实验室选用的器材有：若干节干电
池、电压表、电键、导线及表一所示的不同规格的导体等。
表一 表二
编号 材料 横截面积 长度（m）
A 康铜丝 S 1 编号 材料 横截面积 长度（m）
B 碳钢丝 S 1 G 镍镉丝 S 1.5
C 镍镉丝 S 1 H 镍镉丝 2S 1.5
D 镍镉丝 2S 1 I 镍镉丝 3S 0.5
E 镍镉丝 S 0.5 J 镍镉丝 3S 1
K 镍镉丝 3S 1.5
（1）为确保实验的顺利进行，你认为还必须要添加的实验器材是____________________。
（2）小组同学在探究电阻大小与材料的关系时，他们选择了导体A、B、C，并分别进行了多次测量，多
次测量的目的是__________________________________。
（3）为了探究电阻大小与长度的关系，他们计划选用表一中编号为___________的导体进行实验。
（4）若他们计划选用表一中编号为C、D的导体进行实验，主要是为了探究导体的大小与_______的关
系。
（5）经过小组讨论后，他们发现（3）、（4）的设计方案都不完善。为了完善设计方案，该小组同学提出
了需要添加的不同规格的其他导体，见表二。你认为最符合需要的应是表二中编号为_______的导体。2017-2018 学年奉贤区调研测试

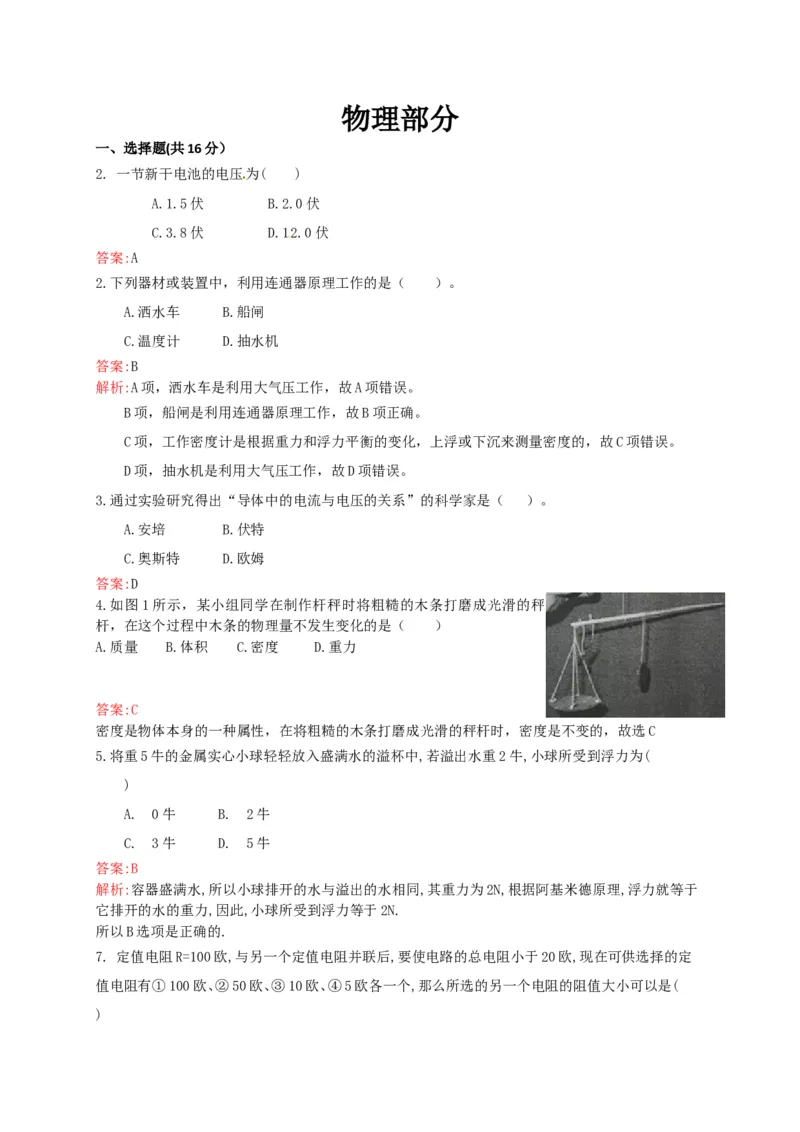

九年级理化试卷（2017.12）物理部分
一、选择题(共16分）
2. 一节新干电池的电压为( )
A.1.5伏 B.2.0伏
C.3.8伏 D.12.0伏
答案:A
2.下列器材或装置中，利用连通器原理工作的是（ ）。
A.洒水车 B.船闸
C.温度计 D.抽水机
答案:B
解析:A项，洒水车是利用大气压工作，故A项错误。
B项，船闸是利用连通器原理工作，故B项正确。
C项，工作密度计是根据重力和浮力平衡的变化，上浮或下沉来测量密度的，故C项错误。
D项，抽水机是利用大气压工作，故D项错误。
3.通过实验研究得出“导体中的电流与电压的关系”的科学家是（ ）。
A.安培 B.伏特
C.奥斯特 D.欧姆
答案:D
4.如图1所示，某小组同学在制作杆秤时将粗糙的木条打磨成光滑的秤
杆，在这个过程中木条的物理量不发生变化的是（ ）
A.质量 B.体积 C.密度 D.重力
答案:C
密度是物体本身的一种属性，在将粗糙的木条打磨成光滑的秤杆时，密度是不变的，故选C
5.将重5牛的金属实心小球轻轻放入盛满水的溢杯中,若溢出水重2牛,小球所受到浮力为(
)
A. 0牛 B. 2牛
C. 3牛 D. 5牛
[来源:学,科,网Z,X,X,K]
答案:B
解析:容器盛满水,所以小球排开的水与溢出的水相同,其重力为2N,根据阿基米德原理,浮力就等于
它排开的水的重力,因此,小球所受到浮力等于2N.
所以B选项是正确的.

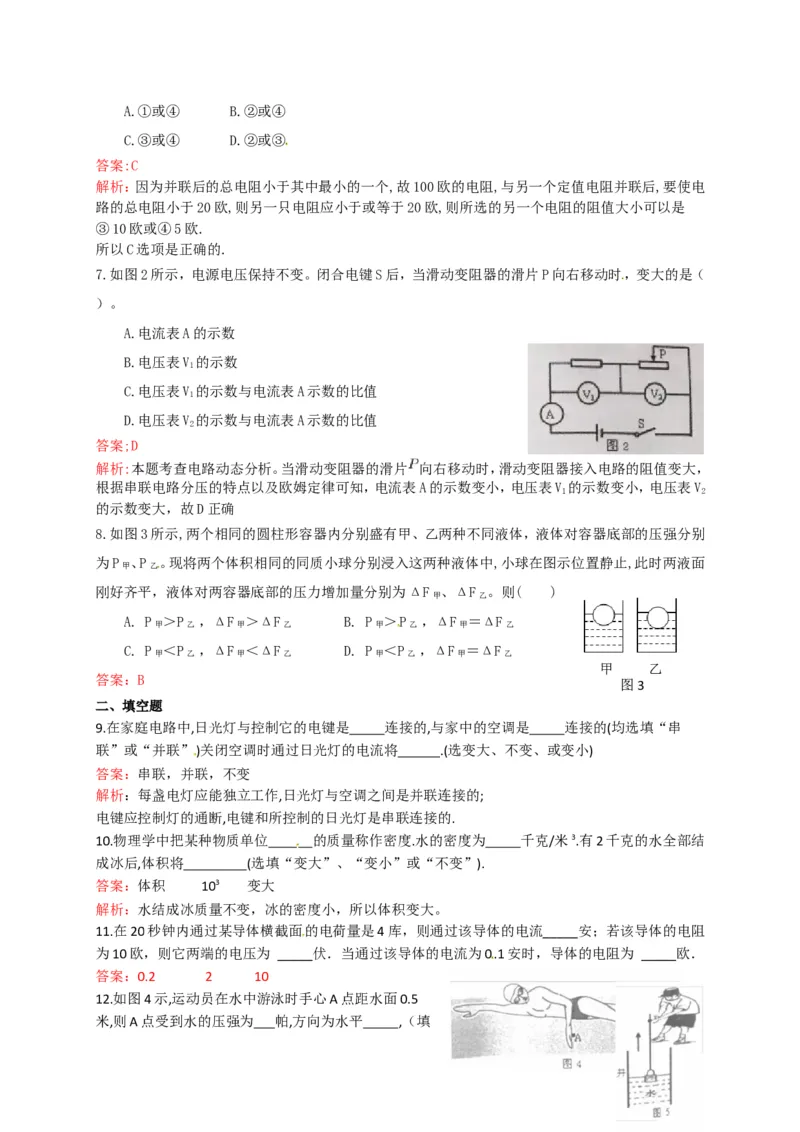

7. 定值电阻R=100欧,与另一个定值电阻并联后,要使电路的总电阻小于20欧,现在可供选择的定
值电阻有①100欧、②50欧、③10欧、④5欧各一个,那么所选的另一个电阻的阻值大小可以是(
)A.①或④ B.②或④
C.③或④ D.②或③
答案:C
解析：因为并联后的总电阻小于其中最小的一个,故100欧的电阻,与另一个定值电阻并联后,要使电
路的总电阻小于20欧,则另一只电阻应小于或等于20欧,则所选的另一个电阻的阻值大小可以是
③10欧或④5欧.
所以C选项是正确的.
7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（
）。
A.电流表A的示数
B.电压表V 的示数
1
C.电压表V 的示数与电流表A示数的比值
1
D.电压表V 的示数与电流表A示数的比值
2
答案;D
解析:本题考查电路动态分析。当滑动变阻器的滑片 向右移动时，滑动变阻器接入电路的阻值变大，
根据串联电路分压的特点以及欧姆定律可知，电流表A的示数变小，电压表V 的示数变小，电压表V
1 2
的示数变大，故D正确
8.如图3所示,两个相同的圆柱形容器内分别盛有甲、乙两种不同液体，液体对容器底部的压强分别
为P 、P 。现将两个体积相同的同质小球分别浸入这两种液体中,小球在图示位置静止,此时两液面
甲 乙
刚好齐平，液体对两容器底部的压力增加量分别为ΔF 、ΔF 。则( )
甲 乙
A. P ＞P ，ΔF ＞ΔF B. P ＞P ，ΔF ＝ΔF
甲 乙 甲 乙 甲 乙 甲 乙
C. P ＜P ，ΔF ＜ΔF D. P ＜P ，ΔF ＝ΔF
甲 乙 甲 乙 甲 乙 甲 乙
[来源:Zxxk.Com]
甲 乙
答案：B
图3
二、填空题
9.在家庭电路中,日光灯与控制它的电键是 连接的,与家中的空调是 连接的(均选填“串
联”或“并联”)关闭空调时通过日光灯的电流将 .(选变大、不变、或变小)
答案：串联，并联，不变
解析：每盏电灯应能独立工作,日光灯与空调之间是并联连接的;
电键应控制灯的通断,电键和所控制的日光灯是串联连接的.
10.物理学中把某种物质单位 的质量称作密度.水的密度为 千克/米3.有2千克的水全部结
成冰后,体积将 (选填“变大”、“变小”或“不变”).
答案：体积 103 变大
解析：水结成冰质量不变，冰的密度小，所以体积变大。
11.在20秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流_____安；若该导体的电阻
为10欧，则它两端的电压为 _____伏．当通过该导体的电流为0.1安时，导体的电阻为 _____欧．
答案：0.2 2 10
12.如图4示,运动员在水中游泳时手心A点距水面0.5
米,则A点受到水的压强为 帕,方向为水平 ,（填向前或向后）B、C两点受到水的压强大小关系为P P
B C
答案：4900 向前 <

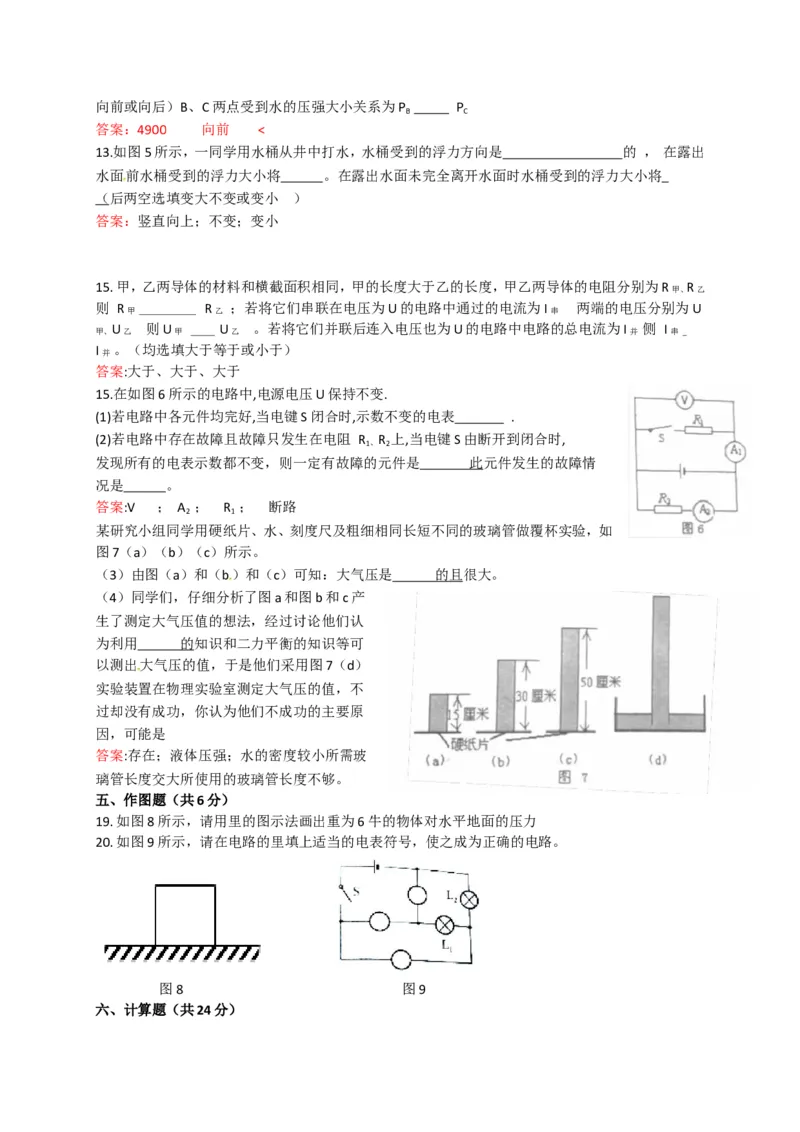

13.如图5所示，一同学用水桶从井中打水，水桶受到的浮力方向是 的 ， 在露出
水面前水桶受到的浮力大小将 。在露出水面未完全离开水面时水桶受到的浮力大小将
（后两空选填变大不变或变小 ）
答案：竖直向上；不变；变小
15.甲，乙两导体的材料和横截面积相同，甲的长度大于乙的长度，甲乙两导体的电阻分别为R R
甲、 乙
则 R R ；若将它们串联在电压为U的电路中通过的电流为I 两端的电压分别为U
甲 乙 串
U 则U U 。若将它们并联后连入电压也为U的电路中电路的总电流为I 侧 I
甲、 乙 甲 乙 并 串
I 。（均选填大于等于或小于）
并
答案:大于、大于、大于
15.在如图6所示的电路中,电源电压U保持不变.
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表 .
(2)若电路中存在故障且故障只发生在电阻 R R 上,当电键S由断开到闭合时,
1、 2
发现所有的电表示数都不变，则一定有故障的元件是 此元件发生的故障情
况是 。
答案:V ； A ； R ； 断路
2 1
某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如
图7（a）（b）（c）所示。
（3）由图（a）和（b）和（c）可知：大气压是 的且很大。
（4）同学们，仔细分析了图a和图b和c产
生了测定大气压值的想法，经过讨论他们认
为利用 的知识和二力平衡的知识等可
以测出大气压的值，于是他们采用图7（d）
实验装置在物理实验室测定大气压的值，不
过却没有成功，你认为他们不成功的主要原
因，可能是
答案:存在；液体压强；水的密度较小所需玻
璃管长度交大所使用的玻璃管长度不够。
五、作图题（共6分）
19.如图8所示，请用里的图示法画出重为6牛的物体对水平地面的压力
20.如图9所示，请在电路的里填上适当的电表符号，使之成为正确的电路。
图8 图9

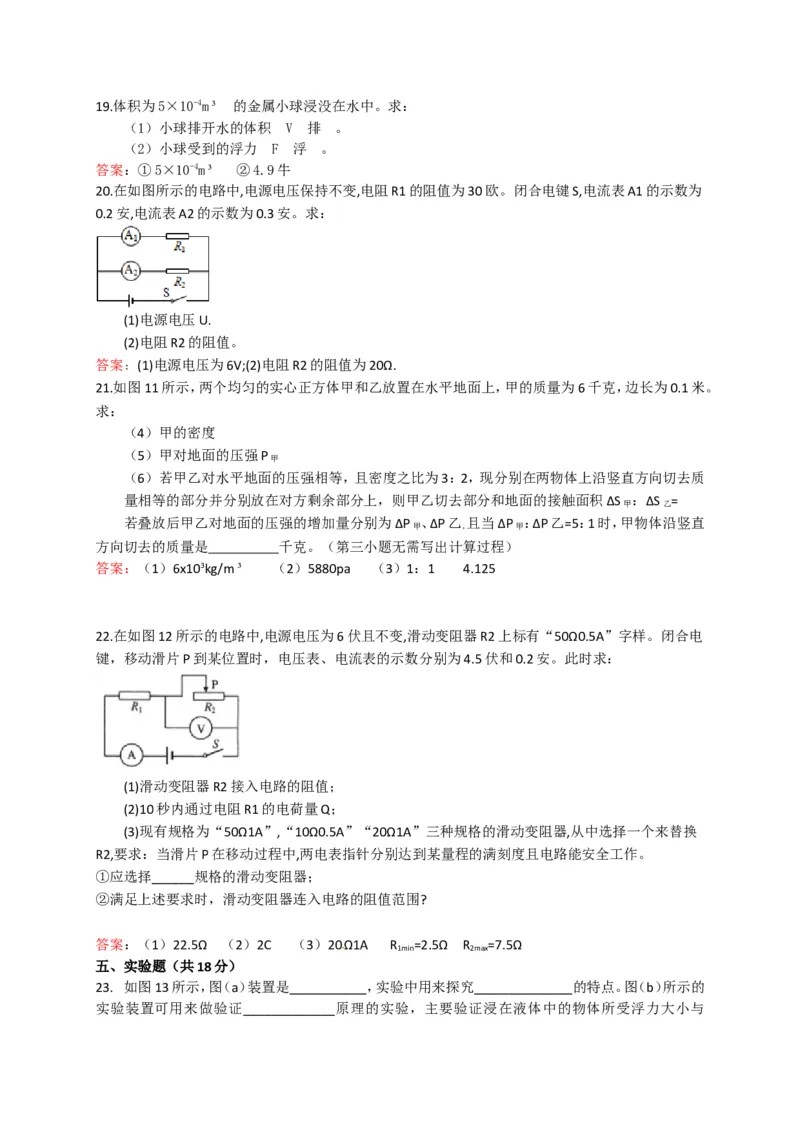

六、计算题（共24分）19.体积为5×10-4m³ 的金属小球浸没在水中。求：
（1）小球排开水的体积 V 排 。
（2）小球受到的浮力 F 浮 。
[来源:Zxxk.Com]
答案：①5×10-4m³ ②4.9牛
20.在如图所示的电路中,电源电压保持不变,电阻R1的阻值为30欧。闭合电键S,电流表A1的示数为
0.2安,电流表A2的示数为0.3安。求：
(1)电源电压U.
(2)电阻R2的阻值。
答案：(1)电源电压为6V;(2)电阻R2的阻值为20Ω.
21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：
（4）甲的密度
（5）甲对地面的压强P
甲
（6）若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质
量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积ΔS ：ΔS =
甲 乙
若叠放后甲乙对地面的压强的增加量分别为ΔP 、ΔP乙 且当ΔP ：ΔP乙=5：1时，甲物体沿竖直
甲 ， 甲
方向切去的质量是 千克。（第三小题无需写出计算过程）
答案：（1）6x103kg/m³ （2）5880pa （3）1：1 4.125
22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电
键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换
R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：（1）22.5Ω （2）2C （3）20Ω1A R =2.5Ω R =7.5Ω
1min 2max
五、实验题（共18分）

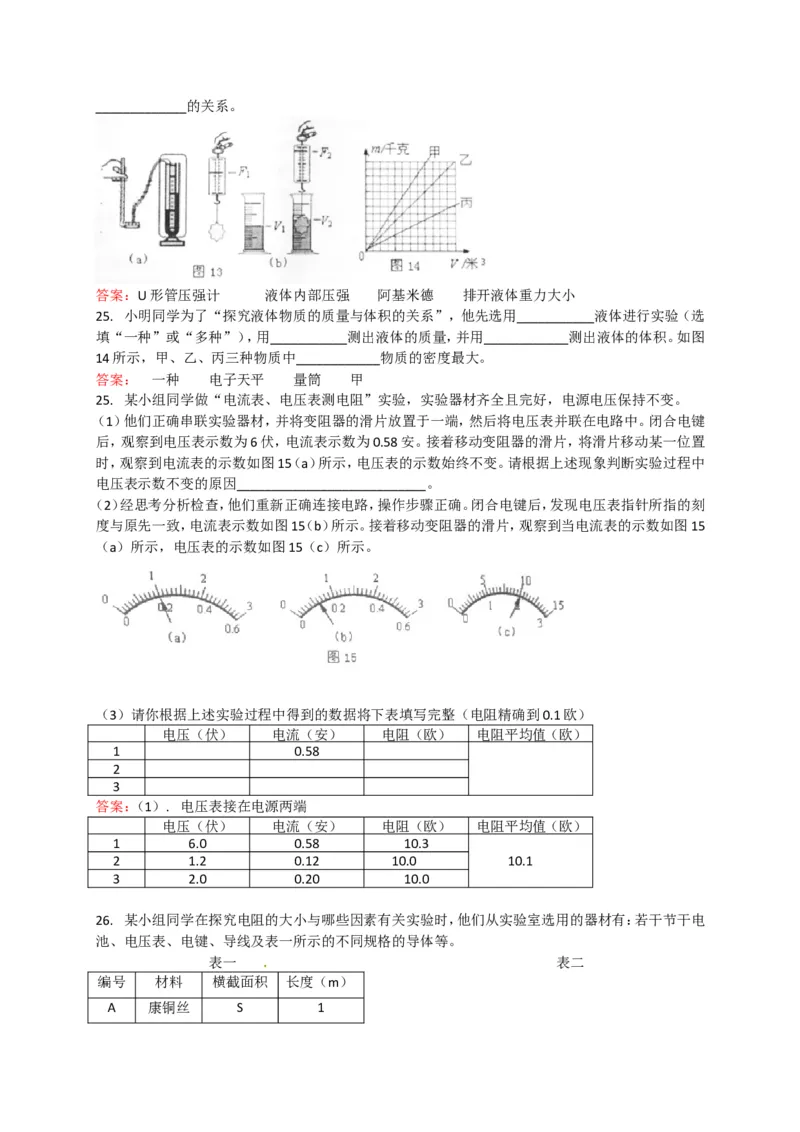

23. 如图13所示，图（a）装置是___________，实验中用来探究______________的特点。图（b）所示的
实验装置可用来做验证_____________原理的实验，主要验证浸在液体中的物体所受浮力大小与_____________的关系。
答案：U形管压强计 液体内部压强 阿基米德 排开液体重力大小
25. 小明同学为了“探究液体物质的质量与体积的关系”，他先选用___________液体进行实验（选
填“一种”或“多种”），用___________测出液体的质量，并用____________测出液体的体积。如图
14所示，甲、乙、丙三种物质中____________物质的密度最大。
答案： 一种 电子天平 量筒 甲
25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。闭合电键
后，观察到电压表示数为6伏，电流表示数为0.58安。接着移动变阻器的滑片，将滑片移动某一位置
时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。请根据上述现象判断实验过程中
电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。闭合电键后，发现电压表指针所指的刻
度与原先一致，电流表示数如图15（b）所示。接着移动变阻器的滑片，观察到当电流表的示数如图15
（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）
电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
1 0.58
2
3
答案：（1）. 电压表接在电源两端
电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
1 6.0 0.58 10.3
2 1.2 0.12 10.0 10.1
[来源:学,科,网Z,X,X,K] [来源:Z_xx_k.Com]
3 2.0 0.20 10.0

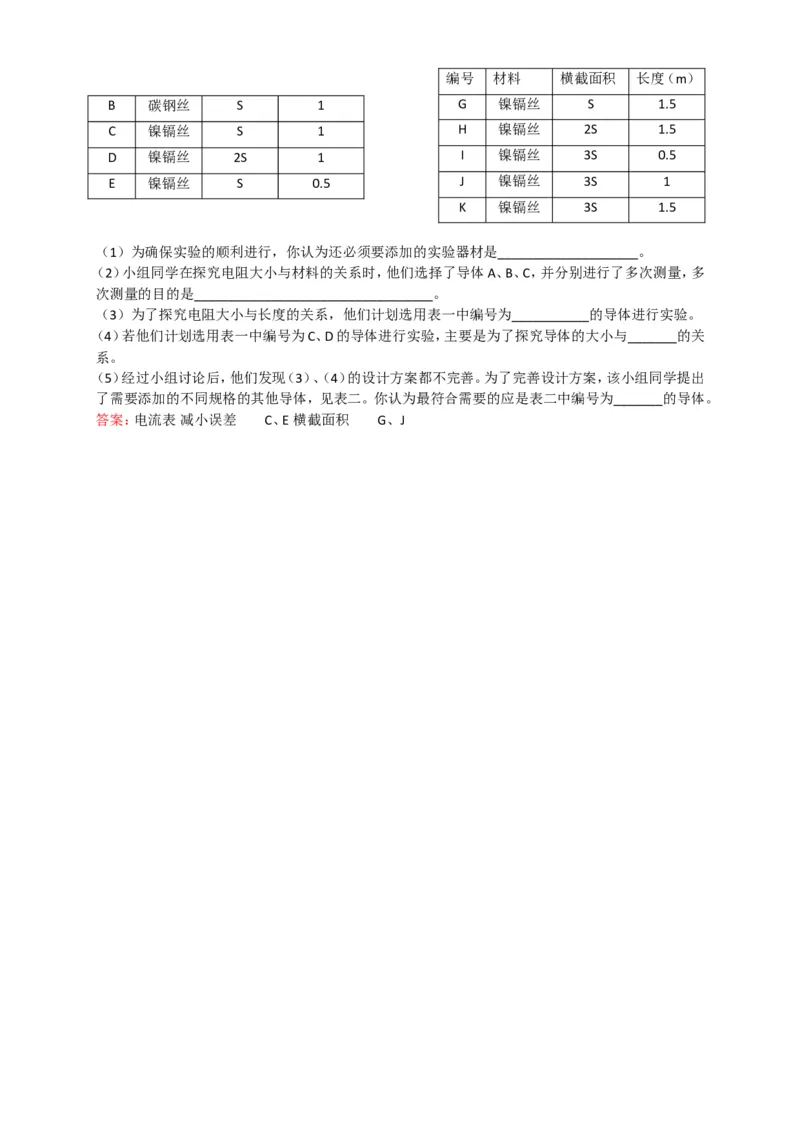

26. 某小组同学在探究电阻的大小与哪些因素有关实验时，他们从实验室选用的器材有：若干节干电
池、电压表、电键、导线及表一所示的不同规格的导体等。
表一 表二
编号 材料 横截面积 长度（m）
A 康铜丝 S 1编号 材料 横截面积 长度（m）
B 碳钢丝 S 1 G 镍镉丝 S 1.5
C 镍镉丝 S 1 H 镍镉丝 2S 1.5
D 镍镉丝 2S 1 I 镍镉丝 3S 0.5
E 镍镉丝 S 0.5 J 镍镉丝 3S 1
K 镍镉丝 3S 1.5
（1）为确保实验的顺利进行，你认为还必须要添加的实验器材是____________________。
（2）小组同学在探究电阻大小与材料的关系时，他们选择了导体A、B、C，并分别进行了多次测量，多
次测量的目的是__________________________________。
（3）为了探究电阻大小与长度的关系，他们计划选用表一中编号为___________的导体进行实验。
（4）若他们计划选用表一中编号为C、D的导体进行实验，主要是为了探究导体的大小与_______的关
系。
（5）经过小组讨论后，他们发现（3）、（4）的设计方案都不完善。为了完善设计方案，该小组同学提出
了需要添加的不同规格的其他导体，见表二。你认为最符合需要的应是表二中编号为_______的导体。
答案：电流表 减小误差 C、E 横截面积 G、J
