闵行区 2019~2020 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2020.1
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

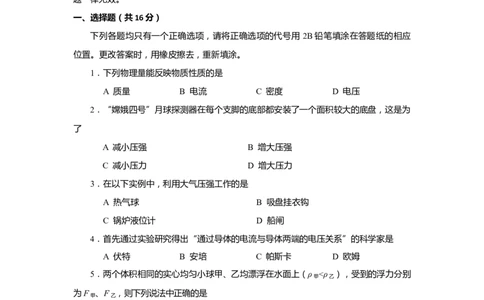

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置。更改答案时，用橡皮擦去，重新填涂。
1．下列物理量能反映物质性质的是
A 质量 B 电流 C 密度 D 电压
2．“嫦娥四号”月球探测器在每个支脚的底部都安装了一个面积较大的底盘，这是为
了
A 减小压强 B 增大压强
C 减小压力 D 增大压力
3．在以下实例中，利用大气压强工作的是
A 热气球 B 吸盘挂衣钩
C 锅炉液位计 D 船闸
4．首先通过实验研究得出“通过导体的电流与导体两端的电压关系”的科学家是
A 伏特 B 安培 C 帕斯卡 D 欧姆
5．两个体积相同的实心均匀小球甲、乙均漂浮在水面上（ρ <ρ ），受到的浮力分别
甲 乙
为F 、F ，则下列说法中正确的是
甲 乙
A F 一定小于F B F 一定等于F
甲 乙 甲 乙
C F 可能等于F D F 可能大于F
甲 乙 甲 乙
6．在图1所示的电路中，电源电压保持不变。当S断开时，电流表示数为I ；当S闭
1
合时，电流表示数为I。如果I︰I=2︰3，则R、R 的电阻之比为
2 1 2 1 2 S
A 2︰3 B 3︰2
R R
1 2
C 1︰2 D 2︰1
A
7．两个完全相同的细玻璃管以不同的方式放置，玻璃管内注入质量相同
图1的不同液体，甲管中液面的位置如图2所示。关于这两种液体密度ρ、液体对玻璃管底的
压强p的大小关系，下列说法中正确的是
A 如果乙管液面比甲低，则ρ 一定大于ρ ，p 一定大于p
甲 乙 甲 乙
B 如果乙管液面比甲低，则ρ 可能大于ρ ，p 可能等于p
甲 乙 甲 乙
C 如果乙管液面比甲高，则ρ 一定大于ρ ，p 一定大于p
甲 乙 甲 乙
D 如果乙管液面比甲高，则ρ 可能大于ρ ，p 可能等于p
甲 乙 甲 乙

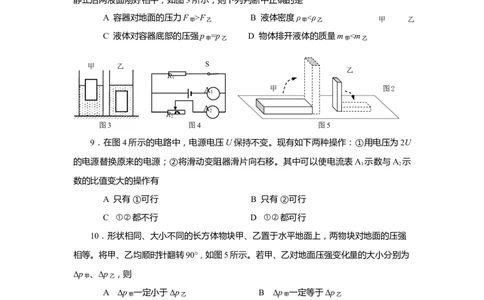

8．相同的柱形容器内分别盛有不同液体。将两个完全相同的物体浸入液体中，当物体
静止后两液面刚好相平，如图3所示，则下列判断中正确的是
A 容器对地面的压力F 甲 >F 乙 B 液体密度ρ 甲 <ρ 乙 甲 乙
C 液体对容器底部的压强p =p D 物体排开液体的质量m <m
甲 乙 甲 乙
甲 乙 S
乙
R
1
A 甲 图2
1
A
RP 2
2
图3 图4 图5
9．在图4所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U
的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A 示数与A 示
1 2
数的比值变大的操作有
A 只有 ①可行 B 只有 ②可行
C ①②都不行 D ①②都可行
10．形状相同、大小不同的长方体物块甲、乙置于水平地面上，两物块对地面的压强
相等。将甲、乙均顺时针翻转90°，如图5所示。若甲、乙对地面压强变化量的大小分别为
Δp 、Δp ，则
甲 乙
A Δp 一定小于Δp B Δp 一定等于Δp
甲 乙 甲 乙
C Δp 可能等于Δp D Δp 一定大于Δp
甲 乙 甲 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
11．我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为 (1) 伏，
通过它的电流为 (2) 安；它与电灯是 (3) 连接的（选填“串联”或“并联”）。
12．已知冰的密度为0.9×103千克/米3，则1米3冰块的质量为 (4) 千克。当此冰块全部熔化成水后，水的质量为 (5) 千克、体积为 (6) 米3。
13．某导体阻值为10欧，当通过它的电流为0.3安时，该导体两端的电压为 (7) 伏，
10秒内通过该导体横截面的电荷量为 (8) 库。当通过该导体的电流增大为0.6安时，
导体的电阻为 (9) 欧。

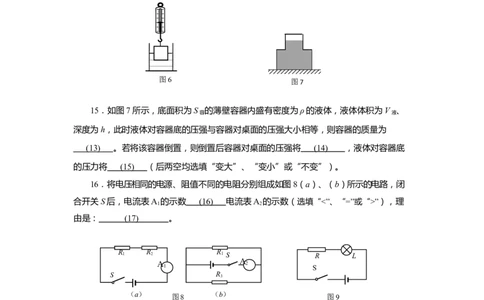

14．如图6所示，将重8牛、体积为1×10-3米3的正方体一半浸入水中并保持静止，此
时正方体下表面受到的液体压力大小为 (10) 牛，弹簧测力计示数是 (11) 牛；若
剪断绳子，待正方体静止后，它所受的浮力大小为 (12) 牛。
图6
图7
15．如图7所示，底面积为S 的薄壁容器内盛有密度为ρ的液体，液体体积为V 、
容 液
深度为h，此时液体对容器底的压强与容器对桌面的压强大小相等，则容器的质量为
(13) 。若将该容器倒置，则倒置后容器对桌面的压强将 (14) ，液体对容器底
的压力将 (15) （后两空均选填“变大”、“变小”或“不变”）。
16．将电压相同的电源、阻值不同的电阻分别组成如图8（a）、（b）所示的电路，闭
合开关S后，电流表A 的示数 (16) 电流表A 的示数（选填“<”、“=”或“>”），理
1 2
由是： (17) 。
R R R
1 2 1 S R L
A
A 2
1 S
S R 3
（a） 图 8 （ b ） 图9
17．在图9所示的电路中，电源电压保持不变，闭合开关 S，一段时间后，小灯L突
然熄灭。如果电路中只有一处故障且只发生在小灯L或电阻R处，为了检测故障，将一完
好的检测小灯L'并联在L两端，观察到检测小灯L'也不发光。
（1）电路中可能存在的故障是 (18) 。
（2）若将检测小灯L'重新并联到电阻R两端，能否根据小灯的发光情况判断出故障，
请说明理由。 (19) 。18．小李同学猜测小灯发光的亮度可能与小灯的电压、电流有关，他用三个不同小灯
甲、乙、丙组成不同的电路进行探究活动。电路连接情况及实验现象如图 10（a）、
（b）、（c）、（d）所示。
V V A A
V V
3 15 3 15 3 15 3 15 甲 0.6 3 丙 0.6 3
A A
甲
乙
丙 乙 0.6 3 丙 0.6 3 乙
电 源 电 源 电 源 电 源
（a） （b） 图10 （c） （d）

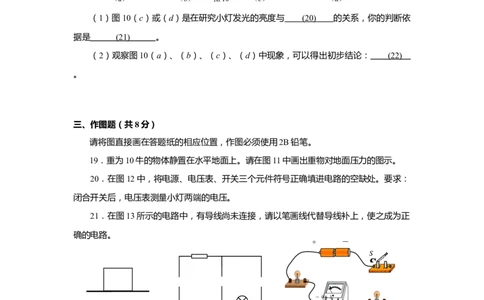

（1）图10（c）或（d）是在研究小灯发光的亮度与 (20) 的关系，你的判断依
据是 (21) 。
（2）观察图10（a）、（b）、（c）、（d）中现象，可以得出初步结论： (22)
。
三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
19．重为10牛的物体静置在水平地面上。请在图11中画出重物对地面压力的图示。
20．在图12中，将电源、电压表、开关三个元件符号正确填进电路的空缺处。要求：
闭合开关后，电压表测量小灯两端的电压。
21．在图13所示的电路中，有导线尚未连接，请以笔画线代替导线补上，使之成为正
确的电路。
+ －
S
S
A
－ 0.6 3
图11 图12 图13
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
22．体积为1×10-3米3的实心铝球浸没在水中。求：铝球受到的浮力F 。
浮23．在图 14所示的电路中，电源电压为 12伏，通过 R 的
1 R
1
A
电流为0.6安。开关S闭合后，电流表A的示数为1安。求：
（1）电阻R 消耗的电功率。 S
1
R
2
（2）电阻R 的阻值。 图14
2
24．在如图15（a）所示的电路中，电源电压保持不变，电阻R 为定值电阻，变阻器
1
R 上标有“20欧 2安”字样。
2
（1）若电源电压为12伏，闭合开关S，移动滑片，当电路中电流为0.6安时，电阻R
1
两端电压为4伏。求：①变阻器R 两端电压；②10秒内整个电路消耗的电能。
2
（2）若将表盘如图15（b）所示的电压表并联在R 两端，在移动变阻器R 滑片的过
1 2
程中，电压表示数的最大值为15伏、最小值为6伏，电路中电流的变化量为ΔI ；若将电
1
压表并联在R 两端，在移动变阻器R 滑片的过程中，电压表示数的最大值为12伏、最小
2 2
值为0伏，电路中电流的变化量为ΔI。求ΔI 与ΔI 的比值。
2 1 2
R R
1 2
S
图15（a） 图15（b）
25．两个薄壁圆柱形容器甲、乙放置在水平地面上，容器底面积均为 0.01米2、容器
重力均为G ，容器内盛有相同高度的水，如图16所示。将两个密度不同、体积均为1×10-3
0
米3的实心光滑柱体A、B分别竖直放入甲、乙两容器中，水对容器底部的压强 p 和容器对
水
地面的压强p 如下表所示。
容
压强 放入A柱体 放入B柱体
甲 乙
p
水
1470 1960
（帕）
A B
p
容
1960 2940
（帕）
图16
（1）求放入A柱体后，甲容器对水平地面的压力。
（2）通过计算确定容器的重力。
（3）判断柱体B在水中的浮沉状态，并说明你的判断依据。
五、实验题（共20分）请根据要求在答题纸的相应位置作答。
26．在“探究物质质量与体积的关系”实验中，应先选择 (1) 不同的同种物质，
并用 (2) 测出相应的质量。然后选择 (3) （选填“同种”或“多种”）物质
继续进行探究，这样做的目的是为了 (4) 。
27．在“探究影响液体内部压强大小的因素”实验中：
（1）所用仪器如图17所示，它的名称是 (5) 。实验 中，
通过观察该仪器中的液面 (6) 比较液体内部压强的大小。
（2）如果用该实验器材研究液体内部压强与 (7) 的关 系 ，
图17
则金属盒所处深度应 (8) （选填“相同”或“不同”）。
28．小华同学做“用电流表、电压表测电阻”实验，实验器材有：电压恒定的电源、待
测电阻Rx、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、开关以及导线若干。实
验中，小华正确连接电路，操作步骤正确，闭合开关时电表示数如图18（a）、（b）所示。
接着，移动滑片至中点位置（阻值恰好为最大值的一半），观察到电流表示数为 0.38安，同
时发现电压表0~15伏量程已损坏，小华通过计算得出了此时Rx的电压。
物理量 Ux Ix Rx Rx平均值
序号 （伏） （安） （欧） （欧）
1 （ 11 ） （ 12 ）
（a） （b） 2 （ 13 ） 0.38
图18
3
根据以上信息，回答下列问题：
（1）该实验的原理是 （ 9 ） 。
（2）请在答题卡虚框内画出小华的实验电路图。 （ 10 ） 。
（3）完成表格中（11）、（12）、（13）空的数据填写。
29．某兴趣小组为了寻找两用电器串联时所消耗功率的变化
R R
规律，利用相关器材开展了探究实验。他们按图 19连接电路， 1 2
S
实验中电源电压和电阻R 保持不变，多次改变变阻器R 的阻值，
1 2
图19
利用功率表测出R 、R 所消耗的电功率P 、P ，将实验相关数
1 2 1 2
据记录于下表中。
实验 R P P 实验 R P P
2 1 2 2 1 2
序号 （欧） （瓦） （瓦） 序号 （欧） （瓦） （瓦）1 9 13.70 6.16 6 24 5.95 7.14
2 12 11.25 6.75 7 27 5.22 7.04
3 15 9.40 7.05 8 30 4.61 6.91
4 18 7.98 7.18 9 33 4.10 6.77
5 21 6.85 7.20 10 36 3.67 6.61
（1）根据表格中实验序号 1~ 10中第2列和第4列的数据，可以发现：两用电器串联，当
电源电压和R 一定时， （ 14 ） 。
1
（2）请根据表格中的信息判断：当该电路中滑动变阻器的功率为7.0瓦时，变阻器的阻值
所处范围应为 （ 15 ） 。
（3）该小组同学分析比较表格中第3列和第4列的数据后，提出猜想：当 （ 16 ）
时，P 最大。为了验证猜想，他们应在 （ 17 ） 范围内改变R 的阻值进行探究。
2 2
