普陀区 2019~2020 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2020.1
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

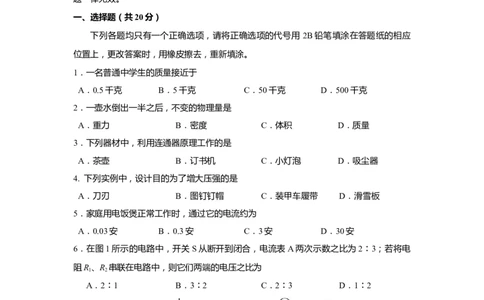

一、选择题（共20分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．一名普通中学生的质量接近于
A．0.5千克 B．5千克 C．50千克 D．500千克
2．一壶水倒出一半之后，不变的物理量是
A．重力 B．密度 C．体积 D．质量
3．下列器材中，利用连通器原理工作的是
A．茶壶 B．订书机 C．小灯泡 D．吸尘器
4. 下列实例中，设计目的为了增大压强的是
A．刀刃 B．图钉钉帽 C．装甲车履带 D．滑雪板
5．家庭用电饭煲正常工作时，通过它的电流约为
A．0.03安 B．0.3安 C．3安 D．30安
6．在图1所示的电路中，开关S从断开到闭合，电流表A两次示数之比为2︰3；若将电
阻R、R 串联在电路中，则它们两端的电压之比为
1 2
A．2︰1 B．3︰2 C．2︰3 D．1︰2
A
R
1
R S
2
图1 图2
7．在图2所示的电路中，电源电压保持不变。可能使电压表示数与电流表示数同时变小的
操作是A．闭合开关S B．移动R 的滑片
2
C．用阻值更大的电阻替换R D．用阻值更小的电阻替换R
1 1
8．如图3所示，甲、乙两个实心均匀正方体放在水平地面上，甲对地面的压强大于乙对地
面的压强。沿竖直方向在两个正方体上分别截去一部分，若甲、乙剩余部分对地面的压力
相等，则甲、乙正方体
A．对地面压强的变化量可能∆p ＜∆p
甲 乙
B．剩余部分的底面积一定相等 甲 乙
C．对地面压力的变化量可能相等 图3
D．剩余部分的体积可能相等

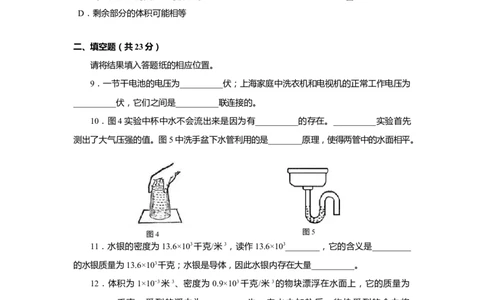

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．一节干电池的电压为__________伏；上海家庭中洗衣机和电视机的正常工作电压为
__________伏，它们之间是__________联连接的。
10．图4实验中杯中水不会流出来是因为有__________的存在。__________实验首先
测出了大气压强的值。图5中洗手盆下水管利用的是________原理，使得两管中的水面相平。
图4 图5
11．水银的密度为13.6×103千克/米3，读作13.6×103________，它的含义是_________
的水银质量为13.6×103千克；水银是导体，因此水银内存在大量__________。
12．体积为1×103米3、密度为0.9×103千克/米3的物块漂浮在水面上，它的质量为
__________千克，受到的浮力为__________牛；向水中加盐后，物块受到的合力将
__________（选填“变小”、“不变”或“变大”）。
13．某导体两端电压为6伏，电阻为10欧，通过该导体的电流为__________安，10
秒内通过该导体横截面的电荷量为__________库；若将该导体两端电压调整为9伏，其电
阻为__________欧。
R
1
14．在图6所示的电路中，电源电压保持不变，闭合开关S
S
A
后，电路正常工作。一段时间后，电流表 A的示数变小，电压
V
R
2
图6表V的示数不变，已知故障只发生在电阻R 、R 上。选择一个完好的定值电阻R替换R ，
1 2 2
并观察比较两电表替换前、后示数，若__________，则可以判断R 一定断路，理由是
1
__________。

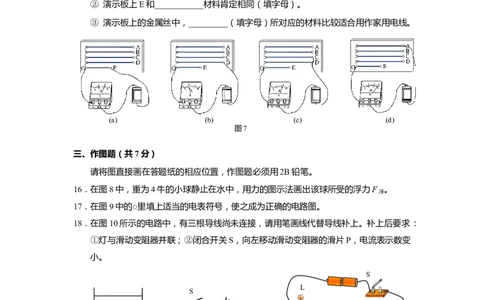

15．某同学利用图7中演示板上的5根金属丝A、B、C、D、E进行四次实验，通过分
析初步得出导体电阻大小与导体材料、粗细和长度有关的结论。已知板上各金属丝横截面
积都相同，A、B、C、D长度相同，E的长度是它们的一半，实验过程如图7所示。
① 本实验通过观察__________来判断演示板上金属丝的电阻大小。
② 演示板上E和__________材料肯定相同（填字母）。
③ 演示板上的金属丝中，________（填字母）所对应的材料比较适合用作家用电线。
(a) (b) (c) (d)
图7
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
16．在图8中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F 。
浮
17．在图9中的○里填上适当的电表符号，使之成为正确的电路图。
18．在图10所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上。补上后要求：
①灯与滑动变阻器并联；②闭合开关S，向左移动滑动变阻器的滑片P，电流表示数变
小。
S
L
S
A
a b
L R 0.6 3
图8 图9 图10
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．木块浸在水中，排开水的体积为1×103米3。求木块所受浮力F 的大小。
浮20．体积为2×103米3的冰全部熔化成水，已知冰的密度为0.9×103千克/米3，求水的质量
m 。
水

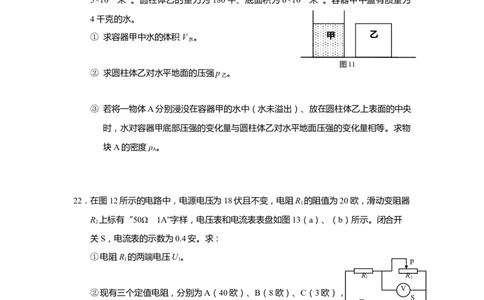

21．如图11所示，轻质薄壁圆柱形容器甲和圆柱体乙置于水平地面上。容器甲底面积为
5×10﹣2米2。圆柱体乙的重力为180牛、底面积为6×10﹣2米2。容器甲中盛有质量为
4千克的水。
① 求容器甲中水的体积V 。 甲 乙
水
图11
② 求圆柱体乙对水平地面的压强p 。
乙
③ 若将一物体A分别浸没在容器甲的水中（水未溢出）、放在圆柱体乙上表面的中央
时，水对容器甲底部压强的变化量与圆柱体乙对水平地面压强的变化量相等。求物
块A的密度ρ 。
A
22．在图12所示的电路中，电源电压为18伏且不变，电阻R 的阻值为20欧，滑动变阻器
1
R 上标有“50Ω 1A”字样，电压表和电流表表盘如图13（a）、（b）所示。闭合开
2
关S，电流表的示数为0.4安。求：
①电阻R 的两端电压U。
1 1 P
R R
1 2
V
②现有三个定值电阻，分别为A（40欧）、B（8欧）、C（3欧），
S
A
请从中选择一个来替换电阻R，并选择合适的电表量程。要求：
1
图12
在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针
分别能达到满刻度处，且电路能正常工作。
a. 电压表量应选________伏量程。
b. 应选用电阻________（选填字母）代替电 阻R 。
1.
（请说明选择的依据）
c. 满足上述要求时，求变阻器R 2 连入电路的阻值范围。
（a）
图 1 3
（b）五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．“用电流表、电压表测电阻”的实验原理是__________，在连接电路过程中，开关
应该处于__________状态，电流表应与待测电阻__________联连接。
24．在“测定物质的密度”实验中，需要测量的物理量是_____________和___________。
在“探究物质质量与体积的关系”实验中，为了得出普遍规律，要选择________物质
进行多次测量（选填“一种”或“多种”）。
25．小李同学选用弹簧测力计、________和系细绳的金属块各一个，
及三种密度不同液体进行如图14所示实验，设计的实验表格
如下。小李同学将测得数据及根据数据计算得到的结果记录在
表中（部分未显示）。
图14
实验 ρ V V F F F F ρg（VV）
1 2 1 2 1 2 2 1
序号 （×103千克/米3） （×103米3） （×103米3） （牛） （牛） （牛） （牛）
1 1.2 4.0 2.8 1.2
2 1.0 4.0 3.0 1.0
3 0.8 4.0 3.2 0.8
① 填写________所对应的器材，该金属块所受重力为________。
② 分析实验数据并得出初步结论：
a．分析比较实验序号1与2中ρ和F 数据及相关条件可初步得出结论，对浸没在液体
2
中的同一金属块而言， ________。
b．分析比较实验序号1、2、3中ρ和F F 数据及相关条件可初步得出结论，对浸没
1 2
在液体中的同一金属块而言， ________。
③ 根据小李同学所设计的表格和实验步骤，该实验的实验目的应该是________（填写
选项序号“A”“B”“C”或“D”）。
A．验证阿基米德原理 B．探究物体所受浮力与哪些因素有关
C．探究物体所受浮力与体积的关系 D．练习使用弹簧测力计测物体所受浮力
④ 为使实验结论更有普遍性，请提出补充设计建议________。26．小华做“用电流表、电压表测电阻”实验，现有电源（电压
R R
1 2
小于 24 伏且保持不变）、待测电阻 Rx、电压表、电流表
V
S
（只有 0.6 安量程可用）、滑动变阻器（标有“1 安”字
样）、阻值为10欧的定值电阻R 、阻值为30欧的定值电阻
1
R、开关及导线若干。实验器材均完好。
2
图15
① 小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电
压表的示数如图15所示。小华实验所用电源电压为__________伏。
② 小华根据第一次实验结果进行思考
后开始第二次实验，他正确串联电
源、待测电阻、电流表、滑动变阻
器和开关，然后把电压表并联接入 （a） （b）
图16
电路。闭合开关后，将变阻器滑片
从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中
电压表示数减小了4.0伏。当移动变阻器滑片到某个位置时，电压表、电流表的示
数分别如图16（a）、（b）所示。
根据图16（a）、（b）所示电压表、电流表示数，计算待测电阻 Rx的阻值。
__________（写出计算过程）
