长宁、金山区 2019~2020 年第一学期教学质量调研
九年级理化（物理部分）
2020.1
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

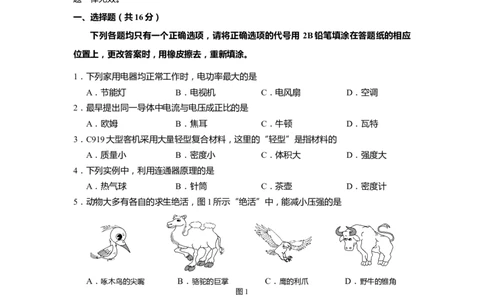

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．下列家用电器均正常工作时，电功率最大的是
A．节能灯 B．电视机 C．电风扇 D．空调
2．最早提出同一导体中电流与电压成正比的是
A．欧姆 B．焦耳 C．牛顿 D．瓦特
3．C919大型客机采用大量轻型复合材料，这里的“轻型”是指材料的
A．质量小 B．密度小 C．体积大 D．强度大
4．下列实例中，利用连通器原理的是
A．热气球 B．针筒 C．茶壶 D．密度计
5．动物大多有各自的求生绝活，图1所示“绝活”中，能减小压强的是
A．啄木鸟的尖嘴 B．骆驼的巨掌 C．鹰的利爪 D．野牛的锥角
图1
6．两个导体串联时的总电阻为R 、并联时的总电阻为R ，则R 、R 的关系是
串 并 串 并
A．R 一定大于R B．R 可能小于R
串 并 串 并
C．R 可能等于R D．缺乏条件无法判断
串 并
7．以下活动中，主要运用“控制变量”科学方法的是
A．学习电路时，引入“总电阻”概念 B．探究物质的质量与体积的关系
C．用量筒和水测量不规则固体的体积 D．学习电流时，用水流类比电流
8．某泳池水面上漂浮着一只救生筏，当池内水量增加致使水面上升一定高度后，下列判断
中错误的是A．池底受到水的压强增大 B．池底受到水的压力增大
C．救生筏所受的浮力不变 D．救生筏底受到水的压力增大
9．如图2所示电路中，电源电压不变。闭合开关、滑动变阻器滑片P向右移动时，下列关
于各电表示数的判断中正确的是
A．A 示数变小 B．V示数变大
1
C．V与A示数的比值变大 D．V与A示数的乘积不变
图2 图3

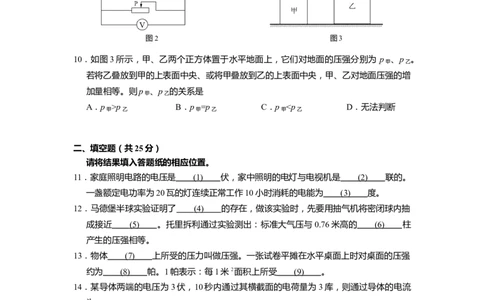

10．如图3所示，甲、乙两个正方体置于水平地面上，它们对地面的压强分别为 p 、p 。
甲 乙
若将乙叠放到甲的上表面中央、或将甲叠放到乙的上表面中央，甲、乙对地面压强的增
加量相等。则p 、p 的关系是
甲 乙
A．p >p B．p =p C．p <p D．无法判断
甲 乙 甲 乙 甲 乙
二、填空题（共25分）
请将结果填入答题纸的相应位置。
11．家庭照明电路的电压是 (1) 伏，家中照明的电灯与电视机是 (2) 联的。
一盏额定电功率为20瓦的灯连续正常工作10小时消耗的电能为 (3) 度。
12．马德堡半球实验证明了 (4) 的存在，做该实验时，先要用抽气机将密闭球内抽
成接近 (5) 。托里拆利通过实验测出：标准大气压与0.76米高的 (6) 柱
产生的压强相等。
13．物体 (7) 上所受的压力叫做压强。一张试卷平摊在水平桌面上时对桌面的压强
约为 (8) 帕。1帕表示：每1米2面积上所受 (9) 。
14．某导体两端的电压为3伏，10秒内通过其横截面的电荷量为3库，则通过导体的电流
为
(10) 安，电流通过导体所做的功为 (11) 焦。
若该导体两端电压减小为 1伏时，其电阻为 (12)
欧。
15．如图4所示，在两端开口的玻璃管下端紧贴一轻质薄塑
图4
料片，将玻璃管下端浸入水面下 0.3米深处，然后沿管
壁慢慢注入酒精（密度0.8×103千克/米3），当管中的酒精液面与管外的水面相平时，
塑料片受到酒精的压强 (13) （选填“小于”、“等于”或“大于”）水的压强。若将玻璃管缓慢向 (14) （选填“上”或“下”）移动时塑料片有可能掉落，为使
塑料片不致掉落，则移动的最大距离为 (15) 米。

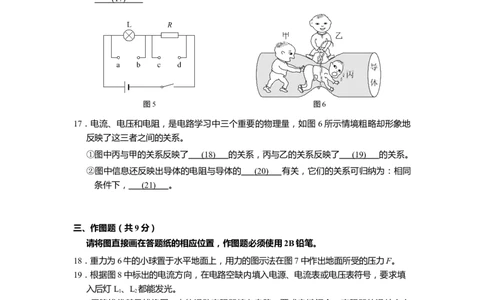

16．图5所示电路中电源电压不变，闭合开关电路正常工作。一段时间后，灯 L突然熄灭，
若电路中只有一处故障，且发生在灯L或电阻R处。为查找故障，现将与L规格相同且
完好的灯L′接入a、b或c、d间。
①若接入a、b间并观察到L′发光，则可确定故障为 (16) 。
②若接入c、d间并观察到L′发光，请结合可能出现的其它现象分别写出对应的故障情
况。
(17)
图5 图6
17．电流、电压和电阻，是电路学习中三个重要的物理量，如图 6所示情境粗略却形象地
反映了这三者之间的关系。
①图中丙与甲的关系反映了 (18) 的关系，丙与乙的关系反映了 (19) 的关系。
②图中信息还反映出导体的电阻与导体的 (20) 有关，它们的关系可归纳为：相同
条件下， (21) 。
三、作图题（共9分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
18．重力为6牛的小球置于水平地面上，用力的图示法在图7中作出地面所受的压力F。
19．根据图8中标出的电流方向，在电路空缺内填入电源、电流表或电压表符号，要求填
入后灯L、L 都能发光。
1 2
20．用笔线代替导线将图9中的滑动变阻器接入电路，要求电键闭合、变阻器的滑片向右
滑动时，电流表示数减小。
图7 图8 图9四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
21．某人潜泳时排开水的体积为0.05米3，求他受到浮力的大小。
22．某特战队员身体和装备的总质量为90千克，当他随检阅方队行走在天安门广场时：
①求他对地面的压力。
②若他每只鞋底的触地面积为0.02米2，求他对地面的压强。

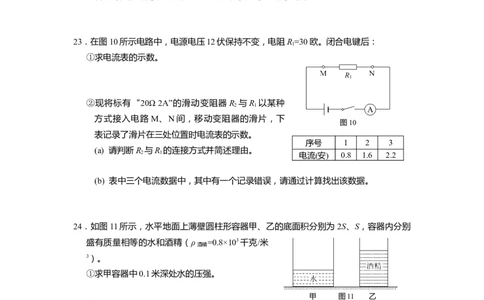

23．在图10所示电路中，电源电压12伏保持不变，电阻R=30欧。闭合电键后：
1
①求电流表的示数。
②现将标有“20Ω 2A”的滑动变阻器R 与R 以某种
2 1
方式接入电路M、N间，移动变阻器的滑片，下
图10
表记录了滑片在三处位置时电流表的示数。
序号 1 2 3
(a) 请判断R 与R 的连接方式并简述理由。
2 1 电流(安) 0.8 1.6 2.2
(b) 表中三个电流数据中，其中有一个记录错误，请通过计算找出该数据。
24．如图11所示，水平地面上薄壁圆柱形容器甲、乙的底面积分别为 2S、S，容器内分别
盛有质量相等的水和酒精（ρ =0.8×103千克/米
酒精
3）。
①求甲容器中0.1米深处水的压强。
甲 图11 乙
②若乙容器中酒精质量为2.4千克，求酒精的体
积。
③若在乙容器内抽取0.2米深酒精后，酒精和水对容器底的压强相等，求甲中水的深度。五、实验题（共20分）
请根据要求在答题纸的相应位置作答。
25．做“测定小灯泡的电功率”实验时，应使电流从电流表 (1) （选填“正”或
“负”）接线柱流进，电压表 (2) （选填“串联”或“并联”）在待测小灯泡两
端。闭合电键前，要将滑动变阻器的滑片移至电阻 (3) 的位置。该实验依据的原
理是 (4) 。
26．某同学做“验证阿基米德原理”实验，请根据图12中的情境填写实验报告（部分）空
格中的内容。
实验目的：定量研究物体受到的 ( 5 ) 与
它排开水所受的重力之间的关系。
…………
实验数据：
（1）物体受到的浮力是 ( 6 ) 牛。
（2）物体排开水的体积是 ( 7 ) 毫升。
（3）物体排开的水所受重力是 ( 8 ) 牛。
图12
27．小华做“用电流表、电压表测电阻”实验，所需器材齐全且完好，电源电压为1.5伏
的整数倍，滑动变阻器有两种规格可选，分别标有“10欧 3安”和“20欧 2安”字样。
小华选择器材正确连接电路，并使滑动变阻器接入电路的电阻最大。闭合电键后，电流
表、电压表的示数分别如图13(a)、(b)所示，他记下第一组数据。接着，小华移动变阻
器的滑片，当电压表的指针偏转至最大示数处时，电流表的指针自图13(a)位置转过了
三小格，他记下第二组数据……
(a) 图13 (b)
①根据小华的两组数据分别计算两次的测量值（结果保留1位小数）。 (9)
②通过计算说明小华所用电源的电压和选择的滑动变阻器规格。 (10)28．冰块浮在水中时，大部分浸入水中；泡沫块浮在水中时，却只有
小部分浸入水中。为探究浮在液体中的物体浸入液体的体积V
浸
与哪些因素有关，某小组同学用量杯、天平及若干实心物体等器
材，分别放在两种液体中进行实验，如图14所示。表一记录了他
们实验时得到并整理的数据。
图14
表 序号 1 2 3 4 5 6 7 8 9
液体的密度ρ (g/cm3) 1.0 1.0 1.2
液
一 物体的密度ρ (g/cm3) 0.4 0.6 0.6
物
物体的体积V (cm3) 50 100 150 50 100 150 50 100 150
物
浸入的体积V (cm3) 20 40 60 30 60 90 25 50 75
浸
表 ρ :ρ 2:5 3:5 1:2
物 液
二
V :V
浸 物
①分析表一中序号1、2与3（或4、5与6，或7、8与9）的数据及相关条件可初步得
出：当ρ 和ρ 相同， (11) 。
液 物
②分析表一中序号 (12) 的数据及相关条件可初步得出：当ρ 和V 相同，ρ 越
液 物 物
大，V 越大。
浸
③分析表一中序号4与7（或5与8，或6与9）的数据及相关条件可初步得出：当
(13) ，ρ 越大，V 越小。
液 浸
④小组同学进一步综合分析表一中的数据有了新发现，他们将经计算得到的数据记录在
表二中（未全）。
表二中空缺的数据依次为 (14) 、 (15) 、 (16) 。
按表二填写完整后的数据所反映的规律推理：若体积为180cm3、密度为0.5g/cm3的实
心物体浮在密度为1.5g/cm3的液体中，则物体浸入液体的体积为 (17) cm3。
