金山区 2016~2017 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） 17.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

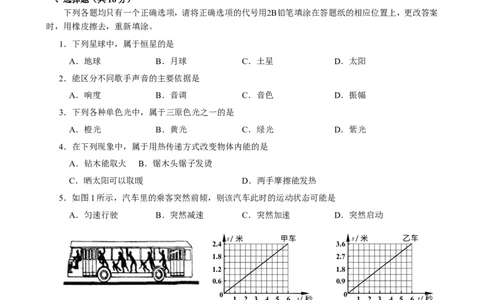

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案
时，用橡皮擦去，重新填涂。
1．下列星球中，属于恒星的是
A．地球 B．月球 C．土星 D．太阳
2．能区分不同歌手声音的主要依据是
A．响度 B．音调 C．音色 D．振幅
3．下列各种单色光中，属于三原色光之一的是
A．橙光 B．黄光 C．绿光 D．紫光
4．在下列现象中，属于用热传递方式改变物体内能的是
A．钻木能取火 B．锯木头锯子发烫
C．晒太阳可以取暖 D．两手摩擦能发热
5．如图1所示，汽车里的乘客突然前倾，则该汽车此时的运动状态可能是
A．匀速行驶 B．突然减速 C．突然加速 D．突然启动
s/米 甲车 s/米 乙车
2.4 3.6
1.8 2.7
1.2 1.8
0.6 0.9
0 0
1 2 3 4 5 6 t/秒 1 2 3 4 5 6 t/秒
图1 （a）图2（b）
6．甲、乙两车同时从A、B两地沿同一直线向东运动，它们的s-t图像分别如图2（a）和（b）所示。若经过6
秒钟两车相遇，则A、B两地间的距离为
A．1.2米 B．2.4米 C．3.6米 D．6米
7．物体从距凸透镜24厘米处，沿主光轴移动到距透镜16厘米处的过程中，光屏上所成的像，由缩小的
像变为放大的像，则该透镜的焦距可能为
A．8厘米 B．10厘米 C．12厘米 D．16厘米8．如图3所示A、B两只柱状容器（S ＞S ），分别盛有密度为ρ 和ρ 的两种不同液体，其质量分别为m
A B 甲 乙
和m ，现将同一小球分别浸入两种液体中如图所示的位置时，液体对两容器底部的压力相等。则
甲 乙
A．m ＜m
甲 乙
B．ρ ＞ρ 甲 乙
甲 乙
C．将小球从容器中取出，液体对两容器底部的压力F ＞F
甲 乙
D．将小球从容器中取出，液体对两容器底部的压力F ＜F
甲 乙 A 图3 B

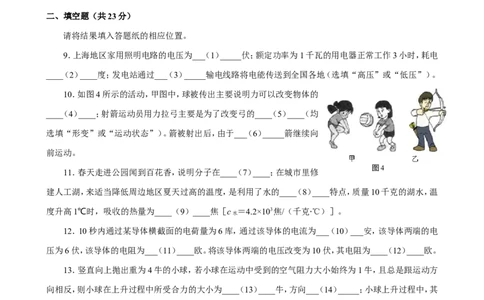

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．上海地区家用照明电路的电压为___（1）_____伏；额定功率为1千瓦的用电器正常工作3小时，耗电
____（2）____度；发电站通过___（3）_____输电线路将电能传送到全国各地（选填“高压”或“低压”）。
10．如图4所示的活动，甲图中，球被传出主要说明力可以改变物体的
____（4）____；射箭运动员用力拉弓主要是为了改变弓的____（5）____（均
选填“形变”或“运动状态”）。箭被射出后，由于___（6）_____箭继续向
前运动。
图4
11．春天走进公园闻到百花香，说明分子在____（7）____；在城市里修
建人工湖，来适当降低周边地区夏天过高的温度，是利用了水的____（8）____特点，质量10千克的湖水，温
度升高1℃时，吸收的热量为____（9）____焦［c ＝4.2×103焦/（千克∙℃）］。
水
12．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为___（10）___安，该导体两端的电
压为6伏，该导体的电阻为___（11）____欧。将该导体两端的电压改变为10伏，其电阻为____（12）____欧。
13．竖直向上抛出重为4牛的小球，若小球在运动中受到的空气阻力大小始终为1牛，且总是跟运动方
向相反，则小球在上升过程中所受合力的大小为____（13）____牛，方向___（14）_____；小球上升过程中，其
重力势能____（15）____（均选填“变大”、“变小”或“不变”）。
P
14．如图5所示电路，电源电压保持不变，当电键S闭合时，电流表的 示
R S
2
数____（16）_____，电压表的示数____（17）____，向右移动滑动变阻器R A 的
2
R
1
滑片P时，电压表示数变化量与电流表示数变化量的比值将____（18）
V
_____（均选填“变小”、“不变”或“变大”）。 图515．下表记录了声波在不同温度条件下的、不同种类的气体中的传播速度，请根据表中的相关数据回答
下列问题：
声速
温度(℃) 气体种类
（米/秒） 空气 氢气 氦气 氮气 二氧化碳
03311261891337269103371284908343273203431306924349279303491328939355283
① 当温度为10℃时，声波在空气中的传播速度为_____（19）______米/秒。
② 声波的传播速度与温度的关系是：_____（20）______。
③ 根据表格中的数据，最大飞行速度一定的飞机要在空气中超音速飞行，在什么条件下更容易
成功？_____（21）______

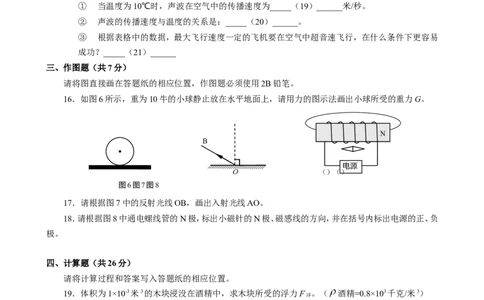

三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．如图6所示，重为10牛的小球静止放在水平地面上，请用力的图示法画出小球所受的重力G。
N
B
电源
O （）（）
图6图7图8
17．请根据图7中的反射光线OB，画出入射光线AO。
18．请根据图8中通电螺线管的N极，标出小磁针的N极、磁感线的方向，并在括号内标出电源的正、负
极。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．体积为1×10-3米3的木块浸没在酒精中，求木块所受的浮力F 。（ 酒精=0.8×103千克/米3）
浮
20．工人用如图9所示的滑轮装置，把重为100 N的物体匀速向上提起，在10秒内绳子自由端上升了6
米。不计绳子和滑轮之间的摩擦及滑轮重，求：①绳子自由端的拉力F所做的功W。②拉力F的功率。
图921．如图1所示的电路中，电源电压保持不变。
①若电阻R 的阻值为20欧，当电键S闭合时，电流表A的示数为0.5安。求电阻R 的两端电压U 和10
1 1 1
秒钟电流通过电阻R 所做的功W。
1 1
②若闭合电键S后，将滑动变阻器R 的滑片P从a端移到b端时，电流表、电压表的示数如下表所示。
2
求：电源电压U和电阻R 的阻值。
1
ba P
滑片P 电流表A 电压表V
R R
1 2 的位置 的示数 的示数
A V
a 0.2A 4V
图9 S b 0.6A 0V
图10
22．如图11所示，底面积分别为S和2S的柱形容器甲和乙放在水平桌面上，容器质量忽略不计，容器
甲中酒精的深度为3h，容器乙中水的深度为2h。
①若h＝0.05米，S＝0.005米2，求：乙容器对水平桌面的压强p 。
乙②若从两容器中分别抽出质量均为m的酒精和水后，剩余酒精对甲容器底的压强为p ，剩余水对乙
酒精
容器底的压强为p ，且p <p ，求：质量m的取值范围，结果请用题目中的字母符号表示。（ρ ＝1.0×103
水 酒精 水 水
千克/米3，ρ ＝0.8×103千克/米3）
酒精
酒精
水
甲 图11 乙
五、实验题（共18分）
测力计
单位:N
请根据要求在答题纸的相应位置作答。
0 0
23．图11（a）是1 “用1弹簧测力计测物体重力”的实验，实验前测力计应沿___（1）___方向进行调零，图中
被测物体的重力为2 ___（2 2）___牛。使用如图11（b）所示的电压表测电压时，应将它与被测导体___（3）___联，
3 3
4 4
5 5必须使电流从它的____（4）____接线柱流入。
（a）图12（b）
24．在“探究平面镜成像的特点”实验中，垂直于水平桌面放置一块____（5）____作为平面镜，选择两
只完全相同的蜡烛进行实验的目的是为了____（6）____。为了“探究物质质量与体积的关系”，小明选用某
种液体进行实验，为了定量研究，他要量取不同____（7）____的这种液体进行多次实验，归纳得出结论后，
小明又换不同种类的液体重复进行实验，其目的是为了____（8）____。
25.小明同学在做“测定小灯泡的电功率”的实验时，按照如图13（a）所示的电路图连接电路，其中电源
电压为4.5伏且保持不变，小灯额定电压为3.8V，滑动变阻器上标有“25Ω lA”的字样。实验时，小明操作步
骤正确，但闭合电键后发现小灯不亮。小明猜想可能是：A、小灯泡断路了；B、小灯泡短路了；C、滑动变阻器
断路了。
①小明想借助电路中的电流表和电压表验证自己的猜想，请你帮助小明完成下表的填写。___（9）___
猜想 电流表示数（A） 电压表示数（V）
V
P 如果A成立
R 如果B成立
L p
A
如果C成立
S
图13（a）
②经过验证后，小明排除故障继续实验。他发现电压表0~15V量程已
损坏，于是重新设计电路进行实验，当他调节滑片P的位置，使电压表示数
达到____（10）______伏时，说明小灯泡正常发光，此时电流表示数如图13
（b）所示，则小灯泡的额定功率为_____ （11）_____瓦。
图13（b）
26．某小组同学在学习了支点、动力和阻力的概念后，想研究“用杠杆上同一点C提起重物，能够提
起重物重力的大小与哪些因素有关”，他们用如图14所示的装置进行实验，用钩码代替重物悬挂在杠
杆的C点（每只钩码重0.5牛），用测力计对杠杆施加向上的动力F，每次都将杠杆拉到水平位置保持静
止，然后将图14（a）、（b）和（c）的实验数据分别记录在表一、表二和表三中。θ
C O C O C O
A
A B D A
（a）图14（b）（c）
表一（动力F=1牛） 表二（d=40厘米） 表三（动力F=1牛）
支点到力F作用 实 实 支点到力F作用
实验 钩码重 动力F 钩码重 动力方向 钩码重
点 验 验 线
序号 （牛） （牛） （牛） θ（度） （牛）
的距离d（厘米） 序 序 的距离l（厘米）
号 号
1 40 2.0 4 0.5 1.0 7 左偏60 1.0 20
2 30 1.5 5 1.0 2.0 8 左偏40 1.5 30
3 10 0.5 6 1.5 3.0 9 竖直向上 2.0 40
10 右偏40 1.5 30
11 右偏60 1.0 20
① 分析比较表一的实验数据及相关条件可知：该小组同学想利用图14（a）的实验装置研究杠
杆上同一点C提起物体的重力大小与____（12）______的关系。
②分析比较表二的实验数据及相关条件可得到的初步结论是：当动力F的方向和d的大小不变时，
_____（13）_____。
③分析比较表三中第二列和第三列的实验数据及相关条件发现：当动力F和d的大小不变时，杠杆
上同一点C提起物体的重力大小与动力F的方向____（14）______有关（选填“一定”或 “不一定”）。
④同学们在老师的指导下，重复了图13（c）的实验，测量了支点到动力F作用线的垂直距离l，并将
测量结果填写在表三中的最后一列，然后思考了表一中支点到动力F作用线的垂直距离l，最后他们综
合分析表一和表三的实验数据及相关条件，归纳得出的结论是：_____（15）_____。金山区 2016-2017 学年第二学期初三年级质量检测
物理部分参考答案
题号 答案及评分标准
一、16分 1．D。 2．C。 3．C。 4．C。 5．B。
（每题2分） 6．A。 7．B 。 8．C。
9．220；3；高压。 10．形变；运动状态；惯性。
11．不停地做无规则运动；比热容较大；4.2×104。12．0.6；10；10。
二、23分 13．5；竖直向下；变大。 14．变大；变小；不变。
15．337；在同种气体中，声波的传播速度随气体温度升高变大；
在低温环境下更容易成功。
（14题第三格、15题第二格每格2分，其余每格1分）
16．力的大小、方向各1分。
三、7分
17．光线正确、角度相等各1分。
18．小磁针的N极、磁感线方向，电源的正、负极各1分。
V ＝V ＝1×10-3米3 1分
排 物
F ＝ρ gV
浮 水 排
19
＝0.8×103千克/米3×9.8牛/千克×1×10-3米3
（3分）
＝7.84牛 2分
说明：在计算中，有关单位错写、漏写，总扣1分。
① F＝0.5G＝50牛1分
W＝Fs＝50牛×6米＝300焦 2分
20
②
（5分）
2分
四、
①
26分 U
1
＝I
1
R
1
＝0.5安×20欧＝10伏 2分
W＝U I t＝10伏×0.5安×10秒＝50焦 3分
1 1 1
②
当滑片P在a点时，
U＝I (R＋R）＝0.2安×(R＋R）＝0.2安×R＋4伏 1分
21 1 2 1 2 1
（9分） 当滑片P在b点时，U＝U＝I R＝0.6安×R 1分
1 1 1 1
∵电源电压不变，
∴0.2安×R＋4伏＝0.6安×R
1 1
R＝10欧
1
U＝6伏 2分
①V ＝2S×2h＝10-3米3
水
m ＝ρ V ＝1.0×103千克/米3×0-3米3＝1千克 1分
水 水 水
22
F ＝G ＝m g＝1千克×9.8牛/千克＝9.8牛 2分
乙 水 水
（9分）
2分② ∵从两容器中分别抽出质量均为m的酒精和水后，p <p ，根据p＝ρgh
酒精 水
ρ g（3h- ）<ρ g（2h- ） 2分
酒精 水
m > 2hS（3ρ -2ρ ） 1分
酒精 水
∴ 3ρ hS>m > 2hS（3ρ -2ρ ） 1分
酒精 酒精 水
24. 竖直； 1.6；并；正。
23~24（8
25. 玻璃板；比较像与物体的大小；
分）
体积；验证实验结论的普遍性。
①
猜想 电流表示数（A） 电压表示数（V）
如果A成立 0 4.5
25 如果B成立 0.18 0
（5分）
如果C成立 0 0
五、
18分 ② 0.7；1.14。
① 支点到作用点的距离d；
杠杆上同一点C提起物体的重力的大小与动力F成正比；
②
不一定；
③
26
当动力F与支点到动力F作用线的垂直距离l的乘积越大，杠杆上同一点C提
（5分） ④
起物体的重力越大。
（当动力F的大小不变时，杠杆上同一点C提起物体的重力大小与支点到动力
F作用线的垂直距离l成正比。）
注：其他答案若合理正确也可给分。
（说明：①~③每格1分，第④题2分）
