长宁、金山区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（20分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应
位置上，更改答案时.用橡皮擦去，重新填涂。
1、将一块木板截成长短不同的两段，则下列关于两段木板的物理量的大小相同的是
A、质量 B、体积 C、重力 D、密度
2、第一个用实验的方法测定大气压强值的科学家是
A、牛顿 B、帕斯卡 C、托里拆利 D、阿基米德
3、书包带做的很宽，其目的是为了
A、增大压力 B、减小压力 C、减小压强 D、增大压强
4、实验室使用的小灯泡正常工作时的电流约为
A、0.05安 B、0.2安 C、1安 D、2安

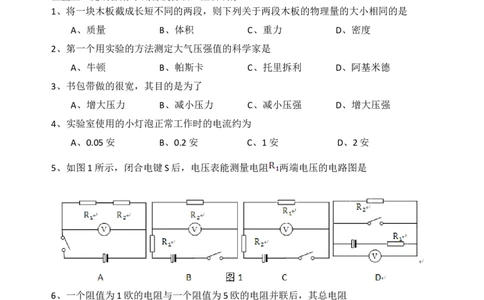

5、如图1所示，闭合电键S后，电压表能测量电阻 两端电压的电路图是
6、一个阻值为1欧的电阻与一个阻值为5欧的电阻并联后，其总电阻
A、大于5欧 B、大于1欧、小于5欧 C、等于1欧 D、小于1欧
7、下列研究中所使用的科学方法相同的是
①研究导体中电流与该导体两端电压的关系 ②研究电流时，用水流比作电流
③研究串联电路时，引入“总电阻”的概念 ④研究影响导体电阻大小的因素
A、①和② B、①和④ C、②和③ D、③和④8、如图2所示，AC和DF为直径、长度均相同的铜导线和镍铬合金线，B和E分别为AC和
DF的中点.为了研究导体的电阻大小是否与长度有关，应分别接入
A
B
R
C
L
图2
F
E
D
A、AB与DE B、DE与AC C、AB与DF D、DE与DF

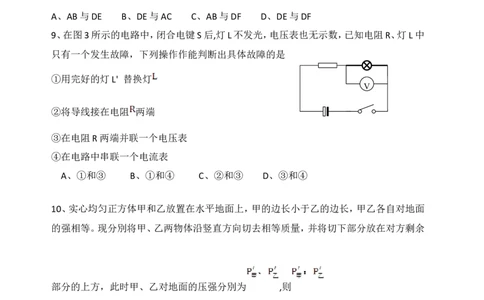

9、在图3所示的电路中，闭合电键S后,灯L不发光，电压表也无示数，已知电阻R、灯L中
只有一个发生故障，下列操作作能判断出具体故障的是
S
①用完好的灯L' 替换灯
V
②将导线接在电阻 两端
③在电阻R两端并联一个电压表
④在电路中串联一个电流表
A、①和③ B、①和④ C、②和③ D、③和④
10、实心均匀正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲乙各自对地面
的强相等。现分別将甲、乙两物体沿竖直方向切去相等质量，并将切下部分放在对方剩余
部分的上方，此时甲、乙对地面的压强分別为 ,则
A、一定大于1 B、一定小于1 C、可能等于1 D可能小于1
二、填空题(共27分)
请将结果填入答题纸的相应位置.
11、我国家庭电路的电压为_______伏，家用空调与日光灯之间是_____连接的,日光灯二
作时清耗的是______能，用_______表测量。
12、冰的密度为 ，其单位读作____________________,体积为1m³的冰熔
化成水后，水的质量为_______kg,水的体积为________m³。

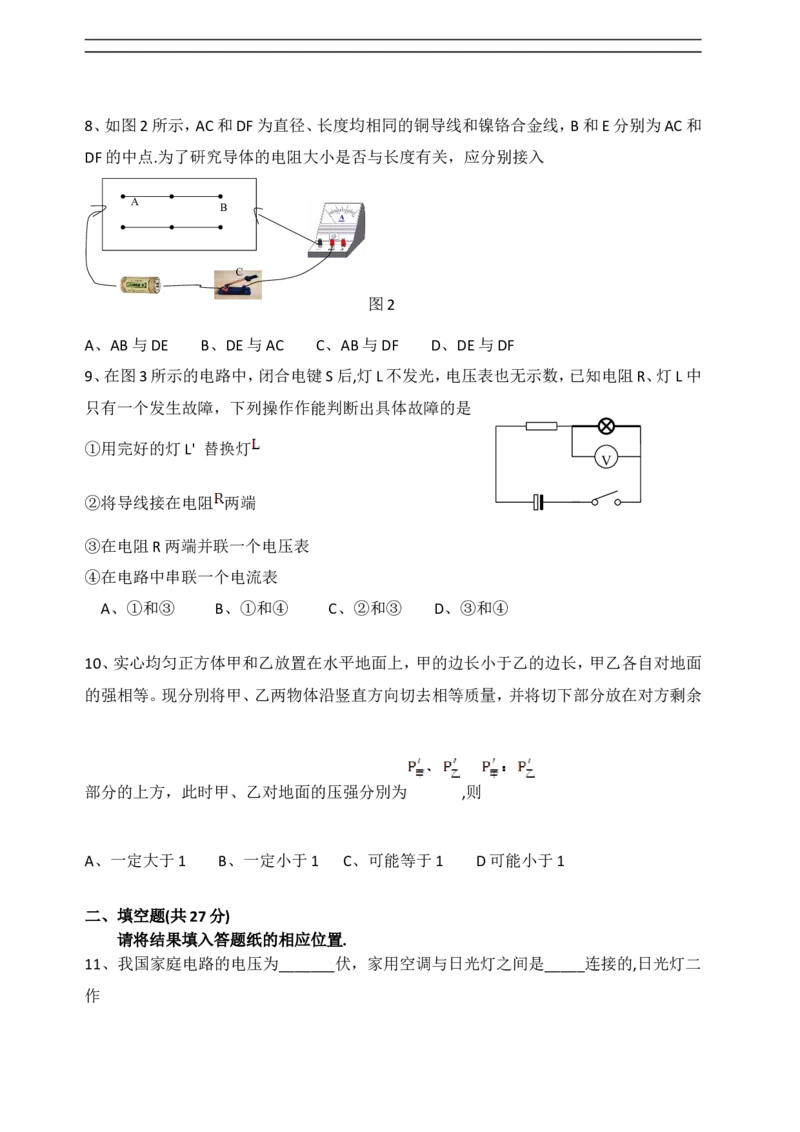

13、如图4所示，应用连通器原理的是图______;应用阿基米德原理的是图______;应用大
气压强的是图_________.（均选填“A”、“B”“C”或“D”）

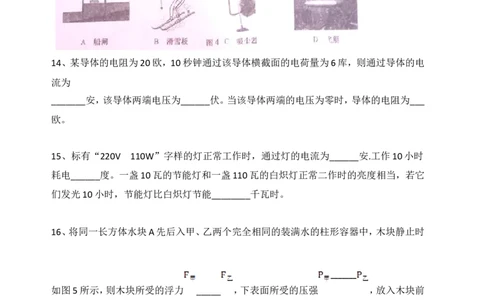

14、某导体的电阻为20欧，10秒钟通过该导体横截面的电荷量为6库，则通过导体的电
流为
_______安，该导体两端电压为______伏。当该导体两端的电压为零时，导体的电阻为___
欧。
15、标有“220V 110W”字样的灯正常工作时，通过灯的电流为______安.工作10小时
耗电______度。一盏10瓦的节能灯和一盏110瓦的白炽灯正常二作时的亮度相当，若它
们发光10小时，节能灯比白炽灯节能________千瓦时。
16、将同一长方体水块A先后入甲、乙两个完全相同的装满水的柱形容器中，木块静止时
如图5所示，则木块所受的浮力 _____ ，下表面所受的压强 ，放入木块前
后容器对桌面的压强变化量 。（均选填“大于”、“等于”或“小于”）。图5 图6
17、如图6所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移
动时，电表示数不变的是______,电流表A2与电流表A的示数的比值将______（选填“变
大”、“不变”或“变小”）。

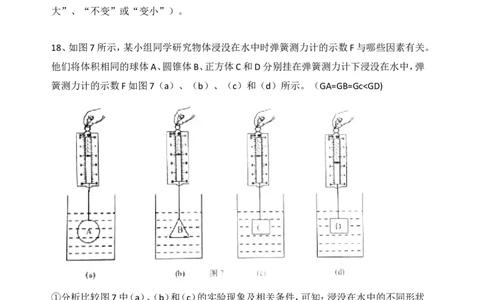

18、如图7所示，某小组同学研究物体浸没在水中时弹簧测力计的示数F与哪些因素有关。
他们将体积相同的球体A、圆锥体B、正方体C和D分别挂在弹簧测力计下浸没在水中，弹
簧测力计的示数F如图7（a）、（b）、（c）和（d）所示。（GA=GB=Gc<GD)
①分析比较图7中（a）、（b）和（c）的实验现象及相关条件，可知：浸没在水中的不同形状
的物体，重力和体积相同时，__________________________________________________。
②分析比较图7中（c）和（d）的实验现象及相关条件，可知：____________________
____________________________________________________________________________
___。
三、作图题（共9分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

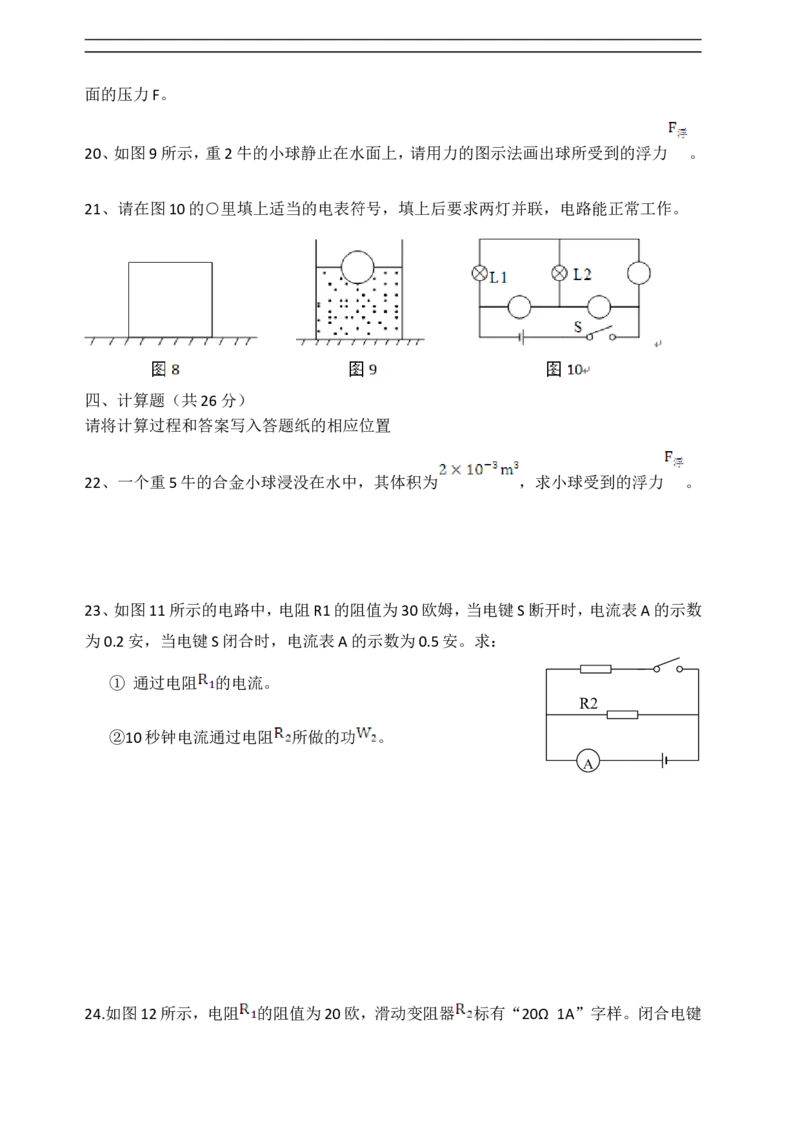

19、如图8所示，一个重为4牛的木块放置在水平地面上，请用力的图示法画出木块对地面的压力F。
20、如图9所示，重2牛的小球静止在水面上，请用力的图示法画出球所受到的浮力 。
21、请在图10的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置
22、一个重5牛的合金小球浸没在水中，其体积为 ，求小球受到的浮力 。
23、如图11所示的电路中，电阻R1的阻值为30欧姆，当电键S断开时，电
S
流表A的示R1数
为0.2安，当电键S闭合时，电流表A的示数为0.5安。求：
① 通过电阻 的电流。
R2
②10秒钟电流通过电阻 所做的功 。
A
24.如图12所示，电阻 的阻值为20欧，滑动变阻器 标有“20Ω 1A”字样。闭合电键S，将滑动变阻器的滑片P移至最左端时，电流表的示数为0.3安。求：
① 电源电压。
②移动滑动变阻器的滑片P，当电流表示数为0.2安时，电阻 消耗的电功率 。
③现有三个定值电阻，阻值分别为4欧、6欧、12欧，设想从中选择一
个电阻来替换 ，要求：闭合电键S，在移动滑片P的过程中，两电表 R2 R1
指针分别能达到某量程的满刻度，且电路能正常工作，则：
（a）应选用____欧的电阻代替电阻 ；
V
A
（b）为满足要求时滑动变阻器 的取值范围。
S
25.如例13所示，底面积为0.02㎡、高为0.15米的薄壁圆柱形容器甲，放健于水平地面上
内
盛有0.1米深的水;另有高为0.4米的圆柱形木块乙，同样放置干水平地面上，底面积为
0.01㎡，密度为0.5 。求：
①水对容器底部的压强 。②圆柱形木块乙的质量 。
③若在乙上方沿水平方向切去厚为 的木块，并将切去部分
竖直放在容器甲内，此时水对容器底部的压强增加量为 ，
容器对地面的压强增加量为 ，请求出 与 相等时
的 的取值范围。
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
26.如图14所示，使用托盘天平测质量时，被测物体应放置在______盘，在判断天平是否
水平平衡时，眼睛应注意观察_______.使用电压表时，应将它______到待测电路中（选填
“串联”或“并联”），如图15所示的电压表的读数为_____伏。
27.如图16所示实验装置的名称为_______，可用来探究液体内部的压强与哪些因素有关，
实验时通过观察______来比较压强大小。“测定物质的密度”的实验原理是_______，实
验中需要测量的物理量是_________。

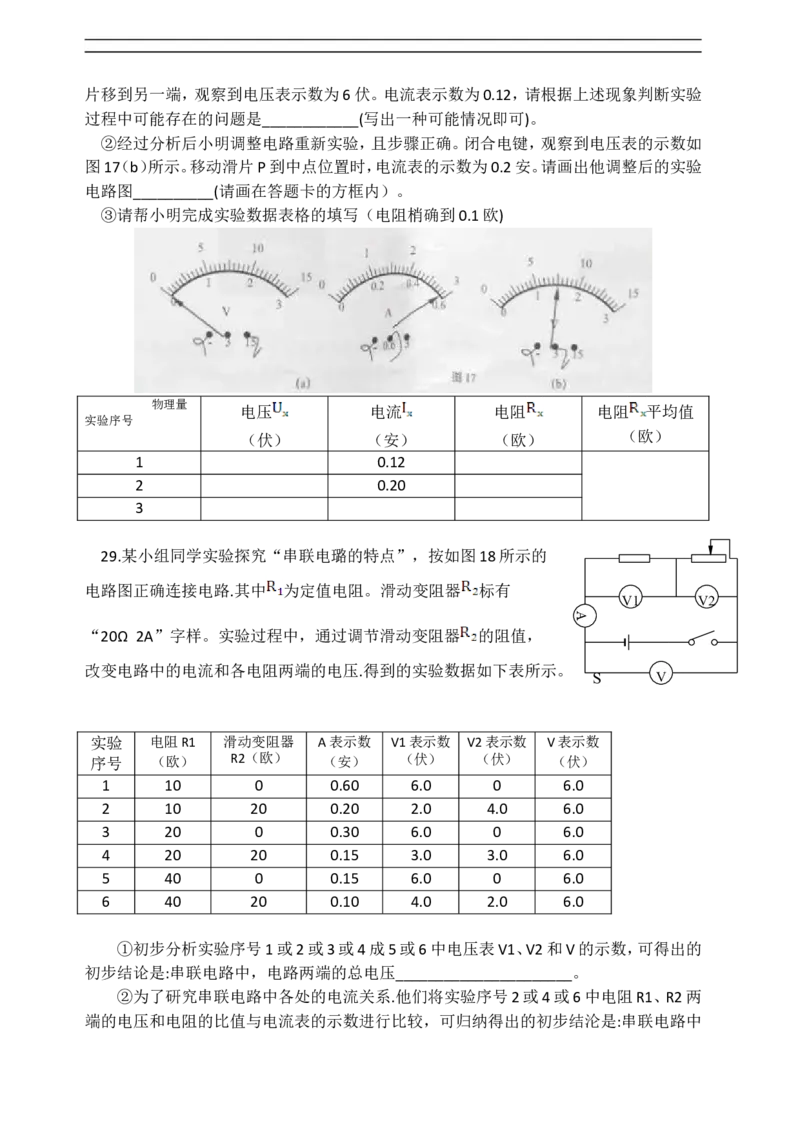

28、小明同学在做“用电流表电压表测电阻”的实验时，实验器材齐全且完好。
①他连接电路，闭合电键S，观察到电压表、电流表的示数如图17（a）所示，接着他将滑片移到另一端，观察到电压表示数为6伏。电流表示数为0.12，请根据上述现象判断实验
过程中可能存在的问题是____________(写出一种可能情况即可)。
②经过分析后小明调整电路重新实验，且步骤正确。闭合电键，观察到电压表的示数如
图17（b）所示。移动滑片P到中点位置时，电流表的示数为0.2安。请画出他调整后的实验
电路图__________(请画在答题卡的方框内）。
③请帮小明完成实验数据表格的填写（电阻梢确到0.1欧)
物理量
电压 电流 电阻 电阻 平均值
实验序号
（伏） （安） （欧） （欧）
1 0.12
2 0.20
R2 R1
3
29.某小组同学实验探究“串联电璐的特点”，按如图18所示的
电路图正确连接电路.其中 为定值电阻。滑动变阻器 标有
V1 V2
A
“20Ω 2A”字样。实验过程中，通过调节滑动变阻器 的阻值，
改变电路中的电流和各电阻两端的电压.得到的实验数据如下表所示。
S V
实验 电阻R1 滑动变阻器 A表示数 V1表示数 V2表示数 V表示数
序号 （欧） R2（欧） （安） （伏） （伏） （伏）
1 10 0 0.60 6.0 0 6.0
2 10 20 0.20 2.0 4.0 6.0
3 20 0 0.30 6.0 0 6.0
4 20 20 0.15 3.0 3.0 6.0
5 40 0 0.15 6.0 0 6.0
6 40 20 0.10 4.0 2.0 6.0
①初步分析实验序号1或2或3或4成5或6中电压表V1、V2和V的示数，可得出的
初步结论是:串联电路中，电路两端的总电压______________________。
②为了研究串联电路中各处的电流关系.他们将实验序号2或4或6中电阻R1、R2两
端的电压和电阻的比值与电流表的示数进行比较，可归纳得出的初步结沦是:串联电路中电流___
______________________。
③初步分析实验序号_________中第二、三、四列的定值电阻R1、滑动变阻器R2和电流表
A的数据，可归纳得出的结论是:串联电路中，总电阻等于各串联电阻的阻值之和。
④该小组同学进一步综合分析表格中的实验数据:
(a)分析比较实验序号1与2、3与4或5与6中定值电阻R1的阻值与电压表V1的示
数变化量，电流表A的示数变化量之间的关系，可以得到的结论是：串联电路中，电源电
压不变，
______________________。
(b)分析比较实脸序号1与2、3与4和5与6中的电流表A的示数变化量与定值电
阻R1的阻值，滑动变阻器R2的阻值变化量之间的关系，可以得到的结论是:串联电路中，
电源电压不变，_____________________________。
2017 年上海市长宁区中考物理一模试卷
（满分 100 分，考试时间 90 分钟）
一.单选题（共 20 分）下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸
相应的位置上
1..将一块木板截成长短不同的两段，则下列关于两段木板的物理量的大小相同的是（ ）
A.质量 B.体积 C.重力 D.密度
【答案】D
【解析】：将一根长木板截成长短不同的两段，因长短不同，则质量和体积都不同，但密度与质量和体积
没有关系，所以这两段木板的密度不变，仍然相等 ．
故选D．
密度是物质的一种属性，它不会随质量和体积的变化而变化．
本题考查密度的属性，关键是知道密度与物质的质量和体积没有关系．
2. 2.第一个用实验的方法测定大气压强值的科学家是（ ）
A.牛顿 B.帕斯卡 C.托里拆利 D.阿基米德
【答案】C
【解析】
A、牛顿研究了牛顿三大定律．不符合题意．
B、帕斯卡研究了帕斯卡定律，研究了液体压强问题．不符合题意．
C、托里拆利研究了托里拆利实验，准确测量大气压的值．符合题意．
D、阿基米德发现了杠杆平衡条件和浮力的影响因素．不符合题意．
故选C．
识记准确测量大气压值的实验是托里拆利实验，托里拆利实验是由托里拆利完成的．我们要记住一些科学家的主要贡献，例如牛顿、托里拆利、帕斯卡、伽利略、奥斯特、法拉第、安培、伏特、
欧姆、焦耳、爱因斯坦等等．
3.书包带做的很宽，其目的是为了（ ）
A. 增大压力 B. 减小压力 C. 减小压强 D. 增大压强
【答案】C
【解析】：书包背带做的很宽，是在压力一定时通过增大受力面积来减小压强．
故选C．
减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定时，通过减小压力来
减小压强．
掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题．
4. 实验室使用的小灯泡正常工作时的电流约为（ ）
A. 0.05安 B. 0.2安 C. 1安 D. 2安
【答案】B
【解析】：
实验室里学生实验所用的小灯泡，其额定电压通常为2.5V，额定功率大约为0.6W；
故正常发光时的电流约：I===0.24A；与选项B接近．
故选B．
首先估计小灯泡的额定电压和额定功率，然后估计电功率的公式P=UI，变形后可估计小灯泡正常发光
电流．
本题的解题关键是了解实验室使用的小灯泡的电压和电功率的大小．

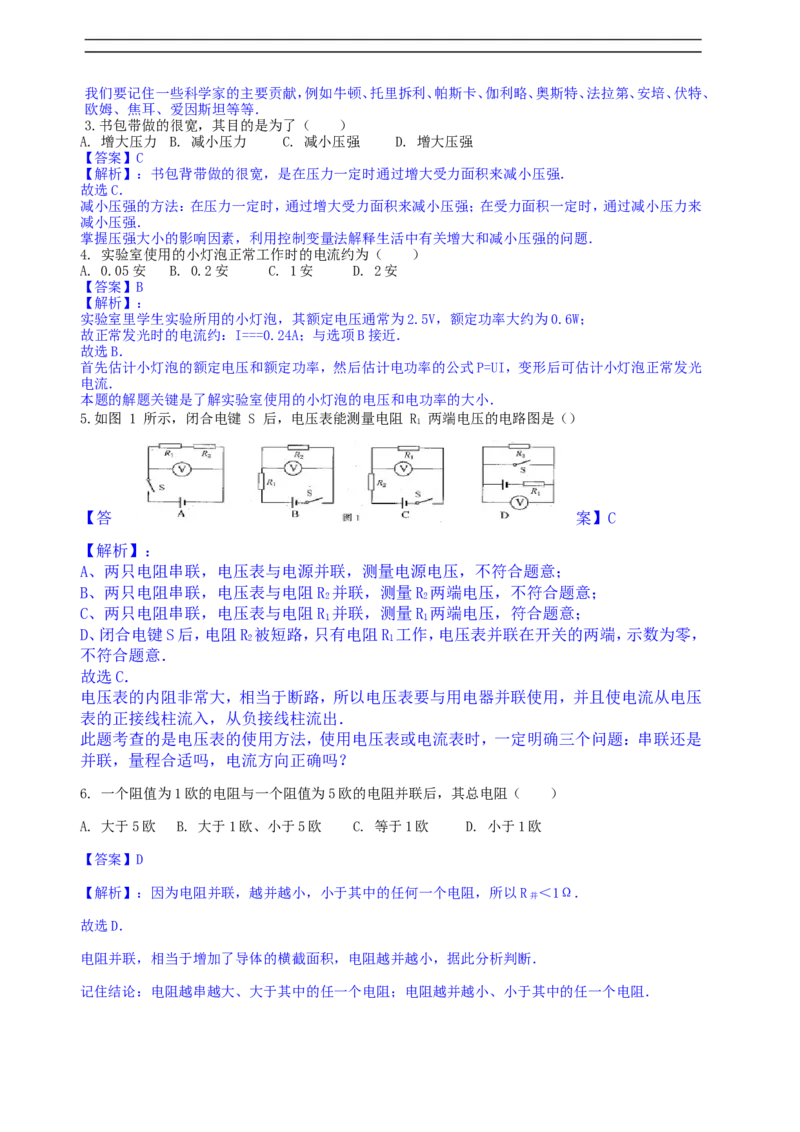

5.如图 1 所示，闭合电键 S 后，电压表能测量电阻 R 两端电压的电路图是（）
1
【答 案】C
【解析】 ：
A、两只电阻串联，电压表与电源并联，测量电源电压，不符合题 意；
B、两只电阻串联，电压表与电阻R 并联，测量R 两端电压，不符合题意；
2 2
C、两只电阻串联，电压表与电阻R 并联，测量R 两端电压，符合题意；
1 1
D、闭合电键S后，电阻R 被短路，只有电阻R 工作，电压表并联在开关的两端，示数为零，
2 1
不符合题意．
故选C．
电压表的内阻非常大，相当于断路，所以电压表要与用电器并联使用，并且使电流从电压
表的正接线柱流入，从负接线柱流出．
此题考查的是电压表的使用方法，使用电压表或电流表时，一定明确三个问题：串联还是
并联，量程合适吗，电流方向正确吗？
6. 一个阻值为1欧的电阻与一个阻值为5欧的电阻并联后，其总电阻（ ）
A. 大于5欧 B. 大于1欧、小于5欧 C. 等于1欧 D. 小于1欧
【答案】D
【解析】：因为电阻并联，越并越小，小于其中的任何一个电阻，所以R ＜1Ω．
并
故选D．
电阻并联，相当于增加了导体的横截面积，电阻越并越小，据此分析判断．
记住结论：电阻越串越大、大于其中的任一个电阻；电阻越并越小、小于其中的任一个电阻．7.下列研究中所使用的科学方法相同的是（ ）
①研究导体中电流与该导体两端电压的关系
②研究电流时，用水流比作电流
③研究串联电路时，引入“总电阻”的概念
④研究影响导体电阻大小的因素．
A. ①和② B. ①和④C. ②和③D. ③和④
【答案】B
【解析】 ：
（1）电流与导体两端电压和导体的电阻都有关系，研究电流与电压的关系时，需要保持电
阻一定．采用的是控制变量法；
（2）电流和水流都客观存在，但电流的形成无法直接观察，水流却可以直接观察．电流是电
荷的定向移动形成的，水流是水分子的定向移动形成的．两者的形成有共同之处，用能直
接观察的水流解释不能直接观察的电流的形成，采用的是“类比法”．
（3）在串并联电路中几个电阻共同作用产生的效果与一个电阻产生的效果相同，或一个电
阻再电路中的作用可以由几个电阻共同作用代替，采用的是等效替代法．
（4）影响导体电阻大小的因素有导体的材料、长度和横截面积，研究时需要保持其中的两
个量一定．采用的是控制变量法．
故选B．
对基本的物理研究方法熟悉其本质特征，然后进行判断．
控制变量法：在研究物理问题时，某一物理量往往受几个不同物理量的影响，为了确定各
个不同物理量之间的关系，就需要控制某些量，使其固定不变，改变某一个量，看所研究的
物理量与该物理量之间的关系．
“类比法”是指两类不同事物之间存在某种关系上的相似，从两类不同事物之间找出某
些相似的关系的思维方法；
“等效替代法”是在保证效果相同的前提下，将陌生的、复杂的、难处理的问题转换成等
效的、容易的、易处理的问题的一种方法 ．
解决此类问题的关键是熟悉基本的物理研究方法，在实际问题中能够识别和应用．

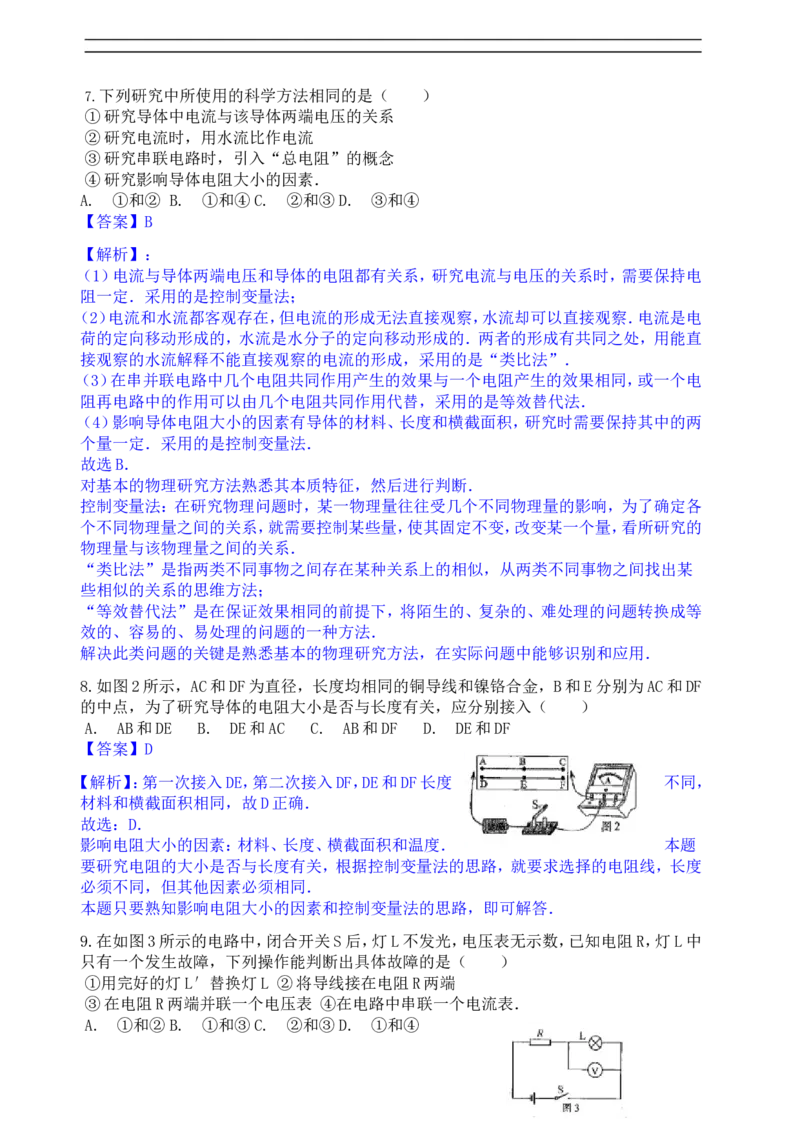

8.如图2所示，AC和DF为直径，长度均相同的铜导线和镍铬合金，B和E分别为AC和DF
的中点，为了研究导体的电阻大小是否与长度有关，应分别接入（ ）
A. AB和DE B. DE和AC C. AB和DF D. DE和DF
【答案】D
【解析】：第一次接入DE，第二次接入DF，DE和DF长度 不同，
材料和横截面积相同，故D正确．
故选：D．
影响电阻大小的因素：材料、长度、横截面积和温度． 本题
要研究电阻的大小是否与长度有关，根据控制变量法的思路，就要求选择的电阻线，长度
必须不同，但其他因素必须相同．
本题只要熟知影响电阻大小的因素和控制变量法的思路，即可解答．
9.在如图3所示的电路中，闭合开关S后，灯L不发光，电压表无示数，已知电阻R，灯L中
只有一个发生故障，下列操作能判断出具体故障的是（ ）
①用完好的灯L′替换灯L ②将导线接在电阻R两端
③在电阻R两端并联一个电压表 ④在电路中串联一个电流表．
A. ①和②B. ①和③C. ②和③D. ①和④二.填空题（共27分）
请将结果填入答题纸的相应位置
【答案】D
【解析】：①用一个完好的小灯泡替换灯泡L，闭合开关，如果小灯泡发光，说明灯泡L短路；
如果小灯泡不发光，说明电阻断路．此方法可以判断电路故障 ；
②将导线接在电阻R两端，无论是电阻断路还是灯泡L短路，电压表都测量电源电压．此
方法不能判断电路故障
③将电压表并联在电阻R两端，闭合开关，电压表示数始终为电源电压，无法确定电路的
故障次方法不能判断出电路的故障；
④在电路中串联一个完好的电流表，闭合开关，如果电流表有示数，说明灯泡L短路；如果
电流表无示数，说明电阻断路．此方法可以判断电路故障 ；
综合分析①④符合题意．
故选D．
分析电路图知，灯泡与定值电阻串联，电压表测量电阻两端电压；闭合开关，电压表示数为
电源电压原因有两个：电阻断路或灯泡短路．
用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压），
此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的
用电器断路．
10.均匀实心正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲、乙各自对水平
地面的压强相等．现分别在两物体上沿竖直方向截去质量相同的部分并分别放在对方剩
余部分的上方，此时甲、乙剩余部分对地面的压强分别为p ′、p ′，则p ′：p ′的值
甲 乙 甲 乙
（ ）
A. 一定大于1 B. 一定小于1C. 可能等于1 D. 可能小于1
【答案】A
【解析】：沿竖直方向截去相同质量前，p =p ；
甲 乙
∵p=
∴p = ，
甲
p =
乙
即 =
∵甲的边长小于乙的边长
∴s ＜s ，m ＜m ；
甲 乙 甲 乙
沿竖直方向截去质量相同的部分，甲减少的质量与总质量的百分比大于乙减少的质量占
总质量的百分比，因此甲减小的面积大于乙减小的面积，物体对地面的压力不变，面积减
小越多，压强增加越大，故p ′大于p ，则p ′：p ′的值一定大于1．
甲 乙′ 甲 乙
故选A．
物体被切去相等质量并叠加后，对水平表面的压力不变，受力面积减小，所以压强都变大，
且面积减小得多的压强增大得多，先判断出哪个物体面积减小的多，然后判断压强的大小
本题考查了压强公式的应用，关键是设甲乙两个正方体的增大压强分别为△p 、△p ，并
甲 乙
根据题意推导出其增大的压强进行求解．
二.填空题（共 27 分）请将结果填入答题纸的相应位置11.我国家庭电路的电压为 ______ 伏，家用空调与日光灯之间是 ______ 连接的，日光
灯工作时消耗的是 ______ 能，用 ______ 去测量．
【答案】220；并联；电；电能 表
【解析】：由电学常识可知，我国家庭电路的电压为220伏；
家用空调与日光灯工作时互不影响，它们之间是并联连接的；
日光灯工作时消耗的是电能，家庭电路中消耗的电能用电能表进行测量．
故答案为：220；并联；电；电能表 ．
知道家庭电路的电压和家庭电路的连接方式．了解日光灯工作时的能量消耗，知道电能表
在家庭电路中的作用可逐一解答．
本题考查的主要是对一些家庭用电常识的了解，难度不大，是我们应该熟知的 ．
12.冰的密度为0.9×103千克/米3，其单位读作 ______ ，体积为1米3的冰熔化成水后，
水的质量为 ______ 千克，水的体积为 ______ 米3．
【答案】千克每立方米；900；0.9
【解析】：千克/米3，读作千克每立方米；
由ρ= 可得，冰的质量：
m =ρ V=0.9×103kg/m3×1m3=900kg，
冰 冰
因为冰化水质量不变，
所以m =m =900kg，
水 冰
水的体积：
V = = =0.9m3．
水
故答案为：千克每立方米；900；0.9．
（1）按复合单位的读法回答；
（2）已知冰的体积和密度，可求冰的质量，冰化水质量不变，知道水的密度，再利用密度公
式求水的体积．
本题考查了学生对密度公式的掌握和运用，知道冰化水质量不变是本题的关键．
13.如图4所示，应用连通器原理的是图 ______ ；应用阿基米德原理的是图 ______ ；应
用大气压强的是图 ______ ．（均选填“A”、“B”、“C”或“D”）
【答案】A；D；C
【解析】：（1）船闸是由闸室和上、下游闸门以及上、下游阀门组成．若船要从上游驶向下游
先打开上游阀门，使闸室和上游构成连通器，水相平后，打开上游闸门，船驶入闸室；然后
打开下游阀门，使下游和闸室构成连通器，闸室和下游水位相平时，打开下游闸门，船驶入
下游．
（2）拖拉机的履带与地面的接触面积大，可使地面的受力面积大，在压力一定时，可减小对
地面的压强，防止拖拉机下陷．
（3）吸尘器能除尘，主要在于它的“头部”装有一个电动抽风机．抽风机的转轴上有风叶轮，通电后，抽风机会以高速转动，使空气高速排出，内外产生压强差，在大气压的作用下
吸入含灰尘的空气．
（4）浸在液体或气体中的物体都受到液体或气体对它施加的竖直向上的浮力．根据阿基米
德原理F =ρgV ，物体受到的浮力只与液体（或气体）的密度和排开液体（或气体）的体
浮 排
积有关．
综上所述：应用连通器原理的是图A中的船闸；应用阿基米德原理的是图D中的飞艇；应用
大气压强的是图C吸尘器．
故答案为：A；D；C．
根据图中的结构特点，分析其所应用的原理，逐一做出判断即可
知道连通器、压强、阿基米德原理和大气压的应用是解决该题的关键 ．
14.某导体的电阻为20欧，10秒通过该导体横截面的电荷量为6库，则通过该导体的电流
为 ______ 安，该导体两端的电压为 ______ 伏，当该导体两端的电压为零时，导体的电
阻为 ______ 欧．
【答案】0.6；12；20
【解析】：通过导体的电流 ：
I= = =0.6A，
由I= 可得，导体两端的电压：
U=IR=0.6A×20Ω=12V；
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端电压为零时，导体的电阻仍为20Ω不变．
故答案为：0.6；12；20．
（1）知道10秒内通过该导体横截面的电荷量，根据I= 求出通过的电流，又知道导体的
电阻，根据欧姆定律求出导体两端的电压；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的
电压和通过的电流无关．
本题考查了电流的定义式和欧姆定律的简单应用，要注意导体的电阻与两端的电压和通
过的电流无关，是一道常见题目．
15.标有“220V 110W”字样的灯正常工作时，通过灯的电流为 ______ 安，工作10小时
耗电 ______ 度．一盏10瓦的节能灯和一盏110瓦的白炽灯正常工作时的亮度相当，若
它们发光10小时，节能灯比白炽灯节能 ______ 千瓦时．
【答案】0.5；1.1；1
【解析】：由P=UI可得，正常工作时通过白炽灯灯丝的电流：
I= = =0.5A，
标有“220V 110W”字样的灯正常工作10h，
耗电的电能，W=Pt=0.11kW×10h=1.1kW•h=1.1度；
由P= 可得，正常发光10h，节能灯与白炽灯相比可节约的电能：
△W=△Pt=（110×10-3kW-10×10-3kW）×10h=1kW•h．
故答案为：0.5；1.1；1．白炽灯正常工作时的功率和额定功率相等，根据P=UI求出通过灯丝的电流；已知工作时
间，由W=Pt求出耗电多少度；白炽灯和节能灯的功率之差即为节约电能的功率，根据W=Pt
求出它们都正常发光10h可节约的电能．
本题考查了电功率公式和电功公式的应用，计算过程要注意单位的换算和统一．
16.将同一长方体木块A先后放入甲、乙两个完全相同的装满水的柱形容器中，木块静止
时如图所示，则木块所受的浮力F ______ F ，下表面所受的压强p ______ p ，放
甲 乙 甲 乙
入木块前后容器对桌面的压强变化量AP ______ AP ．（均选填“大于”、“等于”或
甲 乙
“小于”）
【答案】等于；等于；等 于
【解析】 ：
由图知，木块都漂浮，两木块受到的浮力：F =F ，
甲 乙
因为F =F -F =F ，
浮 下表面 上表面 下表面
所以两图中小木块底部所受水压力相等，
因为p= ，S相同，
所以两图中小木块底部受水压强相等．
因为放入木块前的重力相同，放入同一物体后，重力还相同 ，
根据P= ，G相同，容器的底面积相同，故压强也相同 ．
故答案为：等于；等于；等于 ．
木块在两种液体中都漂浮，根据物体的漂浮条可知两木块受到的浮力关系，而浮力等于物
体上下表面受到的压力差，据此可求两图中小木块底部所受液体压力的大小关系，再根据
压强公式求受液体压强的大小关系．
本题考查了学生对压强公式、物体的漂浮条件的掌握和运用，利用浮力产生的原因F =F
浮 下
-F 是本题的关键．
表面 上表面
17.如图所示的电路中，电源电压保持不变，闭合电键S后，当滑动变阻器P向右移动时，
电表示数不变的是 ______ ，电流表A 与电流表A的示数比值将 ______ （选填“变大”、
2
“不变”或“变小”）．
【答案】电压表V、电流表A ；变小
1
【解析】：由电路图可知，定值电阻R 与滑动变阻器R 并联，电压表测电源的电压，电流表A
1 2
测干路电流，电流表A 测R 支路的电流，电流表A 测R 支路的电流．
1 1 2 2（1）因电源电压保持不变，所以，滑片移动时，电压表的示数不 变；
并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，即电流表
1
A 的示数不变；
1
当滑动变阻器P向右移动时，变阻器接入电路中的电阻变大，由I= SHAPE \* MERGEFORMAT
可知，通过R 的电流变小，即电流表A 的示数变小；
2 2
因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变
小；
综上可知，电表示数不变的是电压表V、电流表A ；
1
（2）因电流表A 的示数变小，电流表A 的示数不变，
2 1
所以，电流表A 2 与电流表A的示数比值 SHAPE \* MERGEFORMAT = = 变小
故答案为：电压表V、电流表A ；变小．
1
由电路图可知，定值电阻R 与滑动变阻器R 并联，电压表测电源的电压，电流表A测干路
1 2
电流，电流表A 测R 支路的电流，电流表A 测R 支路的电流．根据电源的电压可知滑片移
1 1 2 2
动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过
R 电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R 电
1 2
流的变化，根据并联电路的电流特点可知干路电流的变化，再根据并联电路的电流特点得
出电流表A 与电流表A的示数比值，然后得出答案．
2
本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，正确的表示出电
流表A 与电流表A的示数比值是解题的关键．
2
18.如图所示，某小组同学研究物体浸没在水中时弹簧测力计的示数F与哪些因素有关，
他们将体积相同的球体A，思棱体B、正方体C和D分别挂在弹簧测力计下浸没在水中，弹
簧测力计的示数如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G =G =G ＜G ）
A B C D
（1）分析比较图（a）、（b）和（c）的实验现象及相关条件，可知：浸没在水中的不同形状的
物体，重力和体积相同时 ______ ．
（2）分析比较图（c）和（d）的实验现象及相关条件，可知： ______ ．
【答案】
物体浸没在水中时，弹簧测力计的示数与物体的形状无关；物体浸没在水中时，弹簧测力
计的示数与物体自身的重力有关
【解析】解：（1）分析比较图（a）和（b）和（c）可以看出，物体的体积相同，所受的重力G =G =G ，只
A B C
是物体的形状不同．此时它们排水的体积相同，所受浮力相同，弹簧测力计的示数不变．
因此可得出的结论是：物体浸没在水中时，弹簧测力计的示数与物体的形状无关 ．
（2）分析比较图（c）和（d）可以看出，两物体的重力不同，体积相同，所受的浮力相同，但
弹簧测力计的示数不同．因此可得出的结论是：物体浸没在水中时，弹簧测力计的示数与
物体自身的重力有关．
故答案为：（1）物体浸没在水中时，弹簧测力计的示数与物体的形状无关 ；
（2）物体浸没在水中时，弹簧测力计的示数与物体自身的重力有关 ．
分析图示实验情景，根据实验控制的变量与实验现象得出实验结论．
本题考查了实验现象分析，应用控制变量法分析图示实验、根据实验现象即可得出正确结
论；要掌握控制变量法的应用．
三.作图题（共 9 分）
请将图直接画在答题纸的相应位置，作图题必须使用 2B 铅笔。
19.如图所示，一个重为4牛的木块放置在水平地面上，请用力的图示法画出木块对地面
的压力F．
【答案】 ：
木块放置在水平地面上，木块对地面的压力F=G=4N，方向垂直于接触面向下，作用点在接
触面的中点，取标度为2N，作出压力的图示，如图所示 ：
【解析】
已知的是重力，要求画出的是压力，因此，分析时要搞清在此种状态下，重力与压力的关系
明确三要素，再确定标度，最后画出线段 ．
本题学生容易把力作用点画在物体重心上；压力的作用点在受压物体的表面，重力的作用
点在物体的几何中心上，不能混淆．
20.如图所示，重2牛的小球静止在水面上，请用力的图示法画出球所受的浮力F ．
浮

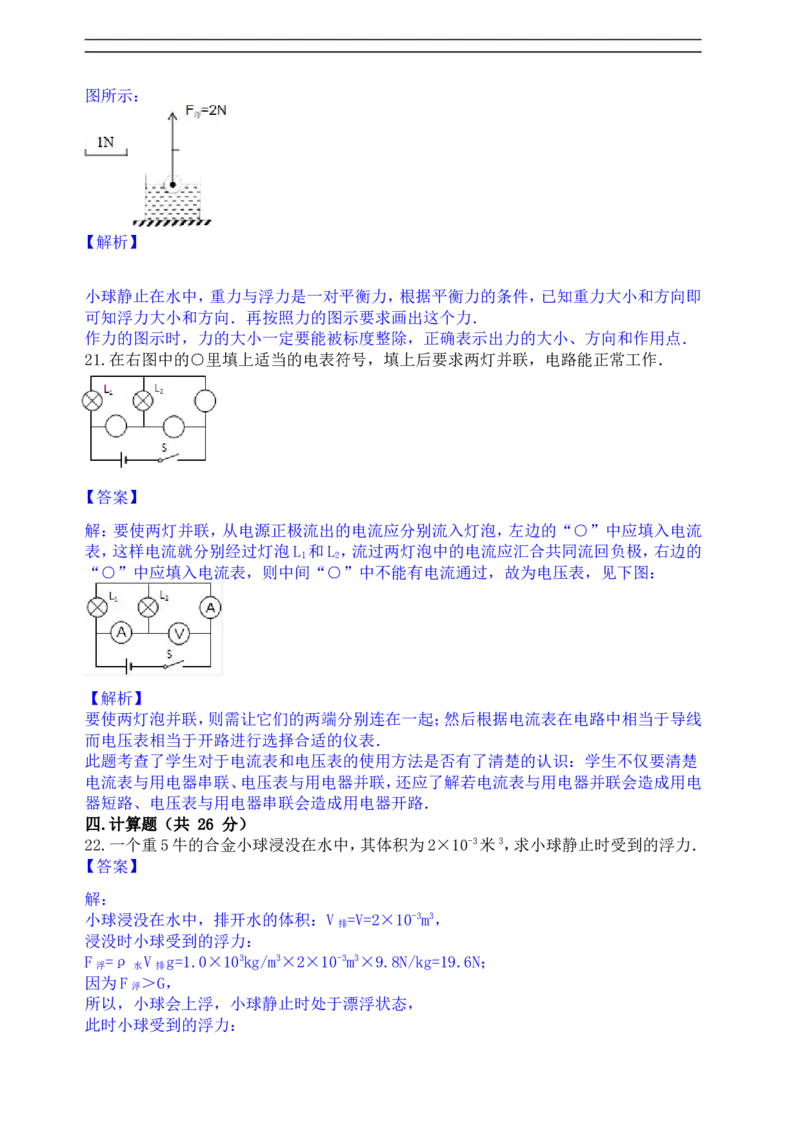

【答案】
解：因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大
小和方向可知，浮力的大小为2N，方向竖直向上，作用点在小球重心，设标度为1N，如下图所示：
【解析】
小球静止在水中，重力与浮力是一对平衡力，根据平衡力的条件，已知重力大小和方向即
可知浮力大小和方向．再按照力的图示要求画出这个力．
作力的图示时，力的大小一定要能被标度整除，正确表示出力的大小、方向和作用点 ．
21.在右图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作 ．
【答案】
解：要使两灯并联，从电源正极流出的电流应分别流入灯泡，左边的“○”中应填入电流
表，这样电流就分别经过灯泡L 和L ，流过两灯泡中的电流应汇合共同流回负极，右边的
1 2
“○”中应填入电流表，则中间“○”中不能有电流通过，故为电压表，见下图：
【解析】
要使两灯泡并联，则需让它们的两端分别连在一起；然后根据电流表在电路中相当于导线
而电压表相当于开路进行选择合适的仪表．
此题考查了学生对于电流表和电压表的使用方法是否有了清楚的认识：学生不仅要清楚
电流表与用电器串联、电压表与用电器并联，还应了解若电流表与用电器并联会造成用电
器短路、电压表与用电器串联会造成用电器开路．
四.计算题（共 26 分）
22.一个重5牛的合金小球浸没在水中，其体积为2×10-3米3，求小球静止时受到的浮力．
【答案】
解：
小球浸没在水中，排开水的体积：V =V=2×10-3m3，
排
浸没时小球受到的浮力：
F =ρ V g=1.0×103kg/m3×2×10-3m3×9.8N/kg=19.6N；
浮 水 排
因为F ＞G，
浮
所以，小球会上浮，小球静止时处于漂浮状态 ，
此时小球受到的浮力：F ′=G=5N．
浮
答：小球静止时受到的浮力为5N．
【解析】
小球全部浸入水中，排开水的体积等于小球的体积，根据阿基米德原理的推导公式F
浮
=ρV g求出浮力；再根据浮力和自身重力关系确定小球的状态，最后求出小球静止时受
排
到的浮力．
本题考查了学生对阿基米德原理的掌握和运用，利用好隐含条件“物体浸没在水中V =V
排
”．
物

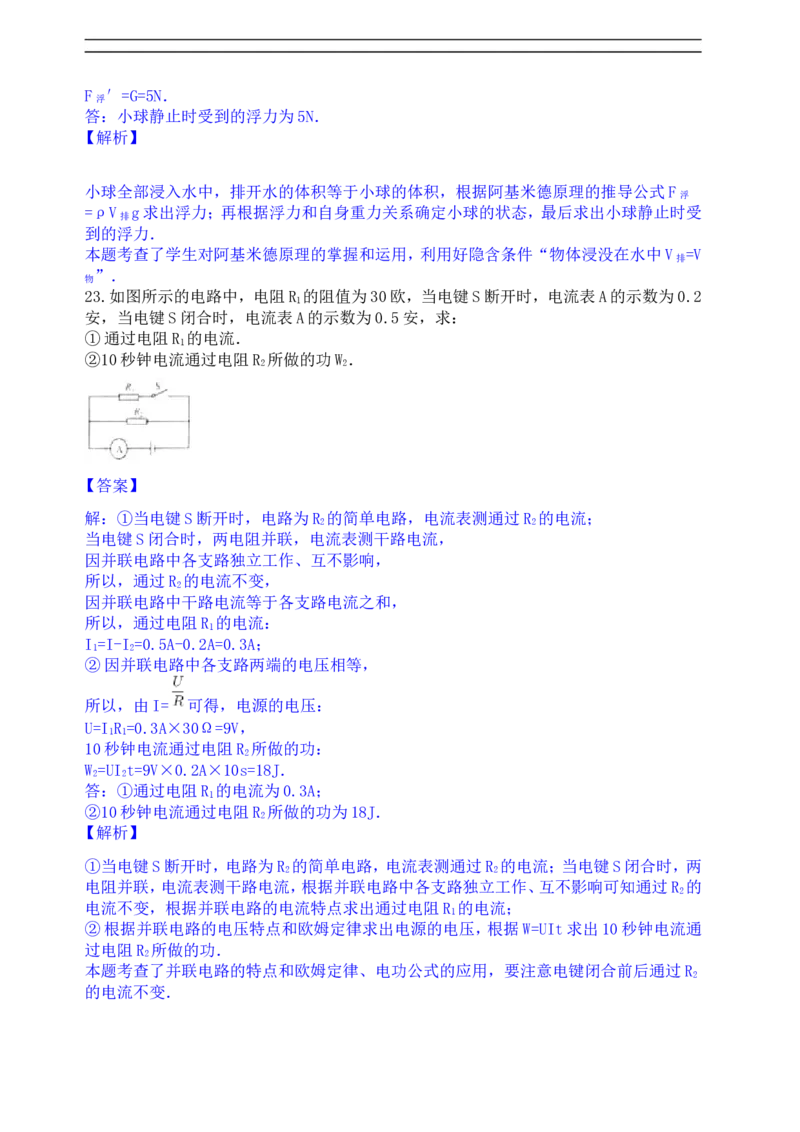

23.如图所示的电路中，电阻R 的阻值为30欧，当电键S断开时，电流表A的示数为0.2
1
安，当电键S闭合时，电流表A的示数为0.5安，求：
①通过电阻R 的电流．
1
②10秒钟电流通过电阻R 所做的功W ．
2 2
【答案】
解：①当电键S断开时，电路为R 的简单电路，电流表测通过R 的电流；
2 2
当电键S闭合时，两电阻并联，电流表测干路电流 ，
因并联电路中各支路独立工作、互不影响，
所以，通过R 的电流不变，
2
因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R 的电流：
1
I =I-I =0.5A-0.2A=0.3A；
1 2
②因并联电路中各支路两端的电压相等，
所以，由I= 可得，电源的电压：
U=I R =0.3A×30Ω=9V，
1 1
10秒钟电流通过电阻R 所做的功：
2
W =UI t=9V×0.2A×10s=18J．
2 2
答：①通过电阻R 的电流为0.3A；
1
②10秒钟电流通过电阻R 所做的功为18J．
2
【解析】
①当电键S断开时，电路为R 的简单电路，电流表测通过R 的电流；当电键S闭合时，两
2 2
电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R 的
2
电流不变，根据并联电路的电流特点求出通过电阻R 的电流；
1
②根据并联电路的电压特点和欧姆定律求出电源的电压，根据W=UIt求出10秒钟电流通
过电阻R 所做的功．
2
本题考查了并联电路的特点和欧姆定律、电功公式的应用，要注意电键闭合前后通过R
2

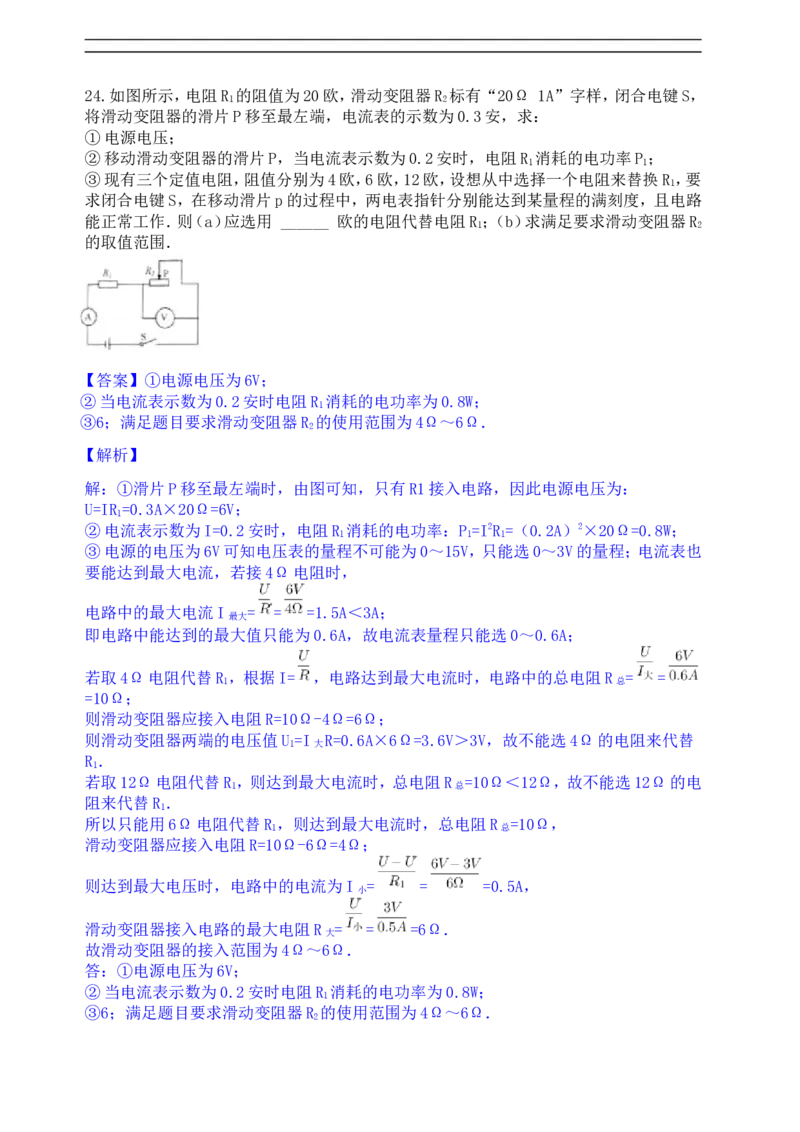

的电流不变．24.如图所示，电阻R 的阻值为20欧，滑动变阻器R 标有“20Ω 1A”字样，闭合电键S，
1 2
将滑动变阻器的滑片P移至最左端，电流表的示数为0.3安，求：
①电源电压；
②移动滑动变阻器的滑片P，当电流表示数为0.2安时，电阻R 消耗的电功率P ；
1 1
③现有三个定值电阻，阻值分别为4欧，6欧，12欧，设想从中选择一个电阻来替换R ，要
1
求闭合电键S，在移动滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路
能正常工作．则（a）应选用 ______ 欧的电阻代替电阻R ；（b）求满足要求滑动变阻器R
1 2
的取值范围．
【答案】①电源电压为6V；
②当电流表示数为0.2安时电阻R 消耗的电功率为0.8W；
1
③6；满足题目要求滑动变阻器R 的使用范围为4Ω～6Ω．
2
【解析】
解：①滑片P移至最左端时，由图可知，只有R1接入电路，因此电源电压为：
U=IR =0.3A×20Ω=6V；
1
②电流表示数为I=0.2安时，电阻R 消耗的电功率：P =I2R =（0.2A）2×20Ω=0.8W；
1 1 1
③电源的电压为6V可知电压表的量程不可能为0～15V，只能选0～3V的量程；电流表也
要能达到最大电流，若接4Ω电阻时，
电路中的最大电流I = = =1.5A＜3A；
最大
即电路中能达到的最大值只能为0.6A，故电流表量程只能选0～0.6A；
若取4Ω电阻代替R ，根据I= ，电路达到最大电流时，电路中的总电阻R = =
1 总
=10Ω；
则滑动变阻器应接入电阻R=10Ω-4Ω=6Ω；
则滑动变阻器两端的电压值U =I R=0.6A×6Ω=3.6V＞3V，故不能选4Ω的电阻来代替
1 大
R ．
1
若取12Ω电阻代替R ，则达到最大电流时，总电阻R =10Ω＜12Ω，故不能选12Ω的电
1 总
阻来代替R ．
1
所以只能用6Ω电阻代替R ，则达到最大电流时，总电阻R =10Ω，
1 总
滑动变阻器应接入电阻R=10Ω-6Ω=4Ω；
则达到最大电压时，电路中的电流为I = = =0.5A，
小
滑动变阻器接入电路的最大电阻R = = =6Ω．
大
故滑动变阻器的接入范围为4Ω～6Ω．
答：①电源电压为6V；
②当电流表示数为0.2安时电阻R 消耗的电功率为0.8W；
1
③6；满足题目要求滑动变阻器R 的使用范围为4Ω～6Ω．
2①滑动变阻器的滑片P移至最左端时，分析电路连接情况，根据U=IR求电源电压；
②根据串联电路的电流特点，利用P=I2R解题；
③根据电源的电压为6V可知电压表的量程不可能为0～15V，只能选0～3V的量程；当滑
动变阻器接入电路的电阻为0时，根据I= 计算电路中的最大电流来确定电流表的量程；
对于电流表和电压表在同一个电路中，使其中一个满量程工作，要保证另一个的安全使用
不要顾此失彼，这是学生最容易出错的地方．

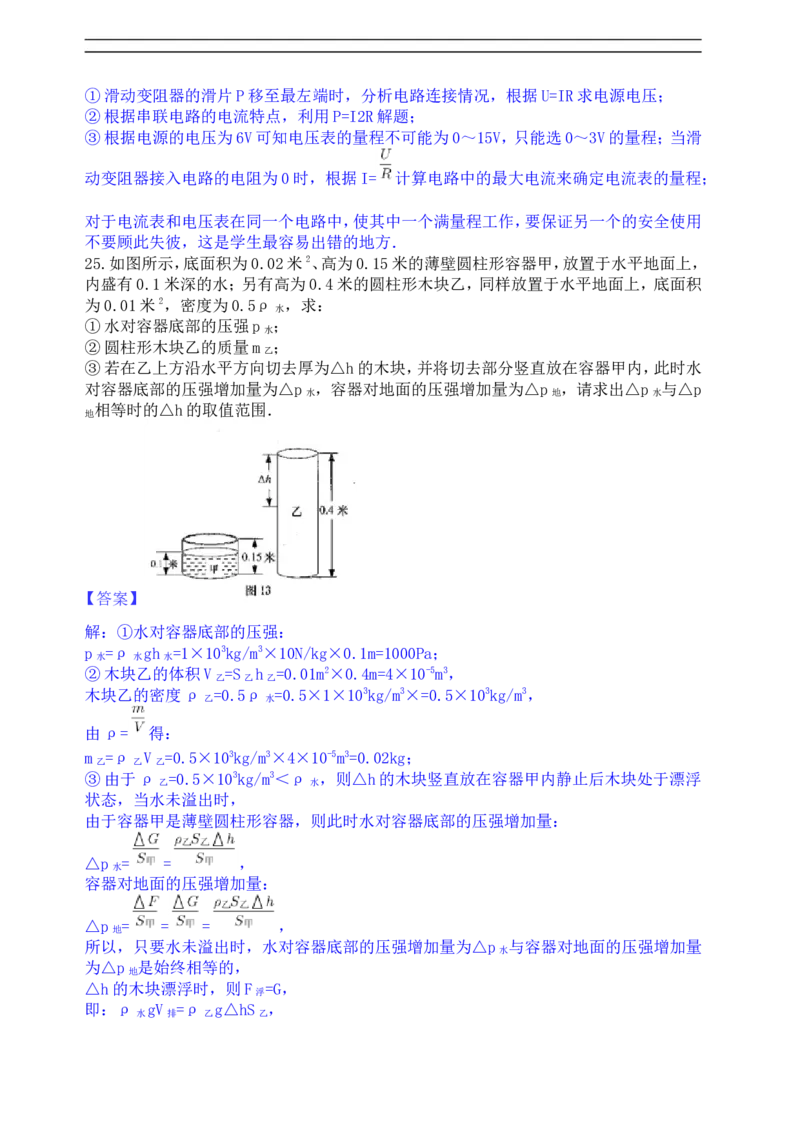

25.如图所示，底面积为0.02米2、高为0.15米的薄壁圆柱形容器甲，放置于水平地面上，
内盛有0.1米深的水；另有高为0.4米的圆柱形木块乙，同样放置于水平地面上，底面积
为0.01米2，密度为0.5ρ ，求：
水
①水对容器底部的压强p ；
水
②圆柱形木块乙的质量m ；
乙
③若在乙上方沿水平方向切去厚为△h的木块，并将切去部分竖直放在容器甲内，此时水
对容器底部的压强增加量为△p ，容器对地面的压强增加量为△p ，请求出△p 与△p
水 地 水
相等时的△h的取值范围．
地
【答案】
解：①水对容器底部的压强：
p =ρ gh =1×103kg/m3×10N/kg×0.1m=1000Pa；
水 水 水
②木块乙的体积V =S h =0.01m2×0.4m=4×10-5m3，
乙 乙 乙
木块乙的密度ρ =0.5ρ =0.5×1×103kg/m3×=0.5×103kg/m3，
乙 水
由ρ= 得：
m =ρ V =0.5×103kg/m3×4×10-5m3=0.02kg；
乙 乙 乙
③由于ρ =0.5×103kg/m3＜ρ ，则△h的木块竖直放在容器甲内静止后木块处于漂浮
乙 水
状态，当水未溢出时，
由于容器甲是薄壁圆柱形容器，则此时水对容器底部的压强增加量：
△p = = ，
水
容器对地面的压强增加量：
△p = = = ，
地
所以，只要水未溢出时，水对容器底部的压强增加量为△p 与容器对地面的压强增加量
水
为△p 是始终相等的，
地
△h的木块漂浮时，则F =G，
浮
即：ρ gV =ρ g△hS ，
水 排 乙 乙所以，V = = =0.5△hS ，
排 乙
水未溢出时，则V =V +V ，
甲 水 排
即：S h =S h +0.5△hS ，
甲 甲 甲 水 乙
△h= ×（h -h ）= ×（0.15m-0.1m）=0.2m＞0.15m，
甲 水
所以，△h的取值范围是0～0.15m．
答：①水对容器底部的压强p =1000Pa；
水
②圆柱形木块乙的质量m =0.02kg；
乙
③△p 与△p 相等时的△h的取值范围是0～0.15m．
水 地
【解析】
①知道深度，利用p=ρgh求水的压强；
②知道圆柱形木块乙底面积和高度，求出木块乙体积，再利用m=ρV求木块乙的质量m
乙
③由于ρ ＜ρ ，则△h的木块竖直放在容器甲内静止后木块处于漂浮状态，由于容器
乙 水
甲是薄壁圆柱形容器，当水对容器底部的压强增加量为△p 与容器对地面的压强增加量
水
为△p 是始终相等的，则根据水未溢出时V =V +V ，即可求出△h的最大值，然后与容
地 甲 水 排
器甲的高度比较即可判断．
本题为力学综合题，考查了学生对重力公式、密度公式、液体压强公式、压强定义式的掌
握和运用，本题难点在判断得出只要水未溢出时，水对容器底部的压强增加量为△p 与
水
容器对地面的压强增加量为△p 是始终相等的，属于难题！
地
五.实验题（共 18 分）
26.如图1所示，使用托盘天平测量质量时，被测物体应放置在 ______ 盘，在判断天平是
否水平平衡时，眼睛应注意观察 ______ ．使用电压表时，应将它 ______ 到待测电路中
（选填“串联”或“并联”），如图2所示的电压表的读数为 ______ 伏．
【答案】左；指针是否指在分度盘的中央；并联；2.2
【解析】
解：（1）使用托盘天平测量质量时，被测物体应放置在左盘，砝码放在右盘；在判断天平是
否水平平衡时，眼睛应注意观察指针是否指在分度盘的中央．
（2）使用电压表时，应将它并联到待测电路中；图2所示的电压表的量程为0～3V，分度值
为0.1V，读数为2.2V．
故答案为：左；指针是否指在分度盘的中央；并联；2.2．
（1）天平在使用时，要左物右码；通过观察指针是否指在分度盘的中央来判断横梁是否平
衡；
（2）电压表在使用时应与被测用电器并联；读数时要明确量程和分度值，再根据指针位置读出示数．
本题考查了天平的使用注意事项，以及电压表的读数方法，属物理学中的基本测量仪器，
是我们应该熟练掌握的．

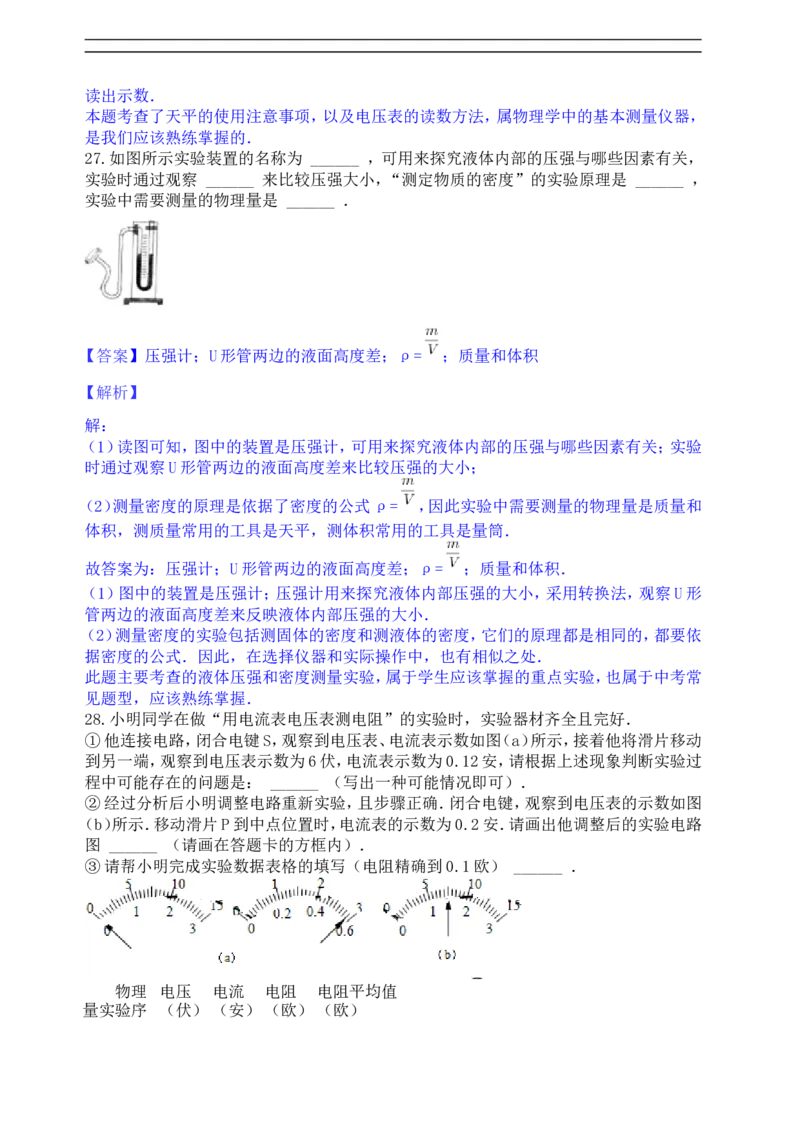

27.如图所示实验装置的名称为 ______ ，可用来探究液体内部的压强与哪些因素有关，
实验时通过观察 ______ 来比较压强大小，“测定物质的密度”的实验原理是 ______ ，
实验中需要测量的物理量是 ______ ．
【答案】压强计；U形管两边的液面高度差；ρ= ；质量和体积
【解析】
解：
（1）读图可知，图中的装置是压强计，可用来探究液体内部的压强与哪些因素有关；实验
时通过观察U形管两边的液面高度差来比较压强的大小；
（2）测量密度的原理是依据了密度的公式ρ= ，因此实验中需要测量的物理量是质量和
体积，测质量常用的工具是天平，测体积常用的工具是量筒 ．
故答案为：压强计；U形管两边的液面高度差；ρ= ；质量和体积．
（1）图中的装置是压强计；压强计用来探究液体内部压强的大小，采用转换法，观察U形
管两边的液面高度差来反映液体内部压强的大小．
（2）测量密度的实验包括测固体的密度和测液体的密度，它们的原理都是相同的，都要依
据密度的公式．因此，在选择仪器和实际操作中，也有相似之处 ．
此题主要考查的液体压强和密度测量实验，属于学生应该掌握的重点实验，也属于中考常
见题型，应该熟练掌握．
28.小明同学在做“用电流表电压表测电阻”的实验时，实验器材齐全且完好．
①他连接电路，闭合电键S，观察到电压表、电流表示数如图（a）所示，接着他将滑片移动
到另一端，观察到电压表示数为6伏，电流表示数为0.12安，请根据上述现象判断实验过
程中可能存在的问题是： ______ （写出一种可能情况即可） ．
②经过分析后小明调整电路重新实验，且步骤正确．闭合电键，观察到电压表的示数如图
（b）所示．移动滑片P到中点位置时，电流表的示数为0.2安．请画出他调整后的实验电路
图 ______ （请画在答题卡的方框内） ．
③请帮小明完成实验数据表格的填写（电阻精确到0.1欧） ______ ．
物理 电压 电流 电阻 电阻平均值
量实验序 （伏） （安） （欧） （欧）号
1 0.12
2 0.20
3

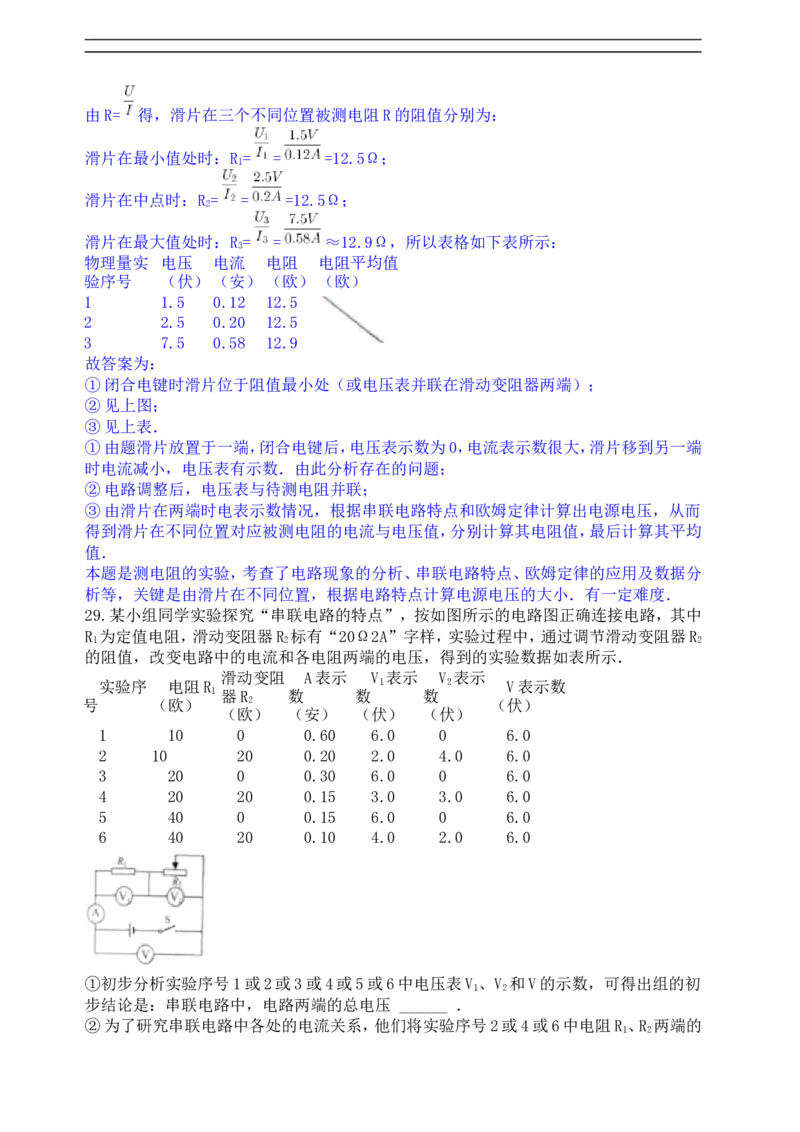

【答案】
闭合电键时滑片位于阻值最小处（或电压表并联在滑动变阻器两端）；
；
物理量实 电压 电流 电阻 电阻平均值
验序号 （伏） （安） （欧） （欧）
1 1.5 0.12 12.5
2 2.5 0.20 12.5
3 7.5 0.58 12.9
【解析】
解：
①由题连接电路并将变阻器的滑片放置于一端，闭合电键，观察到电流表很大，说明电路
是通路，且电路中电阻很小，电压表示数为0；当滑片移到另一端时，电流减小，说明电路
中电阻增大，电压表增大．由此说明实验中闭合电键时滑片位于变阻器最小值处，电压表
不是测被测电阻两端电压，而是测滑动变阻器两端电压；

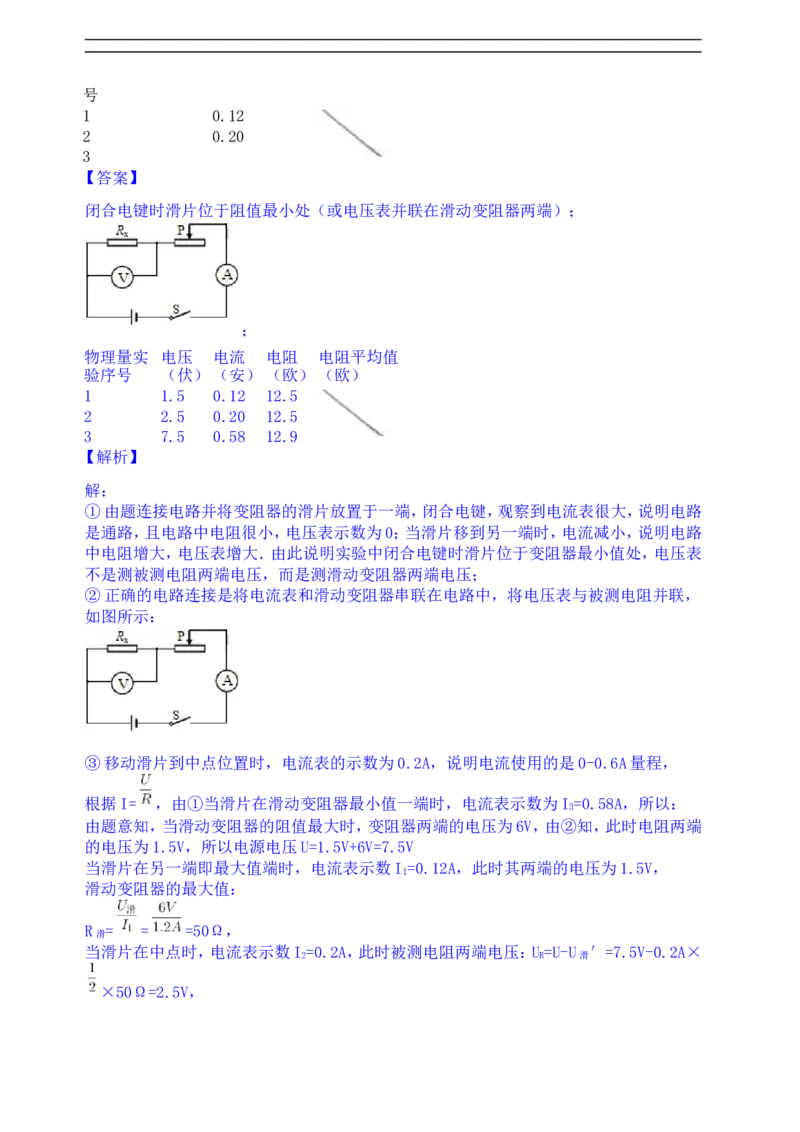

②正确的电路连接是将电流表和滑动变阻器串联在电路中，将电压表与被测电阻并联，
如图所示：
③移动滑片到中点位置时，电流表的示数为0.2A，说明电流使用的是0-0.6A量程，
根据I= ，由①当滑片在滑动变阻器最小值一端时，电流表示数为I =0.58A，所以：
3
由题意知，当滑动变阻器的阻值最大时，变阻器两端的电压为6V，由②知，此时电阻两端
的电压为1.5V，所以电源电压U=1.5V+6V=7.5V
当滑片在另一端即最大值端时，电流表示数I =0.12A，此时其两端的电压为1.5V，
1
滑动变阻器的最大值：
R = = =50Ω，
滑
当滑片在中点时，电流表示数I =0.2A，此时被测电阻两端电压：U =U-U ′=7.5V-0.2A×
2 R 滑
×50Ω=2.5V，由R= 得，滑片在三个不同位置被测电阻R的阻值分别为：
滑片在最小值处时：R = = =12.5Ω；
1
滑片在中点时：R = = =12.5Ω；
2
滑片在最大值处时：R = = ≈12.9Ω，所以表格如下表所示：
3
物理量实 电压 电流 电阻 电阻平均值
验序号 （伏） （安） （欧） （欧）
1 1.5 0.12 12.5
2 2.5 0.20 12.5
3 7.5 0.58 12.9
故答案为：
①闭合电键时滑片位于阻值最小处（或电压表并联在滑动变阻器两端） ；
②见上图；
③见上表．
①由题滑片放置于一端，闭合电键后，电压表示数为0，电流表示数很大，滑片移到另一端
时电流减小，电压表有示数．由此分析存在的问题 ；
②电路调整后，电压表与待测电阻并联；
③由滑片在两端时电表示数情况，根据串联电路特点和欧姆定律计算出电源电压，从而
得到滑片在不同位置对应被测电阻的电流与电压值，分别计算其电阻值，最后计算其平均
值．
本题是测电阻的实验，考查了电路现象的分析、串联电路特点、欧姆定律的应用及数据分
析等，关键是由滑片在不同位置，根据电路特点计算电源电压的大小．有一定难度 ．
29.某小组同学实验探究“串联电路的特点”，按如图所示的电路图正确连接电路，其中
R 为定值电阻，滑动变阻器R 标有“20Ω2A”字样，实验过程中，通过调节滑动变阻器R
1 2 2
的阻值，改变电路中的电流和各电阻两端的电压，得到的实验数据如表所示 ．
滑动变阻 A表示 V 表示 V 表示
实验序 电阻R 1 2 V表示数
1 器R 数 数 数
号 （欧） 2 （伏）
（欧） （安） （伏） （伏）
1 10 0 0.60 6.0 0 6.0
2 10 20 0.20 2.0 4.0 6.0
3 20 0 0.30 6.0 0 6.0
4 20 20 0.15 3.0 3.0 6.0
5 40 0 0.15 6.0 0 6.0
6 40 20 0.10 4.0 2.0 6.0
①初步分析实验序号1或2或3或4或5或6中电压表V 、V 和V的示数，可得出组的初
1 2
步结论是：串联电路中，电路两端的总电压 ______ ．
②为了研究串联电路中各处的电流关系，他们将实验序号2或4或6中电阻R 、R 两端的
1 2电压和电阻的比值与电流表的示数进行比较，可归纳得出的初步结论是：串联电路中，电
流 ______ ．
③初步分析实验序号 ______ 中第二、三、四列的定值电阻R ，滑动变阻器R 和电流表A
1 2
的数据，可归纳得出的结论是：串联电路中，总电阻等于各串联电阻的阻值之和 ．
④该小组同学进一步综合分析表格中的实验数据：
（a）分别比较实验序号1与2、3与4或5与6中定值电阻的R 阻值与电压表V 的示数变
1 1
化量，电流表A的示数变化量之间的关系，可以得到的结论是：串联电路中，电源电压不变，
______ ．
（b）分析比较实验序号1与2、3、与4和5与6中的电流表A的示数变化量与定值R 电阻
1
的阻值、滑动变阻器R 的阻值变化量之间的关系，可以得出的结论是：串联电路中，电源
2
电压不变， ______ ．
【答案】等于各部分电路两端的电压之和；处处相等；2或4或6；通过导体的电流与导体两
端的电压成正比；导体两端的电压与导体的电阻成正比
【解析】
解：（1）由电路图可知：R 与R 是串联，在实验序号1或2或3或4或5或6中电压表V 、V
1 2 1 2
和分别测的是R 与R 两端的电压，V测的是电源电压，通过分析数据可知：串联电路中，电
1 2
路两端的总电压等于各部分电路两端的电压之和；
（2）将实验序号2或4或6中电阻R 、R 两端的电压和电阻的比值与电流表的示数进行比
1 2
较，可归纳得出的初步结论是：串联电路中，电流处处相等 ；
（3）在实验序号2或4或6中第二、三、四列的定值电阻R 的阻值，滑动变阻器R 的阻值，
1 2
电流表A的示数，电压表V的示数，则电路的总电阻为R= =R +R ，可归纳得出的结论是：
1 2
串联电路中，总电阻等于各串联电阻的阻值之和；
（4）分别比较实验序号1与2、3与4或5与6中定值电阻的R 阻值与电压表V 的示数变
1 1
化量，电流表A的示数变化量之间的关系，可以得到的结论是：串联电路中，电源电压不变，
通过导体的电流与导体两端的电压成正比；
分析比较实验序号1与2、3、与4和5与6中的电流表A的示数变化量与定值R 电阻的阻
1
值、滑动变阻器R 的阻值变化量之间的关系，可以得出的结论是：串联电路中，电源电压
2
不变，导体两端的电压与导体的电阻成正比；
故答案为：（1）等于各部分电路两端的电压之和；（2）处处相等；（3）2或4或6；（4）通过
导体的电流与导体两端的电压成正比；导体两端的电压与导体的电阻成正比．
（1）因为该电路是串联电路，所以根据串联电路中电压的规律即可确定电压的大小关系；
（2）由电路图可知：R 与R 是串联关系，据此即可确定电流的关系．
1 2
（3）在串联电路中，总电阻等于各串联电阻之和 ．
（4）对于同一导体，通过导体的电流与导体两端的电压成正比 ；
在串联电路中导体两端的电压与导体的电阻成正比．
解决此题的关键是认真的分析电路图，观察出两个电阻是串联还并联，再观察电压表测量
的是谁的电压．
