虹口区 2019~2020 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2020.1
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

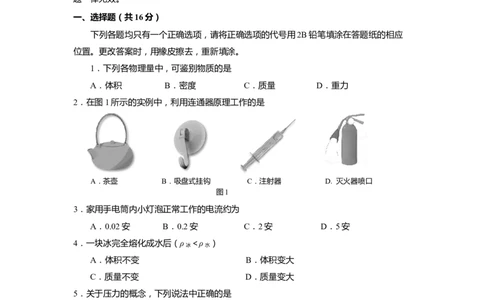

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应
位置。更改答案时，用橡皮擦去，重新填涂。
1．下列各物理量中，可鉴别物质的是
A．体积 B．密度 C．质量 D．重力
2．在图1所示的实例中，利用连通器原理工作的是
A．茶壶 B．吸盘式挂钩 C．注射器 D. 灭火器喷口
图1
3．家用手电筒内小灯泡正常工作的电流约为
A．0.02安 B．0.2安 C．2安 D．5安
4．一块冰完全熔化成水后（ρ ＜ρ ）
冰 水
A．体积不变 B．体积变大
C．质量不变 D．质量变大
5．关于压力的概念，下列说法中正确的是
A．压力的方向总是竖直向下的
B．压力的方向总是和物体的接触面垂直
C．压力的大小总是等于物体受到重力的大小
D．压力的大小总是大于物体受到重力的大小
6．如图2所示，长度相同、横截面积不同的同种金属棒甲、乙连接在一起后接在电源两端，
若两导体电阻为R 、R ，通过两导体的电流为I 、I ，则
甲 乙 甲 乙
A．R ＜R ，I ＞I B．R ＞R ，I ＜I
甲 乙 甲 乙 甲 乙 甲 乙
C．R ＜R ，I ＝I D．R ＞R ，I ＝I
甲 乙 甲 乙 甲 乙 甲 乙乙 A A
甲 1 2
R 1 R 2 R 1
S R S
1 2 2
图2
（a）
图 3
（ b）
图3 图3
7．在图3（a）（b）所示的电路中，电源电压相等且保持不变。若通过闭合或断开开关
S、S，使电流表A 与A 示数的比值最小，则
1 2 1 2
A．S、S 均断开 B．S、S 均闭合
1 2 1 2
C．S 闭合，S 断开 , D．S 断开，S 闭合
1 2 1 2

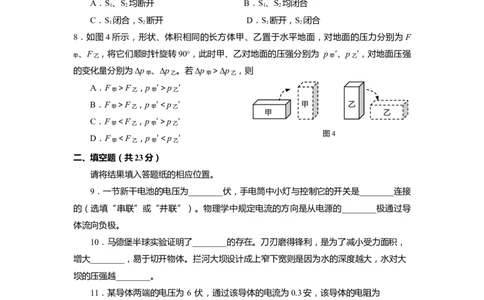

8．如图4所示，形状、体积相同的长方体甲、乙置于水平地面，对地面的压力分别为 F
、F ，将它们顺时针旋转90°，此时甲、乙对地面的压强分别为 p ′、p ′，对地面压强
甲 乙 甲 乙
的变化量分别为Δp 、Δp 。若Δp ＞Δp ，则
甲 乙 甲 乙
A．F ＞F ，p ′＞p ′
甲 乙 甲 乙
B．F ＞F ，p ′＜p ′ 甲 乙
甲 乙 甲 乙
甲 乙
C．F ＜F ，p ′＞p ′
甲 乙 甲 乙
图4
D．F ＜F ，p ′＜p ′
甲 乙 甲 乙
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为________伏，手电筒中小灯与控制它的开关是________连接
的（选填“串联”或“并联”）。物理学中规定电流的方向是从电源的________极通过导
体流向负极。
10．马德堡半球实验证明了________的存在。刀刃磨得锋利，是为了减小受力面积，
增大________，易于切开物体。拦河大坝设计成上窄下宽则是因为水的深度越大，水对大
坝的压强越________。
11．某导体两端的电压为 6 伏，通过该导体的电流为0.3安，该导体的电阻为
________欧；若将该导体两端的电压调整为4伏，则该导体的电阻为________欧，通过该
导体的电流为________安。
12．质量、高度相同的实心圆柱体甲、乙，已知甲的体积大于乙的体积，则密度较大
的是________；将它们浸没在水中，受到浮力较大的是________；将它们竖直放在水平地
面上，对地面压强较大的是________。（均选填“甲”或“乙”）
13．电阻R 的阻值为12欧，R 的阻值为4欧。若将它们串联，则总电阻为________欧。
1 2
若将它们并联，通过R 的电流________通过R 的电流，总电阻________4欧。（后两空均
1 2
选填“小于”“等于”或“大于”）14．在图5所示的电路中，电源电压保持不变，电阻R、
1 V
R 的阻值相等。闭合开关S，电压表的示数为U，电流表的示数 R1
2 0
为2I，电路正常工作。一段时间后，其中一个电表的示数变小。 S
0 A
已知电路中仅有一处故障，且只发生在电阻R 或R 上。现提供
R2
1 2
一个完好的电流表A 来判断故障，请写出电流表A 接入的位置、 图5
1 1
示数及对应的故障。________

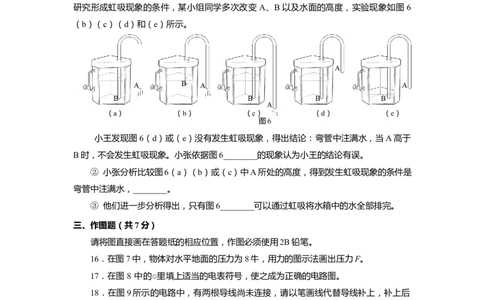

15．如图6（a）所示，将一根弯管中注满水、并将一端B（入水口）放入水箱中，当
另一端A（出水口）处于某一高度时，水会自动从A流出，这种现象叫做虹吸现象。为了
研究形成虹吸现象的条件，某小组同学多次改变 A、B以及水面的高度，实验现象如图6
（b）（c）（d）和（e）所示。
A
A B A A
B B B B
A
（a） （b） （c） （d） （e）
图6
小王发现图6（d）或（e）没有发生虹吸现象，得出结论：弯管中注满水，当A高于
B时，不会发生虹吸现象。小张依据图6________的现象认为小王的结论有误。
② 小张分析比较图6（a）（b）或（c）中A所处的高度，得到发生虹吸现象的条件是
弯管中注满水，________。
③ 他们进一步分析得出，只有图6________可以通过虹吸将水箱中的水全部排完。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．在图7中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
17．在图 8 中的○里填上适当的电表符号，使之成为正确的电路图。
18．在图9所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后
要求：闭合开关，当滑动变阻器的滑片向右移动时，电压表的示数变大。
S
R
L
R
L S
V
图7 图8 3 15 图9四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．物体浸没在水中，排开水的体积为2×103米3，求物体受到的浮力F 。
浮
20．某公司对饮料瓶进行换装。换装前瓶中饮料的体积为6×104米3，质量为0.6千克，换
装后瓶中同种饮料的体积为5×104米3，求换装后瓶中这种饮料的质量m。

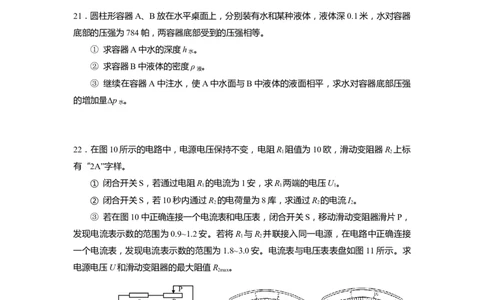

21．圆柱形容器A、B放在水平桌面上，分别装有水和某种液体，液体深0.1米，水对容器
底部的压强为784帕，两容器底部受到的压强相等。
① 求容器A中水的深度h 。
水
② 求容器B中液体的密度ρ 。
液
③ 继续在容器A中注水，使A中水面与B中液体的液面相平，求水对容器底部压强
的增加量p 。
水
22．在图10所示的电路中，电源电压保持不变，电阻R 阻值为10欧，滑动变阻器R 上标
1 2
有“2A”字样。
① 闭合开关S，若通过电阻R 的电流为1安，求R 两端的电压U。
1 1 1
② 闭合开关S，若10秒内通过R 的电荷量为8库，求通过R 的电流I。
2 2 2
③ 若在图10中正确连接一个电流表和电压表，闭合开关S，移动滑动变阻器滑片P，
发现电流表示数的范围为0.9~1.2安。若将R 与R 并联接入同一电源，在电路中正确连接
1 2
一个电流表，发现电流表示数的范围为1.8~3.0安。电流表与电压表表盘如图11所示。求
电源电压U和滑动变阻器的最大阻值R 。
2max
P
R R
1 2
S
图10 图11
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。23．在“用电流表测电流”的实验中，连接电路时，开关应________，所测电流不得
超出电流表的________。在“测定物质的密度”的实验中，实验原理是________，需用
________测出物体的质量。
24．在“验证阿基米德原理”的实验中，用________测出浸没在液体中的物体受到的
浮力，用________测量物体排开液体的体积并计算出物体排开液体受到的________，然后
通过比较两者是否________，从而验证阿基米德原理。
25．某小组同学通过实验探究盛有液体的容器在放入物体前、后容器底部受到液体压
力的增加量F 与哪些因素有关。
液 表一
① 他们猜想：F 液 与放入物体的重力G 物 实验序号 1 2 3
有关，于是选用重力不同而体积相同的物体和水 实验
示意图
进行实验。他们将物体先后放入同一盛有水的容
G （牛） 2.0 2.4 2.8
器中，并测得容器底部受到水的压力增加量F 。 物
水
F
水
实验示意图及相应数据见表一。 1.0 1.0 1.0
（牛）
分析比较表一中F 和相关条件，可得：
水
F 与G ________（选填“有关”或“无关”）。
水 物
② 他们提出新的猜想：F 与放入物体的体积V 有关，于是选择不同物体先后放入
水 物
盛有相等质量水的相同容器中，待物体静止，测得 F 。实验示意图及相应数据见表二。
水
表二
实验序号 4 5 6 7 8
现象
V （×104米3） 0 0.9 1.2 1.4 1.4 1.4
物
F （牛） 0 0.9 1.2 1.4 1.2 1.0
水
他们首先分析比较了实验序号4与5与6，得到：F 与V 有关，且________。
水 物
接着，他们全面分析后，比较了实验序号________，发现： F 与V 无关。
水 物
他们交流讨论后，分析比较了实验序号6与7与8，得到：影响F 的因素可能是
水
________。
继续研究，还应选用________完成实验。
26．小华做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保
持不变）、待测电阻R 、电流表、电压表（如图12所示）、滑动变阻器（标有“20 2A”
x
字样）、开关以及导线若干。实验中，小华连接好电路，闭合开关，移动滑动变阻器的滑
片并记录了三组电流值和电压值，如表一所示。小华分析数据后发现电路连接存在问题，于是他重新连接电路并实验。他移动滑动变阻器滑片的过程中发现当电流表示数为0.4安
时，电流表和电压表指针偏离零刻度线的角度相同。
图12
表一 表二
物理量
电压表 电流表
实验 电压U 电流I 电阻R 电阻R 平均值
x x x x
示数 示数
序号 实验序号 （伏） （安） （欧） （欧）
（伏） （安）
1 6 0.40
1
0.40
2 5 0.58 2 0.58
3 4 0.80 3 0.80
① 画出小华开始实验时的电路图。________
② 电源电压为________伏。
③ 将表二填写完整。（计算电阻时，精确到0.1欧）________
