嘉定区 2019~2020 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2020.1
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

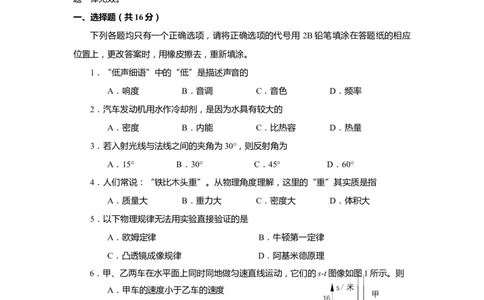

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．“低声细语”中的“低”是描述声音的
A．响度 B．音调 C．音色 D．频率
2．汽车发动机用水作冷却剂，是因为水具有较大的
A．密度 B．内能 C．比热容 D．热量
3．若入射光线与法线之间的夹角为30°，则反射角为
A．15° B．30° C．45° D．60°
4．人们常说：“铁比木头重”。从物理角度理解，这里的“重”其实质是指
A．质量大 B．重力大 C．密度大 D．体积大
5．以下物理规律无法用实验直接验证的是
A．欧姆定律 B．牛顿第一定律
C．凸透镜成像规律 D．阿基米德原理
6．甲、乙两车在水平面上同时同地做匀速直线运动，它们的s-t图像如图1所示。则
A．甲车的速度小于乙车的速度
s/米
甲
16
B．通过6米的路程，甲车比乙车多用3秒 12 乙
8
C．甲车的动能大于乙车的动能
4
D．经过8秒，甲车可能在乙车前方8米
0 2 4 6 8 1012 t/秒
7．在图2所示的电路中，电源电压保持不变。闭合开关S，电路正常工图作，1 各 电表的
示数均不为零。移动滑动变阻器的滑片P，电压表V 与V 示数的比值逐渐变小，则
1 2
A．滑片P向右移动 V1
P
B．电流表A示数不变
R1 R2
A
V2
S
图2C．电压表V 示数与电流表A示数的比值变大
1
D．电压表V 示数与电压表V 的示数的差值变小
2 1
8．如图3所示，质量和高度都相等的均匀实心圆柱体甲、乙置于水平地面上，甲的底
面积大于乙的底面积。现按不同方法把甲、乙分别切下一部分，并将切下部分叠放到对方
剩余部分的上方，其中可能使甲对地面的压强大于乙对地面的压强的方法是
A．沿水平方向切去相等的质量
B．沿水平方向切去相等的体积
甲 乙
C．沿水平方向切去相等的厚度
图3
D．沿竖直方向切去相等的质量

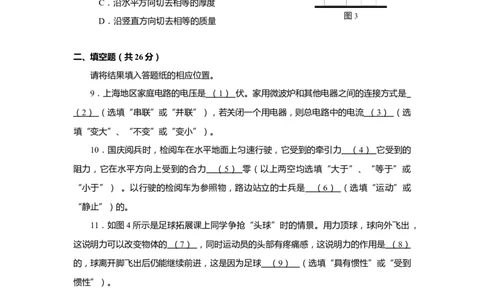

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．上海地区家庭电路的电压是 （ 1 ） 伏。家用微波炉和其他电器之间的连接方式是
（ 2 ） （选填“串联”或“并联”），若关闭一个用电器，则总电路中的电流 （ 3 ） （选
填“变大”、“不变”或“变小”）。
10．国庆阅兵时，检阅车在水平地面上匀速行驶，它受到的牵引力 （ 4 ） 它受到的
阻力，它在水平方向上受到的合力 （ 5 ） 零（以上两空均选填“大于”、“等于”或
“小于”） 。以行驶的检阅车为参照物，路边站立的士兵是 （ 6 ） （选填“运动”或
“静止”）的。
11．如图4所示是足球拓展课上同学争抢“头球”时的情景。用力顶球，球向外飞出，
这说明力可以改变物体的 （ 7 ） ，同时运动员的头部有疼痛感，这说明力的作用是 （ 8 ）
的，球离开脚飞出后仍能继续前进，这是因为足球 （ 9 ） （选填“具有惯性”或“受到
惯性”）。
F1
F2
A B
图4
图6
图5
12．如图5所示，用大小都为100牛的力F 和F 匀速提升物体A、B，若不计滑轮自
1 2
重和滑轮绳子间的摩擦，则物体A的重力大小为 （ 10 ） 牛，若物体B在2秒内被提升了1米，则拉力F 做的功为 （ 11 ） 焦，功率为 （ 12 ） 瓦。
2
13．如图6所示，用天然气加热壶中的水，一段时间后水温度升高了 10℃，若壶中水
的质量为2千克，则水吸收的热量为 （ 13 ） 焦，这是通过 （ 14 ） 方式改变水的内能。
水沸腾后将壶盖顶起，此过程中能量转化的情况与四冲程汽油机的 （ 15 ） 冲程相似。【c
=4.2×10 3 焦/(千克⋅ °C)】
水
14．某导体两端电压为4伏，5秒内通过该导体横截面的电荷量为2库，则通过导体的
电流为 （ 16 ） 安，导体的电阻为 （ 17 ） 欧。当加在导体两端的电压为0伏时，导体的电
阻为 （ 18 ） 欧。

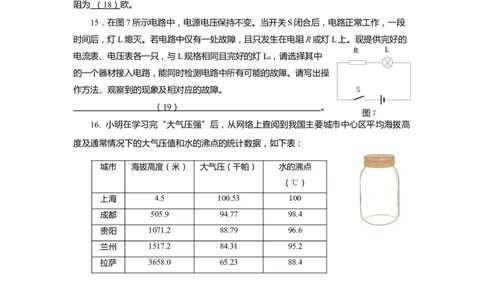

15．在图7所示电路中，电源电压保持不变。当开关S闭合后，电路正常工作，一段
时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。现提供完好的
R L
电流表、电压表各一只，与L规格相同且完好的灯L，请选择其中
0
的一个器材接入电路，能同时检测电路中所有可能的故障。请写出操
作方法、观察到的现象及相对应的故障。 S
（ 19 ） 。
图7
16. 小明在学习完“大气压强”后，从网络上查阅到我国主要城市中心区平均海拔高
度及通常情况下的大气压值和水的沸点的统计数据，如下表：
城市 海拔高度（米） 大气压（千帕） 水的沸点
（℃）
上海 4.5 100.53 100
成都 505.9 94.77 98.4
贵阳 1071.2 88.79 96.6
兰州 1517.2 84.31 95.2
拉萨 3658.0 65.23 88.4
图
根据以上信息回答：
①水的沸点与大气压的关系是 （ 20 ） 。
②海拔高度为3000米处，水的沸点可能是 （ 21 ） 。
A．75℃ B. 83℃ C．90℃ D．100℃③用橡皮薄膜将一定质量的气体密封在玻璃瓶内，如图 8所示。若将此瓶从上海带到
拉萨，将会观察到瓶口上的橡皮膜 （ 22 ） （选填“向上凸起”或“向下凹陷”）。
这是因为 （ 23 ） 。
三．作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。

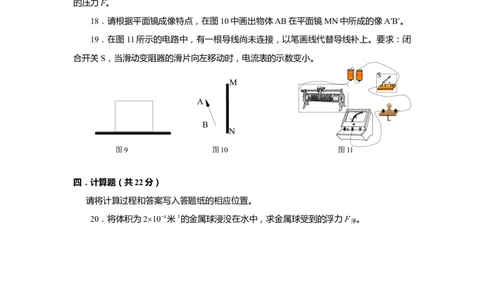

17．如图9所示，重为10牛的物体静止在水平地面上，用力的图示法画出物体对地面
的压力F。
18．请根据平面镜成像特点，在图10中画出物体AB在平面镜MN中所成的像AB。
19．在图11所示的电路中，有一根导线尚未连接，以笔画线代替导线补上。要求：闭
合开关S，当滑动变阻器的滑片向左移动时，电流表的示数变小。
S
M
A R
A L
B
N 0.6 3
图9 图10 图11
四．计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．将体积为2104米3的金属球浸没在水中，求金属球受到的浮力F 。
浮
21．质量为1千克、底面积为2×102米2的圆柱形容器甲置于水平地面上，容器内盛有
体积为4×103米3的水。求：
①容器甲中水的质量m 。
水
②容器甲对地面的压强p 。
甲
③现将容器甲中的水全部倒入底面积为4×102米2盛有水的圆柱形容器乙中，求水对
容器乙底部压强增加量的范围。22．在图12（a）所示的电路中，电源电压保持不变，电流表的规格如图12（b）所示，
电阻R 的阻值为30欧，变阻器R 标有“100欧 1 安”字样。闭合开关S时，两电流表的
1 2
示数分别为0.8安和0.3安。求：
①电源电压U。
②变阻器R 连入电路的阻值。
2
③若电表量程可换，现用定值电阻R 替换R 、R 中的一个，要求：替换后，闭合开关
0 1 2
S时，电路正常工作，电流表A 和A 的示数差仍与原来相同，且有一个电表示数能达到满
1 2
刻度。请说明要替换的电阻，并计算电阻R 的阻值。
0
R1
P
A2
R2 A1
S
（a） （b）
图12
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．图13中弹簧测力计的量程为 （ 1 ） 牛。在“探究杠杆平衡的条件”实验中，杠
杆静止在如图14所示的位置，则应调节 （ 2 ） （选填“平衡螺母”或“钩码”）使杠杆
处于水平静止状态。用U形管压强计研究液体内部压强时，应通过观察U形管中两个液面
的 （ 3 ） 判断压强大小。在“测定物质的密度”实验中，选用 （ 4 ） 测量形状不规则的固
体体积。
弹
牛
0 0
N
0.2 0.2
0.4 0.4
0.6 0.6
0 10 20 30 40 50 60 70 80 90cm
0.8 0.8
1.0 1.0图13 图14 图15
24．某小组做“探究凸透镜成像规律”实验，凸透镜焦距为 10厘米，实验装置如图
15所示，实验前必须调整 （ 5 ） 这个器材的高度。调整后将蜡烛向右移动15厘米，要在
光屏上得到清晰的像，应将光屏向 （ 6 ） （选填“左”或“右”）移动。移动后小明观察
到光屏上呈现出的烛焰像与 （ 7 ） （选填“照相机”、“投影仪”或“放大镜”）的成像
特点一样。在“探究平面镜成像的特点”实验中，用 （ 8 ） 作为平面镜。
25．某组同学做“用电流表、电压表测电阻”实验，所有元件均完好。他们将电源
（电压为1.5伏的整数倍且保持不变）、待测电阻、电流表、滑动变阻器、开关等串联后，
将电压表并联在电路中，再将滑片移至变阻器的一端。
（b） （c）
图16
①闭合开关时，观察到电流表、电压表的示数如图16（a）、（b）所示。当移动滑动
变阻器的滑片时，观察到电流表的示数变大、电压表的示数变小。经过思考，他们发现电
路连接存在问题，则接下来的操作步骤是 （ 9 ） 。
②他们重新正确连接电路，操作步骤正确。闭合开关时，观察到电压表示数如图16
（c）所示，则电压表的示数为 （ 10 ） 伏，理由是 （ 11 ） ，这次实验测出的电阻值为
（ 12 ） 欧。
③移动变阻器的滑片到某个位置时，记录下“4伏 0.38安”的一组数据。继续移动滑
片，观察到电流表示数最大值为0.58安。由三次测量计算得到的电阻平均值是 （ 13 ） 欧。
（精确到0.1欧）
26．为了探究通过导体的电流与它两端的电压的关系，小明和小嘉同学用如图 17所示
的电路，分别将材料相同，长度l、横截面积S不同的导体甲、乙、丙接入电路的M、N两
S
端进行研究。
（1）在设计电路时，小明认为还需在M、N两端并联一个电 A
M N
压表才能正确测出导体两端的电压；小嘉认为干电池的电压是已知 接 导
体
图17的，所以实验中不需要电压表。你认为 (14) (选填“小明”或“小嘉”)的观点是正确的。
（2）经讨论后他们达成了共识，并将实验测得的数据记录在表一、表二和表三中。
表一导体甲 表二导体乙 表三导体丙
（l 甲 =1米、S 甲 =0.2毫米2） （ l 乙 =1米、S 乙 =0.1毫米2） （ l 丙 =0.75米、S 丙 =0.05毫米
实验 电压 电流 实验 电压 电流 2）
序号 （伏） （安） 序号 （伏） （安） 实验 电压 电流
序号 （伏） （安）
1 1.2 0.24 4 1.2 0.12
7 1.2 0.08
2 2.4 0.48 5 2.4 0.24
8 2.4 0.16
3 3.6 0.72 6 3.6 0.36
9 3.6 0.24
① 分析比较实验序号 （ 15 ） 实验中的数据可得出的初步结论是：电压相同，通过不同
导体的电流不同。
② 小嘉同学分析比较实验序号1、2、3（或4、5、6或7、8、9）实验中的电流、电压数据后
认为：同一导体，通过它的电流越大，它两端的电压就越大，且电压与电流成正比。这个
说法是否正确？ （ 16 ） 理由是 （ 17 ） 。
③ 小明和小嘉又仔细研究了表一、表二和表三中的数据发现：导体两端的电压与通过导体的
电流的比值是一个定值，它与导体的 （ 18 ） 有关。
