第十六章《电压电阻》单元测试题
一、单选题(共15小题)
1.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V 的
1
示数是2.3V，V 的示数应为（）
2
A． 1.5V
B． 2.3V
C． 3.8V
D． 6.1V

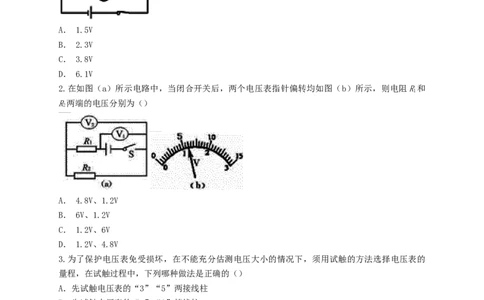

2.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R和
1
R两端的电压分别为（）
2
A． 4.8V、1.2V
B． 6V、1.2V
C． 1.2V、6V
D． 1.2V、4.8V
3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的
量程，在试触过程中，下列哪种做法是正确的（）
A．先试触电压表的“3”“5”两接线柱
B．先试触电压表的“-”“3”接线柱
C．先试触电压表的“-”“15接线柱”
D．先试触电压表的“+”接线柱
4.下列有关电压的说法中，正确的是（）
A．某电路中有电流，它的两端不一定有电压
B．某电路两端有电压，电路中一定有电流
C．自然界中，有的动物本身就可以产生电压，用来自卫
D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的
物理5.如图所示，当开关S闭合后，灯L、L、L 均发光，下列说法中正确的是（）
1 2 3
A．灯L、L、L 是串联在电路中的
1 2 3
B．甲、丙表是电流表，乙表是电压表
C．甲、乙、丙是三只电流表
D．乙表测的是灯L、L 两端的电压之和
2 3
6.关于常见的电压值，下列说法正确的是（）
A．一节干电池的电压为2V
B．一节铅蓄电池的电压为1.5V
C．对人体安全的电压为36V
D．我国家庭电路的电压为220V

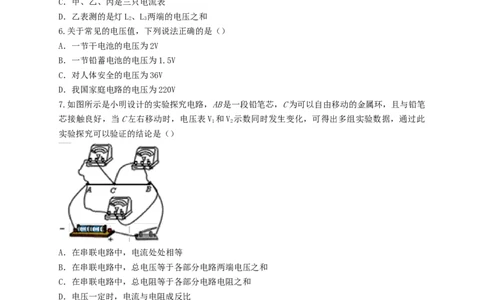

7.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔
芯接触良好，当C左右移动时，电压表V 和V 示数同时发生变化，可得出多组实验数据，通过此
1 2
实验探究可以验证的结论是（）
A．在串联电路中，电流处处相等
B．在串联电路中，总电压等于各部分电路两端电压之和
C．在串联电路中，总电阻等于各部分电路电阻之和
D．电压一定时，电流与电阻成反比
8.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
物理D．电路中的电阻变小，灯泡变暗
9.下列各电路元件中，阻值最大的是（）
A．实验室用的短铜导线
B．实验室用的小灯泡
C．家用普通白炽灯泡
D．试电笔中和氖管串联的电阻
10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）
A．电流表、电压表都会烧坏
B．电流表、电压表都不会烧坏
C．电压表烧坏，电流表不会烧坏
D．电流表会烧坏，电压表不会烧坏
11.把一段导体均匀拉长后，它的电阻将（）
A．变大
B．不变
C．变小
D．无法确定
12.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0
～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）
A． 6.5V
B． 2.5V
C． 1.3V
D． l.5V
13.如图所示，当开关S闭合后，电压表测出的电压是（）
A．灯L 两端的电压
1
B．灯L 两端的电压
2
C．灯L 与L 两端的电压
1 2
D．电源电压
14.两个电阻R和R并联在电路中，通过电阻R和R的电流之比I：I=4：3，则电阻R和R的两
1 2 1 2 1 2 1 2
物理端电压之比为（）
A． 4：9
B． 1：1
C． 3：2
D． 2：3
15.关于电阻，下列说法中正确的是（）
A．绝缘体不容易导电，是因为它们没有电阻
B．导体和绝缘体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大
D．铜导线的电阻一定比铝导线的电阻小
二、填空题(共3小题)

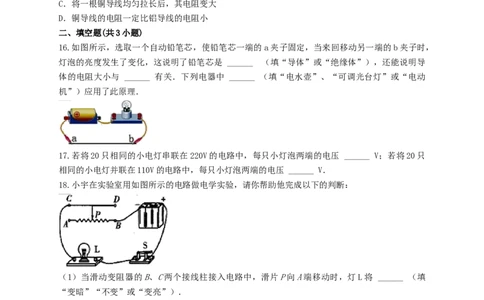

16.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，
灯泡的亮度发生了变化，这说明了铅笔芯是 ______ （填“导体”或“绝缘体”），还能说明导
体的电阻大小与 ______ 有关．下列电器中 ______ （填“电水壶”、“可调光台灯”或“电动
机”）应用了此原理．
17.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压 ______ V；若将20只
相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．
18.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 ______ （填
“变暗”“不变”或“变亮”）．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 ______ 端移动．
三、实验题(共3小题)
19.小张、小王两同学学习了电流、电压和电阻知识后，发现电流与水管中的水流相似、电压与水
压表相似．小张同学提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似．随后小王同
学便提出：导体的电阻可能跟导体的长度、横截面积有关．
为了研究导体的电阻与哪些因素有关，他们设计了如图所示的电路，且在常温下选用手头拥有的
长度、横截面积不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数
据记录在表一、表二中．
物理表一铝丝．
表二铝丝
①分析比较实验序号1与4或2与5可得出的定性结论是：常温下，铝丝长度相同，铝丝的横截面
积越小，电阻越 ______ ．
②分析比较 ______ （选填“表一”或”表二“）的相关数据可得出的定量结论是：常温下，铝
丝横截面积相同时，铝丝的电阻与长度成 ______ 比（选填”正”或“反”）．
③请进一步综合分析表一、表二的相关数据，并归纳得出结论．
（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温
下，铝丝长度与横截面积的 ______ 相同，电阻相同．
（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温
下， ______ ．
④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．
为了进一步探究导体的电阻与材料的关系，需添加的器材为 ______ （选填“导体甲”、“导体
乙”、“导体丙”）．
器材：
导体甲长度为0.2米、横截面积为0.2毫米2的铝丝
物理导体乙长度为0.2米、横截面积为0.4毫米2的镍铬合金丝
导体丙长度为0.45米，横截面积为0.3毫米2的康铜丝．
20.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示
的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，
在图示的电路中只增加了一根导线，电路就正常工作了．
（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？
（2）在图中画出小刚连接的那根导线．（用虚线表示）
21.小明学习了电流表与电压表知识后，进行了如下实验．
（1）在验证串联电路电压规律的实验中，小明进行了如下操作：
①如图所示，把两个规格适当的小灯泡L 和L 串联起来接到电源上，使灯泡发光，②分三次接入
1 2
电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．
回答下列问题：
表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于______ ．
（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．
四、简答题(共1小题)
22.灯泡的灯丝用久了，灯丝的电阻是变大了，还是变小了？为什么？
五、计算题(共3小题)
23.如图所示，电源电压为 12V且保持不变，电压表 V 的示数为7V，电压表V 的示数为9V，灯
1 2
L、L、L 两端的电压U、U、U分别是多少？
1 2 3 1 2 3
物理24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L 两端的电压．
1
（2）灯泡L 两端的电压．
2
25.在如图所示的电路中，电压表 V的示数为6V，电流表A 的示数为0.5A，电流表A 的示数为
1 2
0.4A．试问：通过L 的电流和L 两端的电压分别是多少？
1 2
物理答案解析
1.【答案】A
【解析】根据电路图可知，电压表V 测的是灯L 两端电压，V 测的是灯L 两端电压，V测电源两端
1 1 2 2
电压；
由于串联电路两端电压等于各部分电路电压之和，因此V 的示数为：3.8V-2.3V=1.5V．
2
2.【答案】A
【解析】由题中的电路图可知：V 测的是电源电压；V 测的是R两端的电压．因为串联电路两端的
1 2 2
总电压等于各部分电路两端的电压之和，所以电源电压大于R两端的电压，即V 的示数应大于V
2 1 2
的示数；而两个电压表的指针偏转角度相同，所以V 选的量程应是0～15V，其分度值是0.5V，读
1
数（即电源电压）为6V；V 选的量程应是0～3V，其分度值是0.1V，读数（即R两端的电压）为
2 2
1.2V．所以，电阻R两端的电压为：U=U－U=6V－1.2=4.8V．故选A．
1 1 2
3.【答案】C
【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电
压表应该用“-”和“15”接线柱进行试触，故C选项正确．
4.【答案】C
【解析】电压是形成电流的原因．
得到持续电流的必要条件：有电压、电路是通路．
A、某电路中有电流，它的两端一定有电压，故A错误；
B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；
C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；
D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．
5.【答案】C
【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表
和灯泡L 直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此
1
只有当甲、乙和丙都为电流表时，三个灯泡并联．
6.【答案】D
【解析】A、一节干电池的电压是1.5V，故A错误；
B、一节铅蓄电池的电压是2V，故B错误；
C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；
D、我国家庭电路电压是220V，故D正确.
7.【答案】B
【解析】根据电路图可知，电压表V 测量AC间的电压，电压表V 测量CB间的电压；
1 2
A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；
B、电压表V 和电压表V 分别测量串联电路各部分的电压，当C左右移动时，电压表V 和电压表V
1 2 1 2
的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电
路两端电压之和；
C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；
物理D、因为当C左右移动时，电压表V 和电压表V 的示数同时发生变化，无法控制电压一定，故不能
1 2
探究电压一定时，电流与电阻成反比．
8.【答案】C
【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电
路的阻值变大，灯泡变暗．
9.【答案】D
【解析】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他选项中元
件接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．
10.【答案】B
【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电
阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．
11.【答案】A
【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小
电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．
12.【答案】C
【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是0
6.5V
～3V量程读数的5倍，所以使用0～3V档量程时，读数为 =1.3V．
5
13.【答案】B
【解析】从电路图中可以看出，电压表并联在L 两端，因此当开关S闭合后，电压表测量L 两端
2 2
的电压．
14.【答案】B
【解析】并联电路两端的电压相等，两个电阻R和R并联在电路中，电阻R和R的两端电压之比
1 2 1 2
U：U=1：1.
1 2
15.【答案】C
【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；
B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；
C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；
D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．
16.【答案】导体；长度；可调光台灯．
【解析】（1）因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯
是导体；
（2）当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯
接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，
根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．“可调光台灯”就是应用
了此原理来改变光的强度的．
17.【答案】11；110．
物理【解析】根据串联电路的电压特点又因为灯泡规格相同；
220V
所以每只灯泡的电压为 =11V；
20
若将20只相同的小电灯并联在110V的电路中时，
根据并联电路各支路两端的电压相等可知：
每只灯泡两端的电压为110V．
18.【答案】（1）变暗；（2）B．
【解析】（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电
阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，
因此灯L将变暗；
（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变
阻器的电阻应增大，即滑片需向B端移动.
19.【答案】①大；②表二；正比；③（a）比值；（b）铝丝长度与横截面积的比值不同，电阻不
相同；铝丝长度与横截面积的比值越大，电阻越大；④导体乙和导体丙．
【解析】①从表中数据可知，1与4或2与5的材料相同，长度相同，横截面积不同，电阻不同，
故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越小，电阻越大；
②根据控制变量法，可知表二中的材料相同、横截面积相同，长度不同，可以探究长度与电阻大
小的关系，从数据可知，长度越长，电阻越大，即常温下，导体的材料和横截面积相同时，导体
的电阻与长度成正比；
③（a）从表中数据可知，1与5、2与4或3与6的电阻相同，比较发现它们的长度与横截面积的
比值相同，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值相同，电阻相同；
（b）从表中数据可知，1与5、2与4或3与6的长度与横截面积的比值越大，电阻越大，故而得
到结论：常温下，同种材料的导体，长度与横截面积的比值越大，电阻越大；
④分析可知，导体乙的横截面积和长度与2的横截面积和长度相同，导体丙的横截面积和长度与 3
的横截面积和长度相同，材料不同，故可用来探究材料与电阻的关系；
20.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．
（2）如图所示
【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，
物理只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻
很大，所以它的示数接近电源电压，而电流表的示数接近于零．
（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过
灯泡的电流，滑动变阻器还能改变电路电流．
21.【答案】（1）错误； + 不等于 ，不符合串联电路电压关系；（2）串联电路中电流关系
UAB UBC UAC
【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确， 跟 与 之
UAC UAB UAC
和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是 ；
UAC
（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；
22.【答案】答：灯丝的电阻变大．因为灯丝用久了，会由于升华而变细，电阻变大．
【解析】影响电阻大小的因素：材料、长度、横截面积和温度．长度、材料相同，导体的横截面
积越小，电阻越大，灯丝在温度很高时，会发生升华，所以灯丝用久了后，灯丝会变细，电阻会
变大．
23.【答案】解：
由图可知，L、L、L 串联，电压表V 测L 和L 两端电压，V 测L 和L 两端电压．
1 2 3 1 1 2 2 2 3
则：U+U+U=12V、U+U=7V、U+U=9V
1 2 3 1 2 2 3
解得：U=3VU=4VU=5V．
1 2 3
答：三只灯泡L、L、L 两端的电压分别为U为3V，U为4V，U为5V．
1 2 3 1 2 3
【解析】由电路图可知，三灯泡串联，V 测L、L 两端的电压，V 测L、L 两端的电压；
1 1 2 2 2 3
先根据串联电路的电压特点求出L 和L 的电压，再进一步求出L 两端的电压．
1 2 3
24.【答案】解：（1）电压表V并联在L 两端，所以是测量灯L 两端的电压：U=1V；
1 1 1
（2）L、L 串联，由串联电路电压的规律得：灯L 两端的电压：U=U-U=3V-1V=2V；
1 2 2 2 1
答：（1）灯泡L 两端的电压为1V；
1
（2）灯泡L 两端的电压为2V；
2
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L 两端电压；由串联电路电压的规律可
1
求得灯泡L 两端的电压.
2
25.【答案】解：由图可知：L 、L 并联，电压表测量电源的电压，电流表A 测L 支路的电流，A
1 2 2 2 1
测干路电流；
所以U=U=U=6V，
1 2
物理通过L 的电流为：
1
I=I-I=0.5A-0.4A=0.1A．
1 2
答：通过L 的电流为0.1A，L 两端的电压为6V．
1 2
【解析】由电路图可知，L 、L 并联，电压表测电源的电压，电流表A 测L 支路的电流，A 测干路
1 2 2 2 1
电流．根据并联电路电流特点可知L 两端的电压．根据并联电路电流的特点求出通过L 的电流．
2 1
