初中物理十二章简单机械测试
一选择题：（每题3分，共30分）
1．下列工具在使用时属于费力杠杆的是
A．定滑轮 B．钓鱼杆 C．剪铁皮的剪刀 D．撬棒
1．工厂为了搬运一个笨重的机器进人车间，某工人设计了下图所示的四种方案（机器下方的小
圆表示并排放置的圆型钢管的根截面），其中最省力的方案是

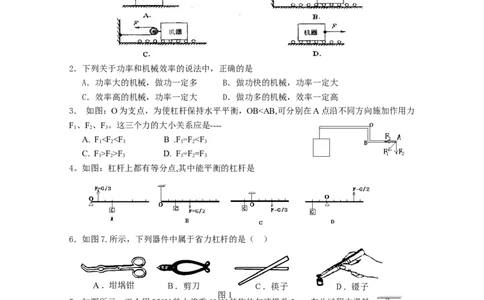

2．下列关于功率和机械效率的说法中，正确的是
A．功率大的机械，做功一定多 B．做功快的机械，功率一定大
C．效率高的机械，功率一定大 D．做功多的机械，效率一定高
3． 如图：O为支点，为使杠杆保持水平平衡，OBF>F D. F=F=F
1 2 3 1 2 3
4。如图：杠杆上都有等分点,其中能平衡的杠杆是
6．如图7.所示，下列器件中属于省力杠杆的是（ ）
A．坩埚钳 Ｂ．剪刀 Ｃ．筷子 Ｄ．镊子
图１
7．如图所示，工人用250N的力将重400N的物体匀速提升2m，在此过程中滑轮
组的机械效率和所做的额外功分别为
A．80% 800J B．80% 1000J
C．62.5% 200J D．80% 200J
8.一根杆秤，如果秤砣被磨损掉一部分，用它称得质量比被称物体的实际质量将
A. 偏大 B. 偏小 C. 相等 D. 无法确定
9.下列属于省力杠杆的是
A 开酒瓶的起子 B 天平 C 鱼杆 D理发剪刀 · · ·
10．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持
平衡的是
A．将左右两边的钩码均向外移动一格
1B．将左边的钩码向里移动一格，同时将右边钩码去掉一个并保持位置不变
C．将左右两边的钩码各去掉一个，位置保持不变
D．在左右两边钩码的下方各加一个钩码，位置保持不变
二、填空题（每空2分，共28分）
1．如图9所示，OA为一可绕O点转动的轻质杠杆，杆长
2m，当作用于A点一个F =30N的竖直向上的力，为使杠杆水平
不动，应将重为G=150N的重物悬吊于距A端___________处。
2一台起重机将重3600N的货物提高4m，如果额外功是
9600J，则该起重机做的有用功是__________J，机械效率___________。
3甲同学重600N，乙同学重500N，他们进行登楼比赛，从一楼跑上六楼甲用60s，乙用40s，
则 同学做功较多， 同学功率较大．

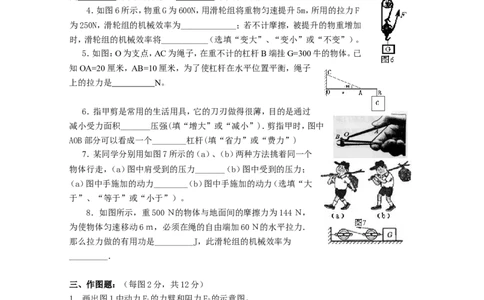

4．如图6所示，物重G为600N，用滑轮组将重物匀速提升5m，所用的拉力F
为250N，滑轮组的机械效率为_____________；若不计摩擦，被提升的物重增加
时，滑轮组的机械效率将___________（选填“变大”、“变小”或“不变”）。
5．如图：O为支点，AC为绳子，在重不计的杠杆B端挂G=300牛的物体。已
知OA=20厘米，AB=10厘米，为了使杠杆在水平位置平衡，绳子
上的拉力是 N。
6．指甲剪是常用的生活用具，它的刀刃做得很薄，目的是通过
减小受力面积_______压强(填“增大”或“减小”)．剪指甲时，图中
AOB部分可以看成一个________杠杆(填“省力”或“费力”)
7．某同学分别用如图7所示的（a）、（b）两种方法挑着同一个
物体行走，（a）图中肩受到的压力_______（b）图中受到的压力；
（a）图中手施加的动力________（b）图中手施加的动力（选填“大
于”、“等于”或“小于”）。
8．如图所示，重500Ｎ的物体与地面间的摩擦力为144Ｎ，
为使物体匀速移动6ｍ，必须在绳的自由端加60Ｎ的水平拉力．
那么拉力做的有用功是_________J，此滑轮组的机械效率为
_________．
三、作图题：（每图2分，共12分）
1. 画出图1中动力F 的力臂和阻力F 的示意图。
1 2
2. 如图2所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位
置平衡，请作出最小的力F的示意图及其力臂。
3.利用图3中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、滑轮的自
重及摩擦不计)，请画出滑轮组上绳的绕法。
24．画出图中各力的力臂．

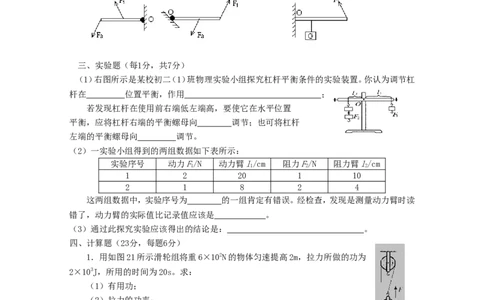

三、实验题（每1分，共7分）
（1）右图所示是某校初二（1）班物理实验小组探究杠杆平衡条件的实验装置。你认为调节杠
杆在 位置平衡，作用 ；
若发现杠杆在使用前右端低左端高，要使它在水平位置
平衡，应将杠杆右端的平衡螺母向 调节；也可将杠杆
左端的平衡螺母向 调节。
（2）一实验小组得到的两组数据如下表所示：
实验序号 动力F/N 动力臂l/cm 阻力F/N 阻力臂l/cm
1 1 2 2
1 2 20 1 10
2 1 8 2 4
这两组数据中，实验序号为 的一组肯定有错误。经检查，发现是测量动力臂时读
错了，动力臂的实际值比记录值应该是 。
（3）通过此探究实验应该得出的结论是： 。
四、计算题（23分，每题6分）
1．用如图21所示滑轮组将重6×102N的物体匀速提高2m，拉力所做的功为
2×103J，所用的时间为20s。求：
（1）有用功；
（2）拉力的功率；
（3）该滑轮组的机械效率。
32．一辆桑塔纳汽车在一段平直的京福高速公路上以30m／s的速度匀速行驶，汽车的牵引力为
2×10。N，求：
(1)汽车受到的平均阻力； (2)汽车5 s内行驶的路程；
(3)汽车5 s内做的功； (4)汽车的功率。

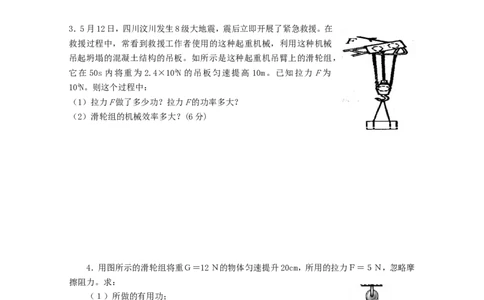

3．5月12日，四川汶川发生8级大地震，震后立即开展了紧急救援。在
救援过程中，常看到救援工作者使用的这种起重机械，利用这种机械
吊起坍塌的混凝土结构的吊板。如所示是这种起重机吊臂上的滑轮组，
它在 50s 内将重为 2.4×104N 的吊板匀速提高 10m。已知拉力F为
104N。则这个过程中：
（1）拉力F做了多少功？拉力F的功率多大？
（2）滑轮组的机械效率多大？(6分)
4．用图所示的滑轮组将重Ｇ＝12Ｎ的物体匀速提升20cm，所用的拉力Ｆ＝５Ｎ，忽略摩
擦阻力。求：
（１）所做的有用功；
（２）此时滑轮组的机械效率；
（３）当改为提升22N的重物时，该滑轮组的机械效率。
