第十二章 简单机械 单元测试三
一、填空题(每空1分，共35分)

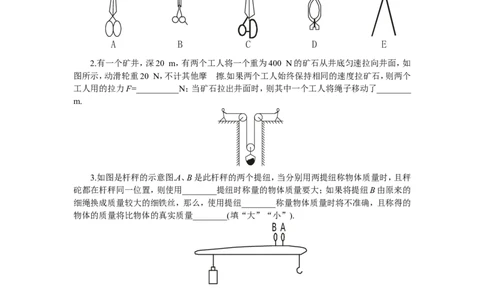

1.剪刀是日常生活中常用的一种工具，它的种类有各种各样的，但其实都是一对
________.如图所示的剪刀，你认为剪较硬的物体时，应该使用剪刀________；剪纸或布时，
应该使用剪刀________；修理树枝时，应该使用剪刀________.
A B C D E
2.有一个矿井，深20 m，有两个工人将一个重为400 N的矿石从井底匀速拉向井面，如
图所示，动滑轮重20 N，不计其他摩擦.如果两个工人始终保持相同的速度拉矿石，则两个
工人用的拉力F=__________N；当矿石拉出井面时，则其中一个工人将绳子移动了________
m.
3.如图是杆秤的示意图.A、B是此杆秤的两个提纽，当分别用两提纽称物体质量时，且秤
砣都在杆秤同一位置，则使用________提纽时称量的物体质量要大；如果将提纽B由原来的
细绳换成质量较大的细铁丝，那么，使用提纽________称量物体质量时将不准确，且称得的
物体的质量将比物体的真实质量________(填“大”“小”).
B A
4.如下图所示装置，用两个滑轮分别拉同一个物体在水平面上做匀速直线运动，物体重
为 60 N，水平面与物体间的摩擦力为 20 N，不考虑其他摩擦，则 F=________N，
1
F=________N.
2
F F
1 2
5.如图所示，用甲、乙两滑轮匀速向上提升重物，物重都是600 N，不计动滑轮重及摩擦，
绳子的拉力F 为________N；F 为________N.若将重物提高1 m，则甲滑轮绳子的自由端
甲 乙
移动的距离为________ m；乙滑轮绳子的自由端移动的距离为________ m.
1F F
A A
甲 乙
6.图中所示是自行车上两个典型的轮轴装置，从图中可知脚踏板与________组成了一个
________轮轴，飞轮与________组成了一个________轮轴.
后车轮
齿轮盘
脚踏板 飞轮
7.地面上有一根粗细不同的木杆，抬起A端需用力200 N，而抬另一端B端时需用力
150 N.则该木杆________端较粗，整个木杆的重量为________ N.
8.一扁担长1.5 m，前端挑200 N的货，后端挑300 N的货，则肩膀应该离扁担前端
________ m处，才能使扁担平衡，平衡后肩受到的压力为________ N.(不计扁担质量)
9.如图所示，某人用一个定滑轮将水平地面上一个质量为60kg的物体往上拉，此人的质
量为50 kg.当此人用450 N的拉力拉物体时，则物体________被拉上来，(填“能”“不
能”)此时物体对水平地面的压力为________ N.若此人用650 N的拉力往上拉物体，则
________将物体拉上来.(填“能”“不能”)(g=10 N/kg)
10.认真分析下列各图，物体的重力都是20 N，(不考虑摩擦和动滑轮的重力)当物体处于
平衡状态时，拉力F的大小分别是F=________N，F =________N，F =________N.
A B C
F
A
F
C
F
B
11.饲养员用铡刀铡草喂动物时，为了铡草时省力，饲养员应把草放在________(填“靠
近”“远离”)轴的地方，这样可以使动力臂________，阻力臂________，而达到省力的目的.
12.如图是人的手臂骨骼与肌肉的生理结构示意图，实质上可将手臂看成一个杠杆.当手
中托的物体静止时，重物对手的压力可看成对杠杆阻力，二头肌收缩产生的力可看成对杠杆
的__________，肘部O点可看成杠杆的____________，从图中可看出人的手臂实质上是一个
________杠杆.
2二头肌
桡骨 重物
O
尺骨
二、选择题(每小题3分，共30分)
1.下列说法中正确的是
A.杠杆的动力臂越长越省力
B.杠杆上动力和阻力的方向总是相反的
C.滑轮是一个省力杠杆
D.杠杆不一定是直棒
2.如图所示，一根一端粗一端细的木棒，用细线悬起来，刚好在水平处平衡，如果沿悬挂
线锯成两段，则
A.粗端较重 B.细端较重
C.两端一样重 D.无法比较
3.粗细均匀的钢筋AOB，形状如图所示.已知AO=OB，在O点用一线悬挂起来，并使AO
段位于水平位置后放手，放手后
A O
B
A.A端下沉 B.B端下沉
C.保持原状 D.以上说法都不正确
4.如图所示装置，物体处于静止，不计滑轮重力及摩擦，则重物G 与G 之比为
1 2
G
2
G
1
3A.1∶1 B.1∶2 C.2∶1 D.3∶1
5.下图是筷子夹菜时的杠杆示意图，其中的一只筷子受阻力和动力方向都正确的是
F
2 F 2 F 1 F 1
F F
F 2 2
1
A B C F 1 D
6.图中是一种有把手的门锁，则门锁的把手实质上是一个
把手
A.定滑轮 B.动滑轮 C.轮轴 D.斜面
7.如图所示杠杆，力F方向始终竖直向上，当此杠杆在动力F作用下，将一个由细绳系的
物体由图中位置逆时针匀速转动到水平位置时，则
F
A.F大小始终不变 B.F先变大后变小
C.F先变小后变大 D.无法判断F大小的变化
8.自行车是人们常用的交通工具，它应用了许多物理知识，下面说法中正确的是
A.刹车传动系统应用了杠杆
B.车把应用了杠杆
C.链条和前后轮盘组成滑轮组
D.轮胎制有花纹是为了减小摩擦
9.某人将一个重物沿斜面往上拉，如图所示，结果发现拉力大小比重力要大，其原因可能
是
F
G
A.斜面太陡，不省力 B.只有推物体时，斜面才能省力
C.斜面与物体间的摩擦可能太大 D.斜面太高了
410.如图，一个不等臂杠杆，在水平位置平衡后，若再在两端分别挂上两个质量相同的物
体后，则
A.杠杆仍然平衡
B.杠杆不能平衡，向力臂长的一端倾斜
C.杠杆不能平衡，向力臂短的一端倾斜
D.无法判断
三、想一想(共10分)
某工人在施工过程中用一撬杠撬一块大石头，他采用如图示的方法，在撬杠下垫了一块
小石头，组成了一个杠杆，但没有撬动，为了撬动大石头，请你帮助该工人师傅想几种办法，
并画出改进后的示意图.
F
(1)不借助其他工具，只能移动小石块：
(2)不借助其他工具，去掉小石块：
(3)借助一个套筒，能套住撬杠的末端：
四、做一做(共20分)
1.(6分)下图是渔民在小河捕鱼的一种方式，请画出此渔民扳渔网的杠杆示意图，画出支
点、动力及动力臂、阻力及阻力臂，并通过示意图中力臂的长短来判断此杠杆是省力杠杆还
是费力杠杆？
52.(6分)图中有两个杠杆，请根据图中信息，在杠杆上画出最省力的动力的力的示意图.
G O
O G
3.(8分)利用杠杆的平衡公式FL=FL 自编一道题，并计算出所求物理量.
1 1 2 2
五、小调查(共5分)
杠杆在生活及生产中无处不在，有省力的杠杆，也有省距离的杠杆.请你说出几种你家厨
房中的杠杆模型，并判断它们是省力杠杆，还是费力杠杆.
6参考答案:
一、 填空题
1．答案：杠杆 E AC D
2．答案：210 20
3．答案：A A 小
4．答案：20 10
5．答案：200 300 3 2
6．答案：齿轮盘 省力 后车轮 费力
7．答案：A 350
8．答案：0.9 500
9．答案：不能 150 不能
10．答案：20 40 10
11．答案：靠近 增长 缩短
12．答案：动力 支点 费力
二．选择题
1．答案：D
2．答案：A
3．答案：A
4．答案：C
5．答案：B
6．答案：C
7．答案：A
8．答案：A
9．答案：C
10．答案：B
三．想一想
答案：（1）
F
（2）
F
（3）
F
由图可知是费力杠杆
四．做一做
71．答案：
F 2 F1
l2
l1
O
2．答案：
F
F G O
O G
3．答案：略
五、小调查
答案：筷子（费力杠杆）、火钳（费力杠杆）、锅铲（费力杠杆）、起子（省力杠杆）.
