八年级第十二章简单机械单元测试题
1. 如图14所示，小明分别用甲滑轮、乙滑轮把重力相同的物体匀速提升到相同的 高度，则( )
A.使用甲滑轮可以省力 B.使用乙滑轮可以改变力的方向
C.使用甲滑轮做的有用功多 D.使用乙滑轮的机械效率为100%
2.按照题目要求作图：
(1) 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
(2) 如图所 示的曲棒，ABC可绕A点的
转轴转动， 请画出要使曲棒ABC在图中
位置保持 平衡时所需最小力的示意图。

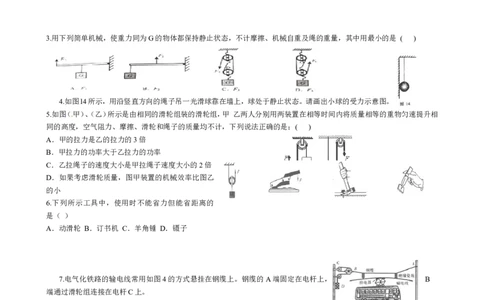

3.用下列简单机械，使重力同为G的物体都保持静止状态，不计摩擦、机械自重及绳的重量，其中用最小的是 ( )
4.如图l4所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态。请画出小球的受力示意图。
5.如图（甲）、（乙）所示是由相同的滑轮组装的滑轮组，甲 乙两人分别用两装置在相等时间内将质量相等的重物匀速提升相
同的高度，空气阻力、摩擦、滑轮和绳子的质量均不计，下列说法正确的是：( )
A．甲的拉力是乙的拉力的3倍
B．甲拉力的功率大于乙拉力的功率
C．乙拉绳子的速度大小是甲拉绳子速度大小的2倍
D．如果考虑滑轮质量，图甲装置的机械效率比图乙
的小
6.下列所示工具中，使用时不能省力但能省距离的
是（ ）
A．动滑轮 B．订书机 C．羊角锤 D．镊子
7.电气化铁路的输电线常用如图4的方式悬挂在钢缆上。钢缆的A端固定在电杆上， B
端通过滑轮组连接在电杆C上。
（1）配重D是3个混凝土圆盘，每个盘的质量是15kg。按图示的配置，钢缆在B端所受 的
拉力是 N。（不计滑轮和钢缆的质量，g＝10N／kg）
（2）如果只考虑B端的牢固性，本来可以把它直接固定在电杆C上，也可以用一个很硬的大弹簧连接B和C。实际上却用滑轮
组来连接，这样做的好处是 ，以保证措电器与输电线接触良好。
8.如图所示：用滑轮组拉动重500N的物体在水平支持面上以2m/s的速度做匀 速 直 线
运动，且物体所受摩擦力是物重的0.2倍，问：
（1）若不计机械自重及滑轮与轴之间的摩擦，则拉力F是多大？
1（2）若滑轮组的机械效率是90%，则F的大小是多大？（保
留一位小数）
（3）可见，使用滑轮组时可以省力不能省功，在物理学中这
一原理称为 。
9.如图所示，用滑轮组提升重物时，重200N的物体在5s内匀速上升了1m．已知拉绳子的力F为120N，如果不
计绳重及摩擦，则提升重物的过程中（ ）
A．绳子自由端被拉下3m B．动滑轮重20N C．滑轮组的机械效率是83.3% D．拉力F的功率是40W
10.如下图所示，下列实例中使用简单机械的情况说法正确的是
A．甲图赛艇的桨是省力杠杆 B．乙图独轮车是费力杠杆
C．丙图扳子是费力的轮轴 D．丁图盘山公路是省力的斜面
11.如图所示，定滑轮重1N，动滑轮重1N。物体A在拉力F的作用下，1s内将重为8N的物体A 沿竖直方向
匀速提高了0.3m．如果不计绳重和摩擦，则以下计算结果不正确的是( )
A．绳子自由端移动速度为0.6m/s B．滑轮组的机械效率为80%
C．拉力F的功率为2.7W D．拉力F的大小为4.5N

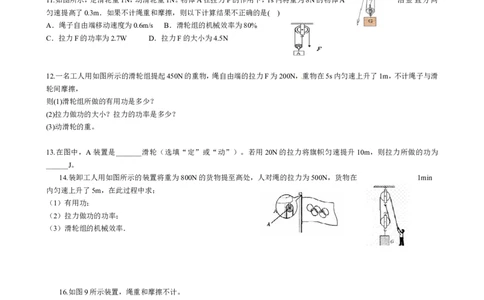

12.一名工人用如图所示的滑轮组提起450N的重物，绳自由端的拉力F为200N，重物在5s内匀速上升了1m，不计绳子与滑
轮间摩擦，
则(1)滑轮组所做的有用功是多少？
(2)拉力做功的大小？拉力的功率是多少？
(3)动滑轮的重。
13.在图中，A装置是_______滑轮（选填“定”或“动”）。若用20N的拉力将旗帜匀速提升10m，则拉力所做的功为
______J。
14.装卸工人用如图所示的装置将重为800N的货物提至高处，人对绳的拉力为500N，货物在 1min
内匀速上升了5m，在此过程中求：
（1）有用功；
（2）拉力做功的功率；
（3）滑轮组的机械效率．
16.如图9所示装置，绳重和摩擦不计。
（1）请利用图示的3个滑轮，补画出滑轮组完整的绕线。
（2）若物重为50N时，绳端需用20N的拉力才能把物体匀速提升，则将重为90N的物体匀速提升，绳端需要多大的拉力？当
90N的重物升高1m时，此时的机械效率为多少？
（3）如果绳子能承受的最大拉力为60N，那么该滑轮组最大可以吊起多重的物体？此时的机械效率又为多大？
（4）当动滑轮重为多少时，使用该滑轮组提起20N重的钩码刚好不省力？
217.4月20日，四川汶川雅安7.0级大地震，震后立即开展了紧急救援。在救援过 程中，常看到救援
工作者使用的这种起重机械，利用这种机械吊起坍塌的混凝土结构的吊板。如所示是 这种起重机吊臂上
的滑轮组，它在50s内将重为2.4×104N的吊板匀速提高10m。已知拉力F为104N。则 这个过程中：
（1）拉力F做了多少功？拉力F的功率多大？
（2）滑轮组的机械效率多大？
18.如图所示，物体重120 N，不计滑轮的摩擦．当拉力F为_______N时．物体对地面的压力等于零；当拉力F为
________N时，地面对物体的支持力为30 N．
19.物理学上经常把一些复杂的物体建立物理模型方便研究，下列对应的物理模型错误的是 ( )
A．盘山公路——斜面 B．滚动轴承——轮轴
C．自行车把——轮轴 D．自卸货车的车厢——杠杆
20.如图6，长为3米的匀质平板的中点能绕固定的支点转动，平板与水平地面的夹角为30°，在板上站两个小孩。已知20
千克的甲小孩位于板的中点，30千克的乙小孩位于板的左端。现两个小孩均以0.1米／秒的速度同时向右慢慢移动， s时间
后平板开始转动；乙小孩在这一过程中克服自身重力做功的功率为 W。（g=10N／kg）
321.斜面是一种简单机械，生活中人们常常利用它来省力。小明想探究“斜面的机械效率与斜面的倾斜程度的关系”。于
是他找来木块A．长木扳B．三个高度不同的长方体C和一把弹簧测力计进行实验，实验装置如图所示。
（1）除上述器材外，小明要完成实验还需要的一种器材是 ；
（2）在实验过程中，应沿斜面向上拉动木块，使木块做 运动；
（3）实验记录数据如下表，则第3次实验时斜面的机械效率为 ；
（4）分析比较下表中的实验数据，可得到的结论是：斜面越陡 。
（5）除了倾斜程度会影响斜面的机械效率，你还能猜想到斜面的______________也会影响到斜面的机械效率，这样猜想的依
据是_____________________________________________。
实验次 斜 面 倾 木 块 重 斜 面 高 度 沿斜面拉力 木块沿斜面移动 斜面的机械效
数 斜程度 G/N h/m F/N 的距离s/m 率η
1 较缓 5 0．2 3．3 0．5 60．6%
2 较陡 5 0．25 3．8 0．5 65．8%
3 最陡 5 0．3 4．2 0．5

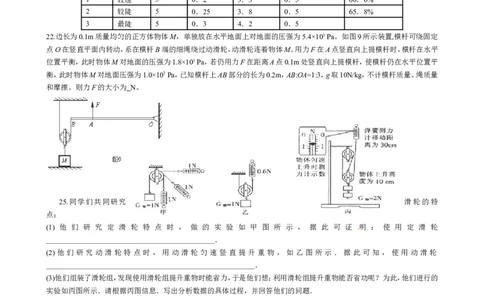

22.边长为0.1m质量均匀的正方体物体M，单独放在水平地面上对地面的压强为5.4×103 Pa。如图9所示装置,横杆可绕固定
点O在竖直平面内转动，系在横杆B 端的细绳绕过动滑轮，动滑轮连着物体M。用力F在A点竖直向上提横杆时，横杆在水平
位置平衡，此时物体M 对地面的压强为1.8×103 Pa，若仍用力F在距离A点0.1m处竖直向上提横杆，使横杆仍在水平位置平
衡，此时物体M 对地面压强为1.0×103 Pa，已知横杆上AB部分的长为0.2m，AB:OA=1:3，g取10N/kg，不计横杆质量、绳质量
和摩擦。则力F的大小为 N。
25.同学们共同研究 滑轮的特
点：
(1) 他 们 研 究 定 滑 轮 特 点 时 ， 做 的 实 验 如 甲 图 所 示 ， 据 此 可 证 明 ： 使 用 定 滑 轮
______________________________________________．
(2)他们研究动滑轮特点时，用动滑轮匀速竖直提升重物，如乙图所示．据此可知，使用动滑轮
_________________________________________________________．
(3)他们组装了滑轮组，发现使用滑轮组提升重物时能省力，于是他们想：利用滑轮组提升重物能否省功呢？为此，他们进行的
实验如丙图所示．请根据丙图信息．写出分析数据的具体过程，并回答他们的问题．
______________________________________________________________________________
24.在不计绳重和摩擦的情况下利用如右图所示的甲、乙两装置分别用力把相同的物体匀速提升相同的高度若用η ，η
甲 乙
表示甲、乙两装置的机械效率，W 、W 表示拉力所做的功（ ）
甲 乙
4A、η ＝η ，W ＝W B、η ＞η ，W ＞W
甲 乙 甲 乙 甲 乙 甲 乙
C、η ＜η ，W ＜W D、η ＞η ，W ＜W
甲 乙 甲 乙 甲 乙 甲 乙
参考答案
1.A B 2.图略 3.D
4. 5.C 6.D
7. (1)1350 (2)钢缆所受的拉力一定使钢缆松紧程度不变
8. （1）50N （2）55.6N （3）功的原理。
9.C 10.D 11.B
12. 75% 120W 150w
13. 定 200
14（1）4000J 2分； （2）83.3W 2分
（3）80% 2分
.15. 80
16. （1）如图：
（2）30N、75%
（3）210N、87.5%
（4）60N
17.(1)3×105 6000N (2)80%
18.120 90 19.C 20.9 15
21. （1）刻度尺；（2）匀速直线；（3）71.4%；（4）机械效率越高；（5）粗糙程度；摩擦力越大，做的额外功越多。
22.32
23. 解： （1）W ＝Gh＝500N×6m
有
＝3000J ……………………………………………………
（2）P＝W/t
＝300N×12m/20s
＝180W ……………………………………………………
（3）η＝Gh /Fs ＝3000J/(300N×12m)
＝83.3% ……………………………………………………
（4）由 F＝（G ＋G ）/n
物 动
5300N＝（500N＋G ）/2
动
G ＝100N …………………………………………………
动
当G′ ＝400N时
物
由上式可得：F′＝250N ……………………………………
24.A
25. (1)不省力，但可以改变力的方向
(2)可以省力，但不能改变力的方向
(3)提升物体做功W=Gh=2N×0.1m=0.2J，拉力做功W=Fs=0.8N×0.3m=0.24J＞W
1 2 1
故利用滑轮组提升重物不能省功
6
