简单机械单元测试附参考答案
【题型解析】
一、选择题（共15分）
１．将一个鸡蛋举高2米，做功约为（ B ）
A、0.5焦耳。 B、1焦耳。 C、2焦耳。 D、2瓦。
2．如图1，一小孩从滑梯上匀速滑下来，此时他的（ B ）
A、动能增加，势能不变。 B、动能不变，势能减少。
C、动能增加，势能增加。 D、动能不变，机械能不变。
3．功率大的机器比功率小的机器做功一定（ A ）
A、做功快。 B、做功多。 C、做功慢。 D 、 做 功 图1 所需时间
少。

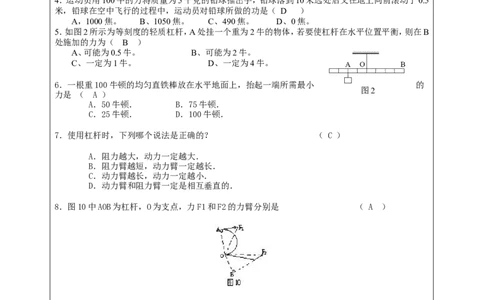

4．运动员用100牛的力将质量为5千克的铅球推出手，铅球落到10米远处后又在地上向前滚动了0.5
米，铅球在空中飞行的过程中，运动员对铅球所做的功是（ D ）
A，1000焦。 B、1050焦。 C、490焦。 D、0焦。
5．如图2所示为等刻度的轻质杠杆，A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡，则在B
处施加的力为（ B ）
A、可能为0.5牛。 B、可能为2牛。
C、一定为1牛。 D、一定为4牛。
6．一根重100牛顿的均匀直铁棒放在水平地面上，抬起一端所需最小 的
图2
力是 （ A ）
A．50牛顿． B．75牛顿．
C．25牛顿． D．100牛顿．
7．使用杠杆时，下列哪个说法是正确的？ （ C ）
A．阻力越大，动力一定越大．
B．阻力臂越短，动力臂一定越长．
C．动力臂越长，动力一定越小．
D．动力臂和阻力臂一定是相互垂直的．
8．图10中AOB为杠杆，O为支点，力F1和F2的力臂分别是 （ A ）
A．OA、OB． B．OF1、OF2．
C．OA、OD． D．OA、OF2．
9．下列哪些应用属于费力杠杆 （ ACD ）
A．手握钢笔写字．
B．汽水瓶起盖器的使用．
C．用筷子夹菜．
D．用大扫帚扫地．
10．如图12所示，杠杆挂上砝码恰好平衡，每个砝码质量相同。在下列各种情况下杠杆还能保持平衡的
是 （ C ）
1A．左右砝码各向支点移一格．
B．左右砝码各减少一个．
C．左右砝码各减少一半．
D．左右砝码各增加二个．
11．以上装置中，利用杠杆平衡原理的装置是 （ C ）
A．斜面． B．液压机．
C．天平． D．连通器．
12．图13所示的杠杆处于平衡。把A端所挂重物浸没水中时，杠杆将失去平衡。为使杠杆重新平衡，应
（ BD ）
A．将支点O向A端移近．
B．将支点O向B端移近．
C．支点O不动，在B端再加挂砝码．
D．支点O不动，将B端重物向支点O移近．
13．如图14所示的杠杆，在B点受到300牛顿，方向竖直向下的力，要使杠杆在水平位置平衡，需在A
点加： （ C ）
A．100牛顿、方向竖直向上的力．
B．100牛顿、方向竖直向下的力．
C．75牛顿、方向竖直向上的力．
D．75牛顿、方向竖直向下的力．
14．将重为5牛顿和15牛顿的甲、乙两物体分别挂在杠杆的左、右两端，若杠杆的重力忽略不计，当杠
杆平衡时，左、右两力臂长之比为 （ A ）
A．3∶1． B．2∶1．
C．1∶3． D．4∶1．
15．一杆刻度准确的杆秤，若其秤砣上粘上一块重物，那么用它秤东西时，其读数 （ C ）
A．将比实际质量大． B．与实际质量相同．
C．将比实际质量小． D．大小难以确定．
16．一个杆秤，如果秤砣被磨损掉一部分，则它称得的质量比被称物体实际质量将 （ B ）
2A．变小． B．变大．
C．相等. D．无法判定．
17．下面的实例中，相当于费力、省距离的杠杆是 （ C ）
A．独轮推车． B．动滑轮．
C．人的前臂． D．老虎钳．
18．如图15所示，物体重600牛顿，要使人拉住绳子的一端使物体静止，若不计滑轮的重力和摩擦，则
人的拉力为 （ A ）
A．200牛顿． B．300牛顿．
C．400牛顿． D．150牛顿．
19．将一动滑轮改为定滑轮使用，这样一定是 （ C ）
A．提高了机械效率． B．提高了功率．
C．改变了力的方向． D．节省了力．
20．如图16所示，在动滑轮的挂钩上施加一个竖直向下的拉力F，使物体G匀速上升，下列结论中正确
的是 ( D )
A．拉力F大小只是G的一半．
B.拉力F的大小等于G.
C.动滑轮挂钩向下移动h/2时，物体G向上移动2h.
D.物体G向上移动h时，动滑轮向下移动h/2.
21．如图18所示。O为杠杆的支点，为了提高重物P，用一个跟杠杆保持垂直的力使杠杆由竖直位置转
动到水平位置，在这个过程中： （ C ）
3A．杠杆始终是省力的．
B．杠杆始终是费力的．
C．先是省力的，后是费力的．
D．先是费力的，后是省力的 ．

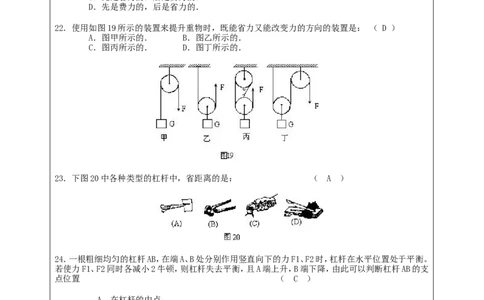

22．使用如图19所示的装置来提升重物时，既能省力又能改变力的方向的装置是： （ D ）
A．图甲所示的． B．图乙所示的．
C．图丙所示的． D．图丁所示的．
23．下图20中各种类型的杠杆中，省距离的是： （ A ）
24．一根粗细均匀的杠杆AB，在端A、B处分别作用竖直向下的力F1、F2时，杠杆在水平位置处于平衡。
若使力F1、F2同时各减小2牛顿，则杠杆失去平衡，且A端上升，B端下降，由此可以判断杠杆AB的支
点位置 （ C ）
A．在杠杆的中点．
B．不在杠杆的中点，而靠近A端．
C．不在杠杆的中点，而靠近B端．
D．条件不足，无法判断 ．
二、填空（共30分）
1．能够绕着固定点转动的硬棒叫做杠杆，这个固定点叫做_________，促使杠杆转动的力叫做
_________，阻碍杠杆转动的力叫做_________，从支点到力的_________的距离叫做力臂。
2．杠杆的平衡状态，是指杠杆处于_________状态或_______
__________状态。
3．在图3中，0为支点，物体均重12牛，要使图(甲)中杠杆平衡，在A点最小应加_________牛的力，方
向_________；要使图(乙)中杠杆平衡，在B点最小应加_________牛的力，方向_________。
4O A B
·
4．将下列机械用 相 应 的 代号填入空格内，其中等臂杠
图4
杆为_________； 图3 省 力 杠 杆为_________；费力杠杆为
_________ 。 (A) 理发剪刀；(B) 夹菜用筷子；(C)动滑轮；(D)开啤酒瓶的扳
手；(E)拔铁钉时 的榔头；(F)天平；(G)钓鱼杆；(H)扫地扫帚；
5．大人和小孩玩跷跷板，小孩要把大人跷起来，大人离转动轴距离应_________些，小孩离转动轴距离
应_________些．(填“远”或“近”)．
6．如图4所示，滑轮B是_______滑轮（选填“动”或“定”），它的好处是_______________。若不计
滑轮的重力和摩擦，如果F =F =50牛，则G =_______牛，G =_______牛。若将重物A向上提升1米，则
A B A B
绳子自由端向上移动的距离为_______米。
7．某人用20牛的水平推力使质量为65千克的货物沿水平方向匀速移动了3米，则该售货员对货物做
功______焦，货物的重力做功______焦，物体受到的摩擦阻力是____牛。
8．功率是表示做功____________的物理量；某机器的功率是 500 瓦，其物理意义是
________________________________。这样的一台机器5分钟内可完成_________焦的功。
9．如图5所示，重为10牛的木块在水平桌面上作匀速直线运动，F=2牛，物体匀速前进5米，拉力F做
功____20_____焦，木块与桌面之间的摩擦力为____4_____牛。
10．质量相同的A、B两辆小车在同一水平路面上做匀速直线运动，它们的s-t图像如图6所示，由图中
给出的信息可知：Ａ车的动能____大于_____Ｂ车的动能，Ａ车的重力势能_____等于____Ｂ车的重力
势能。（选填“大于”、“小于”或“等于”）
F
F
图5
11．一个带有刻度的均匀杠杆，在中点支起，如图21所示。当在B处挂 300牛
图6
顿的钩码时，在A处应挂__200___牛顿的钩码，杠杆才能平衡，杠杆平衡 后，如
果再在杠杆两侧钩码的下面同时挂100牛顿的钩码，则A端将向__右__ 移动。
12．如图22所示，一根长1.2米的杠杆，左右两端所挂物体重量之比GA∶GB=5∶3，则力臂
OA=___0.45___，OB=___0.75___。
13．为了省力，应该用______的杠杆；使用轮轴时，为了省距离，应将动力作用在______上。

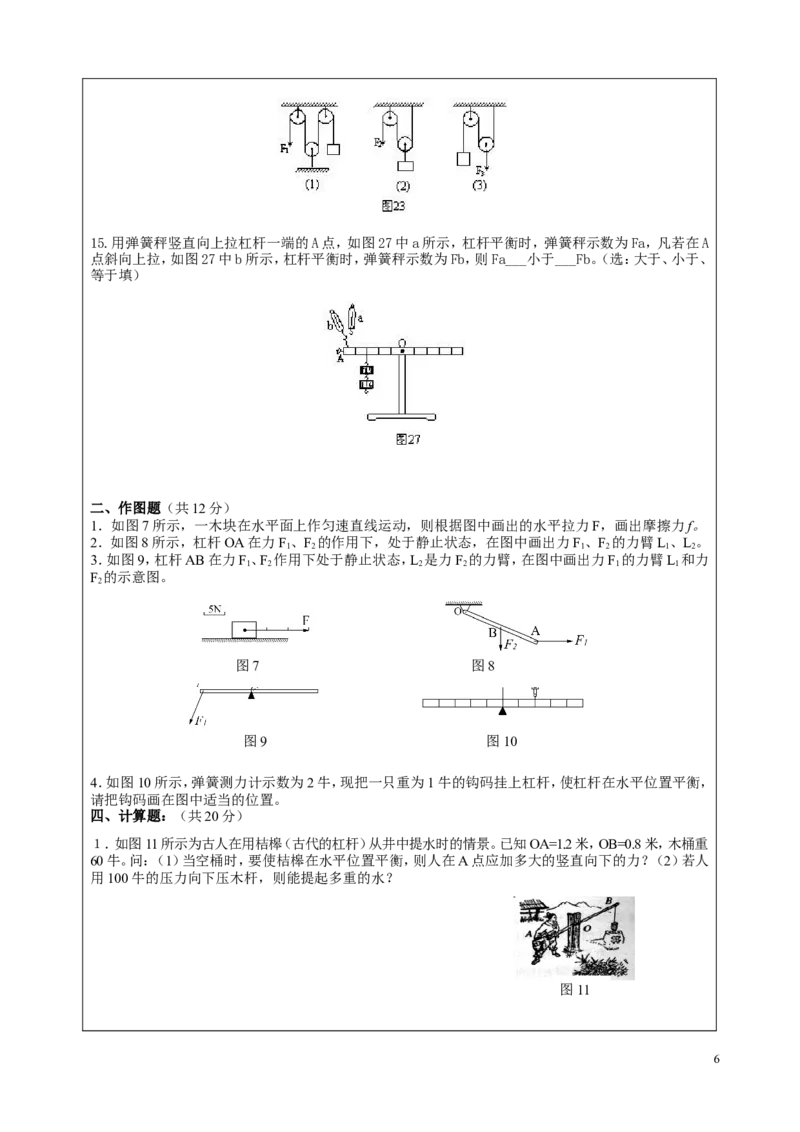

14．分别用图23中所示的滑轮组匀速提起同一重物时，所用的拉力分别为F1、F2和F3，若不计滑轮重
和摩擦，这三个拉力按从小到大排列的顺序为_2<1<3__。
515.用弹簧秤竖直向上拉杠杆一端的A点，如图27中a所示，杠杆平衡时，弹簧秤示数为Fa，凡若在A
点斜向上拉，如图27中b所示，杠杆平衡时，弹簧秤示数为Fb，则Fa___小于___Fb。（选：大于、小于、
等于填）
二、作图题（共12分）
1．如图7所示，一木块在水平面上作匀速直线运动，则根据图中画出的水平拉力F，画出摩擦力f。
2．如图8所示，杠杆OA在力F、F 的作用下，处于静止状态，在图中画出力F、F 的力臂L、L。
1 2 1 2 1 2
3．如图9，杠杆AB在力F、F 作用下处于静止状态，L 是力F 的力臂，在图中画出力F 的力臂L 和力
1 2 2 2 1 1
F 的示意图。
2
图7 图8
图9 图10
4．如图10所示，弹簧测力计示数为2牛，现把一只重为1牛的钩码挂上杠杆，使杠杆在水平位置平衡，
请把钩码画在图中适当的位置。
四、计算题：（共20分）
１．如图11所示为古人在用桔槔（古代的杠杆）从井中提水时的情景。已知OA=1.2米，OB=0.8米，木桶重
60牛。问：（1）当空桶时，要使桔槔在水平位置平衡，则人在A点应加多大的竖直向下的力？（2）若人
用100牛的压力向下压木杆，则能提起多重的水？
图11

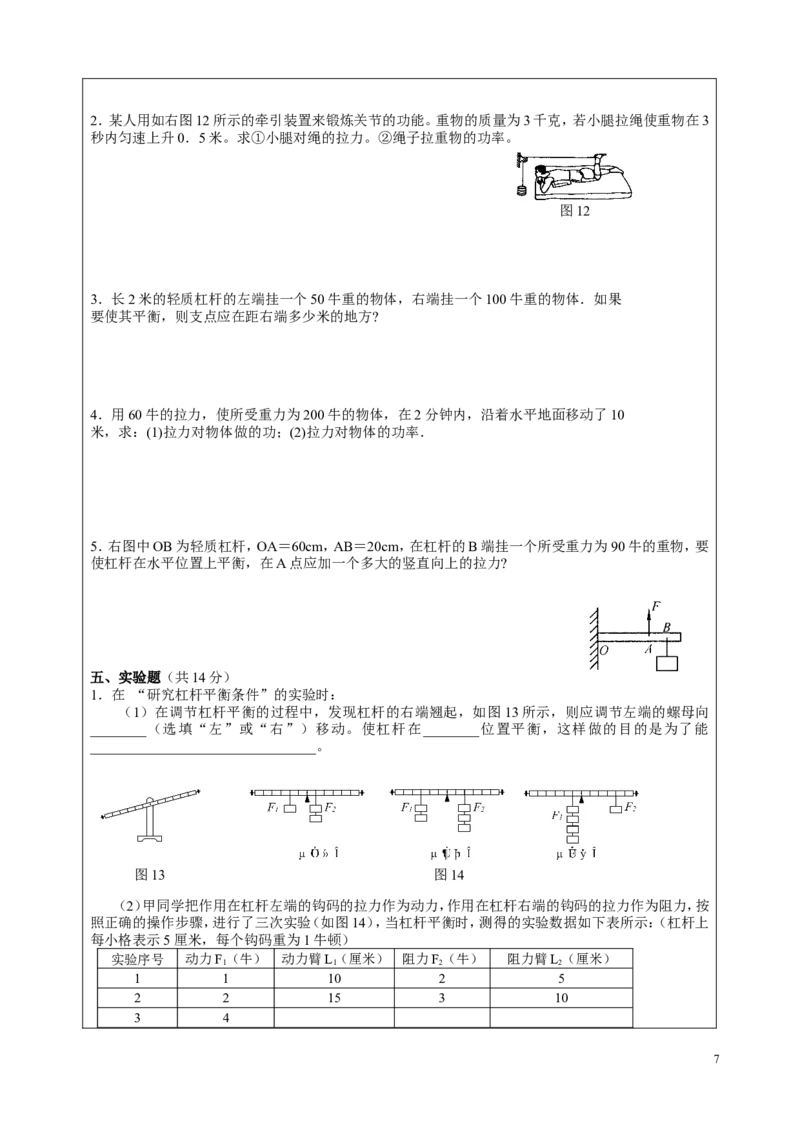

62．某人用如右图12所示的牵引装置来锻炼关节的功能。重物的质量为3千克，若小腿拉绳使重物在3
秒内匀速上升0．5米。求①小腿对绳的拉力。②绳子拉重物的功率。
图12
3．长2米的轻质杠杆的左端挂一个50牛重的物体，右端挂一个100牛重的物体．如果
要使其平衡，则支点应在距右端多少米的地方?
4．用60牛的拉力，使所受重力为200牛的物体，在2分钟内，沿着水平地面移动了10
米，求：(1)拉力对物体做的功；(2)拉力对物体的功率．
5．右图中OB为轻质杠杆，OA＝60cm，AB＝20cm，在杠杆的B端挂一个所受重力为90牛的重物，要
使杠杆在水平位置上平衡，在A点应加一个多大的竖直向上的拉力?
五、实验题（共14分）
1．在 “研究杠杆平衡条件”的实验时：
（1）在调节杠杆平衡的过程中，发现杠杆的右端翘起，如图13所示，则应调节左端的螺母向
________（选填“左”或“右”）移动。使杠杆在________位置平衡，这样做的目的是为了能
________________________________。
图13 图14
（2）甲同学把作用在杠杆左端的钩码的拉力作为动力，作用在杠杆右端的钩码的拉力作为阻力，按
照正确的操作步骤，进行了三次实验（如图14），当杠杆平衡时，测得的实验数据如下表所示：（杠杆上
每小格表示5厘米，每个钩码重为1牛顿）
实验序号 动力F（牛） 动力臂L（厘米） 阻力F（牛） 阻力臂L（厘米）
1 1 2 2
1 1 10 2 5
2 2 15 3 10
3 4
7（a）请在上表中，帮助该同学将第3次实验数据完整地填入表格内。
（b）通过比较________________和________________的值，可得出的初步结论是：
________________________________________________________。

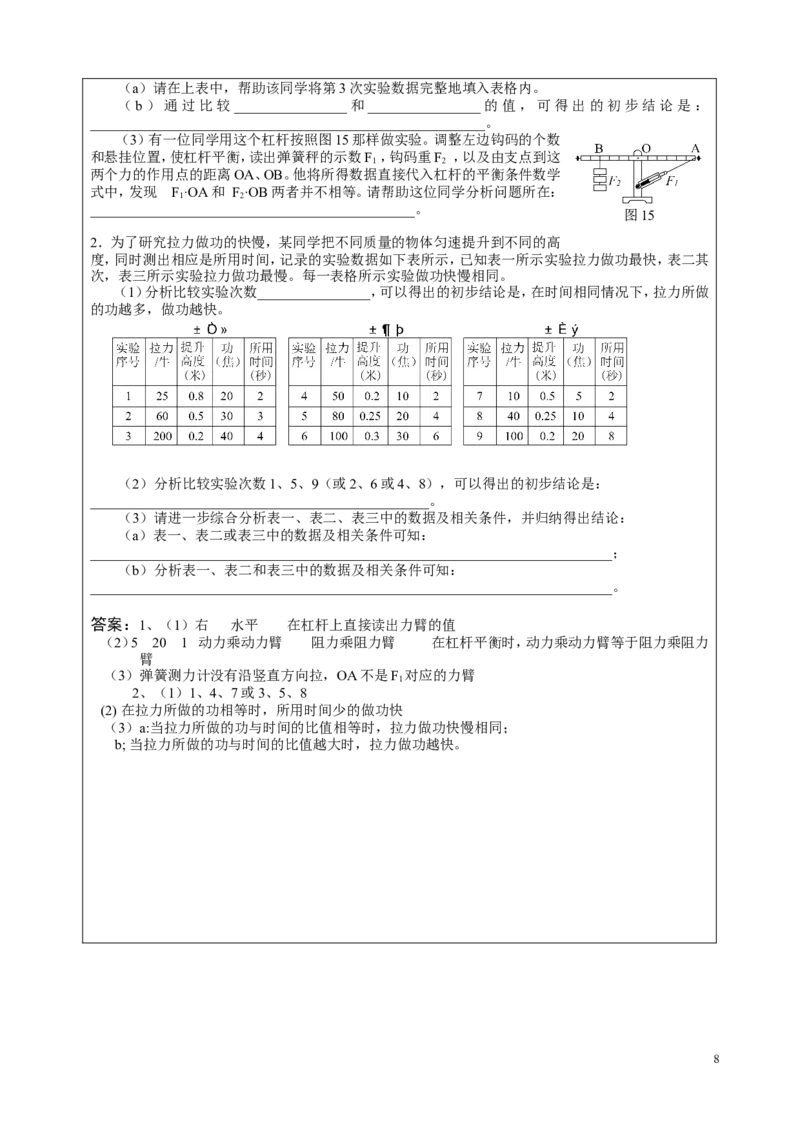

（3）有一位同学用这个杠杆按照图15那样做实验。调整左边钩码的个数
和悬挂位置，使杠杆平衡，读出弹簧秤的示数F ，钩码重F ，以及由支点到这
1 2
两个力的作用点的距离OA、OB。他将所得数据直接代入杠杆的平衡条件数学
式中，发现 F·OA和 F·OB两者并不相等。请帮助这位同学分析问题所在：
1 2
______________________________________________。
图15
2．为了研究拉力做功的快慢，某同学把不同质量的物体匀速提升到不同的高
度，同时测出相应是所用时间，记录的实验数据如下表所示，已知表一所示实验拉力做功最快，表二其
次，表三所示实验拉力做功最慢。每一表格所示实验做功快慢相同。
（1）分析比较实验次数________________，可以得出的初步结论是，在时间相同情况下，拉力所做
的功越多，做功越快。
（2）分析比较实验次数1、5、9（或2、6或4、8），可以得出的初步结论是：
________________________________________________。
（3）请进一步综合分析表一、表二、表三中的数据及相关条件，并归纳得出结论：
（a）表一、表二或表三中的数据及相关条件可知：
__________________________________________________________________________；
（b）分析表一、表二和表三中的数据及相关条件可知：
__________________________________________________________________________。
答案：1、（1）右 水平 在杠杆上直接读出力臂的值
（2）5 20 1 动力乘动力臂 阻力乘阻力臂 在杠杆平衡时，动力乘动力臂等于阻力乘阻力
臂
（3）弹簧测力计没有沿竖直方向拉，OA不是F 对应的力臂
1
2、（1）1、4、7或3、5、8
(2) 在拉力所做的功相等时，所用时间少的做功快
（3）a:当拉力所做的功与时间的比值相等时，拉力做功快慢相同；
b; 当拉力所做的功与时间的比值越大时，拉力做功越快。
