班级 姓名 学号 分数
第十二章 《简单机械》测试卷（A 卷）
（时间：60分钟，满分：100分）
一、选择题（每题只有一个选项符合题目要求，共15小题，每小题2分，本大题共30分）

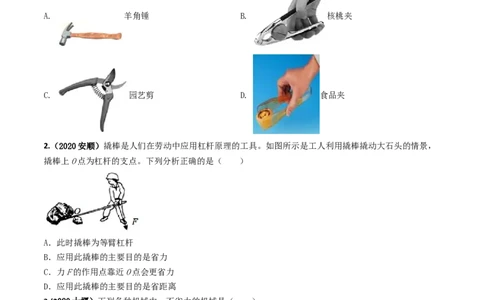

1.（2020 北京市）如图所示，正在使用的四种工具，属于费力杠杆的是( )
A. 羊角锤 B. 核桃夹
C. 园艺剪 D. 食品夹
2.（2020安顺）撬棒是人们在劳动中应用杠杆原理的工具。如图所示是工人利用撬棒撬动大石头的情景，
撬棒上O点为杠杆的支点。下列分析正确的是（ ）
A．此时撬棒为等臂杠杆
B．应用此撬棒的主要目的是省力
C．力F的作用点靠近O点会更省力
D．应用此撬棒的主要目的是省距离
3.(2020十堰）下列各种机械中，不省力的机械是（ ）
F
s
h
A．钢丝钳 B．动滑轮 C．旗杆顶定滑轮 D．斜面
4.（2020东莞）在有着“世界工厂”之称的东莞，车间工人们用如图所示的滑轮组把重物提起2m的高度，
下列关于这个滑轮组工作的说法中，正确的是（ ）
1 / 8A．绳子自由端被拉下了10m B．这个滑轮组能省距离
C．这个滑轮组能省力 D．这个滑轮组能省功
5.（2020宜昌）生产生活中常常会用到各种机械设备，下列说法中不正确的是（ ）
A．任何机械设备的效率总小于1 B．减小机械内部摩擦可以提高其效率
C．提高机械设备的效率可以节能减排 D．用机械设备做功越快，其效率越高

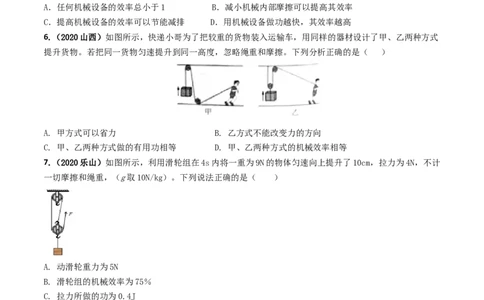

6.（2020山西）如图所示，快递小哥为了把较重的货物装入运输车，用同样的器材设计了甲、乙两种方式
提升货物。若把同一货物匀速提升到同一高度，忽略绳重和摩擦。下列分析正确的是（ ）
A. 甲方式可以省力 B. 乙方式不能改变力的方向
C. 甲、乙两种方式做的有用功相等 D. 甲、乙两种方式的机械效率相等
7.（2020乐山）如图所示，利用滑轮组在4s内将一重为9N的物体匀速向上提升了10cm，拉力为4N，不计
一切摩擦和绳重，（g取10N/kg）。下列说法正确的是（ ）
A. 动滑轮重力为5N
B. 滑轮组的机械效率为75％
C. 拉力所做的功为0.4J
D. 拉力的功率为0.4W
8.（2020新疆）小红用滑轮组将重力为1.5N的物体匀速提升10cm的过程中，绳子拉力为1.0N，绳子自由
端移动的距离为30cm，则滑轮组的机械效率为（ ）
A．50 % B．60 % C．70 % D．80 %
9.（2020宿迁）小华用图装置测量动滑轮的机械效率，下列说法正确的是（ ）
2 / 8A．实验中为测量方便，让弹簧测力计在静止时读数
B．弹簧测力计对绳子的拉力与物体的重力是一对平衡力
C．增大物体被提升的高度，可以提高动滑轮的机械效率
D．增大物体重力与动滑轮重力的比值，可以提高动滑轮的机械效率（不计绳重和摩擦）

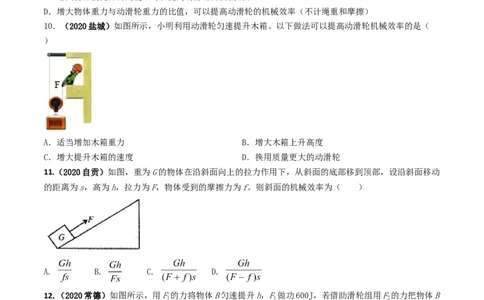

10．（2020盐城）如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（
）
A．适当增加木箱重力 B．增大木箱上升高度
C．增大提升木箱的速度 D．换用质量更大的动滑轮
11.（2020自贡）如图，重为G的物体在沿斜面向上的拉力作用下，从斜面的底部移到顶部，设沿斜面移动
的距离为s，高为h，拉力为F，物体受到的摩擦力为f。则斜面的机械效率为（ ）
A. B. C. D.
12.（2020常德）如图所示，用F的力将物体B匀速提升h，F做功600J，若借助滑轮组用F的力把物体B
1 1 2
匀速提升相同高度，F做功为1000J。下列说法正确的是（ ）
2
A．两个过程中的拉力F=3F B．F做功的功率比F做功的功率小
1 2 1 2
3 / 8C．滑轮组机械效率为40% D．F做功的距离为3h
2
13.（2020株洲）一根粗细均匀的木棒斜靠在竖直墙壁上，墙壁光滑，地面粗糙。木棒受到的重力为G，墙
壁对木棒的弹力为F，如图所示。现让木棒的倾斜程度变小一些至虚线所示位置，木棒仍能静止斜靠在墙
上。则与原来相比，G和F变化情况为（ ）
A．G不变，F变小 B．G不变，F变大
C．G变化，F变小 D．G变化，F变大

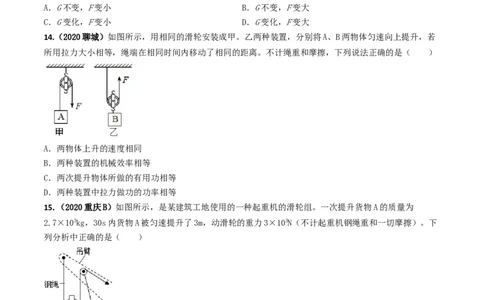

14.（2020聊城）如图所示，用相同的滑轮安装成甲。乙两种装置，分别将A、B两物体匀速向上提升，若
所用拉力大小相等，绳端在相同时间内移动了相同的距离。不计绳重和摩擦，下列说法正确的是（ ）
A．两物体上升的速度相同
B．两种装置的机械效率相等
C．两次提升物体所做的有用功相等
D．两种装置中拉力做功的功率相等
15.（2020重庆B）如图所示，是某建筑工地使用的一种起重机的滑轮组。一次提升货物A的质量为
2.7×103kg，30s内货物A被匀速提升了3m，动滑轮的重力3×103N（不计起重机钢绳重和一切摩擦）。下
列分析中正确的是（ ）
A．钢绳自由端的移动速度为0.1m/s
B．拉力F的功率为1.5×103W
C．滑轮组的机械效率为90%
D．钢绳的拉力F的大小为1.0×104N
二、填空题(每空1分,共12个空，本大题共12分)
16.（2020 安徽省）停车场入口处常用横杆来控制车辆的进出，如图甲所示。我们可以把该装置简化成如
4 / 8图乙所示的杠杆。若横杆AB粗细相同、质量分布均匀，重G=120N，AB=2.8m，AO=0.3m。要使横杆AB保持
水平平衡，需在A端施加竖直向下的力F=______N。
17.（2020金华）简单机械广泛应用于日常生活。某小区物业为了方便住户扔垃圾，对垃圾桶进行了简易
改装（如图甲）。被拉起的垃圾桶盖可看成是一个简易杠杆。图乙为桶盖与绳子成90°角且处于静止状态
时的示意图，O为杠杆支点，A为绳子拉力F的作用点，B为桶盖的重心。根据图乙回答下列问题：
（1）定滑轮的作用是________；
（2）该状态下的桶盖属于________（填“省力”、“费力”或“等臂”）杠杆。
18.（2020南京）如图所示，物体重210N，动滑轮重25N。工人用125N的拉力将物体匀速提升3m，用了
10s，此过程中有用功是______J，拉力的功率是______W，滑轮的机械效率是______，克服动滑轮重所做
的额外功占总功的______%。
19.（2020鄂尔多斯）工人用如图装置搬运石块A。已知A重1200N，在20s内沿水平方向匀速移动3m，工
人所用拉力F为120N，那么A移动速度为__________m/s，此过程拉力F做功为__________J；如果此装置
机械效率为75%，则石块A受到的摩擦力为__________N。
F
A
20.（2020南充）如图所示，用沿斜面向上大小为4N的拉力，将一个重5N的物体从斜面底端匀速拉至顶
端。已知物体沿斜面上滑的距离为5m，上升的高度为3m，则物体受到的摩擦力为________N，斜面的机械
效率为________。
5 / 8三、作图题（21—24题，每小题3分，本大题共12分）
21．（2020广东省）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力
F的力臂l。
22.（2020贵州铜仁）如图所示，平衡杠杆AOB，O为支点，请作出物体M所受重力的示意图和动力F的力
臂L。
23.(2020 苏州)在图中，请画出FA的力臂l，并在B端画出使杠杆平衡的最小力F 。
B
24.（2020南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡
四、实验题（ 25题4分，26题 8分，27题10分。本大题共22分）
25.（2020黑龙江省哈尔滨）在”探究杠杆平衡条件”的实验前，如图甲，杠杆不在水平位置平衡，为使
杠杆在水平位置平衡，应将平衡螺母向______移动。实验中，如图乙，在A点用弹簧测力计施加一个竖直
向上的力，在B点施加一个最小为______N的力，才能使杠杆在水平位置重新平衡。
6 / 826.（2020青岛）“研究定滑轮的特点”。
（1）在研究使用定滑轮是否省力时，用如图甲所示装置匀速提升重物，需要测量的物理量是__________
和__________。
（2）如图乙所示，分别用拉力F、F、F匀速提升重物，则三个力的大小关系是__________。
1 2 3
（3）旗杆顶部有一个定滑轮，给我们升国旗带来了便利。这是利用定滑轮__________的特点。
27.（2020朝阳）在“测量滑轮组的机械效率”的实验中，实验小组用如图所示的装置进行了实验，实验
数据记录如表所示，第三次实验时的拉力如图所示。
钩码所受的 钩码上升的 绳自由端移动 机械效率
实验次数 拉力F/N
重力G/N 高度h/cm 的距离s/cm η
1 2 10 0.8 30 83.3%
2 4 10 1.5 30 ②
3 6 10 ① 30 *
（1）实验中应_______拉动弹簧测力计使钩码上升；
（2）表格中编号①的数据应为______；编号②的数据应为________；
（3）比较实验数据可得出的实验结论是：使用同样的滑轮组，_____________；
（4）如果在第一次实验时，忽略绳重和摩擦，可以计算出动滑轮的重力为_______N。
五、计算题（28题6分,29题9分，30题9分.本大题共24分）
7 / 828.（2020 潍坊）疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O
点将轻杆悬挂起来，在杆的A端悬挂质量m=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已
1
知AO长1.5m，OB长0.5m，大壮质量m=56kg，g取10N/kg，求此时：
2
(1)大壮对杆的拉力大小；
(2)地面对大壮的支持力大小。
29.（2020大连）“中国速度”——建设者们仅用十天就建成武汉“火神山”医院，为战胜疫情提供了强
有力保障。建造医院所用的某厢式板房，其重力是1.5×104N，放在水平地面上，与地面的接触面积是
20m2。如图所示的起重机滑轮组，10s内将该厢式板房匀速提高了4m。在此过程中，钢丝绳自由端的拉力
功率是7.2×103W。试求∶
（1）起吊前厢式板房对地面的压强是多少？
（2）钢丝绳自由端的拉力做功是多少？
（3）钢丝绳自由端的拉力是多少？
30.（2020铜仁）建筑工地上，起重机吊臂上的滑轮组如图所示。在匀速吊起重为4.8×103N的物体时，物
体4s内上升了6m，在此过程中，拉力F为2×103N。求：
（1）起重机吊起重物过程中所做的有用功；
（2）滑轮组的机械效率；
（3）拉力F的功率。
8 / 8
