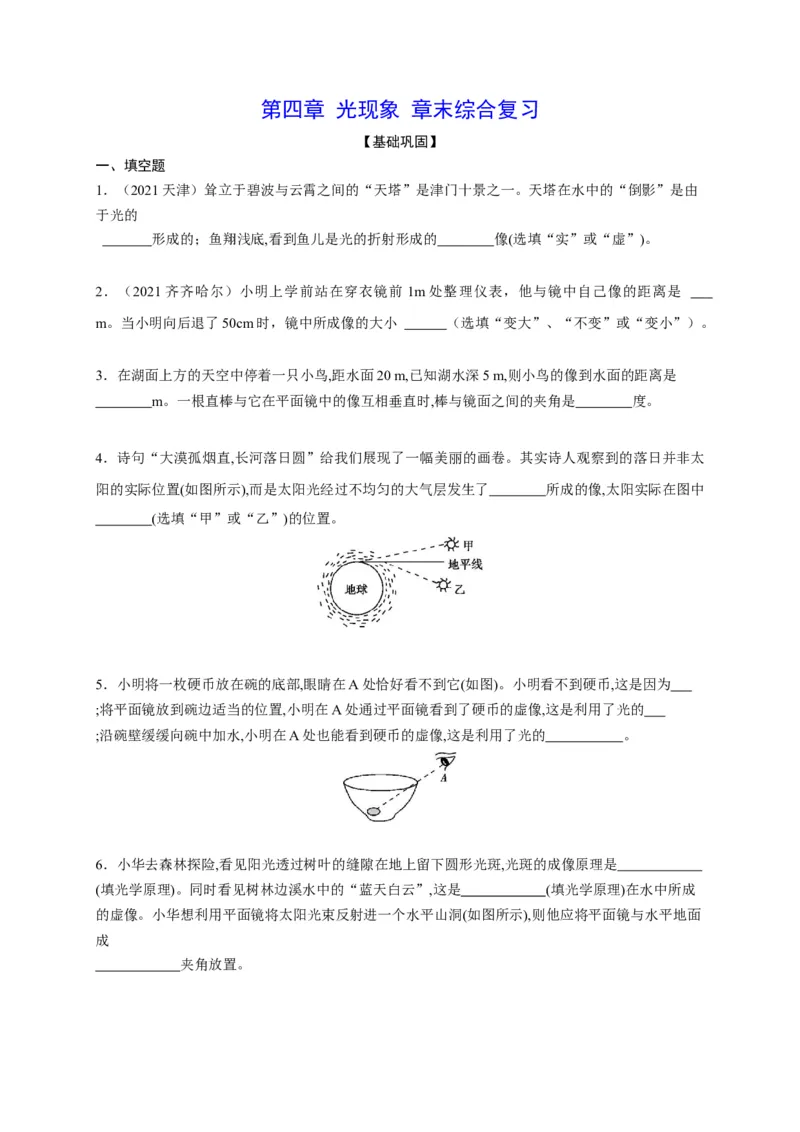

第四章 光现象 章末综合复习
【基础巩固】
一、填空题
1．（2021天津）耸立于碧波与云霄之间的“天塔”是津门十景之一。天塔在水中的“倒影”是由
于光的
形成的；鱼翔浅底,看到鱼儿是光的折射形成的 像(选填“实”或“虚”)。
2．（2021齐齐哈尔）小明上学前站在穿衣镜前 1m处整理仪表，他与镜中自己像的距离是
m。当小明向后退了50cm时，镜中所成像的大小 （选填“变大”、“不变”或“变小”）。
3．在湖面上方的天空中停着一只小鸟,距水面20 m,已知湖水深5 m,则小鸟的像到水面的距离是
m。一根直棒与它在平面镜中的像互相垂直时,棒与镜面之间的夹角是 度。
4．诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太
阳的实际位置(如图所示),而是太阳光经过不均匀的大气层发生了 所成的像,太阳实际在图中
(选填“甲”或“乙”)的位置。
5．小明将一枚硬币放在碗的底部,眼睛在A处恰好看不到它(如图)。小明看不到硬币,这是因为
;将平面镜放到碗边适当的位置,小明在A处通过平面镜看到了硬币的虚像,这是利用了光的
;沿碗壁缓缓向碗中加水,小明在A处也能看到硬币的虚像,这是利用了光的 。
6．小华去森林探险,看见阳光透过树叶的缝隙在地上留下圆形光斑,光斑的成像原理是
(填光学原理)。同时看见树林边溪水中的“蓝天白云”,这是 (填光学原理)在水中所成
的虚像。小华想利用平面镜将太阳光束反射进一个水平山洞(如图所示),则他应将平面镜与水平地面
成

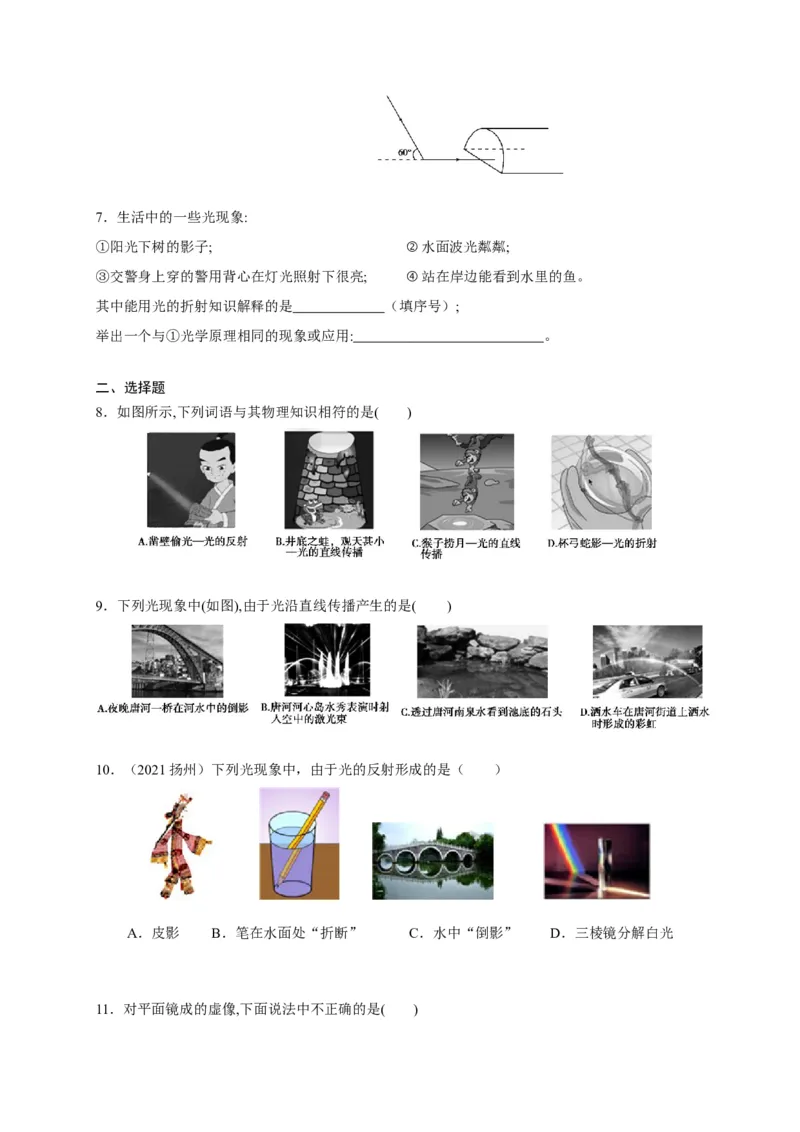

夹角放置。7．生活中的一些光现象:
①阳光下树的影子; ②水面波光粼粼;
③交警身上穿的警用背心在灯光照射下很亮; ④站在岸边能看到水里的鱼。
其中能用光的折射知识解释的是 （填序号）;
举出一个与①光学原理相同的现象或应用: 。
二、选择题
8．如图所示,下列词语与其物理知识相符的是( )
9．下列光现象中(如图),由于光沿直线传播产生的是(B )
10．（2021扬州）下列光现象中，由于光的反射形成的是（ ）
A．皮影 B．笔在水面处“折断” C．水中“倒影” D．三棱镜分解白光

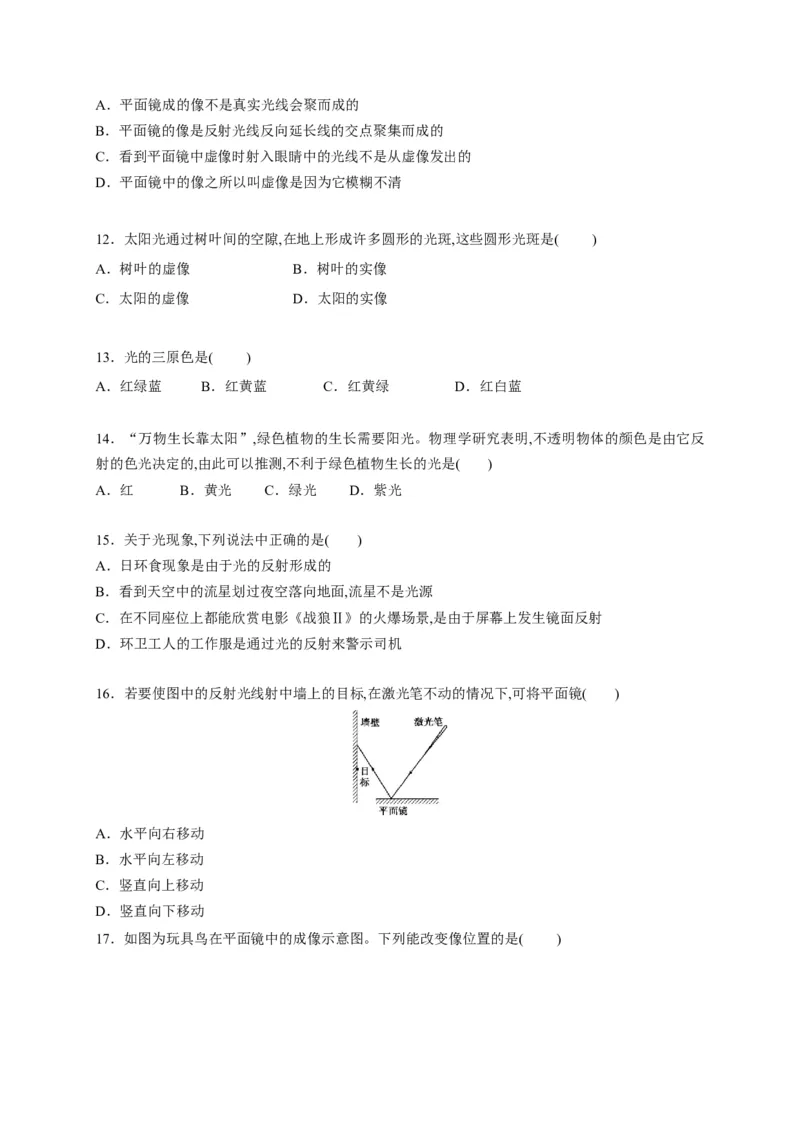

11．对平面镜成的虚像,下面说法中不正确的是( )A．平面镜成的像不是真实光线会聚而成的
B．平面镜的像是反射光线反向延长线的交点聚集而成的
C．看到平面镜中虚像时射入眼睛中的光线不是从虚像发出的
D．平面镜中的像之所以叫虚像是因为它模糊不清
12．太阳光通过树叶间的空隙,在地上形成许多圆形的光斑,这些圆形光斑是(DB )
A．树叶的虚像 B．树叶的实像
C．太阳的虚像 D．太阳的实像
13．光的三原色是(AB )
A．红绿蓝 B．红黄蓝 C．红黄绿 D．红白蓝
14．“万物生长靠太阳”,绿色植物的生长需要阳光。物理学研究表明,不透明物体的颜色是由它反
射的色光决定的,由此可以推测,不利于绿色植物生长的光是( )
A．红 B．黄光 C．绿光 D．紫光
15．关于光现象,下列说法中正确的是( )
A．日环食现象是由于光的反射形成的
B．看到天空中的流星划过夜空落向地面,流星不是光源
C．在不同座位上都能欣赏电影《战狼Ⅱ》的火爆场景,是由于屏幕上发生镜面反射
D．环卫工人的工作服是通过光的反射来警示司机
16．若要使图中的反射光线射中墙上的目标,在激光笔不动的情况下,可将平面镜( )
A．水平向右移动
B．水平向左移动
C．竖直向上移动
D．竖直向下移动

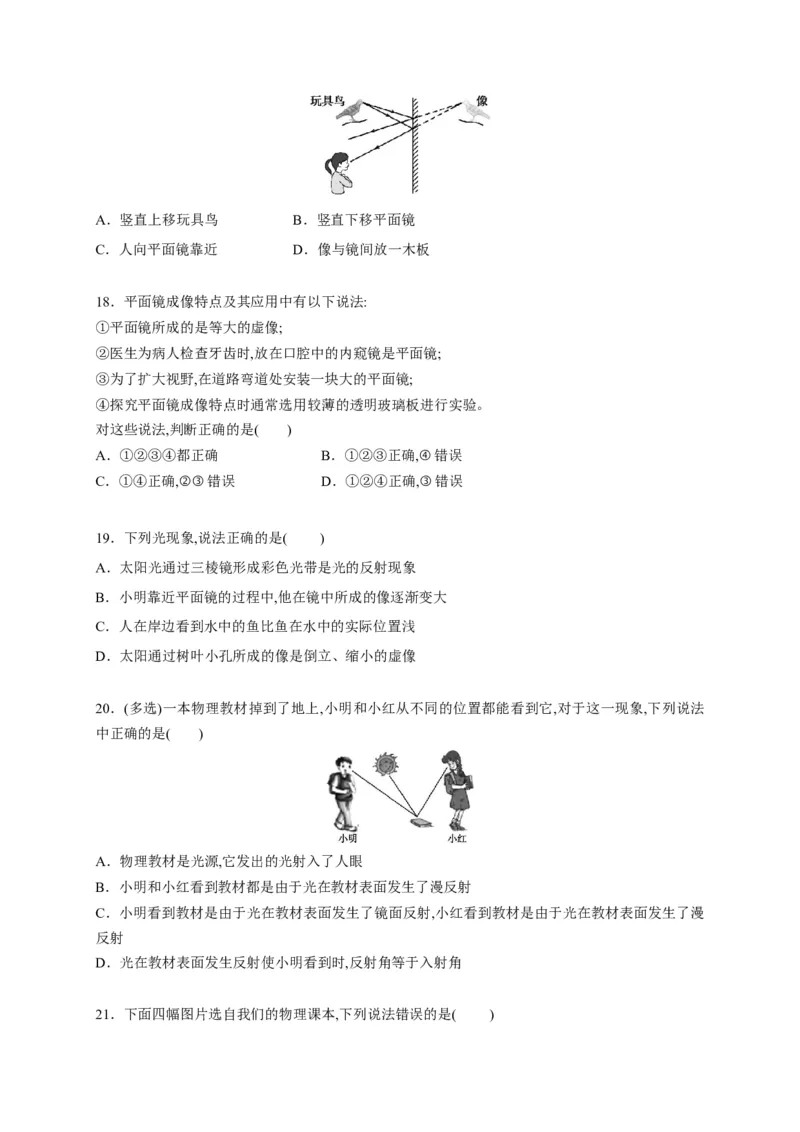

17．如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是(AB )A．竖直上移玩具鸟 B．竖直下移平面镜
C．人向平面镜靠近 D．像与镜间放一木板
18．平面镜成像特点及其应用中有以下说法:
①平面镜所成的是等大的虚像;
②医生为病人检查牙齿时,放在口腔中的内窥镜是平面镜;
③为了扩大视野,在道路弯道处安装一块大的平面镜;
④探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验。
对这些说法,判断正确的是( )
A．①②③④都正确 B．①②③正确,④错误
C．①④正确,②③错误 D．①②④正确,③错误
19．下列光现象,说法正确的是(CB )
A．太阳光通过三棱镜形成彩色光带是光的反射现象
B．小明靠近平面镜的过程中,他在镜中所成的像逐渐变大
C．人在岸边看到水中的鱼比鱼在水中的实际位置浅
D．太阳通过树叶小孔所成的像是倒立、缩小的虚像
20．(多选)一本物理教材掉到了地上,小明和小红从不同的位置都能看到它,对于这一现象,下列说法
中正确的是( )
A．物理教材是光源,它发出的光射入了人眼
B．小明和小红看到教材都是由于光在教材表面发生了漫反射
C．小明看到教材是由于光在教材表面发生了镜面反射,小红看到教材是由于光在教材表面发生了漫
反射
D．光在教材表面发生反射使小明看到时,反射角等于入射角

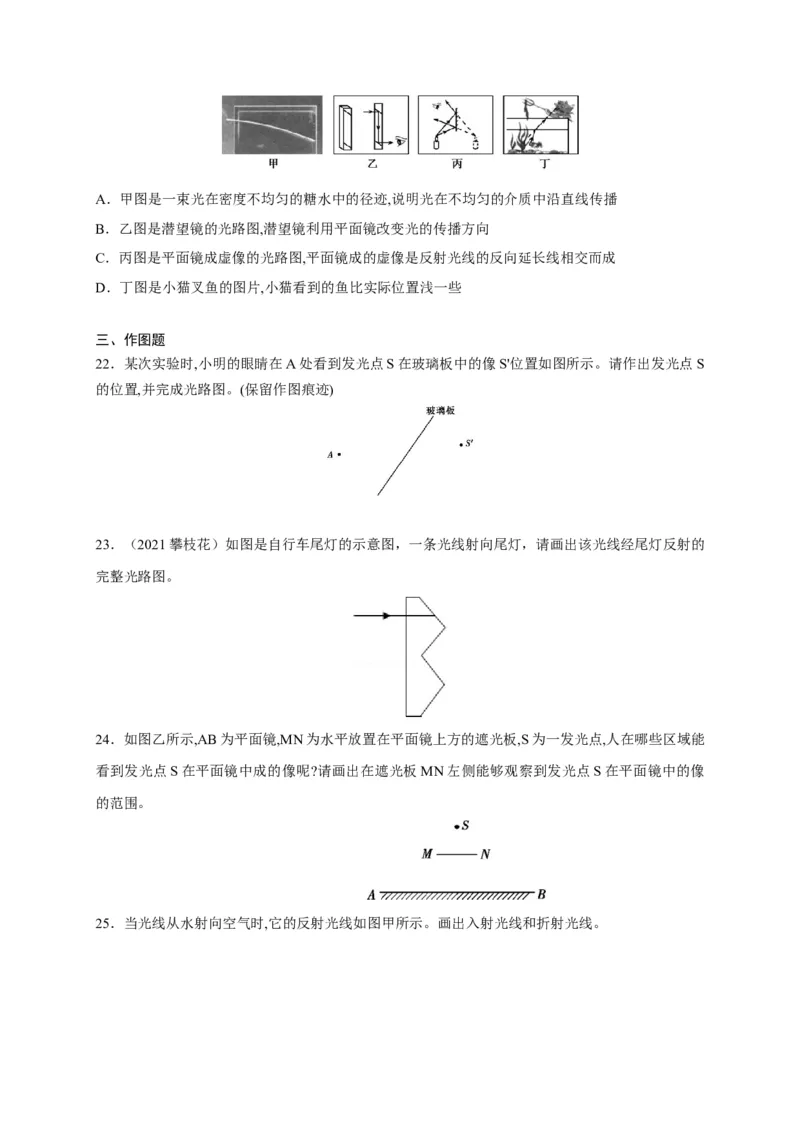

21．下面四幅图片选自我们的物理课本,下列说法错误的是(B A)A．甲图是一束光在密度不均匀的糖水中的径迹,说明光在不均匀的介质中沿直线传播
B．乙图是潜望镜的光路图,潜望镜利用平面镜改变光的传播方向
C．丙图是平面镜成虚像的光路图,平面镜成的虚像是反射光线的反向延长线相交而成
D．丁图是小猫叉鱼的图片,小猫看到的鱼比实际位置浅一些
三、作图题
22．某次实验时,小明的眼睛在A处看到发光点S在玻璃板中的像S'位置如图所示。请作出发光点S
的位置,并完成光路图。(保留作图痕迹)
23．（2021攀枝花）如图是自行车尾灯的示意图，一条光线射向尾灯，请画出该光线经尾灯反射的
完整光路图。
24．如图乙所示,AB为平面镜,MN为水平放置在平面镜上方的遮光板,S为一发光点,人在哪些区域能
看到发光点S在平面镜中成的像呢?请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像
的范围。

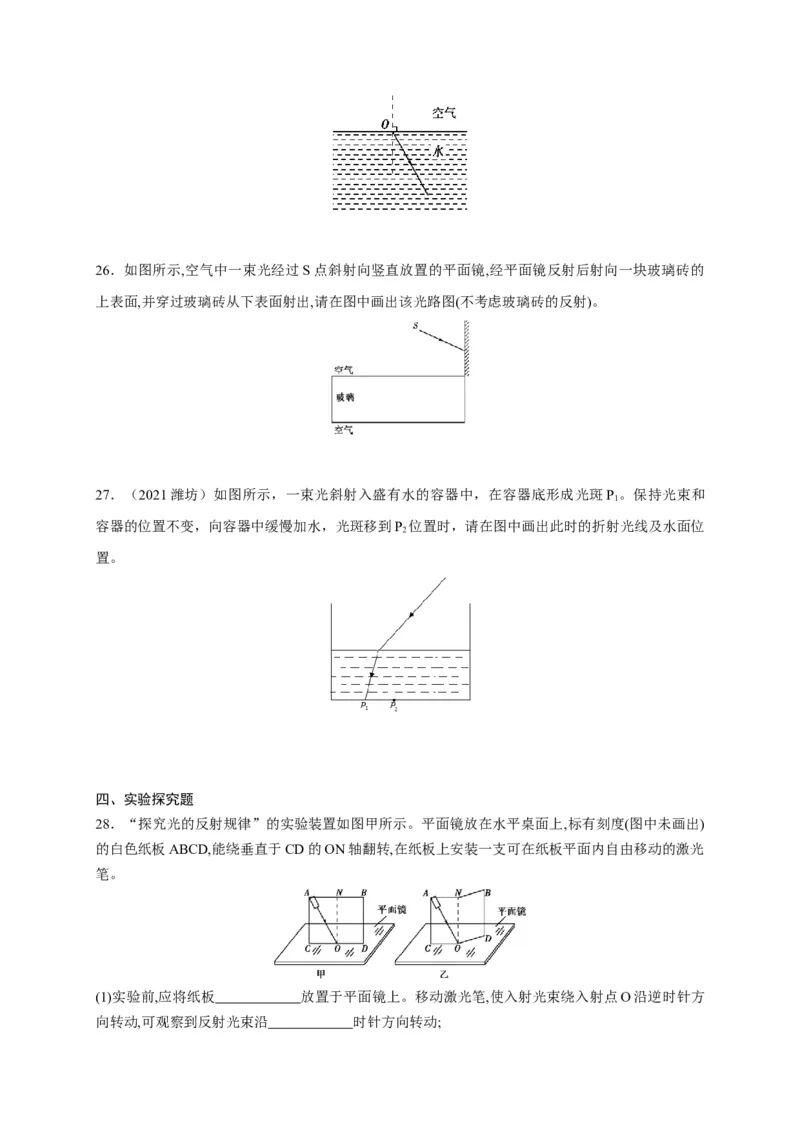

25．当光线从水射向空气时,它的反射光线如图甲所示。画出入射光线和折射光线。26．如图所示,空气中一束光经过S点斜射向竖直放置的平面镜,经平面镜反射后射向一块玻璃砖的
上表面,并穿过玻璃砖从下表面射出,请在图中画出该光路图(不考虑玻璃砖的反射)。
27．（2021潍坊）如图所示，一束光斜射入盛有水的容器中，在容器底形成光斑P 。保持光束和
1
容器的位置不变，向容器中缓慢加水，光斑移到P 位置时，请在图中画出此时的折射光线及水面位
2
置。
四、实验探究题
28．“探究光的反射规律”的实验装置如图甲所示。平面镜放在水平桌面上,标有刻度(图中未画出)
的白色纸板ABCD,能绕垂直于CD的ON轴翻转,在纸板上安装一支可在纸板平面内自由移动的激光
笔。
(1)实验前,应将纸板 放置于平面镜上。移动激光笔,使入射光束绕入射点O沿逆时针方

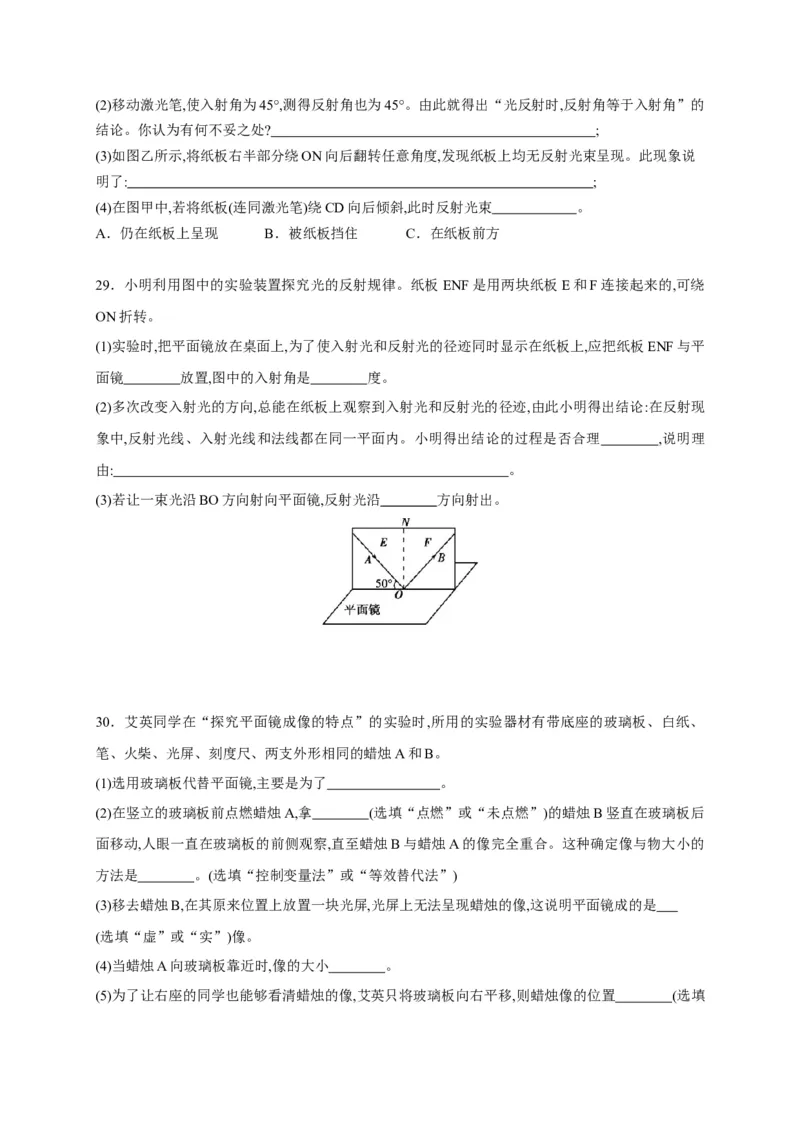

向转动,可观察到反射光束沿 时针方向转动;(2)移动激光笔,使入射角为45°,测得反射角也为45°。由此就得出“光反射时,反射角等于入射角”的
结论。你认为有何不妥之处? ;
(3)如图乙所示,将纸板右半部分绕ON向后翻转任意角度,发现纸板上均无反射光束呈现。此现象说
明了: ;
(4)在图甲中,若将纸板(连同激光笔)绕CD向后倾斜,此时反射光束 。
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
29．小明利用图中的实验装置探究光的反射规律。纸板ENF是用两块纸板E和F连接起来的,可绕
ON折转。
(1)实验时,把平面镜放在桌面上,为了使入射光和反射光的径迹同时显示在纸板上,应把纸板ENF与平
面镜 放置,图中的入射角是 度。
(2)多次改变入射光的方向,总能在纸板上观察到入射光和反射光的径迹,由此小明得出结论:在反射现
象中,反射光线、入射光线和法线都在同一平面内。小明得出结论的过程是否合理 ,说明理
由: 。
(3)若让一束光沿BO方向射向平面镜,反射光沿 方向射出。
30．艾英同学在“探究平面镜成像的特点”的实验时,所用的实验器材有带底座的玻璃板、白纸、
笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B。
(1)选用玻璃板代替平面镜,主要是为了 。
(2)在竖立的玻璃板前点燃蜡烛A,拿 (选填“点燃”或“未点燃”)的蜡烛B竖直在玻璃板后
面移动,人眼一直在玻璃板的前侧观察,直至蜡烛B与蜡烛A的像完全重合。这种确定像与物大小的
方法是 。(选填“控制变量法”或“等效替代法”)
(3)移去蜡烛B,在其原来位置上放置一块光屏,光屏上无法呈现蜡烛的像,这说明平面镜成的是
(选填“虚”或“实”)像。
(4)当蜡烛A向玻璃板靠近时,像的大小 。

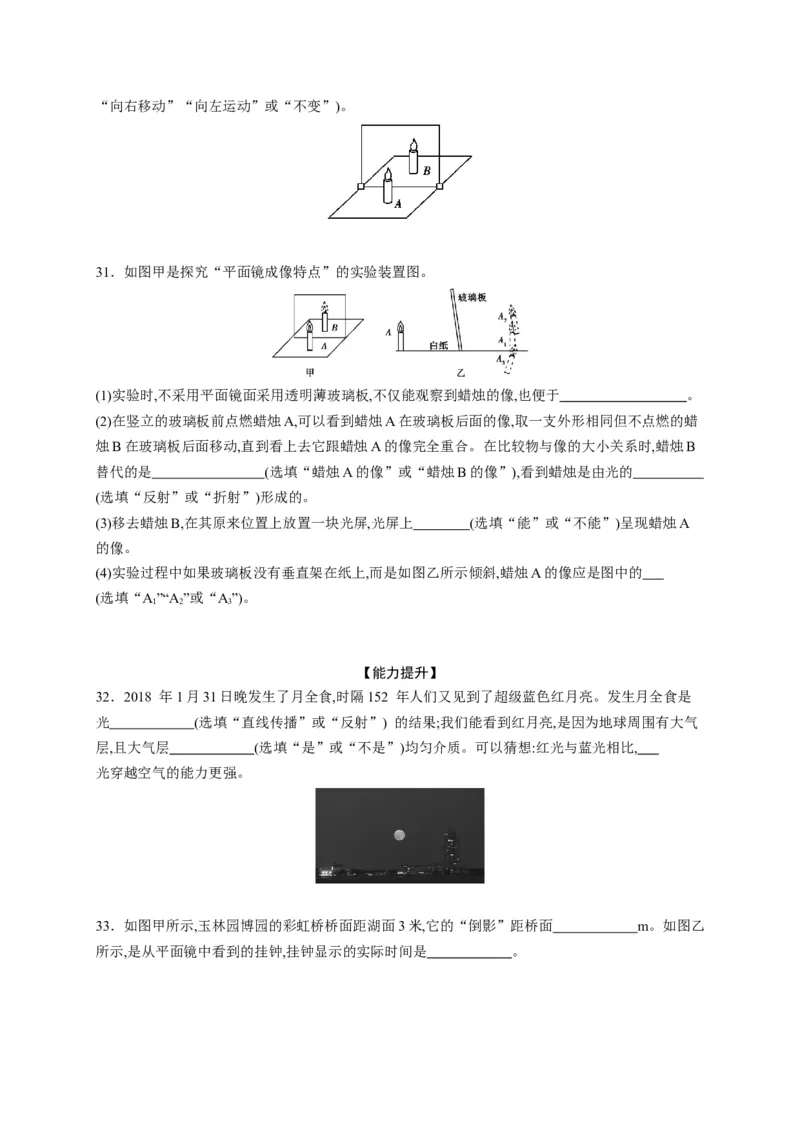

(5)为了让右座的同学也能够看清蜡烛的像,艾英只将玻璃板向右平移,则蜡烛像的位置 (选填“向右移动”“向左运动”或“不变”)。
31．如图甲是探究“平面镜成像特点”的实验装置图。
(1)实验时,不采用平面镜面采用透明薄玻璃板,不仅能观察到蜡烛的像,也便于 。
(2)在竖立的玻璃板前点燃蜡烛A,可以看到蜡烛A在玻璃板后面的像,取一支外形相同但不点燃的蜡
烛B在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时,蜡烛B
替代的是 (选填“蜡烛A的像”或“蜡烛B的像”),看到蜡烛是由光的
(选填“反射”或“折射”)形成的。
(3)移去蜡烛B,在其原来位置上放置一块光屏,光屏上 (选填“能”或“不能”)呈现蜡烛A
的像。
(4)实验过程中如果玻璃板没有垂直架在纸上,而是如图乙所示倾斜,蜡烛A的像应是图中的
(选填“A”“A ”或“A”)。
1 2 3
【能力提升】
32．2018 年1月31日晚发生了月全食,时隔152 年人们又见到了超级蓝色红月亮。发生月全食是
光 (选填“直线传播”或“反射”) 的结果;我们能看到红月亮,是因为地球周围有大气
层,且大气层 (选填“是”或“不是”)均匀介质。可以猜想:红光与蓝光相比,
光穿越空气的能力更强。

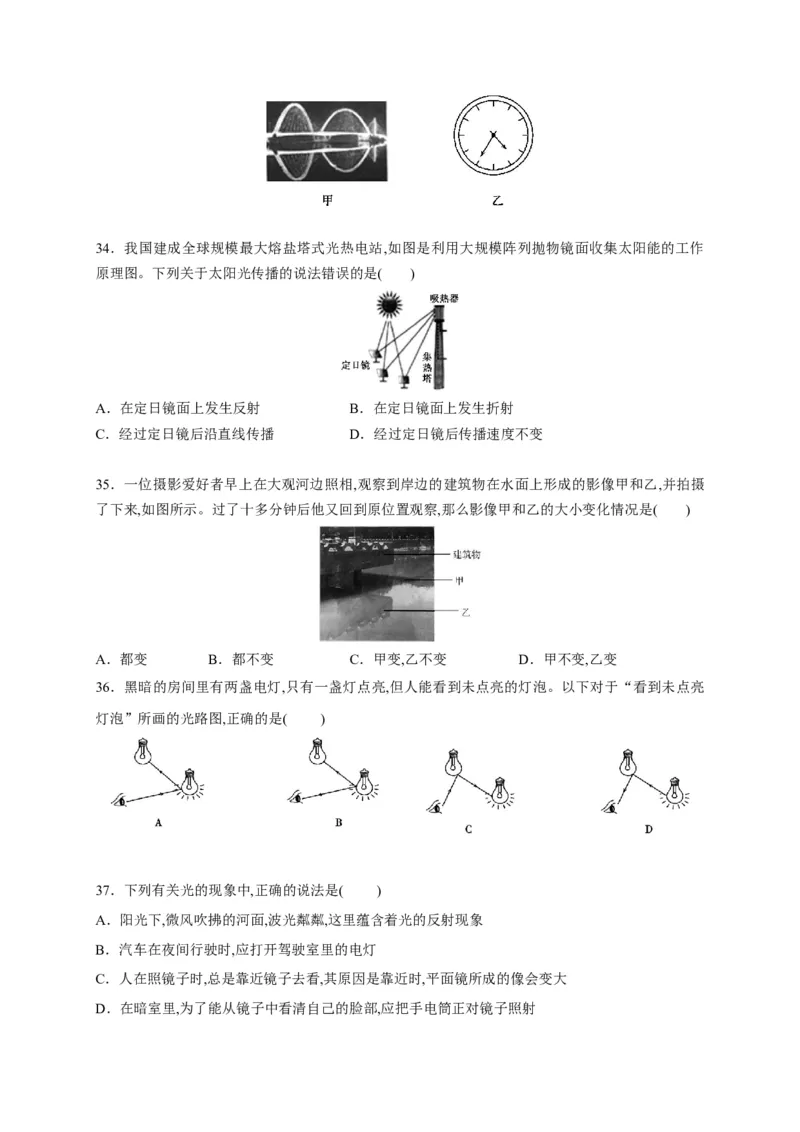

33．如图甲所示,玉林园博园的彩虹桥桥面距湖面3米,它的“倒影”距桥面 m。如图乙
所示,是从平面镜中看到的挂钟,挂钟显示的实际时间是 。34．我国建成全球规模最大熔盐塔式光热电站,如图是利用大规模阵列抛物镜面收集太阳能的工作
原理图。下列关于太阳光传播的说法错误的是( )
A．在定日镜面上发生反射 B．在定日镜面上发生折射
C．经过定日镜后沿直线传播 D．经过定日镜后传播速度不变
35．一位摄影爱好者早上在大观河边照相,观察到岸边的建筑物在水面上形成的影像甲和乙,并拍摄
了下来,如图所示。过了十多分钟后他又回到原位置观察,那么影像甲和乙的大小变化情况是( )
A．都变 B．都不变 C．甲变,乙不变 D．甲不变,乙变
36．黑暗的房间里有两盏电灯,只有一盏灯点亮,但人能看到未点亮的灯泡。以下对于“看到未点亮
灯泡”所画的光路图,正确的是(B D)
37．下列有关光的现象中,正确的说法是(B A)
A．阳光下,微风吹拂的河面,波光粼粼,这里蕴含着光的反射现象
B．汽车在夜间行驶时,应打开驾驶室里的电灯
C．人在照镜子时,总是靠近镜子去看,其原因是靠近时,平面镜所成的像会变大

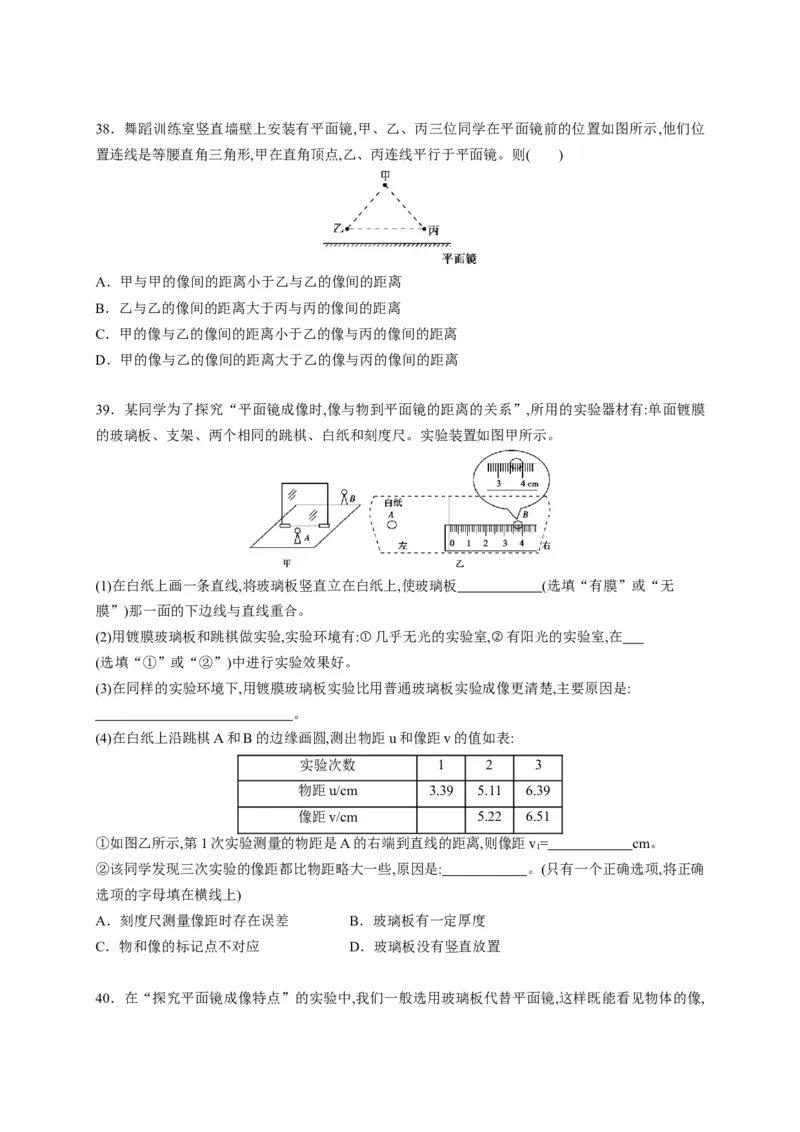

D．在暗室里,为了能从镜子中看清自己的脸部,应把手电筒正对镜子照射38．舞蹈训练室竖直墙壁上安装有平面镜,甲、乙、丙三位同学在平面镜前的位置如图所示,他们位
置连线是等腰直角三角形,甲在直角顶点,乙、丙连线平行于平面镜。则( )
A．甲与甲的像间的距离小于乙与乙的像间的距离
B．乙与乙的像间的距离大于丙与丙的像间的距离
C．甲的像与乙的像间的距离小于乙的像与丙的像间的距离
D．甲的像与乙的像间的距离大于乙的像与丙的像间的距离
39．某同学为了探究“平面镜成像时,像与物到平面镜的距离的关系”,所用的实验器材有:单面镀膜
的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图甲所示。
(1)在白纸上画一条直线,将玻璃板竖直立在白纸上,使玻璃板 (选填“有膜”或“无
膜”)那一面的下边线与直线重合。
(2)用镀膜玻璃板和跳棋做实验,实验环境有:①几乎无光的实验室,②有阳光的实验室,在
(选填“①”或“②”)中进行实验效果好。
(3)在同样的实验环境下,用镀膜玻璃板实验比用普通玻璃板实验成像更清楚,主要原因是:
。
(4)在白纸上沿跳棋A和B的边缘画圆,测出物距u和像距v的值如表:
实验次数 1 2 3
物距u/cm 3.39 5.11 6.39
像距v/cm 5.22 6.51
①如图乙所示,第1次实验测量的物距是A的右端到直线的距离,则像距v= cm。
1
②该同学发现三次实验的像距都比物距略大一些,原因是: 。(只有一个正确选项,将正确
选项的字母填在横线上)
A．刻度尺测量像距时存在误差 B．玻璃板有一定厚度
C．物和像的标记点不对应 D．玻璃板没有竖直放置

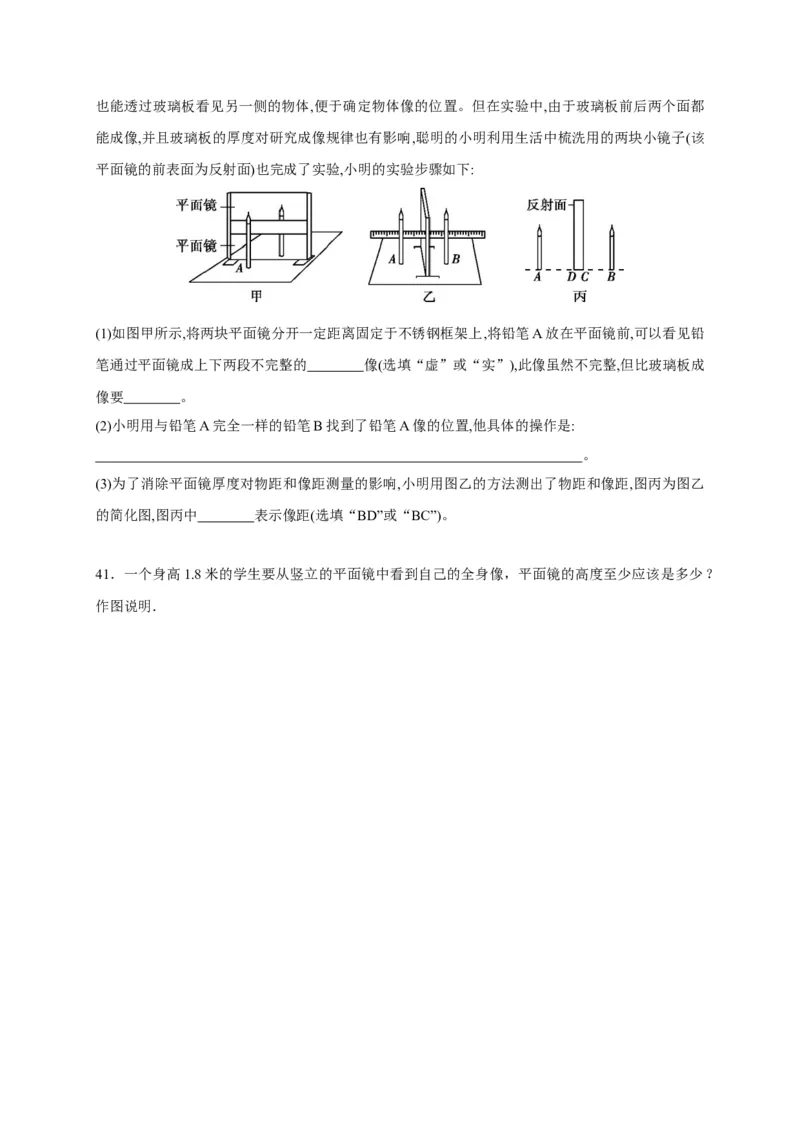

40．在“探究平面镜成像特点”的实验中,我们一般选用玻璃板代替平面镜,这样既能看见物体的像,也能透过玻璃板看见另一侧的物体,便于确定物体像的位置。但在实验中,由于玻璃板前后两个面都
能成像,并且玻璃板的厚度对研究成像规律也有影响,聪明的小明利用生活中梳洗用的两块小镜子(该
平面镜的前表面为反射面)也完成了实验,小明的实验步骤如下:
(1)如图甲所示,将两块平面镜分开一定距离固定于不锈钢框架上,将铅笔A放在平面镜前,可以看见铅
笔通过平面镜成上下两段不完整的 像(选填“虚”或“实”),此像虽然不完整,但比玻璃板成
像要 。
(2)小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置,他具体的操作是:
。
(3)为了消除平面镜厚度对物距和像距测量的影响,小明用图乙的方法测出了物距和像距,图丙为图乙
的简化图,图丙中 表示像距(选填“BD”或“BC”)。
41．一个身高1.8米的学生要从竖立的平面镜中看到自己的全身像，平面镜的高度至少应该是多少？
作图说明．
