2025环球网校一级建造师《机电工程管理与实务》案例50题
案例一
【背景资料】
某安装公司承包了某医院住院大楼的机电安装工程，包括给水排水、电气、通风空调、智能化等
工程。采用工程量清单计价，固定单价合同，签约合同价 5000 万元，其中含暂列金额 300 万元。合
同于6月16日签订，合同约定：工程的设备、材料由业主指定品牌，安装公司组织采购，预付款10%，
建设单位在收到预付款支付申请后按规定时间支付，计划开工日期7月1日。
安装公司在合同签订当天向业主提交了预付款支付申请，业主一直未提出异议。项目部如约开工，
但直到7月7日业主仍未支付预付款，其间安装公司曾多次催告建设单位。由于资金未及时到位，造
成材料不能及时到场，影响了工程施工。7月8日项目部被迫停工，建设单位于7月10日向安装公司
支付预付款。安装公司于 7 月 11 日重新组织施工。停工期间，安装公司 50 人窝工，一批机械设备
停置，人工工资 150元/工日，设备租赁费用2000元/天。
施工期间，安装公司就进场后的停工向建设单位提出了费用和工期索赔。消防排烟风管采用镀锌
钢板法兰连接（图），监理工程师检查时提出质量整改意见。由于前期施工耽误了工期，在门诊楼竣
工后还没来得及验收。应建设单位要求安装公司将门诊楼提前移交投入使用。安装公司向建设单位提
交了竣工结算文件，建设单位以大楼没有验收且局部存在质量问题为由，拒绝办理竣工结算。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

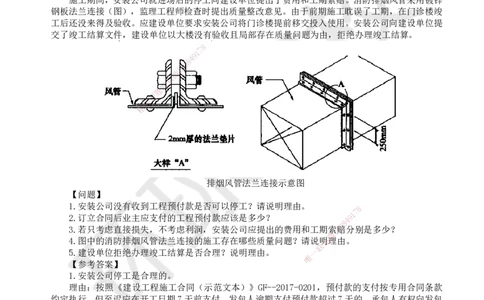

排烟风管法兰连接示意图
【问题】
1.安装公司没有收到工程预付款是否可以停工？请说明理由。
8
7
1
2.订立合同后业主应支付的工程预付款应该是多少？ 9
4
8
3
3.若只考虑直接损失，不考虑利润，安装公司应提出的费用和工期索信赔分别是多少？
微
4.图中的消防排烟风管法兰连接的施工存在哪些质量问题？请说明系理由。
联
5.建设单位拒绝办理竣工结算是否合理？说明理由。 一
唯
【参考答案】
1.安装公司停工是合理的。
理由：按照《建设工程施工合同（示范文本）》GF--2017-0201，预付款的支付按专用合同条款
约定执行，但至迟应在开工日期7天前支付。发包人逾期支付预付款超过7天的，承包人有权向发包
人发出要求预付的催告通知，发包人收到通知后7天内仍未支付的，承包人有权暂停施工。
安装公司在合同签订当天（6月16日）向建设单位提交了预付款支付申请，建设单位一直未提出
异议，但虽经安装公司多次催告，业主直到 7 月 7 日都没有支付，已达 21 天。从 7 月 8 日起安装公
司可以暂停施工。建设单位应承担由此增加的费用和延误的工期，并向安装公司支付合理利润。
2.本案例合同约定预付款比例为 10%。作为包工包料的工程，预付款额度应该是扣除暂列金额后
合同价的10%。
即：（5000-500）×10% = 470万元。
3.安装公司停工时间为7月8-10日，工期索赔共3天；
只考虑直接损失，不考虑利润，费用索赔=（150×50+2000）×3=2.85万元
4.图中排烟风管法兰连接施工存在的质量问题有：
（1）排烟风管法兰垫片厚度为2mm，厚度过薄。
扫码关注更多内容
第 1 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）法兰连接的螺栓间距为250mm，间距过大，不符合规范要求。
理由：按《通风与空调工程施工质量验收规范》GB 50243—2016 的规定，排烟风管法兰连接的
垫片厚度不应小于 3mm；且排烟风管属于中压系统，中压系统矩形风管法兰螺栓的间距应小于等于
150mm。
5.建设单位拒绝办理竣工结算不合理，按照《建设工程工程量清单计价规范》GB 50500-2013 关
于竣工结算的规定，竣工未验收但实际投入使用的工程，其质量争议应按工程保修合同执行，竣工结
算应按合同约定办理。
案例二
【背景资料】
某公司承接 50 万 t/年聚甲氧基二甲醚工程。A 公司安排 B 施工队负责冷冻站丙烯压缩机厂房内
设备、工艺管道安装（到车间外第一个法兰口）。
丙烯压缩机组由离心压缩机、汽轮机、联轴器及分离器、冷却器、润滑油站、高位油箱、干气密
封系统、控制系统等辅助设备、系统组成，为方便施工及设备检修，车间设计一台30/5t桥式起重机
（跨度30.5m）。
压缩机采用单缸结构，由2段6级组成，轴端密封采用干气密封，原动机采用NK25/29 型汽轮机。
汽轮机与压缩机之间采用膜片联轴器连接。整个机组由润滑油站提供润滑油，压缩机与汽轮机布置在
公用底座上。压缩机的附属设备包括压8 缩机辅机容器（如进、排气缓冲器，冷却器和分离器等）和附
7
1
属管道的安装。 4 9
8
3
施工单位进场后编制了项目信施工组织设计及各项施工方案，并经监理工程师及业主批准实施。在
微
压缩机安装前，施工班组在地系脚螺栓安放前，将预留孔中的杂物清理干净；并将地脚螺栓上的油污和
联
氧化皮等清除干净，螺纹部题分也涂抹了油脂；并在压缩机初步找平、找正后，请监理工程师验收。验
押
收时，监理工程师认为压准缩机地脚螺栓和垫铁的安装不符合规范要求（图），不予验收，要求A公司
精
进行整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯

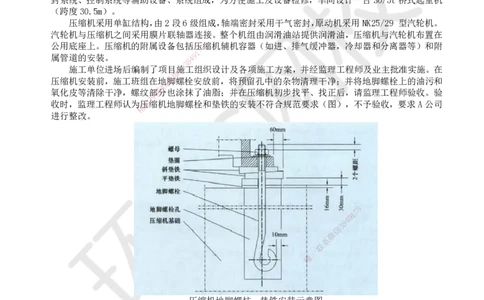

压缩机地脚螺柱、垫铁安装示意图
A 公司施工项目部针对上述质量问题进行了调查，查找问题的原因，希望类似的问题在其他设备
安装中不再发生。检查发现：施工方案中有垫铁和地脚螺栓的安装要求。
专业工程师已对压缩机安装方案向施工班进行了技术交底，交底人和接受交底人都在交底记录上
签了字。再查发现交底的内容有缺失，导致上述质量问题。
经整改后通过验收。按计划完成了压缩机组的全部安装工作，经试运行后，达到交工验收条件。
【问题】
1.A公司成功中标该项目，A公司至少已经获得哪几种特种设备的施工许可？
2.压缩机安装中垫铁和地脚螺栓安装存在哪些质量问题？在地脚螺栓孔灌浆后应形成的质量记
录是什么？
3.哪个设备的安装需要编制专项施工方案？该方案在实施前需要履行怎样的审批手续？
4.压缩机安装中必需的计量检测设备有哪些？项目部对计量检测设备应该如何管理？
扫码关注更多内容
第 2 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【参考答案】
1.A公司已取得压力管道、起重机械的安装许可。
2.压缩机安装中，垫铁和地脚螺栓安装存在的问题是：
地脚螺栓与孔壁的间距为10mm，小于15mm；
放置平垫铁，厚的放在中间，薄的放在下面；
斜垫铁露出设备底板外缘60mm，不符合10～50mm规定。
地脚螺栓孔灌浆后应形成的质量记录有：隐蔽工程验收记录。
3.桥式起重机的安装需编制专项施工方案。
专项施工方案实施前必须经过施工单位技术负责人审核签字并加盖单位公章，并由总监理工程师
审核签字，加盖职业资格印章后，在经过专家论证并通过后，方可实施。
4.压缩机安装中必需的计量检测设备有：
游标卡尺、千分尺（内径、外径）、螺纹规、千分表（带表架）、塞尺、水平仪（条式、框式、
合像水平仪）、钢卷尺、钢板尺、深度尺、水准仪。
计量检测设备的管理：专人管理，建立台账（周检计划），专柜保管、分类存放标识清楚，储存
环境适宜。

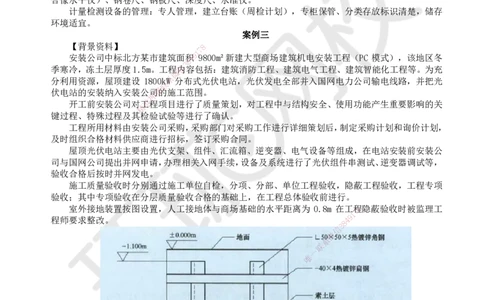

案例三
【背景资料】 8
7
1
安装公司中标北方某市建筑面积4 9 9800m²新建大型商场建筑机电安装工程（PC 模式），该地区冬
8
3
季寒冷，冻土层厚度1.5m。工程信内容包括：建筑消防工程、建筑电气工程、建筑智能化工程等。为充
微
分利用资源，屋顶建设 1800k系W 分布式光伏电站，光伏发电全部并入国网电力公司输电线路，并把光
联
伏电站的安装纳入安装公司题的施工范围。
押
开工前安装公司对工准程项目进行了质量策划，对工程中与结构安全、使用功能产生重要影响的关
精
键过程、特殊过程及其检 验试验等进行了确认。
工程所用材料由安装公司采购，采购部门对采购工作进行详细策划后，制定采购计划和询价计划，
及时组织合格材料供应商进行 招标，签订采购合同。
屋顶光伏电站主要由光伏支架 、组件、汇流箱、逆变器、电气设备等组成，在电站安装前安装公
司与国网公司提出并网申请，办理相关入网手续，设备及系统进行了光伏组件串测试、逆变器调试等，
验收合格后按时并网发电。
施工质量验收时分别通过施工单位自 检，分项、分部、单位工程验收，隐蔽工程验收，工程专项
验收；其中专项验收在分层质量验收合格的基础上，在工程总体验收前进行。
室外接地装置按图设置，人工接地体与商场 基础的水平距离为 0.8m 在工程8隐蔽验收时被监理工
1
7
9
程师要求整改。
8
4
信
3
微
系
联
一
唯

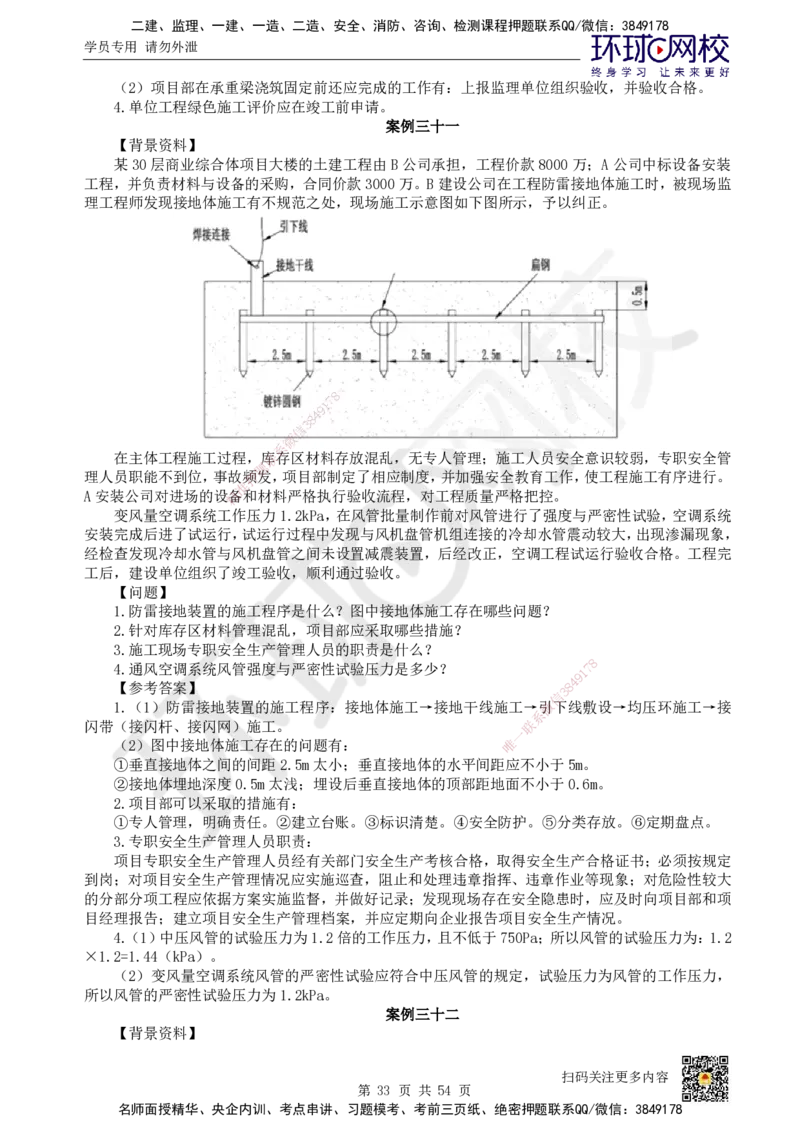

接地装置断面图（尺寸单位：mm）
地下车库为独立的防排烟系统，防排烟风机安装在混凝土基础上，为防止风机运转时产生振动，
使用橡胶垫减振，防排烟风机与风管采用不燃材料制作的柔性短管连接。
【问题】
1.质量策划主要项目中特殊过程确认的关键是什么？
2.材料采购合同的履行环节包括哪些内容？
3.补全光伏设备及系统调试内容。
扫码关注更多内容
第 3 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.施工质量验收中工程专项验收包括哪些内容？
5.监理工程师要求接地装置整改的原因是什么？说明正确做法。
6.防排烟风机减振方式、风机与风管连接形式是否正确？分别说明理由。
【参考答案】
1.质量策划主要项目中特殊过程确认的关键是确保风险预防和风险控制。
2.材料采购合同的履行环节包括：产品的交付、交货检验的依据、产品数量的验收、产品的质量
检验、采购合同的变更等。
3.光伏设备及系统调试内容还包括：跟踪系统调试、通信调试、升压变电系统调试等电气设备调
试。
4.工程专项验收包括：消防验收、环境保护验收、工程档案验收、建筑防雷验收、建筑节能专项
验收、安全验收和规划验收等。

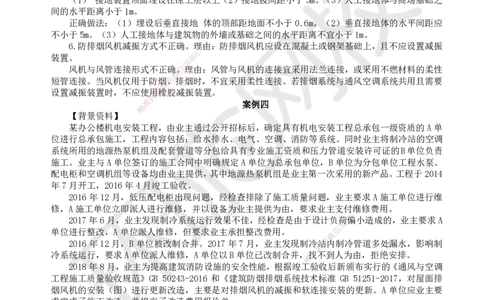

5.监理工程师要求接地装置整改的原因：
（1） 接地装置顶面埋设在冻土层以上（2）接地极间距小于5m。（3）人工接地体与商场基础之
间的水平距离小于1m。
正确做法：（1）埋设后垂直接地 体的顶部距地面不小于 0.6m。（2）垂直接地体的水平间距应
不小于5m。（3）人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。
6.防排烟风机减振方式不正确。理8 由：防排烟风机应设在混凝土或钢架基础上，且不应设置减振
7
1
装置。 4 9
8
3
风机与风管连接形式不正确信。理由：风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性
微
短管连接。当风机仅用于防烟系、排烟时，不宜采用柔性连接。若排烟系统与通风空调系统共用且需要
联
设置减振装置时，不应使用题橡胶减振装置。
押
准 案例四
精
【背景资料】
某办公楼机电安装工程，由业主通过公开招标后，确定具有机电安装工程总承包一级资质的A单
位进行总承包施工，工程内容 包括：给水排水、电气、空调、消防等系统。同时业主将制冷站的空调
系统所用的地源热泵机组及配套管 道等分包给具有专业施工资质和压力管道安装许可证的B单位负责
施工。业主与A单位签订的施工合同中明确规定A单位为总承包单位，B单位为分包单位工程水泵、
配电柜和空调机组等设备均由业主提供 ，其中地源热泵机组是业主第一次采用的新产品。工程于2014
年7月开工，2016年4月竣工验收。
2016年12月，低压配电柜出现问题，经检查排除了施工质量问题，业主要求A施工单位进行维
修，A施工单位立即派人进行维修，并以设备为 业主提供为由，要求业主支付维8修费用。
1
7
9
2017年6月，业主发现制冷系统运行效果不佳 ，经检查是由于设计负荷
8
4偏小造成的，业主要求A
信
3
单位进行整改，A单位派人维修，但要求业主承担整改费用。
微
2016年12月，B单位被改制合并。2017年7月，业 主发现制冷站
系
内制冷管道多处漏水，影响制
联
一
冷系统运行，要求A单位派人维修，A单位以B单位已改制 合并，
唯
找不到人为由，拒绝安排。
2018年8月，业主为提高建筑消防设施的安全性能，根据竣 工验收后新颁布实行的《通风与空调
工程施工质量验收规范》GB 50243-2016 和《建筑防烟排烟系统技术标准 GB 51251-2017，对屋面排
烟风机的安装（图）进行更新改造，主要是对排烟风机的减振和软连接安装的更新。A 单位应业主要
求完成了施工改造，并提交了改造费用报价单。
扫码关注更多内容
第 4 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
屋面排烟风机安装示意图
【问题】
1.低压配电柜出现问题，A单位做法是否正确？说明理由。
2.制冷系统出现问题，A单位做法是否正确？说明理由。
3.制冷管道多处漏水，A单位做法是否正确？说明理由。
4.根据题述的两个规范，屋面排烟风机的减振和软连接应如何改造？改造费用应如何处理？
5.针对该工程，总承包单位主要应进行什么方式的工程回访？主要了解哪些内容？
【参考答案】
1.A单位的做法正确。因为本工程质量问题是由于业主提供的低压配电柜质量不良造成的，应由
业主承担修理费用，施工单位协助修理。
2.A单位做法正确。根据工程质量保修的规定，由于设计造成的质量缺陷，应由设计承担经济责
任。当由A施工单位修理时，费用由业主承担，业主可按合同约定向设计方索赔。
3.A单位的做法不正确。按照《建设工程质量管理条例》对建设工程质量保修制度的规定、发包
单位与承包单位的合同约定，总承包单位应对分包单位及分包单位工程施工进行全过程的管理，分包
单位的安装质量问题，总承包单位承担连带责任。A单位不能以B单位改制找不到人为由拒绝维修。
4.《建筑防烟排烟系统技术标准》GB 51251-2017第6.5.3款规定：“消防排烟风机设在混凝土
基础上，不应设置减振装置”。根据《8 通风与空调工程施工质量验收规范》GB 50243-2016第5.2.7
7
1
款，防排烟系统作为独立系统时，风4 9机与风管应采用直接连接不应加设柔性短管。只有在排烟与排风
8
3
共用风管系统，或其他特殊情况信时应加设柔性短管。故屋面排烟风机的改造方案为：（1）拆除弹簧
微
减振器，将排烟风机直接固定系在混凝土基础上；（2）拆除排烟风机与风管连接的 200mm 硅钛不燃软
联
连接，将风机与风管直接连题接。
押
由于屋面排烟风机的准更新改造为合同外新增施工内容，不属于保修工作范围，故改造工程应签订
精
单独的合同，改造的全部 费用由业主支付。
5.按照工程回访的主要方式，该工程可安排如下回访：
（1）季节性回访：夏季对 通风空调制冷系统运行情况进行回访，发现问题，应采取有效措施，
及时加以解决。
（2）技术性回访：对地源热泵机组新产品设备进行回访，主要了解该设备在工程施工过程中的
技术性能和使用后的效果，发现问题及 时补救和解决，同时也便于总结经验，不断改进完善，以利于
推广应用。
（3）保修期满前的回访。
案例五 8
1
7
9
【背景资料】
8
4
信
3
A公司于2020年8月承接一学校体育馆的采暖工程，合同额为650万元。采暖热源由风冷热泵提
微
供，供回水温度为45/40℃，健身房、教研室等附属房间 采用低温热水
系
地板辐射供暖，比赛场馆、训
联
一
练馆采用散热器供暖，供热管道采用铝塑复合管。
唯
2020年11月散热器进场，A公司对其外观和金属热强度进行 了检查和复验。2021年4月，供暖
系统安装完毕，A公司依次对管道系统进行了水压试验、保温、试运行和调试，其中水压试验压力未
在设计中注明，供暖管道系统水压试验系统图见图1。本工程于2021年6月顺利通过验，经核算，项
目实际成本为513万元，成本降低率达5%。该供暖系统于2021年10月正式投入使用。
扫码关注更多内容
第 5 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
2022年6月，建设单位按照约定将工程质量保证金返还至A公司。2022年12月，体育馆管理员
联
题
反映部分散热器温度偏低，建设单位通知A公司进行检修，A 公司检查后发现由于施工质量问题造成
押
准
部分管道出现气塞和堵塞现象，对这些管道进行了疏通和清理，并更换了部分散热器。
精
【问题】
1.本工程供暖管道的水压试验压力是多少？水压试验合格的判定标准是什么？
2.本工程项目的目标成本 是多少？
3.指出A公司在采暖工程施工 中可能导致部分散热器温度偏低的质量问题，并说明理由。
4.供暖系统维修费用应由谁承担？说明理由。
【参考答案】
1.供暖管道的水压试验压力：0.35+0 .2=0.55MPa；
合格的判定标准：在系统试验压力下10m in内压力降不大于0.02MPa，然后降至工作压力检查，
压力应不降，不渗不漏。
1
7 8
9
2.目标成本=实际成本/（1-成本降低率）=513 /（1-5%）=540万元 8 4
信
3
3.（1）散热器进场时未对其单位散热量性能进行 复验单位散热量不微符合规定要求的会导致散热
系
器温度偏低。 联
一
（2）散热器支管的坡度为0.003规范规定的散热器支管 坡度唯应为1%即0.01，坡度未达到要求导
致散热器温度偏低。
4.供暖系统维修费用应由施工单位A公司承担。
理由：供暖系统的保修期为2个供暖期，2021年6月通过验收，2022年12月在保修期内，且由
于施工质量问题造成部分管道出现气塞和堵塞现象，故应由施工单位来承担维修费用。
案例六
【背景资料】
某钢铁厂建设一个年产100万t炼钢工程，A公司中标该工程。炼钢工程安装的内容包括原料供
应系统、吹炼精炼与出钢系统、供氧系统。烟气净化与煤气回收系统等的安装。A公司项目部进场后，
按绿色施工要求建立绿色施工管理体系，重点对施工图进行优化，对绿色施工实施动态管理，对施工
各个阶段加强管理和监督，实施炼钢工程项目的绿色施工的安全过程。
炼钢设备示意图，转炉本体采用滑移安装，在两根滑移梁上，将托圈，炉壳等装置组成整体，并
滑移到轴承支座上进行安装。项目部设计制作的滑移梁满足强度和刚度要求。滑移梁设置在加料跨炉
前平台的主梁上，滑移梁的坐标，位置及标高适合炉体滑移和安装要求。转炉主体安装完成后，项目
部对水冷炉口进行水压试验。在试验压力0.5MPa下稳压10min。再降至工作压力0.4MPa停压30min，
水压试验合格后安装完成后，钢铁厂组织联合试运行，试运行系统设计要求全面投入运行，稳定连续
扫码关注更多内容
第 6 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
运行，并达到规定的时间。参加试运行的操作人员熟练掌握开车停车技术。联动试运行后，参加了试
运行有关部门单位对联动试运行结果进行分析评定合格后填写联动运行合格证书。
8
7
1
9
8
4
3
信 炼钢设备示意图
微
【问题】 系
联
1.项目部还应优化哪些题绿色施工管理内容？绿色施工管理体系的第一责任人应该是谁？
押
2.图三中的①②分别准是哪种设备？③是哪个部件？部件③安装前应检查哪项内容？
精
3.水冷炉口的水压试 验操作是否正确，水冷炉口还应做哪些试验？
4.参加联合试运行的操作人员还需要掌握哪些技术？联动运行合格书上应有哪些单位盖章确
认？
【参考答案】
1.项目部还应对绿色施工组织设计、绿色施工方案进行优化。
绿色施工管理体系的第一责任人是 项目经理。
2.（1）①是转炉托圈，②是转炉倾动 装置；（2）③是氧枪；
（3）炼钢设备中通氧的零部件及管路严禁沾有油脂，安装前应严格检查，沾有油脂必须进行脱
脂。 8
1
7
3.不正确，试验压力应为工作压力的1.5倍，在 试验压力下0.6MPa（0.
8
44×91.5=0.6）稳压10min；
再降至工作压力，停压30min。 信
3
微
（3）水冷炉口还应做通水试验。
系
联
一
4.（1）参加试运行的人员应掌握开车、停车、事故处理 和调
唯
整工艺条件的技术。
（2）建设单位；设计单位；施工单位。
案例七
【背景资料】
E公司中标某煤化工项目安装工程，工程中合成气净化装置的洗涤塔，重量690t（上段220t、下
段470t），属于第二类压力容器，分两段制造、进场。根据合同约定，E公司负责洗涤塔的安装（吊
装、就位），F公司负责洗涤塔现场组焊。E公司持有GC1级压力管道安装许可证、A级起重机械安装
许可证。
根据现场条件及E公司装备情况，洗涤塔采用“正装法”进行安装。考虑洗涤塔对口及焊接操作，
F公司提前在洗涤塔下段塔体合缝处下方内外搭设了作业平台，外部平台设置踢脚板及防护栏杆。
洗涤塔吊装采用“单主机抬吊递送法”吊装工艺，主吊车选用1250t履带起重机，辅助吊车（溜
尾吊车）选用260t履带吊，主吊车按部件进场，现场组装后使用。洗涤塔上段吊装索具配置示意图
见图4-1，洗涤塔下段安装就位示意图见图4-2。上段塔筒就位时，腾空高度以500mm计算。
扫码关注更多内容
第 7 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
在施工准备阶段，项目部组织技术人员按计划编制完成各项施工方案，并按规定完成方案的审批、
8
论证。洗涤塔吊装前，E公司进行了基1 7础验收。基础的混凝土强度、预埋地脚螺栓中心距等验收项目
9
4
全部符合要求。E公司按方案要求3对8吊装机索具、主辅吊车站位处地面承载能力等条件安全进行验收
信
合格后，实施了洗涤塔吊装就位微工作。
系
【问题】 联
题
1.E公司是否具备洗押涤塔安装资格？说明理由。
准
2.本工程中哪个方精案需要组织论证？说明理由。方案论证应由哪个单位组织？
3.指出图4-1中序号小1、2、3代表的部件名称。计算洗涤塔吊装就位时，主吊车所需的最小起
升高度。
4.洗涤塔基础验收项目还有 哪些？
【参考答案】
1.具备洗涤塔的安装资格。
理由：任一级别安装资格的锅炉安装 单位或压力管道安装单位均可进行压力容器安装。
2.（1）需要着重论证的内容：洗涤塔吊装采用“单主机抬吊递送法”吊装工艺；主吊车 1250t
履带起重机现场组装。
8
（2）理由：采用“单主机抬吊递送法”属于 2台（或以上）起重设备联合1 7作业属于非常规方法，
9
且吊装重量超过了 100kN；“1250t 履带起重机现场 组装”属于起重量 3
信
0308k
4
N 及以上的起重机自身的
安装和拆卸均属于超过一定规模的危大工程。 微
系
（3）方案论证由总承包单位（E公司）组织。
联
一
唯
3.（1）1-吊耳；2-吊索；3-平衡梁。
（2）起升高度＞设备高度+索具高度+设备吊装到位后底部高出地脚螺栓高的高度+基础和地脚螺
栓高度。故最小起升高度为：12000+24000-6000+54000+500+500=85000mm。
4.洗涤塔基础验收项目还包括：①设备基础混凝土强度；②设备基础位置、标高和几何尺寸；③
设备基础外观质量；④地脚螺栓。
案例八
【背景资料】
某工业生产厂设有一座压缩空气站为生产车间提供生产工艺所需的无油压缩空气。压缩空气站的
装设规模为3×10Nm³/min，供气能力为17Nm³/min，供气压力0.7MPa。压缩空气输送管道采用无缝不
锈钢管（材料数字代号为S30408，牌号为（06Cr19Ni10），焊接连接。空气压缩机冷却水管道采用镀
锌焊接钢管。设备的随机文件显示储气罐的水压试验压力为1.25MPa。压缩空气站工艺系统的安装工
程由C公司承担，D监理公司担任现场工程监理。压缩空气站的主要设备及材料见表3。
施工中，C公司将储气罐与压缩空气管道系统作为一个系统进行水压试验，且试验压力取管道的
试验压力。安装完成后，经压缩机单机及系统试运行合格，本项目进行了竣工验收。
表3 主要设备及材料表
扫码关注更多内容
第 8 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
【问题】
微
系
1.判定该压缩空气站中有哪些特种设备，并指出特种设备的种类。
联
题
2.C公司将储气罐与压缩空气管道系统作为一个系统进行水压试验的做法是否正确，并说明理由。
押
准
3.在该压缩空气站工艺管道施工过程中，压缩空气管道和冷却水管道的施工工艺主要有哪些差异
精
（从材料管理和管道加工 两方面叙述）。
4.压缩空气站的单机试运行由哪个单位负责？有哪些工作内容？
【参考答案】
1.（1）储气罐、空压管道属 于特种设备；
（2）储气罐属于压力容器；空压管道属于压力管道。
2.正确。
理由：理由：承受内压的地上钢管道及 有色金属管道试验压力应为设计压力的1.5倍。即管道试
验压力为：0.7MPa×1.5=1.05MPa＜1.25MPa。 当管道与设备作为一个系统进行试验，管道的试验压力
等于或小于设备的试验压力时，应按管道的试验 压力进行试验。
1
7 8
9
3.材料管理方面：压缩空气输送管道采用无缝 不锈钢管，应采用光谱分8 4析或其他方法对材质进行
信
3
复査，并做好标识；在运输和储存期间不得与碳素钢、 低合金钢直接接微触。
系
管道加工方面：冷却水管是镀锌钢管焊接，焊接完成 后应进行二联次镀锌或防腐。
一
4.施工单位。工作内容包括：单机试运行规程由施工单 位负责唯编制，并负责试运行的组织、指挥
和操作，建设单位及相关方人员参加。
案例九
【背景资料】
某科技公司的数据中心机电采购及安装分项工程采用电子招标，邀请行业内有类似工程经验的A、
B、C、D、E五家单位投标，工程采用固定总价合同，在合同专用条款中约定，镀锌钢板的价格随市场
变动时，风管（镀锌钢板）制作安装的工程量清单综合单价中，调整期价格与基期价格之比涨幅率在
±5%以内不予调整，超过±5%时，只对超出部分进行调整，工程预付款100万元，工程质量保修金为
90万元。
投标过程中，E单位在投标截止前一个小时，突然提交总价降低5%的修改标书，最终经公开评审，
B单位中标，合同价3000万元（含甲供设备暂估价200万元），其中风管（镀锌钢板）制作安装的工
程量清单综合单价为600元/m³，工程量为10000m³。
建设单位按约定支付了工程预付款，施工开始后，镀锌钢板的市场价格上涨，其风管制作安装的
工程量清单调整期综合单价为648元/m³，该项合同价款予以调整，设计变更调增价款为50万元。
施工过程中，消防排烟系统设计工作压力为750pa，排烟风管采用角钢法兰连接，现场排烟防火
阀及风管安装见图1。监理单位在工程质量验评时，对排烟防火阀的安装和排烟风管法兰连接工艺提
扫码关注更多内容
第 9 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
出整改要求。
数据中心F2层变配电室的某一段金属梯架全长45m，并敷设一条扁钢接地保护导体，监理单位对
金属梯架与接地保护导体的连接部位进行了重点检查，以确保金属梯架的可靠接地。
工程竣工后，B单位按期提交了工程竣工结算书。
图7 81 排烟防火阀及风管安装示意图
1
9
【问题】 8 4
3
信
1.E单位突然降价的投标做微法是否违规？请说明理由。
系
2.请写出图1中排烟防联火阀安装和排烟风管法兰连接的正确要求。
题
3.变配电室的金属梯押架应至少设置多少个与接地保护导体的连接点？分别写出连接点的位置。
准
4.请计算说明风管精制作安装工程的合同价款予以调整的理由。该合同价款调整金额是多少？如不
考虑其他合同价款的变化 ，请计算本工程竣工结算价款是多少？
【参考答案】
1.（1）E单位突然降价的投标做法没有违规。
（2）投标人在招标文件要求 提交投标文件的截止时间前，可以补充、修改或者撤回已提交的投
标文件，并书面通知招标人。补充、 修改的内容为投标文件的组成部分。投标过程中制定正确的投标
策略，包括技术突出优势的策略和商务报价策略。
2.①防火阀距防火墙350mm
正确要求：防火分区隔墙两侧的防火阀， 距墙表面应不大于200mm。
②风管法兰螺栓的间距250mm，风管法兰连 接 的垫片厚度2mm。
1
7 8
9
按《通风与空调工程施工质量验收规范》GB 50 243—2016的规定，排烟8
4
风管法兰连接的垫片厚度
信
3
不应小于3mm；且排烟风管属于中压系统750Pa，中压系 统矩形风管法兰螺微栓的间距应小于等于150mm。
系
3.（1）应至少设置3个连接点与接地保护导体连接。 联
一
（2）全长大于30m时，每隔20～30m应增加一个连接点 ，起唯始端和终点端均应可靠接地。根据
背景资料，金属梯架全长45m，故连接点的设置位置：起始端、 终点端、20-30m位置。
4.（1）理由：（648-600）/600=8%＞5%，因此可以调整。
（2）调整金额：[648-600（1+5%）]×10000m3=18万元
（3）竣工结算价款=3000-200+18-100-90+50=2678万元
案例十
【背景资料】
安装公司中标某工业厂房机电安装工程，合同内容有电气工程。管道工程、通风空调工程、设备
安装及配套发电工程等所有机电安装，合同还约定了其相应的系统性能考核。
安装公司进场后，编制专项工程的各种可行性施工方案。根据方案的一次性投资总额、产值贡献
率、对工程进度和费用的影响程度进行经济合理性比较，按最优的方式确定了施工方案。
某管道系统在设计温度时的试验压力为3MPa，在常温试压时，试验温度与设计温度下的管材许用
应力比值为6.5。安装公司在进行系统压力试验时，设置了常温下临时压力试验系统（见图）。
扫码关注更多内容
第 10 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
安装公司在发电机转子进行单独气密性试验时，检查转子的重点部位无泄漏，并会同有关人员进
行最后清扫，查无杂物，确认了转子机务、电气仪表安装已经完成，将转子吊装到位，用专用工具穿
装。监理工程师发现后制止，认为工序未完成不能穿装，安装公司整改后穿装工作完成。
安装公司按试运行方案，联合试运行合格后向建设单位递交了工程交接证书，要求建设单位接收。
8
7
建设单位认为该工程没有生产正式产1品，未达到移交条件为由，拒绝接收。
9
4
8
【问题】 3
信
微
1.施工方案进行经济合理系性比较时，还应考虑哪些方面？
联
2.图3中的A、B点应题设置在管网系统的何处设置？计算该管道系统试压时的试验压力。
押
3.应重点检查转子哪准些部位的密封状况？发电机转子安装前应完善哪些工作？
精
4.工程质量接受意见栏填写的依据是什么？建设单位拒绝接收是否合理？
【参考答案】
1.施工方案进行经济合理性比较时，还应考虑资金时间价值、环境影响的程度、综合性价比。
2.（1）图3中的A、B点应 设置在管网系统的何处位置：
①A点压力表应设置在始端（第 一个阀门之后）和系统最高点（排气阀处、末端）。
②B点排气阀应设置在管道系统的最高点。
（2）根据工业金属管道工程施工规 范[附条文说明] GB50235 - 20108.6.4计算公式：
P=1.5P【σ】/【σ】t
T T
试验压力=1.5设计压力×【σ】/【σ】t=3×6.5=19.5MPa。
T 8
3.（1）重点检查集电环下导电螺钉、中心孔 堵板的密封情况，消除泄漏9 1后
7
应再经漏气量试验。
8
4
（2）转子安装要求在定子找正完、轴瓦检查结束 后进行。 信 3
微
4.（1）设计文件、合同规定的施工内容、试车情况 等。 系
（2）合理，理由：工程进行投料试车产出合格产品， 并经过合一
联
同规定的考核期后，由总包单位
唯
和建设单位签订《工程交接证书》，作为工程移交的依据。安 装 公司仅进行联合试运转合格，还未进
行负荷试运行，不满足接受条件。“工程质量接收意见”栏由建设单位依据设计文件、合同规定的施
工内容和试车情况阐明接收意见。
案例十一
【背景资料】
某安装公司承包大型制药厂的机电安装工程，工程内容包含：设备、管道和通风空调等工程安装。
安装公司在施工前，确定了内部协调的部门，主要有：工程管理部门、质量与安全监督部门、技术部
门、经营管理部门。
不锈钢管道系统安装后，施工人员用洁净水（氯离子含量小于 25ppm）对管道系统进行试压（如
图所示），该段管道设计压力为0.2MPa。施工人员准备将管道分为两部分进行试压：第一部分进行地
上管道试压；第二部分进行埋地管道试压。监理工程师认为图中地上管道压力试验条件不符合规范规
定，要求整改。
在工厂的运行中，检查人员发现储罐与管道的法兰连接处有渗水现象：查明原因后，施工单位按
照保修条例进行修理，后续使用中再无问题。
扫码关注更多内容
第 11 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【问题】
1.安装公司确定的内部协调部门是 否全面？如不全面请补充。
8
7
2.图中的水压试验有哪些不符合9 1规范规定？写出正确的做法。
4
8
3.背景中的工艺管道系统的信试3验压力应该为多少？说明理由。试验应如何进行？
微
4.法兰处渗水有可能是哪系些原因导致的？
联
【参考答案】 题
押
1.（1）不全面。 准
精
（2）还应补充：人力资源管理部门、劳务管理部门、材料设备管理部门、财务部门后勤及保卫
部门。
2.（1）图中压力表精度等 级不符合要求
正确做法：压力表精度不低于1.6级。
（2）加压系统的碳钢管与系统 的不锈钢管道直接连接不符合要求
正确做法：更换加压系统碳钢管为 不锈钢管，或者采用不锈钢法兰或过渡接头连接。
（3）安全阀安装在试压系统管段上不符合要求
正确做法：安全阀应当拆下或加以隔离 。
（4）爆破片安装在试压系统管段上不符合 要求
8
1
7
正确做法：爆破片应当拆下或加以隔离： 9
8
4
（5）连接压力表的管道没设置表弯不合理。 信
3
微
正确做法：连接压力表的管道应设置表弯。 系
联
3.（1）背景中，地上不锈钢管道的试验压力应为0.3MPa，埋地不一锈钢管道的试验压力应为0.4MPa
唯
理由：承受内压的地上钢管道及有色金属管道试验压力应 为 设计压力的1.5倍；埋地钢管道的试
验压力应为设计压力的1.5倍，并不得低于0.4Mpa。
（2）试验应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，稳压30min，
检查压力表有无压降、管道所有部位有无渗漏和变形。
4.法兰处渗水有可能是以下原因导致的：
（1）法兰连接前没有对储罐进行液压或充水试验。
（2）储罐基础强度不足发生沉降。
（3）法兰安装时法兰平行度、同心度不符合要求。
（4）法兰螺栓松动，垫片密封性不好。
（5）水泵运行过程中出现位移。
案例十二
【背景资料】
某项目管道工程，内容有：建筑生活给水排水系统、消防水系统和空调水系统的施工。某分包单
位承接该任务后，编制了施工方案、施工进度计划（见表1中细实线）、劳动力计划（见表2）和材
料采购计划等；施工进度计划在审批时被否定，原因是生活给水与排水系统的先后顺序违反了施工原
则，分包单位调整了该顺序（见表1中粗实线）。
扫码关注更多内容
第 12 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
施工中，采购的第一批阀门（见表 3）按计划到达施工现场，施工人员对阀门开箱检查，按规范
要求进行了强度和严密性试验，主干管上起切断作用的 DN400、DN300 阀门和其他规格的阀门抽查均
无渗漏，验收合格。
在水泵施工质量验收时，监理人员指出水泵进水管接头和压力表接管的安装存在质量问题（如图
1所示），要求施工人员返工，返工后质量验收合格。
建筑生活给水排水系统、消防水系统和空调水系统安装后，分包单位在单机及联动试运行中，及
时与其他各专业工程施工人员配合协调，完成联动试运行，工程质量验收合格。
表1 建筑生活给水、排水、消防和空调水系统施工进度计划表
施工内容 施工人员 3月 4月 5月 6月 7月 8月 9月 10月
生活给水系统施工 40人
排水系统施工 20人
消防水系统施工 20人
空调水系统施工 30人
机房设备施工 30人
单机、联动试运行 40人
竣工验收 308人
7
9
1
4
表2 建筑生活3 8给水、排水、消防和空调水系统施工劳动力计划表
信
微
月份系 3月 4月 5月 6月 7月 8月 9月 10月
联
题
押
准
140人
精施工人员
100人
80人
60人
40人 40人
30人
表3 阀门规格数量
名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100
闸阀 1.6MPa 4 8 16 24
球阀 1.6MPa 38 62 84
碟阀 1.6MPa 16 26 12
8
合计 4 8 32 50 50 9 1
7
62 84
8
4
信
3
微
系
联
一
唯
图1 水泵安装示意图
【问题】
1.劳动力计划调整后，3月份和7月份的施工人员分别是多少？劳动力优化配置的依据有哪些？
2.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中，DN300 闸阀的强度试
验压力应为多少MPa？最短试验持续时间是多少？
3.水泵（图1）运行时会产生哪些不良后果？绘出合格的返工部分示意图。
扫码关注更多内容
第 13 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.本工程在联动试运行中需要与哪些专业系统配合协调？
【参考答案】
1.劳动力计划调整后，3月份的施工人员人数是20人，7月份的施工人员人数是120人。
劳动力优化配置的依据包括：（1）项目所需劳动力的种类及数量；（2）项目的施工进度计划；
（3）项目的劳动力资源供应环境。
2.第一批进场的阀门按规范要求最少应抽查44个进行强度试验。
DN300闸阀的强度试验压力应为2.4MPa。
最短试验持续时间是180s。
解题思路：主干管全检查，其余的一个个数×10%，且向上取整数。
试验应在每批(同牌号、同型号、同规格)数量中抽查 10%，安装在主干管上起切断作用的闭路阀
门，应逐个做强度试验和严密性试验。故不应该是总数抽10%，应为同型号抽10%，不足整数取大值，
向上取整。
DN250:闸阀16×10%=1.6，取2个，蝶阀16×10%=1.6，取2个，
DN200：闸阀24×10%=2.4，取3个，蝶阀26×10%=2.6，取3个，
DN150:球阀38×10%=3.8，取4个，蝶阀12×10%=1.2，取2个，
DN125：球阀62×10%=6.2，取7个
DN100：球阀84×10%=8.4，取9个8
7
1
4+8+4+6+6+7+9=44个 4 9
8
3
3.根据背景资料中图1所示信情况，水泵运行时会产生的不良后果：
微
（1）进水管的同心异径接系头会形成气囊；
联
（2）压力表接管没有题弯圈，压力表会有压力冲击而损坏。
押
合格的返工部分示意准图如下：
精
或
4.本工程在联动试运行中，需要 与建筑电气系统、通风空调风系统、火灾自动报警（联动）系统、
建筑（装饰）专业的配合协调。
案例十三
【背景资料】
某施工单位中标某大型商业广场（地下3层 为车库、1～6层为商业用房、7～828层为办公用房），
1
7
中标价2.2亿，工期300d，工程内容为配电、照明 、通风空调、管道、设备
8
4安9装等。主要设备：冷水
机组、配电柜、水泵、阀门均为建设单位指定产品， 施工单位采购，其余信设
3
备、材料由施工单位自行
微
采购。 系
联
施工单位项目部进场后，编制了施工组织设计和各专项 方案。
唯
一因设备布置在主楼三层设备间，采
用了设备先垂直提升到三楼，再水平运输至设备间的运输方案 。 设备水平运输时，使用混凝土结构柱
做牵引受力点，并绘制了设备水平运输示意图（如图所示），报监理及建设单位后被否定。

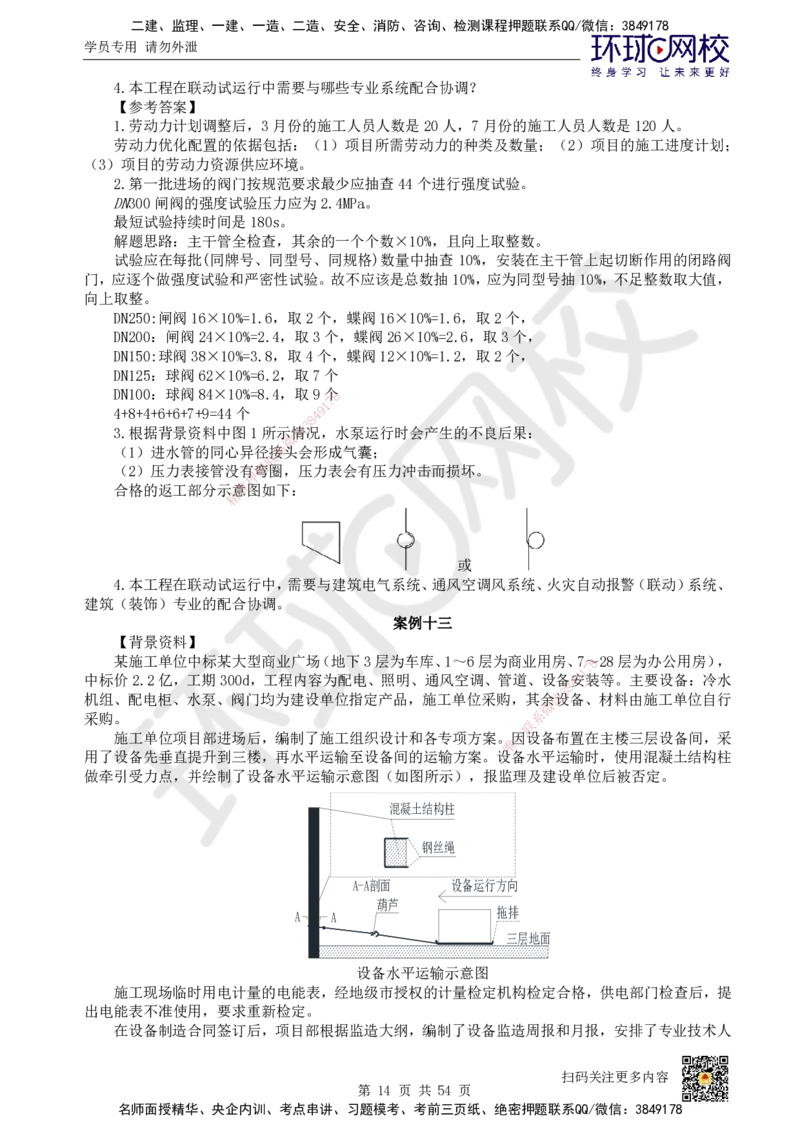

混凝土结构柱
钢丝绳
A-A剖面 设备运行方向
葫芦
拖排
A A
三层地面
设备水平运输示意图
施工现场临时用电计量的电能表，经地级市授权的计量检定机构检定合格，供电部门检查后，提
出电能表不准使用，要求重新检定。
在设备制造合同签订后，项目部根据监造大纲，编制了设备监造周报和月报，安排了专业技术人
扫码关注更多内容
第 14 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
员驻厂监造，并设置了监督点。设备制造完成后，因运输问题导致设备延期5d运达施工现场。
施工期间，当地发生地震，造成工期延误 20d，项目部应建设单位要求，为防止损失扩大，直接
投入抢险费用 50 万元；外用工因待遇低而怠工，造成工期延误 3d；在调试时，因运营单位技术人员
误操作，造成冷水机组的冷凝器损坏，回厂修复，直接经济损失20万元，工期延误40d。
项目部在给水系统试压后，仍用试压用水（氯离子含量为 30ppm）对不锈钢管道进行冲洗；在系
统试运行正常后，工程于2015年9月竣工验收。2017年4月给水系统的部分阀门漏水，施工单位以
阀门是建设单位指定的产品为由拒绝维修，但被建设单位否定，施工单位派出人员对阀门进行了维修。
【问题】
1.设备运输方案被监理和建设单位否定的原因何在？如何改正？
2.检定合格的电能表为什么不能使用？
3.计算本工程可以索赔的工期及费用？
4.项目部采用的试压及冲洗用水是否合格？说明理由。说明建设单位否定施工单位拒绝阀门维修
的理由。
【参考答案】
1.设备运输方案被监理和建设单位否定的原因和改正措施如下：
（1）设备的牵引绳不能直接绑扎在混凝土结构柱上，应在混凝土柱四角使用木方（或钢板）保
护； 8
7
1
（2）牵引绳采用结构柱为受力4点9，须报原设计单位校验同意后实施。
8
3
2.检定合格的电能表不能使信用的理由：电能表属于强制检定范畴，必须经省级计量行政主管部门
微
授权的检定机构进行检定，合系格后才准使用。
联
3.本工程可以索赔的工题期及费用计算如下：
押
施工期间，当地发生准地震，造成工期延误20天（工期可以索赔），
精
项目部应建设单位要 求，为防止损失扩大，直接投入抢险费用50万元；（费用可以索赔）
外用工因待遇低而怠工，造成工期延误3天；（工期不可以索赔）
在调试时，因运营单位技 术人员误操作，造成冷水机组的冷凝器损坏，回厂修复，直接经济损失
20万元，工期延误40天。（费用 、工期均可索赔）
（建设单位责任，施工单位和建设单位签合同、运营单位和建设单位签合同，施工单位直接向建
设单位索赔）
（1）本工程可以索赔的工期=（20+4 0）d=60d。
（2）本工程可以索赔的费用=（50+20）万元=70万元。
4.判断：项目部采用的试压及冲洗用水不合 格。 8
1
7
9
理由：不锈钢管道的试压及冲洗用水的氯离子 含量要小于25ppm。
8
4
信
3
建设单位否定施工单位拒绝阀门维修的理由：阀门虽为建设单位指定产品，但阀门合同的签订及
微
采购是施工单位（质量责任主体）。工程还处于质保期内 ，施工单位应
系
该无条件维修。
联
一
建设单位否定施工单位拒绝阀门维修的理由：阀门虽为 建设单
唯
位指定产品，但阀门合同的签订及
采购是施工单位（质量责任主体）。工程还处于质保期内（保修 期应有2年，2015年9月竣工验收，
2017年4月给水系统的部分阀门漏水），施工单位应该无条件维修。
案例十四
【背景资料】
某施工单位承建一安装工程，项目地处南方，正值雨季。项目部进场后，编制施工进度计划、施
工方案。方案中确定施工方法、工艺要求及质量保证措施等，并对施工人员进行方案交底。
因工期紧张，设备提前到达施工现场。施工人员在循环水泵电动机安装接线时，发现接线盒内有
水珠，擦拭后进行接线（如图）。
项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，釆用电流加
热干燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。项目部整改后，严格控制
干燥温度，绝缘电阻达到规范要求。试运转中检查电动机的转向及杂声、机身及轴承温升均符合要求。
试运转完成后，项目部对电动机受潮原因调查分析，因电动机到货后未及时办理入库、露天存放未釆
取防护措施所致。为防止类似事件发生，项目部加强了设备仓储管理，保证了后续施工的顺利进行。
扫码关注更多内容
第 15 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
电动机接线示意图
【问题】
1.施工方案中的工序质量保证措施主要有哪些？由谁负责向作业人员进行施工方案交底？
2.图中的电动机为何种接线方式？电动机干燥处理时为什么被监理叫停？应如何整改？
3.电动机试运转中还应检查哪些项目？如何改变电动机的转向？
4.到达现场的设备在检查验收合格后应如何管理？只能露天保管的设备应采取哪些措施？
【参考答案】
1.（1）工序质量保证措施：制定7 8工序控制点，明确工序质量控制方法。
1
9
（2）施工方案的编制人员向施8 4工作业人员进行施工方案的交底。
3
信
2.（1）三角形（△）接线微法。
系
（2）电动机干燥处理时联被监理叫停原因：采用水银温度计测量温度不正确。
题
（3）干燥时不允许用押水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
准
3.（1）电动机运精行中还应检查：
1）换向器、滑环及 电刷的工作情况正常；
2）振动（双振幅值）不 应大于标准规定值；
3）电动机第一次启动一般在空载情况下进行，空载试运行时间宜为2h，机身和 轴承的温升、电
压和电流等应符合工艺装置的空载 状态运行要求，并应记录电流、电 压、温度、运行时间等有关数
据。
（2）改变电动机的转向：在电源侧或电动机接线盒侧任意对调两根电源线即可。
4.（1）及时办理入库手续。对所到设 备，分别储存，进行标识。
（2）对保管在露天的设备应经常检查， 采取防雨、防风措施。
8
案 例十五
1
7
9
【背景资料】 8
4
信
3
A机电安装公司承接了一工厂的机电安装工程，该 项目施工周期短。微内容包括：锅炉受热面安装、
系
钢结构安装、管道安装、仪表安装等。锅炉受热面的组合 件外形尺寸联控制在18m×7m范围之内，重量
一
不超过20t。 唯
A 公司项目部在安装锅炉受热面之前，对锅炉钢架的中心距 离和大梁间的对角线长度、立柱的垂
直度、大梁的水平度和挠度进行测量。工人在板梁承重前、锅炉水压试验前测量板梁的挠度，项目技
术负责人认为其测量不全面。
A公司项目部采用汽车式起重机进行锅炉受热面的吊装，为了避免起吊时起重机发生倾覆、失稳，
项目部采用合适的方法对地基进行了处理，处理后直接开始进行吊装作业，监理工程师认为项目部的
做法不正确，要求其进行整改。
A公司在液体管道上安装质量流量计和电磁流量计如下图所示：
质量流量计和电磁流量计安装示意图
A 公司针对项目存在的危险源，设置了相应的安全处理措施，经过A 公司加班加点的工作，在约
扫码关注更多内容
第 16 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
定的时间内完成工作任务。
【问题】
1.锅炉钢架的找正应分别采用什么仪器进行测量？板梁挠度的测量还应在什么时点进行？
2.监理工程师要求项目部整改的原因是什么？请写出正确做法。
3.A公司质量流量计和电磁流量计的安装存在什么问题？如何进行整改？
4.起重机选用的基本参数有哪些？
【参考答案】
1.钢架安装找正：用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线差；用经纬仪检查立柱垂
直度；用水准仪检查大板梁水平度和挠度。
大板梁挠度在板梁承重前、锅炉水压前、锅炉水压试验上水后及放水后、锅炉整套启动前进行测
量。
2.项目部对地基进行处理后直接开始进行吊装作业不符合规定。
正确做法：处理后的地面应做耐压力测试，地面耐压力应满足吊车对地基的要求。
3.（1）质量流量计箱体管安装在管道的上方存在问题。
整改：测量液体时，质量流量计箱体管应置于管道下方。
（2）电磁流量计上下游直管段的长度存在问题。
整改：电磁流量计的上游应有108倍 管径长度的直管段，下游段应有4-5倍管径长度的直管段。
7
1
4.起重机选用的基本参数主要有4 9：吊装载荷、额定起重量、最大幅度、最大起升高度。
8
3
信 案例十六
微
【背景资料】 系
联
A公司中标某工业改建题工程，合同内容包含厂区所有的设备、工艺管线安装等施工总承包。A公
押
司进场后，根据工程特点准，对工程合同进行分析管理，将其中亏损风险较大的部分埋地工艺管道（设
精
计压力0.2MPa）施工分 包给具有资质的B公司。
A公司对B公司进行合同交底后，A公司派出代表对B公司从施工准备、进场施工、工序施工、
工程保修及技术方面进行了管 理。
B公司进场后，由于建设单位 无法提供原厂区埋地管线图，B公司在施工时挖断供水管道。造成A
公司65万元材料浸水无法使用，机械停滞总费用43万元，每天人员窝工费用4.8万元，工期延误25
天。B公司机械停滞费18万元。管沟开 挖完成后，当地发生疫情，导致所有员工被集中隔离，产生总
隔离费用54万元。为此A公司向建设单位 提交了工期及费用索赔文件。
B公司在埋地钢管施工完成后，编制了该部分的液压清洗方案，方案因工艺管道的埋地部分设计
未明确试验压力，拟采用0.3MPa的试验压力进 行试验，管道油清洗后采取保护8措施，该方案被A公
1
7
9
司否定。
8
4
信
3
A公司在卫生器具安装完成后，对某层卫生器具（检验批）的水平度及垂直度进行现场检验，共
微
测量20点，测量数据如表4所示。
系
联
一
表4 卫生器具测量数 据表
唯
名称 允许偏差 测量 值
卫生器具
2mm 1.5 2 2.4 3.5 2 1.8 2 1.5 1.4 1.8
水平度
卫生器具
3mm 2.5 3 2 1.6 3.1 2 1.5 1.8 2.8 2
垂直度
A公司在质量巡查中，发现工艺管道安装（如图4所示）中的膨胀节内套焊缝、法兰及管道对口
部位不符合规范要求，要求整改。
扫码关注更多内容
第 17 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

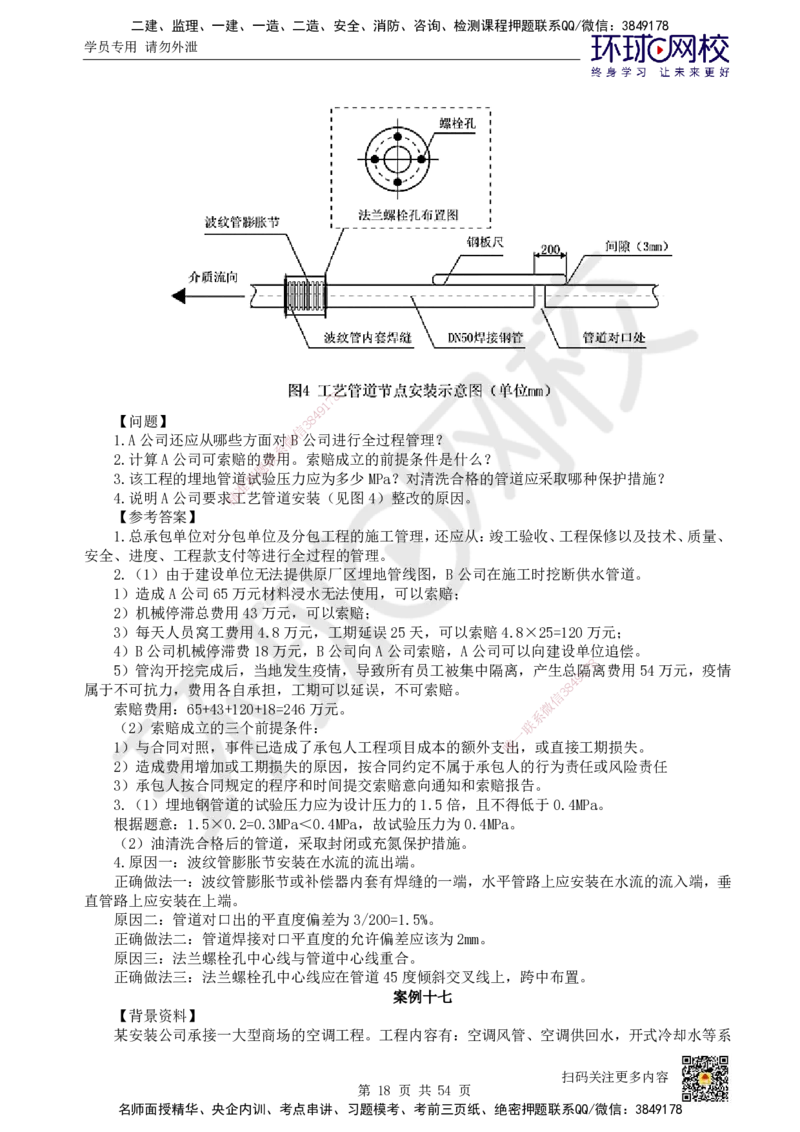

8
7
1
9
4
【问题】 3 8
信
1.A公司还应从哪些方面对微B公司进行全过程管理？
系
2.计算A公司可索赔的联费用。索赔成立的前提条件是什么？
题
3.该工程的埋地管道押试验压力应为多少MPa？对清洗合格的管道应采取哪种保护措施？
准
4.说明A公司要求精工艺管道安装（见图4）整改的原因。
【参考答案】
1.总承包单位对分包单 位及分包工程的施工管理，还应从：竣工验收、工程保修以及技术、质量、
安全、进度、工程款支付等进行 全过程的管理。
2.（1）由于建设单位无法提供原厂区埋地管线图，B公司在施工时挖断供水管道。
1）造成A公司65万元材料浸水 无法使用，可以索赔；
2）机械停滞总费用43万元，可以索 赔；
3）每天人员窝工费用4.8万元，工期延误25天，可以索赔4.8×25=120万元；
4）B公司机械停滞费18万元，B公司向 A公司索赔，A公司可以向建设单位追偿。
8
5）管沟开挖完成后，当地发生疫情，导致所 有员工被集中隔离，产生总1隔7离费用54万元，疫情
9
属于不可抗力，费用各自承担，工期可以延误，不 可 索赔。
信
3 8
4
索赔费用：65+43+120+18=246万元。 微
系
（2）索赔成立的三个前提条件： 联
一
1）与合同对照，事件已造成了承包人工程项目成本的额 外支唯出，或直接工期损失。
2）造成费用增加或工期损失的原因，按合同约定不属于承 包人的行为责任或风险责任
3）承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。
3.（1）埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa。
根据题意：1.5×0.2=0.3MPa＜0.4MPa，故试验压力为0.4MPa。
（2）油清洗合格后的管道，采取封闭或充氮保护措施。
4.原因一：波纹管膨胀节安装在水流的流出端。
正确做法一：波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂
直管路上应安装在上端。
原因二：管道对口出的平直度偏差为3/200=1.5%。
正确做法二：管道焊接对口平直度的允许偏差应该为2mm。
原因三：法兰螺栓孔中心线与管道中心线重合。
正确做法三：法兰螺栓孔中心线应在管道45度倾斜交叉线上，跨中布置。
案例十七
【背景资料】
某安装公司承接一大型商场的空调工程。工程内容有：空调风管、空调供回水，开式冷却水等系
扫码关注更多内容
第 18 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
统的钢制管道与设备施工，管材及配件由安装公司采购。设备有：离心式双工况冷水机组2台，螺杆
式基载冷水机组2台，24台内融冰钢制蓄冰盘管，146台组合式新风机组，均有建设单位采购。
项目部进场后，编制了空调工程的施工技术方案，主要包括施工工艺与方法，质量技术要求和安
全要求等，方案的重点是隐蔽工程施工，冷水机组吊装，空调水管的法兰焊接，空调管道的安装及试
压，空调机组调试与试运行等操作要求。
质检员在巡视中发现空调供水管的施工质量（见图1）不符合规范要求，通知施工作业人员整改。
8
7
9 1 空调供水管穿墙示意图
4
8
空调供水管及开式冷却水系信统3施工完成后，项目部进行了强度和严密性试验，施工图中注明空调
微
供水管的工作压力为1.3MPa，系开式冷却水系统工作压力为0.9MPa。
联
在试验过程中，发现空题调供水管个别法兰链接和焊缝处有渗漏现象进行返修后，重新试验未发现
押
渗漏。 准
精
【问题】
1.空调工程的施工技 术方案编制后应如何组织实施交底？重要项目的技术交底文件应由哪个施
工管理人员审批？
2.图1中存在的错误有哪些 ？如何整改？
3.计算空调供水管和开式冷却 水的试验压力。试验压力最低不应小于多少MPa？
4.试验中发现有渗漏现象时，有哪 些禁止的操作？
【参考答案】
1.技术交底应分层次展开，直至交底到 施工操作人员。交底必须在作业前进行，并有书面交底资
料。在工程开工前界定重要项目，对于重要项目 的技术交底文件，应由项目技
8
术负责人审核或批准，
交底时技术负责人应到位。 9 1
7
8
4
2.套管里不应有焊缝，管道穿过墙壁和楼板，应 设置金属或塑料套管信，3管道的接口不得设在套管
微
内。 系
联
3.空调供水管试验压力：1.3+0.5=1.8MPa； 一
唯
开式冷却水的试验压力：0.9×1.5=1.35MPa；
当工作压力小于等于1.0MPa时，应为1.5倍工作压力；
当工作压力大于1.0MPa时，应为工作压力加0.5MPa。
试验压力最低不应小于0.6MPa。
4.试验过程中发现个别法兰和焊缝处有泄漏现象，严禁带压处理（严禁管道带压进行管道补焊），
应该立即停止试压，泄压后进行处理，处理重新做压力试验，合格后方可使用。
案例十八
【背景资料】
A公司以施工总承包方式承接了某医疗中心机电工程项目，工程内容：给水、排水、消防、电气、
通风空调等设备材料采购，安装及调试工作。A 公司经建设单位同意，将自动喷水灭火系统（包括消
防水泵、稳压泵、报警阀、配水管道，水源和排水设施等）的安装，调试分包给 B 公司。A公司编制
了施工组织设计并进行了施工组织设计交底。
在自动喷水灭火系统调试阶段，B公司组织了相关人员进行了消防水泵，稳压泵和报警阀的调试，
完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成；自动喷水灭火
系统末端试水装置（见图）的出水方式和排水立管不符合规范规定。B 公司对末端试水装置进行了返
工，并完相关的调试工作后，交付A公司完成联动试验等各项工作。系统各项性能指标均符合设计及
扫码关注更多内容
第 19 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
相关规范要求，工程质量验收合格。
自动喷水灭火系统末端试水装置
【问题】
8
1.简述施工组织设计交底的内容1？7
9
4
2.末端试水装置（图）的出水3 8方式、排水立管有哪些质量问题？末端试水装置漏装哪个管件？
信
3.B公司还有哪些调试工作微未完成？
系
4.联动试验除A公司外联，还有哪些单位参加？
题
【参考答案】 押
准
1.施工组织设计交精底的内容包括：工程特点、难点；主要施工工艺及施工方法；施工进度安排；
项目组织机构设置与分工；质量、安全技术措施等。
2.（1）问题：末端试水 装置不得直接与排水管连接，应通过排水漏斗排入排水管道；
排水立管管径不符合要求， 管径不应小于75mm；
排水立管应设置伸顶通气管，并在管端设置排水管透气帽。
（2）末端试水装置漏装了试水接 头、排水漏斗、排水通气管及管帽、压力表表弯。
3.B公司未完成的调试工作还包括： 水源测试；排水设施调试和联动试验。
4.联动试运行除A公司外，还应有专业 承包单位（分包单位）、建设单位、监理单位。
案例十九
8
【背景资料】 1
7
9
8
4
A公司承建某2×300MW锅炉发电机组工程。锅炉 为循环流化床锅炉，
信
汽3机为凝汽式汽轮机。锅炉
微
的部分设计参数见表：
系
锅炉的部分设计 参数表
联
一
唯
A公司持有1级锅炉安装许可证和GD1级压力管道安装许可证，施工前按规定进行了安装告知。
由B监理公司承担工程监理。
A 公司的 1 级锅炉安装许可证在 2 个月后到期，A 公司已于许可证有效期届满前 6 个月，按规定
向公司所在地省级质量技术监督局提交了换证申请，并已完成换证鉴定评审，发证在未来的两周内完
成。但监理工程师认为，新的许可证不一定能被批准，为不影响工程的质量和正常进展，建议建设单
位更换施工单位。
工程所在地的冬季气温会低至－10℃，A 公司提交报审的施工组织设计中缺少冬季施工措施，监
理工程师要求 A公司补充。锅炉受热面的部件材质主要为合金钢和20G，在安装前，根据制造厂的出
厂技术文件清点了锅炉受热面的部件数量，对合金钢部件进行了材质复验。
A 公司在油系统施工完毕，准备进行油循环时，监理工程师检查发现油系统管路上的阀门门杆垂
扫码关注更多内容
第 20 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
直向上布置，要求整改。A公司整改后，自查原因，是施工技术方法的控制策划失控。
锅炉安装后进行整体水压试验。
（1）水压试验时，在汽包和过热器出口联箱处各安装了一块精度为 1.0 级的压力表，量程符合
要求；在试压泵出口也安装了一块同样精度和规格的压力表。
（2）在试验压力保持期间，压力降 Δp=0.2MPa，压力降至汽包工作压力后全面检查：压力保持
不变，在受压元件金属壁和焊缝上没有水珠和水雾，受压元件没有明显变形。
在工程竣工验收中，A 公司以监理工程师未在有争议的现场费用签证单上签字为由，直至工程竣
工验收50d后，才把锅炉的相关技术资料和文件移交给建设单位。
【问题】
1.本工程中，监理工程师建议更换施工单位的要求是否符合有关规定？说明理由。
2.锅炉安装环境温度低于多少度时应采取相应的保护措施？A 公司是根据哪些技术文件清点锅炉
受热面的部件数量？如何复验合金钢部件的材质？
3.油系统管路上的阀门应怎样整改？
4.计算锅炉一次系统（不含再热蒸汽系统）的水压试验压力。压力表的精度和数量是否满足水压
试验要求？本次水压试验是否合格？
5.在工程竣工验收中，A公司的做法是否正确？说明理由。
【参考答案】 8
7
1
1.本工程中，监理工程师建议更4 9换施工单位的要求不符合有关规定。
8
3
理由是：A 公司持有的锅炉安信装许可证未过期（或在有效期内），A 公司的换证程序合规（符合
微
规定）。 系
联
2.锅炉安装环境温度低题于0℃时应采取相应的技术措施。
押
A公司是根据下列技准术文件清点锅炉受热面的部件数量：（1）供货清单。（2）装箱单；（3）图
精
纸。
复验合金钢部件的材质的方法：用光谱分析、逐件复验合金钢部件的材质。
3.油系统管路上阀门的整 改措施：阀门门杆应水平（或向下）布置。
4.锅炉一次系统（不含再热蒸 汽系统）的水压试验压力为25MPa。
根据背景资料的描述及相关规定，压力表的精度和数量满足水压试验要求。
根据背景资料的描述及相关规定， 本次水压试验合格。
5.在工程竣工验收中，A公司的做法不 正确。
理由：特种设备的安装竣工后，安装施工单位应当在验收后 30 日内将相关技术资料和文件移交
特种设备使用单位。 8
1
7
9
案 例二十
8
4
信
3
【案例背景】
微
A 公司承包某商务园区电气工程，工程内容 10/0.4- LN9731型变电
系
所、供电线路、室内电气主要
联
一
设备（三相变压器、开关柜）由建设单位采购，设备已运抵 施工现
唯
场，其他设备材料由 A 公司采购。
A公司依据施工图、资源配置计划编制了10/0.4-LN9731型变电所 安装工作的逻辑关系及持续时间图。
A公司将3000M电缆排管分包B 公司，预计单价130元/M，工期30天，B 公司签订合同后第15
天结束前，A 公司检查电缆排管施工进度，B 公司完成电缆排管 1000M，但支付 B 公司工程进度款累
计已达200000元，A公司对B公司警告，要求加快进度。
A 公司对B 公司进行质量管理协调，编制质量检验计划与电缆排管施工进度计划一致，A公司检
查电缆型号、规格、绝缘电阻和绝缘试验均符合要求，在电缆排管检查合格后按施工图进行电缆敷设，
供电线路设计要求完成。
变电所设备安装后，变压器及高压电器进行了交接试验，在额定电压下对变电器进行冲击合闸验
收3次，每次间隔时间3min，无异常现象。A 公司认为交接试验合格，被监理工程师提出异议，要求
重新冲击合闸试验。
建设单位要求变电所单独验收，给商务园区供电，A 公司的整理变电所工程验收资料，在试运行
验收中，有一台变压器运行噪声较大，经有关部门检查分析及A公司提供施工文件证明，不属于安装
质量问题，后经变压器厂家调整处理通过验收。
10/0.4-LN9731 型变电所安装工作的逻辑关系及持续时间
代号 工作内容 紧前工作 持续时间（d） 可压缩时间（d）
扫码关注更多内容
第 21 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
A 基础框架安装 -- 10 3
B 接地干线安装 -- 10 2
C 桥架安装 A 8 3
D 变压器安装 AB 10 2
E 开关柜、配电柜安装 AB 15 3
F 电缆敷设 CDE 8 2
G 母线安装 DE 11 2
H 二次线路敷设 E 4 1
I 试验调整 FGH 20 3
J 计量仪表安装 GH 2 --
K 试运行验收 IJ 2 --
【问题】
1.按表计算变电所安装的计划工期，如果每项工作都按表压缩天数，其工期能压缩到多少天？
2.计算电缆排管施工的费用绩效指标 CPI，和进度绩效指标 SPI，判断 B 公司电缆排管施工进度
是提前还是滞后？
3.电缆排管施工中的质量管理协调有哪些同步性的作用？10kV电力电缆应做哪些试验。
8
4.变压器高、低压绕组的绝缘电1阻7测量应分别用多少伏的兆欧表？监理工程师为什么提出异议，
9
4
写出正确后冲击合闸要求。 3 8
信
5.变电所工程是否可以单独微验收，试运行验收中发生的质量问题，A 公司可提供哪些施工文件来
系
证明不是安装质量问题。 联
题
【参考答案】 押
准
1.变电所安装计划精工期为58天；如果每项工作都按表压缩天数，变电所安装最多可以压缩到48
天。
2.CPI=BCWP/ACWP=130× 1000/200000=0.65＜1
SPI=BCWP/BCWS=130×1000 /130×1500=0.67＜1
SPI＜1，B公司电缆排管施工进度落后。
3.电缆排管施工中的质量管理协 调，主要作用于质量检查、检验计划编制与施工进度计划要求的
一致性，作用于质量检查或验收记录的形 成与施工实体进度形成的同步性，作用于不同专业施工工序
交接间的及时性，作用于发生质量问题后处理的各专业间作业人员的协同性。
10kV 电力电缆应做的试验包括：交流耐 压试验、直流泄漏试验和直流耐压试验。
8
4.（1）变压器高低压的绝缘电阻测量应分别 用2500V和500V的兆欧表。1 7
9
（2）监理工程师提出异议的原因是变压器在额 定 电压下的冲击合闸
信
试3 8验
4
不符合规范要求。
（3）正确的冲击合闸要求：在额定电压下对变压 器的冲击合闸试验微，应进行5次，每次间隔时
系
间宜为5min应无异常现象。 联
一
5.变电所工程可以单独验收。 唯
A公司可提供施工文件包括：合同文件、设计文件、施工记 录和变压器安装技术说明书。
案例二十一
【背景资料】
某安装公司承接一热电联产项目的电气安装工程。工程内容：2台发电机组，油浸式变压器、GIS
配电装置安装和高压电缆敷设等，合同约定发电机组变压器等由建设单位采购，电力电缆安装公司采
购。安装公司进场后结合工期进度要求在电缆采购前，对供货商的技术水平、生产能力、周期建设进
行考察。公司招标后选定了供应商，结合现场条件，每台高压电缆长度不能超过200米，为防止电缆
中间出现接头，根据施工图编制了电缆申请表1，对高压电缆进行分盘策划。
油浸式变压器到场后进行吊芯检查，包括绝缘围屏，无励磁调压机切换装置，有载调压切换，绝
缘屏障检查，油循环管路与下轭绝缘接口检查，具备条件后按方案安装。
表1部分高压电缆清单表
编号 型号 电缆芯数及截 长度 起端 终端
面积（mm2）
① ZRC-YJV-8.7/P 3×120 60 高压配电柜 设备1
② ZRC-YJV-8.7/P 3×120 100 高压配电柜 设备2
扫码关注更多内容
第 22 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
③ ZRC-YJV-8.7/P 3×120 60 高压配电柜 设备3
④ ZRC-YJV-8.7/P 3×120 100 高压配电柜 设备4
⑤ ZRC-YJV-8.7/P 3×120 50 高压配电柜 设备5
变压器安装后，进行变压器油过滤工作，因油过滤时的特殊要求，安装公司成立了事故小组，编
制专项应急处置方案，并对人员培训，因油过滤工作24小时以上不能间断现场布置强光灯，并有人
值守，期间发生漏油事件，施工人员对漏油收集后，就地掩埋处理。
【问题】
1.电缆进场后，根据哪些文件对电缆进行数量和质量的验收？
2.表1中电缆最少可装几个电缆盘？每个电缆盘长度为多少100米？
3.吊芯检查还应补充哪些项目？
4.油过滤工作中从哪几方面考虑环境保护的检查措施？
【参考答案】
1.在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，进行材料的数量和质
量验收。
2.最少可装2个电缆盘，一盘长200米（100+100）；另一盘长170米（60+60+50）。
3.吊芯检查还应做铁芯检查、绕组检查、引出线绝缘检查。
4.（1）光污染控制：大型照明灯8应控制照射角度，防止强光外泄。
7
1
9
（2）水污染控制：对于油料的8 4储存地，应有严水层设计，做好渗漏液收集和处理。
3
信
微 案例二十二
系
【背景资料】 联
题
某安装公司分包一押大型商场的空调专业工程，工作内容：空调水管，空调风管及部分制冷
准
机组，水泵，空调机精组等安装及调试。
安装公司进场后， 总承包单位对安装公司的施工准备，进场施工，工序交接，竣工验收，
工程保修，工程款支付等 进行全过程管理。
安装公司制定了工程施 工进度计划，为避免施工过程中，实际进度与计划进度产生偏差，
安排内部协调专员对项目施工进 行调度协调。
波纹补偿器安装时，项目专业 质检员巡视现场发现，装有波纹补偿器的空调水管支架安装
（见图）存在质量问题，要求停工整改。空调水管道安装后，施工人员进行试压，冲洗，实施
管道与设备的连接。
8
1
7
9
8
4
信
3
微
系
联
一
唯
空调水管安装示意图
【问题】
1.总承包单位对安装公司的全过程管理还包括哪些内容？
2.内部协调专员在施工过程中，调度协调重点有哪些？
3.图中管道支架安装存在哪些错误？补偿器安装前应进行哪些工序？
4.空调水管的冲洗合格条件有哪些？
【参考答案】
1.总承包单位对安装公司的全过程管理还应包括：技术、质量、安全、进度的管理。
2.协调管理的重点：
（1）施工进度计划安排、临时设施布置。
（2）甲供物资分配、资金使用调拨。
扫码关注更多内容
第 23 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）质量安全制度制定、重大质量事故和重大工程安全事故的处理。
（4）竣工验收考核、竣工结算编制和工程资料移交。
3.（1）错误一：补偿器两端都设置固定支架，其中一端应设置导向支架；
错误二：水泵出口管道固定支架的固定点未设置在减振基座上。
（2）补偿器安装前应进行预拉伸或预压缩。
4.合格的条件是目测排出口的水色和透明度与入口的水对比应相近，且无可见杂物。当系
统继续运行 2h 以上，水质保持稳定后，方可与设备相贯通。
案例二十三
【背景资料】
安装公司承接了某大学图书馆的消防安装工程，内容包含：消防给水及消火栓系流、自动喷水灭
火系统，高压细水雾灭火系统和火灾自动报警安装，该图书馆共三层，总建筑面积为4200平方米，
高14m，其中一、二层为阅览室，采用自动喷水灭火系统；三层为藏书室，采用高压细水雾灭火系统。
工程开工前，项目部完成了施工组织设计及施工方案编制等技术准备工作，并由方案编制人员向施工
人员进行了技术交底。交底时使用了大量的细部节点图如下图。并对消防水泵接合器组装进行交底。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
消防水泵接合器
工程开工后，对自动喷水灭火系统进行通水 调试，调试项目包括水源测试、8报警阀调试、联动试
1
7
验，在验收时被监理工程师要求补充调试项目。
8
4 9
工程完工后，建设单位组织设计单位、监理单位 、施工单位进行了消信防
3
工程验收，涉及消防的各
微
分部分项工程验收合格，并在验收合格之日起5个工作日 内向消防设计
系
审核部门办理了消防验收备案。
联
一
【问题】
唯
1.施工方案交底应包含哪些内容？
2.图中1.2号件的名称是？水流是流向A还是B？
3.自动喷水灭火系统的调试还应补充哪些项目？
4.建设单位向消防主管部门办理验收备案的做法是否合规？为什么？
【参考答案】
1.施工方案交底的内容包括：工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、
安全措施等。
2.（1）1-止回阀；2-安全阀。（2）水流是流向A。
3.自动喷水灭火系统的调试应包括：消防水泵调试；稳压泵调试；排水设施调试。
4.不合规。
理由：该大学图书馆面积为4200m2，超过2500m2，属于特殊建设工程。竣工后应向消防设计审查
验收主管部门申请消防验收。办理备案不合规。
案例二十四
【背景资料】
A 公司承接某高层宾馆机电工程施工，宾馆位于市中心。合同内容包括建筑给排水、建筑
扫码关注更多内容
第 24 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
电气、通风空调工程。主要设备由业主采购，其他设备及材料由 A 公司采购。A 公司经业主同
意，将主要设备的吊装运输分包给 B 公司。
B 公司依据主要设备一览表（见表 1）及现场条件等技术参数编制了设备吊装运输方案。
设备吊装方案中，租赁一台汽车吊（200t），该吊机的站车位置、地耐力、工作半径满足设备
就位要求。设备就位时吊车的最大起重量是 25t，吊装口选择锅炉房泄爆口（在室外地平面尺
寸为 9000mm×4000mm），设备由泄爆口吊入地下一层（-7.5m），然后用卷扬机及滚杠运输系
统牵引至各机房位置。
B 公司编制的设备吊装运输计划见表 2 中，汽车吊在 5 月 5 日进场，到 5 月 14 日退场。该
进度计划被 A 公司否定，B 公司调整后得到 A 公司批准。
主要设备到达现场后，A 公司组织人员进行检查，检查内容符合有关规定，B 公司按方案
及进度计划将设备吊装运输到位配合 A 公司将干式变压器和冷水机组等设备安装固定。A 公司
进行配管配线工作，完成设备安装，经检查质量合格。
A 公司依据合同、设计要求完成工程施工，在质量验收时，监理指出室内单相三孔插座的
接线存在质量问题（见图）要求 A 公司整改，整改后通过验收。
表1 主要设备一览表
设备名称 数量（台） 外形尺寸（mm） 重量（t/台） 安装位置 到货日期
干式变压器 4 17807×81150×2000 4.8 变配电室 5月5日
1
9
冷水机组 2 384490×1830×2920 11.5 冷冻机房 5月7日
3
信
双工况冷水 微
2 系 3490×1830×2920 12.4 冷冻机房 5月7日
机组 联
题
押
蓄水槽 1准0 6250×3150×3750 17.5 冷冻机房 5月7日
精
锅炉 2 4200×2190×2500 7.3 锅炉房 5月9日
表2设备吊装运输作业进度计划
8
1
7
9
8
4
信
3
微
系
联
一
唯
单相三孔插座的接线示 意 图
【问题】
1.吊装施工方案中选择的吊机和吊装口能否满足吊装要求？说明理由。
2.表 2 设备吊装运输作业计划为什么被 A公司否定？B公司是如何调整的？
3.主要设备到达现场后的检查验收包括哪些内容？
4.干式变压器和冷水机组在吊装运输后，送电前质量检查还有哪些施工工序？
5.图中的单相三孔插座的接线存在哪些问题？在使用中会有哪些不良后果？
【参考答案】
扫码关注更多内容
第 25 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.（1）吊装口满足要求。
理由：泄爆口尺寸9000mm×4000mm，作为吊装口，均大于表中给出的设备外形尺寸。
（2）吊机能满足要求。
理由：设备就位时吊车的最大起重量是25t，表4-1中最重的设备蓄水槽重17.5t，吊装载荷为
17.5×1.1=19.25t＜25t，满足要求。
2.（1）安装顺序不满足先大件后小件的顺序要求和不符合吊装顺序合理性。
（2）应当将蓄水槽吊装提前到 5 月 8 日～5 月 10 日，冷水机组吊装顺延至 5 月 11 日～5 月
12日，锅炉吊装顺延至5月13日。
3.核对验证、外观检查、运转调试检验、技术资料验收。
4.干式变压器：变压器本体安装→附件安装→变压器交接试验。
冷水机组：机组减振装置安装→机组就位安装→机组配管安装。
5.（1）存在问题：保护接地线在插座之间串联连接；
相线与中性线利用插座本体的接线端子转接供电。
（2）不良后果：如果保护接地线在插座端子虚接或者断开，会使故障点之后的插座失去
保护接地功能；相线及中性线在插座端子虚接或者断开，会使故障点后的插座失去供电功能。
案例二十五
【背景资料】 8
7
1
A机电公司承接某汽车零部件生4 9产加工厂房建设项目，包含厂房钢结构安装，厂房内部设备安装。
8
3
工厂主要生产的产品为大型货车信的前轴，采用一台5000吨锻压机锻压成型。该项目的关键工程为这
微
台5000吨锻压机设备的安装工系程，设备基础采用的是钻孔灌注桩基础。设备安装过程中发生了下列
联
事件： 题
押
事件一：5000吨锻压准机设备的安装过程进行了设备基础检查验收，现场设备基础施工情况如下图
精
1所示，监理单位认为中 心标板和基准点的埋设不符合施工要求，提出让施工单位重新埋设。
事件二：后续基础检查验收合格后进行了垫铁的设置，如下图所示，监理单位又发现了垫铁设置
的一系列问题，被监理单位要 求停工整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
15000吨锻压机基础安装示意图
事件三：垫铁设置整改完成后，进行了设备吊装就位、设备安装调整、设备固定与灌浆等一系列
后续工作。施工过程完全按照施工方案进行，通过了一系列的质量验收。
在整个项目施工过程中，总共应用了8台临时用电施工机械设备，为保证施工过程中用电安全，
项目部在施工前编制了相关设计文件。
【问题】
1.事件一中监理单位要求施工单位重新埋设是否合理？说明理由。
2.事件二中监理单位发现的错误有哪些？请写出正确的做法。
3.事件三中施工完成了设备固定与灌浆，设备灌浆分为哪几次？设备灌浆的具体要求是什么？
4.根据工程建设临时用电相关规定施工现场应编写什么文件？该文件主要内容应包括什么？
【参考答案】
1.监理单位要求合理。
扫码关注更多内容
第 26 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
理由：（1）标高基准点设置在基础中间错误，标高基准点应靠近设备基础边缘便于测量处，不
允许埋设在设备底板下面的基础表面。
（2）中心标板设置在基础中间错误，中心标板在基础边缘埋设，至基础的边缘为50〜80mm。
2.（1）错误一：垫铁露出底座5mm。
正确做法：垫铁端面应露出设备底面外缘，平垫铁宜露出10〜30mm，斜垫铁宜露出10〜50mm，
垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。
（2）错误二：垫铁没有设置在地脚螺栓旁。
正确做法：每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部位
下方。
（3）错误三：设备底座接缝处垫铁设置错误。
正确做法：设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5块。
3.（1）设备灌浆分为一次灌浆和二次灌浆。
（2）一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是设备精找正、地脚
螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。
4.（1）施工现场临时用电设备在5台及以上或用电设备总容量在50kW及以上者，应编制临时用
电施工组织设计，应在临时用电工程开工前编制完成。
（2）临时用电施工组织设计主要8内 容应包括：工程概况、编制依据、用电施工管理组织机构、
7
1
配电装置安装、防雷接地安装、线路4 9敷设等施工内容的技术要求、安全用电及防火措施。
8
3
信 案例二十六
微
【背景资料】 系
联
某安装公司承包大型制题药厂的机电安装工程，工程内容：设备、管道和通风空调等工程安装。安
押
装公司对施工组织设计的准前期实施，进行了监督检查：施工方案齐全，临时设施通过验收，施工人员
精
按计划进场，技术交底满 足施工要求，但材料采购因资金问题影响了施工进度。不锈钢管道系统安装
后，施工人员用洁净水（氯离子含量小于25ppm）对管道系统进行试压时（见图），监理工程师认为
压力试验条件不符合规范规定 ，要求整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
由于现场条件限制，有部分工艺管道系统无法进行水压试验，经设计和建设单位同意，允许安装
公司对管道环向对接焊缝和组成件连接焊缝采用100%无损检测，代替现场水压试验，检测后设计单位
对工艺管道系统进行了分析，符合质量要求。检查金属风管制作质量时，监理工程师对少量风管的板
材拼接有十字形接缝提出整改要求。安装公司进行了返修和加固，风管加固后外形尺寸改变但仍能满
足安全使用要求，验收合格。
【问题】
1.安装公司在施工准备和资源配置计划中哪几项的完成比较好，哪几项需要改进？
2.监理工程师提出整改要求是否正确？说明理由。加固后的风管可按什么文件进行验收？
3.背景中的工艺管道系统的焊缝应采用哪几种检测方法？设计单位对工艺管道系统应如何分
析？
4.图中的水压试验有哪些不符合规范规定？写出正确做法？
【参考答案】
1.（1）施工方案齐全，临时设施通过验收，施工人员按计划进场，技术交底满足施工要求。说
扫码关注更多内容
第 27 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
明该公司在施工准备时，技术准备和现场准备做的比较充分，制定配置计划时，劳动力配置计划合理。
（2）该项目在材料采购时资金影响施工进度，说明资金准备和物资配置计划不合理，需要改进。
2.监理工程师提出整改要求正确。
理由：风管板材拼接缝应错开，不得有十字形拼缝。
加固后，虽然改变了外形尺寸但仍能满足安全和使用功能要求，可按技术处理方案和协商文件要
求予以验收。
3.（1）所有环向、纵向对接焊缝和螺旋缝焊缝应进行100%射线检测或100%超声检测。
其他焊缝(包括管道组成件与管道支承件连接的焊缝)应进行100%的渗透检测或100%的磁粉检测。
（2）设计单位进行管道系统的柔性分析。
4.错误之处1：图中只安装了一块压力表
整改1：安装的压力表不得少于两块。
错误之处2：加压系统的碳钢管与系统的不锈钢管道直接连接不符合要求
整改2：碳钢管与不锈钢管道连接应采用不锈钢法兰或过渡接头连接。
案例二十七
【案例背景】某住宅小区建设一座热力站，小区住宅楼采用低温地板辐射采暖系统供热，该热力
站内的设备、管道、电气、台控系统等安装工程由某施工单位承担，该热力站主要工艺设计参数见表，
管道均采用无缝钢管，材质为20号钢8。
7
1
4
9热力站主要工艺设计参数见表
8
3
设计信压力（MPa） 供水温度（℃） 回水温度（℃）
微
系
一次网 1.6 120 60
联
题
二次网 1.6 45 35
押
准
热力站设计文件规精定，管道在安装完成后以设计压力的1.5倍进行水压试验。项目部现有满足精
度要求的量程分别为0～ 2.5MPa、0～4.0MPa、0～6.0MPa三种规格压力表。施工单位在机组安装完毕
后，根据工程实际绘制的热 力站内供热机组主要设备、工艺管道系统图如图。经审查发现图中管件、
压力表及温度计安装存在多处 错误，要求整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
热力站内供热机组主要设备、工艺管道系统示意图
施工合同要求热力站必须在规定的供热时间投入正常运行，以保证居民的供暖。为确保热力站工
程按工期完成，施工单位确定机电工程施工进度目标，建目标控制体系，明确施工现场进度控制人员
及其分工，落实各管理层进度控任务和责任。
工程竣工后，施工单位向热力站工程的建设单位提交竣工资料时，建设施工单位应同时提交特种
设备管理的有关技术资料，要求施工单位补齐相关资料。
【问题】
1.找出图中的错误之处并写出整改措施。
2.根据一二次网水压试验要求，判断项目部三种规格的压力表是否合适？
3.补充完整施工单位工程进度控制的组织措施中有哪些制度。
扫码关注更多内容
第 28 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.建设单位要求施工单位提交特种设备管理资料是否合理？说明理由。
【参考答案】
1.（1）二次网供水管道上压力表和温度计安装错误。
整改：压力计应该安装在温度计的上游部位。
（2）温度计安装在球阀、闸阀及热网循环泵附近错误。
整改：温度计应安装在温度介质变化灵敏及具有代表性的地方，不宜安装在阀门等阻力部件的附
近。
（3）可曲挠橡胶接头安装在止回阀后错误。
整改：应安装在热网循环泵后。
（4）安全阀和止回阀安装错误。
整改：应安装在水泵总出水管上。
2.一二次管网水压试验压力为1.6×1.5=2.4MPa。压力表的满刻度值应为被测最大压力的1.5～2
倍，即2.4×1.5=3.6MPa，2.4x2=4.8MPa，选用的压力变满刻度值应为 3.6～4.8MPa，
所以：0～4.0MPa的压力表合适。
3.（1）建立工程进度报告制度，建立进度信息沟通网络，实施进度计划的检查分析制度。
（2）建立施工进度协调会议制度，包括协调会议举行的时间、地点、参加人员等。
（3）建立机电工程图纸会审、工8程 变更和设计变更管理制度。
7
1
4.合理。 4 9
8
3
理由：最高工作压力大于或者信等于0.1MPa，介质最高工作温度高于或者等于标准沸点的液体，且
微
公称直径大于或者等于50mm的系管道属于压力管道。
联
背景中一次网设计压力题为1.6MPa，输送的是120°的热水，且公称直径为159mm，属于特种设备
押
中的压力管道。所以建设准单位要求施工单位提交特种设备管理资料是合理的。
精
案例二十八
【背景资料】
A单位中标某厂新建修车 间的机电工程，除两台20吨桥式起重机安装工作分包给具有专业资质的
B单位外，余下的工作均自行完成 。B单位将起重机安装工作分包给C劳务单位。
在设备就位后，A单位的专业质检员发现设备安装的垫铁组有20组不合格，统计表如下：
序号 不合格 原因 不合格数量 频率%
1 垫铁组超厚 10 50
2 垫铁组距超标 7 35
3 垫铁组超薄 2
1
7 8 10
9
4 垫铁翘曲 1 8 4 5
信
3
A单位项目部分析了垫铁组超标成因并进行了整改 ，达到规范要求微。
系
B 单位检查了桥式起重机安装有关的安装精度和隐蔽工 程记录等联资料；编写了桥式起重机试车方
一
案，经获批准后，由C单位组织进行桥式起重机满负荷重载 行走试唯验。桥式起重机在试验中，由于大
车的限位开关失灵，大车在碰撞车档后停止，剧烈的甩动造成试 验配重脱落，砸坏了停在下方的一辆
叉车，造成8万元的经济损失。
经查，行程开关失灵的原因是其控制线路虚接。之后按规范接线及测试，达到合格要求。该事故
致使项目工期超过合同约定3后才交工。
建设单位根据与A单位的合同约定，对A单位处3万元的延迟交工罚款。A单位向C单位要求11
万元的索赔，C单位予以拒绝。A单位按规定的程序进行了索赔，并获得了经济补偿。
【问题】
1.从施工技术管理和质量管理的角度分析垫铁组安装不符合规范的主要原因。
2.将统计表中不合格的垫铁组按累计频率分为A类，B类，C类。
3.从桥式起重机发生的事故分析，试运行工作中存在哪些主要问题？
4.A单位向C单位索赔11万元是否合理？说明原因，A单位应如何索赔？
【参考答案】
1.从施工技术管理角度考虑：
（1）相邻两垫铁组间的距离，宜为500～1000mm；
（2）每组垫铁的块数不宜超过 5 块，放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁
扫码关注更多内容
第 29 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
的厚度不宜小于2mm；
（3）除铸铁垫铁外，设备调整完毕后各垫铁相互间应用定位焊焊牢。
从质量管理角度考虑：对于垫铁设置重要的工序未严格执行三检制，即自检、互检、专检。对垫
铁设置控制点未进行详细的技术交底。
2.根据统计表绘制出的垫铁组质量不合格点排列图，如下图所示：
序号 不合格原因 不合格数量 频率% 累计频率%
1 垫铁组超厚 10 50 50
2 垫铁组距超标 7 35 85
3 垫铁组超薄 2 10 95
4 垫铁翘曲 1 5 100
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
垫铁组超厚属于A类问题；垫铁组距超标属于B类问题；垫铁组超薄和垫铁翘曲属于C类问题。
3.试运行中存在以下 问题：
（1）试运行不应由劳务分 包C组织运行，应由专业分包B组织运行；
（2）试运行方案批准后未进行安全技术交底工作，未编制事故应急处理预案；
（3）未对参加试运行人员进行 培训，应审查试运行人员是否取得相关证件，持证上岗；
（4）桥式起重机满负荷试运行前 应进行无负荷试运行；
（5）试运行前应划定禁区，清除与试运行无关的障碍物，在施工现场有与调试无关的叉车。
4.A单位向C单位索赔11万元不合理。 理由：A单位与C单位无直接合同管理，而C单位与B单
位有直接合同关系，B单位与A单位有直接合同 关系，所以A单位不能直接向
8
C单位进行索赔；
1
7
正确的做法：此事件中B单位将专业分包工程桥式起重机安装分包给无9相关资质的劳务分包C，
8
4
属于违法分包，B单位对C单位的事故承担全部责任 。所以A单位可以就信
3
C单位造成损坏叉车8万元
微
经济损失向B单位进行索赔，并可以根据合同条款中相关 内容的约定向系B单位提出由于C单位延误造
联
成工期延误的3万元罚款，共计11万元。 一
唯
案例二十九
【背景资料】
某安装公司承包了一宾馆的机电安装工程，内容包括建筑电气、给水排水工程、采暖工程、照明
工程、防雷接地工程等。项目部进场后，编制了施工组织设计和施工方案，并建立了现场质量保证体
系。
空调系统计划投资600万元，工期6个月，安装公司编制的月计划，施工费用和实际发生的费用
如下表：
扫码关注更多内容
第 30 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
施工过程中发生下列事件：
事件1，该宾馆采用多联式空调系统，施工完毕后进行系统调试及检测，设备单机试运行和系统
非设计满负荷条件下的联合试运行和调试都合格。
事件2，施工中进行了应急预案演练，但是发现应急预案培训有较多不足。项目组强调了应明确
各人员应承担的安全生产职责。
事件3，该宾馆为低温热水地板辐射采暖系统，采暖管道施工中，由于施工方法不当，造成管道
交叉严重，软硬管道碰撞，甚至无法进行保温，项目部决定进行报废处理，并经过建设单位同意，制
8
7
定了拆除方案，整改完成后重新开工1。对于地下敷设的盘管（设计工作压力为0.8MPa），监理单位重
9
4
8
点检查其接头情况，并对水压试验3进行旁站见证。检查记录显示盘管埋地部分有一处接头，水压试验
信
微
合格。
系
联
事件 4，负一层变配电室的某一段金属槽盒全长 60m，监理单位对金属槽盒与接地保护导体的连
题
押
接部位进行了重点检查，以确保金属槽盒的可靠接地。
准
精
接地工程施工中，某处垂直接地体顶面埋设深度为0.5m，接地体垂直埋入地下，间距4m，某处
地下暗敷的等电位联结导 体间采用螺栓压接，监理单位在进行接地检查时发现，要求整改。
【问题】
1.计算空调工程第5个月的 累计费用偏差，累计进度偏差。
2.请简述项目经理的安全生产 职责包括哪些内容？
3.系统非设计满负荷条件下的联合试运行及调试内容包括哪些内容？写出空调水系统的开机顺
序和关机顺序。
4.采暖系统埋地盘管敷设是否合格？说 明理由。计算盘管水压试验压力。
5.变配电室的金属槽盒应至少设置多少个与接地保护导体的连接点？接地工程施工中存在哪些
8
错误？如何整改？ 9 1
7
8
4
【参考答案】 信 3
微
1.该工程第5个月： 系
费用偏差=已完工程累计预算费用-已完工程累计实际 费用=570一-
联
610=-40万元
唯
进度偏差=已完工程累计预算费用-计划工程累计预算费用 =5 70-550=20万元
即费用超支40万元,进度提前20万元。
2.项目经理安全生产职责：
项目经理是安全生产第一责任人，全面负责项目的安全生产工作。严格执行安全生产法规、规章
制度，与项目管理人员和项目分包单位签订安全生产责任书；负责建立项目安全生产管理机构并配备
安全管理人员，建立和完善安全管理制度；组织制订项目安全生产目标和施工安全管理计划，并贯彻
落实；组织并参加项目定期的安全生产检查，落实隐患整改，编制应急预案并演练；及时如实报告生
产安全事故，配合事故调查。
3.系统非设计满负荷条件下的联合试运行及调试内容包括：
①监测与控制系统的检验、调整与联动运行。
②系统风量的测定和调整(通风机、风口、系统平衡)。
③空调水系统的测定和调整。
④室内空气参数的测定和调整。
⑤防排烟系统测定和调整。
空调水系统的开机顺序为：冷却水泵→冷却塔→冷冻水泵→制冷机组；
空调水系统的关机顺序为：制冷机组→冷冻水泵→冷却水泵→冷却塔。
扫码关注更多内容
第 31 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.（1）采暖系统埋地盘管敷设不合格。
理由：地面下敷设的盘管埋地部分不应有接头。
（2）试验压力为工作压力的1.5倍且不得小于0.6MPa。试验压力＝1.5×0.8=1.2MPa。
5.（1）变配电室的金属槽盒应至少设置3个接地点。
因为金属槽盒全长不大于30m时，不应少于2处与保护导体可靠连接。全长大于30m时，每隔20～
30m应增加一个接地连接点，起始端和终点端均应可靠地接地。
（2）接地工程施工中存在下列错误及整改：
错误一：接地装置顶面埋设深度为0.5m。
整改：接地装置顶面埋设深度不应小于0.6m。
错误二：接地极间距4m。
整改：接地极间距不应小于5m。
错误三：地下暗敷的等电位联结导体间采用螺栓压接。
整改：地下暗敷的等电位联结导体间不得采用螺栓压接，应采用焊接。
案例三十
【背景资料】
其机电安装公司总承包一大型商务办公楼的机电工程，承包范围建筑给排水、建筑电气、空调通
风，消防和电梯（12部曳引式电梯）等8 安装工程。
7
1
在编制项目施工管理规划时，安4 9装公司要求项目部对文明施工管理做出总体布置，编制文明施工
8
3
实施细则：加强施工总平面的布信置和管理，合理布置和安放施工期间现场所需的设备、材料等，并明
微
确设备、材料等物资的需用量系。曳引式电梯机房的设置备布置如图1所示；安装驱动主机的承重梁采
联
用钢板制作：承重梁制作安题装完成，项目部自检合格后，即用混凝土浇筑固定。
押

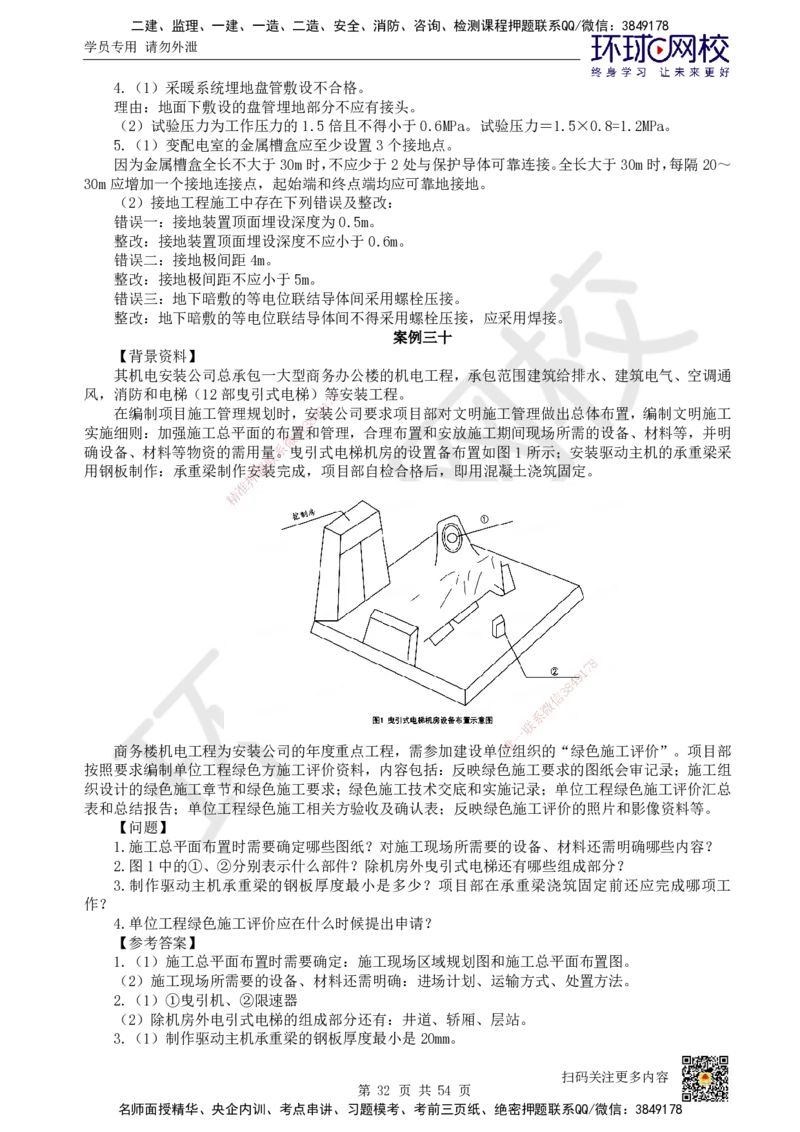

准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
商务楼机电工程为安装公司的年度重点工程，需参加建设 单 位组织的“绿色施工评价”。项目部
按照要求编制单位工程绿色方施工评价资料，内容包括：反映绿色施工要求的图纸会审记录；施工组
织设计的绿色施工章节和绿色施工要求；绿色施工技术交底和实施记录；单位工程绿色施工评价汇总
表和总结报告；单位工程绿色施工相关方验收及确认表；反映绿色施工评价的照片和影像资料等。
【问题】
1.施工总平面布置时需要确定哪些图纸？对施工现场所需要的设备、材料还需明确哪些内容？
2.图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？
3.制作驱动主机承重梁的钢板厚度最小是多少？项目部在承重梁浇筑固定前还应完成哪项工
作？
4.单位工程绿色施工评价应在什么时候提出申请？
【参考答案】
1.（1）施工总平面布置时需要确定：施工现场区域规划图和施工总平面布置图。
（2）施工现场所需要的设备、材料还需明确：进场计划、运输方式、处置方法。
2.（1）①曳引机、②限速器
（2）除机房外电引式电梯的组成部分还有：井道、轿厢、层站。
3.（1）制作驱动主机承重梁的钢板厚度最小是20mm。
扫码关注更多内容
第 32 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）项目部在承重梁浇筑固定前还应完成的工作有：上报监理单位组织验收，并验收合格。
4.单位工程绿色施工评价应在竣工前申请。
案例三十一
【背景资料】
某30层商业综合体项目大楼的土建工程由B公司承担，工程价款8000万；A公司中标设备安装
工程，并负责材料与设备的采购，合同价款3000万。B建设公司在工程防雷接地体施工时，被现场监
理工程师发现接地体施工有不规范之处，现场施工示意图如下图所示，予以纠正。
8
7
1
9
4
8
3
信
微
系
在主体工程施工过程，库联存区材料存放混乱，无专人管理；施工人员安全意识较弱，专职安全管
题
理人员职能不到位，事故频押发，项目部制定了相应制度，并加强安全教育工作，使工程施工有序进行。
准
A安装公司对进场的设精备和材料严格执行验收流程，对工程质量严格把控。
变风量空调系统工作 压力1.2kPa，在风管批量制作前对风管进行了强度与严密性试验，空调系统
安装完成后进了试运行，试运 行过程中发现与风机盘管机组连接的冷却水管震动较大，出现渗漏现象，
经检查发现冷却水管与风机盘管之间未设置减震装置，后经改正，空调工程试运行验收合格。工程完
工后，建设单位组织了竣工验收， 顺利通过验收。
【问题】
1.防雷接地装置的施工程序是什么？ 图中接地体施工存在哪些问题？
2.针对库存区材料管理混乱，项目部 应采取哪些措施？
3.施工现场专职安全生产管理人员的职责 是什么？
8
4.通风空调系统风管强度与严密性试验压力 是多少？
1
7
9
【参考答案】 8
4
信
3
1.（1）防雷接地装置的施工程序：接地体施工→ 接地干线施工→微引下线敷设→均压环施工→接
系
闪带（接闪杆、接闪网）施工。 联
一
（2）图中接地体施工存在的问题有： 唯
①垂直接地体之间的间距2.5m太小；垂直接地体的水平间 距应不小于5m。
②接地体埋地深度0.5m太浅；埋设后垂直接地体的顶部距地面不小于0.6m。
2.项目部可以采取的措施有：
①专人管理，明确责任。②建立台账。③标识清楚。④安全防护。⑤分类存放。⑥定期盘点。
3.专职安全生产管理人员职责：
项目专职安全生产管理人员经有关部门安全生产考核合格，取得安全生产合格证书；必须按规定
到岗；对项目安全生产管理情况应实施巡查，阻止和处理违章指挥、违章作业等现象；对危险性较大
的分部分项工程应依据方案实施监督，并做好记录；发现现场存在安全隐患时，应及时向项目部和项
目经理报告；建立项目安全生产管理档案，并应定期向企业报告项目安全生产情况。
4.（1）中压风管的试验压力为1.2倍的工作压力，且不低于750Pa；所以风管的试验压力为：1.2
×1.2=1.44（kPa）。
（2）变风量空调系统风管的严密性试验应符合中压风管的规定，试验压力为风管的工作压力，
所以风管的严密性试验压力为1.2kPa。
案例三十二
【背景资料】
扫码关注更多内容
第 33 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
某机电安装公司以EPC模式承包一食用油工厂新建项目，工程合同18000万。工程内容涉及多种
压力容器的安装、工艺管道安装、电力系统配置和两台5000m³大型储油罐的现场焊接等工作，安装公
司成立了项目部。
工程管道系统复杂,管道种类繁多，项目部在工艺管道施工前编制了施工方案，并在施工前进行
了安全和技术交底，交底内容包括施工程序和顺序、施工工艺，交底后进入正式施工，施工技术负责
人提出交底内容的不足，及时进行了交底内容的补充。
管道安装过程中，项目部提交的某段压力管道的施工示意图如下图所示，遭到了监理工程师的否
定，项目部修改合格后顺利实施。
8
7
1
9
4
8
3
信
微
管道安装完成后，安装人系员将管道系统分段进行压力试验；其中有一段石油液化气合金管道，设
联
计压力为0.8MPa，技术人员题编制了试验方案，经批准后即组织实施，试验前现场监理工程师发现施工
押
单位的准备工作不到位，准叫停了试验，后经改正顺利进行了压力试验。储油罐采用外搭脚手架正装法
精
进行现场组焊，施工过程中严格执行安全管理制度。技术负责人在审查储罐焊接施工方案时发现编制
的储罐底板焊接工艺存在 问题，经过改正，通过审核。
在工厂变电站施工过程中 项目部严把控质量关，严格执行三检制制度。变电站安装完成后，质量
技术人员在检查时发现变电站内多 处母线排安装不合格，检查数据统计表如下。
检查项目 频数 频率（%）
水平度 45 30
支架间距 4 2.7
平整度 75 50
垂直度 15
1
7 8 10
9
标高 8 8 4 5.3
信
3
其他 3 微 2.0
系
合计 150 联 100
一
【问题】 唯
1.施工方案交底的内容还有哪些？
2.指出压力管道施工示意图的错误之处并改正。
3.该石油液化气合金管道应使用什么介质做压力试验，对介质有哪些要求？该管道是否需要进行
泄漏性试验？
4.为了控制焊接变形，储罐底板正确的焊接工艺是什么？
5.施工中常用的质量数据统计分析的方法有哪些？统计表中母线排安装不合格问题按排列图法
如何分类？
【参考答案】
1.交底内容还包括操作方法、要领、质量控制、安全措施等。
2.错误 1：温度取源部件位于压力取源部件的上游侧，改正措施：温度取源部件应位于压力取源
部件的下游侧。
错误 2：压力取源部件的端部超过了管道内壁，改正措施：压力取源部件的端部不应超过管道内
壁。
错误 3：压力取源部件的与水平管道成直角安装，改正措施：压力取源部件宜顺着物料流束成锐
角安装。
扫码关注更多内容
第 34 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.（1）该合金管道设计压力大于 0.6MPa，应做液压试验；液压试验介质应使用洁净水，对不锈
钢管管道，水中氯离子含量不得超过25ppm。
（2）该管道输送的是可燃介质，需要进行泄漏性试验，输送极度和高度危害介质以及可燃介质
的管道，必须进行泄漏性试验。
4. 底板焊接要求：先焊中幅板，后焊边缘板；先焊短缝，后焊长缝；焊工均布，隔缝焊接，分
段退焊，严禁一遍成型；罐底收缩缝应在底圈壁板和罐底板之间的角缝施焊完后才能进行；在底板排
板图上注明焊接顺序，并向班组交底。
5.（1）施工常用的有统计调查表法、分层法、排列图法和因果分析图法
（2）采用排列图法对表格中数据进行排序并计算累计频率如下表：
检查项目 频数 频率（%）
平整度 75 50
水平度 45 80
垂直度 15 90
标高 8 95.3
支架间距 4 98
其他 3 100
合计 7 8 150 100
1
9
4
主要因素A类（0-80%）问题包8括平整度、水平度；次要因素B类（80%—90%）问题包括垂直度；
3
信
一般因素C类（90%—100%）问微题包括标高、支架间距和其它问题。
系
联 案例三十三
题
【背景资料】 押
准
总承包单位将一商精场的通风空调工程分包给B安装单位，工程内容包括：风系统、水系统和冷热
（媒）系统。该工程的风 冷式热泵机组、水泵、吸顶式新风空调机组、风机盘管和排风机，均由业主
采购，通风空调工程的电气 系统由总承包单位施工。
B安装单位进场后，依据施工验收规范和施工图纸制定了金属风管的安装程序，施工后，风管板
材拼接，风管制作、风管法兰连接 等检查均符合质量要求，但防火阀安装和风管穿墙（见图）存在质
量问题，监理工程师要求项目部返工 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
通风空调设备安装完工后，对风机盘管等做了水压试验，在总承包单位的配合下，安装单位对通
风空调的风系统、水系统和冷热（媒）系统进行了系统调试。调试人员在风机盘管、新风机和排风机
单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要
求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。
【问题】
1.风机盘管安装前应做什么试验，试验要求及合格标准分别是什么？
2.风机盘管在进场验收时应对哪些参数进行复试？
3.通风空调工程调试包括哪些内容？
4.通风空调系统非设计满负荷条件下的联动试运行及调试包括哪些内容？
扫码关注更多内容
第 35 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
5.示意图中有哪些不符合规范要求？写出正确的做法。
【参考答案】
1.风机盘管机组安装前宜进行风机三速试运行及盘管水压试验。试验压力应为系统工作压力的
1.5倍，试验观察时间应为2min。
2.要对风机盘管机组要对供冷量、供热量、风量、水阻力、噪声及功率等参数进行复试，检验方
法为随机抽样送检，核查复验报告。
3. 通风空调工程安装完毕，必须进行系统的测定和调整(简称调试),系统调试包括设备单机试运
行及调试、系统无负荷联合试运行及调试。
具体包括：风机盘管、新风机和排风机单机试车及调试，水系统(水泵)单机试运行及调试，热泵
机组(冷热媒)单机试运行及调试，整个系统联动试运行及调试。
4.通风空调系统非设计满负荷条件下的联动试运行及调试内容如下：
（1）监测与控制系统的检验、调整与联动运行。
（2）系统风量的测定和调整（通风机、风口、系统平衡）。
（3）空调水系统的测定和调整。
（4）室内空气参数的测定和调整。
（5）防排烟系统测定和调整。
5.（1）“穿墙套管壁度1.2mm”不8 符合规范要求。
7
1
正确做法：风管穿过需要封闭的4 9防火防爆楼板或墙体时应设钢板厚度不小于1.6mm的钢制防护套
8
3
管。 信
微
（2）“风管与防护套管之系间采用聚氨酯发泡封堵”不符合规范要求 。
联
正确做法：风管与防护题套管之间应采用不燃柔性材料封堵。
押
（3）“边长（直径准）大于或等于630mm的防火阀没有设置独立的支吊架”不符合规范要求。
精
正确做法：边长（直 径）大于或等于630mm的防火阀应设置独立的支吊架。
案例三十四
【背景资料】
某商业中心共有15幢多层建 筑，由A公司施工总承包，A公司征得业主同意,把变电所及照明工
程分包给B公司。分包合同约定，电力变压器，配电柜等设备由A公司采购；灯具、开关、插座、管
材和电线电缆等由B公司采购。B公司 项目部进场后，按公司的施工资源现状，编制了变电所及照明
工程施工作业进度计划（见表1），工期需 150天，在审批时被A公司否定，要求增加施工人员，优
化变电所及照明工程作业进度计划，缩短工期。B公司项目部按A公司要求，在工作持续时间不变的
情况下，将照明线管施工的开始时间提前到3月 1日，变电所和照明工程平行8施工。
1
7
9
表1 变电所及照明 工程施工作业进度计划
8
4
信
3
微
系
联
一
唯
该商业中心的安全技术防范工程有：视频监控系统、门禁系统、巡查系统和地下停车库管理系统
等工程。某安装公司承接该工程后，对安全技术防范系统进行施工图深化设计，其中一幢建筑室内视
频监控系统如图2所示。
扫码关注更多内容
第 36 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

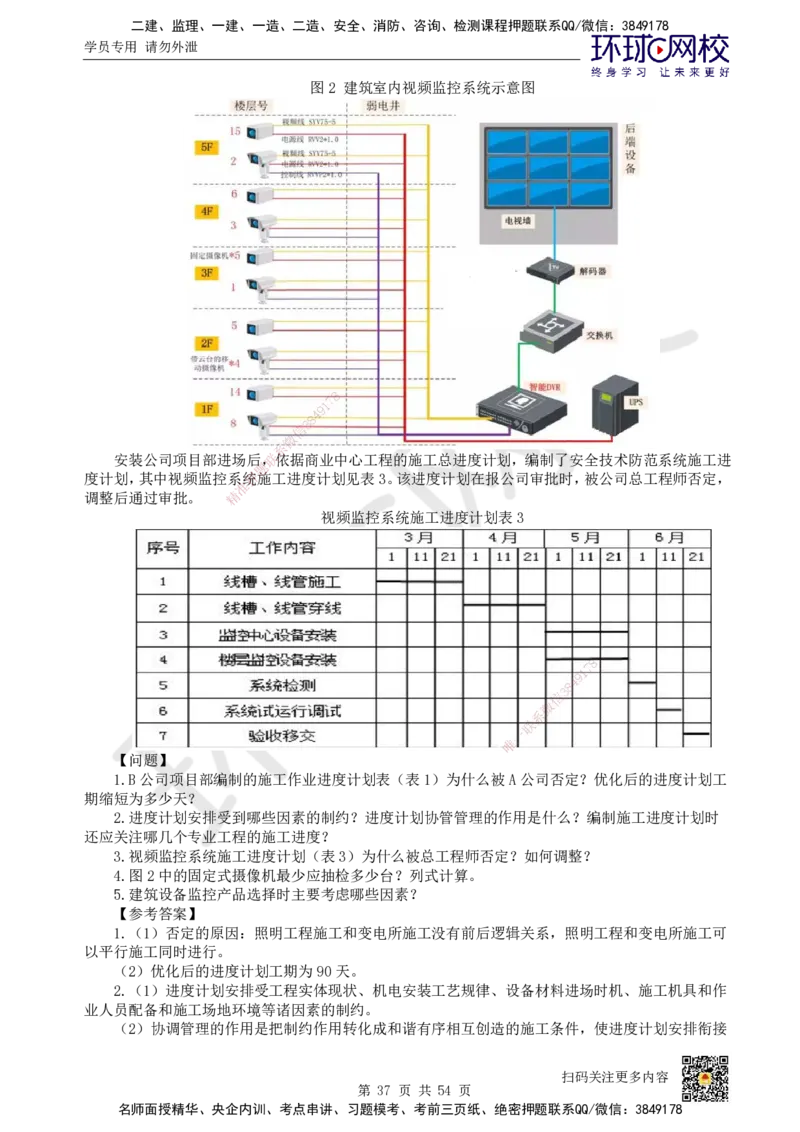

图2 建筑室内视频监控系统示意图
8
7
1
9
4
8
3
信
微
系
安装公司项目部进场后联，依据商业中心工程的施工总进度计划，编制了安全技术防范系统施工进
题
度计划，其中视频监控系统押施工进度计划见表3。该进度计划在报公司审批时，被公司总工程师否定，
准
调整后通过审批。 精
视频监控系统施工进度计划表3
8
1
7
9
8
4
信
3
微
系
联
一
唯
【问题】
1.B公司项目部编制的施工作业进度计划表（表1）为什么被A公司否定？优化后的进度计划工
期缩短为多少天？
2.进度计划安排受到哪些因素的制约？进度计划协管管理的作用是什么？编制施工进度计划时
还应关注哪几个专业工程的施工进度？
3.视频监控系统施工进度计划（表3）为什么被总工程师否定？如何调整？
4.图2中的固定式摄像机最少应抽检多少台？列式计算。
5.建筑设备监控产品选择时主要考虑哪些因素？
【参考答案】
1.（1）否定的原因：照明工程施工和变电所施工没有前后逻辑关系，照明工程和变电所施工可
以平行施工同时进行。
（2）优化后的进度计划工期为90天。
2.（1）进度计划安排受工程实体现状、机电安装工艺规律、设备材料进场时机、施工机具和作
业人员配备和施工场地环境等诸因素的制约。
（2）协调管理的作用是把制约作用转化成和谐有序相互创造的施工条件，使进度计划安排衔接
扫码关注更多内容
第 37 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
合理、紧凑可行，符合总进度计划要求。
（3）编制施工进度计划时还应关注建筑给排水及供暖管道专业、建筑电气专业、通风空调专业、
建筑装饰专业和电梯专业、消防工程专业的施工进度。
3.（1）施工进度计划中系统调试和检测试运行这两道工序的施工程序不合理。
（2）系统检测应在系统试运行调试合格后进行。
4.固定式摄像机的总数量=15+6+5+5+14=45台；固定式摄像机的抽检数量≥45×20%=9台。
5.主要考虑的因素有：
①产品的品牌和生产地，应用实践以及供货渠道和供货周期等信息。
②产品支持的系统规模及监控距离。
③产品的网络性能及标准化程度。
案例三十五
【背景资料】
建设单位通过招标与施工单位签订了某工业项目的施工合同，主要工作内容包括设备基础、钢架
基础、设备钢架制作安装、工艺设备、工艺管道、电气和仪表设备安装等。开工前施工单位按照合同
约定向建设单位提交了施工进度计划（如图2）。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
图2 施工进度计划
施工单位在组织土方开挖、余土外运时，开挖现场、厂外临时堆土及运输道路上经常是尘土飞扬，
8
运送土方的汽车也存在漏土现象。 9 1
7
8
4
在使用 250t 履带吊进行大型工艺设备吊装作业时 ，250t 履带吊的车信身3突然发生倾斜，起重指挥
微
人员立即停止了吊装作业，经检查发现履带吊的右侧腹带 前部的地面出系现了下陷，施工单位立即组织
联
人员进行了妥善处理。 一
唯
在蒸汽主管道上安装流量取源部件时，施工单位发现图纸 所示 的安装于管道下半部且旁边有压力
取源部件，不符合设计要求，立即通知了建设单位，建设单位通过设计变更修改了流量取源部件的安
装位置，使该部件的安装工作顺利进行。
【问题】
1.用节点代号表示施工进度计划的关键线路。该施工进度计划的总工期是多少？
2.在土方开挖施工过程中，需要采取哪些环境保护措施？
3.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？
4.安装流量取源部件的管道直管段应符合哪些要求？
5.简述预防起重机械失稳的措施。
【参考答案】
1.关键线路1→5→6→10→11→12。总工期191。
2.（1）运送土方、垃圾、设备及建筑材料等，不污损场外道路。运输容易散落、飞扬、流漏的
物料的车辆，必须采取措施封闭严密，施工现场出口应设置洗车设施，保证开出现场车辆的清洁。
（2）土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m,不扩散到场区
外。
3.（1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车工作位置(包括吊车行走路线)
扫码关注更多内容
第 38 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
的地基需进行处理。
（2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处 理。在复杂地基
上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理 方案。
（3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
4.测量蒸汽流量时，应在管道的上半部与管道水平中心线成 0°～45°夹角范围内。不得设置其
他取源部件或检测元件，直管段内表面应清洁，无凹坑或凸出物。
5.预防措施：严禁超载、严格机械检查、打好支腿并用道木和钢板垫实和加固，确保支腿稳定、
起重臂杆仰角最大不超过78°，最小不低于45°。
案例三十六
【背景资料】
某施工单位承接某综合交通枢纽项目的机电安装工程。工程内容包括：建筑电气、建筑智能化、
建筑给排水、通风与空调、消防、防雷接地等安装。在编制项目施工管理规划时，安装公司要求项目
部对文明施工管理做出总体布置，编制文明施工实施细则：加强施工总平面的布置和管理，合理布置
和安放施工期间现场所需的设备、材料等，并明确设备、材料等物资的需用量。
项目部据现场实际情况，通过对影响施工质量因素特性行分析，编制母线槽安装质量方案，并在
施工过程中加以实施。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【问题】
1.施工总平面布置时需要确定哪 些图纸？对施工现场所需要的设备、材料还需明确哪些内容？
2.母线槽安装质量预控方案主要内容？
3.图中母线槽安装存在什么质量问题 ？怎样整改？
4.通电试运行前做什么测试及试验合格要 求是什么？
8
【参考答案】
1
7
9
1.（1）施工总平面布置时需要确定：施工现场 区域规划图和施工总平8面
4
布置图。
信
3
（2）施工现场所需要的设备、材料还需明确：进 场计划、运输方式微、处置方法。
系
2.母线槽安装质量预控方案主要内容： 联
一
母线槽工序（过程）名称、可能出现的质量问题、提出 的质量唯预控措施三部分。
3.问题一：有一节母线槽没有设置吊架
整改一：每节母线槽不得少于1个支架。
问题二：吊杆直径为6mm
整改二：图中给出的是配电母线槽，吊杆直径不小于8mm。
问题三：吊杆设在在连接器处。
整改三：固定点位置不应设置在母线槽的连接处或分接单元处。
4.母线槽通电前，母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
案例三十七
【背景资料】
某电网工程公司承接的2标段500kV超高压直流输电线路建设工程，线路长度63km，铁塔133
基，沿线海拔1000～2000m，属于覆冰区。经过一年的紧张施工，隐蔽工程的验收，按基础工程、杆
塔组立、架线工程、接地工程实施验收的中间验收合格后，工程进入竣工验收。
输电线路接闪线的设置如图所示：

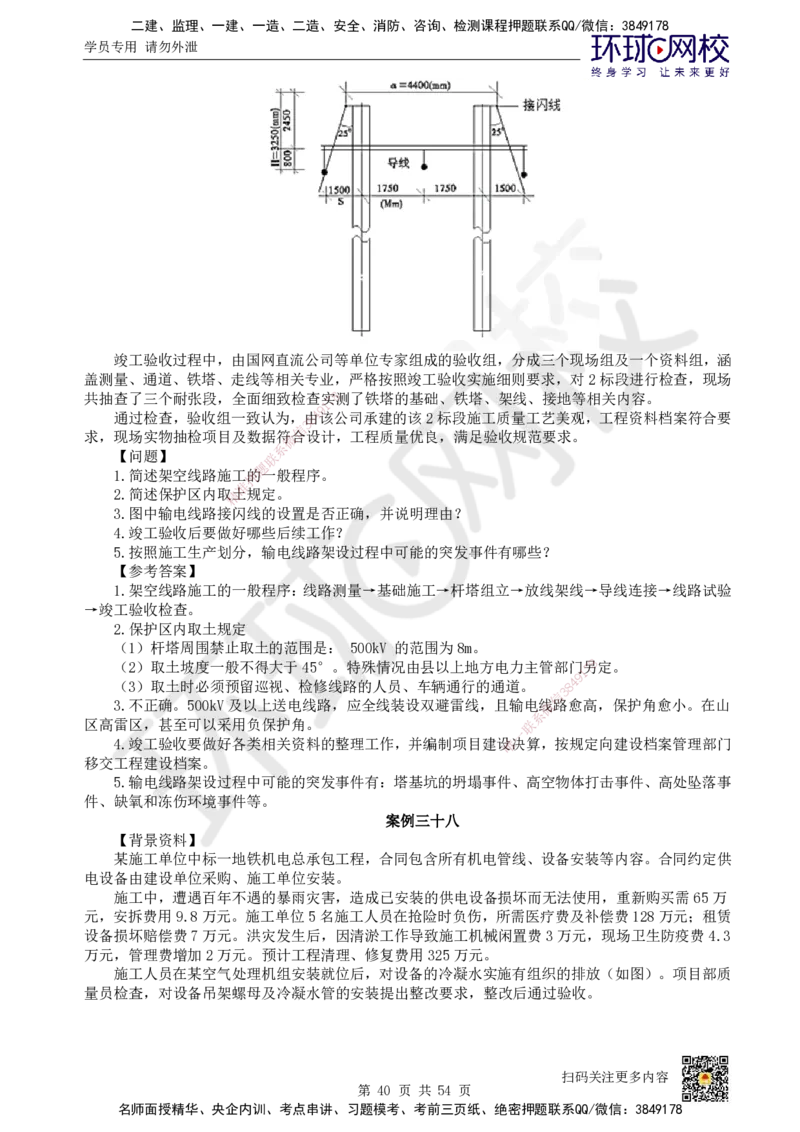

扫码关注更多内容
第 39 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
竣工验收过程中，由国网直流公司等单位专家组成的验收组，分成三个现场组及一个资料组，涵
盖测量、通道、铁塔、走线等相关专业，严格按照竣工验收实施细则要求，对2标段进行检查，现场
共抽查了三个耐张段，全面细致检查实7 8测了铁塔的基础、铁塔、架线、接地等相关内容。
1
9
通过检查，验收组一致认为，由8 4该公司承建的该2标段施工质量工艺美观，工程资料档案符合要
3
信
求，现场实物抽检项目及数据符微合设计，工程质量优良，满足验收规范要求。
系
【问题】 联
题
1.简述架空线路施工押的一般程序。
准
2.简述保护区内取精土规定。
3.图中输电线路接闪 线的设置是否正确，并说明理由？
4.竣工验收后要做好哪 些后续工作？
5.按照施工生产划分，输电线路架设过程中可能的突发事件有哪些？
【参考答案】
1.架空线路施工的一般程序：线 路测量→基础施工→杆塔组立→放线架线→导线连接→线路试验
→竣工验收检查。
2.保护区内取土规定
（1）杆塔周围禁止取土的范围是： 500 kV 的范围为8m。
（2）取土坡度一般不得大于45°。特殊情 况 由县以上地方电力主管部门
1
7另8定。
9
（3）取土时必须预留巡视、检修线路的人员、 车辆通行的通道。 8 4
信
3
3.不正确。500kV及以上送电线路，应全线装设双 避雷线，且输电微线路愈高，保护角愈小。在山
系
区高雷区，甚至可以采用负保护角。 联
一
4.竣工验收要做好各类相关资料的整理工作，并编制项 目建设唯决算，按规定向建设档案管理部门
移交工程建设档案。
5.输电线路架设过程中可能的突发事件有：塔基坑的坍塌事件、高空物体打击事件、高处坠落事
件、缺氧和冻伤环境事件等。
案例三十八
【背景资料】
某施工单位中标一地铁机电总承包工程，合同包含所有机电管线、设备安装等内容。合同约定供
电设备由建设单位采购、施工单位安装。
施工中，遭遇百年不遇的暴雨灾害，造成已安装的供电设备损坏而无法使用，重新购买需65万
元，安拆费用9.8万元。施工单位5名施工人员在抢险时负伤，所需医疗费及补偿费128万元；租赁
设备损坏赔偿费7万元。洪灾发生后，因清淤工作导致施工机械闲置费3万元，现场卫生防疫费4.3
万元，管理费增加2万元。预计工程清理、修复费用325万元。
施工人员在某空气处理机组安装就位后，对设备的冷凝水实施有组织的排放（如图）。项目部质
量员检査，对设备吊架螺母及冷凝水管的安装提出整改要求，整改后通过验收。
扫码关注更多内容
第 40 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

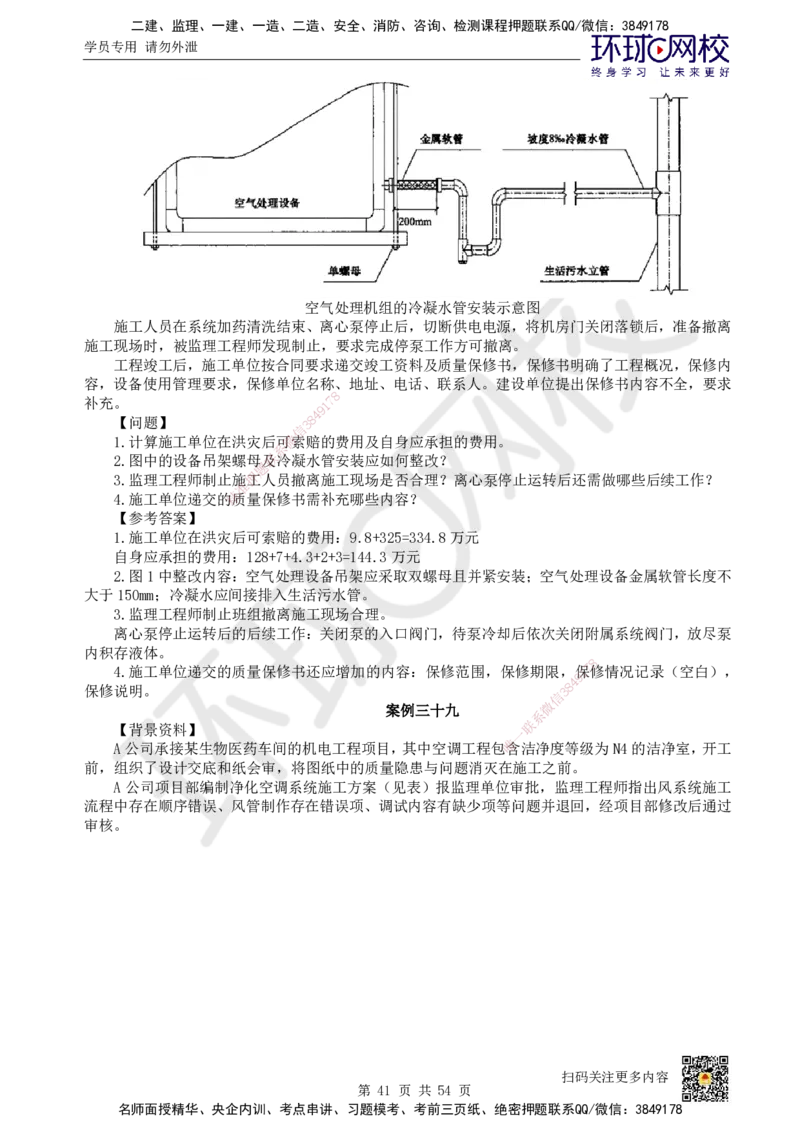

空气处理机组的冷凝水管安装示意图
施工人员在系统加药清洗结束、离心泵停止后，切断供电电源，将机房门关闭落锁后，准备撤离
施工现场时，被监理工程师发现制止，要求完成停泵工作方可撤离。
工程竣工后，施工单位按合同要求递交竣工资料及质量保修书，保修书明确了工程概况，保修内
容，设备使用管理要求，保修单位名称、地址、电话、联系人。建设单位提出保修书内容不全，要求
8
补充。 1 7
9
4
【问题】 3 8
信
1.计算施工单位在洪灾后可微索赔的费用及自身应承担的费用。
系
2.图中的设备吊架螺母联及冷凝水管安装应如何整改？
题
3.监理工程师制止施押工人员撤离施工现场是否合理？离心泵停止运转后还需做哪些后续工作？
准
4.施工单位递交的精质量保修书需补充哪些内容？
【参考答案】
1.施工单位在洪灾后可 索赔的费用：9.8+325=334.8万元
自身应承担的费用：128+7 +4.3+2+3=144.3万元
2.图1中整改内容：空气处理设备吊架应采取双螺母且并紧安装；空气处理设备金属软管长度不
大于150mm；冷凝水应间接排入生活 污水管。
3.监理工程师制止班组撤离施工现场 合理。
离心泵停止运转后的后续工作：关闭泵的入口阀门，待泵冷却后依次关闭附属系统阀门，放尽泵
内积存液体。
8
4.施工单位递交的质量保修书还应增加的内 容：保修范围，保修期限，保1 7修情况记录（空白），
9
保修说明。
信
3 8
4
案例三 十九 微
系
【背景资料】 联
一
唯
A公司承接某生物医药车间的机电工程项目，其中空调工 程包 含洁净度等级为N4的洁净室，开工
前，组织了设计交底和纸会审，将图纸中的质量隐患与问题消灭在施工之前。
A 公司项目部编制净化空调系统施工方案（见表）报监理单位审批，监理工程师指出风系统施工
流程中存在顺序错误、风管制作存在错误项、调试内容有缺少项等问题并退回，经项目部修改后通过
审核。
扫码关注更多内容
第 41 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

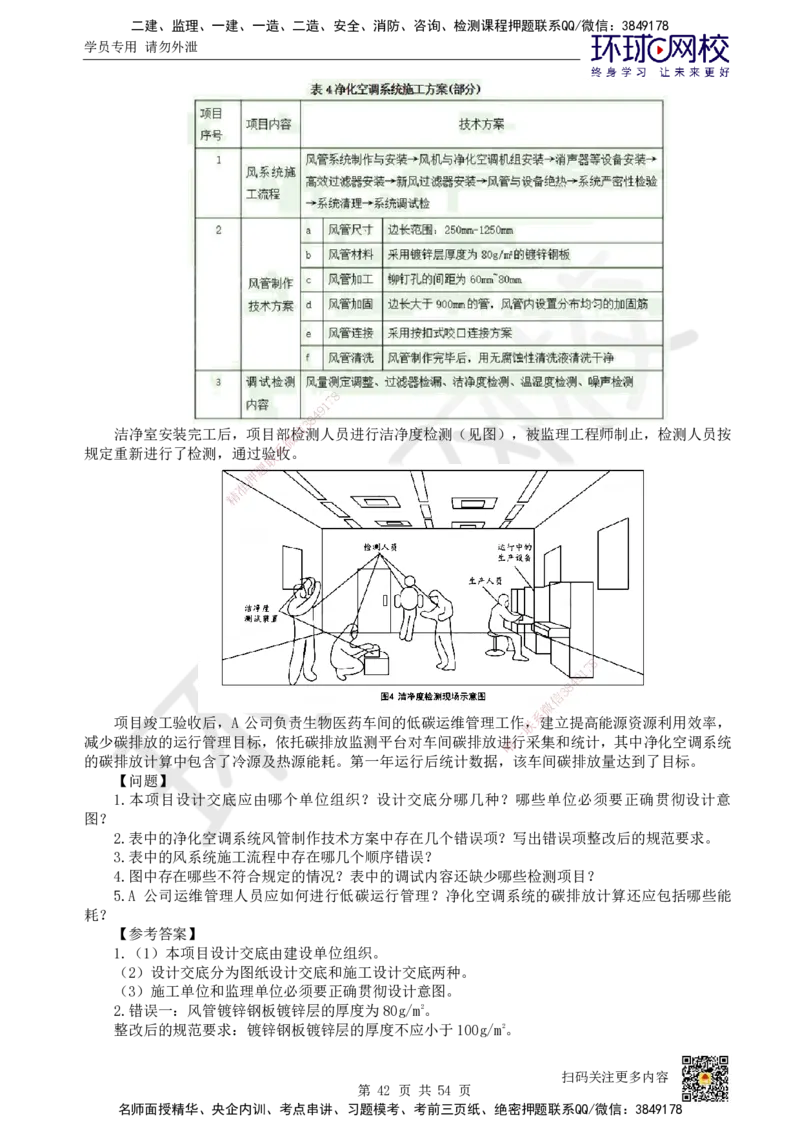

8
7
1
9
4
8
3
信
洁净室安装完工后，项目部检测人员进行洁净度检测（见图），被监理工程师制止，检测人员按
微
系
规定重新进行了检测，通过验收。
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
项目竣工验收后，A 公司负责生物医药车间的低碳运维 管理工作联，建立提高能源资源利用效率，
一
减少碳排放的运行管理目标，依托碳排放监测平台对车间碳 排放进唯行采集和统计，其中净化空调系统
的碳排放计算中包含了冷源及热源能耗。第一年运行后统计数据 ，该车间碳排放量达到了目标。
【问题】
1.本项目设计交底应由哪个单位组织？设计交底分哪几种？哪些单位必须要正确贯彻设计意
图？
2.表中的净化空调系统风管制作技术方案中存在几个错误项？写出错误项整改后的规范要求。
3.表中的风系统施工流程中存在哪几个顺序错误？
4.图中存在哪些不符合规定的情况？表中的调试内容还缺少哪些检测项目？
5.A 公司运维管理人员应如何进行低碳运行管理？净化空调系统的碳排放计算还应包括哪些能
耗？
【参考答案】
1.（1）本项目设计交底由建设单位组织。
（2）设计交底分为图纸设计交底和施工设计交底两种。
（3）施工单位和监理单位必须要正确贯彻设计意图。
2.错误一：风管镀锌钢板镀锌层的厚度为80g/m2。
整改后的规范要求：镀锌钢板镀锌层的厚度不应小于100g/m2。
扫码关注更多内容
第 42 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
错误二：在风管内设置加固筋。
整改后的规范要求：风管内不得有横向拼接缝，不得设有加固框或加固筋。
错误三：风管连接采用按扣式咬口连接。
整改后的规范要求：空气洁净度等级为N1～N5级的净化空调系统风管不得采用按扣式咬口。
3.错误一：先安装高效过滤器再安装新风过滤器。
错误二：先风管与设备绝热后系统严密性检验。
4.（1）洁净室（区）洁净度的检测，应在空态或静态下进行。检测时，室内人员不宜多于3人，
并应穿着与洁净室等级相适应的洁净工作服。
（2）调试内容还缺少：风速和换气次数、含菌量和静压差检测。
5.（1）项目的低碳运行管理
运行管理人员应掌握系统的实际能耗状况，并应接受相关部门的能源审计。应定期调查能耗分布
状况，分析节能潜力，并应提出节能运行和改造建议。
（2）暖通空调系统能耗应包括输配系统及末端空气处理设备能耗。
案例四十
某机电安装公司承接了某厂区电气工程扩建改造项目，主要工作内容包括设备采购，设备安装，
防雷接地安装等，建设单位要求安装公司严格按照合同施工，工期不得延误。安装公司根据工程合同
要求向建设单位提交了施工进度计划图8 如下，数字代表施工天数。
7
1
9
4
8
3
信
微
系
联
题
押
准
精

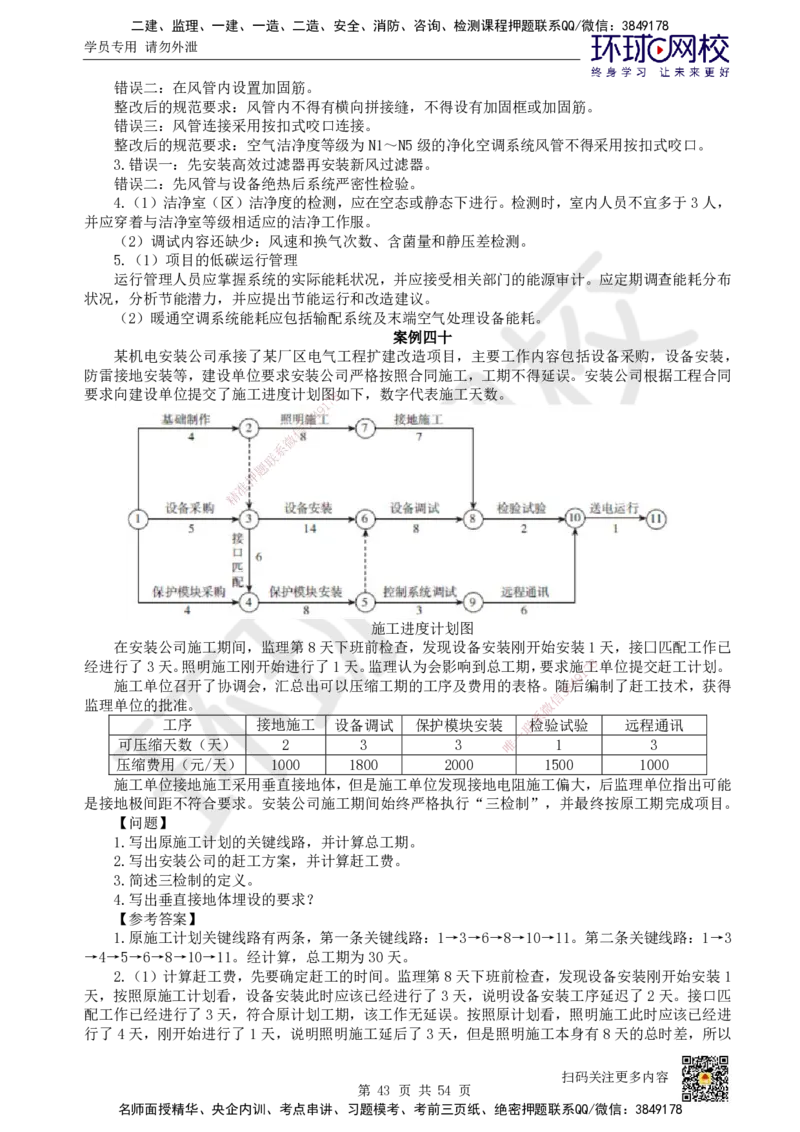

施工进度计划图
在安装公司施工期间，监理第8天下班前 检查，发现设备安装刚开始安装1天，接囗匹配工作已
经进行了3天。照明施工刚开始进行了1天。监理 认为会影响到总工期，要求施
1
7工8单位提交赶工计划。
9
施工单位召开了协调会，汇总出可以压缩工期 的工序及费用的表格。随8 4后编制了赶工技术，获得
信
3
监理单位的批准。 微
系
工序 接地施工 设备调试 保护模 块安装 联检验试验 远程通讯
一
可压缩天数（天） 2 3 3 唯 1 3
压缩费用（元/天） 1000 1800 2000 1500 1000
施工单位接地施工采用垂直接地体，但是施工单位发现接地电阻施工偏大，后监理单位指出可能
是接地极间距不符合要求。安装公司施工期间始终严格执行“三检制”，并最终按原工期完成项目。
【问题】
1.写出原施工计划的关键线路，并计算总工期。
2.写出安装公司的赶工方案，并计算赶工费。
3.简述三检制的定义。
4.写出垂直接地体埋设的要求？
【参考答案】
1.原施工计划关键线路有两条，第一条关键线路：1→3→6→8→10→11。第二条关键线路：1→3
→4→5→6→8→10→11。经计算，总工期为30天。
2.（1）计算赶工费，先要确定赶工的时间。监理第8天下班前检查，发现设备安装刚开始安装1
天，按照原施工计划看，设备安装此时应该已经进行了3天，说明设备安装工序延迟了2天。接口匹
配工作已经进行了3天，符合原计划工期，该工作无延误。按照原计划看，照明施工此时应该已经进
行了4天，刚开始进行了1天，说明照明施工延后了3天，但是照明施工本身有8天的总时差，所以
扫码关注更多内容
第 43 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
延误3天并不会对工期有影响。综上可以看出需要2天的赶工。
（2）压缩工期和费用表中，需要优先找到关键工序的工作进行压缩工期，设备调试和检验试验
无疑是首选，检验试验费用低，优先压缩一天，之后设备调试再进行压缩一天。
即：①压缩检验试验工作1天，费用1500元。
②压缩设备调试工作1天，费用1800元。
赶工费共计3300元。
3.施工质量的三级检查制度，简称“三检制”,即操作者的“自检”、施工人员之间的“互检”(交
接检)和专职质量检验人员的“专检”相结合的一种检验制度。
4.埋设后垂直接地体的顶部距地面不小于0.6m，垂直接地体的水平间距应不小于5m。
案例四十一
某安装公司承担一工业企业压缩机厂房的设备、工艺管道安装工程施工。工程内容包括蒸汽驱动
离心式压缩机组（额定转速为9600rpm）；桥式起重机（额定起重量为20/5t，起升高度为25m）；工
艺管道，输送介质含有H₂、CO等气体。主要工艺管道参数见表7.4-1。
表7.4-1主要工艺管道参数表
参数 中压蒸汽管道 压缩机吸/排气管道
吸入段 1.7MPa
额定工作压力 3.82MPa
8 排出段 8.1MPa
7
1
9
额定工作温度 84450℃ 40℃
3
信
管道材质 15CrM微oG（GB/T 5310） 20（GB/T3087）
系
联 吸入段 φ426×19
管道规格 题φ273×11（mm）
押 排出段 φ377×17
准
开工前，安装公司精编制完成压缩机厂房的单位工程施工组织设计，编制依据的工程文件有技术协
议、主要的材料设备清单 和会议纪要等。在报监理工程师审核时，因编制依据中工程文件不全面被退
回。
安装工艺蒸汽管道时，监理工程师强调安装公司要按规范对合金钢管材进行材质复查。安装公司
认为，其采购的合金钢管的质量证 明文件齐全，本工程仅采购过15CrMoG 和0Cr8Ni9等两种合金钢管
材，而两种管材的外观差别明显，不 可能混用，因而拒绝复查。
为了赶工期，在压缩机安装后，地脚螺栓已紧固，在压缩机组还未完成精度调整的情况下，进行
机组润滑油管道的安装；当在润滑油管道 拆卸、清洗合格后复装时，发现管道连接法兰端面与设备之
间有5mm间隙；施工人员用强紧法兰螺栓的做 法复装时，被监理工程师及时发现而制止。
8
【问题】
1
7
9
1.安装公司必须获得哪几种特种设备施工许可 才能满足本工程施工需要8
4
？
信
3
2.本工程施工组织设计编制时，所依据的工程文件 还应包括哪些？微
系
3.哪个设备的安装需要编制安全专项施工方案？是否 需要专家论联证？说明理由。
一
4.安装公司拒绝合金钢管道材质复查是否正确？工业管 道工程唯一般要求对哪些材质的管道组成
件进行材质复查？
5.安装公司在润滑油管道安装中违反了哪些施工技术要求？
【参考答案】
1.安装公司必须获得压力管道、起重机械安装施工许可才能满足本工程施工需要。
2.本工程施工组织设计编制所依据的工程文件还应包括：施工图纸，压缩机、起重机设备技术文
件、新产品工艺性试验资料。
3.桥式起重机的安装属于危大工程，需要编制安全专项施工方案。不需要专家论证，因为桥式起
重机的额定起重量不到30t,不属于超过一定规模的危险性较大分部分项工程。
4.安装公司拒绝合金钢管道材质复查不正确，光谱检查不仅仅是为了防止混用，更主要的是材料
成分的复查确认。铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管道组成件，
应采用光谱分析或其他方法对材质进行复查，并应做好标识。
5.安装公司在润滑油管道安装中违反了：工业金属管道安装前，与管道连接的设备应找正合格；
固定完毕，管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行；工业金属管道连接时，不得
强力对口，管道应处于自由状态。
扫码关注更多内容
第 44 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
案例四十二
【背景资料】
A安装公司承包某大楼的建筑电气工程施工。工程内容有地下变电所、配电干线、室内配线、照
明系统。合同约定：主要设备（三相电力变压器、成套配电柜）由业主采购，其他设备及材料由A安
装公司采购。大楼的一次结构已完工，大楼的二次结构、装饰工程由B建筑公司承包施工。
A安装公司项目部进场后，依据B建筑公司提供的二次结构、装饰工程的施工进度计划等资料，
编制了建筑电气工程的施工方案、施工进度计划（见下表）。在施工方案中合理安排了变压器、成套
配电柜、插接式母线槽的施工程序。在制定施工进度计划时，要求设备材料采购与施工进度合理搭接。

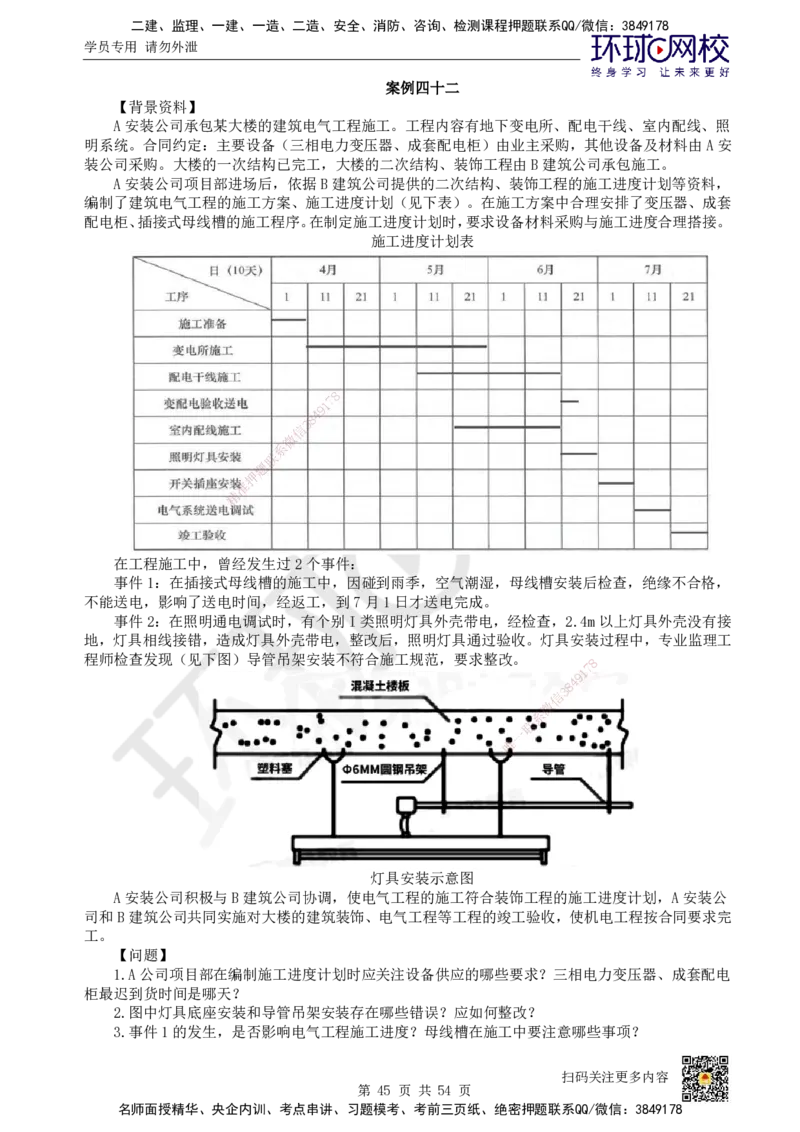

施工进度计划表
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
在工程施工中，曾经发生过2个事件：
事件1：在插接式母线槽的施工 中，因碰到雨季，空气潮湿，母线槽安装后检查，绝缘不合格，
不能送电，影响了送电时间，经返工， 到7月1日才送电完成。
事件2：在照明通电调试时，有个别I类照明灯具外壳带电，经检查，2.4m以上灯具外壳没有接
地，灯具相线接错，造成灯具外壳带电，整 改后，照明灯具通过验收。灯具安装过程中，专业监理工
程师检查发现（见下图）导管吊架安装不符合施 工规范，要求整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
灯具安装示意图
A安装公司积极与B建筑公司协调，使电气工程的施工符合装饰工程的施工进度计划，A安装公
司和B建筑公司共同实施对大楼的建筑装饰、电气工程等工程的竣工验收，使机电工程按合同要求完
工。
【问题】
1.A公司项目部在编制施工进度计划时应关注设备供应的哪些要求？三相电力变压器、成套配电
柜最迟到货时间是哪天？
2.图中灯具底座安装和导管吊架安装存在哪些错误？应如何整改？
3.事件1的发生，是否影响电气工程施工进度？母线槽在施工中要注意哪些事项？
扫码关注更多内容
第 45 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.事件2中，照明灯具应如何整改？
5.某大楼的电气工程竣工验收中，A安装公司还需协调哪几个单位？
【参考答案】
1.A公司项目部在编制施工进度计划时，应关注设备的制造周期，设备运输方法及运距，设备到
货时间。业主采购的三相电力变压器、成套配电柜最迟到货时间是4月11日。
2.错误一：灯具安装采用塑料塞固定。
整改：灯具在混凝土结构上严禁使用木楔、尼龙塞或塑料塞固定。应采用预埋吊钩、膨胀螺栓等
安装固定，安装应牢固可靠。
错误二：金属导管采用φ6mm圆钢吊架；
整改：导管吊架安装应牢固，圆钢吊架直径不得小于8mm，并应设置防晃支架。
3.事件1的发生，7月1日才送电完成，不会影响电气工程的施工进度，从施工进度计划看，电
气系统送电调试7月11日开始进行。插接式母线槽在施工中的注意事项是：安装前每节母线槽必须
测试绝缘电阻，符合规范要求，不合格不得安装；安装中必须随时做好防水渗漏措施，安装完毕后要
认真检查，确保母线槽合格。
4.事件2中，照明灯具的整改：I类照明灯具应全部接地，所以2.4m以上灯具外壳也应接地，接
地线应与相线截面相同，并有接地标识，灯具相线应接在中心触点端子上。
5.某大楼的电气工程竣工验收中，8 A安装公司还需协调建设单位、设计单位、监理单位和供电单
7
1
位。 4 9
8
3
信 案例四十三
微
【背景资料】 系
联
题
A 公司应邀参加氮制押造厂合成压缩工段技改工程投标，招标书说明，以工期安排最短、最合理为
准
中标主要条件。A公司精技术部门依据招标书指出的工程内容编制了网络计划，如下图所示。
8
1
7
9

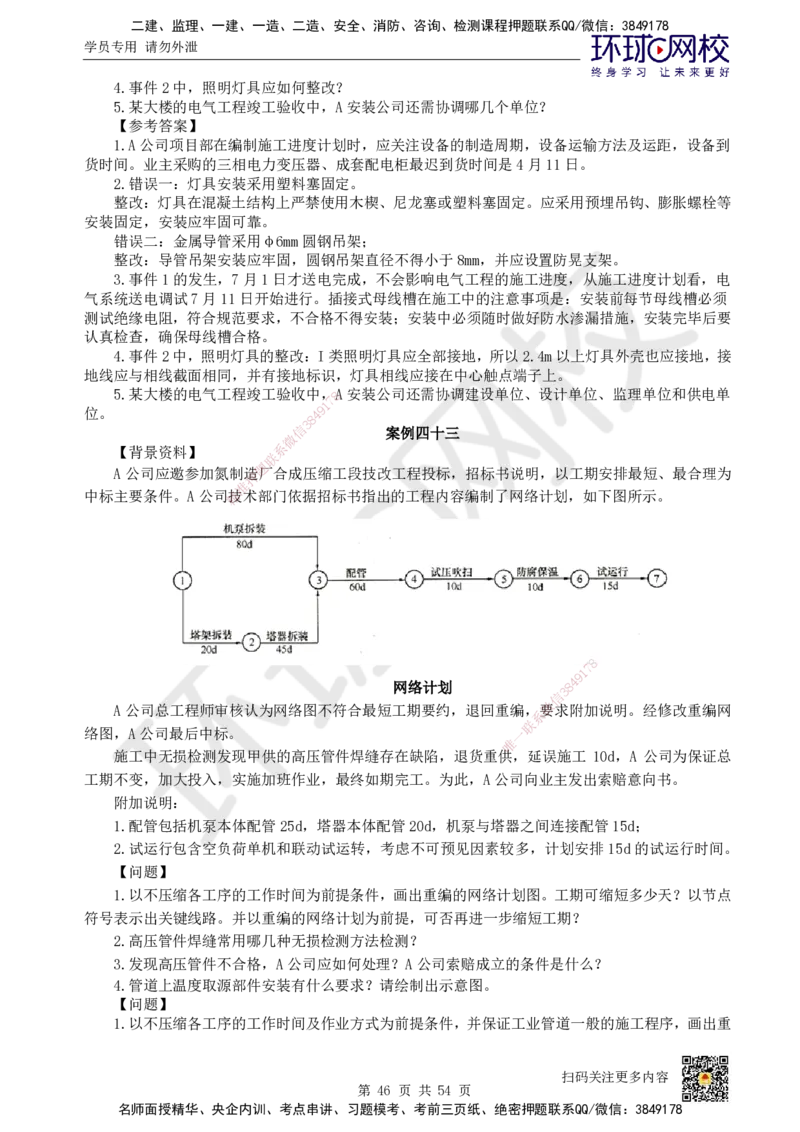

网 络计划 8
4
信
3
A 公司总工程师审核认为网络图不符合最短工期要 约，退回重编，微要求附加说明。经修改重编网
系
联
络图，A公司最后中标。 一
唯
施工中无损检测发现甲供的高压管件焊缝存在缺陷，退货 重 供，延误施工 10d，A 公司为保证总
工期不变，加大投入，实施加班作业，最终如期完工。为此，A公司向业主发出索赔意向书。
附加说明：
1.配管包括机泵本体配管25d，塔器本体配管20d，机泵与塔器之间连接配管15d；
2.试运行包含空负荷单机和联动试运转，考虑不可预见因素较多，计划安排15d的试运行时间。
【问题】
1.以不压缩各工序的工作时间为前提条件，画出重编的网络计划图。工期可缩短多少天？以节点
符号表示出关键线路。并以重编的网络计划为前提，可否再进一步缩短工期？
2.高压管件焊缝常用哪几种无损检测方法检测？
3.发现高压管件不合格，A公司应如何处理？A公司索赔成立的条件是什么？
4.管道上温度取源部件安装有什么要求？请绘制出示意图。
【问题】
1.以不压缩各工序的工作时间及作业方式为前提条件，并保证工业管道一般的施工程序，画出重
扫码关注更多内容
第 46 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
编的网络计划图。其工期可缩短多少天？
2.请计算出该项目工程的实际成本为多少？
3.高压管件焊缝常用哪几种无损检测方法检测？
4.通过分析判断各类事件能否索赔，并计算索赔工期及费用。
【参考答案】

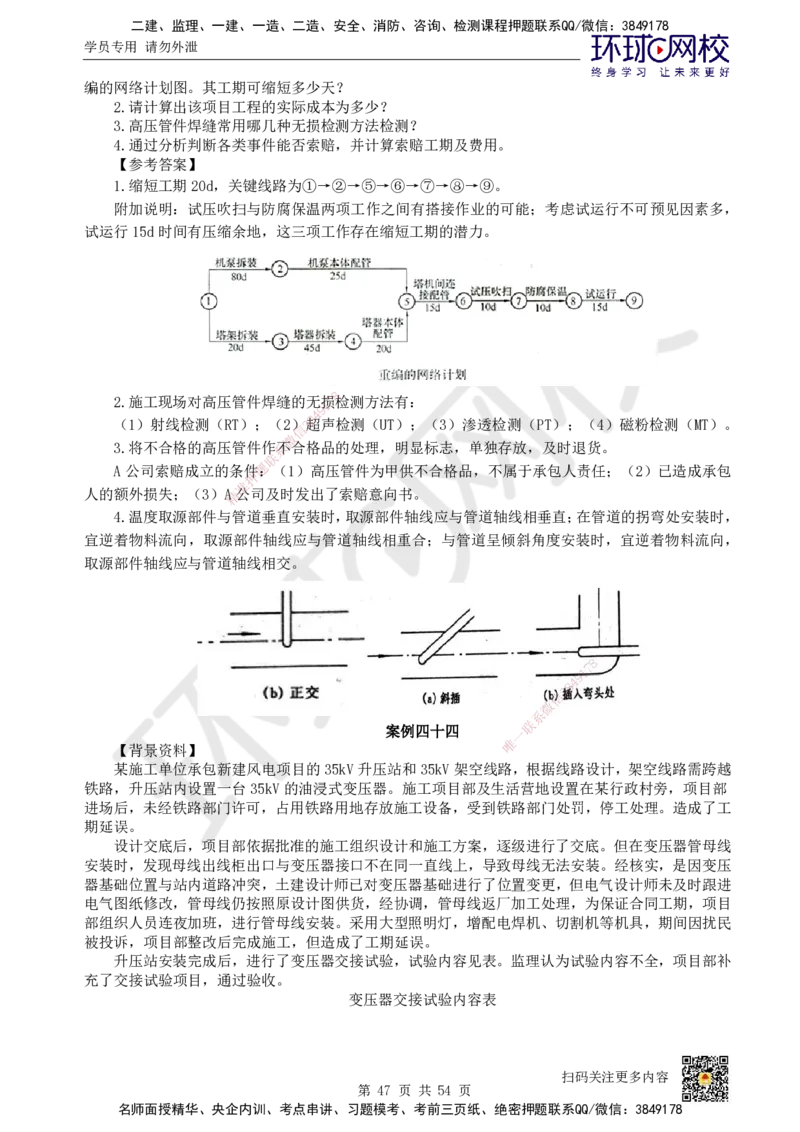

1.缩短工期20d，关键线路为①→②→⑤→⑥→⑦→⑧→⑨。
附加说明：试压吹扫与防腐保温两项工作之间有搭接作业的可能；考虑试运行不可预见因素多，
试运行15d时间有压缩余地，这三项工作存在缩短工期的潜力。
8
2.施工现场对高压管件焊缝的无损7检测方法有：
1
9
4
8
（1）射线检测（RT）；（2）3超声检测（UT）；（3）渗透检测（PT）；（4）磁粉检测（MT）。
信
微
3.将不合格的高压管件作系不合格品的处理，明显标志，单独存放，及时退货。
联
A 公司索赔成立的条件题：（1）高压管件为甲供不合格品，不属于承包人责任；（2）已造成承包
押
准
人的额外损失；（3）精A公司及时发出了索赔意向书。
4.温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；在管道的拐弯处安装时，
宜逆着物料流向，取源部件轴线应与管道轴线相重合；与管道呈倾斜角度安装时，宜逆着物料流向，
取源部件轴线应与管道轴线相交。
8
1
7
9
8
4
信
3
微
系
案例四十四 一
联
唯
【背景资料】
某施工单位承包新建风电项目的35kV升压站和35kV架空线路，根据线路设计，架空线路需跨越
铁路，升压站内设置一台35kV的油浸式变压器。施工项目部及生活营地设置在某行政村旁，项目部
进场后，未经铁路部门许可，占用铁路用地存放施工设备，受到铁路部门处罚，停工处理。造成了工
期延误。
设计交底后，项目部依据批准的施工组织设计和施工方案，逐级进行了交底。但在变压器管母线
安装时，发现母线出线柜出口与变压器接口不在同一直线上，导致母线无法安装。经核实，是因变压
器基础位置与站内道路冲突，土建设计师已对变压器基础进行了位置变更，但电气设计师未及时跟进
电气图纸修改，管母线仍按照原设计图供货，经协调，管母线返厂加工处理，为保证合同工期，项目
部组织人员连夜加班，进行管母线安装。采用大型照明灯，增配电焊机、切割机等机具，期间因扰民
被投诉，项目部整改后完成施工，但造成了工期延误。
升压站安装完成后，进行了变压器交接试验，试验内容见表。监理认为试验内容不全，项目部补
充了交接试验项目，通过验收。

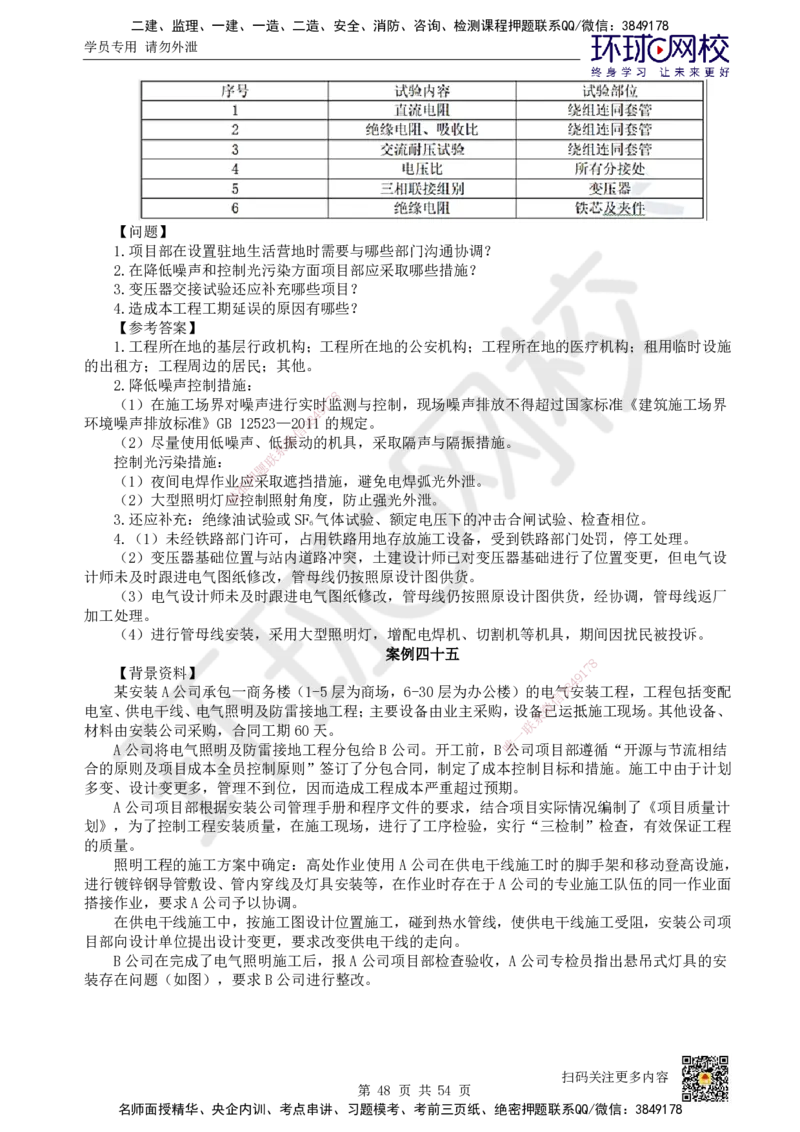

变压器交接试验内容表
扫码关注更多内容
第 47 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【问题】
1.项目部在设置驻地生活营地时需要与哪些部门沟通协调？
2.在降低噪声和控制光污染方面项目部应采取哪些措施？
3.变压器交接试验还应补充哪些项目？
4.造成本工程工期延误的原因有哪些？
【参考答案】
1.工程所在地的基层行政机构；工程所在地的公安机构；工程所在地的医疗机构；租用临时设施
的出租方；工程周边的居民；其他。
2.降低噪声控制措施：
8
（1）在施工场界对噪声进行实时1 7监测与控制，现场噪声排放不得超过国家标准《建筑施工场界
9
4
环境噪声排放标准》GB 12523—203 811的规定。
信
（2）尽量使用低噪声、低微振动的机具，采取隔声与隔振措施。
系
控制光污染措施： 联
题
（1）夜间电焊作业应押采取遮挡措施，避免电焊弧光外泄。
准
（2）大型照明灯精应控制照射角度，防止强光外泄。
3.还应补充：绝缘油试验或SF 气体试验、额定电压下的冲击合闸试验、检查相位。
6
4.（1）未经铁路部门许 可，占用铁路用地存放施工设备，受到铁路部门处罚，停工处理。
（2）变压器基础位置与站 内道路冲突，土建设计师已对变压器基础进行了位置变更，但电气设
计师未及时跟进电气图纸修改，管 母线仍按照原设计图供货。
（3）电气设计师未及时跟进电气 图纸修改，管母线仍按照原设计图供货，经协调，管母线返厂
加工处理。
（4）进行管母线安装，采用大型照明灯 ，增配电焊机、切割机等机具，期间因扰民被投诉。
案例四十五
8
【背景资料】 1
7
9
8
4
某安装A公司承包一商务楼（1-5层为商场，6- 30层为办公楼）的电
信
气3安装工程，工程包括变配
微
电室、供电干线、电气照明及防雷接地工程；主要设备由业主采购，设备已运抵施工现场。其他设备、
系
材料由安装公司采购，合同工期60天。
联
一
唯
A公司将电气照明及防雷接地工程分包给B公司。开工前 ，B 公司项目部遵循“开源与节流相结
合的原则及项目成本全员控制原则”签订了分包合同，制定了成本控制目标和措施。施工中由于计划
多变、设计变更多，管理不到位，因而造成工程成本严重超过预期。
A公司项目部根据安装公司管理手册和程序文件的要求，结合项目实际情况编制了《项目质量计
划》，为了控制工程安装质量，在施工现场，进行了工序检验，实行“三检制”检查，有效保证工程
的质量。
照明工程的施工方案中确定：高处作业使用A公司在供电干线施工时的脚手架和移动登高设施，
进行镀锌钢导管敷设、管内穿线及灯具安装等，在作业时存在于A公司的专业施工队伍的同一作业面
搭接作业，要求A公司予以协调。
在供电干线施工中，按施工图设计位置施工，碰到热水管线，使供电干线施工受阻，安装公司项
目部向设计单位提出设计变更，要求改变供电干线的走向。
B公司在完成了电气照明施工后，报A公司项目部检查验收，A公司专检员指出悬吊式灯具的安
装存在问题（如图），要求B公司进行整改。
扫码关注更多内容
第 48 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
悬吊式灯具安装示意图
8
【问题】 1 7
9
4
8
1.B公司项目部在施工阶段应3如何控制成本？
信
微
2.施工质量检验的主要依据有哪些？
系
联
3.A公司对B公司和本公司专业施工班组的搭接作业协调的内容包括哪些？
题
押
4.安装公司如何才能修改图纸？
准
精
5.悬吊式灯具安装存在哪些问题？悬吊式灯具还应该进行什么试验？
【参考答案】
1.施工阶段项目成本的控制：
①对分解的成本计划进行落 实，切实按目标成本落实劳务队伍、专业分包和主要材料设备的招标
采购。
②加强施工任务单和限额领料单的管理。
③做好月度成本原始资料的搜集和整 理，正确计算月度成本，分析月度预算成本与实际成本的差
异。
④进行成本差异分析，采取有效的纠偏措施，充分注意不利差异产生的原因，以防对后续作业成
8
本产生不利影响或因质量低劣而造成返工现象。 1
7
9
8
4
⑤经常检查对外经济合同的履行情况，不符合要 求时，应根据合同规
信
定3向对方索赔；对缺乏履约
微
能力的单位，要采取断然措施，立即中止合同，并另找可 靠的合作单位系，以免影响施工，造成经济损
失。 一
联
唯
⑥加强施工过程中信息收集，注意工程变更，做好变更的 成 本核算、过程索赔和签证的签订。
关注现场施工条件变化对成本控制的影响，为后期结算提供强有力的依据。
2.施工质量检验主要依据：有关质量的法律、法规；施工质量验收标准规范、规程；施工合同；
设计文件、施工图纸；产品技术文件；企业内部标准等。
3.应协调好开始搭接的作业时间、搭接的初始部位和作业完成后现场的清理工作。
4.安装公司提出变更，报监理单位审核；审核技术上是否可行、施工难易程度和工期是否增减，
核算造价影响，审核后报建设单位审批。建设单位同意后，通知设计单位实施设计变更，出变更图纸
或变更说明；建设单位将变更图纸或变更说明发至监理、施工单位。
5.（1）悬吊式灯具安装存在的问题：
1）预埋吊钩和灯具挂钩直径不少于6mm；
2）钢管吊杆壁厚不少于1.5mm；
3）灯具绝缘导线的截面积不少于1mm2；
4）柔性导管的长度不超过1.2m；
5）柔性导管与灯具和接线盒应采用专用接头。
（2）悬吊式灯具质量大于10kg，应按灯具重量的5倍恒定均布载荷做强度试验。
扫码关注更多内容
第 49 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
案例四十六
【背景资料】
某生物新材料项目由A公司总承包，A公司项目部经理在策划组织机构时，项目部根据项目的大
小和具体情况配备了项目部技术人员，满足了技术管理要求。
项目中的料仓盛装的浆糊流体介质温约42℃，料仓外壁保温材料为半硬质岩棉材料。料仓由ABCD
四块不锈钢壁板组焊而成。尺寸和安装位置如图所示。

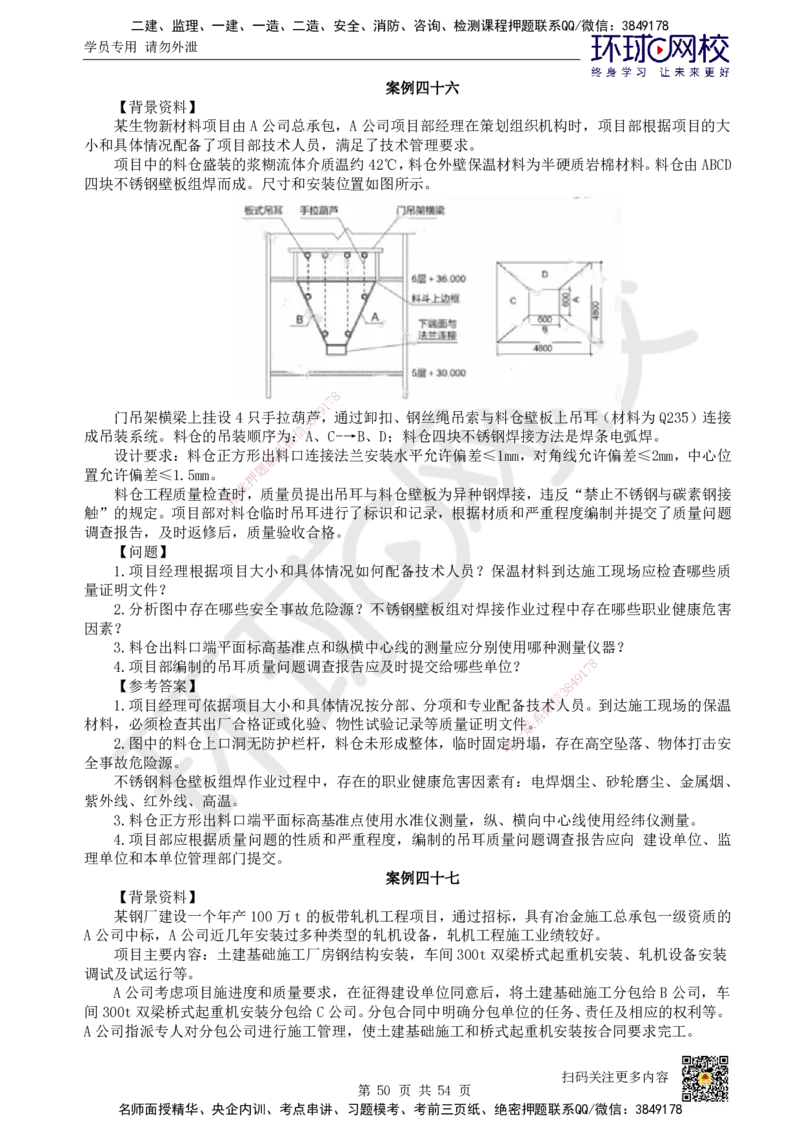

8
1
7
9
门吊架横梁上挂设4只手拉葫8芦4，通过卸扣、钢丝绳吊索与料仓壁板上吊耳（材料为Q235）连接
3
信
成吊装系统。料仓的吊装顺序为微：A、C-→B、D；料仓四块不锈钢焊接方法是焊条电弧焊。
系
设计要求：料仓正方形出联料口连接法兰安装水平允许偏差≤1mm，对角线允许偏差≤2mm，中心位
题
置允许偏差≤1.5mm。 押
准
料仓工程质量检查精时，质量员提出吊耳与料仓壁板为异种钢焊接，违反“禁止不锈钢与碳素钢接
触”的规定。项目部对料 仓临时吊耳进行了标识和记录，根据材质和严重程度编制并提交了质量问题
调查报告，及时返修后，质 量验收合格。
【问题】
1.项目经理根据项目大小和 具体情况如何配备技术人员？保温材料到达施工现场应检查哪些质
量证明文件？
2.分析图中存在哪些安全事故危险源？不锈钢壁板组对焊接作业过程中存在哪些职业健康危害
因素？
3.料仓出料口端平面标高基准点和纵横中 心线的测量应分别使用哪种测量仪器？
4.项目部编制的吊耳质量问题调查报告应及 时 提交给哪些单位？
1
7 8
9
【参考答案】 8 4
信
3
1.项目经理可依据项目大小和具体情况按分部、分 项和专业配备技微术人员。到达施工现场的保温
系
材料，必须检查其出厂合格证或化验、物性试验记录等质 量证明文件联。
一
2.图中的料仓上口洞无防护栏杆，料仓未形成整体，临 时固定唯坍塌，存在高空坠落、物体打击安
全事故危险源。
不锈钢料仓壁板组焊作业过程中，存在的职业健康危害因素有：电焊烟尘、砂轮磨尘、金属烟、
紫外线、红外线、高温。
3.料仓正方形出料口端平面标高基准点使用水准仪测量，纵、横向中心线使用经纬仪测量。
4.项目部应根据质量问题的性质和严重程度，编制的吊耳质量问题调查报告应向 建设单位、监
理单位和本单位管理部门提交。
案例四十七
【背景资料】
某钢厂建设一个年产100万t的板带轧机工程项目，通过招标，具有冶金施工总承包一级资质的
A公司中标，A公司近几年安装过多种类型的轧机设备，轧机工程施工业绩较好。
项目主要内容：土建基础施工厂房钢结构安装，车间300t双梁桥式起重机安装、轧机设备安装
调试及试运行等。
A公司考虑项目施进度和质量要求，在征得建设单位同意后，将土建基础施工分包给B公司，车
间300t双梁桥式起重机安装分包给C公司。分包合同中明确分包单位的任务、责任及相应的权利等。
A公司指派专人对分包公司进行施工管理，使土建基础施工和桥式起重机安装按合同要求完工。
扫码关注更多内容
第 50 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
轧机安装前，A公司对施工人员进行施工技术交底：轧机设备基础验收合格，确定中心标板和基
准点位置，设立永久基准线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格的桥式起
重机进行轧机设备吊装，轧机底座、机架安装后检查精度达到设计要求。
机架安装固定后，以轧机列中心线、轧机底座标高为基准进行轧辊装置、传动装置、工作辊等部
件的安装与调整。在传动装置（见图）安装后的检查中，测量复核传动电机的水平度；用百分表和专
用工具测量联轴器的径向和轴向偏差；检查齿轮时，发现齿轮啮合间隙不符合规范要求，经重新调整
后，传动装置验收合格。
8
7
1
9
4
轧机设备安装后，A公司在组织8、技术，物资三个方面进行试运行准备。单机试运行时主传动电
3
信
机，传动装置等部件分别空载试微运行0.5h，轧机按额定转速的25%、50%、75%、100%分别试运行2h，
系
且高低速往返运行5次，设备联轴承温度正常，单机试运行后由建设单位组织实施联动试运行和负荷试
题
运行。 押
准
【问题】 精
1.A 公司在近几年应 承担过年产多少万 t以上的轧钢工程施工总承包？轧辊在机座中的布置形式
有哪几种？
2.轧机机架安装精度调整是 以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧
固通常采用哪种方法？
3.电机水平度的测量复核应以哪 个部位为测量面？联轴器转动测量时应记录几个位置的径向和
轴向位移值？A 公司对图的①、②、③中 哪个部件进行了重新调整？检查齿轮的啮合间隙可采用哪种
方法？
4.轧机设备单机试运行是否合格？试运行 前的技术准备工作有哪些内容？
8
【参考答案】 1 7
9
1.（1）A公司具有冶金施工总承包一级资质，近 几 年应承担年产80t以
信
上3 8
4
的轧钢工程施工总承包。
（2）按轧辊在机座中的布置形式有：具有水平轧 棍的轧机、具有立微式轧辊的轧机、具有水平轧
系
辊和立式轧辊的轧机、具有倾斜布置轧辊的轧机以及其他 轧机五种形联式。
一
2.（1）轧机机架的精调以基础沉降观测为依据。 唯
（2）安装精度应达到Ⅰ级。
（3）机架地脚螺栓的紧固通常使用液压螺母拉伸法。
3.（1）电机水平度的测量复核应以转子轴颈为测量面。
（2）联轴器转动测量时应记录5个位置的径向和轴向位移值。
（3）A公司对图中的部件②进行了重新调整。
（4）检查齿轮的啮合间隙可采用压铅法。
4.（1）合格。
（2）试运行的技术准备工作有：确认可以试运行的条件、编制试运行总体计划和进度计划，制
定试运行技术方案，确定试运行合格评价标准。
案例四十八
【背景资料】
安装公司中标某化工建设项目压缩厂房安装工程，主要包括厂房内设备、工艺管道安装（到厂房
外第一个法兰口）。厂房内主要设备有压缩机组及32/5吨桥式起重机（跨度30.5m）。压缩机组由活
塞式压缩机、汽轮机、联轴器、分离器、冷却器、润滑油站、高位油箱、干气密封系统、控制系统等
辅助设备、系统组成。
扫码关注更多内容
第 51 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
安装公司进场后，编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对安装
所用计量器具进行了策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺。监理工程
师审核后，认为方案中计量器具的种类不能满足安装测量需要，要求补充。
《桥式起重机安装安全专项施工方案》的“验收要求”中，针对施工机械、施工材料、测量手段
三项验收内容，明确了验收标准、验收人员及验收程序。该方案在专家论证时，专家提出“验收要求”
中验收内容不完整，需要补充。
在压缩机组安装过程中，检查发现钳工使用的计量器具无检定标识，但施工人员解释：在用的计
量器具全部检定合格，检定报告及检定合格证由计量员统一集中保管。
压缩机组地脚螺栓安装前，已将基础预留孔中的杂物，地脚螺栓上的油污、氧化皮等清除干净，
螺纹部分也按规定涂抹了油脂，并按方案要求配置了垫铁，高度符合要求。在压缩机组初步找平、找
正，地脚螺栓孔灌浆前（如图），监理工程师检查后，认为压缩机组地脚螺栓和垫铁的安装存在质量
问题，要求整改。压缩机组安装完成后，按规定的运转时间进行了空负荷试运行，运行中润滑油油压
保持0.3MPa，曲轴箱及机身内润滑油的温度不高于65°C，各部位无异常。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
压缩机地脚螺栓、垫铁安装示意图
【问题】
1.本工程需办理特种设备安装告 知的项目有哪几个？在哪个时间段办理安装告知？
2.桥式起重机安装方案论证时，还需要补充哪些验收内容？方案论证应由哪个单位来组织？
3.压缩机组安装方案中还需补充哪几 种计量器具？安装现场计量器具的使用存在什么问题？应
如何整改？
4.图中垫铁和地脚螺栓安装存在哪些质量问 题？整改后的检查应形成哪个
1
7 8质量记录（表）？
9
【参考答案】 8 4
信
3
1.（1）工艺管道安装、32/5吨桥式起重机安装。 微
系
（2）应该在施工前办理安装告知。 联
一
2.（1）施工人员、施工方法、施工环境。 唯
（2）安装公司组织专家论证。
3.（1）温度计，压力表，塞尺、卡尺、兆欧表、接地电阻测量仪。
（2）问题1：钳工使用的计量器具无检定标识。
整改1：施工中使用的计量器具必须有合格的检定标识。
问题2：检定报告及检定合格证由计量员统一集中保管。
整改2：检定合格证应随附在计量器具上。
4.（1）问题一：平垫铁薄的在厚的下边
整改一：厚度15mm平垫铁应放在中间
问题二：斜垫铁露出底座60mm
整改二：斜垫铁宜露出10-50mm
问题三：地脚螺栓距离孔壁10mm
整改三：地脚螺栓距孔壁一般大于15mm
案例四十九
【背景资料】
某安装公司承接某商务楼的电梯安装工程，工程有28层，28站曳引式电梯8台，工期为90天，
扫码关注更多内容
第 52 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
开工日期3月18日，其中2台消防电梯需在4月30日前交付，在通过消防验收后，作为施工电梯使
用，电梯井道的脚手架工程、机房及厅门预留孔的安全防护设施由建筑工程公司实施，验收合格。
安装公司项目部进场后，将拟安装的电梯工程，书面告知了电梯安装工程所在地的特种设备安全
监督部门，并按合同要求编制了电梯施工方案和电梯施工进度计划（见表）。电梯安装采用流水搭接
平行施工，电梯安装前，项目部对机房和井道进行交接检验，均符合电梯安装要求，工程按施工进度
计划实施，电梯安装单位自检合格后交付业主，业主以其缺失程序为由拒绝办理交工验收手续。

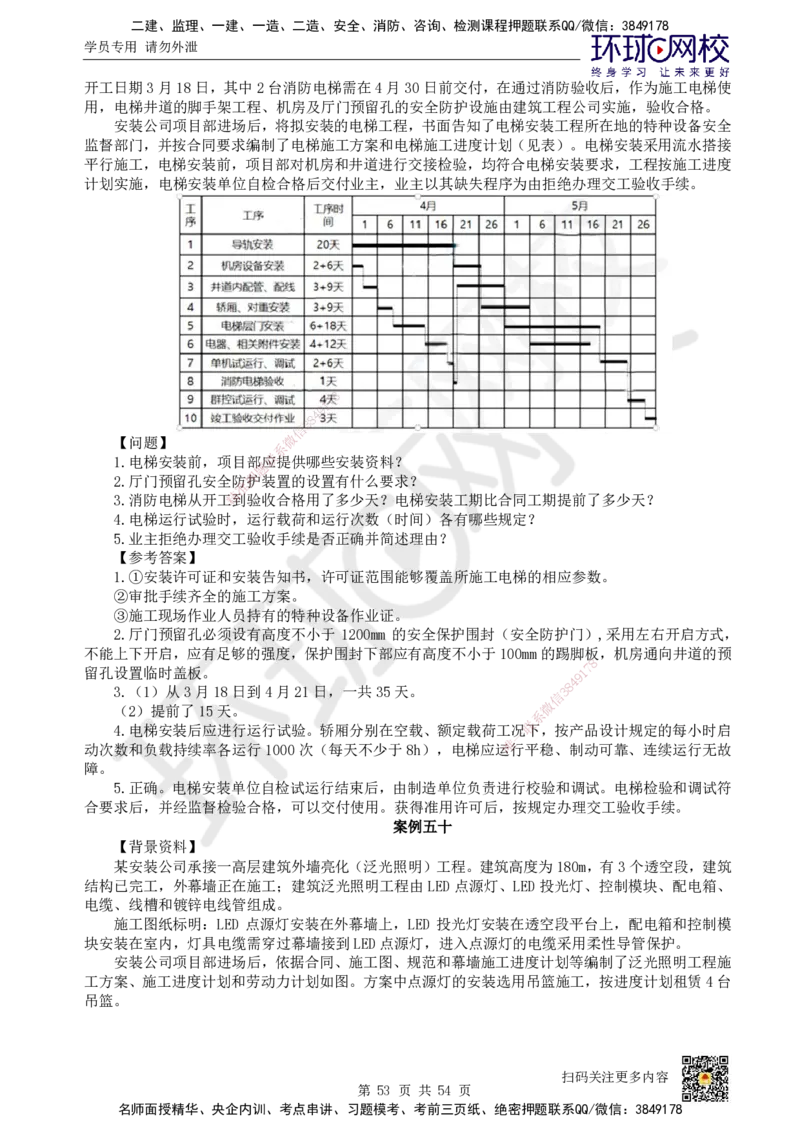

8
7
1
9
4
8
信
3
【问题】 微
系
1.电梯安装前，项目部联应提供哪些安装资料？
题
2.厅门预留孔安全防押护装置的设置有什么要求？
准
3.消防电梯从开工精到验收合格用了多少天？电梯安装工期比合同工期提前了多少天？
4.电梯运行试验时，运行载荷和运行次数（时间）各有哪些规定？
5.业主拒绝办理交工验 收手续是否正确并简述理由？
【参考答案】
1.①安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数。
②审批手续齐全的施工方案。
③施工现场作业人员持有的特种设备 作业证。
2.厅门预留孔必须设有高度不小于 120 0mm 的安全保护围封（安全防护门）,采用左右开启方式，
不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，机房通向井道的预
8
留孔设置临时盖板。 1
7
9
8
4
3.（1）从3月18日到4月21日，一共35天。
信
3
微
（2）提前了15天。
系
4.电梯安装后应进行运行试验。轿厢分别在空载、额 定载荷工况
联
下，按产品设计规定的每小时启
一
唯
动次数和负载持续率各运行 1000次（每天不少于8h），电梯 应 运行平稳、制动可靠、连续运行无故
障。
5.正确。电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。电梯检验和调试符
合要求后，并经监督检验合格，可以交付使用。获得准用许可后，按规定办理交工验收手续。
案例五十
【背景资料】
某安装公司承接一高层建筑外墙亮化（泛光照明）工程。建筑高度为180m，有3个透空段，建筑
结构已完工，外幕墙正在施工；建筑泛光照明工程由 LED 点源灯、LED 投光灯、控制模块、配电箱、
电缆、线槽和镀锌电线管组成。
施工图纸标明：LED 点源灯安装在外幕墙上，LED 投光灯安装在透空段平台上，配电箱和控制模
块安装在室内，灯具电缆需穿过幕墙接到LED点源灯，进入点源灯的电缆采用柔性导管保护。
安装公司项目部进场后，依据合同、施工图、规范和幕墙施工进度计划等编制了泛光照明工程施
工方案、施工进度计划和劳动力计划如图。方案中点源灯的安装选用吊篮施工，按进度计划租赁4台
吊篮。
扫码关注更多内容
第 53 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

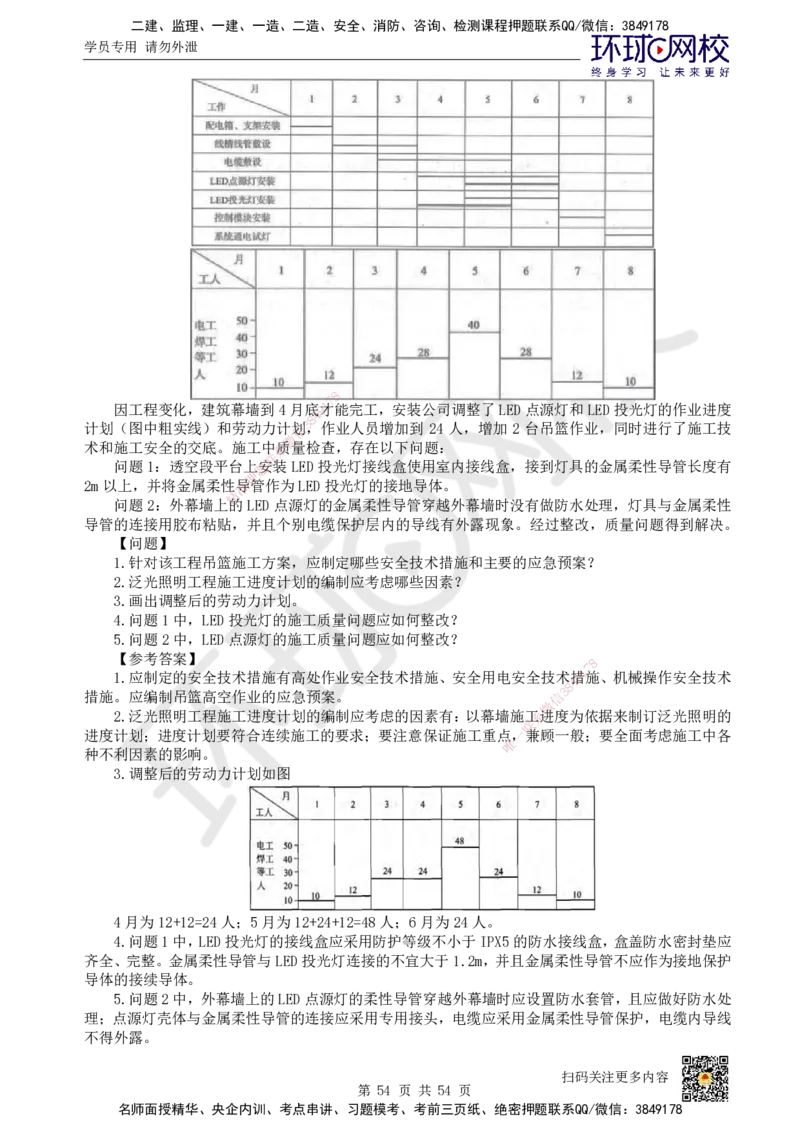

8
7
因工程变化，建筑幕墙到4月底9 1才能完工，安装公司调整了LED点源灯和LED投光灯的作业进度
4
8
计划（图中粗实线）和劳动力计信划3，作业人员增加到 24 人，增加 2 台吊篮作业，同时进行了施工技
微
术和施工安全的交底。施工中系质量检查，存在以下问题：
联
问题 1：透空段平台上题安装 LED 投光灯接线盒使用室内接线盒，接到灯具的金属柔性导管长度有
押
2m以上，并将金属柔性准导管作为LED投光灯的接地导体。
精
问题 2：外幕墙上的 LED点源灯的金属柔性导管穿越外幕墙时没有做防水处理，灯具与金属柔性
导管的连接用胶布粘贴， 并且个别电缆保护层内的导线有外露现象。经过整改，质量问题得到解决。
【问题】
1.针对该工程吊篮施工方案，应制定哪些安全技术措施和主要的应急预案？
2.泛光照明工程施工进度计划 的编制应考虑哪些因素？
3.画出调整后的劳动力计划。
4.问题1中，LED投光灯的施工质量问题应如何整改？
5.问题2中，LED点源灯的施工质量问 题应如何整改？
【参考答案】
8
1
7
1.应制定的安全技术措施有高处作业安全技术措施、安全用电安全技术措9施、机械操作安全技术
8
4
措施。应编制吊篮高空作业的应急预案。 信
3
微
2.泛光照明工程施工进度计划的编制应考虑的因素有 ：以幕墙施工系进度为依据来制订泛光照明的
联
进度计划；进度计划要符合连续施工的要求；要注意保证施工重点一，兼顾一般；要全面考虑施工中各
唯
种不利因素的影响。
3.调整后的劳动力计划如图
4月为12+12=24人；5月为12+24+12=48人；6月为24人。
4.问题1中，LED投光灯的接线盒应采用防护等级不小于IPX5的防水接线盒，盒盖防水密封垫应
齐全、完整。金属柔性导管与LED投光灯连接的不宜大于1.2m，并且金属柔性导管不应作为接地保护
导体的接续导体。
5.问题2中，外幕墙上的LED点源灯的柔性导管穿越外幕墙时应设置防水套管，且应做好防水处
理；点源灯壳体与金属柔性导管的连接应采用专用接头，电缆应采用金属柔性导管保护，电缆内导线
不得外露。
扫码关注更多内容
第 54 页 共 54 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
